仪表着陆系统ILS

仪表着陆系统仪表着陆系统（盲降系统，ILS，Instrument Landing System）是应用最为广泛的飞机精密进近和着陆引导系统。

仪表着陆系统是飞机进近和着陆引导的国际标准系统，它是由国际民航组织（ICAO，International Civil Aviation Organization）确认的国际标准着陆设备，全世界的仪表着陆系统都采用国际民航组织的技术性能要求，因此任何配备盲降的飞机在全世界任何装有盲降设备的机场都能得到统一的技术服务。

1.仪表着陆系统的功能仪表着陆系统能在气象条件恶劣和能见度差的条件下向飞行员提供引导信息，保证飞机安全进近和着陆。

它的作用是由地面发射的两束无线电信号实现航向道和下滑道指引，建立一条由跑道指向空中的虚拟路径，飞机通过机载接收设备，确定自身与该路径的相对位置，使飞机沿正确方向飞向跑道并且平稳下降高度，最终实现安全着陆。

因为仪表着陆系统能在低天气标准或飞行员看不到任何目视参考的天气下引导飞机进近着陆，所以把仪表着陆系统称为盲降，即飞行员在肉眼无法看清机场跑道的情况下操控航班降落。

2.仪表着陆系统的组成仪表着陆系统包括3个分系统：提供横向引导的航向信标，提供垂直引导的下滑信标（glideslope）以及提供距离引导的指点信标（marker beacon），每一个分系统又由地面发射设备和机载设备所组成。

仪表着陆系统通常由一个甚高频（VHF）航向信标台、一个特高频（UHF）下滑信标台和几个甚高频（VHF）指点信标组成。

航向信标台给出与跑道中心线对准的航向面，下滑信标给出仰角2.5°-3.5°的下滑面，这两个面的交线即是仪表着陆系统给出的飞机进近着陆的准确路线。

指点信标沿进近路线提供键控校准点，即距离跑道入口一定距离处的高度校验，以及相距入口的距离。

飞机从建立盲降到最后着陆阶段，若飞机低于盲降提供的下滑线，盲降系统就会发出告警。

3.仪表着陆系统的分类3.1.方向引导系统航向台（LOC/LLZ，Localizer）位于跑道进近方向的远端，波束为角度很小的扇形，提供飞机相对与跑道的航向道（水平位置）指引；下滑台（GS，Glide Slope/ GP，Glide Path）位于跑道入口端一侧，通过仰角为3度左右的波束，提供飞机相对跑道入口的下滑道（垂直位置）指引；3.2.距离参考系统指点标（Marker Beacon）距离跑道从远到近分别为外指点标（OM，Outer Marker）、中指点标（MM，Middle Marker）和内指点标（IM，Inner Marker），提供飞机相对跑道入口的粗略的距离信息，通常表示飞机在依次飞过这些信标台时，分别到达最终进近定位点（FAF，Final Approach Fix）、I类运行的决断高度、II类运行的决断高度。

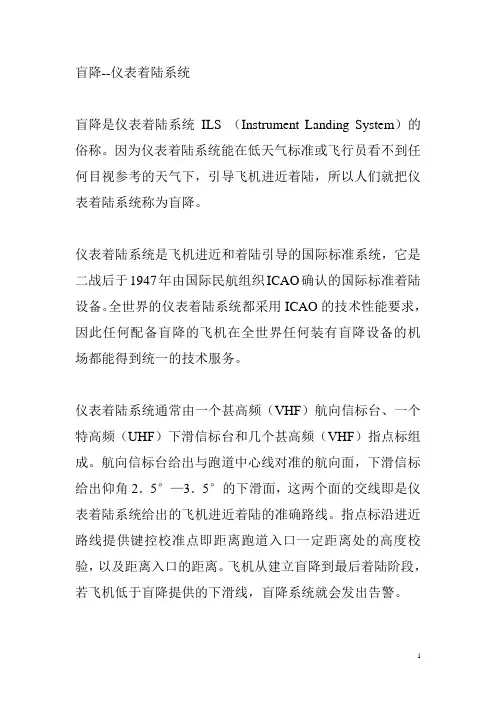

盲降--仪表着陆系统盲降是仪表着陆系统ILS （Instrument Landing System）的俗称。

因为仪表着陆系统能在低天气标准或飞行员看不到任何目视参考的天气下，引导飞机进近着陆，所以人们就把仪表着陆系统称为盲降。

仪表着陆系统是飞机进近和着陆引导的国际标准系统，它是二战后于1947年由国际民航组织ICAO确认的国际标准着陆设备。

全世界的仪表着陆系统都采用ICAO的技术性能要求，因此任何配备盲降的飞机在全世界任何装有盲降设备的机场都能得到统一的技术服务。

仪表着陆系统通常由一个甚高频（VHF）航向信标台、一个特高频（UHF）下滑信标台和几个甚高频（VHF）指点标组成。

航向信标台给出与跑道中心线对准的航向面，下滑信标给出仰角2．5°—3．5°的下滑面，这两个面的交线即是仪表着陆系统给出的飞机进近着陆的准确路线。

指点标沿进近路线提供键控校准点即距离跑道入口一定距离处的高度校验，以及距离入口的距离。

飞机从建立盲降到最后着陆阶段，若飞机低于盲降提供的下滑线，盲降系统就会发出告警。

盲降的作用在天气恶劣、能见度低的情况下显得尤为突出。

它可以在飞行员肉眼难以发现跑道或标志时，给飞机提供一个可靠的进近着陆通道，以便让飞行员掌握位置、方位、下降高度，从而安全着陆。

根据盲降的精密度，盲降给飞机提供的进近着陆标准不一样，因此盲降可分为ⅠⅡⅢ类标准。

Ⅰ类盲降的天气标准是前方能见度不低于800米（半英里）或跑道视程不小于550米，着陆最低标准的决断高不低于60米（200英尺），也就是说，Ⅰ类盲降系统可引导飞机在下滑道上，自动驾驶下降至机轮距跑道标高高度60米的高度。

若在此高度飞行员看清跑道即可实施落地，否则就得复飞。

Ⅱ类盲降标准是前方能见度为400米（1／4英里）或跑道视程不小于350米，着陆最低标准的决断高不低于30米（100英尺）。

同Ⅰ类一样，自动驾驶下降至决断高度30米，若飞行员目视到跑道，即可实施着陆，否则就得复飞。

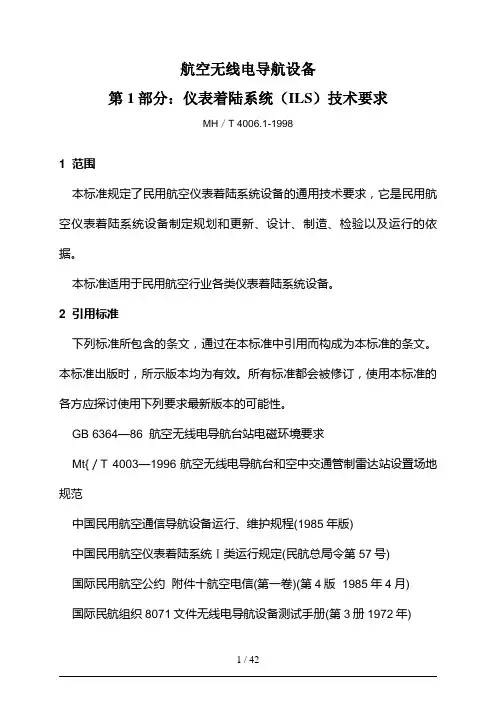

航空无线电导航设备第1部分：仪表着陆系统（ILS）技术要求MH／T 4006.1-19981 范围本标准规定了民用航空仪表着陆系统设备的通用技术要求，它是民用航空仪表着陆系统设备制定规划和更新、设计、制造、检验以及运行的依据。

本标准适用于民用航空行业各类仪表着陆系统设备。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列要求最新版本的可能性。

GB 6364—86 航空无线电导航台站电磁环境要求Mt{／T 4003—1996航空无线电导航台和空中交通管制雷达站设置场地规范中国民用航空通信导航设备运行、维护规程(1985年版)中国民用航空仪表着陆系统Ⅰ类运行规定(民航总局令第57号)国际民用航空公约附件十航空电信(第一卷)(第4版 1985年4月) 国际民航组织8071文件无线电导航设备测试手册(第3册1972年)3 定义、符号本标准采用下列定义和符号。

3.1航道线course line在任何水平面内，最靠近跑道中心线的调制度差(DDM)为。

的各点的轨迹。

3.2航道扇区course sector在包含航道线的水平面内，最靠近航道线的调制度差(DDM)为0.155的各点迹所限定的扇区。

3.3半航道扇区half course sector在包含航道线的水平面内，最靠近航道线的调制度差(DDM)为0.0775的各点轨迹所限定的扇区。

3.4调制度差difference in depth of modulatlon(DDM)较大信号的调制度百分比减去较小信号的调制度百分比，再除以100。

3.5位移灵敏度(航向信标)displacement sensitivity(10calizer)测得的调制度差与偏离适当基准线的相应横向位移的比率。

3.6角位移灵敏度angular displacemeat seusitivity测得的调制度差与偏离适当基准线的相应角位移的比率。

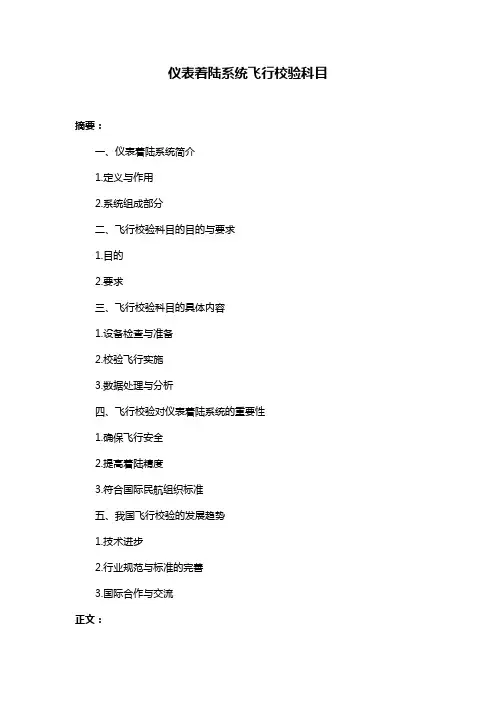

仪表着陆系统飞行校验科目摘要：一、仪表着陆系统简介1.定义与作用2.系统组成部分二、飞行校验科目的目的与要求1.目的2.要求三、飞行校验科目的具体内容1.设备检查与准备2.校验飞行实施3.数据处理与分析四、飞行校验对仪表着陆系统的重要性1.确保飞行安全2.提高着陆精度3.符合国际民航组织标准五、我国飞行校验的发展趋势1.技术进步2.行业规范与标准的完善3.国际合作与交流正文：一、仪表着陆系统简介仪表着陆系统（Instrument Landing System，简称ILS）是一种利用无线电信号实现飞机自动着陆的导航设备，通过对飞行员提供水平引导、垂直引导以及滑跑指示等信息，帮助飞行员在低能见度条件下精确地实施着陆。

仪表着陆系统在航空领域具有重要作用，不仅提高了航班的准点率，还大大降低了因低能见度引发的飞行安全风险。

仪表着陆系统主要由地面设备、机载设备和数据处理设备三部分组成。

地面设备主要包括发射机、天线阵、下滑道和航道信号器等；机载设备主要包括接收机、指示器、下滑道和航道信号接收天线等；数据处理设备则负责处理和显示来自地面设备和机载设备的信息，为飞行员提供直观的导航数据。

二、飞行校验科目的目的与要求飞行校验科目的主要目的是确保仪表着陆系统的性能符合国际民航组织（ICAO）的规定和我国民航局的相关要求，以保障飞行安全。

飞行校验要求包括：地面设备、机载设备的功能正常；设备间的通信顺畅；导航数据准确可靠；飞行员操作简便易行。

三、飞行校验科目的具体内容飞行校验科目的具体内容包括设备检查与准备、校验飞行实施和数据处理与分析。

设备检查与准备阶段，要对地面设备、机载设备的功能和性能进行检查，确保设备正常；校验飞行实施阶段，要根据校验计划，进行实际飞行操作，对仪表着陆系统进行实时测试；数据处理与分析阶段，要对飞行过程中收集的数据进行处理和分析，评估仪表着陆系统的性能，形成校验报告。

四、飞行校验对仪表着陆系统的重要性飞行校验对仪表着陆系统具有重要意义，可以确保飞行安全、提高着陆精度以及符合国际民航组织标准。

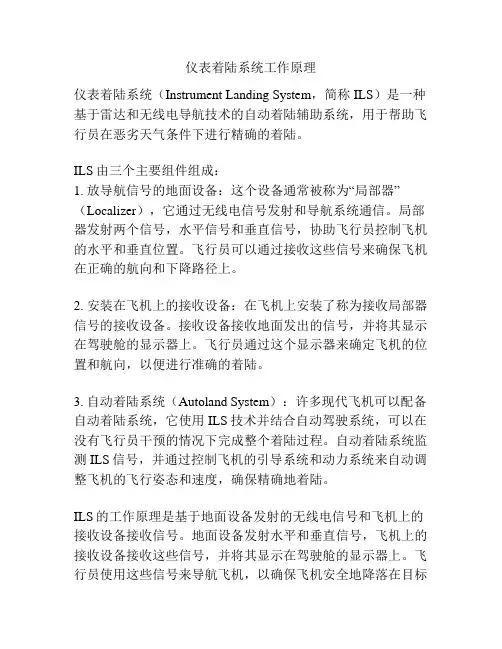

仪表着陆系统工作原理仪表着陆系统（Instrument Landing System，简称ILS）是一种基于雷达和无线电导航技术的自动着陆辅助系统，用于帮助飞行员在恶劣天气条件下进行精确的着陆。

ILS由三个主要组件组成：1. 放导航信号的地面设备：这个设备通常被称为“局部器”（Localizer），它通过无线电信号发射和导航系统通信。

局部器发射两个信号，水平信号和垂直信号，协助飞行员控制飞机的水平和垂直位置。

飞行员可以通过接收这些信号来确保飞机在正确的航向和下降路径上。

2. 安装在飞机上的接收设备：在飞机上安装了称为接收局部器信号的接收设备。

接收设备接收地面发出的信号，并将其显示在驾驶舱的显示器上。

飞行员通过这个显示器来确定飞机的位置和航向，以便进行准确的着陆。

3. 自动着陆系统（Autoland System）：许多现代飞机可以配备自动着陆系统，它使用ILS技术并结合自动驾驶系统，可以在没有飞行员干预的情况下完成整个着陆过程。

自动着陆系统监测ILS信号，并通过控制飞机的引导系统和动力系统来自动调整飞机的飞行姿态和速度，确保精确地着陆。

ILS的工作原理是基于地面设备发射的无线电信号和飞机上的接收设备接收信号。

地面设备发射水平和垂直信号，飞机上的接收设备接收这些信号，并将其显示在驾驶舱的显示器上。

飞行员使用这些信号来导航飞机，以确保飞机安全地降落在目标跑道上。

ILS是民用和军用飞机着陆过程中一项重要的辅助技术，可以大大提高飞行员在恶劣天气条件下的着陆能力。

除了上述提到的基本工作原理外，仪表着陆系统还有其他一些相关的技术和功能。

首先，仪表着陆系统通常配备了仪表陀螺系统，用于提供飞机的姿态和水平信息。

这些信息对于飞行员来说至关重要，因为在低能见度条件下，他们无法依赖外界视觉进行导航和操控。

仪表陀螺系统可以通过加速度计和陀螺仪测量飞机的滚转、俯仰和偏航信息，并将其显示在仪表板上，帮助飞行员保持飞机的平稳飞行。

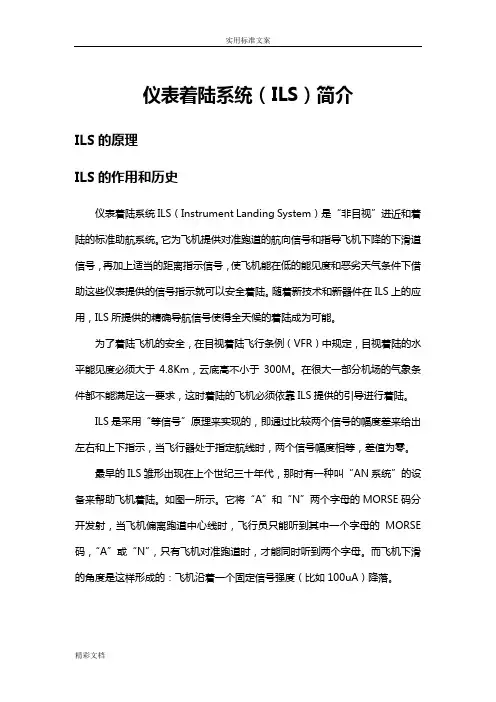

仪表着陆系统（ILS）简介ILS的原理ILS的作用和历史仪表着陆系统ILS（Instrument Landing System）是“非目视”进近和着陆的标准助航系统。

它为飞机提供对准跑道的航向信号和指导飞机下降的下滑道信号，再加上适当的距离指示信号，使飞机能在低的能见度和恶劣天气条件下借助这些仪表提供的信号指示就可以安全着陆。

随着新技术和新器件在ILS上的应用，ILS所提供的精确导航信号使得全天候的着陆成为可能。

为了着陆飞机的安全，在目视着陆飞行条例（VFR）中规定，目视着陆的水平能见度必须大于4.8Km，云底高不小于300M。

在很大一部分机场的气象条件都不能满足这一要求，这时着陆的飞机必须依靠ILS提供的引导进行着陆。

ILS是采用“等信号”原理来实现的，即通过比较两个信号的幅度差来给出左右和上下指示，当飞行器处于指定航线时，两个信号幅度相等，差值为零。

最早的ILS雏形出现在上个世纪三十年代，那时有一种叫“AN系统”的设备来帮助飞机着陆。

如图一所示。

它将“A”和“N”两个字母的MORSE码分开发射，当飞机偏离跑道中心线时，飞行员只能听到其中一个字母的MORSE 码，“A”或“N”，只有飞机对准跑道时，才能同时听到两个字母。

而飞机下滑的角度是这样形成的：飞机沿着一个固定信号强度（比如100uA）降落。

后来这两个MORSE 码被两个音频所代替（90Hz 和150Hz ），并且载波提高，航向为VHF ，下滑为UHF 。

如图二所示。

但上述两种系统的缺点是显而易见的，就是误差大，波瓣宽度十分大，容易受干扰。

现代的ILS 通过采用多个对数周期天线，并添加其它技术元素，如采用双频系统、分离辐射和空间调制、信号频谱精确控制和变换等措施来提高ILS 的精度和可靠性。

图一：AN 系统图二：双音频系统ILS的有关述语决断高度（DH）：ILS引导飞机到达飞行员能看见跑道的最低允许高度，在这个高度上，驾驶员必须做出继续着陆还是复飞的决定。

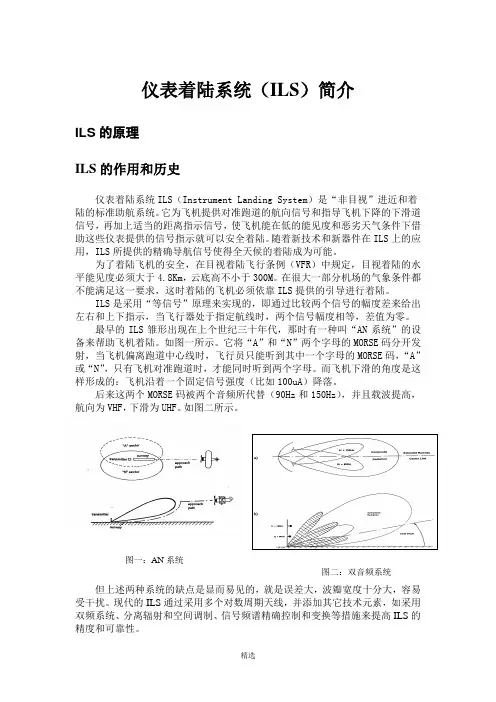

仪表着陆系统（ILS ）简介ILS 的原理ILS 的作用和历史仪表着陆系统ILS （Instrument Landing System ）是“非目视”进近和着陆的标准助航系统。

它为飞机提供对准跑道的航向信号和指导飞机下降的下滑道信号，再加上适当的距离指示信号，使飞机能在低的能见度和恶劣天气条件下借助这些仪表提供的信号指示就可以安全着陆。

随着新技术和新器件在ILS 上的应用，ILS 所提供的精确导航信号使得全天候的着陆成为可能。

为了着陆飞机的安全，在目视着陆飞行条例（VFR ）中规定，目视着陆的水平能见度必须大于4.8Km ，云底高不小于300M 。

在很大一部分机场的气象条件都不能满足这一要求，这时着陆的飞机必须依靠ILS 提供的引导进行着陆。

ILS 是采用“等信号”原理来实现的，即通过比较两个信号的幅度差来给出左右和上下指示，当飞行器处于指定航线时，两个信号幅度相等，差值为零。

最早的ILS 雏形出现在上个世纪三十年代，那时有一种叫“AN 系统”的设备来帮助飞机着陆。

如图一所示。

它将“A ”和“N ”两个字母的MORSE 码分开发射，当飞机偏离跑道中心线时，飞行员只能听到其中一个字母的MORSE 码，“A ”或“N ”，只有飞机对准跑道时，才能同时听到两个字母。

而飞机下滑的角度是这样形成的：飞机沿着一个固定信号强度（比如100uA ）降落。

后来这两个MORSE 码被两个音频所代替（90Hz 和150Hz ），并且载波提高，航向为VHF ，下滑为UHF 。

如图二所示。

但上述两种系统的缺点是显而易见的，就是误差大，波瓣宽度十分大，容易受干扰。

现代的ILS 通过采用多个对数周期天线，并添加其它技术元素，如采用双频系统、分离辐射和空间调制、信号频谱精确控制和变换等措施来提高ILS 的精度和可靠性。

图一：AN 系统图二：双音频系统ILS的有关述语决断高度（DH）：ILS引导飞机到达飞行员能看见跑道的最低允许高度，在这个高度上，驾驶员必须做出继续着陆还是复飞的决定。

ILS（仪表着陆系统）航道偏置是仪表着陆系统（ILS）的一个主要特性，它为进场和离场路线提供了一种标准化。

具体来说，ILS航道偏置是ILS系统中用于指导飞机降落或起飞的一个参数。

ILS系统包括一个下行垂直方向的航向台（VOR）和一个或多个下滑台（GS）。

这些台提供了一个无线电波束，允许飞行员确定他们的位置以及相对于跑道的位置。

在更现代的ILS系统中，还使用一个副翼设备（CB）来提供侧向引导。

航道偏置是ILS系统中的一个关键概念。

它定义为从航向台至最终定位点的直接路线与等角航线之间的差值。

这个偏置角在航向和下滑台之间变化，以提供进场和离场的正确角度和高度。

航道偏置的概念对于飞行员来说非常重要，因为它允许他们确定他们相对于跑道的位置，并确保他们在正确的位置上执行进场和离场操作。

飞行员可以使用ILS提供的航道偏置和其他导航信息，如距离、速度和气象条件，来调整他们的飞行路径，以确保他们安全地到达目的地。

总的来说，ILS航道偏置是ILS系统中的一个重要特性，它为飞行员提供了在进场和离场过程中所需的精确引导。

通过了解和使用航道偏置，飞行员可以确保他们的飞行路线正确，从而确保安全和高效的飞行操作。

希望这个回答能够帮助到您！。

仪表着陆系统飞行校验科目1. 仪表着陆系统简介仪表着陆系统（Instrument Landing System，简称ILS）是一种先进的航空导航设备，用于辅助飞行员在恶劣天气条件下进行仪表着陆。

ILS通过无线电信号提供准确的水平和垂直引导，使飞机能够安全地降落在跑道上。

ILS由三个主要组件组成： - 本地izer（Localizer）：提供水平引导，确保飞机在正确的航向上进行着陆。

- 俯仰角指示器（Glide Slope Indicator）：提供垂直引导，确保飞机以正确的下降角度接近跑道。

- 远程通信设备（Marker Beacon）：提供关键的航向和高度信息。

2. 仪表着陆系统飞行校验科目的重要性仪表着陆系统飞行校验科目是飞行员获得合格执照的必要要求之一。

飞行员必须通过合格的训练和考试，证明他们能够熟练操作和使用ILS系统，以确保在恶劣天气条件下的安全着陆。

ILS飞行校验科目的重要性体现在以下几个方面： - 安全性：恶劣天气条件下的着陆是飞行员面临的最大挑战之一。

ILS系统的正确使用可以大大提高着陆的安全性，减少事故的风险。

- 准确性：ILS系统具有高度的准确性，可以提供精确的水平和垂直引导。

飞行员通过飞行校验科目的训练，可以学习如何正确地解读和应用ILS系统提供的信息。

- 自信心：掌握ILS系统的使用可以增强飞行员的自信心，使他们能够在恶劣天气条件下更加从容地应对着陆挑战。

- 法规要求：航空管理部门对飞行员的资质和技能有严格的要求。

通过完成ILS飞行校验科目，飞行员可以满足法规要求，获得合格执照。

3. ILS飞行校验科目的内容ILS飞行校验科目通常包括以下内容：3.1 ILS系统的原理和工作方式•学习ILS系统的组成和功能，理解本地izer、俯仰角指示器和远程通信设备的作用。

•了解ILS系统的工作原理，包括无线电信号的发射和接收过程。

•理解ILS系统的精度和可靠性，以及在不同天气条件下的适用性。

ILS频率范围二级标题1：什么是ILS三级标题1：ILS的定义ILS是仪表着陆系统（Instrument Landing System）的缩写，是一种通过提供精确导航和下降指引，帮助飞行员在低能见度情况下安全着陆的航空导航系统。

三级标题2：ILS的组成ILS由以下几个主要组成部分组成： 1. 本地辐射台（Localizer）：提供方向导引； 2. 滑行径辐射台（Glide Slope）：提供高度导引； 3. 跑道辐射台（Outer Marker、Middle Marker、Inner Marker）：提供距离导引； 4. 控制器（Controller）：负责运行和监控系统。

二级标题2：ILS工作原理三级标题1：方向导引方向导引组件（Localizer）向飞行员发送一个带有特定的方向信息的无线电信号。

飞行员通过驾驶仪上的指示器来接收和解释这个信号，以确保对准正确的航向。

三级标题2：高度导引高度导引组件（Glide Slope）通过向飞行员发送一个表示正确下滑角度的无线电信号来提供垂直引导。

飞行员通过仪表上的指示器来辅助下降，并保持正确的下滑角度。

三级标题3：距离导引距离导引组件（Markers）以距离跑道的距离为基础，向飞行员发送无线电信号。

这些信号在特定的距离点上触发，以帮助飞行员判断是否符合正确的着陆路径。

三级标题4：系统监控控制器（Controller）负责系统的运行和监控。

他们确保系统的正确性和稳定性，并在需要时及时进行维护和修复。

二级标题3：ILS频率范围三级标题1：本地辐射台频率本地辐射台频率通常在108.1至111.9兆赫之间。

这个频率范围是为了避免与其他导航设备和通信设备的频率冲突。

三级标题2：滑行径辐射台频率滑行径辐射台频率通常在329.3至335兆赫之间。

这个频率范围是为了与本地辐射台频率相互配合，确保飞行员能够同时接收到方向和高度导引信号。

三级标题3：跑道辐射台频率跑道辐射台频率通常在75至90兆赫之间。
