ILS仪表着陆系统

仪表着陆系统(ILS)电磁环境分析及测试系统集成作者：张蕴菁来源：《中国新通信》 2018年第8期随着当前航班任务的日益频繁，相关的飞机起降次数不断增加，而飞机起飞和着陆事故的现象时有发生，且当前的仪表着陆系统与场地及电磁环境息息相关，因此，需要针对干扰信号对仪表着陆系统的影响，开展针对性的分析讨论，以确保系统运行的稳定性。

一、仪表着陆系统的概念与作用机理仪表着陆系统(ILS) 也称盲降系统，是应用最为广泛的飞机精密进近和着陆引导系统。

它的作用是由地面发射的两束无线电信号实现航向道和下滑道指引，建立一条由跑道指向空中的虚拟路径，飞机通过机载接收设备，确定自身与该路径的相对位置，使飞机沿正确方向飞向跑道并且平稳下降高度，最终实现安全着陆，因此，仪表着陆系统能在低天气标准或飞行员看不到任何目视参考的天气下，引导飞机进近着陆。

仪表着陆系统通常由一个甚高频(VHF) 航向信标台。

一个特高频(UHF) 下滑信标台和几个甚高频(VHF) 指点标或者特高频(UHF) 测距仪(DME) 组成。

航向信标台给出与跑道中心线对准的航向面，下滑信标给出仰角2.5° -3.5°的下滑面，这两个面的交线即是仪表着陆系统给出的飞机进近着陆的准确路线。

二、电磁干扰分析2.1 电磁信号的干扰影响电磁信号的干扰对于仪表着陆系统信号不稳的影响较为直接，究其原因可能是因为机场附近的企业部门或者个人不按照相关的规定使用无线电频段，所以对相关信号的频率产生了干扰。

当信号频率与仪表着陆系统的频率相近时，会形成波形的叠加，造成对既有机场航道导航设置的偏移，使仪表着陆系统的信号抖动，造成ILS 信号的不稳定。

另外，导致电磁波对仪表着陆系统的相近波段的信号干扰的影响源还包括，各类移动通信站，交通系统的电磁辐射干扰，包括电气化铁路和有轨、无轨电车，电力系统的电磁辐射干扰，包括高压输变电线路及地下电缆和变电站等设备的干扰，最后，各类工业及医疗科研高频设备都可能对机场导航的信号产生干扰，工业的设备如高频感应加热设备，科研设备如电子加速器和电磁灶等，医疗设备如高频、超短波和紫外线理疗机等。

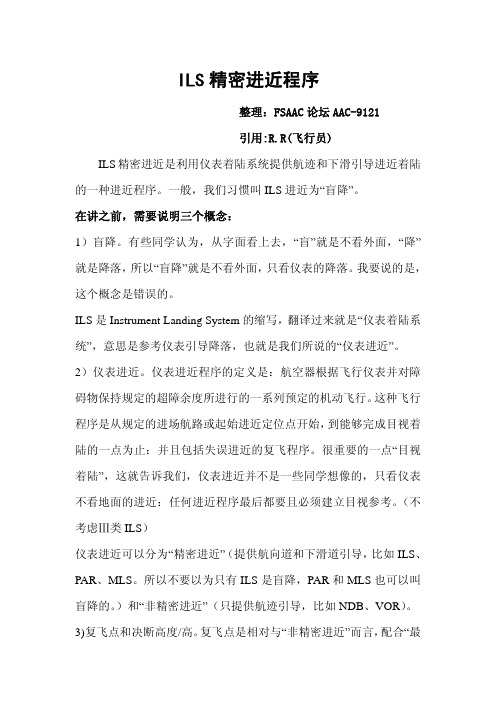

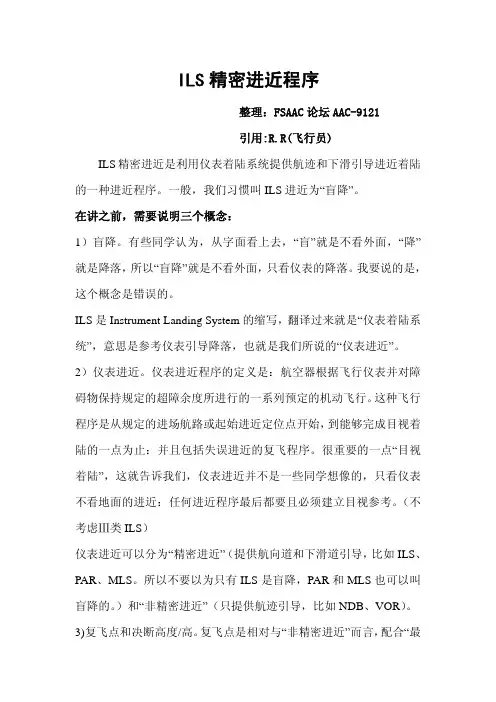

ILS精密进近程序整理：FSAAC论坛AAC-9121引用:R.R(飞行员)ILS精密进近是利用仪表着陆系统提供航迹和下滑引导进近着陆的一种进近程序。

一般，我们习惯叫ILS进近为“盲降”。

在讲之前，需要说明三个概念：1）盲降。

有些同学认为，从字面看上去，“盲”就是不看外面，“降”就是降落，所以“盲降”就是不看外面，只看仪表的降落。

我要说的是，这个概念是错误的。

ILS是Instrument Landing System的缩写，翻译过来就是“仪表着陆系统”，意思是参考仪表引导降落，也就是我们所说的“仪表进近”。

2）仪表进近。

仪表进近程序的定义是：航空器根据飞行仪表并对障碍物保持规定的超障余度所进行的一系列预定的机动飞行。

这种飞行程序是从规定的进场航路或起始进近定位点开始，到能够完成目视着陆的一点为止：并且包括失误进近的复飞程序。

很重要的一点“目视着陆”，这就告诉我们，仪表进近并不是一些同学想像的，只看仪表不看地面的进近：任何进近程序最后都要且必须建立目视参考。

（不考虑Ⅲ类ILS）仪表进近可以分为“精密进近”（提供航向道和下滑道引导，比如ILS、PAR、MLS。

所以不要以为只有ILS是盲降，PAR和MLS也可以叫盲降的。

）和“非精密进近”（只提供航迹引导，比如NDB、VOR）。

3)复飞点和决断高度/高。

复飞点是相对与“非精密进近”而言，配合“最低下降高度/高”使用：航图上会公布非精密进近程序飞机的最低下降高度/高，意思是飞机在到复飞点之前所能下降到的最低高度/高，不能低于这个高度/高，然后保持平飞至复飞点，能建立目视参考（能见跑道/引进灯）继续进近，否则立刻复飞；而“决断高度/高”是相对于精密进近而言：没有复飞点的概念，飞机在下滑道的引导下所能下降到的最低高度/高，在这个高度/高的时候，能建立目视参考（能见跑道/引进灯）继续进近，否则立刻复飞。

在理解了上面三点后，我们进入主题：ILS精密进近程序。

（一）ILS的组成ILS的地面设备由：航向台（LLZ）、下滑台（GP）、指点标和灯光系统组成。

航空无线电导航设备第1部分：仪表着陆系统（ILS）技术要求MH／T 4006.1-19981 范围本标准规定了民用航空仪表着陆系统设备的通用技术要求，它是民用航空仪表着陆系统设备制定规划和更新、设计、制造、检验以及运行的依据。

本标准适用于民用航空行业各类仪表着陆系统设备。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列要求最新版本的可能性。

GB 6364—86 航空无线电导航台站电磁环境要求Mt{／T 4003—1996航空无线电导航台和空中交通管制雷达站设置场地规范中国民用航空通信导航设备运行、维护规程(1985年版)中国民用航空仪表着陆系统Ⅰ类运行规定(民航总局令第57号)国际民用航空公约附件十航空电信(第一卷)(第4版 1985年4月) 国际民航组织8071文件无线电导航设备测试手册(第3册1972年)3 定义、符号本标准采用下列定义和符号。

3.1航道线course line在任何水平面内，最靠近跑道中心线的调制度差(DDM)为。

的各点的轨迹。

3.2航道扇区course sector在包含航道线的水平面内，最靠近航道线的调制度差(DDM)为0.155的各点迹所限定的扇区。

3.3半航道扇区half course sector在包含航道线的水平面内，最靠近航道线的调制度差(DDM)为0.0775的各点轨迹所限定的扇区。

3.4调制度差difference in depth of modulatlon(DDM)较大信号的调制度百分比减去较小信号的调制度百分比，再除以100。

3.5位移灵敏度(航向信标)displacement sensitivity(10calizer)测得的调制度差与偏离适当基准线的相应横向位移的比率。

3.6角位移灵敏度angular displacemeat seusitivity测得的调制度差与偏离适当基准线的相应角位移的比率。

仪表着陆系统飞行校验科目摘要：一、仪表着陆系统简介1.定义与作用2.系统组成部分二、飞行校验科目的目的与要求1.目的2.要求三、飞行校验科目的具体内容1.设备检查与准备2.校验飞行实施3.数据处理与分析四、飞行校验对仪表着陆系统的重要性1.确保飞行安全2.提高着陆精度3.符合国际民航组织标准五、我国飞行校验的发展趋势1.技术进步2.行业规范与标准的完善3.国际合作与交流正文：一、仪表着陆系统简介仪表着陆系统（Instrument Landing System，简称ILS）是一种利用无线电信号实现飞机自动着陆的导航设备，通过对飞行员提供水平引导、垂直引导以及滑跑指示等信息，帮助飞行员在低能见度条件下精确地实施着陆。

仪表着陆系统在航空领域具有重要作用，不仅提高了航班的准点率，还大大降低了因低能见度引发的飞行安全风险。

仪表着陆系统主要由地面设备、机载设备和数据处理设备三部分组成。

地面设备主要包括发射机、天线阵、下滑道和航道信号器等；机载设备主要包括接收机、指示器、下滑道和航道信号接收天线等；数据处理设备则负责处理和显示来自地面设备和机载设备的信息，为飞行员提供直观的导航数据。

二、飞行校验科目的目的与要求飞行校验科目的主要目的是确保仪表着陆系统的性能符合国际民航组织（ICAO）的规定和我国民航局的相关要求，以保障飞行安全。

飞行校验要求包括：地面设备、机载设备的功能正常；设备间的通信顺畅；导航数据准确可靠；飞行员操作简便易行。

三、飞行校验科目的具体内容飞行校验科目的具体内容包括设备检查与准备、校验飞行实施和数据处理与分析。

设备检查与准备阶段，要对地面设备、机载设备的功能和性能进行检查，确保设备正常；校验飞行实施阶段，要根据校验计划，进行实际飞行操作，对仪表着陆系统进行实时测试；数据处理与分析阶段，要对飞行过程中收集的数据进行处理和分析，评估仪表着陆系统的性能，形成校验报告。

四、飞行校验对仪表着陆系统的重要性飞行校验对仪表着陆系统具有重要意义，可以确保飞行安全、提高着陆精度以及符合国际民航组织标准。

仪表着陆系统工作原理仪表着陆系统（Instrument Landing System，简称ILS）是一种基于雷达和无线电导航技术的自动着陆辅助系统，用于帮助飞行员在恶劣天气条件下进行精确的着陆。

ILS由三个主要组件组成：1. 放导航信号的地面设备：这个设备通常被称为“局部器”（Localizer），它通过无线电信号发射和导航系统通信。

局部器发射两个信号，水平信号和垂直信号，协助飞行员控制飞机的水平和垂直位置。

飞行员可以通过接收这些信号来确保飞机在正确的航向和下降路径上。

2. 安装在飞机上的接收设备：在飞机上安装了称为接收局部器信号的接收设备。

接收设备接收地面发出的信号，并将其显示在驾驶舱的显示器上。

飞行员通过这个显示器来确定飞机的位置和航向，以便进行准确的着陆。

3. 自动着陆系统（Autoland System）：许多现代飞机可以配备自动着陆系统，它使用ILS技术并结合自动驾驶系统，可以在没有飞行员干预的情况下完成整个着陆过程。

自动着陆系统监测ILS信号，并通过控制飞机的引导系统和动力系统来自动调整飞机的飞行姿态和速度，确保精确地着陆。

ILS的工作原理是基于地面设备发射的无线电信号和飞机上的接收设备接收信号。

地面设备发射水平和垂直信号，飞机上的接收设备接收这些信号，并将其显示在驾驶舱的显示器上。

飞行员使用这些信号来导航飞机，以确保飞机安全地降落在目标跑道上。

ILS是民用和军用飞机着陆过程中一项重要的辅助技术，可以大大提高飞行员在恶劣天气条件下的着陆能力。

除了上述提到的基本工作原理外，仪表着陆系统还有其他一些相关的技术和功能。

首先，仪表着陆系统通常配备了仪表陀螺系统，用于提供飞机的姿态和水平信息。

这些信息对于飞行员来说至关重要，因为在低能见度条件下，他们无法依赖外界视觉进行导航和操控。

仪表陀螺系统可以通过加速度计和陀螺仪测量飞机的滚转、俯仰和偏航信息，并将其显示在仪表板上，帮助飞行员保持飞机的平稳飞行。

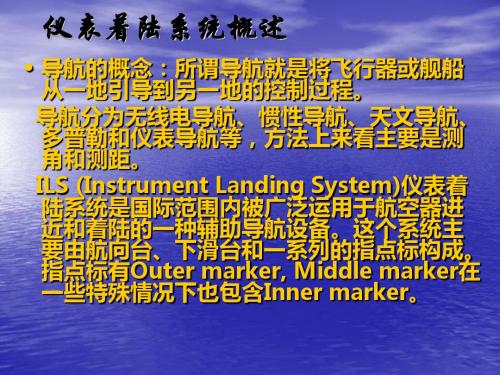

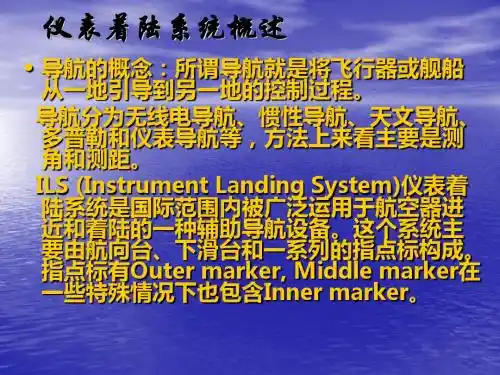

仪表着陆系统（ILS）简介ILS的原理ILS的作用和历史仪表着陆系统ILS（Instrument Landing System）是“非目视”进近和着陆的标准助航系统。

它为飞机提供对准跑道的航向信号和指导飞机下降的下滑道信号，再加上适当的距离指示信号，使飞机能在低的能见度和恶劣天气条件下借助这些仪表提供的信号指示就可以安全着陆。

随着新技术和新器件在ILS上的应用，ILS所提供的精确导航信号使得全天候的着陆成为可能。

为了着陆飞机的安全，在目视着陆飞行条例（VFR）中规定，目视着陆的水平能见度必须大于4.8Km，云底高不小于300M。

在很大一部分机场的气象条件都不能满足这一要求，这时着陆的飞机必须依靠ILS提供的引导进行着陆。

ILS是采用“等信号”原理来实现的，即通过比较两个信号的幅度差来给出左右和上下指示，当飞行器处于指定航线时，两个信号幅度相等，差值为零。

最早的ILS雏形出现在上个世纪三十年代，那时有一种叫“AN系统”的设备来帮助飞机着陆。

如图一所示。

它将“A”和“N”两个字母的MORSE码分开发射，当飞机偏离跑道中心线时，飞行员只能听到其中一个字母的MORSE 码，“A”或“N”，只有飞机对准跑道时，才能同时听到两个字母。

而飞机下滑的角度是这样形成的：飞机沿着一个固定信号强度（比如100uA）降落。

后来这两个MORSE 码被两个音频所代替（90Hz 和150Hz ），并且载波提高，航向为VHF ，下滑为UHF 。

如图二所示。

但上述两种系统的缺点是显而易见的，就是误差大，波瓣宽度十分大，容易受干扰。

现代的ILS 通过采用多个对数周期天线，并添加其它技术元素，如采用双频系统、分离辐射和空间调制、信号频谱精确控制和变换等措施来提高ILS 的精度和可靠性。

图一：AN 系统图二：双音频系统ILS的有关述语决断高度（DH）：ILS引导飞机到达飞行员能看见跑道的最低允许高度，在这个高度上，驾驶员必须做出继续着陆还是复飞的决定。

仪表着陆系统三类标准
仪表着陆系统（ILS）的三类标准如下：
一类盲降：这是最低标准的盲降方式，适用于前方能见度不低于800米或跑道视程不小于550米的情况，此时着陆决断高度不应低于60米。

1
二类盲降：在这种条件下，能见度为400米或跑道视程不小于350米时，着陆决断高度不应低于30米。

三类盲降：这是一种更高级别的盲降方式，分为三个子类别：
IIIA类：在这种情况下，能见度为200米，且云比高不超过15米；决断高度为15米。

如果飞行员能够清晰看到跑道并确认可以降落，则可以进行降落；如果不确定，则需要复飞。

IIIB类：能见度降至50米，且云比为零；这种情况下没有固定的决断高度，飞行员需要根据实际情况判断是否能降落，同样需要复飞。

IIIC类：这是最极端的一种情况，能见度和云比都为零，
意味着在任何情况下都不能进行降落，只能复飞。
