滚齿加工工作原理

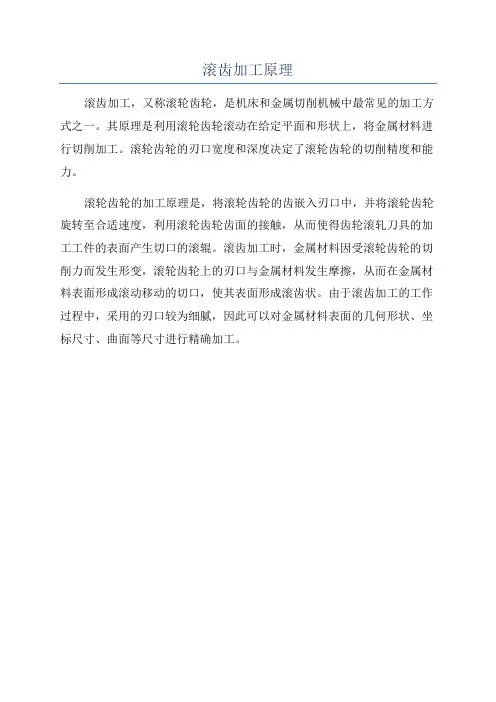

滚齿加工原理
滚齿加工，又称滚轮齿轮，是机床和金属切削机械中最常见的加工方式之一。

其原理是利用滚轮齿轮滚动在给定平面和形状上，将金属材料进行切削加工。

滚轮齿轮的刃口宽度和深度决定了滚轮齿轮的切削精度和能力。

滚轮齿轮的加工原理是，将滚轮齿轮的齿嵌入刃口中，并将滚轮齿轮旋转至合适速度，利用滚轮齿轮齿面的接触，从而使得齿轮滚轧刀具的加工工件的表面产生切口的滚辊。

滚齿加工时，金属材料因受滚轮齿轮的切削力而发生形变，滚轮齿轮上的刃口与金属材料发生摩擦，从而在金属材料表面形成滚动移动的切口，使其表面形成滚齿状。

由于滚齿加工的工作过程中，采用的刃口较为细腻，因此可以对金属材料表面的几何形状、坐标尺寸、曲面等尺寸进行精确加工。

滚齿加工原理滚齿加工是一种常见的齿轮加工方法，通过滚刀和工件的相对运动来实现齿轮的加工。

在滚齿加工中，滚刀的齿廓与工件的齿廓相吻合，通过滚刀的旋转和进给运动，使工件上的齿廓逐渐被滚刀切削成型。

滚齿加工具有高效、精度高、表面质量好等优点，因此在齿轮制造中得到了广泛应用。

滚齿加工的原理主要包括滚刀和工件的相对运动、切削力的产生和切削过程的控制。

首先，滚刀和工件的相对运动是滚齿加工的基础。

滚刀通常采用滚刀架上的滚刀头，通过主轴的旋转驱动滚刀头进行旋转运动，同时通过进给机构使滚刀头沿工件轴向移动，从而实现滚刀和工件的相对运动。

在这一过程中，工件也会随着滚刀的进给而旋转，以便使滚刀能够顺利地切削工件的齿廓。

其次，切削力的产生是滚齿加工的关键。

在滚刀和工件的相对运动过程中，滚刀的刀齿会与工件的齿廓接触并切削工件材料，从而产生切削力。

这些切削力包括切向力和径向力，它们会影响滚刀和工件的相对位置和相对运动状态，因此需要通过合理的滚刀设计和切削参数选择来控制切削力的大小和方向，以保证滚齿加工的稳定性和加工质量。

最后，切削过程的控制是滚齿加工的关键技术之一。

在滚刀和工件的相对运动过程中，需要通过控制滚刀的旋转速度、进给速度和切削深度等参数，来实现对齿廓的精确切削。

同时，还需要考虑切削润滑和冷却、切屑排出等工艺因素，以保证滚齿加工的稳定性和加工质量。

综上所述，滚齿加工是一种高效、精度高、表面质量好的齿轮加工方法，其原理包括滚刀和工件的相对运动、切削力的产生和切削过程的控制。

通过合理的滚刀设计和切削参数选择，可以实现对齿轮的精确加工，满足不同工件的加工要求。

因此，滚齿加工在齿轮制造中具有重要的应用价值，对于提高齿轮加工效率和质量具有重要意义。

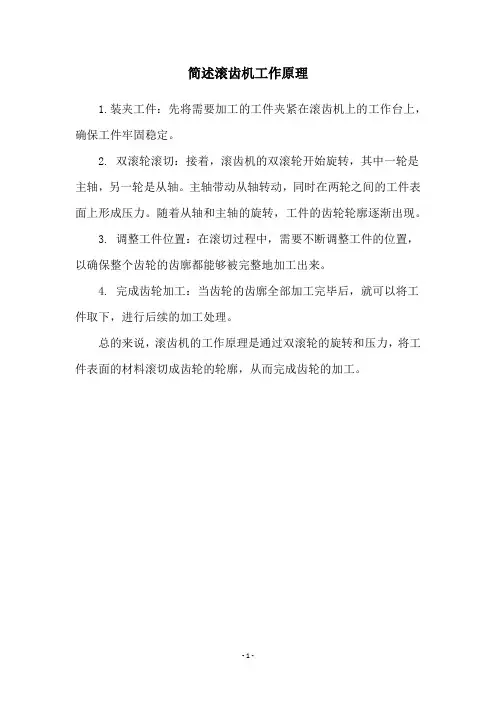

简述滚齿机工作原理
1.装夹工件：先将需要加工的工件夹紧在滚齿机上的工作台上，确保工件牢固稳定。

2. 双滚轮滚切：接着，滚齿机的双滚轮开始旋转，其中一轮是主轴，另一轮是从轴。

主轴带动从轴转动，同时在两轮之间的工件表面上形成压力。

随着从轴和主轴的旋转，工件的齿轮轮廓逐渐出现。

3. 调整工件位置：在滚切过程中，需要不断调整工件的位置，以确保整个齿轮的齿廓都能够被完整地加工出来。

4. 完成齿轮加工：当齿轮的齿廓全部加工完毕后，就可以将工件取下，进行后续的加工处理。

总的来说，滚齿机的工作原理是通过双滚轮的旋转和压力，将工件表面的材料滚切成齿轮的轮廓，从而完成齿轮的加工。

- 1 -。

滚齿加工方法和加工方案（一）滚齿的原理及工艺特点滚齿是齿形加工方法中生产率较高、应用最广的一种加工方法。

在滚齿机上用齿轮滚刀加工齿轮的原理，相当于一对螺旋齿轮作无侧隙强制性的啮合，见图9-24所示。

滚齿加工的通用性较好,既可加工圆柱齿轮，又能加工蜗轮；既可加工渐开线齿形，又可加工圆弧、摆线等齿形；既可加工大模数齿轮，大直径齿轮。

滚齿可直接加工8~9级精度齿轮，也可用作7 级以上齿轮的粗加工及半精加工。

滚齿可以获得较高的运动精度，但因滚齿时齿面是由滚刀的刀齿包络而成，参加切削的刀齿数有限，因而齿面的表面粗糙度较粗。

为了提高滚齿的加工精度和齿面质量，宜将粗精滚齿分开。

（二）滚齿加工质量分析1.影响传动精度的加工误差分析影响齿轮传动精度的主要原因是在加工中滚刀和被切齿轮的相对位置和相对运动发生了变化。

相对位置的变化(几何偏心)产生齿轮的径向误差；相对运动的变化(运动偏心)产生齿轮的切向误差。

(1)齿轮的径向误差齿轮径向误差是指滚齿时，由于齿坯的实际回转中心与其基准孔中心不重合，使所切齿轮的轮齿发生径向位移而引起的周节累积公差，如图9—4所示。

齿轮的径向误差一般可通过测量齿圈径向跳动△Fr反映出来。

切齿时产生齿轮径向误差的主要原因如下：①调整夹具时，心轴和机床工作台回转中心不重合。

②齿坯基准孔与心轴间有间隙，装夹时偏向一边。

③基准端面定位不好，夹紧后内孔相对工作台回转中心产生偏心。

(2)齿轮的切向误差齿轮的切向误差是指滚齿时，实际齿廓相对理论位置沿圆周方向(切向)发生位移，如图9-5所示。

当齿轮出现切向位移时，可通过测量公法线长度变动公差△Fw来反映。

切齿时产生齿轮切向误差的主要原因是传动链的传动误差造成的。

在分齿传动链的各传动元件中，对传动误差影响最大的是工作台下的分度蜗轮。

分度蜗轮在制造和安装中与工作台回转中心不重合（运动偏心），使工作台回转中发生转角误差，并复映给齿轮。

其次，影响传动误差的另一重要因素是分齿挂轮的制造和安装误差，这些误差也以较大的比例传递到工作台上。

滚齿原理:滚齿加工是展成法原理来加工齿轮。

用滚刀来加工对轮相当于一对交错螺旋轮啮合。

这对啮合齿轮传动副中，一个齿轮齿数很少，一个或几个，螺旋角很大就演变成了一个蜗杆，再将蜗杆开槽并铲背，就成为齿轮滚刀。

齿轮滚刀螺旋线法向剖面各刀齿面也一根齿条，当滚刀连续转动时就相于一根无限长齿条沿刀具轴向连续移动。

，齿轮滚刀按给定切削速度作旋转运动时，工件则按齿轮齿条啮合关系传动（即当滚刀转一圈，相当于齿条移动一个或几个齿距，齿轮坏也相应转过一个或几个齿距），齿坏上切出齿槽，形成渐开线齿面，，如图所示。

，滚齿轮过程中，分布螺旋线滚刀各刀齿相继切出齿槽中一薄层金属，每个齿槽滚刀旋转中由几个刀齿依次切出，渐开线是展成法，成形运动是由滚刀旋转运动和工件旋轻快运动组成复合运动（B11+B12），,这个复合运动称为展成运动。

当滚刀与工件连续转动时，便工件整个圆周上依次切出所有齿槽。

这一过程中，齿面形成与齿轮分度是同时进行。

展成运动也就是分度运动。

由上所述，到渐开线齿廓和齿数，滚齿时，滚刀和工件之间必须保持严格相对运动关系，即当滚刀转过1时，工件相应转过K/Z（K为滚刀头数，Z为工件齿数。

）1、加工直齿圆柱齿轮传动原理用滚刀加工直齿圆柱齿轮必须具备以下两个运动：形成渐开线齿廓展成运动和形成直线齿面（导线）运动。

图是滚切直齿圆柱齿轮传动原理图。

(1)展成运动传运链渐开线文化部廓是由展成法形成，靠滚刀旋转运动B11和工件旋转运动B12组复合运动，，滚刀主轴和工作台传动链（刀具-4-5-U X-6-7-工作台）为展成运动传动链，由它保证工件和刀具之间严格运动关系。

其中置换机构U X,适于工作齿数和滚刀头数变化。

显然这是一条内联系传动链，要求传动比准确，要求滚刀和工件两者旋转方向必须符合一对交错轴螺旋齿轮啮合时相对运动方向。

当滚刀旋转方向一定时，工件旋转方向由滚刀螺旋方向确定。

（2）主运动传动链每一个表面成表运动都必须有一个外联系传动与动车源相联系，图中，展成运动外联系传动链为电动机-1-2-U V-3-4-滚刀。

滚齿加工原理
滚齿加工是一种常用的齿轮加工方法，通过滚压切削齿轮齿廓，以提高齿轮的精度和质量。

其原理是利用齿轮加工工具的齿形来修磨齿轮齿廓，通过加工工具与齿轮的滚动动作，将加工切削力分散在齿轮齿廓的多个点上，从而减小了切削力对齿轮的影响。

滚齿加工主要包括滚切和滚削两种方法。

滚切是指将齿轮加工工具的齿形与齿轮的齿槽进行配合，进行接触滚动，通过切削和塑性变形来修磨齿轮齿廓。

滚切加工时，加工工具与齿轮的齿槽之间形成一定的压力，使加工工具的齿形形成切槽运动，同时还会产生金属流、压痕等现象，从而使齿轮的齿廓得到一定的修磨和精确度的改善。

滚削是指齿轮加工工具通过滚轮与齿轮的齿廓进行接触滚动，实现齿轮齿廓的修整。

滚削加工时，加工滚轮的周向速度与齿轮的直线运动速度相匹配，使其能够稳定地与齿轮的齿廓接触，并通过滚动方式修整齿轮齿廓的精度和晶界。

总的来说，滚齿加工是一种通过齿轮加工工具与齿轮齿廓之间的接触滚动，利用切削和塑性变形来修整齿轮齿廓的加工方法。

通过滚动动作，滚齿加工能够更好地控制切削力和修整齿轮齿廓的精度，提高齿轮的质量和使用寿命。

滚齿加工方法和加工方案（一）滚齿的原理及工艺特点滚齿是齿形加工方法中生产率较高、应用最广的一种加工方法。

在滚齿机上用齿轮滚刀加工齿轮的原理，相当于一对螺旋齿轮作无侧隙强制性的啮合，见图9-24所示。

滚齿加工的通用性较好,既可加工圆柱齿轮，又能加工蜗轮；既可加工渐开线齿形，又可加工圆弧、摆线等齿形；既可加工大模数齿轮，大直径齿轮。

滚齿可直接加工8~9级精度齿轮，也可用作7 级以上齿轮的粗加工及半精加工。

滚齿可以获得较高的运动精度，但因滚齿时齿面是由滚刀的刀齿包络而成，参加切削的刀齿数有限，因而齿面的表面粗糙度较粗。

为了提高滚齿的加工精度和齿面质量，宜将粗精滚齿分开。

（二）滚齿加工质量分析1.影响传动精度的加工误差分析影响齿轮传动精度的主要原因是在加工中滚刀和被切齿轮的相对位置和相对运动发生了变化。

相对位置的变化(几何偏心)产生齿轮的径向误差；相对运动的变化(运动偏心)产生齿轮的切向误差。

(1)齿轮的径向误差齿轮径向误差是指滚齿时，由于齿坯的实际回转中心与其基准孔中心不重合，使所切齿轮的轮齿发生径向位移而引起的周节累积公差，如图9—4所示。

齿轮的径向误差一般可通过测量齿圈径向跳动△Fr反映出来。

切齿时产生齿轮径向误差的主要原因如下：①调整夹具时，心轴和机床工作台回转中心不重合。

②齿坯基准孔与心轴间有间隙，装夹时偏向一边。

③基准端面定位不好，夹紧后内孔相对工作台回转中心产生偏心。

(2)齿轮的切向误差齿轮的切向误差是指滚齿时，实际齿廓相对理论位置沿圆周方向(切向)发生位移，如图9-5所示。

当齿轮出现切向位移时，可通过测量公法线长度变动公差△Fw来反映。

切齿时产生齿轮切向误差的主要原因是传动链的传动误差造成的。

在分齿传动链的各传动元件中，对传动误差影响最大的是工作台下的分度蜗轮。

分度蜗轮在制造和安装中与工作台回转中心不重合（运动偏心），使工作台回转中发生转角误差，并复映给齿轮。

其次，影响传动误差的另一重要因素是分齿挂轮的制造和安装误差，这些误差也以较大的比例传递到工作台上。

功能原理设计随着现代设计方法的发展及应用越来越广泛，人们对系统原理设计时常采用一种“抽象化”的方法---“黑箱法”。

之所以称为“黑箱法”是因为对于待设计产品来说，在求解之前，犹如一个看不见内部结构的“黑箱子”。

这种“黑箱”只能用来描述系统的功能目标，“黑箱”的内部结构需要设计人员进一步构思的设计。

由此可知，“黑箱法”是根据系统的输入、输出关系来研究实现系统功能目标的一种方法，即根据系统的某输入及要求获得某种输出要求，从中寻找某种原理来实现输入---输出之间的转化，得到相应的解决方法，从而推求出“黑箱”的功能结构，使“黑箱”变成“白箱”的一种方法。

1、黑箱法寻找总功能的转化关系物料流包括材料、毛坯半成品、成品，液体、气体等各物体；能量流包括电能、光能、机械能、热能、核能等；信号流包括数据、测量值、控制信号、波形等。

通过对Y38滚齿机的综合分析，可得以下“黑箱”示意图通过黑箱法分析，滚齿机是将轮坯通过一定的加工过程，最终得到所需产品—齿轮的机器。

该过程有各种能量的交换、损失，同时还与外界的环境密切相关。

2、滚齿加工原理齿轮是现代机械传动中的重要组成部分。

从国防机械到民用机械，从重工业机械到轻工业机械，无不广泛的采用齿轮传动。

随着汽车、机械、航天等工业领域的高速发展，对齿轮的需求量日益增加，对齿轮加工的效率、质量及加工成本的要求愈来愈高，滚齿机是齿轮加工加床中的一种，由于滚齿机既适合高效率的齿形粗加工，又适合中等精度齿轮的精加工，因此受到广泛的应用。

为此滚齿机的研究仍是大家努力的方向齿轮加工机床的种类繁多，构造各异，加工方法也不相同，齿形加工可按在加工中有无切屑而区分为无屑加工和切削加工两大类。

无屑加工包括热轧、冷轧、压铸和粉末冶金等，无屑加工生产率高，材料消耗少，故成本低，但加工精度不高。

（1）冷轧冷轧是能在圆柱形零件上生产出齿轮的齿、花键、细齿、油槽或螺纹的一种很简单的方法。

生产率很高，用此方法扎制一个齿轮仅需3～5秒钟，但它受轧制形状和材料的限制较大。

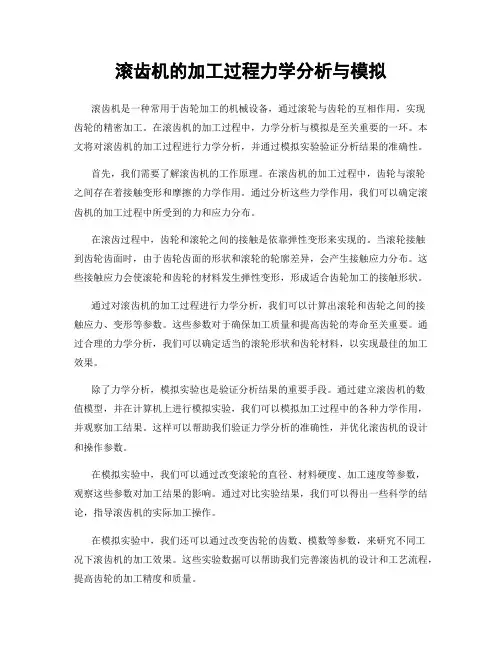

滚齿机的加工过程力学分析与模拟滚齿机是一种常用于齿轮加工的机械设备，通过滚轮与齿轮的互相作用，实现齿轮的精密加工。

在滚齿机的加工过程中，力学分析与模拟是至关重要的一环。

本文将对滚齿机的加工过程进行力学分析，并通过模拟实验验证分析结果的准确性。

首先，我们需要了解滚齿机的工作原理。

在滚齿机的加工过程中，齿轮与滚轮之间存在着接触变形和摩擦的力学作用。

通过分析这些力学作用，我们可以确定滚齿机的加工过程中所受到的力和应力分布。

在滚齿过程中，齿轮和滚轮之间的接触是依靠弹性变形来实现的。

当滚轮接触到齿轮齿面时，由于齿轮齿面的形状和滚轮的轮廓差异，会产生接触应力分布。

这些接触应力会使滚轮和齿轮的材料发生弹性变形，形成适合齿轮加工的接触形状。

通过对滚齿机的加工过程进行力学分析，我们可以计算出滚轮和齿轮之间的接触应力、变形等参数。

这些参数对于确保加工质量和提高齿轮的寿命至关重要。

通过合理的力学分析，我们可以确定适当的滚轮形状和齿轮材料，以实现最佳的加工效果。

除了力学分析，模拟实验也是验证分析结果的重要手段。

通过建立滚齿机的数值模型，并在计算机上进行模拟实验，我们可以模拟加工过程中的各种力学作用，并观察加工结果。

这样可以帮助我们验证力学分析的准确性，并优化滚齿机的设计和操作参数。

在模拟实验中，我们可以通过改变滚轮的直径、材料硬度、加工速度等参数，观察这些参数对加工结果的影响。

通过对比实验结果，我们可以得出一些科学的结论，指导滚齿机的实际加工操作。

在模拟实验中，我们还可以通过改变齿轮的齿数、模数等参数，来研究不同工况下滚齿机的加工效果。

这些实验数据可以帮助我们完善滚齿机的设计和工艺流程，提高齿轮的加工精度和质量。

总结起来，滚齿机的加工过程中的力学分析与模拟是非常重要的。

通过力学分析，我们可以了解滚齿机在加工过程中所受到的力和应力分布，然后通过模拟实验验证分析结果的准确性。

这样可以帮助我们优化滚齿机的设计和操作，提高齿轮加工的质量和效率。

滚齿加工原理滚齿加工是一种常见的齿轮加工方法，它通过滚刀在齿轮上滚动切削，以实现齿轮的加工。

滚齿加工具有高效、精度高、表面质量好等特点，因此在工业生产中得到了广泛应用。

下面我们来详细了解一下滚齿加工的原理。

首先，滚齿加工的原理是利用滚刀的滚动切削齿轮的齿廓。

滚刀的切削边缘与齿轮的齿廓形状相吻合，当滚刀在齿轮上滚动时，就能够完成对齿轮齿廓的加工。

这种滚动切削的方式，不仅可以保证齿轮的齿廓形状精确，而且还能够提高加工效率。

其次，滚齿加工的原理还包括滚刀的选择和工艺参数的确定。

滚刀的选择需要考虑到齿轮的模数、齿数、齿廓等因素，以确保滚刀与齿轮的匹配性。

同时，工艺参数的确定也十分重要，其中包括滚刀的进给量、转速、切削深度等，这些参数的合理确定将直接影响到齿轮加工的质量和效率。

另外，滚齿加工的原理还涉及到滚刀的运动轨迹。

滚刀在齿轮上的滚动轨迹需要精确控制，以确保滚刀与齿轮的匹配和切削效果。

通常情况下，滚刀的运动轨迹是根据齿轮的齿廓形状确定的，这就要求滚刀的设计和制造具有高精度。

最后，滚齿加工的原理还包括切削液的使用。

在滚齿加工过程中，切削液的使用对于降低切削温度、减少摩擦和延长刀具寿命都起着重要作用。

因此，合理选择切削液的种类和使用方法，对于滚齿加工的效果有着直接的影响。

总的来说，滚齿加工的原理是基于滚刀的滚动切削齿轮的齿廓，需要合理选择滚刀和确定工艺参数，控制滚刀的运动轨迹，并合理使用切削液。

这样才能够实现齿轮加工的高效、高精度和高质量。

滚齿加工作为一种重要的齿轮加工方法，在工业生产中具有着重要的地位和作用，值得我们深入学习和研究。
