砂浆试模检验记录表

混凝土及砂浆试模校验记录一、技术要求1、组成模腔的各平面应抛光，其不平度应不大于0.05mm。

2、承压面与相邻面的不垂直不应超过±0.5度。

3、模型的内部尺寸。

试模尺寸（mm）边长（mm）100×100×100 100±0.2150×150×150 150±0.2200×200×200 200±0.4100×100×300 100±0.2300±0.4100×100×400 100±0.2400±0.4150×150×550 150±0.2550±0.4φ150×150 φ150±0.2150±0.270.7×70.7×70.7 70.7±0.2二、校验项目及条件1、校验/检验项目（1）不平整度。

（2）相邻面不垂直度。

（3）模腔各部尺寸。

2、校验/检验用器具（1）万能角度尺。

（2）游标卡尺：量程300mm，分度值0.02mm。

（3）塞尺。

（4）钢直尺：量程300mm，分度值1mm。

三、校验/检验方法1、新购试模按下述方法进行校验。

(1)用钢直尺和塞尺在各模型的两个垂直的方向上选择两个不同部位测量模型内部表面的不平度，取算术平均值；准确至0.01mm。

(2)用万能角度尺测量各种模型内部各相邻面的不垂直度。

各相邻面选择不同部位测量两点，取算术平均值；准确至0.1度。

（3）用游标卡尺测量各种模型内部的尺寸，在每个方向上选择两个测点，取算术平均值；准确至0.1mm。

2、使用中的试模检验，用肉眼观测试模有无明显变形、锈蚀、组合是否密贴。

四、校验结果处理全部校验/检验项目均符合技术要求为合格。

混凝土试模校验记录施工单位：江苏天目湖建安有限公司检验时间：2013年2月25日检验依据：TGX001-060-2001 检验用器具：游标卡尺试模编号试模尺寸与端板是否垂直结果5# 长：100.0 100.1平均100.1 是符合要求宽：100.1 100.1平均100.1 是符合要求高：100.1 100.0平均100.1 是符合要求8# 长：100.0 100.0平均100.0 是符合要求宽：100.1 100.2平均100.2 是符合要求高：100.0 100.1平均100.1 是符合要求15# 长：100.2 100.1平均100.2 是符合要求宽：100.2 100.1平均100.2 是符合要求高：100.1 100.0平均100.1 是符合要求17# 长：99.9 100.0平均100.0 是符合要求宽：100.1 100.1平均100.1 是符合要求高：100.1 100.2平均100.2 是符合要求23# 长：100.1 100.1平均100.1 是符合要求宽：100.2 100.1平均100.2 是符合要求高：100.1 100.0平均100.1 是符合要求33# 长：100.0 100.1平均100.1 是符合要求宽：99.9 100.0平均100.0 是符合要求高：100.1 100.0平均100.1 是符合要求35# 长：100.2 100.1平均100.2 是符合要求宽：100.1 100.2平均100.2 是符合要求高：100.1 100.2平均100.2 是符合要求37# 长：100.0 100.1平均100.1 是符合要求宽：100.2 100.1平均100.2 是符合要求高：100.1 100.0平均100.1 是符合要求39# 长：100.0 100.1平均100.1 是符合要求宽：100.1 100.1平均100.1 是符合要求高：100.1 100.2平均100.2 是符合要求45# 长：100.0 100.1平均100.1 是符合要求宽：100.1 100.2平均100.2 是符合要求高：100.1 100.2平均100.2 是符合要求结论符合水泥混凝土用立方体混凝土试模要求校验员：校核员：。

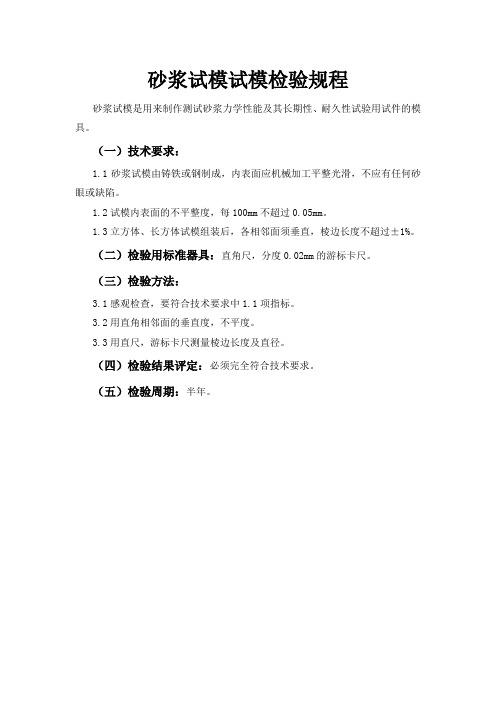

砂浆试模试模检验规程砂浆试模是用来制作测试砂浆力学性能及其长期性、耐久性试验用试件的模具。

（一）技术要求：1.1砂浆试模由铸铁或钢制成，内表面应机械加工平整光滑，不应有任何砂眼或缺陷。

1.2试模内表面的不平整度，每100mm不超过0.05mm。

1.3立方体、长方体试模组装后，各相邻面须垂直，棱边长度不超过±1%。

（二）检验用标准器具：直角尺，分度0.02mm的游标卡尺。

（三）检验方法：3.1感观检查，要符合技术要求中1.1项指标。

3.2用直角相邻面的垂直度，不平度。

3.3用直尺，游标卡尺测量棱边长度及直径。

（四）检验结果评定：必须完全符合技术要求。

（五）检验周期：半年。

砂浆试模校验记录送校单位试模品种规格仪器编号校验号项目校验数据结果一、不平整度1. A面(1) mm(2) mm平均mm2. B面(1) mm(2) mm平均mm3. C面(1) mm(2) mm平均mm4. D面(1) mm(2) mm平均mm5. E面(1) mm(2) mm平均mm6.二、相邻面不垂直度1. AB面(1) 度(2) 度平均度2. AD面(1) 度(2) 度平均度3. CD面(1) 度(2) 度平均度4. CB面(1) 度(2) 度平均度5. AE面(1) 度(2) 度平均度6. BE面(1) 度(2) 度平均度7. CE面(1) 度(2) 度平均度8. DE面(1) 度(2) 度平均度9.三、模腔各部尺寸长（mm）宽（mm）高（mm）（1）（2）平均（1）（2）平均（1）（2）平均校验结论：依据TGX001~060-2001《工程试验专用仪器校验检验方法》（铁路内部标准）检定，该试模。

校验员核验员校验日期年月日使用中砂浆试模校验记录送校单位试模品种规格仪器编号校验号项目校验结论结果一、变形观测二、锈蚀观测三、组合密贴观测校验结论：依据TGX001~060-2001《工程试验专用仪器校验检验方法》（铁路内部标准）检定，该试模。

水泥混凝土试模、砂浆试模校验规程1、适用范围本方法适用于水泥混凝土试模、砂浆试模的校准，参照《混凝土试模》（JG237-2008）编制。

2、技术要求2.1试模的所有外表面应光洁无毛刺无粘砂无伤痕等疵症，试模外表面及紧固件均应涂刷防锈油漆，油漆表面应光滑均匀和色调一致。

2.2试模宜选用不低于HT200的铸铁，亦可选用Q235号钢或采用性能指标不低于Q235号钢的其他牌号钢或采用其他不吸水材料制作，当选用其他不吸水材料时应经过专门试验符合相关标准要求且具有足够的耐久性能方可采用。

2.3试模在组装和成型试件时不得产生变形，试模结构应保证组装侧板能正确定位，整个试模必须连接紧密、紧固可靠，在振动成型时不得松动、不得漏浆，试模结构应便于与振动台固定。

固定后应牢固可靠，试模侧板、端板和底板等应具有足够的定位面，拆下的零部件应具有互换性。

2.4试模组装后内部尺寸误差不应超出公称尺寸的±0.2%，且不得超过±1mm。

2.5试模组装后其相邻侧面和各侧面与底板上表面之间的夹角应为直角，直角误差不应大于0.3°.2.6试模侧板、端板、隔板的内表面和底板上表面的平面度误差为每100mm不应大于0.04mm,定位面的平面度误差不应大于0.06mm。

2.7试模组装后其连接面的缝隙不得大于0.2mm，隔板与侧板的缝隙不得大于0.4mm。

3、校准项目3.1外观检查。

3.2内部尺寸。

3.3夹角垂直度。

3.4内表面平面度。

3.5组装后缝隙。

4、校准环境及校准器具4.1校准环境：校准工作应在室内进行，环境温度为（20±5)℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。

4.2校准器具：4.2.1游标卡尺：量程不小于200mm ,分度值0.02mm。

4.2.2深度尺：量程不小于200mm ,分度值0.02mm。

4.2.3钢直尺：量程不小于600mm ,分度值1mm。

压碎值指标测定仪校准记录表（150）
饱和面干试模校准记录表（151）
水泥胶砂流动度试模校准记录表（152）
校准：校核：日期：
混凝土/砂浆的立方体/棱柱体试模校准记录表（153/154）
校准：校核：日期：
混凝土/砂浆的立方体/棱柱体试模校准记录表（155/156）
水泥胶砂试模校准记录表（157-160）
混凝土/砂浆的立方体/棱柱体试模校准记录表（161）
校准：校核：日期：
校准：校核：日期：
校准：校核：日期：
校准：校核：日期：
混凝土/砂浆抗渗试模校准记录表（168）
混凝土/砂浆的立方体/棱柱体试模校准记录表（169/170）
校准：校核：日期：
混凝土/砂浆的立方体/棱柱体试模校准记录表（171-172）
混凝土/砂浆的立方体/棱柱体试模校准记录表（173/175）
校准：校核：日期：
混凝土/砂浆的立方体/棱柱体试模校准记录表（176-177）
混凝土/砂浆的立方体/棱柱体试模校准记录表（178）
校准：校核：日期：
混凝土/砂浆的立方体/棱柱体试模校准记录表（179/186）
校准：校核：日期：
混凝土/砂浆的立方体/棱柱体试模校准记录表（187）
校准：校核：日期：
混凝土/砂浆的立方体/棱柱体试模校准记录表（192）
混凝土/砂浆圆柱体试模校准记录表（193-194）
校准：校核：日期：
混凝土/砂浆抗渗试模校准记录表（195）
8字试模校准记录表（196/197）。

压碎值指标测定仪校准记录表（150）校准：校核：日期：校准：校核：日期：水泥胶砂流动度试模校准记录表（152）校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（153/154）校准：校核：日期：水泥胶砂试模校准记录表（157-160）校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（161）校准：校核：日期：校准：校核：日期：校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（166-167）校准：校核：日期：混凝土/砂浆抗渗试模校准记录表（168）校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（169/170）校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（171-172）校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（173/175）校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（176-177）校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（178）校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（179/186）校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（187）校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（188-189）校准：校核：日期：混凝土/砂浆的立方体/棱柱体试模校准记录表（190-191）混凝土/砂浆的立方体/棱柱体试模校准记录表（192）混凝土/砂浆圆柱体试模校准记录表（193-194）校准：校核：日期：混凝土/砂浆抗渗试模校准记录表（195）。
