MIDAS的PSC设计验算说明

PSC截面设计验算功能说明1.程序给出的验算结果程序一共给出了12项验算结果，如下所列。

根据“PSC设计参数”中“截面设计力”和“构件类型”选定的容的不同，给出的具体验算结果是不同的，详见表1。

1) 施工阶段正截面法向应力验算2) 受拉区钢筋的拉应力验算3) 使用阶段正截面抗裂验算*4) 使用阶段斜截面抗裂验算*5) 使用阶段正截面压应力验算*6) 使用阶段斜截面正压应力验算*7) 使用阶段裂缝宽度验算8) 普通钢筋量估算*页脚9) 预应力钢筋量估算*10) 使用阶段正截面抗弯验算11) 使用阶段斜截面抗剪验算12) 使用阶段抗扭验算2.程序验算结果说明及与规中相应条文的对应关系1) 施工阶段正截面法向应力验算：（对应规7.2.7，7.2.8）•进行施工阶段正截面法向应力验算时，由预加力和荷载产生的法向应力可分别按照规第6.1.5条和第7.1.3条进行计算。

此时，预应力钢筋应扣除相应阶段的预应力损失，荷载采用施工荷载，截面性质按本规第6.1.4条的规定采用。

对计算结果的叠加要满足规第7.2.8条的规定。

•最大、最小分别代表施工阶段在相应截面产生的正截面混凝土法向压应力和正截面混凝土法向拉应力。

•设计结果表格中的Sig_MAX针对最大/最小分别表示的是计算结果的混凝土最大压应力值/混凝土最大拉应力值，同时相应的Sig_ALW指的是施工阶段混凝土容许压应力/容许拉应力。

•设计结果表格中应力压为正，拉为负。

•阶段表示的是该最大最小值所属施工阶段名称(其他符号说明参见联机帮助)。

•在计算抗压容许应力时取用的施工阶段混凝土的抗压强度标准值按f'ck=0.8fck计。

按照规要求施工阶段混凝土的抗压强度标准值应该取施工时实测的立方体抗压强度换算抗压强度标准值，如实测f'ck≠0.8fck用户可以把表格里面的验算结果拷贝到Excel表格中，手动调整容许应力值。

2) 受拉区钢筋拉应力验算：（对应规6.1.3～6.1.4，7.1.3～7.1.5）页脚施工阶段和正常使用阶段预应力钢筋应力计算，结果要满足规第6.1.3条和第7.1.5（第2条）的规定。

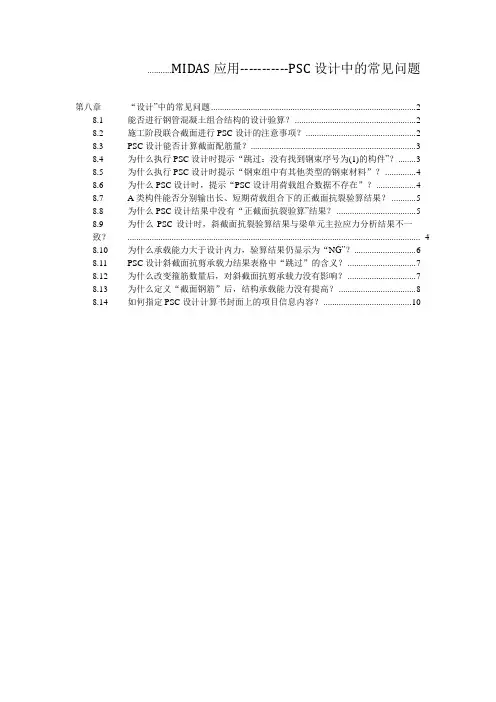

........... M IDAS应用-----------PSC设计中的常见问题第八章“设计”中的常见问题 (2)8.1 能否进行钢管混凝土组合结构的设计验算？ (2)8.2 施工阶段联合截面进行PSC设计的注意事项？ (2)8.3 PSC设计能否计算截面配筋量？ (3)8.4 为什么执行PSC设计时提示“跳过：没有找到钢束序号为(1)的构件”？ (3)8.5 为什么执行PSC设计时提示“钢束组中有其他类型的钢束材料”？ (4)8.6 为什么PSC设计时，提示“PSC设计用荷载组合数据不存在”？ (4)8.7 A类构件能否分别输出长、短期荷载组合下的正截面抗裂验算结果？ (5)8.8 为什么PSC设计结果中没有“正截面抗裂验算”结果？ (5)8.9 为什么PSC设计时，斜截面抗裂验算结果与梁单元主拉应力分析结果不一致？ (4)8.10 为什么承载能力大于设计内力，验算结果仍显示为“N G”？ (6)8.11 PSC设计斜截面抗剪承载力结果表格中“跳过”的含义？ (7)8.12 为什么改变箍筋数量后，对斜截面抗剪承载力没有影响？ (7)8.13 为什么定义“截面钢筋”后，结构承载能力没有提高？ (8)8.14 如何指定PSC设计计算书封面上的项目信息内容？ (10)第八章“设计”中的常见问题8.1能否进行钢管混凝土组合结构的设计验算？具体问题如题！相关命令设计〉SRC设计问题解答可以使用“设计〉SRC设计”对钢管混凝土结构进行结构验算。

相关知识进行SRC设计时，首先要建立组合结构并分析，注意组合结构的材料和截面必须选择组合材料和组合截面。

分析完成后，定义SRC设计用荷载组合（结果）荷载组合〉SRC设计），定义了荷载组合后，还需要定义“SRC组合构件设计参数”指定设计参考的规范和设计材料的力学性能，执行设计即可。

对于SRC结构不仅可以进行结构验算，还可以对结构进行优化设计。

8.2施工阶段联合截面进行PSC设计的注意事项？具体问题施工阶段联合截面可以进行PSC设计吗？使用施工阶段联合截面进行PSC设计时有哪些注意事项？相关命令设计〉PSC设计问题解答对施工阶段联合截面可以进行PSC设计，但仅对部分验算内容进行截面验算，如不能进行混凝土截面正应力验算。

........... M IDAS应用-----------PSC设计中的常见问题第八章“设计”中的常见问题 (2)8.1 能否进行钢管混凝土组合结构的设计验算？ (2)8.2 施工阶段联合截面进行PSC设计的注意事项？ (2)8.3 PSC设计能否计算截面配筋量？ (3)8.4 为什么执行PSC设计时提示“跳过：没有找到钢束序号为(1)的构件”？ (3)8.5 为什么执行PSC设计时提示“钢束组中有其他类型的钢束材料”？ (4)8.6 为什么PSC设计时，提示“PSC设计用荷载组合数据不存在”？ (4)8.7 A类构件能否分别输出长、短期荷载组合下的正截面抗裂验算结果？ (5)8.8 为什么PSC设计结果中没有“正截面抗裂验算”结果？ (5)8.9 为什么PSC设计时，斜截面抗裂验算结果与梁单元主拉应力分析结果不一致？ (4)8.10 为什么承载能力大于设计内力，验算结果仍显示为“N G”？ (6)8.11 PSC设计斜截面抗剪承载力结果表格中“跳过”的含义？ (7)8.12 为什么改变箍筋数量后，对斜截面抗剪承载力没有影响？ (7)8.13 为什么定义“截面钢筋”后，结构承载能力没有提高？ (8)8.14 如何指定PSC设计计算书封面上的项目信息内容？ (10)第八章“设计”中的常见问题8.1能否进行钢管混凝土组合结构的设计验算？具体问题如题！相关命令设计〉SRC设计问题解答可以使用“设计〉SRC设计”对钢管混凝土结构进行结构验算。

相关知识进行SRC设计时，首先要建立组合结构并分析，注意组合结构的材料和截面必须选择组合材料和组合截面。

分析完成后，定义SRC设计用荷载组合（结果）荷载组合〉SRC设计），定义了荷载组合后，还需要定义“SRC组合构件设计参数”指定设计参考的规范和设计材料的力学性能，执行设计即可。

对于SRC结构不仅可以进行结构验算，还可以对结构进行优化设计。

8.2施工阶段联合截面进行PSC设计的注意事项？具体问题施工阶段联合截面可以进行PSC设计吗？使用施工阶段联合截面进行PSC设计时有哪些注意事项？相关命令设计〉PSC设计问题解答对施工阶段联合截面可以进行PSC设计，但仅对部分验算内容进行截面验算，如不能进行混凝土截面正应力验算。

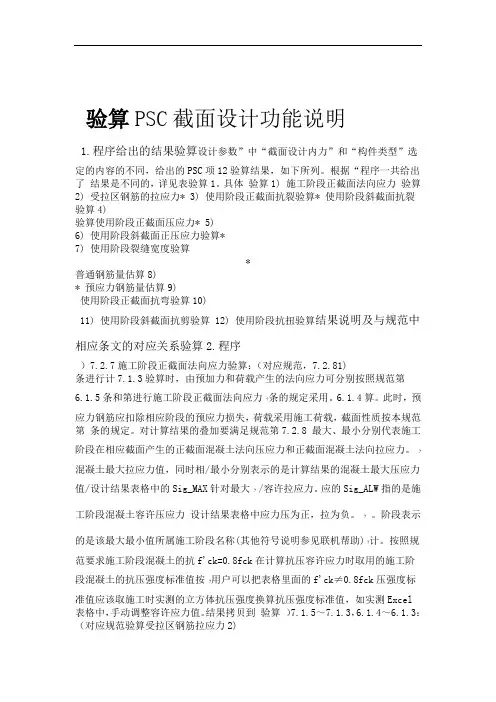

验算PSC截面设计功能说明1.程序给出的结果验算设计参数”中“截面设计内力”和“构件类型”选定的内容的不同，给出的PSC项12验算结果，如下所列。

根据“程序一共给出了结果是不同的，详见表验算1。

具体验算1) 施工阶段正截面法向应力验算2) 受拉区钢筋的拉应力* 3) 使用阶段正截面抗裂验算* 使用阶段斜截面抗裂验算4)验算使用阶段正截面压应力* 5)6) 使用阶段斜截面正压应力验算*7) 使用阶段裂缝宽度验算*普通钢筋量估算8)* 预应力钢筋量估算9)使用阶段正截面抗弯验算10)11) 使用阶段斜截面抗剪验算 12) 使用阶段抗扭验算结果说明及与规范中相应条文的对应关系验算2.程序）7.2.7施工阶段正截面法向应力验算：（对应规范，7.2.81)条进行计7.1.3验算时，由预加力和荷载产生的法向应力可分别按照规范第6.1.5条和第进行施工阶段正截面法向应力?条的规定采用。

6.1.4算。

此时，预应力钢筋应扣除相应阶段的预应力损失，荷载采用施工荷载，截面性质按本规范第条的规定。

对计算结果的叠加要满足规范第7.2.8 最大、最小分别代表施工阶段在相应截面产生的正截面混凝土法向压应力和正截面混凝土法向拉应力。

?混凝土最大拉应力值，同时相/最小分别表示的是计算结果的混凝土最大压应力值/设计结果表格中的Sig_MAX针对最大?/容许拉应力。

应的Sig_ALW指的是施工阶段混凝土容许压应力设计结果表格中应力压为正，拉为负。

?。

阶段表示的是该最大最小值所属施工阶段名称(其他符号说明参见联机帮助)?计。

按照规范要求施工阶段混凝土的抗f'ck=0.8fck在计算抗压容许应力时取用的施工阶段混凝土的抗压强度标准值按?用户可以把表格里面的f'ck≠0.8fck压强度标准值应该取施工时实测的立方体抗压强度换算抗压强度标准值，如实测Excel表格中，手动调整容许应力值。

结果拷贝到验算）7.1.5～7.1.3，6.1.4～6.1.3：（对应规范验算受拉区钢筋拉应力2)为按照规范第条）的规定。

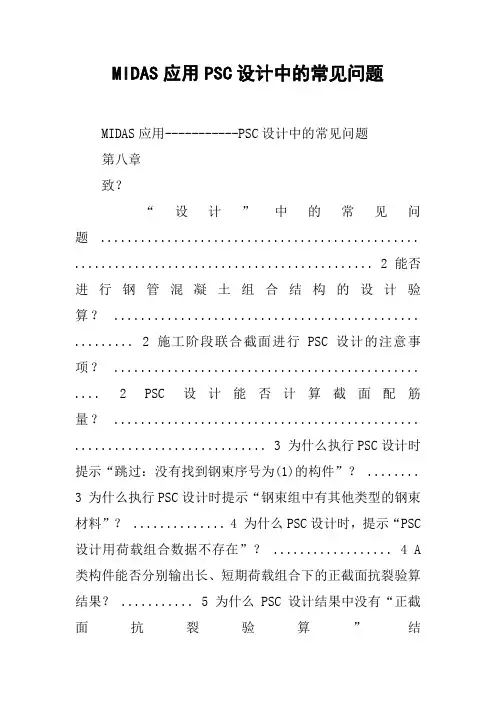

MIDAS应用PSC设计中的常见问题MIDAS应用-----------PSC设计中的常见问题第八章致？“设计”中的常见问题 ................................................ ............................................. 2 能否进行钢管混凝土组合结构的设计验算？ .............................................. ......... 2 施工阶段联合截面进行PSC设计的注意事项？ .............................................. .... 2 PSC设计能否计算截面配筋量？ .............................................. ............................. 3 为什么执行PSC设计时提示“跳过：没有找到钢束序号为(1)的构件”？ ........3 为什么执行PSC设计时提示“钢束组中有其他类型的钢束材料”？ ..............4 为什么PSC设计时，提示“PSC 设计用荷载组合数据不存在”？ .................. 4 A 类构件能否分别输出长、短期荷载组合下的正截面抗裂验算结果？ ...........5 为什么PSC设计结果中没有“正截面抗裂验算”结果？ .................................... 5 为什么PSC设计时，斜截面抗裂验算结果与梁单元主拉应力分析结果不一 ................................................ ................................................... .................................. 4 为什么承载能力大于设计内力，验算结果仍显示为“NG”？ ............................ 6 PSC设计斜截面抗剪承载力结果表格中“跳过”的含义？ ............................... 7 为什么改变箍筋数量后，对斜截面抗剪承载力没有影响？ ............................... 7 为什么定义“截面钢筋”后，结构承载能力没有提高？ ................................... 8 如何指定PSC设计计算书封面上的项目信息内容？ . (10)第八章“设计”中的常见问题能否进行钢管混凝土组合结构的设计验算？具体问题如题！相关命令设计〉SRC设计问题解答可以使用“设计〉SRC设计”对钢管混凝土结构进行结构验算。

梁单元应力和PSC应力计算方法的说明 梁单元应力和PSC应力计算方法的说明在midas的后处理中，有三处可以查看梁截面应力结果，一是梁单元应力，二是梁单元应力（PSC），三是桥梁内力图。

三种应力查看方法通常情况下是通用的，但三种应力在计算方法上也有各自的计算特点：1．梁单元应力和桥梁内力图中应力的计算方法完全一致。

均按换算截面特性计算截面应力；2．梁单元PSC应力：施工阶段采用换算截面特性计算截面应力，成桥阶段（POSTCS）阶段，对于混凝土仍采用换算截面特性计算，对于钢梁则采用全截面特性计算截面应力。

具体各应力内容对应的截面特性计算方法如下表所示——材料类型阶段类型梁单元应力梁单元PSC应力混凝土施工阶段（CS阶段）换算截面特性换算截面特性成桥阶段（POSTCS阶段）换算截面特性换算截面特性钢材及用户定义材料施工阶段（CS阶段）换算截面特性换算截面特性成桥阶段（POSTCS阶段）换算截面特性全截面特性正是因为在成桥阶段，钢材的两种应力计算采用的截面特性计算方法不同，导致在成桥阶段两种应力结果查看不一致。

但是，通常对于钢结构是不会配置体内预应力筋的，也就是说对于钢材不会出现换算截面特性的情况（体外预应力对换算截面特性没有影响），所以两种应力结果查看时对应位置应该是一致的。

只有当用户用“用户定义”材料模拟混凝土时，才会在成桥荷载工况的截面应力查看中出现两种应力结果不一致的现象。

因此在建模时，对于混凝土类型的材料一定要在材料定义时选择混凝土类型，如果该混凝土材料不是数据库中的标准材料，可以将规范选择为无，然后由用户自行输入弹模、泊松比、容重等参数。

如下图所示——MIDAS/Civil 技术资料切忌采用“用户定义”材料类型模拟混凝土。

3．如果在施工阶段模型中定义并考虑了混凝土强度发展函数，那么该强度发展函数仅对施工阶段结构的刚度计算有影响。

因为施工阶段结构内力计算、位移计算与结构的刚度有关，因此考虑混凝土强度发展函数对施工阶段结构内力、位移计算会产生影响。

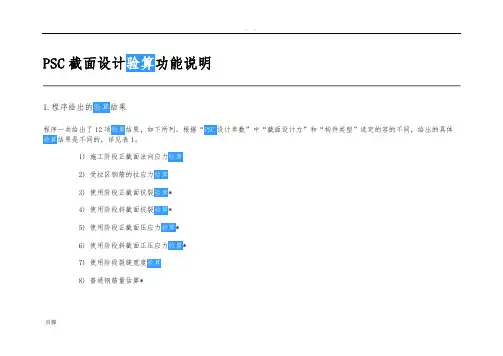

PSC截面设计验算功能说明1.程序给出的验算结果程序一共给出了12项验算结果，如下所列。

根据“PSC设计参数”中“截面设计内力”和“构件类型”选定的内容的不同，给出的具体验算结果是不同的，详见表1。

1) 施工阶段正截面法向应力验算2) 受拉区钢筋的拉应力验算3) 使用阶段正截面抗裂验算*4) 使用阶段斜截面抗裂验算*5) 使用阶段正截面压应力验算*6) 使用阶段斜截面正压应力验算*7) 使用阶段裂缝宽度验算8) 普通钢筋量估算*9) 预应力钢筋量估算*10) 使用阶段正截面抗弯验算11) 使用阶段斜截面抗剪验算12) 使用阶段抗扭验算2.程序验算结果说明及与规范中相应条文的对应关系1) 施工阶段正截面法向应力验算：（对应规范7.2.7，7.2.8）•进行施工阶段正截面法向应力验算时，由预加力和荷载产生的法向应力可分别按照规范第6.1.5条和第7.1.3条进行计算。

此时，预应力钢筋应扣除相应阶段的预应力损失，荷载采用施工荷载，截面性质按本规范第6.1.4条的规定采用。

对计算结果的叠加要满足规范第7.2.8条的规定。

•最大、最小分别代表施工阶段在相应截面产生的正截面混凝土法向压应力和正截面混凝土法向拉应力。

•设计结果表格中的Sig_MAX针对最大/最小分别表示的是计算结果的混凝土最大压应力值/混凝土最大拉应力值，同时相应的Sig_ALW指的是施工阶段混凝土容许压应力/容许拉应力。

•设计结果表格中应力压为正，拉为负。

•阶段表示的是该最大最小值所属施工阶段名称(其他符号说明参见联机帮助)。

•在计算抗压容许应力时取用的施工阶段混凝土的抗压强度标准值按f'ck=0.8fck计。

按照规范要求施工阶段混凝土的抗压强度标准值应该取施工时实测的立方体抗压强度换算抗压强度标准值，如实测f'ck≠0.8fck用户可以把表格里面的验算结果拷贝到Excel表格中，手动调整容许应力值。

2) 受拉区钢筋拉应力验算：（对应规范6.1.3～6.1.4，7.1.3～7.1.5）施工阶段和正常使用阶段预应力钢筋应力计算，结果要满足规范第6.1.3条和第7.1.5（第2条）的规定。

MIDAS的PSC设计验算说明北京迈达斯技术有限公司2007年5月MIDAS/Civil PSC设计验算功能说明一.程序给出的验算结果 (2)二. 程序验算结果说明及与规范中相应条文的对应关系 (3)1、施工阶段正截面法向应力验算：（对应规范7.2.7，7.2.8） (3)2、受拉区钢筋拉应力验算：（对应规范6.1.3~6.1.4，7.1.3~7.1.5） (4)3、使用阶段正截面抗裂验算：（对应规范6.3.1（第1条）和规范6.3.2） (5)4、使用阶段斜截面抗裂验算：（对应规范6.3.1（第2条）和规范6.3.3） (6)5、使用阶段正截面压应力验算：（对应规范6.1.5，6.1.6，7.1.3~7.1.5） (7)6、使用阶段斜截面主压应力验算：（对应规范7.1.3~7.1.6） (8)7、使用阶段裂缝宽度验算：（对应规范6.4.2~6.4.4） (8)8、普通钢筋估算：（对应规范5.2.2~5.2.5） (9)9、预应力钢筋量估算： (10)10、使用阶段正截面抗弯验算：（应规范5.2.2~5.2.5） (11)11、使用阶段斜截面抗剪验算：（对应规范5.2.6~5.2.11） (11)12、使用阶段抗扭验算：（对应规范5.5.1~5.5.6） (12)三、PSC设计验算时错误信息说明 (13)四、PSC设计其它相关说明 (15)MIDAS/Civil PSC设计验算功能说明一.程序给出的验算结果程序一共给出了12项验算结果，如下所列。

根据“PSC设计参数”中“截面设计内力”和“构件类型”选定的内容的不同，给出的具体验算结果是不同的，详见表1。

1)施工阶段正截面法向应力验算2)受拉区钢筋的拉应力验算3)使用阶段正截面抗裂验算*4)使用阶段斜截面抗裂验算*5)使用阶段正截面压应力验算*6)使用阶段斜截面主压应力验算*7)使用阶段裂缝宽度验算8)普通钢筋量估算*9)预应力钢筋量估算*10)使用阶段正截面抗弯验算11)使用阶段斜截面抗剪验算12)使用阶段抗扭验算不同的“PSC设计参数”对应的验算结果应力A类12)项验算项验算项验算部分预应力B类不提供第3)、12)项验算不提供第3)项验算不提供第3)项验算* 以上不提供验算的项目均为规范中不要求验算的内容二. 程序验算结果说明及与规范中相应条文的对应关系1、施工阶段正截面法向应力验算：（对应规范7.2.7，7.2.8）-进行施工阶段正截面法向应力验算时，由预加力和荷载产生的法向应力可分别按照规范第6.1.5条和第7.1.3条进行计算。

MIDAS/Civil 2006 PSC截面设计验算功能说明MIDAS/Civil PSC截面设计验算功能说明MIDAS/Civil PSC截面设计验算功能说明1. 程序给出的验算结果程序一共给出了12项验算结果，如下所列。

根据“PSC设计参数”中“截面设计内力”和“构件类型”选定的内容的不同，给出的具体验算结果是不同的，详见表1。

1) 施工阶段正截面法向应力验算2) 受拉区钢筋的拉应力验算3) 使用阶段正截面抗裂验算*4) 使用阶段斜截面抗裂验算*5) 使用阶段正截面压应力验算*6) 使用阶段斜截面主压应力验算*7) 使用阶段裂缝宽度验算8) 普通钢筋量估算*9) 预应力钢筋量估算*10) 使用阶段正截面抗弯验算11) 使用阶段斜截面抗剪验算12) 使用阶段抗扭验算与6.7.0版的验算内容比较，其中第8)和第9)项是新增加的验算内容，标有*号的验算内容为在原670的验算内容的基础上有所改进。

具体各项验算内容与6.7.0版验算内容对应关系详见表2。

不同的“PSC设计参数”对应的验算结果表1 项目二维二维+扭矩三维全预应力不提供第7)、8)、12)项验算不提供第7)、8)项验算不提供第7) 、8)项验算部分预应力A类不提供第7)、12)项验算不提供第7)项验算不提供第7)项验算部分预应力B类不提供第3)、12)项验算不提供第3)项验算不提供第3)项验算* 以上不提供验算的项目均为规范中不要求验算的内容MIDAS/Civil PSC截面设计验算功能说明6.7.1版验算内容与6.7.0版验算内容对应关系表26.7.1版验算内容 6.7.0版验算内容改进说明8）普通钢筋量估算— 根据用户输入的预应力钢筋的用量及内力设计值预估普通钢筋的用量。

新增内容9）预应力钢筋量估算— 根据截面形式和荷载组合预估预应力钢筋的用量。

1）施工阶段正截面法向应力验算1）施工阶段正截面法向应力验算—2）受拉区钢筋的拉应力验算2）受拉区钢筋的拉应力验算包括施工阶段和使用阶段预应力钢筋应力验算3）使用阶段正截面抗裂验算3）使用阶段正截面法向应力验算相应结果为 6.7.0版验算结果最小值4）使用阶段斜截面抗裂验算4）使用阶段斜截面应力验算（剪力最大时）5）使用阶段斜截面应力验算（扭矩最大时）相应结果为 6.7.0版验算结果最小值5）使用阶段正截面压应力验算3）使用阶段正截面法向应力验算相应结果为 6.7.0版验算结果最大值6）使用阶段斜截面主压应力验算4）使用阶段斜截面应力验算（剪力最大时）5）使用阶段斜截面应力验算（扭矩最大时）相应结果为 6.7.0版验算结果最大值7）使用阶段裂缝宽度验算6）使用阶段裂缝宽度验算671版将裂缝宽度最大最小值验算改为底顶部裂缝宽度验算，针对梁底部和顶部取相应的最不利荷载组合分别进行裂缝宽度验算10）使用阶段正截面抗弯验算7）使用阶段正截面抗弯验算增加了中性轴位于受压翼缘板下（即x>h’f）时正截面的抗弯验算。
