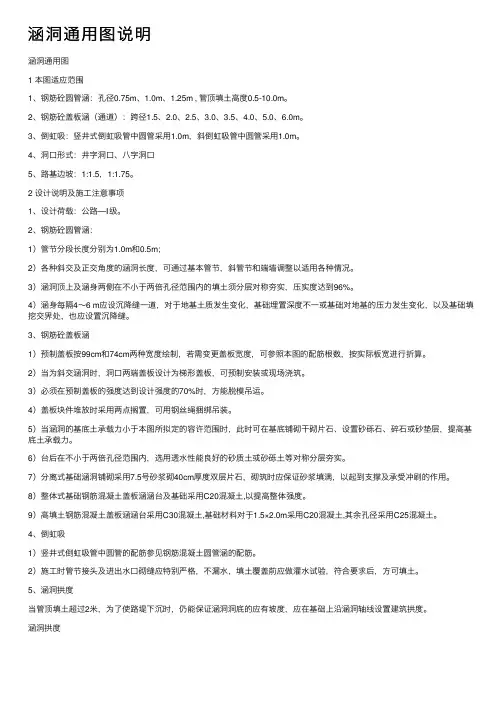

涵洞通⽤图说明涵洞通⽤图1 本图适应范围1、钢筋砼圆管涵：孔径0.75m、1.0m、1.25m , 管顶填⼟⾼度0.5-10.0m。
2、钢筋砼盖板涵（通道）：跨径1.5、2.0、2.5、3.0、3.5、4.0、5.0、6.0m。
3、倒虹吸：竖井式倒虹吸管中圆管采⽤1.0m，斜倒虹吸管中圆管采⽤1.0m。
4、洞⼝形式：井字洞⼝、⼋字洞⼝5、路基边坡：1:1.5，1:1.75。
2 设计说明及施⼯注意事项1、设计荷载：公路—Ⅰ级。
2、钢筋砼圆管涵：1）管节分段长度分别为1.0m和0.5m；2）各种斜交及正交⾓度的涵洞长度，可通过基本管节，斜管节和端墙调整以适⽤各种情况。
3）涵洞顶上及涵⾝两侧在不⼩于两倍孔径范围内的填⼟须分层对称夯实，压实度达到96%。
4）涵⾝每隔4～6 m应设沉降缝⼀道，对于地基⼟质发⽣变化，基础埋置深度不⼀或基础对地基的压⼒发⽣变化，以及基础填挖交界处，也应设置沉降缝。

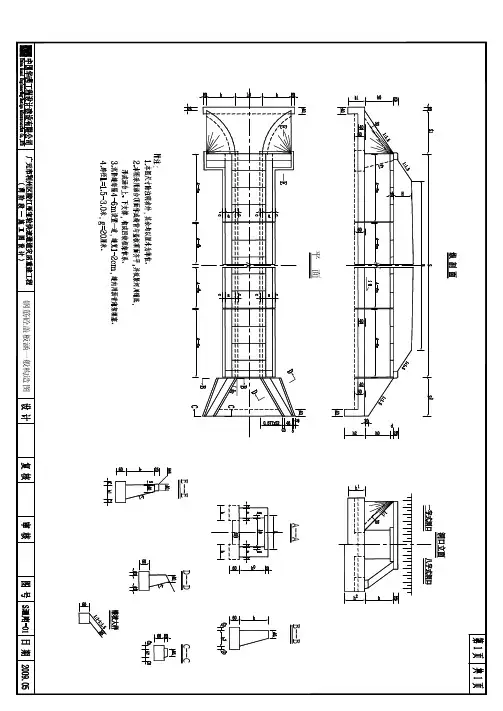

3、钢筋砼盖板涵1）预制盖板按99cm和74cm两种宽度绘制，若需变更盖板宽度，可参照本图的配筋根数，按实际板宽进⾏折算。
2）当为斜交涵洞时，洞⼝两端盖板设计为梯形盖板，可预制安装或现场浇筑。
3）必须在预制盖板的强度达到设计强度的70%时，⽅能脱模吊运。
4）盖板块件堆放时采⽤两点搁置，可⽤钢丝绳捆绑吊装。
5）当涵洞的基底⼟承载⼒⼩于本图所拟定的容许范围时，此时可在基底铺砌⼲砌⽚⽯、设置砂砾⽯、碎⽯或砂垫层，提⾼基底⼟承载⼒。
6）台后在不⼩于两倍孔径范围内，选⽤透⽔性能良好的砂质⼟或砂砾⼟等对称分层夯实。
7）分离式基础涵洞铺砌采⽤7.5号砂浆砌40cm厚度双层⽚⽯，砌筑时应保证砂浆填满，以起到⽀撑及承受冲刷的作⽤。
8）整体式基础钢筋混凝⼟盖板涵涵台及基础采⽤C20混凝⼟,以提⾼整体强度。
9）⾼填⼟钢筋混凝⼟盖板涵涵台采⽤C30混凝⼟,基础材料对于1.5×2.0m采⽤C20混凝⼟,其余孔径采⽤C25混凝⼟。
4、倒虹吸1）竖井式倒虹吸管中圆管的配筋参见钢筋混凝⼟圆管涵的配筋。
