管廊上管道布置的原则

城市综合管廊工程技术规范中管道布置与定位的设计要求城市综合管廊工程是指为了满足城市多样化的管线需求和提高城市基础设施的综合管理能力而建设的一种地下综合通道工程。

管道布置与定位是城市综合管廊工程设计的重要环节，它直接关系到工程的安全性、可靠性和经济性。

本文将从地下管道布置、管道定位、管道间距和管道分区等方面论述城市综合管廊工程技术规范中对管道布置与定位的设计要求。

1. 地下管道布置地下管道布置是指在城市综合管廊工程中如何合理布置各种管道。

首先，根据不同管道的功能和作用，分别确定各个管道的布置位置。

例如，自来水管道应优先布置在居民区，电缆管道应优先布置在商业区等。

其次，要充分考虑地下管道与地铁、地下车库等地下结构的相互关系，避免冲突和干扰。

最后，要考虑管道的交通便利性，尽量减少管道的弯曲和转角，提高管道的通行能力。

2. 管道定位管道定位是指确定管道在综合管廊中具体的位置和方向。

在城市综合管廊工程中，管道的定位需要遵循以下原则。

首先，要尽量减少管道的交叉，避免不同管道之间的干扰和冲突。

其次，要根据不同管道的特点确定其最佳的定位深度，以提高工程的安全性和可靠性。

最后，要考虑管道的维护和检修便利性，合理设置进出口和检修口，方便对管道进行维护和修理。

3. 管道间距管道间距是指同一条综合管廊中不同管道之间的距离。

合理的管道间距设计有助于减少管道之间的干扰和冲突，提高管道的安全性和可靠性。

在城市综合管廊工程中，管道间距的设计要遵循以下原则。

首先，要根据管道的直径、材质和功能等特点确定合适的管道间距。

一般来说，大直径、重要功能的管道间距可以相对大一些。

其次，要考虑管道的维护和检修便利性，合理设置间距，方便对管道进行维护和修理。

4. 管道分区管道分区是指根据城市综合管廊的不同功能，将管道划分为不同的区域。

合理的管道分区设计有助于提高工程的管理效率和安全性。

在城市综合管廊工程中，管道分区的设计要遵循以下原则。

首先，要根据管道的功能和特点确定合适的分区方式和范围。

管道排列基本原则1垂直面排列
热介质管道在上，冷介质管道在下热相
无腐蚀介质在上，有腐蚀介质在下有
小管道尽量支撑在大管道上方或者吊在大管道下方大力
气体管道在上，液体管道在下泄是料
不经常检修的在上，经常检修的在下减
高压介质在上，低压介质在下因小管
保温管道在上，不保温管道在下因管
金属管道在上，非金属管道在下非公用工程管道在上，工艺管道在下便2水平排列（尤其对于必须室内沿墙布置管线）
大管道靠墙柱，小管道靠外载常温管道靠墙，保温管道靠外
热不经常检修的靠内，经常检修的靠外检高压管道靠墙，低压管道靠外配。

管廊设计及管道设计的避让原则一、管廊高度的设计（1）横穿道路上空：次要道路4.5；主要道路6m以上；铁路7m以上；检修通道的净高不小于3.1m。

（2）下部设备高度：泵周围至少需要2.5m；换热器上5.5m；管廊上管道与设备相连时，最小净高为3.5m。

（3）考虑横梁结构和断面型式：对于双层管廊，上下层间距为1-1.5m。

装置间管廊高度，需考虑跨越区域，全厂采用一个标准，与其他装置协调。

二、管廊高度的设计管廊的宽度主要由管子根数和管径大小决定（最密集处），并加一定的余量（20%）。

同时考虑：（1）管廊下设备和通道。

（2）管间距：不同文献规范计算方法不同。

一般管廊宽度为6-10m，超过9m采用部分或全部双层管廊。

三、管架结构有单柱管架和双柱管架之分。

宽度规定，单柱管架宽度系类为0.5、1、1.5、2、3米；双柱管架宽度系列为3、4、6、8米。

采用单根钢管或者钢筋混凝土立柱加钢梁结构，大型采用钢筋混凝土框架结构。

四、管廊的柱距和管架的跨距（1）管廊的柱距与管架的跨距由敷设在其上的管道所产生的弯曲应力和挠度决定；（2）管廊的柱距和管架的跨距由敷设在其上的最小管子的允许跨度或用多数管子的允许跨度确定。

（3）管架的跨距用6-8m，DN40以下的管道用3-4m。

四、管廊上管道的布置虑管径大小因素：大口径管道尽量靠近管廊柱子，单柱管架管道均匀布置在管架柱子两侧。

考虑设备位置因素：与相连接的设备相适应，公用工程管道布置在中央。

考虑被输送物料的性质因素：低温管、不宜受热管与热管道分开布置，腐蚀性介质敷设在下层。

考虑热应力的影响：高温管道、常温管道按吹扫介质温度考虑热膨胀量、高温大口径在外侧。

考虑仪表管道、动力电缆的安全：工艺区敷设地下电缆，有腐蚀性液体渗入的地方，采用架空槽板敷设，仪表管线同电缆一起考虑。

电缆不允许布置在热管道附近或者输送腐蚀性介质下方，一般敷设在管廊走道的下面或者管廊柱子外侧。

五、装置中主管廊宽度、跨度和高度的确定应考虑因素(1)管廊的宽度1）管廊的宽度主要由管道的数量和管径的大小确定。

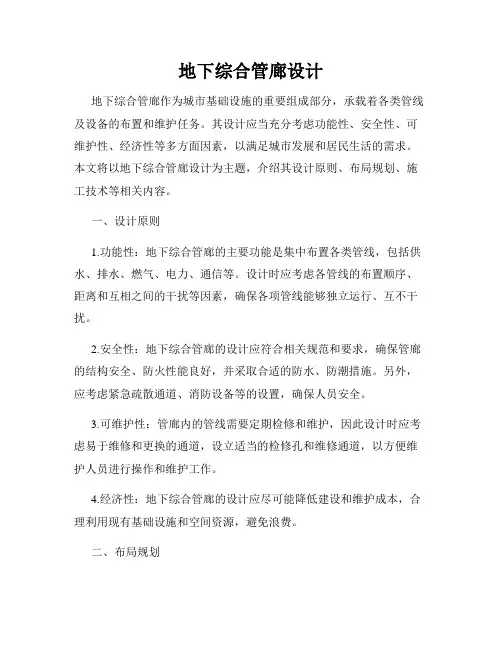

地下综合管廊设计地下综合管廊作为城市基础设施的重要组成部分，承载着各类管线及设备的布置和维护任务。

其设计应当充分考虑功能性、安全性、可维护性、经济性等多方面因素，以满足城市发展和居民生活的需求。

本文将以地下综合管廊设计为主题，介绍其设计原则、布局规划、施工技术等相关内容。

一、设计原则1.功能性：地下综合管廊的主要功能是集中布置各类管线，包括供水、排水、燃气、电力、通信等。

设计时应考虑各管线的布置顺序、距离和互相之间的干扰等因素，确保各项管线能够独立运行、互不干扰。

2.安全性：地下综合管廊的设计应符合相关规范和要求，确保管廊的结构安全、防火性能良好，并采取合适的防水、防潮措施。

另外，应考虑紧急疏散通道、消防设备等的设置，确保人员安全。

3.可维护性：管廊内的管线需要定期检修和维护，因此设计时应考虑易于维修和更换的通道，设立适当的检修孔和维修通道，以方便维护人员进行操作和维护工作。

4.经济性：地下综合管廊的设计应尽可能降低建设和维护成本，合理利用现有基础设施和空间资源，避免浪费。

二、布局规划1.管廊布置：地下综合管廊的布置应根据城市发展规划和各项管线的布局需求进行合理的规划。

可以采用分段布置或网格布置等方式，根据实际情况确定管道的长度、宽度、深度等参数。

2.进出口设置：地下综合管廊需要设置进出口，方便管线的进出和维护。

进出口应尽可能沿着主要道路或地铁线路布置，方便运输和维护工作。

3.通风与透光：地下综合管廊内空气流通和采光问题需要得到重视。

可以采取自然通风和人工通风相结合的方式，设计合适的通风口和采光窗，确保管廊内空气流通良好且有足够的自然光线。

4.配套设施：地下综合管廊通常还需要设置相关的配套设施，如控制中心、监控系统、消防设施等。

这些设施的设置应满足功能性、安全性和可维护性的要求。

三、施工技术1.地质勘察：地下综合管廊的施工之前，需要进行详细的地质勘察工作，了解地下地质情况、地下水位、土壤质量等信息，以便更好地进行设计和施工。

管廊设计及管道设计的17个避让原则管廊设计及管道设计的17个避让原则一、管廊高度的设计（1）横穿道路上空：次要道路4.5；主要道路6m以上；铁路7m以上；检修通道的净高不小于3.1m。

（2）下部设备高度：泵周围至少需要2.5m；换热器上5.5m；管廊上管道与设备相连时，最小净高为3.5m。

（3）考虑横梁结构和断面型式：对于双层管廊，上下层间距为1-1.5m。

装置间管廊高度，需考虑跨越区域，全厂采用一个标准，与其他装置协调。

二、管廊高度的设计管廊的宽度主要由管子根数和管径大小决定（最密集处），并加一定的余量（20%）。

同时考虑：（1）管廊下设备和通道。

（2）管间距：不同文献规范计算方法不同。

一般管廊宽度为6-10m，超过9m采用部分或全部双层管廊。

三、管架结构有单柱管架和双柱管架之分。

宽度规定，单柱管架宽度系类为0.5、1、1.5、2、3米；双柱管架宽度系列为3、4、6、8米。

采用单根钢管或者钢筋混凝土立柱加钢梁结构，大型采用钢筋混凝土框架结构。

四、管廊的柱距和管架的跨距（1）管廊的柱距与管架的跨距由敷设在其上的管道所产生的弯曲应力和挠度决定；（2）管廊的柱距和管架的跨距由敷设在其上的最小管子的允许跨度或用多数管子的允许跨度确定。

（3）管架的跨距用6-8m，DN40以下的管道用3-4m。

四、管廊上管道的布置虑管径大小因素：大口径管道尽量靠近管廊柱子，单柱管架管道均匀布置在管架柱子两侧。

考虑设备位置因素：与相连接的设备相适应，公用工程管道布置在中央。

考虑被输送物料的性质因素：低温管、不宜受热管与热管道分开布置，腐蚀性介质敷设在下层。

考虑热应力的影响：高温管道、常温管道按吹扫介质温度考虑热膨胀量、高温大口径在外侧。

考虑仪表管道、动力电缆的安全：工艺区敷设地下电缆，有腐蚀性液体渗入的地方，采用架空槽板敷设，仪表管线同电缆一起考虑。

电缆不允许布置在热管道附近或者输送腐蚀性介质下方，一般敷设在管廊走道的下面或者管廊柱子外侧。

城市综合管廊工程设计与布置规范城市综合管廊是一种综合利用地下空间的设施，通过将各类管线集中在同一通道内，提供了更加高效、节约空间的城市基础设施解决方案。

为了确保城市综合管廊的设计与布置具有规范性和安全性，以下是关于城市综合管廊工程设计与布置规范的一些要求。

一、工程设计与布置原则1. 综合利用原则：城市综合管廊的设计应充分考虑各类管线的需求，在确保相互协调的前提下，最大限度地利用地下空间资源。

2. 安全性原则：设计应充分考虑地质条件、地下水位、地表荷载等因素，确保管廊在建设和使用过程中的安全性。

3. 灵活性原则：设计应充分考虑未来管线的新增、改造等需求，并预留适当的空间和通道，以便进行后期维护和更新。

二、工程设计要求1. 设计方案：设计应充分考虑城市规划、环境、地质和地下空间利用等方面的因素，制定出合理的设计方案。

2. 管廊尺寸：根据管道的类型和数量，确定管廊的宽度、高度和通道数量，并确保足够的空间用于维护和检修作业。

3. 管廊布局：根据不同管道的特点和功能，合理布置管廊内的管线，确保各类管道之间的安全距离。

4. 排水系统设计：在设计过程中，应考虑管廊的排水系统，包括雨水和污水的排放管道，以及防汛设施的设置。

5. 通风系统设计：在管廊内部设置合理的通风系统，确保管廊内有足够的新鲜空气流通，减轻管廊内的温度和湿度。

三、工程布置要求1. 空间布置：按照设计方案，合理安排各类管道的布置，确保管廊内的管线减少交叉干扰，方便维护和管理。

2. 安全出口：合理设置安全出口，确保在紧急情况下人员能够快速撤离，减少安全事故的发生。

3. 标志标识：在管廊内设置清晰的标志标识，包括通道编号、管道种类、维护联系方式等，方便维护人员进行操作。

4. 视觉美化：在设计中充分考虑管廊的外观美观性，可以使用艺术装饰、绿化覆盖等方式，使管廊与周围环境相协调。

四、工程施工与验收1. 施工要求：施工单位应按照设计文件进行施工，确保工程质量和进度。

管道布置设计原则1 管道布置基本原则1.1 管道布置设计是将工艺管道及附属公用管道按一定的规则进行空间定位的过程。

GB50160、GB50136及一些相关行业标准规范已给出了这方面的准则。

本附录无意就管道的布置设计作出详细的规定，而仅仅从安全角度对管道布置设计给出了一些规定及一些指导性的实践经验。

1.2 管道布置基本原则：a) 符合管道及仪表控制流程设计的要求；b) 应符合有关的规范、标准；c) 管道布置应统筹规划，做到安全可靠、经济合理、整齐美观；d) 满足施工、操作和维修等方面的要求；e) 在确定进、出装置的管道方位与敷设方式时，应做到内外协调；f) 厂区内的全厂性管道的敷设，应与厂区内的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；g) 永久性的地上、地下管道不得穿越或跨越与其无关的工艺装置、系统单元或储罐组；h) 管道布置应满足管道柔性及设备、机泵管口允许的作用力和力矩要求，且应使管道短，弯头数量少；i) 管道布置宜做到“步步高”或“步步低”，减少“气袋”或“液袋”，否则应根据操作检修要求设置放空或放净。

管道布置应减少死区。

j) 管道布置中应能承受各种动力荷载，控制管道的振动，如：风荷载、地震引起的水平力、压力脉动、机器共振等，在地震区设计的管道应符合国家现行抗震标准规定；k) 管道布置和支承点设置应同时考虑所能承受外部或内部的动力荷载。

支承应可靠，不应发生管道与其支承件脱离、管道扭曲、下垂或立管不垂直等现象；l) 管道的净空高度、净距及埋设深度应符合现行有关标准；m) 阀门应布置在容易接近、便于操作和检修的地方。

成排管道上的阀门应集中布置，并设置操作平台及梯子。

应尽量减少阀门延伸杆或链轮操作。

如要采用，不能阻挡操作通道；n) 管道布置不应妨碍设备、机泵及其内部构件的安装、检修；o) 安全喷淋洗眼器应根据腐蚀性介质或有毒介质的性质、操作特点和防护要求等设置，其服务半径范围不应大于15m；p) 软管站应根据需要设置，站内可包括蒸汽、新鲜水、装置空气和氮气，其服务半径的范围宜为15m~20m；q) 金属管道除与阀门、仪表、设备等需要用法兰或螺纹连接者外，应尽量采用焊接连接。

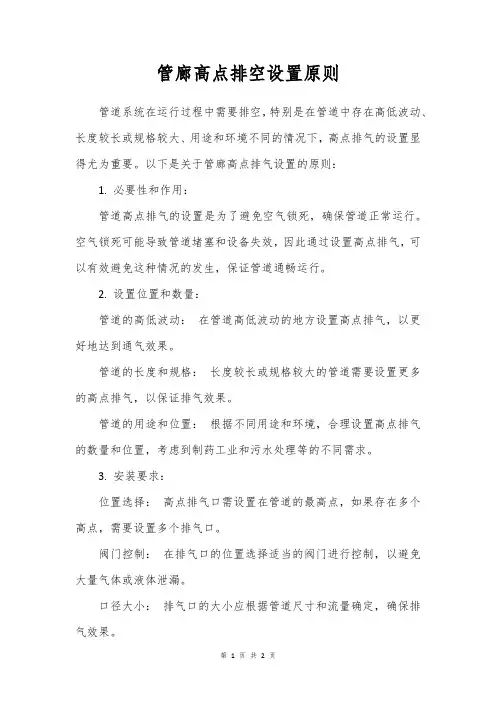

管廊高点排空设置原则管道系统在运行过程中需要排空，特别是在管道中存在高低波动、长度较长或规格较大、用途和环境不同的情况下，高点排气的设置显得尤为重要。

以下是关于管廊高点排气设置的原则：1. 必要性和作用：管道高点排气的设置是为了避免空气锁死，确保管道正常运行。

空气锁死可能导致管道堵塞和设备失效，因此通过设置高点排气，可以有效避免这种情况的发生，保证管道通畅运行。

2. 设置位置和数量：管道的高低波动：在管道高低波动的地方设置高点排气，以更好地达到通气效果。

管道的长度和规格：长度较长或规格较大的管道需要设置更多的高点排气，以保证排气效果。

管道的用途和位置：根据不同用途和环境，合理设置高点排气的数量和位置，考虑到制药工业和污水处理等的不同需求。

3. 安装要求：位置选择：高点排气口需设置在管道的最高点，如果存在多个高点，需要设置多个排气口。

阀门控制：在排气口的位置选择适当的阀门进行控制，以避免大量气体或液体泄漏。

口径大小：排气口的大小应根据管道尺寸和流量确定，确保排气效果。

材料选择：排气口和阀门的材料应选择耐腐蚀、密封性好的材料，以确保安全可靠。

4. 管廊的布置原则：形式选择：根据设备数量，可以采用一端式、直通式、L型、T 型或Π型等形式的管廊。

结构形式：管廊可分为独立式和纵梁式，材料可选择混凝土、钢管或组合管廊。

位置和方向：管廊应位于能联系主要设备的位置，宜平行于装置的长边，并满足道路、消防通道、管道、电缆沟等的要求。

5. 管廊的布置要求：上方空间利用：管廊上方可布置空冷器，下方可布置泵、换热器等，但需符合相关规定。

净高要求：管廊下作为消防通道时，净高不应小于4.5m。

宽度和柱距：宽度应满足管道数量、管径、槽架所需、预留管道等要求，柱距宜为6m~9m。

层间距和错层：多层管廊的层间距和错层宜根据管径、结构和装置规模等确定，以满足通风和操作要求。

通过以上原则的合理应用，可以确保管道系统的正常运行和维护，有效避免了空气锁死等问题的发生，提高了管道系统的可靠性和安全性。

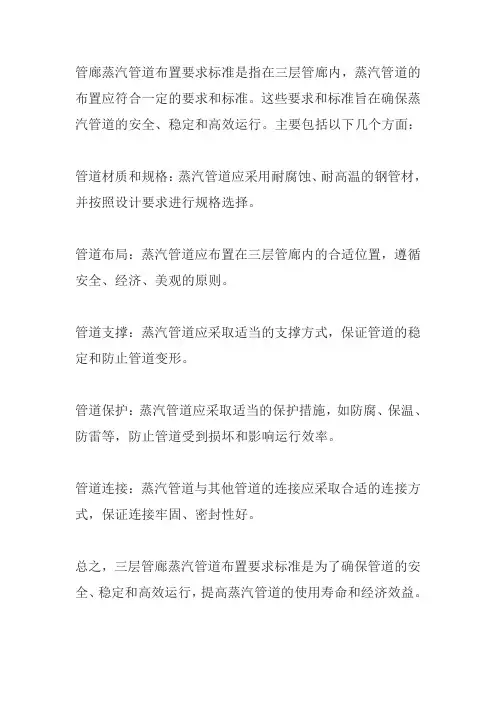

管廊蒸汽管道布置要求标准是指在三层管廊内，蒸汽管道的布置应符合一定的要求和标准。

这些要求和标准旨在确保蒸汽管道的安全、稳定和高效运行。

主要包括以下几个方面：
管道材质和规格：蒸汽管道应采用耐腐蚀、耐高温的钢管材，并按照设计要求进行规格选择。

管道布局：蒸汽管道应布置在三层管廊内的合适位置，遵循安全、经济、美观的原则。

管道支撑：蒸汽管道应采取适当的支撑方式，保证管道的稳定和防止管道变形。

管道保护：蒸汽管道应采取适当的保护措施，如防腐、保温、防雷等，防止管道受到损坏和影响运行效率。

管道连接：蒸汽管道与其他管道的连接应采取合适的连接方式，保证连接牢固、密封性好。

总之，三层管廊蒸汽管道布置要求标准是为了确保管道的安全、稳定和高效运行，提高蒸汽管道的使用寿命和经济效益。

城市综合管廊工程技术规范之管道布置与设计原则管道布置与设计原则是城市综合管廊工程技术规范中的重要内容。

合理的管道布置和设计原则在城市综合管廊工程的建设中起着至关重要的作用。

本文将从管道布置的原则、管道设计的原则以及管道布置与设计的关系三个方面进行探讨。

一、管道布置的原则在城市综合管廊工程中，管道布置的合理性直接关系到工程的安全、可靠性以及项目的投资效益。

以下是管道布置的原则：1.综合利用原则：在管道布置过程中，应充分利用地下空间，尽量避免新地下管道的开挖，充分利用已有的管道走廊，提高空间利用率，减少对城市环境的破坏。

2.合理布局原则：在管道布置中，应根据地下管道的种类和功能，合理布局，确保各管道之间的安全间距，避免相互干扰和冲突，确保工程的安全运行。

3.公共利益原则：在管道布置过程中，应注重公共利益，确保各类管道的功能需求，满足城市发展的需要，提高城市的公共服务水平。

二、管道设计的原则管道设计是城市综合管廊工程的关键环节之一，其设计质量直接关系到工程的运行效果和设备的可维护性。

以下是管道设计的原则：1.安全可靠原则：管道设计应以确保工程安全可靠为前提，合理选择材料、施工工艺和设备，确保管道的牢固性和抗压性，防止泄漏和破损等安全事故的发生。

2.经济合理原则：管道设计应将经济因素作为重要考虑因素，合理选择管道管径、施工方法和设备配置，降低工程的建设成本和运营成本，提高经济效益。

3.可维护性原则：管道设计应注重设备的可维护性，合理设置检修孔、阀门和管道支撑等设施，方便设备的检修和维护，提高工程的可持续运行性。

三、管道布置与设计的关系管道布置和设计是密不可分的，布置的合理性对设计起着重要的指导作用，而设计的合理性也是布置的基础。

在城市综合管廊工程中，需要平衡管道布置的空间利用和管道设计的技术要求。

1.布置指导设计：管道布置的合理性可以为管道设计提供指导，合理的布置可以减小管道的长度、降低施工难度，为设计提供了便利。

综合管廊管线入廊分析及设计原则探讨发表时间：2018-07-23T12:11:43.877Z 来源：《基层建设》2018年第18期作者：辛磊[导读] 摘要：在城市化进程加速、空间资源紧张的背景下，综合管廊设计合理与否极其重要。

西安市政设计研究院有限公司陕西西安 710068摘要：在城市化进程加速、空间资源紧张的背景下，综合管廊设计合理与否极其重要。

本文重点对入廊管线的类别及理由进行分析，并探讨了相关设计原则，为今后的设计工作提供参考。

关键词：综合管廊；入廊管线；设计原则引言城市综合管廊是城市地下用于容纳电力、通信、燃气、给水、中水等两类及以上城市工程管线的构筑物及附属设施，包括干线综合管廊、支线综合管廊和缆线管廊。

城市综合管廊中包含多种市政管线，通过统一的规划和建设，可避免相关管线产权单位的无序建设，可显著提高城市综合管理水平和效率。

一、管线入廊分析根据《城市综合管廊工程技术规范》（GB50838-2015）中第3.0.1条：“明确了给水、雨水、污水、再生水、天然气、热力、电力、通信等城市主要工程管线可纳入综合管廊”。

笔者将根据主要工程管线特点及管廊情况对管线是否入廊进行分析。

1、给水管线给水管线为常见的城市工程管线，全部采用压力流，不受道路或地面坡度的影响，以固定埋深的形式敷设于地下，具备纳入综合管廊的竖向条件。

其在管廊中运行，易于安装维护，能够有效减少因地面不均匀沉降、道路反复开挖、地下土壤腐蚀等造成的管道破损，有助于提高管道的使用寿命，故给水管线适宜纳入综合管廊。

2、排水管线排水管线包含雨水管线、污水管线，该两种管线常以重力流形式存在，受道路和地面坡度的影响，管线埋深增减变化较大，需统筹协调拟建综合管廊路段情况与排水管线的问题。

对于排水管线坡向与管廊坡向一致的，通过调整排水管道在管廊内的相对位置可达到与管廊竖向协调。

在竖向条件可协调的情况下纳入综合管廊统一建设是可行的，故排水管线（重力流）满足竖向条件时可纳入综合管廊。

管廊的布置与设计规范管廊是城市基础设施中不可或缺的一部分，它承载着电力、通信、给水、燃气等各类管线，通过管道布置规划合理的管廊设计，可以提高城市基础设施的管理效率和维护便利性。

以下是管廊的布置与设计规范。

一、布置规范：1.管廊的布置应遵循“节约用地、优化布局、统筹规划、灵活配置”的原则，尽量减少地下管线的敷设数量和面积。

2.管廊与地下管线的布置应与城市规划、道路规划和建筑布局相协调，避免过于密集或冲突。

3.管廊的布置应考虑到地下管线的敷设深度和埋设方式，通常应在地下基坑或地下车库下方进行敷设。

4.管廊可分为主干管廊和支线管廊，主干管廊应尽量贯通城市各大区域，支线管廊则布置在相应的各个小区域内。

5.管廊应尽量避免穿越建筑、道路或其他存在缺陷或冲突的区域。

二、设计规范：1.管廊的设计应遵循安全、稳定、可靠的原则，确保管线的正常运行和安全使用。

2.管廊内的管道应按照相应的规范要求进行选材和设计，保证管道的承载能力和耐用性。

3.管廊的设计应符合相关管线的敷设规范，包括敷设深度、埋设方式等，以确保管线的规范运行。

4.管廊内的通风、照明等设施应满足相应的标准要求，保证工作环境的安全和舒适。

5.管廊内的防火、防水、防腐等措施应按照相关标准和规范进行设计和施工，以确保管线的安全性和可靠性。

6.管廊的设计应考虑到维护和检修的便利性，包括通道宽度、通道高度、检修孔的设置等。

7.管廊的设计应充分考虑未来的扩容需求，预留相应的空间和设施，以便后续的管线敷设和维护。

综上所述，管廊的布置与设计规范对于城市基础设施的有效管理和维护至关重要。

在布置规范方面，要注重节约用地、优化布局，统筹规划和灵活配置管廊。

在设计规范方面，要注重安全、稳定、可靠，满足相关管线的敷设规范，确保管线的正常运行和安全使用。

同时，要充分考虑通风、照明、防火、防水、防腐等设施的设置，以及维修和扩容需求的预留。

只有遵守这些规范，才能保证管廊的有效运行和城市基础设施的可持续发展。

石油化工装置管廊上管道设计的要点分析发布时间：2022-07-22T05:15:22.766Z 来源：《建筑实践》2022年第41卷第3月第5期作者：姚树华刘长斌[导读] 由于石化行业的特殊性，其工艺比较复杂姚树华刘长斌中海油安全技术服务有限公司,天津市，300451摘要：由于石化行业的特殊性，其工艺比较复杂，因此，在实施过程中要进行非常严格的操作管理，同时还应了解石化设备管道的设计要点。

采用现代高技术，合理规划管道布局，并对管道进行持续优化，提高管道在管廊布局中的合理性。

该方法能有效地提高石化装置管道布置的合理性，实现更加协调的布置，保证各管道的协调。

因此，在石化设备中，管道的设计就显得尤为重要。

本文主要介绍了石化设备管廊上管道的设计要点，探讨了管道布置的原理和方法。

关键词：石化行业；设备管道；管廊引言：作为工业发展的主要能源，石油的需求日益增加，石化设备的使用范围不断扩大，石化设备是将原油转换成其它产品的主要载体，而石化设备所承担的蒸馏、分析、吸收、分馏等过程，直接关系到石化产品的品质。

在石化管道系统中，石化管道作为一种特殊的输送设备，其运行的安全性一直受到石化公司的高度关注，如何保证其安全使用已成为当前的一个重大课题，所以必须对管道进行科学的设计，以保证油田的安全。

1.石油化工装置管廊上管道设计的要点（1）为保证具有较高热胀率的管道具有良好的吸热特性，必须采用门式的补偿器，若有多条高温管道同时存在，补偿装置应集中设置，以便使其它管道能够顺畅地通过，因此必须设置一定的补偿高度，并使之具有水平形状。

（2）在确定管廊标准高度时应在确定管道布置顺序的基础上，按原设计标高进行设计。

如果管道的顺序发生了变化，那么在拐弯的时候，高度就会发生变化。

在管道设计时应为后续的电力桥架和仪表支架的安装预留足够的空间。

因为输油管道需要泵本体在通道下面，因此需要考虑泵本体的大小，以便为其预留一定的空间。

管道的宽度不能超过九米，如果超过了这个范围，就必须要有一根柱子来支撑。

城市综合管廊工程设计技术规范一、概述城市综合管廊是指为解决城市基础设施建设和管理中的矛盾、提高城市运行效率而设计和建造的一种基础设施工程。

它通过将各类城市管线（如电力、通信、给水、排水等）集中布置于地下管廊中，使得城市管线的建设和管理更加便捷高效。

二、设计原则1.综合性原则：综合管廊的设计应考虑各类管线需求，确保综合管廊能够容纳并运行各类管线设备。

2.安全性原则：综合管廊的设计应符合相关安全标准，确保在设计、建造和运行过程中，管廊及其周围环境安全可靠。

3.可持续性原则：综合管廊的设计应注重资源节约和环境保护，采用可持续发展的原则，促进城市的可持续发展。

三、设计步骤1.需求分析：在设计综合管廊之前，应对城市的基础设施需求进行充分的调研和分析，明确所需容纳的各类管线及其布置要求。

2.管廊布置设计：根据需求分析的结果，制定管廊布置方案，包括各类管道的位置、布线方式以及布置深度等。

3.管廊尺寸设计：根据待容纳的管线尺寸和数量，设计出合适的管廊截面尺寸，满足管线的布置要求。

4.进出口设计：根据需要进出综合管廊的设备和人员，设计管廊的进出口位置和规模，保证进出管廊的便利性和安全性。

5.防水、防火设计：对综合管廊进行防水、防火设计，确保管廊在不同气候和环境条件下的安全运行。

6.通风、排烟设计：设计合理的通风、排烟系统，保证综合管廊内空气的畅通和烟气的排放。

7.监控、管理系统设计：设计综合管廊的监控、管理系统，对管廊的运行状态进行实时监测和管理，提高工作效率和安全保障水平。

四、设计要求1.结构设计要求：综合管廊的结构设计应满足承载管线设备和运行负荷的要求，确保其抗震、抗风、抗冻等性能良好。

2.材料选用要求：综合管廊的材料选用应符合相关标准和规范，保证材料的抗腐蚀、防水、防火等性能。

3.施工要求：综合管廊的施工应按照相关施工规范进行，包括管道埋设、施工工艺、质量控制等。

4.运行管理要求：综合管廊的运行管理应建立科学的管理制度和责任机制，确保管廊设备和管线的正常运行。

城市综合管廊工程技术规范管道布置与维护指南工程概述城市综合管廊工程作为一种新型的城市基础设施建设方式，为城市的各类管线提供了集中布置、统一管理、便捷维护的解决方案。

在这篇文章中，我们将详细介绍城市综合管廊工程技术规范下的管道布置与维护指南。

1. 管道布置1.1 管道布置原则城市综合管廊工程的管道布置应遵循以下原则：首先，根据城市规划和管道需求确定布置方案；其次，考虑给水、排水、燃气等管道的分布特点，合理划定管廊的定位和尺寸；最后，充分考虑工程的经济性和可维护性。

1.2 管道布置步骤管道布置的步骤包括以下几个方面：首先，进行前期调研和方案设计，确定管廊的起点、终点和线路走向；其次，根据管道类型和功能需求，确定不同管道在管廊中的布置方式；最后，制定管道布置的详细方案，包括管道的平面布置、纵断面布置和线路标识等。

2. 管道维护2.1 管道维护原则城市综合管廊工程的管道维护应遵循以下原则：首先，定期检查和维护各个管道的运行状态，防止出现泄漏、堵塞等问题；其次，建立健全的巡检和维护机制，确保及时发现和处理问题；最后，采用先进的管理技术和设备，提高维护效率和质量。

2.2 管道维护步骤管道维护的步骤包括以下几个方面：首先，建立管道维护档案，包括管道的基本信息、维护记录等；其次，制定巡检和维护计划，明确维护的时间、内容和责任部门；最后，进行巡检和维护工作，包括清理管道、修复漏水和更换老化设备等。

3. 技术规范城市综合管廊工程技术规范是管道布置与维护工作的指导文件，其中包括了建设、设计、施工和运维等各个环节的要求和标准。

根据不同的管道类型和功能需求，技术规范详细规定了管道的材料选用、布置尺寸和维护频次等。

结论城市综合管廊工程技术规范在管道布置与维护方面提供了重要的指导，为城市基础设施的高效运行和可持续发展提供了支持。

通过遵循规范要求，合理布置管道和科学维护管道，我们能够提高城市管网系统的安全性、可靠性和可维护性，为城市发展和居民生活提供更好的保障。

城市综合管廊燃气管线入廊技术规程一、前言城市综合管廊作为城市基础设施的重要组成部分，承载着各种公用管线的功能，其中包括燃气管线。

燃气管线入廊技术规程是为了确保燃气管线在城市综合管廊中安全、高效、可靠地运行而制定的一系列规定和标准。

本文将对燃气管线入廊技术规程的要点进行详细介绍。

二、入廊设计1. 入廊管道布置燃气管线的入廊布置应符合以下原则：管线布置合理、管道走向直接、管线布局紧凑、管道与其他管线的交叉保持适当的间距、避免强电、强磁干扰。

2. 入廊管道材料选择入廊燃气管道应选用耐腐蚀、抗压能力强的材料，如钢管、钢塑复合管等。

管道材料的选择应符合国家相关标准，并进行必要的材料试验和认证。

三、入廊施工1. 施工前准备施工前应制定详细的施工方案，并组织专业施工人员进行技术培训和安全教育。

施工前还需进行现场勘察，确保施工过程中不会对周边环境和其他管线造成损害。

2. 施工工艺入廊燃气管线的施工工艺应包括管道敷设、管道连接、管道保护等环节。

敷设过程中应注意管道的坡度、弯头的数量和角度，确保燃气流动畅通。

管道连接应采用可靠的连接方式，如焊接、承插连接等。

管道保护应包括防腐、防水、防撞等措施。

四、入廊验收1. 施工验收入廊燃气管线施工完成后，应进行验收。

验收内容包括管道布置是否符合设计要求、管道材料是否合格、管道连接是否牢固等。

验收过程中还应进行必要的试压、泄漏检测等测试，确保管线的安全运行。

2. 风险评估和监测入廊燃气管线的运行过程中，应进行定期的风险评估和监测。

风险评估包括管道的腐蚀、老化情况等，监测内容包括管道的压力、温度等参数。

如发现异常情况，应及时采取措施进行修复或更换。

五、安全管理1. 安全意识培养入廊燃气管线的相关人员应接受必要的安全培训，增强安全意识和应急处理能力。

培训内容包括燃气泄漏的识别、报警和应急处理等。

2. 安全设施和标识入廊燃气管线应设置相应的安全设施和标识，包括防火、防爆、防雷等设施，以及警示标识和安全标识牌。
