(完整版)透镜及其应用知识点梳理

初中物理之透镜及其应用知识点1.透镜的定义和分类：透镜是一种光学元件，可以将光线聚焦或发散。

根据透镜的形状和作用方式，透镜可以分为凸透镜和凹透镜。

凸透镜可以将光线聚焦，凹透镜可以将光线发散。

2.透镜的主轴和焦点：透镜的主轴是连接透镜两个曲面的直线。

透镜的焦点是透镜上光线经过折射后汇聚或发散的点。

凸透镜的焦点分为物距焦点和像距焦点，物距焦点是平行光线经过凸透镜折射后汇聚的点，像距焦点是入射光线平行于主轴时折射后与主轴的焦点。

凹透镜的焦点是入射光线平行于主轴折射后向后延长的交点。

3.焦距和光焦度：透镜的焦距是由透镜与物体之间的距离和物体的位置所决定的。

焦距是透镜与物体的距离和像差的关系，焦距越短，像差越大。

焦距的倒数称为透镜的光焦度，光焦度的单位是度，符号为D。

4.透镜成像原理：透镜根据成像原理可以将物体的信息投射到屏幕上。

当物体远离凸透镜时，通过凸透镜的光线经过折射后会汇聚到焦点上，形成倒立、实际、缩小的实像。

当物体靠近凸透镜时，通过凸透镜的光线经过折射后会发散，无法形成实像，只有正立、虚拟、放大的像。

对于凹透镜，无论物体的距离如何，透镜都会将光线发散，因此无法在屏幕上形成实像。

5.透镜的应用：（1）放大镜：放大镜是一种凸透镜，通过将光线汇聚到焦点上，可以将近距离的物体放大，使人眼观察更清晰。

（2）望远镜：望远镜由凸透镜和凹透镜组成，通过先用凸透镜聚焦，然后再用凹透镜将光线发散，形成虚拟的放大像，使视觉更加清晰。

（3）显微镜：显微镜也是由凸透镜和凹透镜组成，通过凸透镜放大物体，然后通过凹透镜将光线发散，形成虚拟的放大像，使人眼能够观察微小物体。

（4）相机和眼镜：相机镜头和眼镜镜片利用透镜的成像原理，调节焦距和光焦度，使物体的像在胶片或眼睛的视网膜上成像，从而实现拍摄或观察物体的功能。

以上就是透镜及其应用的主要知识点。

透镜作为一种常见的光学元件，应用广泛，掌握透镜的工作原理和成像规律，能够更好地理解和应用透镜的功能。

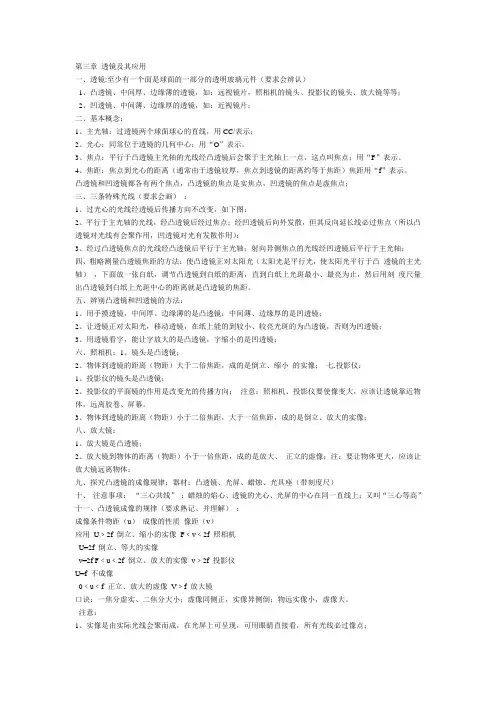

第三章透镜及其应用一、透镜:至少有一个面是球面的一部分的透明玻璃元件（要求会辨认）1、凸透镜、中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；2、凹透镜、中间薄、边缘厚的透镜，如：近视镜片；二、基本概念：1、主光轴：过透镜两个球面球心的直线，用CC/表示；2、光心：同常位于透镜的几何中心；用“O”表示。

3、焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。

4、焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f”表示。

凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点；三、三条特殊光线（要求会画）：1、过光心的光线经透镜后传播方向不改变，如下图：2、平行于主光轴的光线，经凸透镜后经过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）：3、经过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于主光轴；四、粗略测量凸透镜焦距的方法：使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。

五、辨别凸透镜和凹透镜的方法：1、用手摸透镜，中间厚、边缘薄的是凸透镜；中间薄、边缘厚的是凹透镜；2、让透镜正对太阳光，移动透镜，在纸上能的到较小、较亮光斑的为凸透镜，否则为凹透镜；3、用透镜看字，能让字放大的是凸透镜，字缩小的是凹透镜；六、照相机：1、镜头是凸透镜；2、物体到透镜的距离（物距）大于二倍焦距，成的是倒立、缩小的实像；七.投影仪：1、投影仪的镜头是凸透镜；2、投影仪的平面镜的作用是改变光的传播方向；注意：照相机、投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕。

3、物体到透镜的距离（物距）小于二倍焦距，大于一倍焦距，成的是倒立、放大的实像；八、放大镜：1、放大镜是凸透镜；2、放大镜到物体的距离（物距）小于一倍焦距，成的是放大、正立的虚像；注：要让物体更大，应该让放大镜远离物体；九、探究凸透镜的成像规律：器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）十、注意事项：“三心共线”：蜡烛的焰心、透镜的光心、光屏的中心在同一直线上；又叫“三心等高”十一、凸透镜成像的规律（要求熟记、并理解）：成像条件物距（u）成像的性质像距（v）应用U﹥2f 倒立、缩小的实像F﹤v﹤2f 照相机U=2f 倒立、等大的实像v=2f F﹤u﹤2f 倒立、放大的实像v﹥2f 投影仪U=f 不成像0﹤u﹤f 正立、放大的虚像V﹥f 放大镜口诀：一焦分虚实、二焦分大小；虚像同侧正，实像异侧倒；物远实像小，虚像大。

第三章《透镜及其应用》复习提纲一、光的折射1、定义：光从一种介质斜射入另一种介质时，传播方向一般会发生变化；这种现象叫光的折射现象。

2、光的折射定律：三线同面,法线居中,空气中角大,光路可逆⑴折射光线，入射光线和法线在同一平面内。

⑵折射光线和入射光线分居与法线两侧。

⑶光从空气斜射入水或其他介质中时，折射角小于入射角，属于近法线折射。

光从水中或其他介质斜射入空气中时，折射角大于入射角，属于远法线折射。

光从空气垂直射入（或其他介质射出），折射角=入射角= 0 度。

3、应用：从空气看水中的物体，或从水中看空气中的物体看到的是物体的虚像，看到的位置比实际位置高练习：☆池水看起来比实际的浅是因为光从水中斜射向空气中时发生折射，折射角大于入射角。

☆蓝天白云在湖中形成倒影，水中鱼儿在“云中”自由穿行。

这里我们看到的水中的白云是由光的反射而形成的虚像，看到的鱼儿是由是由光的折射而形成的虚像。

二、透镜1、名词：薄透镜：透镜的厚度远小于球面的半径。

主光轴：通过两个球面球心的直线。

光心：（O）即薄透镜的中心。

性质：通过光心的光线传播方向不改变。

焦点（F ）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。

焦距（f ）：焦点到凸透镜光心的距离。

2、典型光路三、凸透镜成像规律及其应用1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

2、实验结论：（凸透镜成像规律）F 分虚实,2f 大小,实倒虚正,具体见下表:３、对规律的进一步认识：⑴u ＝f 是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。

⑵u ＝2f 是像放大和缩小的分界点⑶当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。

第五章第1节透镜一、凸透镜和凹透镜1、透镜是利用光的折射原理制成的光学元件，由透明物质制成。

2、透镜的两个表面至少一个是球面的一部分。

3、透镜的光心与主光轴。

主光轴：透镜上通过两个球心的直线叫做主光轴。

光心（O）：每个透镜上主光轴上都有一个特殊的点，凡是通过该点的光，其传播方向不改变，这个点叫做光心。

二、透镜对光的作用1、凸透镜对光的作用凸透镜对光有会聚作用，凸透镜又叫做会聚透镜。

2、凸透镜的焦点和焦距焦点（F）：平行于主轴的平行光通过凸透镜后会聚于一点。

焦距（f）：焦点到光心的距离。

小结：凸透镜有两个实焦点，两侧的两个焦距相等。

小结：凸透镜的焦距越小，透镜对光的会聚作用越强。

小结：光路可逆。

小结（特殊光线）：焦点处发出的一束光透过凸透镜后可以形成平行光。

小结：凸透镜对所有光都起会聚作用，但会聚后的光线不一定相交。

3、凹透镜对光的作用凹透镜对光有发散作用，凹透镜又叫做发散透镜。

4、凹透镜的焦点和焦距平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点（F）。

小结：凹透镜有两个虚焦点。

小结：光路可逆。

小结（特殊光线）：延长线在焦点处的一束光透过凹透镜后可以形成平行光。

小结：凹透镜对所有光都起发散作用，但发散后的光线不一定都散开。

三、透镜的原理通过三棱镜的光线经三棱镜两次折射后向三棱镜底部偏折。

四、透镜的三条特殊光线1.通过光心的光线:传播方向不改变。

2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。

3.经过凸透镜焦点的光线:折射后平行于主光轴射出。

对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出。

第2节生活中的透镜一、照相机1、主要构造（1）镜头：相当于凸透镜。

（2）胶片：相当于光屏。

（3）调节控制系统：①取景窗：观察所拍景物；②光圈环：控制进入镜头的光的多少；③快门：控制曝光时间。

④调焦环：调节镜头到胶片间的距离，即像距。

初中物理之透镜及其应用知识点知识网络透镜1、凸透镜：（1）中间厚边缘薄的透镜叫凸透镜。

（2）凸透镜对光线有会聚作用。

2、凹透镜：（1）中间薄边缘厚的透镜叫凹透镜。

（2）凹透镜对光线有发散作用。

3、透镜的主光轴和光心：如下图所示：透镜上通过两个球心的直线CC′叫主光轴；主光轴上有一个特殊点，通过该点的光其传播方向不变，这个点是光心。

4、凸透镜的焦点、焦距（１）焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。

（２）焦点到光心的距离叫焦距，用“f”表示。

要点诠释：1、凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。

透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。

2、凸透镜对光具有会聚作用，并不是说光通过凸透镜后一定会聚在一点或一定是一束会聚光束。

会聚是相对于不发生折射时的光来说的。

3、凹透镜对光具有发散作用，并不是说通过凹透镜后的光束一定是发散的或延长不相交。

发散是相对于不发生折射时的光来说的。

探究凸透镜成像规律1、实验目的：观察凸透镜成各种像的条件2、实验器材：凸透镜、光具座、蜡烛、光屏、火柴3、实验步骤：（1）共轴调节,把蜡烛、凸透镜、光屏依次摆放在光具座上。

点燃蜡烛，调整蜡烛、凸透镜、光屏的中心大致在同一高度。

（2）把蜡烛放在较远处，使，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察这个像是倒立的还是正立的，是放大的还是缩小。

测量像距和物距。

（3）把蜡烛移向凸透镜，让蜡烛到凸透镜的距离等于，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察像到凸透镜的距离、像的倒正和大小。

测量像距和物距。

（4）把蜡烛再靠近凸透镜，让蜡烛到凸透镜的距离在，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察像到凸透镜的距离、像的倒正和大小。

测量像距和物距。

（5）把蜡烛继续靠近凸透镜，让蜡烛在凸透镜的焦点上，移动光屏，看是否能够成像（6）把蜡烛移动到凸透镜的焦点以内，移动光屏，在光屏上还能看到烛焰的像吗?2、凸透镜成像规律记忆口诀：“一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。

第五章透镜及其应用第一节透镜一、透镜的分类1、中间厚、边缘薄的透镜叫凸透镜；中间薄、边缘厚的透镜叫凹透镜。

2、通过两个球面球心的直线叫做主光轴，简称主轴；主轴上有个特殊的点，通过这个点的光传播方向不改变，这个点叫做光心。

3、镜的分类：二、透镜对光的作用1、凸透镜对光有会聚作用，即光折射后偏向主轴；因此，凸透镜也叫会聚透镜。

2、凹透镜对光有发散作用，即光折射后偏离主轴；因此，凹透镜也叫发散透镜。

三、焦点和焦距1、凸透镜能使跟主轴平行的光线折射后会聚于主轴上的某一点，这个点叫做“F”表示；焦点，用字母2、焦点到光心的距离叫做焦距，用字母“f”表示；焦距越短，会聚作用越强。

3、凸透镜的两侧各有一个焦点，它们到光心的距离相等。

4、凹透镜的焦点是平行于主轴的光线折射后的折射光线的反向延长线交于主轴上的点，没有实际光线交于这点，故为虚焦点。

四、三种特殊光线1、过光心的光线，经透镜折射后，其传播方向不改变；2、平行于主轴的光线，经凸透镜折射后将会聚于异侧焦点，（利用这一点可测凸透镜的焦距）经凹透镜折射后将变得发散，其折射光线的反向延长线过同侧焦点；3、对凸透镜来说，从焦点发出的光经凸透镜折射后将平行主轴射出；对凹透镜来说，延长线过焦点的光经凹透镜折射后将平行主轴射出。

第二节生活中的透镜一、照相机1、镜头的作用就相当于一个凸透镜。

来自物体（人或景物）的光经镜头折射后会聚在胶片上，形成被照物体的像。

2、照相机工作原理：当物距（物体到光心的距离，用“U”表示）大于 2 倍焦距时，成倒立、缩小的实像（实际光线会聚而成的像）。

二、投影仪1、镜头的作用就也相当于一个凸透镜。

来自投影片（物体）的光，经凸透镜折射后会聚于天花板上，形成图案的像。

2、投影仪的工作原理：当物距小于 2 倍焦距大于焦距时，成倒立、放大的实像。

三、放大镜1、实质：放大镜实质上是一个焦距较短的凸透镜。

2、使用方法：把放大镜放在物体跟眼睛之间，适当调整距离，就可以看清物体的细微之处，起到放大图像的作用。

透镜及其应用知识点总结-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN透镜及其应用一、知识网络结构图二．凸透镜成像原理图（眼睛直接看像时必须有来自物体的光能够进入人眼①定义： 中间厚、边缘薄的透镜②作用：凸透镜对光线具有 会聚 作用①定义： 中间薄、边缘厚的透镜 ②作用：凹透镜对光线具有 发散作用 透镜（1）凸透镜 （2）凹透镜 ①主光轴：通过两个球面球心的直线 ②光心：透镜的中心 ③焦点：跟主光轴平行的光线会聚在主光轴上的一点④焦距：焦点到凸透镜光心的距离（3）几个 概念 ①F 点是 实像与虚像 的分界点②2F 点是 放大的实像与缩小的实像 的分界点 ③物体越靠近F 点，像越 大 ，像距越 大 凸透镜成像规律①u ＞2f 时，照相机：倒立、缩小的实像，像距为f ＜v ＜2f ②f ＜u ＜2f 时，投影仪：倒立、放大的实像，像距为v ＞2f ③u ＜f 时，放大镜： 正立、放大的虚像，像距为|v|＞u （1）几个特殊点 （2）成像规律①原理： 凸透镜可以成正立、放大的虚像 ②操作：物体离F 越近，像越 大 ；一般情况下，为了使像变得更大，物体离放大镜的距离应 远 些,但距①原理：凸透镜可以成倒立、放大的实像②操作：物体离镜头越近，像越 大 ，投影仪与幕布（墙）原因：晶状体太 薄 了，对光的会聚能力太 弱 ，像呈现在视网膜的 后方 原因：晶状体太厚 了，对光的会聚能力太 强 ，像呈现在视网膜的 前方 眼球的结构：晶状体（相当于凸透镜）、视网膜（相当于光屏） 眼睛的工作原理（照相机）：凸透镜可以成倒立、缩小的实像 眼睛的调焦： 调节晶状体的厚薄程度，改变焦距 ① 眼睛 ②近视眼 ③远视眼 凸透镜的应用 眼睛 照相机 ①原理： 凸透镜可以成倒立、缩小的实像 ②调焦： 改变胶卷到凸透镜的距离（像距）获得清晰的像 投影仪（幻灯机） 放大镜显微镜：由两个焦距不同的凸透镜组合而成 望远镜：常用的望远镜是由两个焦距不同的凸透镜组合而成照相机、摄像机原理（物体与相机的距离是物距u，底片到镜头的距离是相距v。

知识网络透镜1、凸透镜：（1）中间厚边缘薄的透镜叫凸透镜。

（2）凸透镜对光线有会聚作用。

2、凹透镜：（1）中间薄边缘厚的透镜叫凹透镜。

（2）凹透镜对光线有发散作用。

3、透镜的主光轴和光心：如下图所示：透镜上通过两个球心的直线CC′叫主光轴；主光轴上有一个特殊点，通过该点的光其传播方向不变，这个点是光心。

4、凸透镜的焦点、焦距（１）焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。

（２）焦点到光心的距离叫焦距，用“f”表示。

要点诠释：1、凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。

透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。

2、凸透镜对光具有会聚作用，并不是说光通过凸透镜后一定会聚在一点或一定是一束会聚光束。

会聚是相对于不发生折射时的光来说的。

3、凹透镜对光具有发散作用，并不是说通过凹透镜后的光束一定是发散的或延长不相交。

发散是相对于不发生折射时的光来说的。

探究凸透镜成像规律中考复习—透镜及其应用探究凸透镜成像的规律1、实验目的：观察凸透镜成各种像的条件2、实验器材：凸透镜、光具座、蜡烛、光屏、火柴3、实验步骤：（1）共轴调节,把蜡烛、凸透镜、光屏依次摆放在光具座上。

点燃蜡烛，调整蜡烛、凸透镜、光屏的中心大致在同一高度。

（2）把蜡烛放在较远处，使，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察这个像是倒立的还是正立的，是放大的还是缩小。

测量像距和物距。

（3）把蜡烛移向凸透镜，让蜡烛到凸透镜的距离等于，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察像到凸透镜的距离、像的倒正和大小。

测量像距和物距。

（4）把蜡烛再靠近凸透镜，让蜡烛到凸透镜的距离在，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察像到凸透镜的距离、像的倒正和大小。

测量像距和物距。

（5）把蜡烛继续靠近凸透镜，让蜡烛在凸透镜的焦点上，移动光屏，看是否能够成像（6）把蜡烛移动到凸透镜的焦点以内，移动光屏，在光屏上还能看到烛焰的像吗?凸透镜成像规律记忆口诀“一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。

初二物理：透镜及其应用知识点初二物理：透镜及其应用知识点一、光的折射1、定义：光从一种介质斜射入另一种介质时，传播方向一般会发生变化;这种现象叫光的折射现象。

2、光的折射定律：三线同面,法线居中,空气中角大,光路可逆。

⑴折射光线，入射光线和法线在同一平面内。

⑵折射光线和入射光线分居与法线两侧。

⑶ 光从空气斜射入水或其他介质中时，折射角小于入射角，属于近法线折射。

光从水中或其他介质斜射入空气中时，折射角大于入射角，属于远法线折射。

光从空气垂直射入(或其他介质射出)，折射角=入射角= 0 度。

3、应用：从空气看水中的物体，或从水中看空气中的物体看到的是物体的虚像，看到的位置比实际位置高☆池水看起来比实际的浅，是因为光从水中斜射向空气中时发生折射，折射角大于入射角。

☆蓝天白云在湖中形成倒影，水中鱼儿在“云中”自由穿行。

这里我们看到的水中的白云是由光的反射而形成的“虚像”，看到的鱼儿是由是由光的折射而形成的“虚像”。

二、透镜1、名词：透镜：由透明材料磨制而成，两个折射面都是球面，或一面是球面另一面是平面的透明体。

凸透镜：中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等;凹透镜：中间薄、边缘厚的透镜，如：近视镜片;主光轴：通过两个球面球心的直线。

光心：(O)即薄透镜的中心。

性质：通过光心的光线传播方向不改变。

焦点(F)：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。

焦距(f)：焦点到凸透镜光心的距离。

三、凸透镜成像规律及其应用1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内;②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度;④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

2、实验结论：(凸透镜成像规律)F分虚实,2f大小,实倒虚正,3、对规律的进一步认识：⑴u=f是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。

知识网络透镜1、凸透镜：（1）中间厚边缘薄的透镜叫凸透镜。

（2）凸透镜对光线有会聚作用。

2、凹透镜：（1）中间薄边缘厚的透镜叫凹透镜。

（2）凹透镜对光线有发散作用。

3、透镜的主光轴和光心：如下图所示：透镜上通过两个球心的直线CC′叫主光轴；主光轴上有一个特殊点，通过该点的光其传播方向不变，这个点是光心。

4、凸透镜的焦点、焦距（１）焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。

（２）焦点到光心的距离叫焦距，用“f”表示。

要点诠释：1、凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。

透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。

2、凸透镜对光具有会聚作用，并不是说光通过凸透镜后一定会聚在一点或一定是一束会聚光束。

会聚是相对于不发生折射时的光来说的。

3、凹透镜对光具有发散作用，并不是说通过凹透镜后的光束一定是发散的或延长不相交。

发散是相对于不发生折射时的光来说的。

探究凸透镜成像规律中考复习—透镜及其应用探究凸透镜成像的规律1、实验目的：观察凸透镜成各种像的条件2、实验器材：凸透镜、光具座、蜡烛、光屏、火柴3、实验步骤：（1）共轴调节,把蜡烛、凸透镜、光屏依次摆放在光具座上。

点燃蜡烛，调整蜡烛、凸透镜、光屏的中心大致在同一高度。

（2）把蜡烛放在较远处，使，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察这个像是倒立的还是正立的，是放大的还是缩小。

测量像距和物距。

（3）把蜡烛移向凸透镜，让蜡烛到凸透镜的距离等于，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察像到凸透镜的距离、像的倒正和大小。

测量像距和物距。

（4）把蜡烛再靠近凸透镜，让蜡烛到凸透镜的距离在，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察像到凸透镜的距离、像的倒正和大小。

测量像距和物距。

（5）把蜡烛继续靠近凸透镜，让蜡烛在凸透镜的焦点上，移动光屏，看是否能够成像（6）把蜡烛移动到凸透镜的焦点以内，移动光屏，在光屏上还能看到烛焰的像吗?凸透镜成像规律记忆口诀“一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。

初二物理单元知识点整理-透镜及其应用透镜及其应用第一节透镜定义实物形状凸透镜中间厚、边缘薄的透镜叫做凸透镜。

凹透镜中间薄、边缘厚的透镜叫做凹透镜。

主光轴和光心透镜上通过球心的直线CC'叫做主光轴，简称主轴。

每个透镜主轴上都有一个点，凡是通过该点的光，其传播方向不变，这个点叫光心。

凸透镜对光有汇聚作用。

凹透镜对光有发散作用。

对光线作用及光路图光线透过透镜折射，折射光线传播方向比入射光线的传播方向更靠近主光轴。

特殊光线光线通过透镜折射后，折射光线传播方向比原入射光线的传播方向更远离主光轴。

焦点和焦距凹透镜能使平行于主光轴的光发散，这些发散光线凸透镜能使平行于主光轴的光会聚在一点，的反向延长线相交于主光轴上的一点，这一点不是这个点叫做焦点，用F表示。

实际光线会聚而成的，叫做虚焦点，也用F表示。

焦点到光心的距离叫做焦距，用f表示。

凸透镜有两个相互对称的实焦点，同一透镜两侧的焦距相等。

凹透镜焦点到光心的距离叫做焦距，用f表示。

凹透镜有两个相互对称的虚焦点，同一透镜两侧的焦距相等。

焦距与会聚能力的关系凸面镜焦距的大小表示其会聚能力的强弱，凹透镜焦距的大小表示其发散能力的强弱，焦距越焦距越小，会聚能力越强。

小，发散能力越强。

同种光学资料制成的凸面镜外表的凸启水平决定了它的焦距的长短。

表面越凸，焦距越短，会聚能力越强。

每个凸面镜的焦距是一定的。

同种光学资料制成的凹透镜外表的凹陷水平决定了它的焦距的长短。

表面越凹，焦距越短，发散能力越强。

每个凹透镜的焦距是一定的。

用凸透镜正对太阳，调整凸透镜到纸的距离，使纸上形成最小、最亮的光斑，那么这个光斑在凸透镜的焦点上关于两种透镜三条特殊的光线：1、凸透镜三条特殊光线。

A.与主光轴平行的光线经透镜折射过焦点B.过光心的光线传播方向不变；C、过焦点的光线经透镜折射后与主光轴平行。

2、凹透镜三条特殊光线A与主光轴平行的光线经透镜折射后反向延长线过焦点；B、过光心的光线流传偏向不变C、射向对侧焦点的光线经透镜折射后与主光轴平1例题1.下列说法正确的是（）A.不论是凸面镜还是凹透镜，颠末光心的光线偏向不改变B.不论是凸面镜还是凹透镜，他们的光学性质都是由于光线透过时，在两侧外表发生了两次折射形成的C.凸面镜对光线有会聚作用，以是通过凸面镜的光线一定相交于一点D.凹透镜对光线有发散作用，所以通过凹透镜的光线一定是发散开的例题2.关于像，下列说法中正确的是（）A.凸透镜成虚像时，因用光屏接收不到，所以人眼也看不到B.虚像都是由光的反射形成的，实像都是由光的折射形成的C.虚像总是放大的，实像有时是放大的有时是缩小的D.虚像用眼可以看到，用光屏接收不到例题3.请在图中填透镜、面镜.（二）糊口中的透镜像的性质照相机倒立、缩小的实像投影仪倒立、放大的实像放大镜正立、放大的虚像光路图21物体的镜头间隔（物距）大于底片镜头的距离（像距）2物体靠近镜头物体所成的像成像特点越大物体远离镜头所成的像越小3倒立、缩小的实像4像与物体在镜头两侧1投影仪到的镜头距离（物距）小于镜头到屏幕的间隔2投影仪到的镜头距离越近，屏幕所成的像越大，像到镜头的间隔越大3倒立、放大的实像4像与物体在镜头两侧镜头相当于一个凸透镜，投影片要颠倒放置。

透镜及其应用一、知识网络结构图二．凸透镜成像原理图（眼睛直接看像时必须有来自物体的光能够进入人眼 ）①定义： 中间厚、边缘薄的透镜 ②作用：凸透镜对光线具有 会聚 作用①定义： 中间薄、边缘厚的透镜透镜 （1）凸透镜（2）凹透镜（3）几个概念 ①F 点是 实像与虚像 的分界点②2F 点是 放大的实像与缩小的实像 的分界点 ③物体越靠近F 点，像越 大 ，像距越 大凸透镜成像规律 ①u ＞2f 时，照相机：倒立、缩小的实像，像距为f ＜v ＜2f②f ＜u ＜2f 时，投影仪：倒立、放大的实像，像距为v ＞2f ③u ＜f 时，放大镜： 正立、放大的虚像，像距为|v|＞u（1）几个特殊点 （2）成像规律原理： 凸透镜可以成正立、放大的虚像②操作：物体离F 越近，像越 大 ；一般情况下，为了使像变得更大，物体离放大镜的距离应 远 些,但距离不超过焦距。

原因：晶状体太 薄 了，对光的会聚能力太 弱 ，像呈现在视网膜的 后方矫正：需要佩戴远视眼镜，它是 凸透 镜原因：晶状体太厚 了，对光的会聚能力太 强 ，像呈现在视网膜的 前方 矫正：需要佩戴近视眼镜，它是凹透镜眼球的结构：晶状体（相当于凸透镜）、视网膜（相当于光屏）眼睛的工作原理（照相机）：凸透镜可以成倒立、缩小的实像 眼睛的调焦： 调节晶状体的厚薄程度，改变焦距 ① 眼睛②近视眼③远视眼凸透镜的应用眼睛照相机 投影 放大镜显微镜：由两个焦距不同的凸透镜组合而成望远镜：常用的望远镜是由两个焦距不同的凸透镜组合而成➢照相机、摄像机原理（物体与相机的距离是物距u，底片到镜头的距离是相距v。

底片相当于光屏）➢投影仪、幻灯机原理（底片到镜头的距离是物距u，大屏幕与投影仪的距离是像距v。

大屏幕相当于光屏）➢放大镜原理（要成像大一些：物体要靠近焦点即远离透镜一些，但距离要控制在一倍焦距之内）➢二倍实像分大小是指一倍虚实、同异兼正倒是指➢实像与虚像的区别（1）成像原理不同实像：物体上射出的光线经反射或折射后，实际光线会聚所成的像虚像：物体上射出的光线经反射或折射后，光线散发，由其反向延长线会聚所成的像（2）作图区别（3）承接方式不同实像：作图用实线实像：既能用光屏承接，又能用眼睛观看虚像：作图用虚线虚像：不能用光屏承接，只能用眼睛观看三、相似对比（火眼金睛）1.照相机眼睛光学器件镜头（凸透镜）；胶卷（光屏）角膜和晶状体（凸透镜）；视网膜（光屏）成像原理凸透镜可以成倒立、缩小的实像；（u＞2f ，f＜v＜2f）焦距特点焦距不可改变；相同条件下，镜头越厚焦距越短焦距可改变；相同条件下，晶状体越厚焦距越短调焦实际上是调节“像距”，即暗箱的长度改变晶状体的厚薄程度，调节焦距的长短动态改变物距U变大（人离照相机更远），镜头向前伸（暗箱长度变短），像变小。

一、光的折射1、定义：光从一种介质斜射入另一种介质时，传播方向一般会发生变化；这种现象叫光的折射现象。

2、光的折射定律：三线同面,法线居中,空气中角大,光路可逆⑴折射光线，入射光线和法线在同一平面内。

⑵折射光线和入射光线分居与法线两侧。

⑶光从空气斜射入水或其他介质中时，折射角小于入射角，属于近法线折射。

光从水中或其他介质斜射入空气中时，折射角大于入射角，属于远法线折射。

光从空气垂直射入（或其他介质射出），折射角=入射角= 0 度。

3、应用：从空气看水中的物体，看到的位置比实际位置浅；从水中看空气中的物体，看到的位置比实际位置高；但两者看到的都是物体的虚像。

练习：☆池水看起来比实际的浅是因为光从水中斜射向空气中时发生折射，折射角大于入射角。

☆蓝天白云在湖中形成倒影，水中鱼儿在“云中”自由穿行。

这里我们看到的水中的白云是由光的反射而形成的虚像，看到的鱼儿是由是由光的折射而形成的虚像。

二、透镜1、名词：薄透镜：透镜的厚度远小于球面的半径。

主光轴：通过两个球面球心的直线。

光心：（O）即薄透镜的中心。

性质：通过光心的光线传播方向不改变。

焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。

焦距（f）：焦点到凸透镜光心的距离。

2、典型光路3、填表：三、凸透镜成像规律及其应用1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

4、 实验结论：（凸透镜成像规律）F 分虚实,2f 大小,实倒虚正,具体见下表:３、对规律的进一步认识：⑴u ＝f 是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。

⑵u ＝2f 是像放大和缩小的分界点⑶当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。

第五章透镜及其应用知识点一、光的折射现象1.光从一种介质另一种介质时，传播方向会发生，这种现象叫做光的折射.2.在折射现象中，在同一平面内，折射光线和入射光线分居法线两侧；当入射角增大时，折射角；光垂直于介质表面入射时，折射角等于 .光从空气斜射入水（或玻璃）中时，折射角小于入射角；光从水（或玻璃）斜射入空气中时，折射角入射角.在光的折射中，光路是可逆的，且折射角和入射角这两个角中，总是空气中的角较大.3.从一种透明物质（如空气）看另一种透明物质（如水）中的物体时，由于光的折射现象，我们所看到的其实是物体的虚像.从空气中看水（或玻璃）中的物体时，像的位置比物体的实际位置偏低.常考的折射的例子有：、、、二、透镜的基本概念及性质凸透镜凹透镜定义、的透镜叫做凸透镜。

、的透镜叫做凹透镜。

实物形状主光轴和光心透镜上通过球心的直线CC'叫做主光轴，简称主轴。

每个透镜主轴上都有一个点，凡是通过该点的光，其传播方向，这个点叫。

对光线作用凸透镜对光有作用。

凹透镜对光有作用。

焦点和焦距凸透镜能使平行于主光轴的光会聚在一点，这个点叫做焦点，用F表示。

凹透镜能使平行于主光轴的光发散，这些发散光线的反向延长线相交于主光轴上的一点，这一点不是实际光线会聚而成的，叫做虚焦点，也用F表示。

焦点到光心的距离叫做焦距，用f表示。

凹透镜焦点到光心的距离叫做焦距，用f表示。

凸透镜有两个相互对称的实焦点，同一透镜两侧的焦距相等。

凹透镜有两个相互对称的虚焦点，同一透镜两侧的焦距相等。

焦距与会聚能力的关系凸透镜焦距的大小表示其会聚能力的强弱，焦距越小，会聚能力越强。

凹透镜焦距的大小表示其发散能力的强弱，焦距越小，发散能力越强。

同种光学材料制成的凸透镜表面的凸起程度决定了它的焦距的长短。

表面越凸，焦距越短，会聚能力越强。

同种光学材料制成的凹透镜表面的凹陷程度决定了它的焦距的长短。

表面越凹，焦距越短，发散能力越强。

每个凸透镜的焦距是一定的。

透镜及其应用知识点汇总————————————————————————————————作者：————————————————————————————————日期：透镜及其应用一、知识网络结构图二．凸透镜成像原理图（眼睛直接看像时必须有来自物体的光能够进入人眼 ）①定义： 中间厚、边缘薄的透镜 ②作用：凸透镜对光线具有 会聚 作用 ①定义： 中间薄、边缘厚的透镜 ②作用：凹透镜对光线具有 发散作用 透镜 （1）凸透镜（2）凹透镜①主光轴：通过两个球面球心的直线 ②光心：透镜的中心 ③焦点：跟主光轴平行的光线3）几个概念 ①F 点是 实像与虚像 的分界点 ②2F 点是 放大的实像与缩小的实像 的分界点 ③物体越靠近F 点，像越 大 ，像距越 大 凸透镜成像规律 ①u ＞2f 时，照相机：倒立、缩小的实像，像距为f ＜v ＜2f ②f ＜u ＜2f 时，投影仪：倒立、放大的实像，像距为v ＞2f ③u ＜f 时，放大镜： 正立、放大的虚像，像距为|v|＞u （1）几个特殊点 （2）成像规律 ①原理： 凸透镜可以成正立、放大的虚像 ②操作：物体离F 越近，像越 大 ；一般情况下，为了使像变①原理：凸透镜可以成倒立、放大的实像②操作：物体离镜头越近，像越 原因：晶状体太 薄 了，对光的会聚能力太 原因：晶状体太厚 了，对光的会聚能力太 强 ，眼球的结构：晶状体（相当于凸透镜）、视网膜（相当于光屏） 眼睛的工作原理（照相机）：凸透镜可以成倒立、缩小的实像 眼睛的调焦： 调节晶状体的厚薄程度，改变焦距 ① 眼睛②近视眼 ③远视眼凸透镜的应用 眼睛 照相机 ①原理： 凸透镜可以成倒立、缩小的实像 ②调焦： 改变胶卷到凸透镜的距离（像距）获得清晰的像投影仪（幻灯机） 放大镜 显微镜：由两个焦距不同的凸透➢照相机、摄像机原理（物体与相机的距离是物距u，底片到镜头的距离是相距v。

底片相当于光屏）➢投影仪、幻灯机原理（底片到镜头的距离是物距u，大屏幕与投影仪的距离是像距v。

中考物理透镜及其应用部分考点总结一、考点1 透镜1. 透镜是至少有一个面是球面的透明玻璃元件。

2. 凸透镜是中间厚、边缘薄的透s镜，如远视镜片、放大镜等。

3. 凹透镜是中间薄、边缘厚的透镜，如近视镜片。

4．凸透镜和凹透镜的特点如表1所示。

表1对光具有会聚作用对光具有发散作用5. 透镜的基本概念：（1）主光轴过透镜两个球面球心的直线。

（2）光心如图1中甲、乙所示，通过两个球面球心的直线叫做主光轴，简称主轴。

主轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫做透镜的光心，可以认为透镜的光心就在透镜的中心。

（3）焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点，用“F”表示。

（4）焦距：焦点到光心的距离，焦距用“f”表示。

图1注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。

6. 粗略测量凸透镜焦距的方法使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。

二、考点2 三条特殊光线1. 过光心的光线经透镜后传播方向不改变，如下图2所示。

图22. 平行于主光轴的光线，经凸透镜后经过焦点，经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用），如下图3所示。

图33. 经过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于主光轴；如下图4所示。

图4三、考点3 透镜应用11. 照相机（1）照相机原理：镜头由凸透镜制成，当物距大于2倍焦距时，成倒立、缩小的实像。

（2）照相机成像特点：物体和像在凸透镜的两侧；像距大于一倍焦距且小于两倍焦距；像距大于物距。

2. 投影仪（1）投影仪原理：镜头由凸透镜制成，当物距大于1倍焦距，小于2倍焦距时，成倒立、放大的实像。
