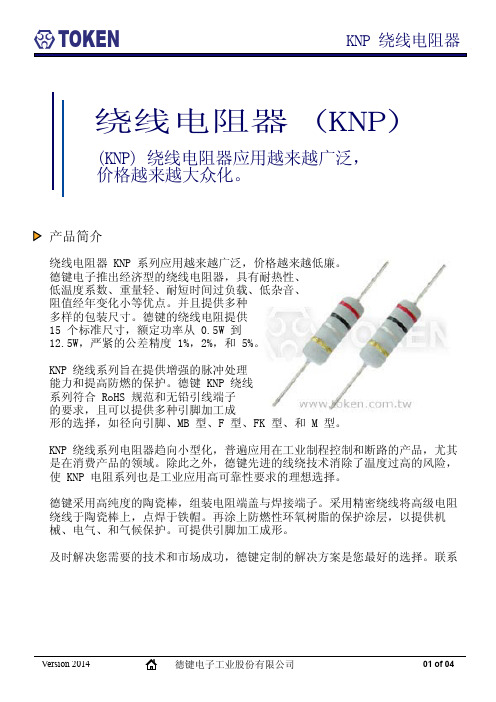

KNP(RX21)线绕电阻产品规格书

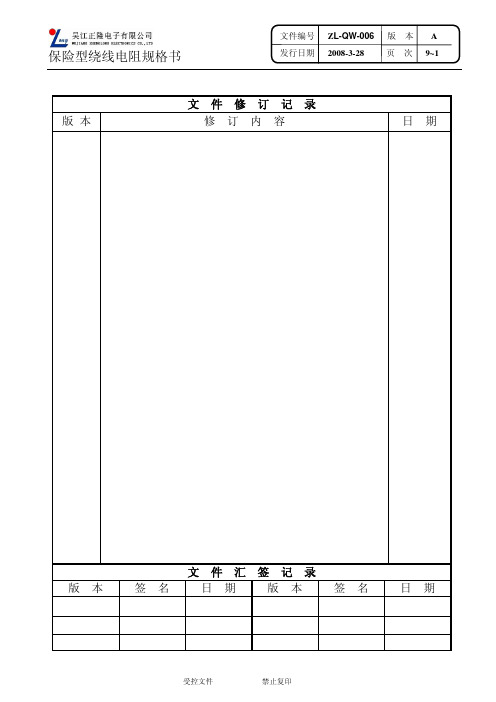

文件修订记录版本修订内容日期文件汇签记录版本签名日期版本签名日期1．目的确保本公司所生产的绕线电阻都有一个统一的标准2．范围本规格仅适用于本厂所生产之保险型绕线电阻器成品规格。

3．定义3.1 型号(type)：具有相似的设计和制造工艺，在鉴定批准或质量一致性检验中可以将它们组合在一起的一组电子元件3.2 额定温度：在该温度的耐久性试验条件下，可连续施加额定功耗的最高环境温度，本规范指70℃。

3.3 额定功耗：在70℃环境温度下进行70℃耐久试验，而且阻值变化不超过该试验的允许值时所允许的最大功耗。

3.4 额定电压：用标称阻值和额定功耗乘积的平方根计算出的直流电压或交流电压有效值。

3.5 元件极限电压：可经连续施加在电阻器两个引出端上的最大直流电压或交流电压有效值。

即本规范所指的最高使用电压。

3.6 绝缘电压：在连续工作条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的最大峰值电压。

3.7 电阻温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。

4．职责本规格书执行标准GB/T 5729—2003/IEC 60115-1：20015．程序内容5.1类型命名：类型依种类、功率、形状、特性、标称电阻值及电阻值容许差等，如下列符号之排列构成。

种类功率标称电阻值电阻值容许差FKNP 1W 10ΩJ5.2符号之意义5.2.1种类：以大写英文字母FKN P表示为保险绕线电阻器5.2.2功率：以W代表额定电功率，如加一英文字母“S”即表示小型化。

例1WS，即表示额定功率为1W之小型化Sixe。

5.2.3标称电阻值：标称电阻值之单位为欧姆，以符号Ω表示，FKNP阻值范围是0.22Ω-47Ω5.2.4电阻值容许差：电阻值容许差符号如F（±1%）、G（±2%）、J（±5%）、等表示之5.2.5形状：大写英文母表示“P”表示外形构造（其外形如图四），或者加工成型如PU、PUG、PF等到，（如图五）5.3 涂装要求：5.3.1 电阻器均为焊点涂漆。

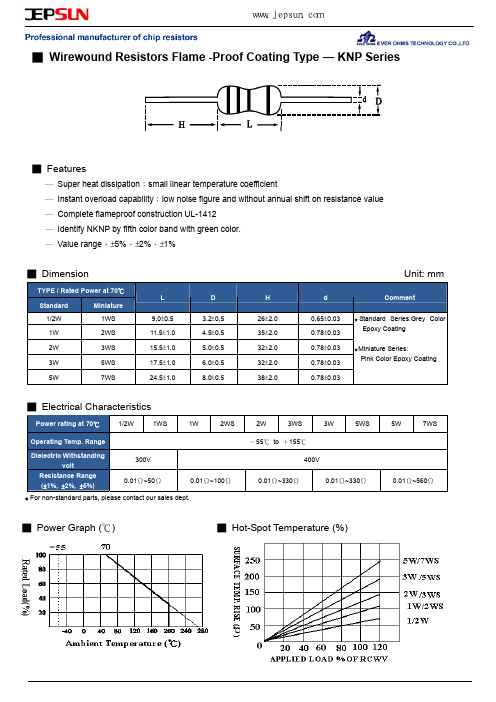

■ Wirewound Resistors Flame -Proof Coating Type — KNP Series■ Features─ Super heat dissipation ；small linear temperature coefficient─ Instant overload capability ；low noise figure and without annual shift on resistance value ─ Complete flameproof construction UL-1412 ─ Identify NKNP by fifth color band with green color. ─ Value range 、±5%、±2%、±1%■ Dimension Unit: mmTYPE / Rated Power at 70℃StandardMiniatureLD H d Comment1/2W 1WS 9.0±0.5 3.2±0.5 26±2.0 0.65±0.03 1W 2WS 11.5±1.0 4.5±0.5 35±2.0 0.78±0.03 2W 3WS 15.5±1.0 5.0±0.5 32±2.0 0.78±0.03 3W 5WS 17.5±1.0 6.0±0.5 32±2.0 0.78±0.03 5W 7WS 24.5±1.0 8.0±0.5 38±2.0 0.78±0.03★Standard Series:Grey Color Epoxy Coating★Miniature Series:Pink Color Epoxy Coating■ Electrical CharacteristicsPower rating at 70℃ 1/2W1WS 1W 2WS 2W 3WS 3W 5WS 5W 7WSOperating Temp. Range －55℃ to ＋155℃Dielectric Withstandingvolt300V 400VResistance Range (±1%, ±2%, ±5%)0.01Ω~50Ω 0.01Ω~100Ω 0.01Ω~330Ω 0.01Ω~330Ω 0.01Ω~560Ω●For non-standard parts, please contact our sales dept.■ Power Graph (℃)■ Hot-Spot Temperature (%)■Temperature Coefficient (T.C.R.)TYPE Max. Value of Temp. Coefficient ppm/℃1/2W, 1WS, 1W, 2W, 2WS,3W, 3WS, 5W, 5WS, 7WS±400 ppm■ Environmental CharacteristicsPerformance test Test Method RequirementsShort time Overload JIS-C-5202 5.5 2.5 times RCWV for 5 seconds ±(2%+0.05Ω)Temperature Coefficient Resistance (T.C.R.) Resistance value at room Temperature and roomTemperature+100℃By TypeDielectric Withstanding Voltage JIS-C5202 5.7 In V-Block for 60 seconds By Type Insulation Resistance JIS-C5202 5.6 In V-Block ＞100MΩLoad Life JIS-C5202 7.1070℃at RCWV for1000hrs.(1.5hrs. on，0.5hrs.off)±(5%+0.05Ω)Load Life in Humidity JIS-C5202 7.940±2℃90~95%RH at RCWV for1000hrs.(1.5hrs. on，0.5hrs.off)±(5%+0.05Ω)Solder Ability JIS-C5202 6.5 260±5℃ for 2±0.5 seconds 95% min. coverage Terminal Strength Direct load for 10 sec. In the direction off the terminal leads. Tensile:≧2.5kg★Rated continuous Working Voltage (RCWV) =.VALUERESISTANCE*..RATINGPOWER■ Parts Number Explanation■ Example:深圳捷比信－－高品质精密元件供应商ｗｗｗ．ｊｅｐｓｕｎ．ｃｏｍ。

●品名（PART NUMBER ）依据其种类，分别标明型号、额定功耗、精度、标称阻值和形状。

ACCORDING TO THE TYPES OF RESISTORS,THE POWER RATED, RESISTANCE●使用环境温度：-55℃～+125℃Operating ambient temperature-55℃～+125℃ ●FEATURES ● 特性◎ Super heat dissipation,small linear ◎ 耐热性优，电阻温度系数TCRtemperature coefficient. 小，呈直线变化◎ Instant overload capability,low noise ◎ 短时间超负载，低噪音，阻值wifhout annual shift on nesistance unlue 精度无变化◎ Flameproof,light weight paint Color ◎ 不燃性，重量轻，涂漆颜色为Of Fwhite Noncombustible 灰白色，不燃性面漆● KNP/RX21线绕阻燃涂漆电阻器结构图● KNP/RX21 WIREWOUND NONFLAME RESISTORS CONSTRUCTION2● 外形尺寸DIMENSIONS● 降功耗曲线WIREWOUND RESISTORS POWER DERATING CURVE3●性能 CHARACTERISTICS●包装方法PACKING：4●性能测试方法：PERFORMANCE TEST METHODS5●性能测试方法：PERFORMANCE TEST METHODS●》适用标准Standard： GB/T5729-2003 (IEC115-1) ● GB5732-85；6。

文件修订记录版本修订内容日期文件汇签记录版本签名日期版本签名日期1．目的确保本公司所生产的绕线电阻都有一个统一的标准2．范围本规格仅适用于本厂所生产之保险型绕线电阻器成品规格。

3．定义3.1 型号(type)：具有相似的设计和制造工艺，在鉴定批准或质量一致性检验中可以将它们组合在一起的一组电子元件3.2 额定温度：在该温度的耐久性试验条件下，可连续施加额定功耗的最高环境温度，本规范指70℃。

3.3 额定功耗：在70℃环境温度下进行70℃耐久试验，而且阻值变化不超过该试验的允许值时所允许的最大功耗。

3.4 额定电压：用标称阻值和额定功耗乘积的平方根计算出的直流电压或交流电压有效值。

3.5 元件极限电压：可经连续施加在电阻器两个引出端上的最大直流电压或交流电压有效值。

即本规范所指的最高使用电压。

3.6 绝缘电压：在连续工作条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的最大峰值电压。

3.7 电阻温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。

4．职责本规格书执行标准GB/T 5729—2003/IEC 60115-1：20015．程序内容5.1类型命名：类型依种类、功率、形状、特性、标称电阻值及电阻值容许差等，如下列符号之排列构成。

种类功率标称电阻值电阻值容许差FKNP 1W 10ΩJ5.2符号之意义5.2.1种类：以大写英文字母FKN P表示为保险绕线电阻器5.2.2功率：以W代表额定电功率，如加一英文字母“S”即表示小型化。

例1WS，即表示额定功率为1W之小型化Sixe。

5.2.3标称电阻值：标称电阻值之单位为欧姆，以符号Ω表示，FKNP阻值范围是0.22Ω-47Ω5.2.4电阻值容许差：电阻值容许差符号如F（±1%）、G（±2%）、J（±5%）、等表示之5.2.5形状：大写英文母表示“P”表示外形构造（其外形如图四），或者加工成型如PU、PUG、PF等到，（如图五）5.3 涂装要求：5.3.1 电阻器均为焊点涂漆。

2.2外形尺寸Dimensions型号 Type尺寸Dimensions （mm ） L D I d RXF21(A/B)-1/4W 6.5±0.5 2.3±0.5 25±2 0.5±0.05 RXF21(A/B)-1/2WS 6.5±0.5 2.3±0.5 25±2 0.5±0.05 RXF21(A/B)-1/2W 9.0±1.0 3.5±0.5 32±8 0.5±0.05 RXF21(A/B)-1WS 9.0±1.0 3.5±0.5 32±8 0.5±0.05 RXF21(A/B)-1W 12.0±1.0 4.5±0.5 30±5 0.7±0.05 RXF21(A/B)-2WS 12.0±1.0 4.5±0.5 30±5 0.7±0.05 RXF21(A/B)-2W 16.0±1.0 5.0±1 30±5 0.7±0.05 RXF21(A/B)-3WS 16.0±1.0 5.0±1 30±5 0.7±0.05 RXF21(A/B)-3W 18.0±1.0 6.0±1 30±5 0.8±0.05 RXF21(C)-1752 6.5±0.5 2.3±0.5 25±2 0.5±0.05 RXF21(C)-2080 9.0±1.0 3.0±0.5 32±8 0.5±0.05 RXF21(C)-351012.0±1.04.5±1.030±50.7±0.053、额定值ratings3.1额定功率 Rated power ：1W3.2阻值范围 Resistance range ：0.1 Ω~160 Ω 3.3额定电压 Rated Continuous Working V oltage: 额定电压= √功率×标称阻值RCWV= √Power Rating ×Resistance Value 3.4额定环境温度 Rated Ambient Temperature: +70℃3.5用温度范围 Operating Temperature Range: -55℃-+155℃降负荷曲线 Derating Curve额定功率比(%)P e r c e n t r a t e d l o a d100 8020406060 30-30-6090180210240120150 环境温度 Ambient temperature(℃)70275270 300-551554、性能参数T ypical Performance Characteristics 4.1熔断特性Fusing Characteristics型号Type 额定功率RatedPower阻值范围ResistanceRange（Ω）J±5％熔断特性Fusing Characteristics额定功率倍数Magnification ofPower rating熔断时间Fusing TimeRXF 1W 0.1Ω-160Ω×1660 秒以下Under 60 sec ×25×36*熔断直流电压=√(额定功率×阻抗值×倍數)* DC Fusing Voltage =√Power rating ×Resistance value ×Times熔断时间可由买方与供应者协商决定Fusing Time is Decided by The Consultation of Buyers And Manufacturer Before Producing.4.2性能Performance标准试验环境 Standard testing conditions温度：20±2℃、相对湿度：65±5%Temperature：20±2℃ Humidity：65±5%序号项目Item试验方法Test Methods性能要求Performance Requirement1 绝缘耐压Dielectricwithstandingvoltage≥350V2 温度系数TemperatureCoefficient 室温100℃ UPRoom temperature 100℃ UP≤±250ppm/℃3 瞬时过载Short TimeOverload 加10倍额定功率5秒10 Times of Rated Power 5 Sec.ΔR≤±（1%R+0.05Ω）4 脉冲过载Pulse Overload 加2.5倍额定电压1秒，停止25秒，循环10000次。
