调光方案：
分段开关调光典型应用电路图 典型应用：R1=270R，R2=15R，1S<开关周期<3S： 开关第一次开启时，Iout=20mA； 开关第二次开启时，Iout=40mA； 开关第三次开启时，Iout=2mA；调光比为 50%：100%：5%； 当开关周期>3S，回复初始状态，Iout=20mA
恒流精度可以达到±5%； 安全，更可靠。
3. 具有过温保护功能；
管脚图
4. 无 EMC 问题；
5. 芯片与 PCB 可以共用铝基
板；
6. 线路简单，成本低廉；
7. 封装：ESOP-8
应用领域
1. 球泡灯 2. 日光灯 3. 筒灯 4. 吸顶灯
序号 1 2 3 4 5 6 7 8 GND
管脚 VDD VCC REXT1 REXT2 OUT2 OUT1 NC VIN 衬底
功能描述

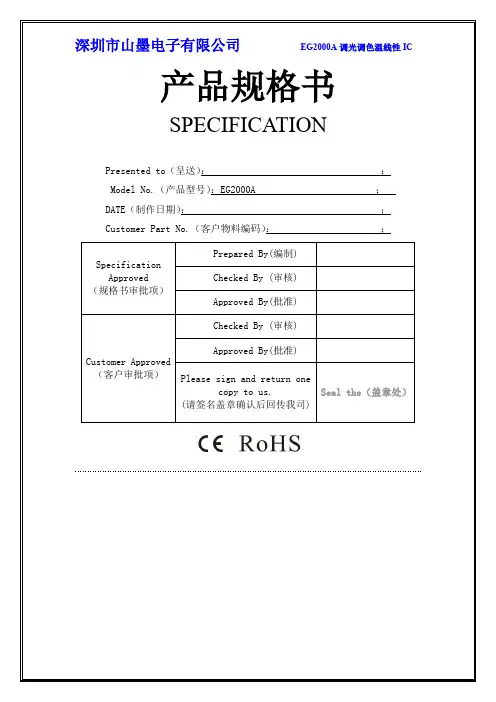

EG2000A 是可分段调光调色 LED 恒流驱动控制电路，适用于 AC200-240V: 1、当 EG2000A 在分段调节亮度的应用中，可根据开启关闭电源开关，依次改变 输出电流的大小，从而改变 LED 的亮度，调节比例可通过外接 REXT 电阻进行调 整。 开关第一次开启 I1=0.3/Rrext2，开关第二次开启 I2=0.6/Rrext2,开关第三次开启 I3=0.6/（Rrext1+Rrext2），调光比例为 50%，100%，X%，X= Rrext1/（Rrext1+Rrext2）。 2、当 EG2000A 在分段调节色温的应用中，可根据开启关闭电源开关，依次改变 两路输出端口的开关状态，实现两路不同颜色 LED 灯的交替亮灭以实现调节色温 的目的，调节外接 REXT 电阻可对系统输出功率进行调节。芯片输出电流通过 REXT 电阻进行调节。 开关第一次开启 I1=0.3/Rrext1+0.3/Rrext2，开关第二次开启 I2=0.6/Rrext2，开关第 三次开启 I3=0.6/Rrext1

vfdo07el43a规格书一、产品概述1.1 产品名称：vfdo07el43a1.2 产品型号：vfdo07el43a1.3 产品种类：工业电器1.4 产品用途：用于工业生产过程中的电气控制和保护二、产品技术参数2.1 额定电压：220V2.2 额定电流：40A2.3 额定频率：50Hz2.4 防护等级：IP542.5 绝缘等级：F级2.6 外观尺寸：400mm × 300mm × 200mm2.7 重量：10kg2.8 工作温度：-25℃ ~ +55℃2.9 存储温度：-40℃ ~ +70℃三、产品特点3.1 高性能：采用先进的电子控制技木，性能稳定可靠。

3.2 耐用耐用：采用优质材料，经久耐用，使用寿命长。

3.3 安全可靠：具有多种保护功能，能有效保护设备和人员安全。

3.4 方便维护：结构简单，维护方便，减少维护成本和时间成本。

3.5 安装灵活：体积小巧，易于安装，适用于各种场合。

3.6 环保节能：低能耗、低噪音、无污染，符合环保要求。

四、产品应用vfdo07el43a广泛应用于制药、食品、化工、冶金、机械制造等行业的电气控制系统中，用于电机起停、照明控制、短路保护等方面。

五、产品质量保证5.1 产品执行GB/Txxx-2016《质量管理体系要求》标准。

5.2 出厂产品均经过严格的质量检测和试验，确保产品符合国家标准和行业标准要求。

5.3 对于因产品本身质量问题引起的故障，在保修期内提供免费维修或更换服务。

5.4 全国范围内设有售后服务中心，提供全方位的技术支持和售后服务。

六、产品包装和运输vfdo07el43a产品采用木箱包装，防止在运输过程中受到损坏。

运输方式根据客户需求和实际情况选择，可采用陆运、海运或空运。

七、售后服务承诺7.1 为客户提供产品安装调试指导和技术交流服务。

7.2 定期进行客户回访，了解产品使用情况和客户需求，为客户提供更好的服务。

7.3 对于客户提出的产品质量问题和技术问题，24小时内做出回应，并尽快解决。

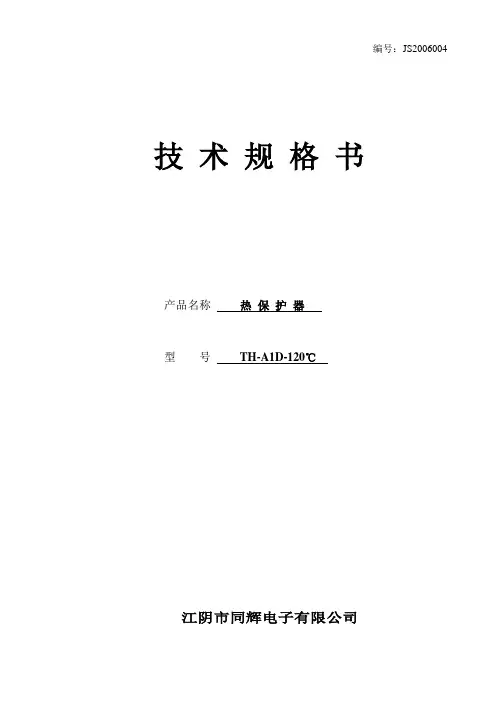

编号：JS2006004 技术规格书产品名称热保护器型号TH-A1D-120℃江阴市同辉电子有限公司江阴市同辉电子有限公司技术规格书1 产品技术参数1.1 产品名称：热保护器1.2 型号：TH-A1D-120℃1.3动作温度：120℃±5℃1.4复位温度：80℃±15℃1.5导线规格：红硅导线20AWG L=70mm1.6 触头形式：单极单掷、速动型、自动复位式1.7 触头状态：常闭型1.8 触点最大电容量：AC250V/8A、AC125V/10A2 产品型号编制方法TH－A1D－120 －K触点形式：K表示常开型、无标识为常闭型额定温度规格双金属阻值代号：高阻G、中阻Z、低阻D外形尺寸：1、15×6.6×3.22、15×7.3×3.93、18×8×44、21×8×4外壳材料：金属外壳A、塑料外壳B设计代号3 结构及材料要求3.1.1安装尺寸、外型结构热保护器安装尺寸、外形结构符合产品图纸要求。

3.1.2材料要求3.1.2.1 带电部件应由耐腐蚀或经过耐腐蚀处理的金属制成。

3.1.2.2 绝缘材料应承受850±10℃灼热丝顶端的试验温度试验，持续时间30±1s.3.1.2.3 金属件不得有裂纹及镀层脱落现象，塑料件不得有气泡、裂纹、明显斑痕和划伤等现象。

3.1.3引出线或端子的抗拉力要求热保护器的引出线或端子应能承受30N静拉力，历时1min，无断裂、松动。

4 温度特性4.1 额定动作温度：120℃±5℃4.2 复位温度：80℃±15℃（仅作参考）5 电气性能5.1 电气强度a. 热保护器在分断后的触点间应能承受工频50Hz、600V电压，历时1min而无击穿闪络现象（泄漏电流整定值1mA）。

b. 热保护器引出线或端子与外壳绝缘层间能承受工频50Hz、1500V电压，历时1min而无击穿闪络现象（泄漏电流整定值1mA）。

dw05ducf-b-e规格书1.产品介绍：DW05DUCF-B-E是一款具有高效性能的电动马达，采用现代化设计和先进工艺制造而成。

该产品具有优异的工作效率和稳定性，适用于各种工业和商业应用领域。

2.技术参数：-电压：220V-频率：50Hz-功率：500W-额定转速：3000rpm-额定电流：2.5A-绝缘等级：F级-防护等级：IP55-重量：10kg-外形尺寸：250mm x 150mm x 100mm3.产品特点：-高效性能：DW05DUCF-B-E采用先进的电动技术，具有高效率和节能特性，可提高工作效率并降低能源消耗。

-稳定性：该产品采用优质材料和精密制造工艺，具有良好的稳定性和可靠性，减少了故障和维修频率。

-静音设计：DW05DUCF-B-E采用低噪音设计，运行时噪音低，不会对工作环境和生活产生干扰。

-防护等级高：该产品具有IP55级别的防护等级，具有较高的防尘和防水能力，适用于恶劣的工作环境。

-体积小巧：DW05DUCF-B-E的外形尺寸小巧，安装方便，适用于空间有限的场所使用。

4.安全设计：-过热保护：该产品配备了过热保护装置，当温度超过限制时，会自动切断电源，保护马达和其他设备的安全。

-过载保护：DW05DUCF-B-E具有过载保护功能，当电流超过额定值时，会自动停机，以防止设备损坏。

-过压保护：产品配备了过压保护装置，当电压超过额定范围时，会自动切断电源，保护设备和用户安全。

5.适用领域：DW05DUCF-B-E广泛应用于各种工业和商业领域，包括：-机械设备：例如输送机、风机、压缩机等。

-电子设备：例如电动工具、家用电器等。

-污水处理：例如污水泵、排污机等。

-农业领域：例如农机配件等。

总结：DW05DUCF-B-E是一款具有高效性能、稳定性和安全性的电动马达。

其小巧的外形尺寸和先进的技术设计使其适用于各种应用领域。

无论是工业生产还是商业使用，DW05DUCF-B-E都能够提供可靠的动力支持，并且保证长时间稳定运行。

输入功率:3±0.5W
DC充电电流：150mA～220mA
工作电流：1100mA～1300mA静态电流:0uA
过充:6.8V～7.4V过放:4.4V～4.8V
充电形式：XXXXXXXX
充电时间：20H-24H放电时间：2.5H
红色充电指示灯绿色工作指示灯
DC/MP3/SD卡/FM收音（87.5～108.5MHZ）功能
2.大身：□PP料 □ABS料 □阻燃ABS料 □HIPS料 □PC料 □PA料 □POM料 □水口比例：
3.底壳：□PP料 □ABS料 □阻燃ABS料 □HIPS料 □PC料 □PA料 □POM料 □水口比例：
4.面板：□PP料 □ABS料 □阻燃ABS料 □HIPS料 □PC料 □PA料 □POM料 □水口比例：
5.透明罩：□PP料 □ABS料 □阻燃ABS料 □HIPS料 □PC料 □PA料 □POM料 □水口比例：
6.帽檐：□PP料 □ABS料 □阻燃ABS料 □HIPS料 □PC料 □PA料 □POM料 □水口比例：
7.提手：□PP料 □ABS料 □阻燃ABS料 □HIPS料 □PC料 □PA料 □POM料 □水口比例：
(2).电池XXXXXXXX产品净重：约1.5KG
(3).电源线型号：XXXXXXXX
(4).光源:XXXXXXXX
(5).开关型号：并关档位：2档
三.安装方式:
安装方式：无需安装
2.安装方法：见说明书
四、关键零部件规格尺寸、材质、表面处理及相关工艺要求：
1.反光杯/板：□电镀（不加保护油） □电镀（加保护油） □贴反光纸 □
8.五金件：□铝镀锌 □铁镀锌 □铝镀镍 □铁镀镍 □铜材 □
五.包装要求：
1.彩盒材质为：彩盒结构方式为：彩盒尺寸为：

电子产品设计规格书（模板）1目录1前言 __________________________________________________________________ 4 1.1目的____________________________________________________________________ 4 1.2定义、缩写词、略语______________________________________________________ 4 1.3参考资料________________________________________________________________ 4 2产品组件概述 __________________________________________________________ 6 2.1产品组件背景____________________________________________________________ 6 2.2产品组件的功能和特性____________________________________________________ 6 2.3产品组件的应用环境______________________________________________________ 6 3产品组件的用户特点 ____________________________________________________ 8 3.1节目制作主角____________________________________________________________ 8 3.2节目演示主角____________________________________________________________ 9 3.3观看演示主角____________________________________________________________ 9 3.4系统管理主角____________________________________________________________ 9 3.5行业应用开发主角________________________________________________________ 9 4产品组件的外部接口 ___________________________________________________ 10 4.1用户界面（UI需求） _____________________________________________________ 10 4.2硬件接口_______________________________________________________________ 10 4.3软件接口_______________________________________________________________ 10 4.4通信接口_______________________________________________________________ 10 5产品组件的设计约束 ___________________________________________________ 11 5.1需要遵循的标准/准则____________________________________________________ 11 5.2硬件限制_______________________________________________________________ 11 5.3软件限制_______________________________________________________________ 11 5.4工艺限制_______________________________________________________________ 11 5.5成本限制_______________________________________________________________ 11 6产品组件的功能需求 ___________________________________________________ 12 6.1功能需求（第一种描述方式）[如：F001001 服务器登录功能]________________ 12 6.2概念用例１（第二种描述方式）___________________________________________ 12 6.3概念用例（第三种描述方式，仍然是概念用例）_____________________________ 137产品组件的DFX需求___________________________________________________ 15 7.1国际化支持_____________________________________________________________ 15 7.2系统性能／稳定性／可靠性需求___________________________________________ 15 7.3可测试性需求___________________________________________________________ 15 7.4可制造性需求___________________________________________________________ 15 7.5可维护性／易用性需求___________________________________________________ 15 7.6兼容性需求_____________________________________________________________ 16 7.7软件包发布需求_________________________________________________________ 16 7.8产品可服务性___________________________________________________________ 16 7.9关键物料、元器件可采购性_______________________________________________ 16 7.10其它需求______________________________________________________________ 16 8附录一：功能列表方式描述系统需求（IPO方式）_________________________ 17 9附录二：用例方式描述系统需求_________________________________________ 18 9.1（样例一）设置节目分辨率_______________________________________________ 18 9.2（样例二）选择发布服务器_______________________________________________ 201前言[使用本模板注意事项：对于本模板发布后，新产品一律使用本模板撰写产品设计规格书，根据硬件产品和软件产品的特点，作者对功能需求可以选择功能特性表方式（参见 6.1功能需求）描述产品设计规格书，也可以采用用例方式（参见6.2概念用例1，6.3 概念用例2）描述产品设计规格书。

产品规格书模板一、产品概述。

本产品是一款面向家庭用户的智能音响，具有语音识别、音乐播放、智能家居控制等功能。

采用先进的人工智能技术，能够满足用户对于智能生活的需求。

二、产品外观。

1. 尺寸，200mm100mm100mm。

2. 材质，优质塑料。

3. 颜色，黑色、白色可选。

4. 外观设计，简约时尚，符合现代家居装饰风格。

三、主要功能。

1. 语音识别，支持中文智能语音识别，能够理解自然语言指令。

2. 音乐播放，内置音乐播放器，支持蓝牙连接，可播放用户手机或平板电脑中的音乐。

3. 智能家居控制，可连接智能家居设备，如智能灯具、智能插座等，实现远程控制。

4. 信息查询，支持查询天气、新闻、股票等实时信息。

5. 闹钟设置，可根据用户需求设置多个闹钟提醒功能。

四、硬件参数。

1. 处理器，四核ARM处理器。

2. 存储，8GB闪存。

3. 内存，2GB DDR3内存。

4. 通信，Wi-Fi、蓝牙4.0。

5. 麦克风，4个麦克风阵列，支持远场语音识别。

五、软件参数。

1. 操作系统，基于Linux开发的智能音箱系统。

2. 语音识别，采用百度语音识别技术，识别准确率高。

3. 音乐播放，支持多种音频格式，音质清晰。

4. 智能家居控制，兼容市面上主流的智能家居设备，具有良好的兼容性。

六、安全性能。

1. 支持用户隐私保护，语音识别数据加密传输。

2. 采用安全认证技术，防止远程攻击。

3. 定期更新软件，修复安全漏洞。

七、包装清单。

1. 智能音响主机1。

2. 电源适配器1。

3. 说明书1。

4. 保修卡1。

八、售后服务。

1. 提供一年质保服务，质保期内免费维修。

2. 提供终身技术支持，为用户解决使用中遇到的问题。

以上为本产品的产品规格书，如有任何疑问或需要进一步了解，请随时联系我们。

感谢您的关注与支持！。

产品功能
400mm/60min定时/ 3档调速(遥控落地扇为7.5小时定时)
更改标记
处数
更改文件号
签名
日期
版本
A
产品技术规格书
文件编号
修改号
0
产品名称
落地扇

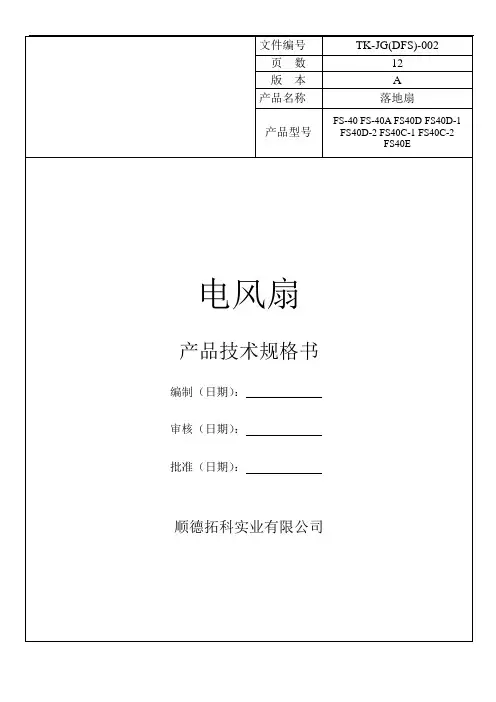

共12页第2页
生效：
产品型号
FS-40 FS-40A FS40D FS40D-1 FS40D-2 FS40C-1 FS40C-2 FS40E
3．主要零部件（各零件的具体形式参照相关零件图样）
项目
技术要求
质量特性
试验方法
5．包装
包装
材料
1．内包装箱纸板为S-2.3，耐破度不小于700Kpa；
2．外包装箱纸板为D-2.2，耐破度不小于900Kpa。
包装箱尺寸、版面符合图纸（或封样）要求，图标符合GB191-99，颜色、字体正确、清晰，无破损、脏污现象。
内包装材料齐全，包装泡沫尺寸、密度符合封样要求，箱口封装平整。
项目
技术要求
质量
特性
试验
方法
17．防触电保护
I类电器:用试验指、试验销测试各通往带电部件的开口，不能触及带电部件。II类电器:用试验指、试验销20N力测试,不可碰到基本绝缘。
A
GB4706.27-2003
18．发热
电源线温升≤T-25K；
继电器温升≤T-25K；
电子控制的电风扇电路板最高工作温度≤70℃；
所有标贴按封样或图纸要求位置粘贴，完整端正、位置正确。
用浸水和汽油的布各擦拭15S，仍清晰易读，贴纸应不易揭下并不应卷边，经过一段时间后不应自然脱落及翘起。
更改标记
处数
更改文件号
签名
日期

电风扇倾斜10°时，风扇不应倾倒。
A
GB4706.27-2003
24．机械强度
电风扇应该有足够的机械强度。
A
GB4706.27-2003
25.结构
整体结构：1.产品符合要求，内外部结构符合封样要求。2.人手可能接触或可能损伤带电绝缘体的部位不允许有尖锐的棱角、毛刺、披锋。
充电电容电压：电源线插头放电电压不大于34V（电风扇在通电工作1min后断开时，在1~2S内用直流电压表测插头两极电压）
A
GB4706.27-2003
31．螺钉和连接件
载流螺钉、螺母回动力矩≥2.5kgf/cm。
产品名称
转页扇
共11页第8页
生效：
产品型号
KYT系列
项目
技术要求
质量
特性
试验
方法
23．稳定性和机械危险
电风扇的后网及导风轮用标准测试指，在5N的力插入时，它不应与扇叶的前沿接触。
保护性外壳、及类似装置应有足够的机械强度，不借助于工具应不能把它们拆下。，还得经受20N的推力和拉力试验各一次，方向与风扇电机轴线一致，并只应施加一次。试验之后，应该不至于损坏或变形到引起机械危险以致损害安全的程度。在推、拉试验之后，应重复上面的标准测试指的试验。
6．外观
塑料件
外观表面光洁，无明显划花、水印、色差、飞边、变形、起泡、斑点、裂纹及影响外观或易刮手的毛刺。
B
GB/T13380-92
喷涂件
1.不得有划痕、起层、皱纹、底漆外露、起泡等缺陷;
2.恒定湿热试验后，主要表面的气泡不多于4个/dm2,气泡直径不大于1mm。
五金件
1．表面光滑、无明显锈斑、划痕、披锋及变形；
2．《家用和类似用途电器的安全电风扇和调速器的特殊要求》—GB4706.27-2003；

产品技术规格书模板一、产品概述产品名称：XXX产品型号：XXX产品用途：XXX二、产品技术规格1.外观尺寸长×宽×高：XXXmm×XXXmm×XXXmm 重量：XXXkg颜色：XXX2.材质与结构主体材质：XXX表面处理：XXX结构特点：XXX3.性能参数（1）电源参数输入电压：XXXV/XXXHz输出电压：XXXV/XXXHz（2）电气性能最大负载电流：XXXA最大短路电流：XXXA绝缘电阻：XXXMΩ（3）环境适应性工作温度范围：-XXX℃~+XXX℃存储温度范围：-XXX℃~+XXX℃工作湿度范围：XXX%~XXX%存储湿度范围：XXX%~XXX%（4）安全性能防电击类型：XXX防电击保护级别：XXX外壳防护等级：XXX4.接口与通讯（1）输入接口类型：XXX接口数量：XXX个（2）输出接口类型：XXX接口数量：XXX个（3）通讯接口类型：XXX接口（如：以太网、USB、蓝牙等）数量：XXX个传输速率：XXXMbps/s5.电源与功耗（1）电源适配器类型：XXX适配器（如：AC-DC、DC-DC等）输入电压：XXXV/XXXHz输出电压：XXXV/XXXHz最大输出电流：XXXA（2）电池续航能力待机时间：XXX小时工作时间：XXX小时（根据具体使用情况而定）电池类型：XXX电池（如：锂离子电池、镍氢电池等）电池容量：XXXmAh/Ah充电时间：XXX小时/次（根据电池类型和容量而定）6.包装与附件包装材料：XXX（如：纸箱、泡沫等）内附物品：包含以下附件（具体根据产品而定，此处仅为示例）：•说明书x1份•保修卡x1份•数据线x1条•电源适配器x1个•产品本体x1台。

X2 Capacitor
AC 275V;
ShanTou SongTian Enterprise .C
2-3
SET
X2; 0.1UF(104K)
UL E208107
o.Lt d
,T11 0
2-4 Y Capacitor
SET
CE222M
ShanTou SongTian Enterprise .C o.Lt d
4.2.2 螺丝测试 仪器：扭力计 方法：对成品机上所有的螺丝进行扭力测试 要求：打塑胶的螺丝≧2.5Kgf.cm、打五金的螺丝≧5Kgf.cm。
4.2.3 稳定性测试 方法：将成品样机任一位置放在一个与水平成 10 度斜角的斜面上，电源线以最不利的方位放在 斜面上，进行测试 要求：成品样机不可翻倒
4.4 功能操作说明：
4.4.1 “开关”按键：电源开/关键 4.4.1.1 上电后蜂鸣器短“嘀”一声，所有指示灯全部点亮然后熄灭，电源指示灯逐渐亮-灭-亮循环； 4.4.1.2 首次按“开关”键，蜂鸣器短“嘀”一声，所有按键灯全部点亮，“功能”按键指示灯闪烁、“自然风”
第 8 页 共 13 页
按键指示灯闪烁，数码管的数字显示“60 分”闪烁； 4.4.1.3 若无操作，5 秒后机器默认“自然风”工作。此时“自然风”按键指示灯亮，数码管的数字显示“60 分” 。
94HB
FORMOSA PLASTICS CORP
UL E216959
94HB
Chang Chun Plasticsco Co.,Ltd UL E59481
3. 关键零件技术要求
3.1 电源连接线、内部引线提供图纸； 3.2 交流电机/PTC/负离子发生器/温控器保险丝/控制板提供规格书； 3.3 塑胶/五金件提供图纸; 3.4 未经允许不得更改产品结构，产品的结构以签板为准。

* * 有限公司产品规格书（产品名称）型号：制定日期：版本: A[变更履历]１．适用范围（产品使用的额定电压，或指只适用于销售于某一地区所使用的电压。

）２．型式型号说明主要参数操作或使用说明３．外观1）颜色各部件颜色要符合表面处理及限度样板。

2）丝印①不能有刮伤、印空、脱落等现象。

②印刷色要符合限度样板。

3）喷油①不能有刮伤、脱油等现象。

②颜色及表面处理要符合限度样板。

4）标识①标识内容要明确。

符合图纸。

②在指定位置印刷及贴付。

5）制品批号、个・外装箱批号指定位置要正确、明确地标示出来。

6）不能有刮伤、脏汚、破裂等。

7）电源线有效长度（根据客户要求或参考产品销售地区的安规标准如：UL/PSE/CE等.）４．构造,部品１）组装各部品的组装不能强行压入、接合处、间隙等要根据图面要求。

２）部品各部的部品根据图面或部品承认图。

３）空间距离、沿面距离导电体与其它导电体之间的距离 2.5mm以上导电体非导电体之间的距离 2.0mm以上４）内部配线不能触及可动部、高温部、配线装入时不要过分用力。

５）电器装配部品如：风扇/马达等（详细说明部品的生产厂商/型号/规格等。

）６）包装符合包装仕样书要求。

５．性能１）绝缘电阻机器在正常室温下，施以机器的额定电压开机运转正常后。

拔掉电源用绝缘电阻测试仪测量导电部和非导电部之间的绝缘电阻规格：（根据产品的要求及产品销售地区的安规作制定）２）绝缘耐压机器在正常室温下，施以机器的额定电压开机运转正常后。

拔掉电源用耐压测试仪测量导电体和导电体之间的耐压规格：（根据产品的要求及产品销售地区的安规作制定）３）额定功率机器在正常室温下，施以机器的额定电压开机运转正常后。

，用功率测试仪测试机器工作时的功率规格：（产品功率平均值）W±%以内。

（功率波动范围根据不同类型的产品和客户要求制定）４）正常升温测试放在室温为20℃、厚为10㎜以上的表面为平面的木台上、各部的温度上升到一定时连续增加与额定电压相等的电压。

PCB布局图与产品内部空间图
七、环境试验要求
序号试验项目试验条件检验项目
1 高温存贮试验1. 70℃条件下,2小时
2. 不包装,不通电
1. 外观
2. 电气性能〔常温恢复两小时,正常工作
2 低温存贮试验1. －40±5℃,2小时
2. 不包装,不通电
1. 外观
2. 电气性能〔常温恢复两小时,正常工作
3 高温工作试验1. 额定条件下
2. 环境温度40℃
1. 开关机输出电压
2. 性能正常
4 低温工作试验1. 额定条件下
2. 环境温度10℃
1. 器件外观
2. 性能正常
5 振动试验在三个互相垂直的方向上能经受5－500Hz的随机振动,其中5－10Hz频率范围的加速度谱密度为
10m2/s3,10－200Hz频率范围的加速度谱密度为3m2/s3,200－500Hz频率范围的加速度谱密度为1m2/s3,每方向20分钟
6 老化重复对移动电源进行充放电二次
八、机械特性及接插件定义〔单位：mm
1、外形尺寸
最大外形尺寸：106×80×25〔L×W×Hmm。

Tel：：020-87633028
公司地址：中国广东省广州市天河区燕岭路 25 号银燕大厦 1107 室 第 5 页 共 9 页
广州市依歌电子科技有限公司
1000AE 线性恒流 LED 芯片
应用方案实例 1、PF 值 0.5 90%效率无频闪方案
在上述方案中： 输入电压 AC220V 时，设计时 LED 灯珠串联电压控制在 270-290V 之间； 电容 C2 可以对电源滤波，提高电源电压的平均值，从而提高电源效率，但 整机的 PF 值只有 0.5 左右； 压敏电阻 RV1、电容 C1 主要起到抗浪涌缓冲作用，避免 IC 瞬间被击穿，提 高产品可靠性； 电阻 R3、R4 是放电电阻，电阻 R1、R2 可用于调节 LED 的恒流值，具体计算 见 IC 输出电流特性。
VLED VF * T / T
（6）
LED 的功耗计算如下：
PLED VLED * I LED I F *VF * (T / T )
4、 IC 功耗计算
（7）
市电的电压和灯珠电压的差是 IC 的工作电压，其表达式如下：
uIC(t ) u(t ) V (t )
2Usin(2ft ) V (t )
公司地址：中国广东省广州市天河区燕岭路 25 号银燕大厦 1107 室 第 1 页 共 9 页
广州市依歌电子科技有限公司
1000AE 线性恒流 LED 芯片
典型应用方案
极限参数
若无特殊说明，环境温度为 25℃ 特性参数 OUT 端口电压 OUT 端口电流 工作温度 存储温度 ESD 耐压 符号 VOUT IOUT TOPT TSTG VESD 范围 -0.5～450V 5mA～60mA -40℃～+120℃ -50℃～+150℃ 2KV

电子元器件规格书模板电子元器件规格书1. 引言电子元器件规格书是为了确保电子产品的设计、制造和维修过程中的一致性和可靠性而编写的。

本规格书旨在提供对电子元器件的详细描述，包括其功能、性能、特性、尺寸、材料等方面的要求。

本文将按照规格书的一般结构，逐步介绍各个部分的内容。

2. 产品描述2.1 产品名称：在此处填写电子元器件的准确名称。

2.2 产品型号：在此处填写电子元器件的型号。

2.3 产品用途：在此处描述电子元器件的主要用途和应用场景。

3. 性能要求3.1 电气特性：- 电压要求：描述电子元器件的工作电压范围和额定电压。

- 电流要求：描述电子元器件的工作电流范围和额定电流。

- 频率要求：描述电子元器件的工作频率范围和额定频率。

3.2 功能要求：- 功能描述：详细描述电子元器件的功能和工作原理。

- 功能参数：列举电子元器件的主要功能参数，并说明其要求和测量方法。

3.3 环境要求：- 工作温度范围：描述电子元器件的工作温度范围。

- 储存温度范围：描述电子元器件的储存温度范围。

- 湿度要求：描述电子元器件的工作湿度范围和储存湿度范围。

4. 尺寸和外观要求4.1 尺寸要求：详细描述电子元器件的尺寸要求，包括长度、宽度、高度等。

4.2 外观要求：描述电子元器件的外观要求，包括颜色、表面处理等。

5. 材料要求5.1 主要材料：列举电子元器件的主要材料，并说明其要求和标准。

5.2 环保要求：描述电子元器件所使用材料的环保要求，符合相关法规和标准。

6. 可靠性要求6.1 寿命要求：描述电子元器件的设计寿命和使用寿命要求。

6.2 可靠性测试：说明对电子元器件进行可靠性测试的要求和方法。

7. 标志和包装要求7.1 标志要求：描述电子元器件上的标志要求，包括商标、型号、生产日期等。

7.2 包装要求：说明电子元器件的包装要求，包括包装材料、包装方式等。

8. 其他要求在此部分列出其他未涉及的要求，如特殊测试要求、质量控制要求等。

* * 电器制造有限公司产品规格书型号：*****芳香器2007年4月28日制定[变更履历]本规格书适用于****电器制造有限公司针对出口销售于日本国内１００V制造的专用产品芳香器。

２．仕样标准仕样型号LP-10额定电压AC 100Ｖ额定功率30Ｗ尺寸230（W）×210（D）×658（H）㎜重量 3.2kg３．外观１）颜色各部件颜色符合表面处理表及限度样板。

２）丝印①不能有批伤、印空、脱落等现象。

②印刷色要符合限度样板。

３）标识①标识内容要明确。

符合图纸。

②在指定位置印刷及贴付。

４）制品批号、个・外装箱批号指定位置要正确、明确地标示出。

５）不能有伤、汚、破裂等。

６）电源线有效长度2.5m±2％４．构造,部品１）组装各部品的组装不能强行压入、接合处、间隙等要根据图面要求。

２）部品各部的部品根据图面或部品承认图。

３）空间距离、沿面距离导电体与其它导电体之间的距离 2.5mm以上导电体非导电体之间的距离 2.0mm以上４）内部配线不能触及可动部、高温部、配线装入时不要过分用力。

５）电装部品①、风扇/马达DFB802024L DC 无刷马达24V②、恒温器SS1-L AC 125V 2A 78℃±4℃(OFF)③、云母发热器100V 20W④、门开关SS-01GL-E欧姆龙微型开关DC 30V⑤、齿轮马达开关SS-01-E欧姆龙微型开关DC 30V⑥、齿轮马达MT8-4 AC100V 50/60Hz 3/ 3rpm⑦、热敏电阻R(25℃)=50KΩB(25℃/50℃)3,590KΩ（3950 KΩ）⑥、电源线线：PVC线VFF2×㎟（30芯）灰色(有效长)±30mm,JET 2220-12009-1001插头：PP成形插头JET 0883-43001-1001⑦、主基板环氧树脂CEM-1电流保险丝AC 125V 1A装倾倒开关⑧、操作基板・遥控基板环氧树脂CEM-1红外线频率38kHz６）包装符合包装仕样书要求。
