龙源期刊网

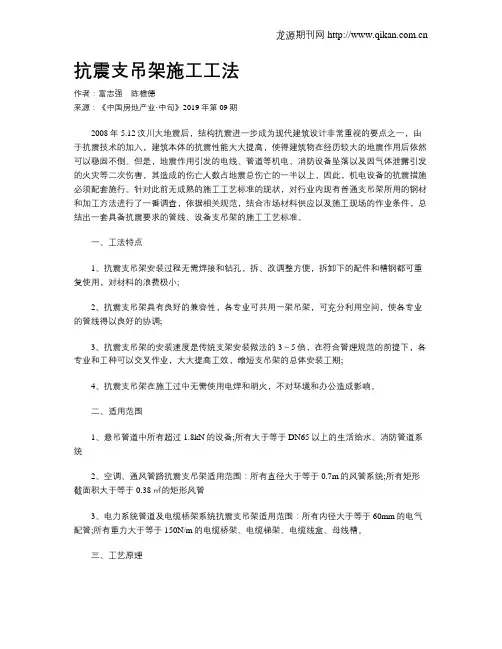

抗震支吊架施工工法

作者：富志强 陈檐德

来源：《中国房地产业·中旬》2019年第09期

2008年5.12汶川大地震后，结构抗震进一步成为现代建筑设计非常重视的要点之一，由于抗震技术的加入，建筑本体的抗震性能大大提高，使得建筑物在经历较大的地震作用后依然可以稳固不倒。但是，地震作用引发的电线、管道等机电、消防设备坠落以及因气体泄露引发的火灾等二次伤害，其造成的伤亡人数占地震总伤亡的一半以上，因此，机电设备的抗震措施必须配套施行。针对此前无成熟的施工工艺标准的现状，对行业内现有普通支吊架所用的钢材和加工方法进行了一番调查，依据相关规范，结合市场材料供应以及施工现场的作业条件，总结出一套具备抗震要求的管线、设备支吊架的施工工艺标准。

一、工法特点

1、抗震支吊架安装过程无需焊接和钻孔，拆、改调整方便，拆卸下的配件和槽钢都可重复使用，对材料的浪费极小;

2、抗震支吊架具有良好的兼容性，各专业可共用一架吊架，可充分利用空间，使各专业的管线得以良好的协调;

3、抗震支吊架的安装速度是传统支架安装做法的3～5倍，在符合管理规范的前提下，各专业和工种可以交叉作业，大大提高工效，缩短支吊架的总体安装工期;

4、抗震支吊架在施工过中无需使用电焊和明火，不对环境和办公造成影响。

二、适用范围

1、悬吊管道中所有超过1.8kN的设备;所有大于等于DN65以上的生活给水、消防管道系统

2、空调、通风管路抗震支吊架适用范围：所有直径大于等于0.7m的风管系统;所有矩形截面积大于等于0.38㎡的矩形风管

3、电力系统管道及电缆桥架系统抗震支吊架适用范围：所有内径大于等于60mm的电气配管;所有重力大于等于150N/m的电缆桥架、电缆梯架、电缆线盒、母线槽。

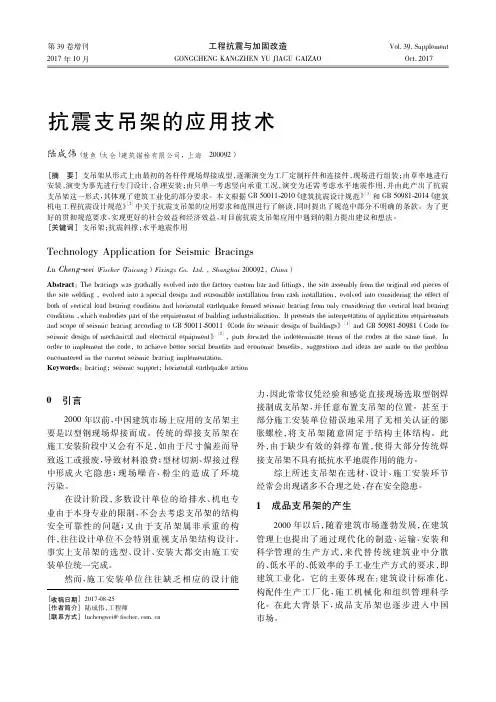

第39卷增刊2017年10月工程抗震与加固改造

GONGCHENGKANGZHENYUJIAGUGAIZAOVol．39.SupplementOct．2017

抗震支吊架的应用技术

陆成伟（慧鱼（太仓）建筑锚栓有限公司，上海200092）

［摘要］支吊架从形式上由最初的各杆件现场焊接成型，逐渐演变为工厂定制杆件和连接件，现场进行组装；由草率地进行安装，演变为事先进行专门设计，合理安装；由只单一考虑竖向承重工况，演变为还需考虑水平地震作用，并由此产出了抗震支吊架这一形式，其体现了建筑工业化的部分要求。本文根据GB50011-2010《建筑抗震设计规范》［1］和GB50981-2014《建筑机电工程抗震设计规范》［2］中关于抗震支吊架的应用要求和范围进行了解读，同时提出了规范中部分不明确的条款。为了更好的贯彻规范要求，实现更好的社会效益和经济效益，对目前抗震支吊架应用中遇到的阻力提出建议和想法。［关键词］支吊架；抗震斜撑；水平地震作用

TechnologyApplicationforSeismicBracings

LuCheng-wei（Fischer（Taicang）FixingsCo．Ltd．，Shanghai200092，China）

Abstract：Thebracingswasgraduallyevolvedintothefactorycustombarandfittings，thesiteassemblyfromtheoriginalrodpiecesofthesitewelding，evolvedintoaspecialdesignandreasonableinstallationfromrashinstallation，evolvedintoconsideringtheeffectofbothofverticalloadbearingconditionandhorizontalearthquakeformedseismicbracingfromonlyconsideringtheverticalloadbearingcondition，whichembodiespartoftherequirementofbuildingindustrialization．ItpresentstheinterpretationofapplicationrequirementsandscopeofseismicbracingaccordingtoGB50011-50011《Codeforseismicdesignofbuildings》［1］andGB50981-50981《Codeforseismicdesignofmechanicalandelectricalequipment》［2］，putsforwardtheindeterminatetermsofthecodesatthesametime．Inordertoimplementthecode，toachievebettersocialbenefitsandeconomicbenefits，suggestionsandideasaremadeontheproblemencounteredinthecurrentseismicbracingimplementation．Keywords：bracing；seismicsupport；horizontalearthquakeaction

部门：

编制：

日期：

抗震支吊架设计与应用

一、抗震支架设计流程：

1、装配式/成品支架系统是以工厂预制零部件在工地现场进行组装的支架产品，采用标准连接件与标准槽钢，如下图示：

2、装配式/成品支架产品以及配套锚栓产品的验收、质量应满足(不限于)如下标准和国家现行规范标准的要求：

GB50011-2010《建筑抗震设计规范》

GB50981-2014《建筑机电工程抗震设计规范》

GB50242-2016《建筑给排水及采暖工程施工质量验收规范》

GB50234-2016《通风与空调工程质量验收规范》

GB50261-2017《自动喷水灭火系统施工及验收规范》

GB50303-2015《建筑电气工程施工质量验收规范》

《02S402室内管道支架及吊架》

3、抗震支架规范：

GB50011-2010：

第13章 非结构构件抗震设计的计算与抗震措施。

GB50981-2014：

GB50981-2014规定了需进行抗震支吊架的设置范围：

悬吊管道中重力大于1.8kN的空调机组、风机等设备；

DN25以上的燃气管道；

DN65以上的生活给水、消防管道、柔性连接的质量为9kg~25kg的管道附件以及刚性连接的质量大于25kg以上管道附件；

矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统；

对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架电缆槽盒、母线槽；

所有规格的防排烟风道及事故通风风道及其设备。

管线的选取：

给水排水及消防、供暖、通风、空调、燃气、热力、电力、通讯；

按不同系统管道规格或重量进行选取；

可单管设置，也可设置多管共架综合抗震支架；

在规范41页的条文说明：

悬吊管道中重力大于1.8KN的设备；

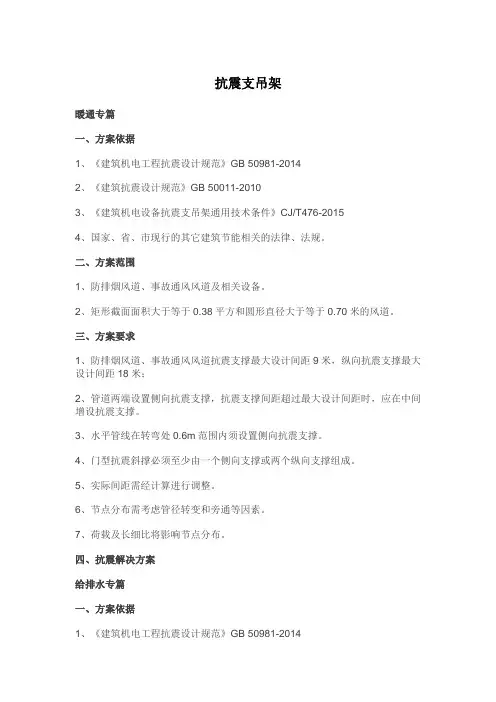

抗震支吊架

暖通专篇

一、方案依据

1、《建筑机电工程抗震设计规范》GB 50981-2014

2、《建筑抗震设计规范》GB 50011-2010

3、《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015

4、国家、省、市现行的其它建筑节能相关的法律、法规。

二、方案范围

1、防排烟风道、事故通风风道及相关设备。

2、矩形截面面积大于等于0.38平方和圆形直径大于等于0.70米的风道。

三、方案要求

1、防排烟风道、事故通风风道抗震支撑最大设计间距9米，纵向抗震支撑最大设计间距18米；

2、管道两端设置侧向抗震支撑，抗震支撑间距超过最大设计间距时，应在中间增设抗震支撑。

3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。

4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。

5、实际间距需经计算进行调整。

6、节点分布需考虑管径转变和旁通等因素。

7、荷载及长细比将影响节点分布。

四、抗震解决方案

给排水专篇

一、方案依据

1、《建筑机电工程抗震设计规范》GB 50981-2014 2、《建筑抗震设计规范》GB 50011-2010

3、《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015

4、国家、省、市现行的其它建筑节能相关的法律、法规。

二、方案范围

1、室内大于或等于DN65给水、排水、消防水。

2、8度、9度地区的高层建筑的给水、排水立管直线长度大于50米，直线长度大于100米管线。

三、方案要求

1、室内大于或等于DN65给水、排水、消防水抗震支撑最大设计间距12米，纵向抗震支撑最大设计间距24米；柔性桥架上述参数减半。

2、管道两端设置侧向抗震支撑，抗震支撑间距超过最大设计间距时，应在中间增设抗震支撑。

3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。

4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。

5、实际间距需经计算进行调整。

6、节点分布需考虑管径转变和旁通等因素。

江苏华威线路设备集团有限公司 秦峰Qin Feng

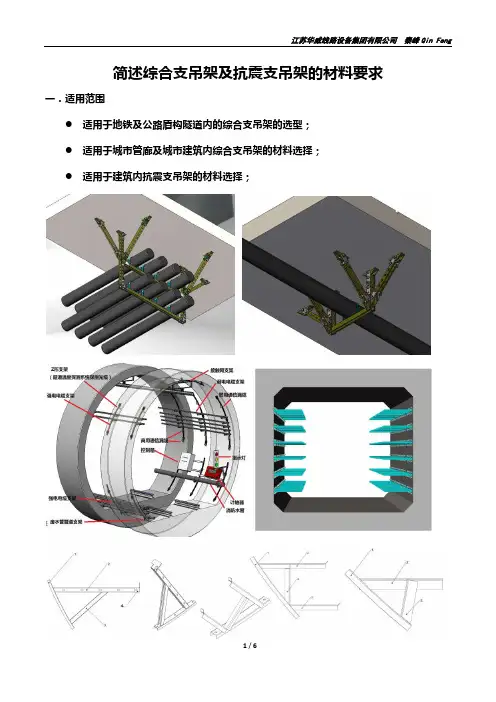

1 / 6 简述综合支吊架及抗震支吊架的材料要求 一．适用范围  适用于地铁及公路盾构隧道内的综合支吊架的选型；  适用于城市管廊及城市建筑内综合支吊架的材料选择；  适用于建筑内抗震支吊架的材料选择；

江苏华威线路设备集团有限公司 秦峰Qin Feng

2 / 6 二．国家相关标准要求： 1. 《CJT476-2015建筑机电设备抗震支吊架通用技术条件》标准里要求： 支吊架金属部件可由碳钢或不锈钢材料制作，各零部件材料的性能应符合现行国家标准的规定； 2. 《GB 50011-2010 建筑抗震设计规范》标准里对材料有如下规定： 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85； 钢材应有明显的屈服台阶，且伸长率不应小于20%； 钢材应有良好的焊接性和合格的冲击韧性； 钢结构的钢材宜采用Q235等级B、C、D的碳素结构钢及Q345等级B、C、D、E的低合金高强度结构钢；当有可靠依据时，尚可采用其他钢种和钢号。 3. 《GB50017-2003》钢结构设计规范里对材料选用有如下规定： 为保证承重结构的承载能力和防止在一定条件下出现脆性破坏，应根据结构的重要性、荷载特征、结构形式、应力状态、连接方法、钢材厚度和工作环境等因素综合考虑，选用合适的钢材牌号和材性。 承重结构的钢材宜采用Q235钢、Q345钢、Q390钢和Q420钢，其质量应分别符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。当采用其他牌号的钢材时，尚应符合相应的有关标准的规定和要求。 承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯实验的合格保证。 4. 以下是标准中对材料的 江苏华威线路设备集团有

3 / 6 料的力学强度要求： 备集团有限公司 秦峰Qin Feng

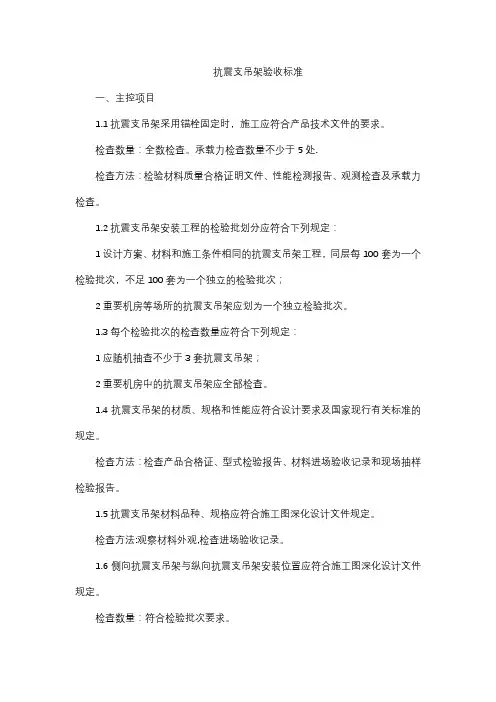

抗震支吊架验收标准

一、主控项目

1.1抗震支吊架采用锚栓固定时，施工应符合产品技术文件的要求。

检查数量：全数检查。承载力检查数量不少于5处.

检查方法：检验材料质量合格证明文件、性能检测报告、观测检查及承载力检查。

1.2抗震支吊架安装工程的检验批划分应符合下列规定：

1设计方案、材料和施工条件相同的抗震支吊架工程，同层每100套为一个检验批次，不足100套为一个独立的检验批次；

2重要机房等场所的抗震支吊架应划为一个独立检验批次。

1.3每个检验批次的检查数量应符合下列规定：

1应随机抽查不少于3套抗震支吊架；

2重要机房中的抗震支吊架应全部检查。

1.4抗震支吊架的材质、规格和性能应符合设计要求及国家现行有关标准的规定。

检查方法：检查产品合格证、型式检验报告、材料进场验收记录和现场抽样检验报告。

1.5抗震支吊架材料品种、规格应符合施工图深化设计文件规定。

检查方法:观察材料外观,检查进场验收记录。

1.6侧向抗震支吊架与纵向抗震支吊架安装位置应符合施工图深化设计文件规定。

检查数量：符合检验批次要求。 检查方法：观察、检查。

1.7抗震支吊架安装间距应符合施工图深化设计文件规定，偏差不应大于200mm。

检查数量：符合检验批次要求。

检查方法：尺量检查。

1.8抗震支吊架斜撑与吊架安装距离应符合施工图深化设计文件规定，偏差不得大于100mm。

检查数量：符合检验批次要求。

检查方法：尺量检查。

1.9斜撑的竖向安装角度应符合施工图深化设计文件规定，且不得小于30°

检查数量：符合检验批次要求。

检查方法：尺量检查。

1.10锚栓锚固的位置、锚固深度、安装扭矩等应符合施工图深化设计文件。

检查数量：符合检验批次要求。

检查方法：观察、施工过程文件记录、扭矩扳手、拉拔仪检查。

1.11抗震支吊架连接件的螺栓、锁扣的安装扭矩应符合施工图深化设计和产品技术文件规定。

检查数量：符合检验批次要求。

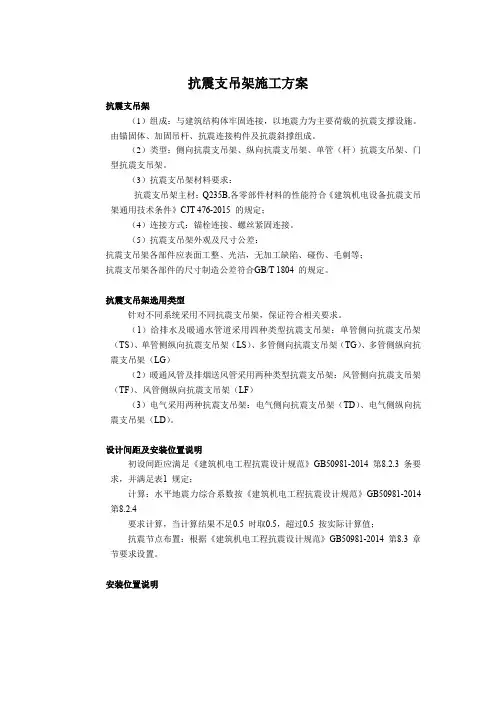

抗震支吊架施工方案

抗震支吊架

（1）组成：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。

（2）类型：侧向抗震支吊架、纵向抗震支吊架、单管（杆）抗震支吊架、门型抗震支吊架。

（3）抗震支吊架材料要求：

抗震支吊架主材：Q235B,各零部件材料的性能符合《建筑机电设备抗震支吊架通用技术条件》CJT 476-2015 的规定；

（4）连接方式：锚栓连接、螺丝紧固连接。

（5）抗震支吊架外观及尺寸公差：

抗震支吊架各部件应表面工整、光洁，无加工缺陷、碰伤、毛刺等；

抗震支吊架各部件的尺寸制造公差符合GB/T 1804 的规定。

抗震支吊架选用类型

针对不同系统采用不同抗震支吊架，保证符合相关要求。

（1）给排水及暖通水管道采用四种类型抗震支吊架：单管侧向抗震支吊架（TS）、单管侧纵向抗震支吊架（LS）、多管侧向抗震支吊架（TG）、多管侧纵向抗震支吊架（LG）

（2）暖通风管及排烟送风管采用两种类型抗震支吊架：风管侧向抗震支吊架（TF）、风管侧纵向抗震支吊架（LF）

（3）电气采用两种抗震支吊架：电气侧向抗震支吊架（TD）、电气侧纵向抗震支吊架（LD）。

设计间距及安装位置说明

初设间距应满足《建筑机电工程抗震设计规范》GB50981-2014 第8.2.3 条要求，并满足表1 规定；

计算：水平地震力综合系数按《建筑机电工程抗震设计规范》GB50981-2014

第8.2.4

要求计算，当计算结果不足0.5 时取0.5，超过0.5 按实际计算值；

抗震节点布置：根据《建筑机电工程抗震设计规范》GB50981-2014 第8.3 章节要求设置。

安装位置说明

安装位置必须严格按照施工图纸所标注点位位置进行安装，以保证抗震系统的整体有效性，当由于安装现场特殊情况导致点位无法安装时，必须进行修改时，必须保证两抗震支吊架之间间距满足《建筑机电工程抗震设计规范》GB50981-2014

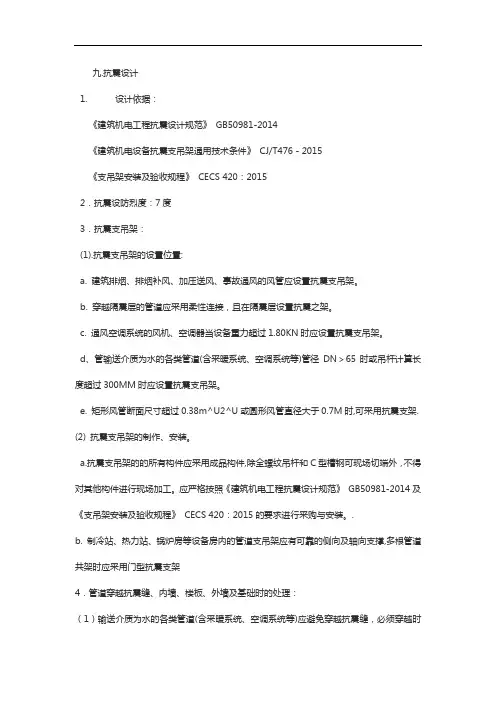

九.抗震设计

1. 设计依据：

《建筑机电工程抗震设计规范》

GB50981-2014

《建筑机电设备抗震支吊架通用技术条件》 CJ/T476－2015

《支吊架安装及验收规程》 CECS 420：2015

2．抗震设防烈度：7度

3．抗震支吊架：

(1).抗震支吊架的设置位置:

a. 建筑排烟、排烟补风、加压送风、事故通风的风管应设置抗震支吊架。

b. 穿越隔震层的管道应采用柔性连接，且在隔震层设置抗震之架。

c. 通风空调系统的风机、空调器当设备重力超过1.80KN时应设置抗震支吊架。

d、管输送介质为水的各类管道(含采暖系统、空调系统等)管径DN＞65时或吊杆计算长度超过300MM时应设置抗震支吊架。

e. 矩形风管断面尺寸超过0.38m^U2^U或圆形风管直径大于0.7M时,可采用抗震支架.

(2) 抗震支吊架的制作、安装。

a.抗震支吊架的的所有构件应采用成品构件,除全螺纹吊杆和C型槽钢可现场切端外，不得对其他构件进行现场加工。应严格按照《建筑机电工程抗震设计规范》 GB50981-2014及《支吊架安装及验收规程》 CECS 420：2015的要求进行采购与安装。.

b. 制冷站、热力站、锅炉房等设备房内的管道支吊架应有可靠的侧向及轴向支撑,多根管道共架时应采用门型抗震支架

4．管道穿越抗震缝、内墙、楼板、外墙及基础时的处理：

（1）输送介质为水的各类管道(含采暖系统、空调系统等)应避免穿越抗震缝，必须穿越时

应在抗震缝两侧分别设置柔性接头。穿越普通内墙或楼板时应设置套管，套管与管道之间的缝隙应使用柔性防火材料进行填充。

（2）通风、空调系统的风管应避免穿越抗震缝，必须穿越时应在抗震缝两侧分别设置柔性接头。穿越普通内墙或楼板时应设置套管，套管与管道之间的缝隙应使用柔性防火材料进行填充。

（3）管道穿越建筑物外墙或基础时，应设置钢性放水套管，套管与管道之间的缝隙采用不燃材料材料填充，穿越建筑基础的管道在室外侧就近安装柔性接头。

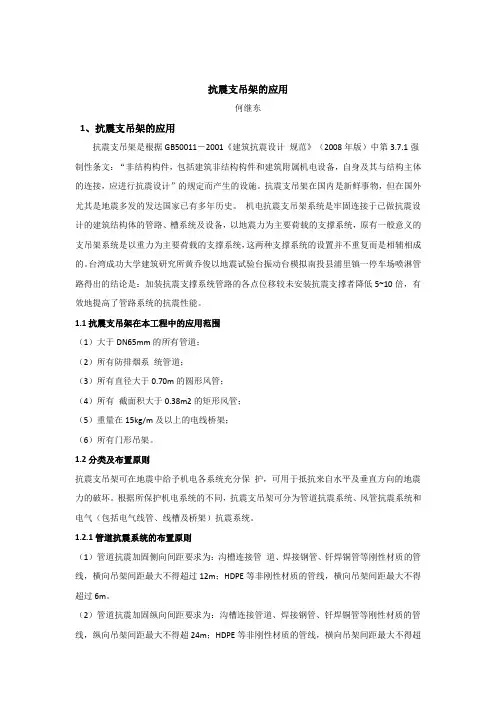

抗震支吊架的应用

何继东

1、抗震支吊架的应用

抗震支吊架是根据GB50011－2001《建筑抗震设计 规范》（2008年版）中第3.7.1强制性条文：“非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计”的规定而产生的设施。抗震支吊架在国内是新鲜事物，但在国外尤其是地震多发的发达国家已有多年历史。 机电抗震支吊架系统是牢固连接于已做抗震设计的建筑结构体的管路、槽系统及设备，以地震力为主要荷载的支撑系统，原有一般意义的支吊架系统是以重力为主要荷载的支撑系统，这两种支撑系统的设置并不重复而是相辅相成的。台湾成功大学建筑研究所黄乔俊以地震试验台振动台模拟南投县浦里镇一停车场喷淋管路得出的结论是：加装抗震支撑系统管路的各点位移较未安装抗震支撑者降低5~10倍，有效地提高了管路系统的抗震性能。

1.1抗震支吊架在本工程中的应用范围

（1）大于DN65mm的所有管道；

（2）所有防排烟系 统管道；

（3）所有直径大于0.70m的圆形风管；

（4）所有 截面积大于0.38m2的矩形风管；

（5）重量在15kg/m及以上的电线桥架；

（6）所有门形吊架。

1.2分类及布置原则

抗震支吊架可在地震中给予机电各系统充分保 护，可用于抵抗来自水平及垂直方向的地震力的破坏。根据所保护机电系统的不同，抗震支吊架可分为管道抗震系统、风管抗震系统和电气（包括电气线管、线槽及桥架）抗震系统。

1.2.1管道抗震系统的布置原则

（1）管道抗震加固侧向间距要求为：沟槽连接管 道、焊接钢管、钎焊铜管等刚性材质的管线，横向吊架间距最大不得超过12m；HDPE等非刚性材质的管线，横向吊架间距最大不得超过6m。

（2）管道抗震加固纵向间距要求为：沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，纵向吊架间距最大不得超24m；HDPE等非刚性材质的管线，横向吊架间距最大不得超过12m。

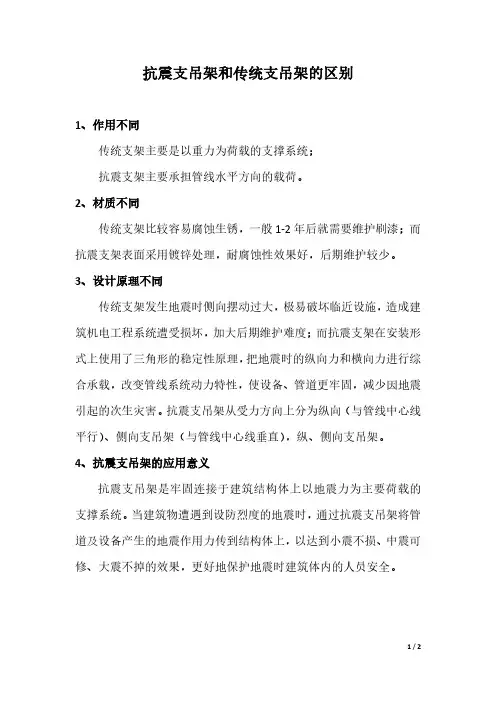

1 / 2 抗震支吊架和传统支吊架的区别 1、作用不同 传统支架主要是以重力为荷载的支撑系统； 抗震支架主要承担管线水平方向的载荷。 2、材质不同 传统支架比较容易腐蚀生锈，一般1-2年后就需要维护刷漆；而抗震支架表面采用镀锌处理，耐腐蚀性效果好，后期维护较少。 3、设计原理不同 传统支架发生地震时侧向摆动过大，极易破坏临近设施，造成建筑机电工程系统遭受损坏，加大后期维护难度；而抗震支架在安装形式上使用了三角形的稳定性原理，把地震时的纵向力和横向力进行综合承载，改变管线系统动力特性，使设备、管道更牢固，减少因地震引起的次生灾害。抗震支吊架从受力方向上分为纵向（与管线中心线平行）、侧向支吊架（与管线中心线垂直），纵、侧向支吊架。 4、抗震支吊架的应用意义 抗震支吊架是牢固连接于建筑结构体上以地震力为主要荷载的支撑系统。当建筑物遭遇到设防烈度的地震时，通过抗震支吊架将管道及设备产生的地震作用力传到结构体上，以达到小震不损、中震可修、大震不掉的效果，更好地保护地震时建筑体内的人员安全。 2 / 2 传统支吊架图片： 抗震支吊架图片：

■工程应用　积　建前　２０１６正　

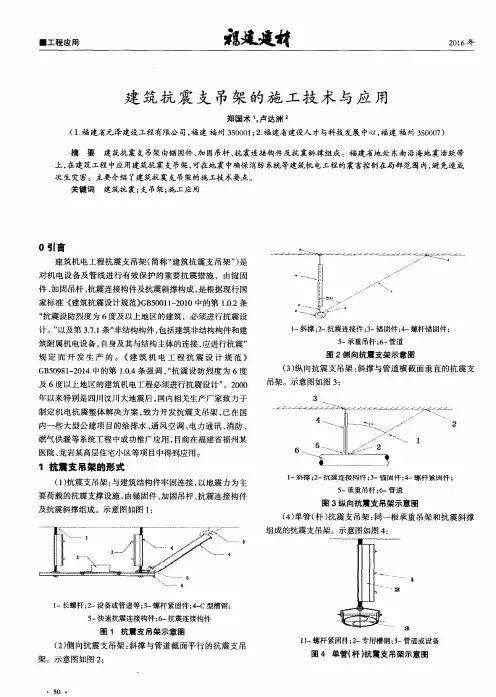

建筑抗震支吊架的施工技术与应用　

郑国术’。卢达洲ｚ　

（１．福建省元泽建设工程有限公司，福建福州３５０００１；２．福建省建设人才与科技发展中心，福建福州３５０００７）　

摘要建筑抗震支吊架由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。福建省地处东南沿海地震活跃带　上，在建筑工程中应用建筑抗震支吊架，可在地震中确保消防系统等建筑机电工程的震害控制在局部范围内，避免造成　次生灾害。主要介绍了建筑抗震支吊架的施工技术要点。　关键词建筑抗震；支吊架；施工应用　

０引言　
