转速、电流双闭环直流调速系统和调节器的工程设计方法

双闭环直流调速系统设计及仿真一转速、电流双闭环控制系统一般来说，我们总希望在最大电流受限制的情况下，尽量发挥直流电动机的过载能力，使电力拖动控制系统以尽可能大的加速度起动，达到稳态转速后，电流应快速下降，保证输出转矩与负载转矩平衡，进入稳定运行状态[1]。

这种理想的起动过程如图1所示。

nnt图1 转速调节系统理想起动过程为实现在约束条件快速起动，关键是要有一个使电流保持在最大值的恒流过程。

根据反馈控制规律，要控制某个量，就要引入这个量的负反馈。

因此很自然地想到要采用电流负反馈控制过程。

这里实际提到了两个控制阶段。

起动过程中，电动机转速快速上升，而要保持电流恒定，只需电流负反馈；稳定运行过程中，要求转矩保持平衡，需使转速保持恒定，应以转速负反馈为主。

如何才能做到使电流、转速两种负反馈在不同的控制阶段发挥作用呢？答案是采用转速、电流双闭环控制系统。

如图2所示。

图2 双闭环直流调速控制系统原理图参考双闭环的结构图和一些电力电子的知识，采用机理分析法可以得到双闭环系统的动态结构图。

如图3所示。

图3 双闭环直流调速系统动态结构图在转速环、电流环的反馈通道和输入端增加了转速滤波、电流滤波和给定滤波环节。

因为电流检测信号中常含有交流成分，须加低通滤波，其滤波时间常数按需要而定。

滤波环节可以抑制检测信号中的交流分量，但同时也个反馈检测信号带来延迟。

所以在给定信号通道中加入一个给定滤波环节，使给定信号与反馈信号同步，并可使设计简化。

由测速发电机得到的转速反馈电压含有电机的换向纹波，因此也需要滤波，其时间常数用表示[2]。

二双闭环控制系统起动过程分析前面已经指出，设置双闭环控制的一个重要目的就是要获得接近于理想的起动过程，因此在分析双闭环调速系统的动态性能时，有必要先探讨它的起动过程。

双闭环调速系统突加给定电压由静止状态起动时，转速和电流的过渡过程如图4所示。

由于在起动过程中转速调节器ASR 经历了不饱和、饱和、退饱和三个阶段，整个过渡过程也就分为三个阶段，在图中表以Ⅰ、Ⅱ和Ⅲ。

实验二 转速、电流双闭环直流调速系统一、实验目的1．了解转速、电流双闭环直流调速系统的组成。

2．掌握双闭环直流调速系统的调试步骤，方法及参数的整定。

3．测定双闭环直流调速系统的静态和动态性能及其指标。

4．了解调节器参数对系统动态性能的影响。

二、实验系统组成及工作原理双闭环调速系统的特征是系统的电流和转速分别由两个调节器控制，由于调速系统调节的主要参量是转速，故转速环作为主环放在外面，而电流环作为副环放在里面，可以及时抑制电网电压扰动对转速的影响。

实际系统的组成如实验图2-1所示。

实验图2-1 转速、电流双闭环直流调速系统主电路采用三相桥式全控整流电路供电。

系统工作时，首先给电动机加上额定励磁，改变转速给定电压*n U 可方便地调节电动机的转速。

速度调节器ASR 、电流调节器ACR 均设有限幅电路，ASR 的输出*i U 作为ACR 的给定，利用ASR 的输出限幅*im U 起限制起动电流的作用；ACR 的输出c U 作为触发器TG 的移相控制电压，利用ACR 的输出限幅cm U 起限制αmin 的作用。

当突加给定电压*n U 时，ASR 立即达到饱和输出*im U ，使电动机以限定的最大电流I dm 加速起动，直到电动机转速达到给定转速(即*n n U U )并出现超调，使ASR 退出饱和，最后稳定运行在给定转速（或略低于给定转速）上。

三、实验设备及仪器1.主控制屏NMCL-322.直流电动机-负载直流发电机-测速发电机组3. NMCL －18挂箱、NMCL-333挂箱及电阻箱4.双踪示波器5.万用表四、实验内容1.调整触发单元并确定其起始移相控制角，检查和调整ASR 、ACR ，整定其输出正负限幅值。

2.测定电流反馈系数β和转速反馈系数α，整定过电流保护动作值。

3.研究电流环和转速环的动态特性，将系统调整到可能的最佳状态，画出)(t f I d =和)(t f n =的波形，并估算系统的动态性能指标（包括跟随性能和抗扰性能）。

1 设计方案论证电流环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。

方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。

转速环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。

方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。

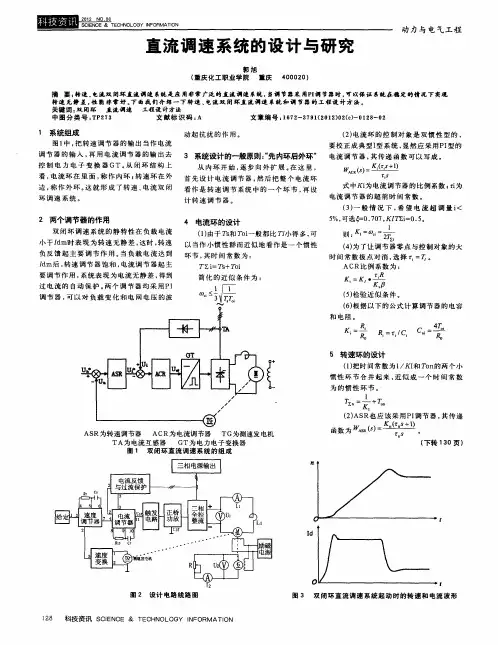

2双闭环调速控制系统电路设计及其原理综述随着现代工业的开展，在调速领域中，双闭环控制的理念已经得到了越来越广泛的认同与应用。

相对于单闭环系统中不能随心所欲地控制电流和转矩的动态过程的弱点。

双闭环控制那么很好的弥补了他的这一缺陷。

双闭环控制可实现转速和电流两种负反应的分别作用，从而获得良好的静，动态性能。

其良好的动态性能主要表达在其抗负载扰动以及抗电网电压扰动之上。

正由于双闭环调速的众多优点，所以在此有必要对其最优化设计进展深入的探讨和研究。

本次课程设计目的就是旨在对双闭环进展最优化的设计。

整流电路本次课程设计的整流主电路采用的是三相桥式全控整流电路，它可看成是由一组共阴接法和另一组共阳接法的三相半波可控整流电路串联而成。

共阴极组VT1、VT3和VT5在正半周导电，流经变压器的电流为正向电流；共阳极组VT2、VT4和VT6在负半周导电，流经变压器的电流为反向电流。

变压器每相绕组在正负半周都有电流流过，因此，变压器绕组中没有直流磁通势，同时也提高了变压器绕组的利用率。

三相桥式全控整流电路多用于直流电动机或要求实现有源逆变的负载。

为使负载电流连续平滑，有利于直流电动机换向及减小火花，以改善电动机的机械特性，一般要串入电感量足够大的平波电抗器，这就等同于含有反电动势的大电感负载。

三相桥式全控整流电路的工作原理是当a=0°时的工作情况。

电流转速双闭环直流调速系统的工作原理论文姓名：范洪峰班级：电气111学号：110551032014年9月18日电流转速双闭环直流调速系统的工作原理范洪峰（山东工商学院信息与电子工程学院，山东烟台，264005）摘要：转速闭环调速系统可以在保证系统稳定的前提下实现转速的无静差，但是对动态性能要求较高的系统，转速闭环系统很难对电流（转矩）进行控制。

电机经常工作在启动、制动、反转等过渡过程中，启动和制动过程的时间在很大程度上决定了电机的效率。

如何缩短这一部分时间，以充分发挥电机的效率，是转速控制系统首先要解决的问题。

直流电动机调速控制器选用了转速、电流双闭环调速控制电路。

在设计中调速系统的主电路采用了三相全控桥整流电路来供电。

控制系统中设置两个调节器，分别调节转速和电流，二者之间实行嵌套联接。

关键词：双闭环；转速调节器；电流调节器Current Speed Working Principle of Doubleclosed-loop dcspeed Regulating System Fan Hongfeng(Shandong province industrial and commercial college of information and electronic engineering institute, Yantai,Shandong province, 264005)Abstract: the speed closed-loop speed control system can guarantee the stability of the system under the premise of implementation speed astatic, but system ofhigh dynamic performance requirements, it is difficult to the current (torque) of theclosed-loop control. Motor often work in the process of starting, braking and reverse transition, in the process of starting and braking time to a great extent, determines the efficiency of the motor. How to shorten this part time, in order to give full play to the efficiency of the motor, speed control system is the problem to be solved in the first place. Dc motor speed controller to choose the speed and current double closed loop speed control circuit. Speed control system in the design of main circuit adopts three-phase fully-controlled bridge rectifier circuit for power supply. Tworegulator set in the control system, adjusting the rotational speed and current respectively, a nested connection between them.Key words: double closed loop; Speed governor; Current regulator1直流调速系统1.1直流调速系统的概述三十多年来，直流电机调速控制经历了重大的变革。

电流转速双闭环直流调速系统的工作原理（吴欢欢）（山东工商学院信息与电子工程学院电气122班山东省烟台 264005 ）摘要：在工业生产中，需要高性能速度控制的电力拖动场合，直流调速系统发挥着极为重要的作用。

而采用电流转速双闭环直流调速系统，就可以充分利用电动机的过载能力获得最快的动态过程。

本次设计主要了解电流转速双闭环直流调速系统的工作原理、系统组成、静态几动态特性。

并绘出工作原理图。

关键词：双闭环控制系统、直流调速系统、ASR、直流电动机。

The working principle of current and speed double closed loop DC speed regulatingsystemWuhuanhuan（Shandong Institute of Business and Technology Yan Tai 264005）ABSTRACT：In industrial production, need to electric drive applications where high performance speed control, DC speed control system plays a very important role. While the current speed double loop speed control system, it can make full use of the overload capacity of a motor to obtain the dynamic process of the fastest. The working principle, the design of the main understanding current speed double loop DC motor control system, the static and dynamic characteristics. And draw the operating system diagram.KEYWORDS：The double closed loop control system、DC speed regulating system、ASR、continuous current motor一、引言直流电机调速，在额定转速以下，保持励磁电流恒定，可用改变电枢电压的方法实现恒转矩调速；在额定转速以上，保持电枢电压恒定，可用改变励磁的方法实现恒功率调速。

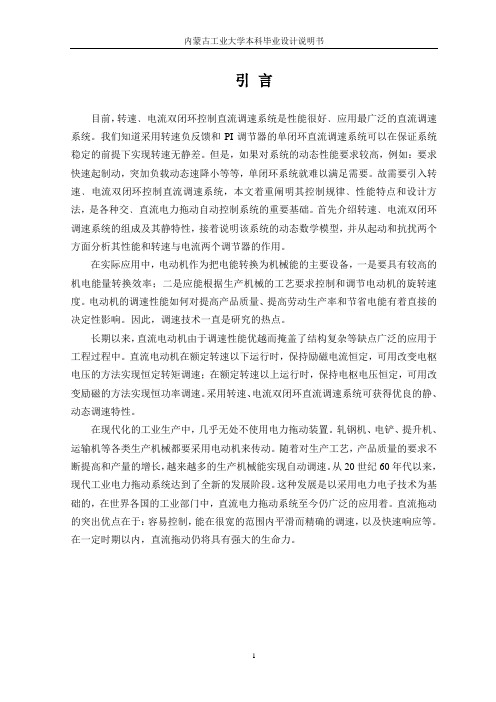

引言目前，转速﹑电流双闭环控制直流调速系统是性能很好﹑应用最广泛的直流调速系统。

我们知道采用转速负反馈和PI调节器的单闭环直流调速系统可以在保证系统稳定的前提下实现转速无静差。

但是，如果对系统的动态性能要求较高，例如：要求快速起制动，突加负载动态速降小等等，单闭环系统就难以满足需要。

故需要引入转速﹑电流双闭环控制直流调速系统，本文着重阐明其控制规律﹑性能特点和设计方法，是各种交﹑直流电力拖动自动控制系统的重要基础。

首先介绍转速﹑电流双闭环调速系统的组成及其静特性，接着说明该系统的动态数学模型，并从起动和抗扰两个方面分析其性能和转速与电流两个调节器的作用。

在实际应用中，电动机作为把电能转换为机械能的主要设备，一是要具有较高的机电能量转换效率；二是应能根据生产机械的工艺要求控制和调节电动机的旋转速度。

电动机的调速性能如何对提高产品质量、提高劳动生产率和节省电能有着直接的决定性影响。

因此，调速技术一直是研究的热点。

长期以来，直流电动机由于调速性能优越而掩盖了结构复杂等缺点广泛的应用于工程过程中。

直流电动机在额定转速以下运行时，保持励磁电流恒定，可用改变电枢电压的方法实现恒定转矩调速；在额定转速以上运行时，保持电枢电压恒定，可用改变励磁的方法实现恒功率调速。

采用转速、电流双闭环直流调速系统可获得优良的静、动态调速特性。

在现代化的工业生产中，几乎无处不使用电力拖动装置。

轧钢机、电铲、提升机、运输机等各类生产机械都要采用电动机来传动。

随着对生产工艺，产品质量的要求不断提高和产量的增长，越来越多的生产机械能实现自动调速。

从20世纪60年代以来，现代工业电力拖动系统达到了全新的发展阶段。

这种发展是以采用电力电子技术为基础的，在世界各国的工业部门中，直流电力拖动系统至今仍广泛的应用着。

直流拖动的突出优点在于：容易控制，能在很宽的范围内平滑而精确的调速，以及快速响应等。

在一定时期以内，直流拖动仍将具有强大的生命力。

运动控制系统课程设计题目:转速电流双闭环直流调速系统仿真与设计转速电流双闭环直流调速系统仿真与设计1. 设计题目转速电流双闭环直流调速系统仿真与设计2. 设计任务已知某晶闸管供电的双闭环直流调速系统,整流装置采用三相桥式电路,基本数据如下：1）直流电动机：160V、120A、1000r/min、C e=r,允许过载倍数λ=2）晶闸管装置放大系数：K s=303）电枢回路总电阻：R=Ω4）时间常数：T l=,T m=,转速滤波环节时间常数T on取5）电压调节器和电流调节器的给定电压均为10V试按工程设计方法设计双闭环系统的电流调节器和转速调节器,并用Simulink建立系统模型,给出仿真结果;系统要求：1）稳态指标：无静差2）动态指标：电流超调量σi ≤5%；空载起动到额定转速时超调量σn ≤10%3. 设计要求根据电力拖动自动控制理论,按工程设计方法设计双闭环调速系统的步骤如下：1）设计电流调节器的结构和参数,将电流环校正成典型I型系统；2）在简化电流环的条件下,设计速度调节器的结构和参数,将速度环校正成典型II型系统；3）进行Simulink仿真,验证设计的有效性;4.设计内容1 设计思路：带转速负反馈的单闭环系统,由于它能够随着负载的变化而相应的改变电枢电压,以补偿电枢回路电阻压降的变化,所以相对开环系统它能够有效的减少稳态速降;当反馈控制闭环调速系统使用带比例放大器时,它依靠被调量的偏差进行控制的,因此是有静差率的调速系统,而比例积分控制器可使系统在无静差的情况下保持恒速,实现无静差调速;对电机启动的冲击电流以及电机堵转时的堵转电流,可以用附带电流截止负反馈作限流保护,但这并不能控制电流的动态波形;按反馈的控制规律,采用某个物理量的负反馈就可以保持该基本量基本不变,采用电流负反馈就应该能够得到近似的恒流过程;另外,在单闭环调速系统中,用一个调节器综合多种信号,各参数间相互影响,难于进行调节器的参数调速;例如,在带电流截止负反馈的转速负反馈的单闭环系统中,同一调节器担负着正常负载时的速度调节和过载时的电流调节,调节器的动态参数无法保证两种调节过程均具有良好的动态品质;按照电机理想运行特性,应该在启动过程中只有电流负反馈,达到稳态转速后,又希望只有转速反馈,双闭环调速系统的静特性就在于当负载电流小于最大电流时,转速负反馈起主要作用,当电流达到最大值时,电流负反馈起主要作用,得到电流的自动保护;2双闭环调速系统的组成：a.系统电路原理图图2-1为转速、电流双闭环调速系统的原理图;图中两个调节器ASR和ACR 分别为转速调节器和电流调节器,二者串级连接,即把转速调节器的输出作为电流调节器的输入,再用电流调节器的输出去控制晶闸管整流器的触发装置;电流环在内,称之为内环；转速环在外,称之为外环;两个调节器输出都带有限幅,ASR的输出限幅什U im决定了电流调节器ACR 的给定电压最大值U im,对就电机的最大电流；电流调节器ACR输出限幅电压U cm 限制了整流器输出最大电压值,限最小触发角α;图2－1 双闭环调速系统电路原理图b.系统动态结构图图2-2为双闭环调速系统的动态结构框图,由于电流检测信号中常含有交流分量,须加低通滤波,其滤波时间常数T oi按需要选定;滤波环节可以抑制反馈信号中的交流分量,但同时也给反馈信号带来了延滞;为了平衡这一延滞作用,在给定信号通道中加入一个相同时间常数的惯性环节,称作给定滤波环节;其作用是：让给定信号和反馈信号经过同样的延滞,使二者在时间上得到恰当的配合,从而带来设计上的方便;由测速发电机得到的转速反馈电压含有电机的换向纹波,因此也需要滤波,滤波时间常数用T on表示;根据和电流环一样的道理,在转速给定通道中也配上时间常数为T on的给定滤波环节;T oi—电流反馈滤波时间常数T on—转速反馈滤波时间常数图2－2双闭环调速系统的动态结构图3）按工程设计方法设计双闭环系统的ACR：设计多环控制系统的一般原则是：从内环开始,一环一环地逐步向外扩展;在这里是：先从电流环入手,首先设计好电流调节器,然后把整个电流环看作是转速调节系统中的一个环节,再设计转速调节器;a.确定时间常数整流滤波时间常数T s,三相桥式电路的平均失控时间T s=；电流滤波时间常数T oi,三相桥式电路每个波头的时间是,为了基本虑平波头,应有1～2Toi=,因此取Toi=2ms=；电流环小时间常数T∑i,按小时间常数近似处理,取T∑i=T s+T oi=;b.选择电流调节器结构由设计要求：σi%≤5%,并保证系统稳态电流无误差,因此可按典型I型系统设计,电流调节器选用PI 型,其传递函数为: W ACR s =isis Ki ττ1+ c.校验近似条件电流环截止频率11.135-==s KI ci ω； 晶闸管装置传递函数近似条件为：13ci sw T ≤=,满足近似条件； 忽略反电动势对电流环影响的条件为：ci w ≥满足近似条件； 小时间常数近似条件处理条件为：ci w ≤=, 满足近似条件;d.计算调节器电阻和电容电流调节器原理如图3－1所示,按所用运算放大器取R 0=40kΩ,各电阻和电容值计算如下：,取30k; ,取;-图3－1含给定滤波与反馈滤波的PI 型电流调节器按照上述参数,电流环可以达到的动态指标为：σi %=%<5%,满足设计4按工程设计方法设计双闭环系统的ASR ：a.确定时间常数电流环等效时间常数为20.0074i T s ∑=；转速滤波时间常数Ton ,根据所用测速发电机波纹情况,取Ton=； 转速环小时间常数n T ∑ 按小时间常数近似处理,取n T ∑=20.0174i T Ton s ∑+=;b ．选择转速调节器结构由于设计要求无静差,转速调节器必须含有积分环节；又根据动态要求,应按典型Ⅱ型系统设计速度环,故ASR 选用PI 调节器,其传递函数为：1()n ASR nn s W s K sττ+= c.计算速度调节器参数按跟随和抗干扰性能较好的原则,取h=5,则ASR 的超前时间常数为：50.01740.087n n hT s τ∑==⨯=,转速环开环增益： 2224.39621-∑=+=s T h h K nN 于是,ASR 的比例系数: =d.校验近似条件由转速截止频率：15.341-===s n KN KNcn τωω; 电流环传递函数简化条件： ,满足简化条件; 转速环小时间常数近似条件为： ,满足近似条件;e.计算调节器电阻和电容转速调节原理图如图3－2所示,取040R k =Ω,则,取550k; ,取;图3－2含给定滤波与反馈滤波的PI 型转速调节器-按照上述参数,电流环可以达到的动态指标为：当h=5时,查表得%,虽然不满足设计要求,而实际上,突加阶跃给定时,ASR 饱和,应按退饱和的情况重新计算超调量,实际%,满足设计要求;5内、外开环对数幅频特性的比较图4－1把电流环和转速环的开环对数幅频特性画在一张图上,其中各转折频率和截止频率依次为：13.2700037.011-==∑s i T ,151.570174.011-==∑s n T , 151.34-=s cn ω,15.11087.011-=s n τ; 以上频率一个比一个小,从计算过程可以看出,这是必然的规律;因此,这样设计的双闭环系统,外环一定比内环慢;一般来说,1150~100-=s ci ω,150~20-=s cn ω;从外环的响应速度受到限制,这是按上述方法设计多环控制系统时的缺点;然而,这样一来,每个环本身都是稳定的,对系统的组成和调试工作非常有利;总之,多环系统的设计思想是：以稳为主,稳中求快;L/dBO1/-s ωiT ∑1ciωnT ∑1cn ωnτ1InI-电流内环 n-转速外环图4－1又闭环系统内环和外环的开环对数幅频特性－20－40－20－406 晶闸管的电压、电流定额计算a.晶闸管额定电压U N晶闸管额定电压必须大于元件在电路中实际承受的最大电压Um ,考虑到电网电压的波动和操作过电压等因素,还要放宽2～3倍的安全系数,即按下式选取U N ＝2～3Um ,式中系数2～3的取值应视运行条件,元件质量和对可靠性的要求程度而定;b.晶闸管额定电流I N为使晶闸管元件不因过热而损坏,需要按电流的有效值来计算其电流额定值;即必须使元件的额定电流有效值大于流过元件实际电流的最大有效值;可按下式计算：I N =~2K fb I MAX ;式中计算系数K fb =Kf/由整流电路型式而定,Kf 为波形系数,Kb 为共阴极或共阳极电路的支路数;当α=0时,三相全控桥电路K fb =,故计算的晶闸管额定电流为I N =~2K fb I MAX =~2 ××220×=～,取200A;7平波电抗器计算由于电动机电枢和变压器存在漏感,因而计算直流回路附加电抗器的电感量时,要从根据等效电路折算后求得的所需电感量中,扣除上述两种电感量;a.电枢电感量L M 按下式计算)(2103mH I Pn U K L NN N D M ⨯=P —电动机磁极对数,K D —计算系数,对一般无补偿电机：K D =8~12; b.整流变压器漏电感折算到次级绕组每相的漏电感L B 按下式计算)(100%2mH I U U K L dK BB •= U 2—变压器次级相电压有效值,I d —晶闸管装置直流侧的额定负载电流,K B —与整流主电路形式有关的系数;c.变流器在最小输出电流I dmin 时仍能维持电流连续时电抗器电感量L 按下式计算min2d I U K L •=, K 是与整流主电路形式有关的系数,三相全控桥K 取则L ＝mH.6）进行Simulink 仿真,验证设计的有效性a. 电流闭环的仿真如下图：为了研究系统的参数对动态性能的影响,分别取K I T ∑i =、、、,此时K I 的值也会随之变化,运行仿真,即可得不同K I 值的阶跃响应曲线：图6-1 KT=的阶跃响应曲线图6-2KT=的阶跃响应曲线图6-3 KT=的阶跃响应曲线图6-4 KT=的阶跃响应曲线由曲线可以看出如果要求动态响应快,可取KT=；如果要求系统超调小,则应把KT 的值取小些,可取KT<;无特殊要求,取折中值KT=,,称为最佳二阶系统;图6-1~图6-4反映了PI 调节器的参数对系统品质的影响趋势,在工程设计中,可以根据工艺的要求,直接修改PI 调节器的参数,找到一个在超调量和动态响应快慢上都较满意的电流环调节器;b. 转速环的仿真设计在增加转速环调节后,转速环开环传递函数如下： )1()1()(n 2n N n ++=∑s T s s K s W τ 校正后的调速系统动态结构框图如下所示：其中me n n N T C R K K βτα=;在matlab中搭建好系统的模型,如下图：转速环的仿真设计为满足系统在不同需求下的跟随性与抗扰行能要求,取h的之分别为：3、5、7、9. 用matlab仿真结果如下：图7-1h=3时的阶跃响应曲线图7-2h=5时的阶跃响应曲线图7-3h=7时的阶跃响应曲线图7-4h=9时的阶跃响应曲线由图可以看出：h值越小,动态降落也越小,恢复时间、调节时间也短,抗扰性能也越好,但是,从h<5以后,由于震荡剧烈h越小,恢复时间反而延长,综合起来看,h=5是最佳选择,也即最佳三阶系统;对电流环与转速环都是根据实际需要调节参数的,对比Ⅰ型、Ⅱ型系统可以发现：Ⅰ型系统可以在跟随性上做到超调小,但抗扰性能差；而Ⅱ型系统超调却相对较大,抗扰性能较好;5.设计心得a.通过该次设计,更加熟悉掌握了电流转速双闭环直流调速系统的结构组成以及它的工作原理,加深了对开环、闭环有静差、无静差调速的理解---闭环结构保证系统的稳定性与抗干扰能力；无静差调速则保证系统有较低的稳态误差;b.由此也初步掌握双闭环调节器的整个设计过程,其基本思想是先内环再外环;在结构框图的处理过程中有多处近似处理,简化了传递函数,从而使问题得到简化,因此称为被称为“工程设计方法”,这意味着在实际的应用中,在可以大大简化分析过程却很小影响分析结果的方法是很有价值的;从开环到闭环、从闭环无静差到有静差、从单环到双环着一些列的变化显示人们人知的渐进性;仿真是自己临时捡起matlab课本重新回顾才完成的,仿真的直观的证明了最佳二阶、三阶系统的参数,并再一次体现了matlab在控制中的重要作用,的确是一个很强大的仿真工具;整个仿真过程也加深了自己对电力拖动控制相关知识理解程度,相当于也许经过证明的才是最可靠的;d.由于水平有限,设计中肯定有许多错误和不足的地方,敬请老师指正;6．参考文献【1】陈伯时,电力拖动自动控制系统;机械工业出版社;【2】李荣生,电气传动控制设计指导;;。

双闭环直流调速系统的设计与仿真实验报告一、系统结构设计双闭环直流调速系统由两个闭环控制组成，分别是速度子环和电流子环。

速度子环负责监测电机的转速，并根据设定值与实际转速的误差，输出电流指令给电流子环。

电流子环负责监测电机的电流，并根据电流指令与实际电流的误差，输出电压指令给电机驱动器，实现对电机转速的精确控制。

二、参数选择在进行双闭环直流调速系统的设计之前，需选择合适的控制参数。

根据实际的电机参数和转速要求，确定速度环和电流环的比例增益和积分时间常数等参数。

同时，还需根据电机的动态特性和负载特性，选取合适的速度和电流传感器。

三、控制策略速度子环采用PID控制器，通过计算速度误差、积分误差和微分误差，生成电流指令，并传递给电流子环。

电流子环也采用PID控制器，通过计算电流误差、积分误差和微分误差，生成电压指令，并输出给电机驱动器。

四、仿真实验为了验证双闭环直流调速系统的性能，进行了仿真实验。

首先，通过Matlab/Simulink建立双闭环直流调速系统的模型，并设置不同转速和负载条件，对系统进行仿真。

然后，通过调整控制参数，观察系统响应速度、稳定性和抗干扰性等指标的变化。

五、仿真结果分析根据仿真实验的结果可以看出，双闭环直流调速系统能够实现对电机转速的精确控制。

当系统负载发生变化时，速度子环能够快速调整电流指令，使电机转速保持稳定。

同时，电流子环能够根据速度子环的电流指令，快速调整电压指令，以满足实际转速的要求。

此外，通过调整控制参数，可以改善系统的响应速度和稳定性。

六、总结双闭环直流调速系统是一种高精度的电机调速方案，通过双重反馈控制实现对电机转速的精确控制。

本文介绍了该系统的设计与仿真实验，包括系统结构设计、参数选择、控制策略及仿真结果等。

仿真实验结果表明，双闭环直流调速系统具有良好的控制性能，能够满足实际转速的要求。

习题二转速、电流双闭环直流调速系统和调节器的工程设计方法2-1 在转速、电流双闭环调速系统中，若要改变电动机的转速,应调节什么参数改变转速调节器的放大倍数Kn行不行改变电力电子变换器的放大倍数Ks行不行改变转速反馈系数α行不行若要改变电动机的堵转电流,应调节系统中的哪些参数答：①在转速、电流双闭环调速系统中，若要改变电动机的转速,应调节的参数有：转速给定电压U*n，因为转速反馈系统的转速输出服从给定。

②改变转速调节器的放大倍数Kn，只是加快过渡过程，但转速调节器的放大倍数Kn的影响在转速负反馈环内的前向通道上，它引起的转速变化，系统有调节和抑制能力。

因此，不能通过改变转速调节器的放大倍数Kn，来改变转速③改变改变电力电子变换器的放大倍数Ks，只是加快过渡过程，但转电力电子变换器的放大倍数Ks的影响在转速负反馈环内的前向通道上，它引起的转速变化，系统有调节和抑制能力。

因此，不能通过改变电力电子变换器的放大倍数Ks，来改变转速④改变转速反馈系数α，能改变转速。

转速反馈系数α的影响不在转速负反馈环内的前向通道上，它引起的转速变化，系统没有调节和抑制能力。

因此，可以通过改变转速反馈系数α来改变转速，但在转速、电流双闭环调速系统中稳定运行最终的转速还是服从给定。

⑤若要改变电动机的堵转电流,应调节系统中的参数有：转速的给定U*n、转速调节器的放大倍数Kn、转速调节器的限幅值、转速反馈系数α等，因为它们都在电流环之外。

2-2 在转速、电流双闭环调速系统稳态运行时，两个调节器的输入偏差电压和输出电压各是多少为什么答：在转速、电流双闭环调速系统中稳定运行时，转速调节器退饱和，PI的作用使得转速调节器的输入偏差电压为0，转速调节器的输出电压由于维持在U*im（n*）。

在转速、电流双闭环调速系统中稳定运行时，电流调节器不饱和，PI的作用使得电流调节器的输入偏差电压为0，形成一个电流随动子系统，力图使I d尽快跟随其给定U*i. 电流调节器的输出电压U C又后面的环节决定。

第一章设计概述一、课程设计的性质和任务：本课程是电气自动化本科专业学生学习完《直流调速系统》或《电力拖动控制系统》课程后进行的一个重要的独立性实践教学环节。

其任务是通过设计双闭环直流调速系统的全过程，培养学生综合应用所学的直流调速知识去分析和解决工程实际问题的能力，帮助学生巩固、深化和拓展知识面，使之得到一次较全面的设计训练，为毕业设计和实际工程设计奠定基础。

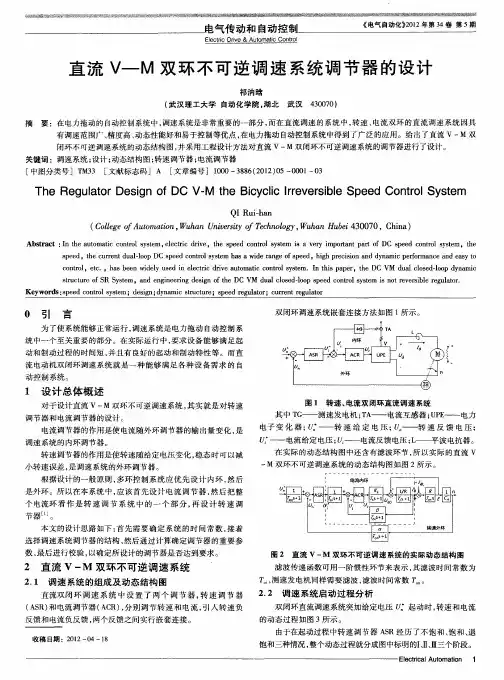

转速、电流双闭环不可逆直流调速系统是一种典型的自动控制系统。

这种调速系统只有两个调节器，即速度调节器（ASR）和电流调节器(ACR)，两个调节器作串级连接，其中速度调节器的输出信号作为电流调节器的输入信号，从而形成一环套一环的转速、电流双闭环结构。

这种转速、电流双闭环调速系统，在突加转速给定信号的过程中表现为一个恒电流加速系统，而在稳态和接近稳态的运行中又表现为一个无静差调速系统，因此各项性能指标较系统开环时提高许多。

本此课程设计的目的就是同学们在调试、设计一个典型的调速系统后，能够掌握自控系统调试、设计的方法，步骤及其调试原则，加强同学们的动手能力和对理论知识的理解。

自控系统调试所遵循的原则：先部分，后系统：即首先对系统的各个单元进行调试，然后再对整个系统进行调试。

先开环，后闭环：即首先进行开环调试，然后再对系统闭环进行调试。

先内环，后外环：即首先对内环进行调试（如在本此调试中就应先对电流环进行调试）,然后再对外环进行调试（如本此调试中的速度环调试）。

本次系统调试是在DJDK-1型电力电子技术及电机控制实验装置上进行。

整个调试完成后要求系统达到以下指标：二、DJDK-1 型电力电子技术及电机控制实验装置简介1 装置特点(1)设计装置采用挂件结构，可根据不同设计内容进行自由组合。

(2)装置连接线采用强、弱电分开的手枪式插头，两者不能互插，避免强电接入弱电回路，造成设备损坏。

(3)控制屏供电采用三相隔离变压器隔离，分别设有电压型和电流型漏电保护装置，保护操作者的安全。

一、实验目的1. 熟悉晶闸管直流调速系统的组成及其基本原理。

2. 掌握晶闸管直流调速系统参数及反馈环节测定方法。

3. 掌握调节器的工程设计及仿真方法。

4. 通过实验验证双闭环直流调速系统的性能，分析其动态响应和稳态特性。

二、实验原理双闭环直流调速系统由转速环和电流环组成，通过转速负反馈和电流负反馈实现对电机转速和电流的精确控制。

转速环的输出作为电流环的给定值，电流环的输出控制晶闸管整流装置的输出电压，从而调节电机的转速。

三、实验内容1. 系统搭建与调试- 搭建双闭环直流调速系统，包括晶闸管整流装置、电动机、转速检测环节、电流检测环节、转速调节器和电流调节器等。

- 对系统进行调试，确保各环节工作正常。

2. 参数测定- 测定晶闸管整流装置的输出电压、电流和功率等参数。

- 测定转速检测环节和电流检测环节的灵敏度。

3. 调节器设计- 设计转速调节器和电流调节器，采用PI调节器。

- 根据实验要求，确定调节器的参数。

4. 系统仿真- 使用MATLAB/Simulink软件建立双闭环直流调速系统的仿真模型。

- 对系统进行仿真，分析其动态响应和稳态特性。

5. 实验结果分析- 分析实验数据，评估系统的性能。

- 分析系统在不同负载条件下的响应和稳定性。

四、实验步骤1. 系统搭建- 按照实验电路图搭建双闭环直流调速系统。

- 连接晶闸管整流装置、电动机、转速检测环节、电流检测环节、转速调节器和电流调节器等。

2. 系统调试- 调整晶闸管整流装置的触发角，使输出电压和电流稳定。

- 调整转速检测环节和电流检测环节的灵敏度。

- 调整转速调节器和电流调节器的参数，使系统稳定运行。

3. 参数测定- 使用示波器、电流表、电压表等仪器测定晶闸管整流装置的输出电压、电流和功率等参数。

- 使用转速表和电流表测定转速检测环节和电流检测环节的灵敏度。

4. 调节器设计- 根据实验要求，设计转速调节器和电流调节器。

- 使用MATLAB/Simulink软件进行调节器参数的优化。

《电力拖动自动控制系统》-第二章转速、电流双闭环直流调速系统和调节器的工程设计方法第二章转速、电流双闭环直流调速系统和调节器的工程设计方法内容提要：转速、电流双闭环控制的直流调速系统是应用最广性能很好的直流调速系统。

本章着重阐明其控制规律、性能特点和设计方法，是各种交、直流电力拖动自动控制系统的重要基础。

我们将重点学习：●转速、电流双闭环直流调速系统及其静特性●双闭环直流调速系统的数学模型和动态性能分析●调节器的工程设计方法●按工程设计方法设计双闭环系统的调节器●弱磁控制的直流调速系统2.1 转速、电流双闭环直流调速系统及其静特性问题的提出：第1章中表明，采用转速负反馈和PI调节器的单闭环直流调速系统可以在保证系统稳定的前提下实现转速无静差。

但是，如果对系统的动态性能要求较高，例如：要求快速起制动，突加负载动态速降小等等，单闭环系统就难以满足需要。

1. 主要原因是因为在单闭环系统中不能随心所欲地控制电流和转矩的动态过程。

在单闭环直流调速系统中，电流截止负反馈环节是专门用来控制电流的，但它只能在超过临界电流值 Idcr 以后，靠强烈的负反馈作用限制电流的冲击，并不能很理想地控制电流的动态波形。

2．理想的启动过程a) 带电流截止负反馈的单闭环调速系统b) 理想的快速起动过程 2-1直流调速系统起动过程的电流和转速波形性能比较：带电流截止负反馈的单闭环直流调速系统起动过程如图所示，起动电流达到最大值Idm 后，受电流负反馈的作用降低下来，电机的电磁转矩也随之减小，加速过程延长。

理想起动过程波形如图所示，这时，起动电流呈方形波，转速按线性增长。

这是在最大电流（转矩）受限制时调速系统所能获得的最快的起动过程。

3. 解决思路为了实现在允许条件下的最快起动，关键是要获得一段使电流保持为最大值Idm的恒流过程。

按照反馈控制规律，采用某个物理量的负反馈就可以保持该量基本不变，那么，采用电流负反馈应该能够得到近似的恒流过程。

转速电流双闭环直流调速系统仿真摘要：本设计主要研究了直流调速转速电流双闭环控制系统以及对MATLAB 软件的使用。

系统模型由晶闸管- 直流电动机组成的主电路和转速电流调节器组成的控制电路两部分组成。

主电路采用三相可控晶闸管整流电路整流，用PI 调节器控制，通过改变直流电动机的电枢电压从而进行调压调速。

控制电路设置两个PI 调节器，分别调节转速和电流，即分别引入转速负反馈和电流负反馈。

二者实行嵌套连接，把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器形成转速电流UPE，双闭环直流调速系统。

在Simulink 中建立仿真模型，设置各个模块的参数，仿真算法和仿真时间，运行得出仿真模型的波形图。

通过对波形图的分析，说明直流调速转速电流双闭环控制系统具有良好的静态和动态特性。

关键词：双闭环直流调速系统，MATLAB/SIMULINK 仿真，ASR，ACR 。

课程概述：直流调速是现代电力拖动自动控制系统中发展较早的技术。

随着交流调速的迅速发展，交流调速技术越趋成熟，以及交流电动机的经济性和易维护性，使交流调速广泛受到用户的欢迎。

但是直流电动机调速系统以其优良的调速性能仍有广阔的市场，并且建立在反馈控制理论基础上的直流调速原理也是交流调速控制的基础。

采用转速负反馈和PI 调节器的单闭环调速系统可以在保证系统稳定的条件下实现转速无静差。

但如果对系统的动态性能要求较高，如要求快速起制动、突加负载动态速降时，单闭环系统就难以满足。

这主要是因为在单闭环系统中不能完全按照需要来控制动态过程中的电流或转矩。

在单闭环系统中，只有电流截至负反馈环节是专门用来控制电流的，但它只是在超过临界电流值以后，靠强烈的负反馈作用限制电流的冲击，并不能很理想的控制电流的动态波形。

实际工作中，在电机最大电流受限的条件下，充分利用电机的允许过载能力，最好是在过渡过程中始终保持电流转矩为允许最大值，使电力拖动系统尽可能用最大的加速度启动，到达稳定转速后，又让电流立即降下来，使转矩马上与负载相平衡，从而转入稳态运行。
