双闭环直流调速系统综述

双闭环直流调速系统特性与原理双闭环直流调速系统是一种用于控制直流电动机转速的调速系统。

它由两个闭环控制回路组成，分别是转速外环和电流内环。

其中，转速外环控制直流电机的转速，通过调节电压来控制直流电机的转矩；而电流内环则控制直流电机的电流，通过调节电压来控制直流电机的转矩。

1.稳定性：双闭环控制系统能够有效地控制直流电动机的转速和电流，使其在运行过程中保持稳定的转矩输出。

通过转速外环对转速进行控制，可以实现精确的转速调节；而电流内环则能够控制电机的电流，防止过载和短路等故障。

2.响应速度：双闭环控制系统的转速外环具有较快的响应速度，能够实现快速的转速调节。

而电流内环的响应速度则相对较慢，主要起到电机保护的作用。

3.鲁棒性：双闭环控制系统具有较好的鲁棒性，能够对外部干扰和参数变化具有一定的抗干扰能力。

通过合理的控制策略和参数调整，可以提高系统的鲁棒性。

1.转速外环控制原理：转速外环将输出电压与给定的转速进行比较，得到转速误差，并通过调节电压反馈回内环控制器中。

转速外环控制器通常采用PI控制器，根据转速误差和积分项来控制输出电压。

通过不断调节输出电压，使得转速误差趋于零，从而实现对直流电机转速的调节。

2.电流内环控制原理：电流内环控制器将输出电压与给定的电流进行比较，得到电流误差，并通过调节输出电压来控制电流。

电流内环控制器通常也采用PI控制器，根据电流误差和积分项来控制输出电压。

通过不断调节输出电压，使得电流误差趋于零，从而实现对直流电机电流的调节。

3.反馈信号处理：双闭环直流调速系统中，转速和电流测量信号需要经过滤波和放大等处理，以便传递给控制器进行计算。

滤波器通常采用低通滤波器，用于去除高频噪声，放大器则用于放大信号强度。

4.控制指令处理：由上位机或人机界面输入的控制指令需要经过处理，包括限幅、线性化等，以确保输入信号符合控制系统的要求。

处理后的指令将送入控制器，进行计算和控制输出电压。

通过双闭环直流调速系统的控制，可以实现对直流电机的转速和电流的精确调节，并具有较好的稳定性、响应速度和鲁棒性，广泛应用于工业自动化领域。

综述采用PI调节的单个转速闭环直流调速系统可以在保证系统稳定的前提下实现转速无静差。

但是，如果对系统的动态性能要求较高，例如要求快速制动，突加负载动态速降小等等，单闭环系统的动态性能就难以满足需要。

这主要是以为在单闭环系统中不能随心所欲地控制电流和转矩的动态过程。

为此本文提出一种将神经网络理论结合传统PID控制机理，构成单神经元PID控制器，并应用于直流调速系统。

通过在线边学习边控制的方式，解决了传统PID的不足，实现了调速系统的快速过程实时在线控制要求。

仿真结果表明，这控制方法具有良好的自适性，且系统鲁棒性优于传统双闭环控制。

1双闭环直流调速系统简介1.1 单闭环系统的劣势采用PI调节的单个转速闭环直流调速系统（以下简称单闭环系统）可以在保证系统稳定的前提下实现转速无静差。

但是，如果对系统的动态性能要求较高，例如要求快速制动，突加负载动态速降小等等，单闭环系统的动态性能就难以满足需要。

这主要是以为在单闭环系统中不能随心所欲地控制电流和转矩的动态过程。

在单闭环直流调速系统中，电流截止负反馈环节是专门用来控制电流的，但是它只能在超过临界电流Idcr值以后，靠强烈的负反馈作用限制电流的冲击，并不能很理想的控制电机的动态波形。

带电流截止负反馈的单闭环直流调速系统启动和转速波形如图1-1（a）所示，启动电流突破Idr以后，受电流负反馈的作用，电流只能升高一点，经过某一最大值Idr以后就降了下来，电机的电磁转矩也随之减小，因而加速过程必须延长。

对于经常正、反转的调速系统，例如龙门刨床，可逆轧钢机等，尽量缩短起制动过程的时间是提高生产效率的重要因素。

为此，在惦记最大准许电流和转矩受限制的条件下，应该充分利用电机的过载能力，最好是在过渡过程中始终保持电流（转矩）为准许最大值，使电力拖动系统以最大的加速度起动，到稳态转速时，立即让电流降下来，使转矩马上与负载平衡，从而转入稳态运行。

这样的理想起动过程波形如图1-1（b）所示，这时，起动电流是方形波，转速按线性增长。

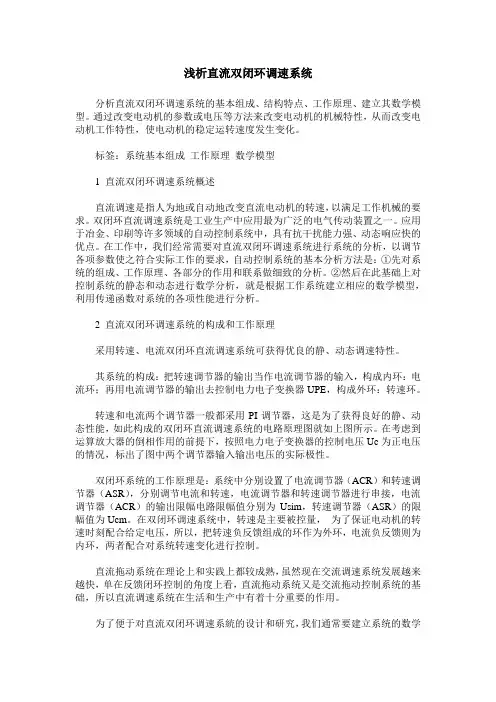

浅析直流双闭环调速系统分析直流双闭环调速系统的基本组成、结构特点、工作原理、建立其数学模型。

通过改变电动机的参数或电压等方法来改变电动机的机械特性，从而改变电动机工作特性，使电动机的稳定运转速度发生变化。

标签：系统基本组成工作原理数学模型1 直流双闭环调速系统概述直流调速是指人为地或自动地改变直流电动机的转速，以满足工作机械的要求。

双闭环直流调速系统是工业生产中应用最为广泛的电气传动装置之一。

应用于冶金、印刷等许多领域的自动控制系统中，具有抗干扰能力强、动态响应快的优点。

在工作中，我们经常需要对直流双闭环调速系统进行系统的分析，以调节各项参数使之符合实际工作的要求，自动控制系统的基本分析方法是：①先对系统的组成、工作原理、各部分的作用和联系做细致的分析。

②然后在此基础上对控制系统的静态和动态进行数学分析，就是根据工作系统建立相应的数学模型，利用传递函数对系统的各项性能进行分析。

2 直流双闭环调速系统的构成和工作原理采用转速、电流双闭环直流调速系统可获得优良的静、动态调速特性。

其系统的构成：把转速调节器的输出当作电流调节器的输入，构成内环：电流环；再用电流调节器的输出去控制电力电子变换器UPE，构成外环：转速环。

转速和电流两个调节器一般都采用PI调节器，这是为了获得良好的静、动态性能，如此构成的双闭环直流调速系统的电路原理图就如上图所示。

在考虑到运算放大器的倒相作用的前提下，按照电力电子变换器的控制电压Uc为正电压的情况，标出了图中两个调节器输入输出电压的实际极性。

双闭环系统的工作原理是：系统中分别设置了电流调节器（ACR）和转速调节器（ASR），分别调节电流和转速，电流调节器和转速调节器进行串接，电流调节器（ACR）的输出限幅电路限幅值分别为Usim，转速调节器（ASR）的限幅值为Ucm。

在双闭环调速系统中，转速是主要被控量，为了保证电动机的转速时刻配合给定电压，所以，把转速负反馈组成的环作为外环，电流负反馈则为内环，两者配合对系统转速变化进行控制。

双闭环直流调速系统一、双闭环直流调速系统的介绍双闭环（转速环、电流环）直流调速系统是一种当前应用广泛，经济，适用的电力传动系统。

它具有动态响应快、抗干扰能力强的优点。

我们知道反馈闭环控制系统具有良好的抗扰性能，它对于被反馈环的前向通道上的一切扰动作用都能有效的加以抑制。

采用转速负反馈和PI调节器的单闭环调速系统可以在保证系统稳定的条件下实现转速无静差。

但如果对系统的动态性能要求较高，例如要求起制动、突加负载动态速降小等等，单闭环系统就难以满足要求。

这主要是因为在单闭环系统中不能完全按照需要来控制动态过程的电流或转矩。

在单闭环系统中，只有电流截止负反馈环节是专门用来控制电流的。

但它只是在超过临界电流dcrI值以后，靠强烈的负反馈作用限制电流的冲击，并不能很理想的控制电流的动态波形。

带电流截止负反馈的单闭环调速系统起动时的电流和转速波形如图1-（a）所示。

当电流从最大值降低下来以后，电机转矩也随之减小，因而加速过程必然拖长。

二、双闭环直流调速系统的组成为了实现转速和电流两种负反馈分别起作用，在系统中设置了两个调节器，分别调节转速和电流，二者之间实行串级连接，即把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制晶闸管整流器的触发装置。

从闭环结构上看，电流调节环在里面，叫做内环；转速环在外面，叫做外环。

这样就形成了转速、电流双闭环调速系统。

该双闭环调速系统的两个调节器ASR和ACR一般都采用PI调节器。

因为PI调节器作为校正装置既可以保证系统的稳态精度，使系统在稳态运行时得到无静差调速，又能提高系统的稳定性；作为控制器时又能兼顾快速响应和消除静差两方面的要求。

一般的调速系统要求以稳和准为主，采用PI调节器便能保证系统获得良好的静态和动态性能。

三丶一般来说，双闭环调速系统具有比较满意的动态性能。

动态跟随性能：双闭环调速系统在起动和升速过程中，能够在电流受电机过载能力约束的条件下，表现出很快的动态跟随性能。

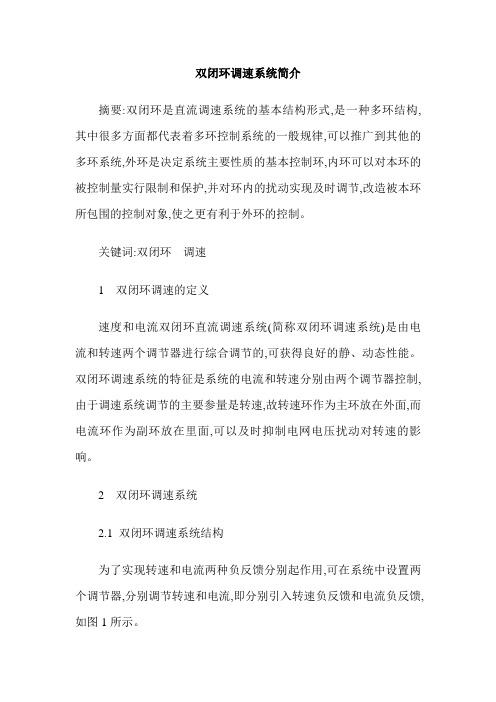

双闭环调速系统简介摘要:双闭环是直流调速系统的基本结构形式,是一种多环结构,其中很多方面都代表着多环控制系统的一般规律,可以推广到其他的多环系统,外环是决定系统主要性质的基本控制环,内环可以对本环的被控制量实行限制和保护,并对环内的扰动实现及时调节,改造被本环所包围的控制对象,使之更有利于外环的控制。

关键词:双闭环调速1 双闭环调速的定义速度和电流双闭环直流调速系统(简称双闭环调速系统)是由电流和转速两个调节器进行综合调节的,可获得良好的静、动态性能。

双闭环调速系统的特征是系统的电流和转速分别由两个调节器控制,由于调速系统调节的主要参量是转速,故转速环作为主环放在外面,而电流环作为副环放在里面,可以及时抑制电网电压扰动对转速的影响。

2 双闭环调速系统2.1 双闭环调速系统结构为了实现转速和电流两种负反馈分别起作用,可在系统中设置两个调节器,分别调节转速和电流,即分别引入转速负反馈和电流负反馈,如图1所示。

把转速调节器的输出当作电流调节器的输入,再用电流调节器的输出去控制电力电子变换器UPE。

从闭环结构上看,电流环在里面,称作内环;转速环在外边,称作外环。

这就形成了转速、电流双闭环调速系统。

调节ASR限度器和ACR限度器,可得电流,转速双闭环调速系统电流和转速波形分别如图2、图3所示。

由此可得:双闭环调速系统采用PI调节规律,它不同于P调节器的输出量总是正比与其输入量,PI调节器它的输出量在动态过程中决定于输入量的积分,到达稳态时,输入为零,输出的稳态值与输入无关,是由它后面的环节的需要来决定的。

经过多次的调节我们可以得到限度器相关的参数的调节规律。

限度值越大上升时间tr越小,限幅值越小上升时间tr越大;同时tr 值越大,超调越小;tr值越小,超调越大。

2.2 双闭环调速系统特征双闭环调速系统的特征是系统的电流和转速分别由两个调节器控制,由于调速系统调节的主要参量是转速,故转速环作为主环放在外面,而电流环作为副环放在里面,可以及时抑制电网电压扰动对转速的影响。

双闭环直流调速系统特性与原理1.双闭环直流调速系统的特性：(1)调速性能优良：双闭环控制可以提高调速性能，使得速度响应更加迅速、稳定。

由于速度闭环控制，系统可以实时检测速度偏差，并根据偏差调整电机的控制信号，从而使电机转速保持恒定。

(2)载荷抗扰性好：双闭环直流调速系统具有良好的抗负载扰动能力。

通过电流闭环控制器对电流进行反馈控制，一旦发生负载变动，系统可以根据反馈信号快速调整电流，以保持电机输出功率稳定。

(3)适应性强：双闭环直流调速系统适应性强，可以适应各种负载条件下的调速要求。

通过速度闭环控制器可以实时检测速度偏差，并根据偏差调整电机的控制信号，以适应不同的负载要求。

(4)技术难度较高：双闭环直流调速系统需要同时进行速度闭环控制和电流闭环控制，涉及到多个反馈环节和控制算法的设计与调试，技术难度相对较高。

2.双闭环直流调速系统的原理：(1)速度闭环控制原理：速度闭环控制器测量电机的速度，并将测量值与期望速度信号进行比较，得到速度偏差。

根据速度偏差，通过控制器计算得到电机的控制信号，调整电机的输入电压或者电流，使得速度偏差减小，并最终稳定在期望速度值上。

(2)电流闭环控制原理：电流闭环控制器测量电机的电流输出值，并将测量值与期望电流信号进行比较，得到电流偏差。

根据电流偏差，通过控制器计算得到电机的控制信号，调整电机的输入电压或者电流，使得电流偏差减小，并最终稳定在期望电流值上。

(3)内环逆变器控制：双闭环直流调速系统通常采用内环逆变器控制方式。

内环逆变器控制主要是通过改变电机的输入电压或者电流来控制其输出转矩和速度。

内环逆变器可以调整直流电动机的极性和大小，以实现对电机力矩和速度的精确控制。

(4)反馈和调节：双闭环直流调速系统中的反馈环节起到了至关重要的作用。

通过测量电机的速度和电流输出值，并与期望值进行比较，得到偏差信号，通过控制器计算得到控制信号，对电机输入电压或者电流进行调节，以实现对速度和电流的闭环控制。

双闭环直流调速系统工作原理1.系统结构：双闭环直流调速系统主要由两个闭环控制组成，即速度内环和电流外环。

速度内环控制器接收速度设定值和速度反馈信号，通过计算得到电流设定值，并发送给电流外环控制器。

电流外环控制器接收电流设定值和电流反馈信号，通过计算得到电压设定值，并输出给电源控制器。

电源控制器接收电压设定值和电源反馈信号，通过调节电源输出电压，以确保电机输出的电压和电流符合控制要求。

2.速度内环控制：速度内环控制器是实现速度调节的关键部分。

它通过比较速度设定值和速度反馈信号，得到速度差，然后根据速度差来调节电流设定值。

控制器根据速度差的大小来调整电流设定值的大小，如果速度差较大，则增大电流设定值；如果速度差较小，则减小电流设定值。

通过不断调整电流设定值，使得速度差逐渐减小，最终达到设定的速度。

3.电流外环控制：电流外环控制器是为了保证电流的稳定性而设置的闭环控制。

它接收电流设定值和电流反馈信号，通过比较二者的差异，计算得到电压设定值。

控制器根据电流设定值和电流反馈信号的差异来调整电压设定值的大小，如果电流差较大，则增大电压设定值；如果电流差较小，则减小电压设定值。

通过不断调整电压设定值，使得电流差逐渐减小，最终达到设定的电流。

4.电源控制：电源控制器是为了保证电机输出的电压和电流符合控制要求而设置的。

它接收电压设定值和电源反馈信号，通过调节电源输出电压来实现电机的调速。

当电压设定值与电源反馈信号存在差异时，控制器会相应地改变电源输出电压，使得电机的电压和电源设定值尽可能接近。

通过不断调整电压输出，最终使得电机的电压和电流稳定在设定值。

5.系统优点：双闭环直流调速系统能够实现对电机的精确调节，具有较高的速度和电流控制精度。

通过速度内环和电流外环的联合控制，可以准确地调节电机的转速，并且能够自动调整输出电流，适应不同负载。

此外，该系统还具有较好的稳定性和抗干扰能力，在外界干扰较大时仍能保持较高的控制精度。
