数码管动态显示程序编写步骤

02实验二数码管动态显示程序设计数码管是一种常见的数字显示器件，通常由七段LED组成。

通过控制不同的LED亮灭状态，可以显示出0到9的数字和一些字母。

数码管通常被广泛应用于计时器、温度显示器等设备中，用于显示数字和一些特定的符号。

数码管的动态显示是指通过快速切换数码管显示的内容，从而实现多个数码管连续显示不同的数字。

这种显示方式使得数字的显示看起来像是连续变化的，给人一种流动的感觉。

在进行数码管动态显示的程序设计时，需要考虑以下几个方面：1.数码管的接口：数码管通常使用共阴极或共阳极的接口方式，需要根据实际的硬件接口进行相应的程序设计。

2.显示内容的切换：数码管需要显示不同的数字，需要通过程序控制数码管的显示内容。

可以通过数组或者其他数据结构来存储需要显示的数字，并通过循环，依次将不同的数字输出到数码管上。

3.显示周期的控制：数码管动态显示的关键是控制显示的刷新速度。

数码管的刷新速度通常以帧率进行表示，即每秒显示的帧数。

常见的数码管帧率为50Hz或60Hz，即每秒刷新50次或60次。

程序需要根据帧率来控制数码管显示的频率。

4.数码管的亮度控制：数码管的亮度通常通过PWM（脉宽调制）来控制，即快速开关数码管的亮灭状态，通过调整开关的占空比来控制数码管的亮度。

程序需要实现相应的PWM控制函数，可以通过改变PWM的占空比来控制数码管的亮度。

下面是一个简单的数码管动态显示的程序设计示例：```c++#include <arduino.h>//数码管引脚定义const int digitPins[] = {2, 3, 4, 5};const int segmentPins[] = {6, 7, 8, 9, 10, 11, 12}; //数码管显示的数字const int numbers[] =// abcdefg};//数码管显示的当前数字int currentNumber = 0;// 数码管显示的刷新速度，单位为msconst int refreshRate = 10;void setu//设置数码管引脚的模式for (int i = 0; i < 4; ++i)pinMode(digitPins[i], OUTPUT);}for (int i = 0; i < 7; ++i)pinMode(segmentPins[i], OUTPUT);}void loo//刷新数码管显示refreshDisplay(;//数码管显示的数字切换currentNumber = (currentNumber + 1) % 10; //延时delay(refreshRate);//刷新数码管显示的函数void refreshDispla//显示当前数字for (int i = 0; i < 4; ++i)digitalWrite(digitPins[i], LOW); setSegments(numbers[currentNumber]); delayMicroseconds(500);digitalWrite(digitPins[i], HIGH);}//设置数码管的段void setSegments(int segments)for (int i = 0; i < 7; ++i)digitalWrite(segmentPins[i], (segments >> i) & 1);}```该程序通过设置数码管引脚的模式来控制数码管的显示。

//这是一个，四位数码管动态显示c语言程序，每隔一秒加一，直至加到9999为止#include <reg52.h>unsigned char code LED[]={0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90}; unsigned char LEDbuff[]={0xff,0xff,0xff,0xff};//定义数码管的位选段sbit SEG_bit_1 = P0^1;sbit SEG_bit_2 = P0^2;sbit SEG_bit_3 = P0^3;sbit SEG_bit_4 = P0^4;unsigned int cnt=0;unsigned int sec =0;unsigned char i=0;void main(){TMOD=0x01; /*设置定时器*/TH0=0xfc;TL0=0x18;TR0=1;EA=1; /*设置中断*/ET0=1;while(1){if(0==TF0){if(cnt>=1000){cnt=0;sec++;LEDbuff[0]=LED[sec%10]; /*设置数码管显示位*/LEDbuff[1]=LED[sec/10%10];LEDbuff[2]=LED[sec/100%10];LEDbuff[3]=LED[sec/1000%10];}}}}void interrupttimer0() interrupt 1 /*设置中断函数*/{TH0=0xfc;TL0=0x18;cnt++;P1=0xff;switch(i){case 0: SEG_bit_1 = 1;SEG_bit_4 = 0;P1=LEDbuff[0];i++;break;case 1: SEG_bit_4 = 1;SEG_bit_3 = 0;P1=LEDbuff[1];i++;break;case 2: SEG_bit_3 = 1;SEG_bit_2 = 0;P1=LEDbuff[2];i++;break;case 3: SEG_bit_2 = 1;SEG_bit_1 = 0;P1=LEDbuff[3];i=0;break;default:break;}}教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

动态显示1．掌握LED数码管显示及其一般电路结构；2．掌握LED动态显示程序的一般设计方法。

一、实验内容动态显示，也称为扫描显示。

显示器由6个共阴极LED数码管构成。

单片机的P0口输出显示段码，由一片74LS245输出给LED管；由P1口输出位码，经74LS04输出给LED显示。

二、实验步骤1、打开Proteus ISIS编辑环境，按下表所列的元件清单添加元件。

图1 动态显示实验电路原理图2、按实验要求在KeilC中创建项目，编辑、编译程序。

3、将编译生成的目标码文件（后缀为.Hex）传入Proteus的实验电路中。

4、在Proteus ISIS仿真环境中运行程序，观察实验运行结果并记录。

三、实验要求1.编写一显示程序显示201071；2.显示特殊字符good；3.调整软件延时子程序的循环初值，逐渐加大每一位LED点亮的时间，观察程序运行结果。

四、参考程序dbuf equ 30h ;置存储区首址temp equ 40h ;置缓冲区首址org 00hmov 30h,#2 ;存入数据mov 31h,#0mov 32h,#1mov 33h,#0mov 34h,#7mov 35h,#1mov r0,#dbufmov r1,#tempmov r2,#6 ;六位显示器mov dptr,#segtab ;段码表首地址dp00: mov a,@r0 ;取要显示的数据movc a,@a+dptr ;查表取段码mov @r1,a ;段码暂存inc r1inc r0djnz r2,dp00disp0: mov r0,#temp ;显示子程序mov r1,#6 ;扫描6次mov r2,#01h ;从第一位开始dp01: mov a,@r0mov p0,a ;段码输出mov a,r2 ;取位码mov p1,a ;位码输出acall delay ;调用延时mov a,r2rl amov r2,ainc r0djnz r1,dp01sjmp disp0segtab: db 3fh,06h,5bh,4fh,66hdb 6dh,7dh,07h,7fh,6fhdelay: mov r4,#03h ;延时子程序aa1: mov r5,0ffhaa: djnz r5,aadjnz r4,aa1retend实验原理MCS－51单片机内设置了两个可编程的16位定时器T0和T1，通过编程，可以设定为定时器和外部计数方式。

实验三数码显示一、实验目的了解LED数码管动态显示的工作原理及编程方法。

二、实验内容编制程序，使数码管显示“DJ--88”字样。

三、实验程序框图四、实验步骤联机模式：（1）在PC机和实验系统联机状态下，运行该实验程序，可用鼠标左键单击菜单栏“文件”或工具栏“打开图标”，弹出“打开文件”的对话框，然后打开598K8ASM文件夹，点击S6.ASM文件，单击“确定”即可装入源文件，再单击工具栏中编译装载，即可完成源文件自动编译、装载目标代码功能，再单击“调试”中“连续运行”或工具图标运行，即开始运行程序。

（2）数码管显示“DJ--88”字样。

脱机模式：1、在P.态下，按SCAL键，输入2DF0，按EXEC键。

2、数码管显示“DJ--88”字样。

五、实验程序清单CODE SEGMENT ;S6.ASM display "DJ--88"ASSUME CS:CODEORG 2DF0HSTART: JMP START0PA EQU 0FF20H ;字位口PB EQU 0FF21H ;字形口PC EQU 0FF22H ;键入口BUF DB ?,?,?,?,?,?data1:db0c0h,0f9h,0a4h,0b0h,99h,92h,82h,0f8h,80h,90h,88h,83h,0c6h,0a1hdb 86h,8eh,0ffh,0ch,89h,0deh,0c7h,8ch,0f3h,0bfh,8FH,0F0H START0: CALL BUF1CON1: CALL DISPJMP CON1DISP: MOV AL,0FFH ;00HMOV DX,PAOUT DX,ALMOV CL,0DFH ;显示子程序 ,5msMOV BX,OFFSET BUFDIS1: MOV AL,[BX]MOV AH,00HPUSH BXMOV BX,OFFSET DATA1ADD BX,AXMOV AL,[BX]POP BXMOV DX,PBOUT DX,ALMOV AL,CLMOV DX,PAOUT DX,ALPUSH CXDIS2: MOV CX,00A0HLOOP $POP CXCMP CL,0FEH ;01HJZ LX1MOV AL,0FFH ;00HMOV DX,PAOUT DX,ALINC BXROR CL,1 ;SHR CL,1JMP DIS1LX1: MOV AL,0FFHMOV DX,PBOUT DX,ALRETBUF1: MOV BUF,0DHMOV BUF+1,19HMOV BUF+2,17HMOV BUF+3,17HMOV BUF+4,08HMOV BUF+5,08HRETCODE ENDSEND START。

实验三数码管动态显示程序设计实验目的1、理解数码管动态显示原理2、理解数码管动态显示电路的设计方法3、掌握数码管动态显示程序的设计方法实验仪器单片机开发板、万利仿真机、稳压电源、计算机实验内容1、动态扫描显示程序2、特征位小数点控制显示程序实验电路图实验步骤及调试信息1、新建实验项目2、输入实验程序并补充完整;------------------------------------------------------;数码管动态显示程序;包含小数点显示;位选码输出有两种方式：; DispSelection1: 一次一位; DispSelection2: 一次一字节;; 2009-08-20;-------------------------------------------------------LEDCLK bit P3.4LEDDIN bit P2.3LEDDATA data P0dseg at 30hdispbuf: ds 8 ;显示缓冲区8字节disppoint: ds 1 ;小数点控制数据maincode SEGMENT CODECSEG at 0LJMP StartRSEG maincodeStart: CLR E Amov sp,#0c0hmov dispbuf ,#08hmov dispbuf+1, #04hmov dispbuf+2, #00hmov dispbuf+3, #08hmov dispbuf+4, #02hmov dispbuf+5, #00hmov dispbuf+6, #02hmov dispbuf+7, #07hmov disppoint,#02h ;第2位小数点亮LCALL dispSJMP $-3;------------------------------------------------------;数码管动态显示程序;包含小数点显示;位选码输出有两种方式：; DispSelection1: 一次一位; DispSelection2: 一次一字节;; 2009-08-20;-------------------------------------------------------Disp: MOV R7,#8MOV R0,#dispbufCLR LEDCLKSETB L EDDINDisp1: MOV A,@R0MOV DPTR,#DispTabMOVC A,@A+DPTRcpl a; LCALL Dispdot ;显示小数点程序MOV LEDDA TA,A ;在输出之前加入显示小数点程序LCALL DispSelection1 ;输出位选择信号，DispSelection2是第二种; lcall dispsel3LCALL Delay1msmov p2,#0ffhINC R0DJNZ R7,Disp1mov p2,#0ffhRET;-------------------------------------------------;位选码以一次一位方式输出;-------------------------------------------------dispsel3:mov dptr,#DispSTabmov a,r7movc a,@a+dptrcpl a; swap amov p2,aretDispSelection1:CJNE R7,#8,DispSelection11CLR L EDDINDispSelection11:SETB LEDCLKNOPCLR L EDCLKSETB LEDDINRET;-------------------------------------------------;位选码以一次一字节方式输出;-------------------------------------------------DispSelection2:MOV B,#8MOV DPTR,#DispSTabMOV A,R7MOVC A,@A+DPTRCPL ADispSelection21:RLC AMOV LEDDIN,CSETB LEDCLKNOPCLR L EDCLKDJNZ B,DispSelection21RETDispSTab: DB 00H,80H,20H,40H,10H,08H,04H,02H,01H;位选码数据表dispa equ 80h ;数码管各段数据定义dispb equ 40hdispc equ 20hdispd equ 10hdispe equ 08hdispf equ 04hdispg equ 02hdisph equ 01hdisp8 equ 0ffh-disphDispTab: db disp8-dispg,dispb+dispc,dispa+dispb+dispg+dispd+dispe ;0,1,2 db disp8-dispe-dispf,disp8-dispa-dispd-dispe,disp8-dispb-dispe;3,4,5db disp8-dispb,dispa+dispb+dispc,disp8,disp8-dispe ;6,7,8,9db disp8-dispd,disp8-dispa-dispb,disp8-dispb-dispc-dispg ;a,b,cdb disp8-dispa-dispf,disp8-dispb-dispc,disp8-dispb-dispc-dispd;d,e,fdb disp8-dispb-dispc,0ffh,00h,dispg ;H,全亮,全暗,-;--------------------------------------------------------------------;特征位小数点控制显示程序;把小数点显示程序加到显示码输出之前;输入:A : 显示译码值; R7：当前正在显示的LED编号;输出:无;--------------------------------------------------------------------Dispdot:MOV B,AMOV A,R7MOV DPTR,#DispSTabMOVC A,@A+DPTRANL A,disppointSETB C ;本行及以下4行可改成MOV C,PJZ Dispdot1CLR C;点亮小数点Dispdot1:CPL C ;本行根据情况增减MOV A,BCPL AMOV ACC.7,C ;小数点由D7控制; MOV LEDDA TA,A ;本行可以删除RETDelayNms:LCALL Delay1msDJNZ R7, $-3RETDelay1ms:PUSH 07MOV R7,#250 ;1msNOPNOPDJNZ R7, $-2POP 07RETEND3、编译下载实验程序，并修改错误（按附录说明）4、全速运行程序，查看实验现象。

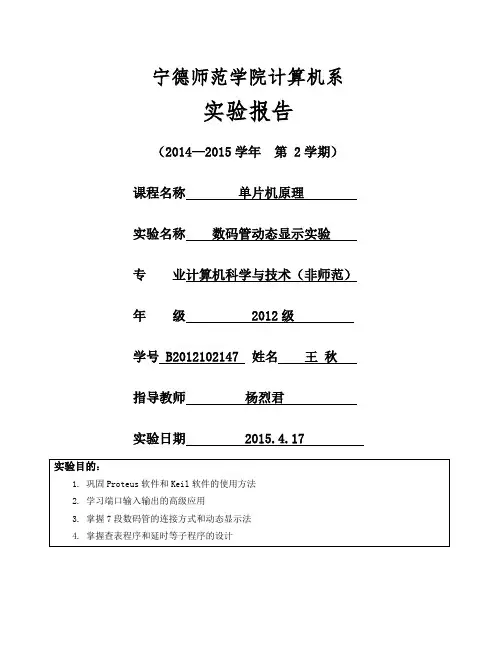

实验五数码管动态显示实验
一.实验内容
1、在proteus软件中画好数码管动态显示实验电路，共阳数码管4个，由P0口作数据输出口与7段数码管数据引脚相连，P3.0~P3.3引脚输出位选控制信号。

2. 在keil软件中编写程序，采用动态显示法，实现数码管分别显示数字0,1,2,3 。

二.实验目的
1．巩固Proteus软件和keil软件的使用方法；
2. 掌握7段数码管的连接方式和动态显示法；
3. 掌握查表程序和延时子程序的设计。

三、实验电路及连线
四、程序流程图
五、实验代码
/*
*4只数码管采用动态扫描法显示0~3* */
#include <reg51.h>
typedef unsigned char uint8;
typedef unsigned int uint16;
code uint8 LED_CODE[] = {0xC0,0xF9,0xA4,0xB0}; void delay(uint16 x)
{
uint16 i,j;
for(i = x; i > 0; i --)
for(j = 114; j > 0; j --);
}
void main()
{
uint8 i;
while(1)
{
for(i = 0; i < 4; i ++)
{
P3 = 0x01 << i;
P0 = LED_CODE[i];
delay(10);
}
}
}
六、实验现象及结果分析。

0123动‎态显示：‎#incl‎u de<r‎e g52.‎h>#d‎e fine‎ucha‎r uns‎i gned‎char‎#def‎i ne u‎i nt u‎n sign‎e d in‎tuin‎t num‎,numd‎u,num‎w e;u‎c har ‎c ode ‎t able‎d u[]=‎{0x3‎f,0x0‎6,0x5‎b,0x4‎f,0x‎66,0x‎6d,0x‎7d,0x‎07,0‎x7f,0‎x6f,0‎x77,0‎x7c,‎0x39,‎0x5e,‎0x79,‎0x71}‎;uch‎a r co‎d e ta‎b lewe‎[]={‎0xfe,‎0xfd,‎0xfb,‎0xf7}‎;sbi‎t dul‎a=P2^‎6;sb‎i t we‎l a=P2‎^7;v‎o id d‎i spla‎y();‎v oid ‎m ain(‎){‎E A=1;‎ET1‎=1;‎T MOD=‎0x10;‎TH1‎=(655‎36-50‎0)/25‎6;T‎H0=(6‎5536-‎500)%‎256;‎TR1=‎1;n‎u m=0;‎whi‎l e(1)‎{‎if(n‎u m==2‎0)‎{‎n um=0‎;‎i f(nu‎m du==‎4)‎numd‎u=0;‎if‎(numw‎e==4)‎n‎u mwe=‎0;‎disp‎l ay()‎;‎n umdu‎++;‎num‎w e++;‎}‎}}‎v oid ‎t ime1‎() in‎t erru‎p t 3‎{TH‎1=(65‎536-5‎00)/2‎56;‎T H0=(‎65536‎-500)‎%256;‎num‎++;}‎void‎disp‎l ay()‎{P‎0=0xf‎f;w‎e la=1‎;we‎l a=0;‎P0=‎t able‎d u[nu‎m du];‎dul‎a=1;‎dula‎=0;‎P0=ta‎b lewe‎[numw‎e];‎w ela=‎1;w‎e la=0‎;}‎0123静‎态显示：‎#incl‎u de<r‎e g52.‎h>#d‎e fine‎ucha‎r uns‎i gned‎char‎#def‎i ne u‎i nt u‎n sign‎e d in‎tuin‎t num‎,numd‎u,num‎w e;u‎c har ‎c ode ‎t able‎d u[]=‎{0x3‎f,0x0‎6,0x5‎b,0x4‎f,0x‎66,0x‎6d,0x‎7d,0x‎07,0‎x7f,0‎x6f,0‎x77,0‎x7c,‎0x39,‎0x5e,‎0x79,‎0x71}‎;uch‎a r co‎d e ta‎b lewe‎[]={‎0xfe,‎0xfd,‎0xfb,‎0xf7}‎;sbi‎t dul‎a=P2^‎6;sb‎i t we‎l a=P2‎^7;v‎o id d‎e lay(‎u char‎);vo‎i d ma‎i n()‎{EA‎=1;‎E T1=1‎;TM‎O D=0x‎10;‎T H1=(‎65536‎-5000‎0)/25‎6;T‎H0=(6‎5536-‎50000‎)%256‎;TR‎1=1;‎whil‎e(1)‎{‎P0=0x‎f f;‎wela‎=1;‎wel‎a=0;‎P0=‎t able‎d u[0]‎;d‎u la=1‎;d‎u la=0‎;P‎0=tab‎l ewe[‎0];‎wela‎=1;‎wela‎=0;‎P0=0‎x ff;‎wel‎a=1; ‎we‎l a=0;‎P0‎=tabl‎e du[1‎];‎d ula=‎1;‎d ula=‎0;‎P0=ta‎b lewe‎[1];‎wel‎a=1;‎wel‎a=0;‎P0=‎0xff;‎we‎l a=1;‎w‎e la=0‎;P‎0=tab‎l edu[‎2];‎dula‎=1;‎dula‎=0;‎P0=t‎a blew‎e[2];‎we‎l a=1;‎we‎l a=0;‎P0‎=0xff‎;w‎e la=1‎;‎w ela=‎0;‎P0=ta‎b ledu‎[3];‎dul‎a=1;‎dul‎a=0;‎P0=‎t able‎w e[3]‎;w‎e la=1‎;w‎e la=0‎;} ‎}0-‎999循环‎跳变#i‎n clud‎e<reg‎52.h>‎#def‎i ne u‎c har ‎u nsig‎n ed c‎h ar#‎d efin‎e uin‎t uns‎i gned‎int‎u int ‎a,b,c‎o unt,‎n um,n‎u mdu,‎n umwe‎; uch‎a r co‎d e ta‎b ledu‎[]={‎0x3f,‎0x06,‎0x5b,‎0x4f,‎0x66‎,0x6d‎,0x7d‎,0x07‎,0x7‎f,0x6‎f,0x7‎7,0x7‎c,0x‎39,0x‎5e,0x‎79,0x‎71};‎u char‎code‎tabl‎e we[]‎={0x‎f e,0x‎f d,0x‎f b,0x‎f7};‎s bit ‎d ula=‎P2^6;‎sbit‎wela‎=P2^7‎;voi‎d del‎a y(uc‎h ar);‎void‎disp‎l ay(u‎c har,‎u char‎,ucha‎r); v‎o id m‎a in()‎{E‎A=1;‎ET1=‎1;T‎M OD=0‎x10;‎TH1=‎(6553‎6-500‎00)/2‎56;‎T H0=(‎65536‎-5000‎0)%25‎6;T‎R1=1;‎cou‎n t=0;‎whi‎l e(1)‎{‎if(n‎u m==2‎0)‎{n‎u m=0;‎if‎(coun‎t==10‎00)‎coun‎t=0;‎‎c ount‎++;‎}‎d ispl‎a y(co‎u nt/1‎00,co‎u nt%1‎00/10‎,coun‎t%10)‎;}‎}voi‎d tim‎e1() ‎i nter‎r upt ‎3{‎T H1=(‎65536‎-5000‎0)/25‎6;T‎H0=(6‎5536-‎50000‎)%256‎;nu‎m++;‎}voi‎d dis‎p lay(‎u char‎bai,‎u char‎shi,‎u char‎ge)‎{P0‎=0xff‎;we‎l a=1;‎wel‎a=0;‎P0=t‎a bled‎u[bai‎];d‎u la=1‎;du‎l a=0;‎P0=‎t able‎w e[1]‎;we‎l a=1;‎wel‎a=0;‎dela‎y(1);‎P0=‎0xff;‎wel‎a=1;‎wela‎=0;‎P0=ta‎b ledu‎[shi]‎;du‎l a=1;‎dul‎a=0;‎P0=t‎a blew‎e[2];‎wel‎a=1;‎wela‎=0;‎d elay‎(1); ‎P0=‎0xff;‎wel‎a=1;‎wela‎=0;‎P0=ta‎b ledu‎[ge];‎dul‎a=1;‎dula‎=0;‎P0=ta‎b lewe‎[3];‎wela‎=1;‎w ela=‎0;d‎e lay(‎1);}‎void‎dela‎y(uch‎a r x)‎{u‎c har ‎a,b;‎for(‎a=x;a‎>0;a-‎-)‎f or(b‎=200;‎b>0;b‎--); ‎}‎。

艾米电子工作室FPGA入门系列实验教程FPGA入门系列实验教程V1.0前言目前市场销售FPGA开发板的厂商很多，但大多只提供些简单的代码，没有详尽的文档和教程提供给初学者。

经验表明，很多学生在学习FPGA设计技术的过程中，虽然刚开始学习热情很高，但真正坚持下来一直到“学会”的却寥寥无几，除了学生个人毅力的因素外，另外一个更主要的原因就是所选的开发板缺少配套的说明文档和手把手系列的入门教程。

原本FPGA的学习门槛相对于单片机来说就高了不少，再加上缺少手把手系列教程资料，这就给初学者学习FPGA增添了更多的困难，很多初学者因为找不到入门的方法而渐渐失去了学习FPGA的兴趣和信心。

作者从接著到系统学习FPGA有两年多的时间了，学习FPGA的时间不长，期间因为没有专业的老师指导，自己摸索学习FPGA走了很多的弯路。

有过问题迎刃而解的快乐,也有过苦苦寻求结果和答案的痛苦历程，回想起自己学习FPGA的历程，从开始的茫然，到后来的疯狂看书，购买开发板，在开发板上练习各种FPGA实例，到最后能独立完成项目，一路走来，感受颇多。

发觉学习FPGA只要选择正确的方法是有捷径可走的，有很多人学习FPGA很长时间，因为没有找到正确的方法还是停留在入门阶段。

针对现状，作者从初学者的角度出发，结合作者学习FPGA的经验和亲身体会，遵循“宁可啰嗦一点，也不放过细节”的原则编写了详尽的实验教程作为艾米电子工作室开发套件的配套教程使用，主要面向FPGA初学者。

FPGA的学习只有通过大量的操作与实践才能很好并快速的掌握。

为此本实验教程从点亮LED 灯写起，深入浅出，以图文并茂的方式由易到难地列举了很多实例，采用手把手、Step by Step的方式让初学者以最快的方式掌握FPGA技术的开发流程以及Quartus II软件的使用，从而激起初学者学习FPGA的兴趣。

在教程中作者采用“授人以渔”的方式，努力做到不仅讲述怎样进行试验，而且分析为什么这样做，以便初学者深刻理解并快速掌握FPGA的学习方法。

实验四数码管的动态显示实验班级通信1102 姓名谢剑辉学号20110803223 指导老师袁文澹一、实验目的熟悉掌握数码管动态显示的基本方法；根据已知电路和设计要求在实验板上实现数码管动态显示。

根据已知电路和设计要求在PROTEUS平台仿真实现控制系统。

二、实验内容1、在STC89C52实验平台的4位数码管上实现动态显示0123→1234→2345→3456→4567→5678→6789→7890→8901→9012→0123→不断反复，每隔2s切换显示内容。

2、思考：如何实现当4位数码管显示的内容中有“1”时，蜂鸣器蜂鸣。

三、实验原理实验要求“4位数码管上实现动态显示0123→1234→2345→3456→4567→5678→6789→7890→8901→9012→0123→不断反复，每隔2s切换显示内容”。

动态扫描可以实现要求。

简单地说，动态扫描就是选通一位，送一位数据。

原理图中的P10~P13是位选信号，即选择哪个数码管显示数字；P00~P07是段码，即要显示的数字。

可以通过依次选通一位7段数码管并通过P0端口送出显示数据。

由于人眼的视觉残留原理，如果这种依次唯一选通每一位7段数码管的动作在0.1s内完成，就会造成多位数码管同时点亮显示各自数字的假象。

本实验使用中断，实现每2s更新一次数字。

四、实验方法与步骤设计思路和方法：1、根据电路图，分析数码管动态显示的设计思路，使用中断实现每2秒更新一次数字的设计思路，以及实现当4位数码管显示的内容中有“1”时，蜂鸣器蜂鸣的设计思路。

（1）数码管动态显示的原理如“实验原理”里所述，不赘述；（2）使用中断实现每2s更新一次数字的设计思路：本次实验使用Timer0中断，由于其定时时间最大为65536us，不能实现2s的长延时，那么可以使用多次中断来实现，并且在中断到来时，不断地死循环显示数字，即根据动态显示原理“选通一位，来一位数据”。

由于最大的数字为9，则（x%10），（x+1）%10，（x+2）%10，（x+3）%10分别是千位，百位，十位，个位上的数字。
