110KV变电所继电保护设计整定计算设计任务书

110KV变电站继电保护的配置及整定计算共3篇110KV变电站继电保护的配置及整定计算1110KV变电站继电保护的配置及整定计算近年来，随着电力系统运行的日趋复杂，变电站继电保护系统已经成为电力系统必不可少的组成部分。

在变电站中，继电保护系统可以起到监视电力系统状态、保护设备、隔离故障和防止故障扩散等作用。

因此，配置合理的变电站继电保护系统对于保障电力系统安全稳定运行具有重要意义。

110KV 变电站继电保护系统配置110KV 变电站的继电保护系统包括主保护和备用保护两部分。

其具体配置如下：1. 主保护主保护是指在故障发生时起主要保护作用的继电保护。

110KV 变电站主要采用压变、电流互感器、电缆等传感器来监测电力系统的状态，以触发主保护动作。

主保护通常包括过电流保护、差动保护、方向保护等，具体如下：（1）过电流保护过电流保护是指在电力系统出现短路故障时，通过检测系统中的过电流来触发主保护。

110KV 变电站中的过电流保护一般采用零序电流保护、相间短路保护、不平衡电流保护等。

（2）差动保护差动保护是指利用相间元件间电流的差值来检测电力系统内部的故障。

110KV 变电站通常采用内部差动保护和母线差动保护。

（3）方向保护方向保护是指在电力系统中，通过检测电流的相位关系判断故障位置，以实现保护的目的。

110KV 变电站中通常采用方向保护器等设备。

2. 备用保护备用保护作为主保护的补充，扮演着备胎的角色。

当主保护故障或失效时，备用保护会立即自动接管主保护的作用。

110KV 变电站的备用保护一般包括互感器保护、开关保护、微机继电保护等。

110KV 变电站继电保护参数的整定计算继电保护参数的整定计算是指在设计或更换继电保护设备时，根据电力系统的特点，在准确理解保护对象的特性的基础上，通过计算整定参数来满足系统的保护要求。

1. 整定参数的确定原则整定参数的确定应根据以下原则：（1）可靠性原则：整定参数应当使保护措施尽可能保证电力系统的连续、稳定和安全运行。

电力系统继电保护课程设计任务书正文集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#某变电所的电气主接线如图所示。

已知两台变压器均为三绕组、油浸式、强迫风冷、分级绝缘，其参数：MVA S N 5.31=，电压：kV 11/%5.225.38/%5.24110⨯±⨯±，接线：)1211//(//011--∆y Y d y Y N 。

短路电压：5.10(%)=HM U ；6(%);17(%),==ML L H U U 。

两台变压器同时运行，110kV 侧的中性点只有一台接地；若只有一台运行，则运行变压器中性点必须接地，其余参数如图4-1所示。

图 某变电所主接线1设计计算 短路电流计算用标幺值计算短路电流参数，确定短路计算点，计算短路电流值。

1、画出短路等值电路 如图所示，图 短路等值电路图计算各元件电抗参数，取基准容量MVA S d 100=，基准电压为kV U d 5.101=，kV U d 372=；基准电流为： A I d 55005.1031010031=⨯⨯=，（1） 计算电源系统基准电抗的标幺值。

1.01000100max.min .===k d s S S X ， （2） 变压器各侧阻抗标幺值。

()75.106175.1021001=-+=k U ，()25.06175.1021002-=+-=k U ()25.66175.1021003=++-=k U ，3413.05.3110010075.10100001.=⨯==TN d k HT S S U X （3） 线路的基准电抗标幺值。

短路电流计算由主接线分析可知，变压器的主保护为一台变压器单独运行为保护的计算方式，保护时，变压器后备保护作保护线路的远后备保护时，要校验k3、k4两点的灵敏系数，因此，除需要计算k1、k2两点最大、最小运行方式短路电流外，还需计算k3、k4两点的最小短路电流。

目录摘要 (2)概述 (2)第一章电气主接线 (6)1．1110kv电气主接线 (7)1．235kv电气主接线 (8)1．310kv电气主接线 (10)1．4站用变接线 (12)第二章负荷计算及变压器选择 (13)2．1 负荷计算 (13)2．2 主变台数、容量和型式的确定 (14)2．3 站用变台数、容量和型式的确定 (16)第三章最大持续工作电流及短路电流的计算 (17)3．1 各回路最大持续工作电流 (17)3．2 短路电流计算点的确定和短路电流计算结果 (18)第四章主要电气设备选择 (19)4．1 高压断路器的选择 (21)4．2 隔离开关的选择 (22)4．3 母线的选择 (23)4．4 绝缘子和穿墙套管的选择 (23)4．5 电流互感器的选择 (23)4．6电压互感器的选择 (24)4．7各主要电气设备选择结果一览表 (25)参考文献……………………………………………………………………附录I设计计算书 (27)附录II电气主接线图 (35)10kv配电装置配电图 (36)110KV 变电站设计摘要：变电站是电力系统一个重要组成部分，随着电力系统高新化，复杂化的迅速发展，电力系统从发电到供电的所有领域中，通过新技术的使用，都在不断的发生着变化。

变电站作为所有电力系统中的一个关键的环节也同样在新技术领域得到了充分的发展。

随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面，工厂用电量迅速增长，对电能质量技术经济状况供电的可靠性指标也不断提高，因此也对供电设计也有了更高更完善的要求，本文根据任务书上所给系统与线路及所有负荷的参数，分析了负荷发展趋势，从配电分析，安全，经济及可靠性方面，确定了110kV，35kV，10kV配电站用电主接线，根据最大持续工作电流及短路计算的计算结果，完成了110kV电气一次部分的设计。

关键词：变电站变压器接线负荷输电系统配电系统概述1、变电所地位及作用依据远期负荷发展，决定在本区兴建1中型110kV变电所。

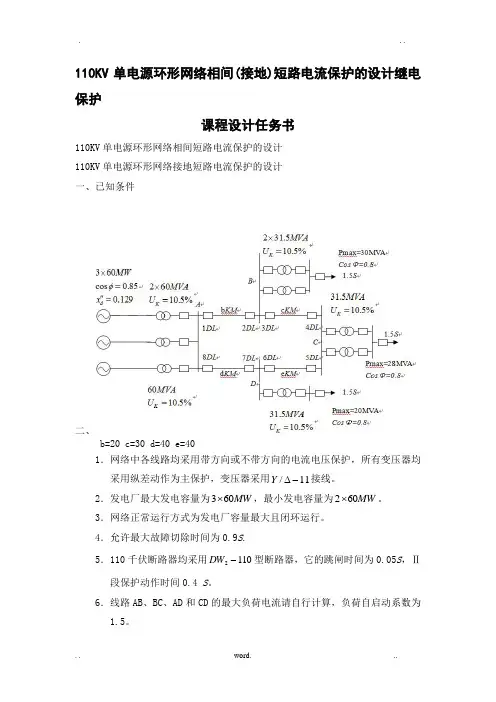

110KV 单电源环形网络相间(接地)短路电流保护的设计继电保护课程设计任务书110KV 单电源环形网络相间短路电流保护的设计110KV 单电源环形网络接地短路电流保护的设计一、已知条件二、b=20 c=30 d=40 e=401．网络中各线路均采用带方向或不带方向的电流电压保护，所有变压器均采用纵差动作为主保护，变压器采用11/-∆Y 接线。

2．发电厂最大发电容量为360MW ⨯，最小发电容量为260MW ⨯。

3．网络正常运行方式为发电厂容量最大且闭环运行。

4．允许最大故障切除时间为0.9S .5．110千伏断路器均采用1102-DW 型断路器，它的跳闸时间为0.05S ，Ⅱ段保护动作时间0.4 S 。

6．线路AB 、BC 、AD 和CD 的最大负荷电流请自行计算，负荷自启动系数为1.5。

7．各变电所引出线上后备保护的动作时间如图所示，S∆。

=t5.08．线路的正序电抗均为KM4.0Ω。

/9．主保护灵敏系数的规定：线路长度200公里以上不小于1.3，线路长度50~200公里不小于1.4，50公里以下不小于1.5。

10．后备保护灵敏系数的规定：近后备保护不小于1.3；远后备保护不小于1.2。

三、设计任务1．确定保护1、3、5、7的保护方式（三段式）、各段保护整定值及灵敏度。

2．绘制保护1的接线图（包括原理图和展开图）。

3．撰写说明书，包括短路计算过程（公式及计算举例）、结果和保护方式的选择及整定计算结果（说明计算方法）。

四、设计要点1．短路电流及残压计算，考虑以下几点1.1运行方式的考虑1.2最大负荷电流的计算1.3短路类型的考虑1.4曲线绘制2．保护方式的选择和整定计算1.1保护的确定应从线路末端开始设计。

1.2优先选择最简单的保护（三段式电流保护），以提高保护的可靠性。

当不能同时满足选择性、灵敏性和速动性时，可采用较为复杂的方式，比如采用电流电压连锁保护或方向保护等。

1.3将最终整定结果和灵敏度校验结果列成表格。

长沙电力职业技术学院毕业设计（论文）课题任务书（2007 ---- 2008 学年）长沙电力职业技术学院毕业设计（论文）评阅表前言通过三年的电力专业系统的学习,我们已经初步掌握了一些电气方面的知识,认识了很多电气设备。

老师深刻而形象的传授,使我们受益匪浅，学校丰富多彩的实习使我们不但有理论的优势，也有实践操作能力。

这次110KV变电所一次系统的设计不但复习总结了以前的知识，而且学习了很多新的知识，培养了很多新的能力，比如上网查阅资料的能力，整理数据、分析数据的能力，使用AUTO CAD 解决实际绘画问题的能力等等。

在设计的过程中，为了数据的严肃性，我翻阅了很多参考资料，有时，一个小小的标点也要让我仔细斟酌良久，我知道科学是严肃性的。

本设计的思路秉着经济性，可靠性，可行性原则设计使设计尽量紧凑化。

由于这个变电所属于终端变电所，停电只影响到用户侧，而且主要是三类负荷，对供电的可靠性不是很高，所以只采用了一台主变，对于一处二类负荷，我们采用从其他电源引过来，这样不但节省了备用变压器，断路器，隔离开关等设备的费用，同时还使结构简单，便于操作，节省了运行管理费用等等。

110KV侧不带负荷，但采用了单母接线，主要考虑是留有发展空间。

考虑10年以后负荷的增长，容量增加，变电所再增加变压器留有余地。

电抗器主要用在10KV侧限制短路电流，主要安装在短路电流在30KA及以上分段接线的母线上，所以本设计没有考虑。

最后感谢指导老师的悉心指导，设计过程中出现了许多困难，多亏老师的耐心指点。

设计存在很多缺陷，万望专业人士批评指正。

设计者：胡欣2008年1月目录前言摘要第1章基本概念1.1常用概念 (1)1.2变电所分类 (1)第2章变电所一次系统的设计2.1 原始材料分析及主变的选择 (2)2.2 电气主接线设计 (4)2.3 所用电设计 (8)2.4 短路电流的计算 (8)2.5 电气设备的选择 (10)2.6高低压配电装置的设计 (23)第3章计算书3.1 短路电流计算 (25)3.2 电气设备的选择和校验 (27)附录后记致谢参考资料及文献摘要变电所由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。

110kv变电站继电保护课程设计110kV变电站继电保护设计摘要继电保护是电网不可分割的一部分，它的作用是当电力系统发生故障时,迅速地有选择地将故障设备从电力系统中切除，保证系统的其余部分快速恢复正常运行; 当发生不正常工作情况时，迅速地有选择地发出报警信号，由运行人员手工切除那些继续运行会引起故障的电气设备。

可见,继电保护对保证电网安全、稳定和经济运行，阻止故障的扩大和事故的发生，发挥着极其重要的作用.因此，合理配置继电保护装置,提高整定和校核工作的快速性和准确性，对于满足电力系统安全稳定的运行具有十分重要的意义。

继电保护整定计算是继电保护工作中的一项重要工作。

不同的部门其整定计算的目的是不同的。

对于电网，进行整定计算的目的是对电网中已经配置安装好的各种继电保护装置，按照具体电力系统的参数和运行要求,通过计算分析给出所需的各项整定值，使全网的继电保护装置协调工作，正确地发挥作用.因此对电网继电保护进行快速、准确的整定计算是电网安全的重要保证。

关键词：110kV变电站,继电保护，短路电流，电路配置目录0 摘要。

.。

....。

.。

....。

..。

.。

.。

.。

.. ....。

.。

...。

.。

.。

.。

.。

.。

...第一章电网继电保护的配置 ..。

....。

.。

.。

.。

..。

...。

.。

.。

.。

.。

..。

.。

2 1。

1 电网继电保护的作用。

..。

.。

.。

.。

.。

.。

..。

.。

.....。

.。

..。

. .。

... 2 1。

2 电网继电保护的配置和原理。

..。

..。

.。

.。

.。

.。

....。

.。

.....。

..2 1.3 35kV线路保护配置原则 .。

.。

.。

..。

...。

.....。

..。

..。

......。

.。

.。

.。

..。

3 第二章 3 继电保护整定计算 ..。

..。

.。

.。

...。

.。

..。

.。

..。

.....。

.。

.。

..。

.2.1 继电保护整定计算的与基本任务及步骤。

.。

..。

..。

......。

110KV变电站电气一次部分初步设计说明书第一部分设计说明书第1章原始资料该课题来源于工程实际，建设此变电站是为了满足该地区输变电的需要。

本次设计的变电站高压侧从相距 6.5km 的 PX110kV变电站受电，经过降压后分别以35kV、10kV 两个电压等级输出。

它在系统中起着重要的作用，它是变换电压、汇集和分配电能的电网环节，可以降低输电时电线上的损耗，主要的作用是将高压电降为低压电，经过降压后的电才可接入用户。

1.1 建站规模（1）、变电站类型：待建电站属于110kV 变电工程。

（2）、主变台数及容量：待建DK110kV 变电站主变台数及容量为：本期2×31.5MVA，远景规划： 2× 31.5MVA。

（3）、主变台数及容量：待建DK110kV 变电站主变台数及容量为：本期2×31.5MVA，远景规划： 2× 31.5MVA。

（4）、进出线：待建DK110kV变电站从相距6.5km 的 PX110kV变电站受电，线径 LGJ-240；变电站进出线 ( 全部为架空线 ) ，110kV共 2 回；35kV 共 4 回；10KV 共16回。

（5）负荷情况：待建 DK110kV变电站年负荷增长率为 5%，变电站总负荷考虑五年发展规划。

（6）无功补偿：待建DK110kV变电站无功补偿装置采用电力电容两组，容量为 2×3000kvar 。

（7）建站规模：待建DK110kV变电站所占地面积可采用半高型布置。

1.2 、短路阻抗系统作无穷大电源考虑，归算到本站110kV 侧母线上的阻抗标幺值X1= X 20.06 ， X 00.154 （取 S B100 MVA， E S 1.0 ）。

1.3 、地区环境条件待建 DK110kV变电站所在地区年最高气温35℃，年最低气温－ 15℃，年平均气温 15℃。

第 2 章电气主接线设计电力系统是由发电厂、变电站、线路和用户组成。

课程设计(论文）题目 110KV变电所一次部分设计学院名称电气工程学院指导教师职称讲师班级电力113班学号学生姓名2014年 6月 30日电气工程基础设计任务书一、设计内容要求设计110KV变电所(B所）的电气部分二、原始资料1供设计的变电所有A、B、C三个,各自的地理位置和系统发电机、变压器相关数据如附图1所示.附图1 各变电所的地理位置2各变电所的10kV低压负荷分别为P a=500kW，P b=300kW，P c=200kW.3各变电所典型负荷曲线有两种,分别如附图2（a）和附图2（b）所示。

4110kV输电线路l1、l2、l3、l4的长度各不相同，电抗均按0。

4Ω/km计.5每位同学设计的原始数据，除了P a=500kW,P b=300kW,P c=200kW之外，其它数据应根据自己所在班级的序号，在附表1中查找。

附图2 典型日负荷曲线附表1 每位同学设计原始数据查找表三、设计任务（1)设计本变电所的主变压器台数、容量、形式。

（2)设计高低压侧主接线方式。

(3）设计本变电所的所用电接线方式。

（4）计算短路电流。

(5）选择电气设备（包括断路器、隔离开关、互感器等）。

设计成果1.设计说明书一份 2。

计算书一分 3。

主接线图一份要求:上述3者按顺序装订成一册（简装，钉书针左边钉好3颗,勿用夹子夹)五、主要参考资料［1]姚春球。

发电厂电气部分。

北京:中国电力出版社:2004［2]电力工业部西北电力设计院.电力工程电气设备手册(第一册）.北京：中国电力出版社,1998 ［3]周问俊.电气设备实用手册.北京:中国水利水电出版社，1999［4]陈化钢。

企业供配电。

北京：中国水利水电出版社,2003。

9[5]电力专业相关教材和其它相关电气手册和规定摘要：本次设计为110kV降压变电站电气一次部分的初步设计，根据原始资料，以设计任务书和国家有关电力工程设计的规程、规范及规定为设计依据.变电站的设计在满足国家设计标准的基础上，尽量考虑当地的实际情况。

110kv电网继电保护设计电流保护xx科技大学课程设计说明书课程名称继电保护课程设计题目110kv电网继电保护设计--电流保护学院农业工程学院班级农业电气化与自动化111班学生姓名指导教师日期 2014.11.29课程设计任务书课程设计名称继电保护课程设计学生姓名xxx 专业班级农电111班设计题目110KV电网继电保护设计——电流保护一、课程设计目的专业课程设计，一方面使学生获得综合运用学过的知识进行电力变电所、牵引变电所各主要元件的保护设计及整定和保护设备的选型的基本能力，另一方面能巩固与扩大学生的电气综合设计知识，为毕业设计做准备，为后续课程的学习及今后从事科学研究、工程技术工作打下较坚实的基础。

学生通过专业课程设计，应在下述各方面得到锻炼：1.掌握继电保护保护方案的确定原则，整定计算的一般步骤，了解系统运行方式的确定，保护整定系数的分析与应用，前后级整定配合的基本原则；2.掌握保护、控制、测量、信号回路阅读和设计基本方法；3.学习相关保护设备的选择和一般的维护。

二、设计内容和要求1．短路计算。

必须说明系统运行方式、短路点与短路类型的决定原则或依据。

2．保护方式的选择及整定计算。

要求说明选用保护方式的原则，各保护的整定计算条件，并用表格列出整定计算结果。

3．绘制保护原理接线图。

要求绘制单线原理接线图及某一元件保护原理展开图。

4．对保护的评价。

要求从选择性、灵敏性和速动性、可靠性四个方面来评价所采用保护的质量。

5．编写设计说明书。

不少于2000字的说明书。

三、设计任务和要求1．原始资料●各变电站、发电厂的操作直流电源电压U=220KV●发电厂最大发电容量50+2x25=100MW，最小发电容量为50MW，正常发电容量为50+25=75MW●线路X1=0.3Ω/km，X0=2X1Ω/km●变压器均为Y N，D11，110±2x2.5%/10.5KV，U k=10.5%●Δt=0.5s，负荷侧后备保护t dz=1.5s，变压器和母线均配置有差动保护，K zq=1.2 ●发电厂升压变中性点直接接地，其他变压器不接地2．设计任务●系统保护配置方案与计算●10km线路保护的接线图●对本网络所采用的保护进行评价。

毕业设计设计(论文)题目：对110KV变电所进行设计目录一：摘要二：前言三：正文1:设计任务书2:设计说明书（1）原始资料分析（2）主变压器及所用变选择（3）所用变压器的选择（4）电气主接线选择（5）短路电流计算（6）主要电气设备选择（8）防雷保护（9）电气设备（10）一览表四：参考文献五：小结六：附图摘要变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。

本次设计建设一座110KV降压变电站，首先，根据主接线的经济可靠、运行灵活的要求选择各个电压等级的接线方式，在技术方面和经济方面进行比较，选取灵活的最优接线方式。

其次进行短路电流计算，根据各短路点计算出各点短路稳态电流和短路冲击电流，从三相短路计算中得到当短路发生在各电压等级的工作母线时，其短路稳态电流和冲击电流的值。

最后，根据各电压等级的额定电压和最大持续工作电流进行设备选择，然后进行校验前言经过三年的系理论知识的学习，及各种实习操作，还有老师精心培育下，对电力系统各部分有了初步的认识与了解。

在认真阅读原始材料，分析材料，参考阅读《发电厂电气部分课程设计参考资料》、《电力网及电力系统》、《发电厂一次接线》和《电气设备》以及《高电压技术》等参考书籍，在指导老师的指导下，经过周密的计算，完成了此次毕业设计。

设计内容由以下：第一部分：设计任务书；第二部分：110/35/10KV降压变压所初步设计说明书（主接线部分）；第三部分：10/35/10KV降压变电所的计算书；第四部分：变电所主接线图；四周的毕业设计，使我了解设计的要求，及设计内容，更加深刻了解课本中的内容，使知识与理论相结合，使基础知识与实际操作紧密联系。

110KV常规变电站电气一次部分设计
一、原始资料
1、变电所设有两台主变
2、110kv架空线路两回路供电，10kv侧6回出线
1#、2#：负荷为2000kw,长度为2km
3#、4#：负荷为1700kw，长度为2.5km
5#、6#:负荷为1500kw,长度为1.5km
3、系统至110kv母线的短路容量1000MVA，功率因数为0.85
最大负荷利用小时数为5000h/年，变电所10kv出现保护最长动作时间为1.5s.
二、设计内容
1、变压器的选择
2、确定电器主接线方案
3、短路电流计算
4、计算并选择电气设备
5、母线的选择
三、本次课程设计应提交的文件
1、设计计算说明书，应包含：
1）主变的选择
2）对各种电器主接线设计的方案的比选
3）详细的短路电流计算过程
4）主要电气设备选择与校验
2、设计图纸
绘制变电所电器主接线图1张。

1.110KV变电站一次部分设计原始资料数据1 ．变电所的性质：地区性降压变电所，主要供地方负荷3 ．自然条件：所区地势平坦，海拔 600 米，交通方2 ．地理位置：本所在开发区轻纺工业区便，有公路经过本所附近。

最高气温： + 38 摄氏度最低气温：一 25 摄氏度，年平均温度： + l5 摄氏度最大风速： 25ｍ／ s 覆冰厚度：５ｍｍ地震烈度： < 6 级土壤电阻率： < 400Ω．Ｍ雷电日： 30周围环境：条件较好，不受污染影响冻土深度： 1.2m主导风向：夏东南，冬西北4 ．负荷资料： 110 千伏侧共 4 回线与电力系统联接， 35 千伏侧共 10 回架空出线，最大综合负荷 56MW ，功率因数0.85 。

35 千伏侧负荷情况表远景发展： 35 千伏侧远景拟发展 2 回线 14MW 负荷，最大综合负荷18MW ，功率因数 0.85 ，10千伏侧共 12 回电缆出线。

10 千伏侧负荷情况表系统情况2.220KV变电站一次部分设计一、设计题目220KV降压变电所电气一次部分设计二、设计要求（1）选择本变电所主变的台数、容量和类型。

（2）设计本变电所的电气主接线，选出数个电气主接线方案进行技术比较，确定一个较佳方案。

（3）进行必要的短路电流计算。

（4）选择和校验所需的电气设备。

（5）设计和校验母线系统。

（6）进行继电保护的规划设计。

（7）进行防雷保护的规划设计。

三、设计依据1、待建变电所的有关资料如下：（1）设计变电所在城市近郊，向开发区的炼钢厂供电，在变电所附近还有地区负荷。

（2）确定本变电所的电压等级为220∕110∕10KV，220KV是本变电所的电源电压，110KV和10KV是二次电压。

（3）待设计变电所的电源，由双回220KV线路送到本变电所；在中压侧110KV 母线送出2回线路；在低压侧10KV母线，送出12回线路；本变电所220KV 母线有三回输出线路。

该变电所的所址，地势平坦，交通方便。

110K V降压变电所设计（新）发电厂电气部分课程设计（论文）110kV降压变电站设计指导教师：姜新通所在学院：信息技术学院专业：电气工程及其自动化学生姓名：关珊珊 20094073103赵娜 20094073110艾津平 20094073115宋婉晴 20094073128卢振宇 20094073150张寰宇 20094073162中国·大庆2012 年 5 月摘要变电站是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。

作为电能传输与控制的枢纽，变电站必须改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。

随着计算机技术、现代通讯和网络技术的发展，为目前变电站的监视、控制、保护和计量装置及系统分隔的状态提供了优化组合和系统集成的技术基础。

110kV变电站属于高压网络，某南方城市总降压变电所所涉及方面多，考虑问题多，进行变压器的选择，从而确定变电站的主接线方式，再进行短路电流计算，选择送配电网络及导线，进行短路电流计算，选择变电站高低压电气设备。

总降压变电所的初步设计包括了：(1)总体方案的确定；(2)负荷分析；(3)短路电流的计算；(4)高低压配电系统设计； (5) 电气设备检验等内容。

关键词：总降压负荷分析短路电流计算电气设备检验输电系统目录110kV降压变电站设计 (1)发电厂电气部分课程设计（论文）任务书 (I)摘要 ................................................................................................................................................ I II 1.原始资料分析.............................................................................................................. - 1 -1.1 地区电网的特点......................................................................................................... - 1 -1.2 建站规模 .................................................................................................................... - 1 -1.3 环境条件 .................................................................................................................... - 1 -2.电气主接线设计.......................................................................................................... - 1 -2.1主接线的设计原则和要求.......................................................................................... - 1 -2.2110kV主接线设计.................................................................................................. - 2 -2.360kV主接线设计.................................................................................................... - 4 -2.435kV主接线设计.................................................................................................... - 5 -两种方案的分析比较： ........................................................................................... - 6 -2.5所用电接线设计..................................................................................................... - 6 -3.变压器选择.................................................................................................................. - 7 -3.1主变压器选择......................................................................................................... - 7 -3.2主变压器型号......................................................................................................... - 9 -4.短路电流计算.............................................................................................................. - 9 -4.1 短路电流计算的目的及一般规定......................................................................... - 10 -4.2 短路电流计算的结果............................................................................................. - 10 -5.导体电气设备选择.................................................................................................... - 12 -5.1各种电气设备选择原则....................................................................................... - 12 -5.2母线型号选择....................................................................................................... - 12 -5.3断路器、隔离开关、电抗器和互感器的选择................................................... - 13 -总结 ........................................................................................................................................... - 16 -参考文献.................................................................................................................................... - 17 -附录 ........................................................................................................................................... - 18 -电气主接线图 .................................................................................................................. - 18 -计算说明书 ...................................................................................................................... - 19 -1负荷计算............................................................................................................... - 19 -2短路电流计算....................................................................................................... - 21 -3电气设备校验计算............................................................................................... - 26 -1. 原始资料分析1.1 地区电网的特点（1）本站属于区域性变电所.（2）本地区位于南方中等城市近郊，向市区及较大工业用户供电，水电站发电保证出力时能满足地区负荷的需要，加上小火电站，基本不需要外系统的支援。

目录设计任务书 (4)第一部分主要设计技术原则 (5)第一章主变容量、形式及台数的选择 (6)第一节主变压器台数的选择 (6)第二节主变压器容量的选择 (7)第三节主变压器形式的选择 (8)第二章电气主接线形式的选择 (10)第一节主接线方式选择 (12)第三章短路电流计算 (13)第一节短路电流计算的目的和条件 (14)第四章电气设备的选择 (15)第一节导体和电气设备选择的一般条件 (15)第二节断路器的选择 (18)第三节隔离开关的选择 (19)第四节高压熔断器的选择 (20)第五节互感器的选择 (20)第六节母线的选择 (24)第七节限流电抗器的选择 (24)第八节站用变压器的台数及容量的选择 (25)第九节10kV 无功补偿的选择 (26)第五章10kV 高压开关柜的选择 (26)第二部分计算说明书附录一主变压器容量的选择 (27)附录二短路电流计算 (28)附录三断路器的选择计算 (30)附录四隔离开关选择计算 (32)附录五电流互感器的选择 (34)附录六电压互感器的选择 (35)附录七母线的选择计算 (36)附录八10kV 高压开关柜的选择 (37)（含10kV 电气设备的选择）第三部分相关图纸一、变电站一次主结线图 (42)二、10kV 高压开关柜配置图 (43)三、10kV 线路控制、保护回路接线图 (44)四、110kV 接入系统路径比较图 (45)第四部分一、参考文献 (46)二、心得体会 (47)设计任务书一、设计任务：***钢厂搬迁昌北新区，一、二期工程总负荷为24.5 兆瓦，三期工程总负荷为31 兆瓦,四期工程总负荷为20 兆瓦;一、二、三、四期工程总负荷为75.5 兆瓦,实际用电负荷34.66 兆瓦,拟新建江西洪都钢厂变电所。

本厂用电负荷设施均为Ⅰ类负荷。

第一部分主要设计技术原则本次110kV 变电站的设计，经过三年的专业课程学习，在已有专业知识的基础上，了解了当前我国变电站技术的发展现状及技术发展趋向，按照现代电力系统设计要求，确定设计一个110kV 综合自动化变电站，采用微机监控技术及微机保护，一次设备选择增强自动化程度，减少设备运行维护工作量，突出无油化，免维护型设备，选用目前较为先进的一、二次设备。

摘要为满足经济发展的需要，根据有关单位的决定修建1座110KV盐北变电所。

本工程初步设计内容包含变电所电气设计，新建的盐北变电所从110KV侧东郊变电所受电,其负荷分为35KV和10KV两个电压等级。

通过技术和经济比较,现采用下列方案：1.内设两台三绕组变压器，电压等级为121/37.8/11。

2.110KV进线采用内桥接线形式.3.本工程初步设计内容包括变电所电气设计。

4.35KV和10KV配电装置同样采用单母线分段接线.5.所用电分别从10KV两端母线获得。

关键词：变电所主变压器潮流计算短路计算设备选型SUMMARYFor satisfying the demand that economy development, the authorities concerned decide to construct a YanBei transformer substation.This engineering first step design contents includes the transformer substation of electric Design。

The new—et up salt a YanBei transformer substation obtain power form Dong Jiao substation (110KV) 。

There are two kinds of local loads in the substation,。

One is 35KV，the other is 10KV.Pass the technique to compare with the economy， adopt the following scheme now: 1.There are two three-winding transformers in the substation。
