主板上电时序精华

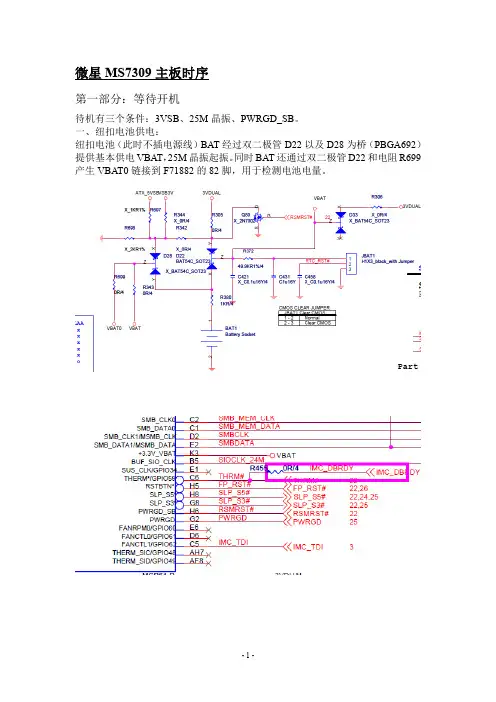

微星MS7309主板时序第一部分：等待开机待机有三个条件：3VSB、25M晶振、PWRGD_SB。

一、纽扣电池供电：纽扣电池（此时不插电源线）BAT经过双二极管D22以及D28为桥（PBGA692）提供基本供电VBAT，25M晶振起振。

同时BAT还通过双二极管D22和电阻R699产生VBAT0链接到F71882的82脚，用于检测电池电量。

VBAT通过R6产生信号COPEN#送到I/O（F71889ED的83脚，使该脚为高电平。

二、插入ATX电源，+5SB为主板供电1、5VDRV1的产生：当插入ATX电源，+5VSB为主板的部分电路供电，I/O的71脚（VCCGATE）为高电平，通过Q41产生5VDRV1.它的主要作用控制Q37的导通，提升3VDUAL的输出功率（用UP7704产生）；应用在3VSB_WAKE 产生电路，同样提升3VSB_WAKE的功率。

2、VCC_5SB的产生：当插入ATX电源，+5VSB通过Q110转换成VCC_5SB，主要是把电流从4A降低到2A。

5VSBDRV1的产生：IO的72脚产生DUALGATE信号，VCC5_SB经电阻R465和R466分压，产生此信号。

3、+3.3VDUAL的产生：产生方式可以有两种，一是通过1117来产生，二是通过UP7501来产生。

（1）、通过U28（RC117S）产生：通过（2）通过UP7704产生，其2脚受控于信号sys5VSB_OFF，这个信号由IO的47脚产生，同时控制USB接口和5vSB POWER SWITH。

4、VSB3V的产生：3VDUAL（1.2A）通过D32产生VSB3V为IO的65脚供电。

5、POWER GOOD_SB的产生IO在工作条件正常的情况下，由81脚发出RSMRST#到桥的H6端（PWRGD_SB）通知桥电源准备好，DUAL电源稳定后该信号为高电平，同时加到Q80的G极，使Q80导通，3VDUAL代替CMOS电池为IO供电。

在这里以ASUS的915主板来描述一下INTEL主板的上电及工作时序:1、当ATX Power送出士12V,+3.3V, 士数组Main Power电压后,其它工作电压如+VTT_CPU,+1.5V, +2.5V_DAC,+ 5V_Dual,+3V_Dual,+1.8V_Dual 也将随后全部送出.2、当+VTT_CPU送给CPU后,CPU会送出VTT_PWRGD言号[High]给CPU;ICS;VRM;CP用VTT_PWRGD言号确认VTT_CPU稳定在Spec之内,OK后CPU 会发出VID[0:5].VRM收到VTT_PWRGC后会根据VID组合送出Vcore.3、在VCORE正常发出后‘Processor Voltage Regulato即送出VRMPWRGD 言号给南桥ICH6以通知南桥此时VCORE已经正常发出.在VTT_PWRGDE常发出后，此信号还通知给Clock Generator(ICS以通知Clock Generator在可以正常发出所有Clock.4、当提供给的南桥工作电压及Clock都OK后由南桥发出PLTRST及PCIRST 给各个Device.The ICH6drives PLTRST#inactive a minimum of 1ms after both PWROK and VRMPWRGD are driven high.翻译:ICH6驱动PLTRST为无效的至少1毫秒，在PWROK和VRMPWRGD被置为高电平以后。

这里我的理解为在PWROK和VRMPWGRD发出后，至少IMS, ICH6才会发出PLTRST给北桥和SIO复位。

PLTRST与PCIRST K别如下:PLTRST# :Platform （翻译：平台指的是北桥+CPU）Reset PCIRST#:PLTRST# is higher than PCIRST#.在北桥NB接收到南桥送出的PLTRST大约1ms后，北桥送出CPURST给CPU以通知CPU可以开始执行第一个指令动作•（不过要北桥送出CPURST的前提是在北桥的各个工作电压&Clock都0K的情况下）;下面是一个时序图，按照顺序，对应上述文字。

一、引言ATX3.0标准是一种电源管理规范，它规定了计算机的上电放电时序，以保证计算机硬件的正常运转和保护。

本文将详细介绍ATX3.0标准下的上电放电时序，以便读者更好地了解计算机硬件的工作原理。

二、ATX3.0标准概述1. ATX3.0标准是由英特尔公司制定的，它取代了旧版的ATX2.0标准，为计算机硬件的电源管理提供了更加严谨的规定。

2. ATX3.0标准规定了计算机电源的输出电压范围、稳定性要求、上电放电时序等重要参数。

3. 上电放电时序是指计算机电源上电和断电的时间顺序，它对于计算机硬件的正常运转和保护至关重要。

三、上电时序1. 上电时序是指计算机电源在接通电源后，各种电压输出的时间顺序。

2. 根据ATX3.0标准，上电时序应包括以下几个关键步骤：(1) 5VSB上电：在主电源接通后，计算机电源的5VSB线路应首先提供稳定的待机电压，以供主板和其他设备的待机模式使用。

(2) PW_ON信号响应：计算机主板上的PW_ON信号由主机电源按键触发，触发后，主板应向电源发送启动信号。

(3) 主电压输出：在接收到启动信号后，计算机电源应输出各种主要电压（如+12V、+5V等），以供主板和其他设备正常工作。

四、放电时序1. 放电时序是指计算机电源在断开电源后，各种电压输出的时间顺序。

2. 根据ATX3.0标准，放电时序应包括以下几个关键步骤：(1) 主电压输出关闭：在主电源断开后，计算机电源应先关闭各种主要电压的输出。

(2) 5VSB放电：在主电源断开后，计算机电源应在一定时间内将5VSB线路的电压降至安全范围内，以避免对主板和其他设备的损害。

(3) 所有输出关闭：在放电完毕后，计算机电源应确保所有电压输出均已关闭，以保证计算机设备的安全。

五、ATX3.0标准的改进1. 相较于旧版的ATX2.0标准，ATX3.0标准在上电放电时序方面做出了以下改进：(1) 5VSB线路的待机电压更加稳定，能够更好地支持待机模式。

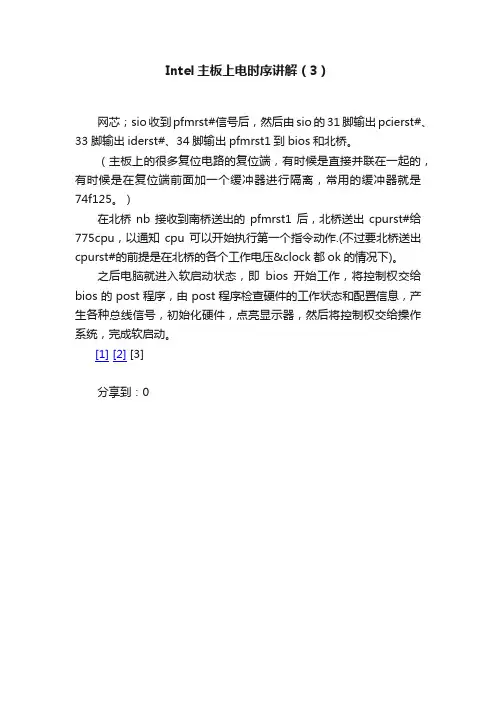

Intel主板上电时序讲解（3）
网芯；sio收到pfmrst#信号后，然后由sio的31脚输出pcierst#、33脚输出iderst#、34脚输出pfmrst1到bios和北桥。

（主板上的很多复位电路的复位端，有时候是直接并联在一起的，有时候是在复位端前面加一个缓冲器进行隔离，常用的缓冲器就是74f125。

）
在北桥nb接收到南桥送出的pfmrst1后，北桥送出cpurst#给775cpu，以通知cpu可以开始执行第一个指令动作.(不过要北桥送出cpurst#的前提是在北桥的各个工作电压&clock都ok的情况下)。

之后电脑就进入软启动状态，即bios开始工作，将控制权交给bios的post程序，由post程序检查硬件的工作状态和配置信息，产生各种总线信号，初始化硬件，点亮显示器，然后将控制权交给操作系统，完成软启动。

[1][2] [3]
分享到：0。

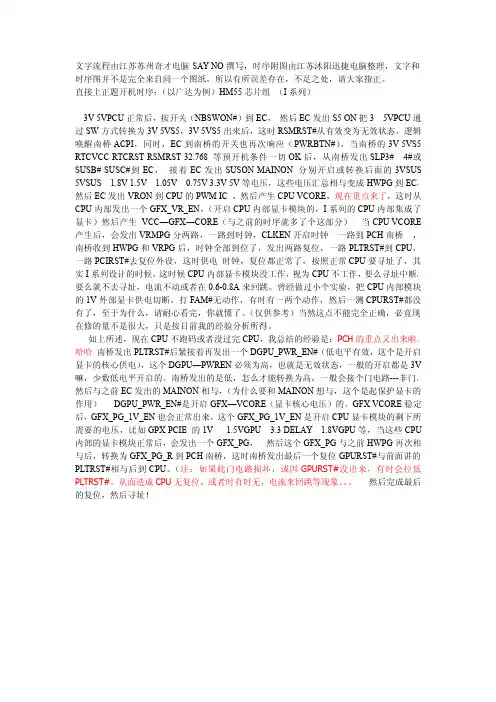

文字流程由江苏苏州奇才电脑SAY NO撰写，时序附图由江苏沭阳迅捷电脑整理，文字和时序图并不是完全来自同一个图纸，所以有所误差存在，不足之处，请大家指正。

直接上正题开机时序：（以广达为例）HM55芯片组（I系列）3V5VPCU正常后，按开关（NBSWON#）到EC，然后EC发出S5ON把35VPCU通过SW方式转换为3V5VS5，3V5VS5出来后，这时RSMRST#从有效变为无效状态，逻辑唤醒南桥ACPI，同时，EC到南桥的开关也再次响应（PWRBTN#），当南桥的3V5VS5 RTCVCC RTCRST RSMRST32.768等预开机条件一切OK后，从南桥发出SLP3#4#或SUSB#SUSC#到EC，接着EC发出SUSON MAINON分别开启或转换后面的3VSUS 5VSUS 1.8V1.5V 1.05V0.75V3.3V5V等电压，这些电压汇总相与变成HWPG到EC，然后EC发出VRON到CPU的PWM IC，然后产生CPU VCORE，现在重点来了，这时从CPU内部发出一个GFX_VR_EN，（开启CPU内部显卡模块的，I系列的CPU内部集成了显卡）然后产生VCC—GFX—CORE（与之前的时序就多了个这部分）当CPU VCORE 产生后，会发出VRMPG分两路，一路到时钟，CLKEN开启时钟一路到PCH南桥，南桥收到HWPG和VRPG后，时钟全部到位了，发出两路复位，一路PLTRST#到CPU，一路PCIRST#去复位外设，这时供电时钟，复位都正常了，按照正常CPU要寻址了，其实I系列设计的时候，这时候CPU内部显卡模块没工作，视为CPU不工作，要么寻址中断，要么就不去寻址，电流不动或者在0.6-0.8A来回跳。

曾经做过小个实验，把CPU内部模块的1V外部显卡供电切断，打FAM#无动作，有时有一两个动作，然后一测CPURST#都没有了，至于为什么，请耐心看完，你就懂了。

（仅供参考）当然这点不能完全正确，必竟现在修的量不是很大，只是按目前我的经验分析所得。

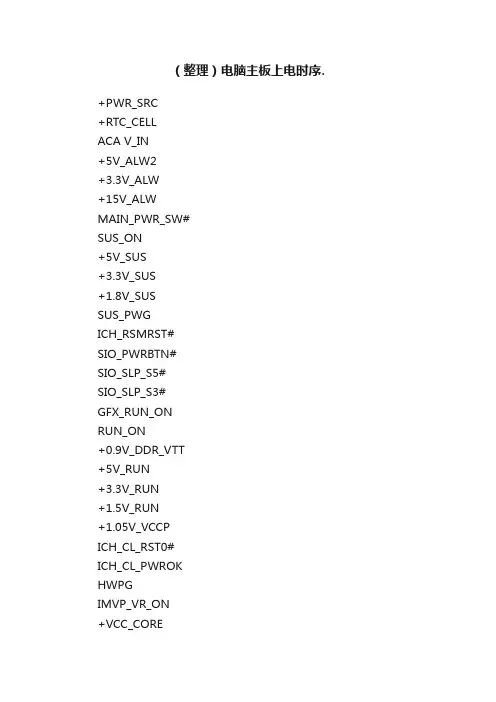

（整理）电脑主板上电时序.+PWR_SRC+RTC_CELLACA V_IN+5V_ALW2+3.3V_ALW+15V_ALWMAIN_PWR_SW#SUS_ON+5V_SUS+3.3V_SUS+1.8V_SUSSUS_PWGICH_RSMRST#SIO_PWRBTN#SIO_SLP_S5#SIO_SLP_S3#GFX_RUN_ONRUN_ON+0.9V_DDR_VTT+5V_RUN+3.3V_RUN+1.5V_RUN+1.05V_VCCPICH_CL_RST0#ICH_CL_PWROKHWPGIMVP_VR_ON+VCC_COREIMVP_PWRGDPWROKH_PWRGOODCLK_PWRGDCLK_MCH_BCLKPLTRST#H_RESET#Error codeError typedescription11:11Repair Code Bad parts ( 壞件)11:12 Repair CodeBroken parts(損件, 破件)11:13 Repair CodeMissing parts(缺件) Repair Code Wrong parts(錯件) 11:1411:15Repair CodeExcess parts ( 多件)11:16 Repair CodeShift(Misalign)(偏移)11:17 Repair Code Floating (高翹, 浮高) 11:18 Repair CodeTombstone(墓碑)11:19 Repair Code Reverse (反向)11:20 Repair Code Up side down (反白)11:21 Repair Code Side up (側立)11:22 Repair Code Pin crush (跪腳)11:23 Repair Code Pin slant(腳歪斜)11:24 Repair Code Original parts NG(原材不良)11:ZZ Repair Code Other parts fail (其它零件不良)12:11 Repair Code Solder bridge (短路)12:12 Repair Code Solder insufficient (錫不足)12:13 Repair Code Cold solder(冷焊)12:14 Repair Code Open solder(空焊)12:15 Repair Code Non-wetting(拒焊)12:16 Repair Code Wet - tin (沾錫)12:17 Repair Code Excess solder(錫覆蓋螺絲孔)12:ZZ Repair Code Other solder fail (其它焊接不良) 13:11 Repair Code PCB open issue ( PCB 開路)13:12 Repair Code PCB short issue ( PCB 短路) 13:13 Repair Code PCB oxidize ( 氧化)13:14 Repair Code Solder mask on pad(綠漆on pad) 13:ZZ Repair Code Other PCB fail ( 其它PCB不良) 14:11 Repair Code Rework short (重工短路)14:12 Repair Code Rework open (重工開路)14:13 Repair Code BGA Chip Reheat Ok (BGA重工加熱OK) 14:ZZ Repair Code Other rework fail (其它重工不良) 15:11 Repair Code Glue overflow(溢膠)15:12 Repair Code Error - test(NTF) ( 誤測)15:13 Repair Code Ass'y NG ( 組裝不良)。

ACPI---高级电源管理Advanced Configuration and Power Interface`六种状态：AS0--Working Status,所有设备全开,功耗一般会超过80WS1--POS(Power on Suspend),这时除了通过CPU时钟控制器将CPU关闭之外,其他的部件仍然正常工作，这时的功耗一般在30W以下(有些CPU降温软件就是利用这种工作原理)S2--这时CPU处于停止运作状态,总线时钟也被关闭,但其余的设备仍然运转;S3--STR(Suspend to RAM), 这时的功耗不超过10W;S4--STD(Suspend to Disk),这时系统主电源关闭,但是硬盘仍然带电并可以被唤醒S5--Soft Off,电源在内的所有设备全部关闭,功耗为0以华硕P5GD1为例的上电时序如下：;第一阶段该阶段的电源有battery电源和standby电源RSMRST#:当SB电压OK时由IO发出的触发南桥内SB电路的RST信号第二阶段准备上电阶段PWRBTN# IO_PWRBTN# S3#,S4# PSON# 各信号无误后到第三阶段第三阶段主板上的所有main POWER都在POWER OK以前达到稳定状态Intel平台和AMD平台在这个阶段的上电时序是不一样不同的chipset在这阶段的要求也不一样AMD需要一个专门的电源控制芯片控制来控制其CPU的电源时序AMD的时序：1、VDIMM_STR_EN：Memory voltage enable2、VDDA_EN：CPU PLL power enable,3、VCORE_EN：Vcore power enable4、VLDT_EN：Hyper Transport I/O powerIntel的时序：VTT OK(VTT_CPU) 2、Vcore Enable 3、VRMPWRGD(Vcore_PG):VTT OK ----早期主板上电压为Vocre电压；较新的主板为1.2V的VTT_CPU；VRMPWRGD----部分主板连接南桥(3v)和CPU Socket(1.2V)下图是754与939的CPU工作时序：1、主板上电后先发出1.8V_Dual, 2.5VDDA和VTT_DDR；2、在Vcore电压会升高到自身的10%之前Group A应该达到标准值；3、在1.2V_HT电压会升高到自身的10%之前,Vcore应该达到标准值；4、当1.2V_HT产生后1ms后产生Power OK ；5、当Power OK产生后,Vcore会根据VID表升高到标准值。

主板维修时序经验主板维修时序经验。

拿到一块主板，首先要看有无外伤，有无别人修过，有无缺少什么元件，如有，补上缺件，如没有，先用万用表对电源接口的紫色线、红色线、橙色线、黄se线对地打阻值，一般为300欧以上，有个别主板，橙色线或红黄se线阻值小一点，可能为200欧左右，在确定不大短路的时候，插上电源，触发开关，开始上电，如能触发，但是不跑卡，要先查几大电路，依次为内存电压，上拉电压，桥的电压，cpu电压，参考电压，查完电路，再查时钟，在主板上，如果没有时钟，不一定是时钟的问题，要先看供电是否正常，如几大电路供电都正常，有可能才是时钟本身电路引起的故障，查完时钟，再查复位，如主板上没有复位，要先查几大电路正常，时钟正常，只有电路正常，时钟正常，复位也有，如果前面都正常，复位都没有，那就是复位电路本身的问题，最后查pg信号。

如果有一主板以开始，主板插上电源，触发开关，主板不触发，在这个时候，在确定主板不大短路的情况下（一定要在不大短路的情况下，否则有大短路强行上电把故障扩大化），可以试着强行上电，强行上电就是短接绿色线和黑色线，也就是不用主板开机原件，如强行上电，可以点亮主板且能正常跑卡，说明这块主板为开机电路故障，开机电路故障，要先查开机排针上上是否由高电平，如没有查开关排阵到电源接口的线路，有时候可能要经过小电阻，但也有时候排针上的电压是从稳压器上的3.3v而来。

内存和桥的供电，有的分开关电源供电和线性电源供电，开关电源有场馆，电感线圈，还有控制芯片，线性电源就是用一个运算放大器输出一个平稳的直流电到场馆的g极，让场馆导通工作。

cpu核心供电采用pwm供电方式，如没有核心电压，要先查场馆是否有击穿，在加电查场馆d极是否有电，有电的情况下，再查控制极，也就是g极，如g极没有电压，查芯片到g极，如芯片也没有，查芯片的工作条件，不说了，打字打得累，小弟自学的点东西，有不对的地方还请老师指正但在实际中还是很难把握住，很难检测故障边线。

第一步：未插电源时主板准备上电的状态装入电池后首先送出实时时钟RTCRST#&V_3V_BAT给南桥。

晶体（Crystal）提供32.768KHz频率给南桥。

第二步：插上电源后的主板动作时序+5Vsb正常转换出+3VDUAL。

SIO（IT8712K）67脚Check电源是否正常提供+5VSB电压。

SIO（IT8712K）85脚发出RSMRST#信号通知南桥+5VSB已经准备OK。

南桥正常送出待机时钟SUSCLK (32KHZ)。

第三步：按下电源按钮后的动作时序使用者按下电源控制面板上电源按钮后，送出一个低电平触发脉冲给SIO （IT8712K）75脚。

SIO（IT8712K）收到后由72脚发出一个低电平触发脉冲给南桥。

SB送出SLP_S3#和SLP_S4#两个休眠信号给SIO（IT8712K）的71脚和77脚。

SIO（IT8712K）76脚发出PS_ON#(Low)开机信号给ATX Power的14脚。

当ATX Power接收到PSON#由High变Low后,ATX Power即送出±12V, +3.3V, ±5V 数组主要电压.一般当电源送出的+3.3V and +5V正常后, SIO（IT8712K）的95脚A TXPG信号由5V 通过R450和R472两个8.2K的电阻分压提供侦测信号。

Super IO侦测到5V电压正常后,即送出PWROK给南北桥，通知南北桥此时ATX Main Power 送出OK。

当ATX Power送出±12V, +3.3V, ±5V数组Main Power电压后,其它工作电压如+1.8V ，+1.5V，1.05V，MCH1.2V，2.5V，2.5V-DAC，+ 5V A VDD，VTT-DDR0.9V等也将随后全部送出。

当+VTT_GMCH送给CPU后,CPU会送出VTT_OL，控制产生VTT-PWRGD信号[High]给CPU，VRM芯片；CPU用VTT_PWRGD信号会发出VID[0:5]。

一般主板的上电时序及维修思路插上ATX电源后,先不要直接去将主板通电试机,而是要量测主板在待机状态下的一些重要工作条件是否是正常的。

在这里我们要引入“Power Sequencing”——上电时序这个概念,主板对于上电的要求是很严格的,各种上电的必备条件都要有着先后的顺序,也就是我们所说的“Power Sequencing”,一项条件满足后才可以转到下一步,如果其中的某一个环节出现了故障,则整个上电过程不能继续下去,当然也就不能使主板上电了。

主板上最基本的Power Sequencing可以理解为这样一个过程,RTCRST#-VSB待机电压-RTCRST#-SLP_S3#-PSON#,掌握了Power Sequencing的过程,我们就可以一步一步的来进行反查,找到没有正常执行的那一个步骤,并加以排除。

下面具体介绍一下整个Power Sequencing的详细过程:1.在未插上ATX电源之前,由主板上的电池产生VBAT电压和CMOS跳线上的RTCRST#来供给南桥,RCTRST#用来复位南桥内部的逻辑电路,因此我们应首先在未插上ATX电源之前量测电池是否有电,CMOS跳线上是否有2.5V-3V的电压。

2.检查晶振是否输出了32.768KHz的频率给南桥(在nFORCE芯片组的主板上,还要量测25MHz的晶振是否起振)3.插上ATX电源之后,检查5VSB、3VSB、1.8VSB、1.5VSB、1.2VSB等待机电压是否正常的转换出来(5VSB和3VSB的待机电压是每块主板上都必须要有的,其它待机电压则依据主板芯片组的不同而不同,具体请参照相关芯片组的 DATASHEET中的介绍)4.检查RSMRST#信号是否为3.3V的高电平,RSMRST#信号是用来通知南桥5VSB 和3VSB待机电压正常的信号,这个信号如果为低,则南桥收到错误的信息,认为相应的待机电压没有OK,所以不会进行下一步的上电动作。

RSMRST#可以在I/O 、集成网卡等元件上量测得到,除了量测RSMRST#信号的电压外,还要量测RSMRST#信号对地阻值,如果RSMRST#信号处于短路状态也是不行的,实际维修中,多发的故障是I/O 或网卡不良引起RMSRST#信号不正常。

广大主板开机时序总结第一阶段：插入外接电源后，产生待机电压3VPCU，5VPCU正常后，等待按开机键。

第二阶段：按下开机键：当按下开机键，产生NBSWON#信号到达EC，当EC收到这个触发信号后，EC发出DNBSWON#信号给南桥，同时，发出S5_ON信号，S5_ON信号分为两路，一路通过电源芯片（MAX8743）产生1.5V_S5，一路通过控制场管如（PQ128，PQ122）得到3V_S5,5V_S5两组电压。

1.5V_S5,3V_S5,5V_S5这三组给给南北桥供电，等这三组电正常后，EC才发出RSMRST#信号给南桥。

第三阶段：南桥收到EC发过来的DNBSWON#和RSMRST#信号后，南桥同时发出SUSB#和SUSC#两组信号给EC，当EC收到SUSB#和SUSC#两个信号后，发出SUSON#,MAXON#,VRON#这三组信号，SUSON#这个信号分为两路其中一路产生SUSON#开启2.5VSUS，一路转化为SUSD后得到5VSUS和3VSUSMAXON#这个信号分为两路一路通过转化得到SMDDR_VTERM，另一路经转化后得到MAIND后，在经过 MAIND控制转化后得到+5V,+3V,+2.5V,+1.5VVRON#这个信号分为两路：一路开启电源芯片（MAX1907）后得到VCORE CPU核心电压另一路经过转化得到VCCP电压。

等到VCORE电压正常后,电源芯片发出IMVPOK信号给南北桥，告诉南北桥 CPU核心供电已经开启第四阶段：等以上完成电源芯片(MAX1907)芯片发出PIN CLK#给时钟芯片。

PU3，PU4等各路电压正常后发出HWPG信号给EC。

第五阶段：EC接受到各路电压IC反馈的HWPG信号后，产生PWROK信号发给南桥，通知南桥电源已经正常。

南桥得到PWROK信号后发出CPUPWRGD给CPU告诉CPU南北桥供电正常后，南桥接着发出 PCIRST#和PLTRST#信号。
