电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。
根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。
1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。
“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。
1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。
1.4 各单位可结合本单位实际制定实施细则。
1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。
1.6 本规范自下发之日起执行。
2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。
2.1.1围栏可分为:可伸缩型和非伸缩型。
2.1.2提示遮栏：由立杆和提示绳（带）组成。
围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。
2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。
2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。
2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。
2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。
2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。
2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。
2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。
附件：
云南电网公司执行“两票三制”八条禁令
（征求意见稿）
为贯彻“安全第一、预防为主、综合治理”方针和南方电网公司1号令，全面执行“两票三制”，杜绝人身伤亡、恶性误操作等恶性事故，引导员工自觉遵章守纪，保障员工生命安全与健康，特制定云南电网公司执行《“两票三制”八条禁令》（以下简称“八条禁令”）。
第一条严禁违反规定无票进行电气操作或工作。
第二条严禁违反规定无监护进行电气操作或工作。
第三条严禁不按规定进行停电、验电、装设接地线、悬挂标示牌和装设遮栏即进行工作。
第四条严禁不按规定进行安全技术交底即进行工作。
第五条严禁跳项执行操作票所列项目。
第六条严禁违反规定进行防误闭锁装置的解锁操作。
第七条严禁违反规定不履行工作终结或工作票终结手续。
第八条严禁约时停、送电。
电力生产工作中，违反上述禁令之一，构成违章行为，严重威胁人身安全、电网安全、设备安全，无论有无后果，一经查实，给予直接责任人员行政记过至开除处分。
现场工作人员
违反上述禁令，对所在单位有关领导和管理人员予以相应纪律处分。
本禁令适用于公司总部和各单位。
作为《云南电网公司安全生产奖惩规定》的补充，自颁布之日起施行。

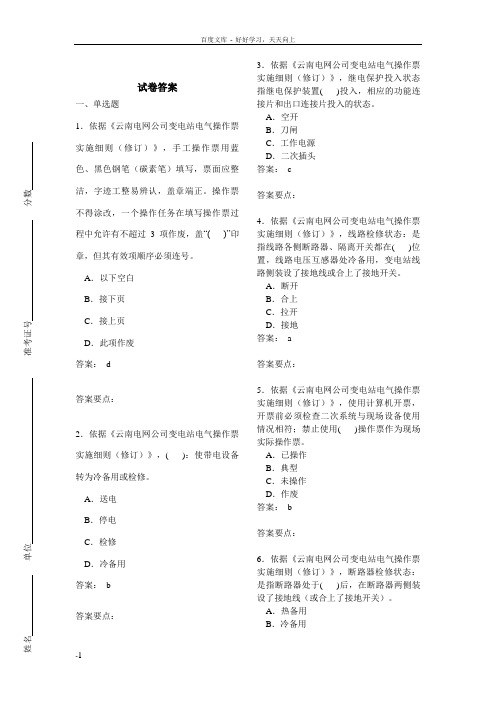

试卷答案一、单选题1．依据《云南电网公司变电站电气操作票实施细则（修订）》，手工操作票用蓝色、黑色钢笔（碳素笔）填写，票面应整洁，字迹工整易辨认，盖章端正。
操作票不得涂改，一个操作任务在填写操作票过程中允许有不超过 3 项作废，盖“( )”印章，但其有效项顺序必须连号。
A．以下空白B．接下页C．接上页D．此项作废答案：d答案要点：2．依据《云南电网公司变电站电气操作票实施细则（修订）》，( )：使带电设备转为冷备用或检修。
A．送电B．停电C．检修D．冷备用答案：b答案要点：3．依据《云南电网公司变电站电气操作票实施细则（修订）》，继电保护投入状态指继电保护装置( )投入，相应的功能连接片和出口连接片投入的状态。
A．空开B．刀闸C．工作电源D．二次插头答案：c答案要点：4．依据《云南电网公司变电站电气操作票实施细则（修订）》，线路检修状态：是指线路各侧断路器、隔离开关都在( )位置，线路电压互感器处冷备用，变电站线路侧装设了接地线或合上了接地开关。
A．断开B．合上C．拉开D．接地答案：a答案要点：5．依据《云南电网公司变电站电气操作票实施细则（修订）》，使用计算机开票，开票前必须检查二次系统与现场设备使用情况相符；禁止使用( )操作票作为现场实际操作票。
A．已操作B．典型C．未操作D．作废答案：b答案要点：6．依据《云南电网公司变电站电气操作票实施细则（修订）》，断路器检修状态：是指断路器处于( )后，在断路器两侧装设了接地线（或合上了接地开关）。
A．热备用B．冷备用C．检修D．运行答案：b答案要点：7．依据《云南电网公司变电站电气操作票实施细则（修订）》，系统发生( )故障时，禁止对接地变压器进行投、切操作。
A．相间短路B．三相短路C．单相接地D．相间短路接地答案：c答案要点：8．依据《云南电网公司变电站电气操作票实施细则（修订）》，拉开：是指各种隔离开关、接地开关通过人工操作使其由合闸位置转为( )位置的操作。
云南保山电力股份有限公司2015年第一期“三种人”考核试卷调度、发电、变电专业培训站：考核日期：题目一二三四合计审核人得分一、单选题（共25题，每题1分）1 2 3 4 5 6 7 8 9 10 11 12 1314 15 16 17 18 19 20 21 22 23 24 251. 依据《电力安全工作规程（发电厂和变电站电气部分）》，在邻近其他可能误登的带电构架上，应悬挂“（）!”的标示牌。
A. 止步、高压危险B. 在此工作C. 禁止攀登，高压危险D.从此上下2. 依据《电力安全工作规程（发电厂和变电站电气部分）》，全部工作完毕后，（）应向运行人员交待所修项目状况、试验结果、发现的问题和未处理的问题等。
A. 工作票签发人B. 工作班成员C. 工作负责人D. 专责监护人3. 依据《电力安全工作规程（发电厂和变电站电气部分）》，10kV及以下电压等级人员工作中与设备带电部分的安全距离是（）米。
A. 0.35B. 1.0C. 1.5D. 3.04.根据《云南电网公司电气工作票实施细则》，工作中需要引接工作电源时，应征得变电站（）的同意，电源须在指定位置引接。
A、值班负责人B、站长C、值班员D、工作许可人5. 依据《云南电网公司装设接地线、悬挂标示牌装设遮栏（围栏）实施细则》，装设接地线由（）人进行。
A.1 B. 2 C. 36. 依据《云南电网公司装设接地线、悬挂标示牌装设遮栏（围栏）实施细则》，成套接地线由多股软铜线组成，并有透明护套，同时要满足装设地点短路电流的要求，其截面不得小于（）mm2 。
A. 8B. 10C. 16D.257. 依据《云南电网公司配电网电气工作票实施细则》，变电工作票按规定时间送交设备运行维护单位的许可部门,由（）审核并接收。
A. 工作负责人B. 值班负责人C. 工作许可人D.安全员8. 依据《云南电网公司配电网电气工作票实施细则》，值班负责人收到工作票后,若在审查中发现疑问,应向（）询问清楚。
市场稽查〔2016〕7号附件云南电网有限责任公司营销三种人安规考试复习题题库一、单选题1、依据《南方电网公司安全生产责任制及激励管理业务指导书》,每年（）季度，各级安委会办公室根据安全生产需要，组织制定或修编安全生产责任制。
A、第一；B、第二；C、第三；D、第四答案：A2、依据《南方电网公司安全生产责任制及激励管理业务指导书》,按照（）沟通原则完成沟通工作，确保各级、各岗位人员熟悉、理解本岗位安全生产责任制。
A、平级；B、上级对下级逐级；C、下级对上级逐级答案：B3、依据《南方电网公司安全生产责任制及激励管理业务指导书》,各单位安全监管部门应每年（）季度组织以单独文本形式签订安全生产目标责任书，并逐级完成沟通工作，确保各级岗位人员熟悉、理解本岗位安全生产责任A、第一；B、第二；C、第三；D、第四答案：A4、依据《南方电网公司安全生产责任制及激励管理业务指导书》,当安全生产责任制修订发布后或人员岗位变化后（）个月内，应组织相关人员重新签订安全生产目标责任书。
A、1；B、2；C、3.；D、5答案：A5、依据《南方电网公司安全生产责任制及激励管理业务指导书》,人资管理部门应将安全生产责任制纳入（）培训内容。
A、新员工；B、中层岗位；C、高层岗位；D、员工岗位答案：D6、依据《南方电网公司安全生产责任制及激励管理业务指导书》,结合安全生产工作安排，各单位应（）下级安全生产责任制落实情况，发现问题逐级上报安全监管部门。
A、不定期检查和监督；B、定期检查和监督；C、定期监督；D、不定期监督答案：B7、依据《南方电网公司安全生产责任制及激励管理业务指导书》,各级安全监管部门应将员工安全生产责任制的落实情况纳入（）工作，对发现的问题在月度安全生产分析会上进行通报。
A、定期检查；B、定期监督；C、日常检查答案：C8、依据《南方电网公司安全生产问责规定》，公司系统各单位，系指与公司有（）关系或管理关系的生产经营单位组合。
Q/CSG 云南电网公司作业标准Q/CSG-YNPG410007-2014云南电网公司电力生产场所接地、悬挂标示牌和装设遮栏业务指导书（2014版）2014-04-01发布2014-06-01实施目录前言 (II)1 业务说明 (3)2 适用范围 (3)3 引用文件 (3)4 术语和定义 (3)5 管理要点 (4)6 管理要求 (4)7 附录 (14)附录A（资料性附录）设备不停电时的安全距离 (14)附录B（资料性附录）人员工作中与设备带电部分的安全距离 (14)附录C（资料性附录）在带电线路杆塔上工作与带电导线最小安全距离 (14)附录D（规范性附录）变电接地开关合（分）、接地线装拆记录表 (14)附录E（规范性附录）线路工作接地线装拆记录表 (14)附录F（规范性附录）个人保安线装拆记录表 (14)附录G（资料性附录）接地开关管理示意图 (14)前言为进一步规范云南电网公司（以下简称“公司”）电力生产场所接地、悬挂标示牌和装设遮栏的实施，切实保证员工在生产中的安全和健康。
根据现行国家标准、行业标准及相关技术规范、规定，结合公司电力生产实际和实践经验，制定本指导书。
本指导书发布执行后，原《云南电网公司装设接地线、悬挂标示牌和装设遮栏（围栏）实施细则（试行）》（QG/YW-AJ-02-2009）予以废止。
本指导书由云南电网公司安全监管部提出并归口。
本指导书由云南电网公司企业管理部易志生统一编号。
本指导书起草部门：云南电网公司安全监管部。
本指导书主要起草人：王科鹏、李宏杰、缪良交。
本指导书主要审核人：刘兴明、姜洪东、周丹、孟凡强、王纪渝、宣磊、肖庆初、张毅、陈柏希、谭海波、袁俊、罗明昌、杨伟红、缪雱、李明山、吕剑飞、胡鹏、苏荣奎、张显俊、马永波、黄涛、卯卫斌、杨昌、陈延海、李红昆。
本指导书由薛武批准。
本指导书由云南电网公司安全监管部负责解释。
云南电网公司电力生产场所接地、悬挂标示牌和装设遮栏业务指导书1 业务说明为进一步规范公司电力生产场所接地、悬挂标示牌和装设遮栏的实施，切实保证员工在生产中的安全和健康。
根据现行国家标准、行业标准及相关技术规范、规定，结合公司电力生产实际和实践经验，制定本指导书。
2 适用范围2.1 本指导书适用于公司系统内电气设备的运行维护、检修、试验及改扩建等工作。
2.2 公司所属电厂电气设备的工作视为变电站工作，应严格按本指导书执行。
2.3 公司系统人员在用户电气设备上从事非电力营销工作参照本指导书并结合用户单位有关规定执行。
3 引用文件下列标准所包含的条款通过本指导书的引用而成为本指导书的部分条款或内容。
凡是注明日期的引用文件，其随后的所有修改单或修订版本均不适应于本指导书。
凡是不注明日期的引用文件，其新版适用于本指导书。
《电力安全工作规程》电力线路部分（GB 26859-2011）《电力安全工作规程》发电厂和变电站电气部分（GB 26860-2011）《电业安全工作规程》发电厂和变电所电气部分（DL 408-91）《电业安全工作规程》电力线路部分（DL 409-91）《云南电网公司配电网电气安全工作规程》（Q/CSG-YNPG-1-10-01-2011）《云南电网公司电气工作票实施细则》（QB/YW206-01-2008）《云南电网公司变电站电气操作票实施细则》（QG/YW-SJ-27-2008）《云南电网公司配电网电气工作票实施细则》（Q/CSG-YNPG-1-11-02-2011）《云南电网公司配电网电气操作票实施细则》（Q/CSG-YNPG-1-11-01-2012）4 术语和定义4.1 公司：云南电网公司的简称。
4.2 公司系统：指与公司有产权关系和管理关系的生产经营单位组合。
产权关系包括全资、控股关系。
管理关系包括直属、代管关系。
4.3 接地：指装设接地线或合上接地开关。
4.4 标示牌：指在电力安全生产活动中起禁止、警告、指令、提示作用的标志。
4.5 遮栏：指用于设置明显的安全作业区域，隔离危险区域，防止作业人员超越安全作业区、误入危险区域的围栏、绝缘隔板等。
围栏包括网状围栏、安全警示带和红色三角小旗围栏绳等。
4.6 个人保安线：指现场已按电气工作票所列安全措施要求装设完接地线并许可工作后，用于保护作业人员防止感应电伤害且由作业人员自行保管及自装自拆的接地线。
个人保安线应由有透明护套的多股软铜线（截面积不应小于16mm2）和专用线夹组成,并有绝缘手柄或绝缘部件。
5 管理要点5.1 “接地、悬挂标示牌和装设遮栏”作为保证安全的技术措施之一，各单位领导、管理人员和电气工作人员必须严格执行，并应将本指导书的规定纳入到“安规”考试内容范畴。
5.2 工作票签发人、工作负责人（监护人）、工作许可人、专责监护人和工作班成员应在整个作业过程中认真履行各自的安全责任，任何人员发现工作过程中存在安全隐患，危及人身和设备安全，应立即制止，并终止工作。
5.3 各级安全监管部门要严格监督本指导书的贯彻执行，及时纠正和分析执行过程中存在的问题。
6 管理要求6.1 变电部分6.1.1 接地6.1.1.1 装、拆接地线（或合上、拉开接地开关）不应单人进行。
当运行人员装、拆接地线确有困难时，可委托变电或线路检修人员按操作票配合执行装、拆工作，运行人员监护，操作票“操作人、监护人”签名处填写变电站“操作人、监护人”的名字。
6.1.1.2 当验明设备确已无电压后，应立即将检修设备接地并三相短路。
电缆及电容器接地前要逐相充分放电（不合接地开关不能打开网门的电容器除外），星形接线电容器的中性点应接地，串联电容器及与整组电容器脱离的电容器应逐个放电，装在绝缘支架上的电容器外壳也应放电。
6.1.1.3 对于可能送电至停电设备（包括配电网的配电设备）的各侧和停电设备可能产生感应电压的都应接地。
已装设的接地线发生摆动，其与带电部分的距离不符合安全距离要求时，应采取相应措施。
禁止在变电站、开关站、配电站内使用个人保安线。
（1）110kV及以上电压等级的设备检修，检修部分若分为几个在电气上不相连接的部分（如分段母线以隔离开关或断路器隔开分成几段），则各段应分别验电接地短路。
（2）变电站全部停电或110kV以下电压等级的设备检修，应将各个可能来电侧和可能残留剩余电荷（如电容器、变压器、电抗器、电缆、油断路器、电容式互感器等设备）的部分接地短路，其余部分可不必每段都接地。
6.1.1.4 接地线、接地开关与检修设备之间不应连有断路器或熔断器。
若由于设备原因，接地开关与检修设备之间连有断路器，在接地开关和断路器合上后，应有保证断路器不会分闸的措施。
6.1.1.5 检修母线时，应根据母线的长短和有无感应电压等实际情况确定接地线数量。
检修10 m及以下的母线，可以只装设一组接地线。
在门型构架的线路侧停电检修，如工作地点与所装接地线或接地开关的距离小于10m，工作地点虽在接地线外侧，也可不另装接地线。
6.1.1.6 在配电装置上，接地线装在该装置导电部分的规定地点，这些地点的油漆必须刮去。
所有配电装置的适当地点，均应设有与接地网相连的接地端，接地电阻应合格。
接地线采用三相短路式接地线，若使用分相式接地线时，应设置三相合一的接地端或使用已短路连接的接地体。
6.1.1.7 装设接地线时，应先接接地端，后接导体端，接地线应接触良好，连接可靠。
拆除接地线的顺序与此相反。
装、拆接地线应戴绝缘手套和使用对应电压等级的绝缘棒，人体不应碰触接地线或未接地的导线（导体），以防止触电。
带接地线装拆设备接头时，应采取防止接地线脱落的措施。
6.1.1.8 成套接地线应由有透明护套的多股软铜线和专用线夹组成，接地线截面不应小于25mm2，并应满足装设地点短路电流的要求。
接地线应使用专用的线夹固定在导体上，线夹卡口大小应适宜，严禁用缠绕的方法进行接地或短路。
禁止使用其他导线作接地线或短路线。
6.1.1.9 严禁工作人员擅自移动或拆除接地线。
高压回路上的工作，需要拆除全部或一部分接地线后始能进行的工作（如测量母线和电缆的绝缘电阻，测量线路参数，检查断路器触头是否同时接触），应征得运行人员的许可（根据调度员指令装设的接地线，应征得调度员的许可），方可拆除接地线。
工作完毕后应征得运行人员的许可（根据调度员指令装设的接地线，应征得调度员的许可），立即恢复。
拆除全部或一部分接地线的情况主要有：（1) 拆除一相接地线；（2) 拆除接地端，保留短路线；（3) 将接地线全部拆除或拉开接地开关。
6.1.1.10 在10kV线路电缆零序电流互感器、电缆头、出线隔离开关和35kV及以上电压等级的线路电压抽取装置（YDR）二次回路上的工作以及线路耦合电容器（OY）、电压抽取装置（YDR）、避雷器、阻波器等工作时，如本侧需要停电作业，对侧线路(及有关支线)应接地。
6.1.1.11 接地开关的管理（1) 线路侧的接地开关由管辖调度机构值班调度员（以下简称调度员）直接下令操作管理，并在调度操作指令票操作项目中反映。
（2) 线路隔离开关以外，若线路有多组接地开关，线路接地开关均由管辖调度直接下令操作。
（3) 500kV高压并联电抗器的接地开关由调度员直接下令操作。
（4) 除线路侧的接地开关及500kV高压并联电抗器的接地开关外，厂、站内设备（主要包括断路器、母线、主变等）的接地开关由厂站运行值班人员负责操作及管理，调度员许可设备状态变更（运行、热备用、冷备用、检修）。
即调度员下令将站内设备操作至冷备用后，经调度员许可设备转检修时，现场运行人员根据工作票内容要求，合上相应的接地开关，将该设备操作至检修状态，待相关工作结束后，现场运行人员应将所合的接地开关拉开，将设备恢复至调度员许可前的状态。
调度员不直接下令到接地开关的编号。
（5)厂站变压器中性点接地方式由管辖调度机构确定，调度员只下令厂站的中性点的接地数目，变压器中性点接地开关由厂站值班人员负责操作及管理。
（6) 除调度员直接下令操作的接地开关（或代替线路接地开关功能的线路侧接地线）外，其余一次设备，调度只负责设备状态的变更（运行、热备用、冷备用、检修），现场在向调度汇报设备处于“热备用”及“冷备用”两种状态时，应确实检查该设备已无任何接地安全措施。
接地开关管理示意图见附录G。
6.1.1.12 接地线的管理（1）每组接地线应有唯一编号，并存放在固定地点。
存放位置亦应编号，接地线号码与存放位置号码应一致。
接地线编号不分电压等级，编号在各所队（分局）内部不允许重复，编号牌悬挂于接地端。
接地线为三相短路式可作为一组编号，编号从“01”起顺序编号；若为分相式则应三相单独编号，编号从“1-1、1-2、1-3”起顺序编号。
（2）线路隔离开关以外、但属厂站围墙内的停电线路上所装设的接地线由厂站负责操作及管理。
