国家电网公司常用安全标志及设置规范

安全设施标准（施工）一、安全标志牌1、使用范围线路工程、变电工程。

2、设置场所线路工程：杆塔组立、爆破工程、张力放线场地、仓库及危险区域、跨越架搭设、大跨越及交叉跨越施工等场所。

变电工程：变电站施工现场、仓库及危险区域、施工电源、变电扩改建工程分区等场所。

3、标志牌内容：标志牌分４类。

禁止标志牌：包括禁止烟火、禁止吸烟、禁止合闸有人工作、未经许可不得入内、禁止攀登高压危险，等；警告标志牌：包括必须戴安全帽、必须系安全带、必须戴防护眼镜，等：指令标志牌：包括止步高压危险、当心触电、当心坠落、当心坑洞、当心落物，等：指示标志牌：包括从此上下、在此工作，等。

4、制作要求标志牌宜采用塑料板或镀锌铁板制作。

制作尺寸和图形要求见附录A。

二、安全围栏和临时提示遮拦1、使用范围线路工程、变电工程。

2、设置场所线路工程：牵张场、带电跨越危险作业区等场所；变电工程：改扩建工程与带电区的分界、高压试验区、重要作业区、危险场所、安全通道等场所。

3、制作要求型式：采用钢管立柱，围栏采用钢管框形组件或用红色和白色相间的安全围绳。

结构:立柱刷红、白相间漆、围栏框刷红漆。

受现场条件限制时，用红、白尼龙绳代替围栏框，固定于主柱套管内。

临时提示遮栏的制作参见附图B-3。

三、孔洞盖板1、范围变电工程。

2、设置场所变电工程施工过程中的孔洞，防止人员或物体坠入的临时封盖。

3、制作要求型式：根据需要，制成矩、方、圆三种盖板。

结构：采用花纹钢板厚3～4 mm，边角钢条用厚10～15 m m 钢板，盖板边缘应大于孔洞边缘100 m m，盖板下应设限位块，限位与孔洞边缘距不大于30 m m，限位块用角钢，盖板的承重不小于200 kg/m 2，盖板上刷红、白相间标志漆，大于1m 的孔洞盖板应有加强筋。

四、低压配电箱1、使用范围变电工程。

2、设置场所变电施工用电配电箱，根据需要设置。

3、制作技术和使用要求（参考附录C）盘柜制作应符合GB4720-84第一部分第四条规定，外表喷涂蓝或绿漆，内壁喷涂米黄或白色漆，盘门标有“低压配电箱、有电危险”红色标记。

电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。

根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。

1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。

“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。

1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。

1.4 各单位可结合本单位实际制定实施细则。

1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。

1.6 本规范自下发之日起执行。

2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。

2.1.1围栏可分为:可伸缩型和非伸缩型。

2.1.2提示遮栏：由立杆和提示绳（带）组成。

围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。

2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。

2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。

2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。

2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。

2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。

2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。

2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。

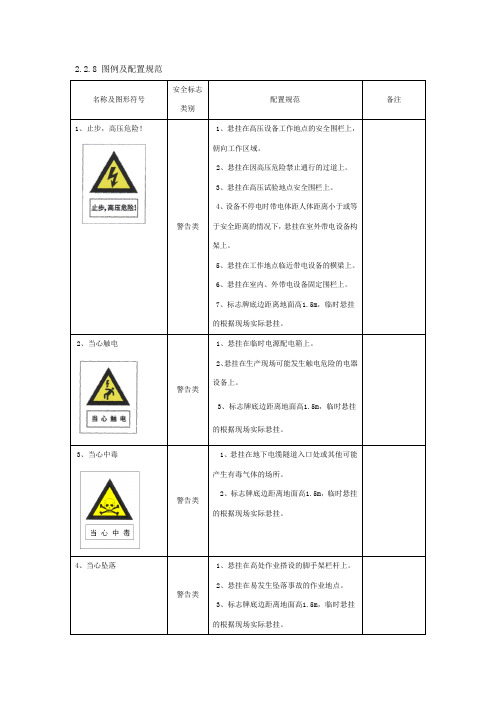

2.2.8 图例及配置规范名称及图形符号安全标志类别配置规范备注1、止步，高压危险！警告类1、悬挂在高压设备工作地点的安全围栏上，朝向工作区域。

2、悬挂在因高压危险禁止通行的过道上。

3、悬挂在高压试验地点安全围栏上。

4、设备不停电时带电体距人体距离小于或等于安全距离的情况下，悬挂在室外带电设备构架上。

5、悬挂在工作地点临近带电设备的横梁上。

6、悬挂在室内、外带电设备固定围栏上。

7、标志牌底边距离地面高1.5m，临时悬挂的根据现场实际悬挂。

2、当心触电警告类1、悬挂在临时电源配电箱上。

2、悬挂在生产现场可能发生触电危险的电器设备上。

3、标志牌底边距离地面高1.5m，临时悬挂的根据现场实际悬挂。

3、当心中毒警告类1、悬挂在地下电缆隧道入口处或其他可能产生有毒气体的场所。

2、标志牌底边距离地面高1.5m，临时悬挂的根据现场实际悬挂。

4、当心坠落警告类1、悬挂在高处作业搭设的脚手架栏杆上。

2、悬挂在易发生坠落事故的作业地点。

3、标志牌底边距离地面高1.5m，临时悬挂的根据现场实际悬挂。

5、当心落物警告类1、悬挂在易发生落物的地点，如：起吊架、高处作业的下方等。

2、标志牌底边距离地面高1.5m，临时悬挂的根据现场实际悬挂。

6、当心坑洞警告类1、悬挂在生产现场和通道临时开启或挖掘孔洞四周的围栏上。

2、标志牌底边距离地面高1.5m，临时悬挂的根据现场实际悬挂。

7、当心机械伤人警告类1、悬挂在容易发生机械伤人事故的场所，如：加工车间、工作场地、机械设备等。

2、标志牌底边距离地面高1.5m，临时悬挂的根据现场实际悬挂。

8、当心扎脚警告类1、悬挂在地上有尖利物的工地、车间等有可能把脚扎伤的危险场所。

2、标志牌底边距离地面高1.5m，临时悬挂的根据现场实际悬挂。

9、当心弧光警告类1、悬挂在工地、车间等有电焊弧光的场所。

2、标志牌底边距离地面高1.5m ，临时悬挂的根据现场实际悬挂。

工艺及安装要求 1、工艺要求工艺一：双膜反光标志牌用优质铝板经处理后，用不同等级的反光膜进行复膜、雕刻等工艺制作。

电力设施防护安全警示标志设置规定（试行）一、总则1.编制目的1）为加强电力设施保护规范化管理，规范公司所属电力设施防护安全警示标志的设置，保障电力设施安全，维护公共安全和公共利益，依据有关法律、法规和企业安全管理有关规定，结合公司电力设施现场实际，制定本标准。

2.编制依据《中华人民共和国电力法》《电力设施保护条例》《山东省电力设施和电能保护条例》《国家电网公司安全设施标准》（国家电网科【2010】362号）3.适用范围本规范适用于企业所属产权的电力设施防护安全警示标志的设置。

二、电力设施防护安全警示标志设置统一原则1.安全警示标志应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。

2.安全警示标志所用的颜色应符合GB 2893—2008《安全色》的规定。

3.安全警示标志设置后，不应构成对人身伤害、设备安全的潜在风险或妨碍正常工作。

4.安全警示标志应采用标牌安装，也可采用涂刷方式。

5.标牌规格、尺寸、安装位置、标高可视现场情况进行调整，但对于同类设备（设施）的标志牌规格、尺寸及安装位置应统一。

6.标牌应采用坚固耐用的材料制作，并满足安全要求。

对于照明条件差的场所，标志牌宜用荧光材料制作。

7.除特殊要求外，标牌宜采用工业级反光材料制作。

8.涂刷类标志材料应选用耐用、不褪色的涂料或油漆。

9.所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。

三、电力设施防护安全警示标志设置细则（一）架空电力线路保护区安全标志的设置要求1.线路防护标志牌内容（1）正面内容：保护区范围：导线边线向外侧水平延伸X 米并垂直于地面所形成的两平行面内的区域。

1-10kV: X=5 ;35-110kV:X=10; 220kV: X=15（2）反面内容：上方：高压危险。

下方内容根据标志牌的不同设置地点而不同，分别为：线路保护区内①禁止植树。

②禁止修建建筑物、构筑物。

③禁止取土、打桩、钻探、挖掘或者倾倒酸、碱、盐及其他有害化学物品。

电力设施安全标志的设置1 电力设施安全标志设置要求1.1 电气设备标志1.1.1 电气设备标志由设备编号与设备名称组成。

1.1.2 每一个电气设备标志的内容应是唯一的不能出现两个及以上内容完全相同的设备标志。

1.1.3 功能、用途完全相同的电气设备其设备名称应保持一致。

1.1.4 设备本体或设备附近醒目位置应设置设备标志牌。

1.1.5 电气盘柜本体醒目位置应设置设备标志牌且同一盘柜前后均应设置一致的设备标志牌。

1.1.6 现场动力、控制电缆两端应悬挂标明电缆编号、型号、始点、终点的标志牌。

1.1.7 变、配电所室入口处醒目位置应设置建筑物名称标志牌。

1.2 安全标志1.2.1 安全标志应设在醒目的位置便于进出现场的人识别。

1.2.2 安全标志牌不应设在门、窗、架等可移动物体上安全标志牌前不得放置妨碍认读的障碍物。

1.2.3 多个安全标志牌一起设置时应按警告、禁止、指令、提示类型的顺序先左后右、先上后下地排列。

1.2.4 安全标志牌应设置在明亮的环境中设置高度应尽量与人的视线高度相一致。

1.2.5 现场的配电设备应设置“当心触电”警告标志牌。

1.3 安全防护1.3.1 工作人员进入生产现场应根据作业环境中所存在的危险因素穿戴必要的职业安全健康防护设施。

1.3.2 变配电室内沟道、孔洞、电缆沟、隧道入口应加装盖板，电缆隧道的盖板应能从下部随时打开。

1.3.3 变、配电所室内的升降口、楼梯和平台，应装设不低于1050mm 高的栏杆。

如在检修期间需将栏杆拆除时，应装设临时遮栏，并在检修工作结束后将栏杆恢复。

1.3.4 控制室、电缆夹层、控制柜、开关柜等处的电缆穿越过的孔洞，应用防火材料严密封闭。

1.4 安全警示线1.4.1 在配电柜周围、控制台、配电箱前应标注黄色的安全警示线。

1.4.2 在楼梯第一级台阶地面边缘处以及人行通道高差300mm 以上的边缘处应标注防止踏空线。

1.4.3 在人行通道高度不足 1.8 米的障碍物上应标注防止碰头线。

电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。

根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。

1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。

“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。

1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。

1.4 各单位可结合本单位实际制定实施细则。

1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。

1.6 本规范自下发之日起执行。

2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。

2.1.1围栏可分为:可伸缩型和非伸缩型。

2.1.2提示遮栏：由立杆和提示绳（带）组成。

围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。

2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。

2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。

2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。

2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。

2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。

2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。

2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。

电力设备设施安全标志管理规定一、总则为了加强电力设备设施的安全管理，保障工作人员和公众的生命财产安全，制定本管理规定。

本规定适用于所有涉及电力设备设施的单位和个人。

二、安全标志分类根据不同的安全标志种类和用途，将安全标志分为以下几类：警告标志、禁止标志、指示标志、指令标志、安全出口标志。

三、安全标志的设计与布置1. 安全标志的设计应符合国家标准，保证清晰易识别。

标志的颜色和形状应与其含义相匹配。

2. 安全标志应以标准尺寸制作，确保远离距离能够清晰可见。

3. 标志的布置应符合以下原则：a. 警告标志应安放在危险区域的入口处，并配备警示语。

b. 禁止标志应明确指出禁止的行为，并配备禁止提示语。

c. 指示标志应指明正确的行动方向，并配备指示提示语。

d. 指令标志应指明特定的行为要求，并配备明确的指令提示语。

e. 安全出口标志应安放在易于被发现和识别的位置，并配备指示提示语。

四、安全标志的维护与检测1. 安全标志应定期检查，确保其完整性和清晰度。

2. 如发现安全标志有破损、脱落或不清晰的情况，应及时更换或修复。

3. 安全标志检测应由专门人员进行，确保标志的合规性和有效性。

五、安全标志的使用和防范误用1. 安全标志的使用应符合相关规定，不能随意更换或移除。

2. 工作人员应接受有关安全标志的培训，了解不同标志的含义和使用方法。

3. 禁止任何单位或个人进行安全标志的恶意损坏或故意误用行为。

六、安全标志的标识和说明1. 安全标志上应标明标志的含义和作用，便于人们正确理解。

2. 安全标志的标识应清晰可见，以确保其警示效果达到预期。

七、监督与执法1. 监督部门应加强对电力设备设施的安全标志管理的监督和指导工作。

2. 发现违规使用或恶意损坏安全标志的单位或个人，应依法进行处罚。

八、附则本规定自发布之日起实施，并由电力管理部门负责解释。

以上即为电力设备设施安全标志管理规定，旨在提高电力设备设施的安全管理水平，为工作人员和公众的生命财产安全提供保障，有效预防事故的发生。

附件1国家电网公司常用安全标志及设置规范一、安全标志2. 线路部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1-1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。

1-2 禁止烟火电缆隧道出入口等处。

1-7 禁止堆放消防器材存放处、消防通道等处。

1-9 禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。

1-10 禁止开挖下有电缆禁止开挖的地下电缆线路保护区内。

—4—1-11 禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。

1-12 禁止取土线路保护区内杆塔、拉线附近适宜位置。

1-13禁止在高压线附近放风筝经常有人放风筝的线路附近适宜位置。

表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。

2-18 止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。

表5 常用消防安全标志及设置规范序号提醒标志示例名称设置范围和地点备注—5—5-4 灭火器悬挂在灭火器、灭火器箱的上方或存放灭火器、灭火器箱的通道上。

泡沫灭火器器身上应标注“不适用于电火”字样。

组合标志5-8 紧急出口便于安全疏散的紧急出口处，与方向箭头结合设在通向紧急出口的通道、楼梯口等处。

组合标志二、安全标志制作标准（二）线路部分1. 禁止标志（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。

图形上、中、下间隙，左、右间隙相等。

（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。

（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。

—6—— 7 —图 1 禁止标志牌的制图标准表1禁止标志牌的制图参数（α=45°）单位： 毫米参数 种类A B A 1 D （B 1） D 1 C 甲 900 720 207 549 439 45 乙 700 560 161 427 341 35 丙 500 400 115 305 244 24 丁 400 320 92 244 195 19 戊 300 240 69 183 146 14 己 200 160 46 122 98 10 庚806518504042. 警告标志（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。

电力设施安全标志管理规定1范围1.1本规定适用于本公司所属产权的电力设施安全标志的管理工作。

2管理机构和职责2.1为了进一步搞好电力安全生产工作, 保证生产现场、生产设备标示整齐、规范, 做到现场标示清晰, 确保工作人员不误碰误动设备, 不误入带电间隔, 不出现因标示不清晰而出现的各种事故和异常, 以及电力设施保护区因未安装警示标示, 未履行告知义务而出现的电力安全事件。

根据公司有关要求, 制定本制度, 以进一步加强标志的管理。

2.2本制度提出的标志包括: 指示性标志、警示标志、禁令标志、辅助标志、交通标志、消防标志、安全标志、设备标志等（以下总称各类标志）；2.3标志管理实行三级管理网络, 公司成立以生产副经理为组长, 安保部、生产部技术部、电力营销部、阳光公司、调度所为工作小组的管理机构。

履行标志管理的领导职能。

客服中心、供电所及调度所相关班组成立相应的管理小组, 负责对所管理的电力设施标志的日常管理工作。

3管理内容和职责3.1各标志的含义3.1.1指示性标志包括各种门牌、橱柜标牌、料架标牌、各种定置线、模拟小母线、张贴的公开信息、办公用品的标示以及其他指示性标志；3.1.2警示标志主要是指为了保证人身安全布置的警醒性的标志, 在可能出现危险或出现危险趋势的场所均应布置适当、醒目的标志；3.1.3禁令标志是指为了确保安全文明生产以及生产、工作秩序而布置的必须强制遵守或执行的警示标志；3.1.4交通标志是指道路安全标志以及厂区内安全通道、交通廊道等的指示性标志：3.1.5消防标志是指消防器材、消防设施、消防区域以及火险等级划分等标志：3.1.6安全标志是指为确保安全生产, 依据行业有关规定、规程规定所布置的标志：3.1.7设备标志是指为辨识生产设备, 确保生产调度安全而根据设备名称以及设备编号所设置的标志；3.1.8辅助标志是指除以上标志外, 具有辅助说明的标志；3.2各类标志管理范围的划分：3.2.1指示性标志由总经理工作部负责管理；3.2.2设备标志、警示标志、安全标志、交通标志、消防标志由生产部负责管理；3.2.3辅助标志和禁令标志根据其内容和属性归相应归口部门负责管理。

附件1国家电网公司常用安全标志及设置规—、安全标志2.线路部分表1常用禁止标志及设置规表2常用警告标志及设置规表5常用消防安全标志及设置规二、安全标志制作标准（二）线路部分1.禁止标志（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）《图形上、中、下间隙，左、右间隙相等。

（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。

（3）禁止标志牌的制图标准如图1,参数如表1,可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。

图1禁止标志牌的制图标准表1禁止标志牌的制图参数（a =45 °）单位：毫米2.警告标志（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。

图形上、中、下间隙，左、右间隙相等。

（2）警告标志牌长方形衬底色为白色，正三角形边框底色为黄色，边框及标志符号为黑色，辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。

（3）警告标志牌的制图标准如图2,参数如表2,可根据现场情况采用甲、乙、丙或丁规格。

* B1 -----------⑴ B ■图2警告标志牌的制图标准表2警告标志牌的制图参数单位：毫米甲:500400305115213P 10乙400320244921708丙300240183691286丁:20016012246854注：边框外角圆弧半径r=0.080A13.指令标志（1）指令标志牌的基本型式是一长方形衬底牌，上方是指令标志（圆形边框），下方是文字辅助标志（矩形边框）。

图形上、中、下间隙，左、右间隙相等。

（2）指令标志牌长方形衬底色为白色，圆形边框底色为蓝色，标志符号为白色，辅助标志为蓝底白字、黑体字，字号根据标志牌尺寸、字数调整。

（3）指令标志牌的制图标准如图3,参数如表3,可根据现场情况采用甲、乙、丙或丁规格。
