(一)带电粒子在匀强电场中的运动

2021届高三物理一轮复习——带电粒子在匀强电场中的运动带电粒子(不计重力)在匀强电场中的运动类型：(1)直线运动：初速度方向与电场方向在同一直线或由静止出发，一般用牛顿第二定律与运动学公式结合处理或用动能定理处理；(2)类平抛运动：初速度方向与电场方向垂直，一般从运动的分解的角度处理，也可用动能定理处理能量问题；(3)斜抛运动：初速度方向与电场方向有一定夹角，一般从运动的分解的角度处理．1．(2019·河南省八市重点高中联盟第三次模拟)如图1，矩形ABCD 区域存在沿A 至D 方向的匀强电场，场强为E ，边长AB ＝2AD ，质量为m 、带电荷量q 的正电粒子以恒定的速度v 从A 点沿AB 方向射入矩形区域，粒子恰好从C 点以速度v 1射出电场，粒子在电场中运动时间为t ，则( )图1A ．若电场强度变为2E ，粒子从DC 边中点射出B ．若电场强度变为2E ，粒子射出电场的速度为2v 1C ．若粒子入射速度变为v 2，则粒子从DC 边中点射出电场 D ．若粒子入射速度变为v 2，则粒子射出电场时的速度为v 122.(2020·安徽安庆市调研)如图2所示，一充电后的平行板电容器的两极板相距l .在正极板附近有一质量为M 、电荷量为q (q >0)的粒子；在负极板附近有另一质量为m 、电荷量为－q 的粒子，在电场力的作用下，两粒子同时从静止开始运动．已知两粒子同时经过一平行于正极板且与其相距25l 的平面．若两粒子间相互作用力可忽略，不计重力，则M ∶m 为( )图2A ．3∶2B ．2∶1C ．5∶2D ．3∶13．(2019·福建龙岩市3月质量检查)如图3所示，平行边界PQ 、MN 间存在竖直向下的匀强。

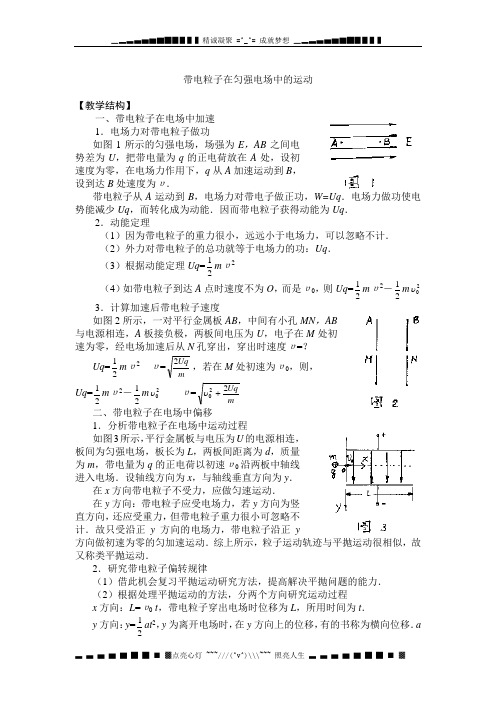

带电粒子在匀强电场中的运动【教学结构】一、带电粒子在电场中加速1．电场力对带电粒子做功如图1所示的匀强电场，场强为E，AB之间电势差为U，把带电量为q的正电荷放在A处，设初速度为零，在电场力作用下，q从A加速运动到B，设到达B处速度为υ．带电粒子从A运动到B，电场力对带电子做正功，W=Uq．电场力做功使电势能减少Uq，而转化成为动能．因而带电粒子获得动能为Uq．2．动能定理（1）因为带电粒子的重力很小，远远小于电场力，可以忽略不计．（2）外力对带电粒子的总功就等于电场力的功：Uq．（3）根据动能定理Uq=12mυ2（4）如带电粒子到达A点时速度不为O，而是υ0，则Uq=12mυ2－12mυ23．计算加速后带电粒子速度如图2所示，一对平行金属板AB，中间有小孔MN，AB 与电源相连，A板接负极，两板间电压为U，电子在M处初速为零，经电场加速后从N孔穿出，穿出时速度υ=？Uq=12mυ2υ=2Uqm，若在M处初速为υ0，则，Uq=12mυ2－12mυ2υ=υ22+Uqm二、带电粒子在电场中偏移1．分析带电粒子在电场中运动过程如图3所示，平行金属板与电压为U的电源相连，板间为匀强电场，板长为L，两板间距离为d，质量为m，带电量为q的正电荷以初速υ0沿两板中轴线进入电场．设轴线方向为x，与轴线垂直方向为y．在x方向带电粒子不受力，应做匀速运动．在y方向：带电粒子应受电场力，若y方向为竖直方向，还应受重力，但带电粒子重力很小可忽略不计．故只受沿正y方向的电场力，带电粒子沿正y方向做初速为零的匀加速运动．综上所示，粒子运动轨迹与平抛运动很相似，故又称类平抛运动．2．研究带电粒子偏转规律（1）借此机会复习平抛运动研究方法，提高解决平抛问题的能力．（2）根据处理平抛运动的方法，分两个方向研究运动过程x方向：L=υ0 t，带电粒子穿出电场时位移为L，所用时间为t．y方向：y=12at2，y为离开电场时，在y方向上的位移，有的书称为横向位移．a是在电场力作用下产生加速度．a =Uq dm ．认真分析：E =U d ，F=Eq =Uq d ，a =F m =Uq dm y =Uqmd L 22υ02．利用运动学知识进一步推进．在y 方向带电粒子离开电场时的速度：υy=at =UqL dm υ0．带电粒子离开电场中偏转角φ的决定式： t g φ =υυy0=gUL md υ02．注意：带电粒子离开电场后应以υυυ=+y 202，作匀速直线运动，方向为与υ0成φ角．作速度υ的反向延长线与平行金属板轴线相交于O 点，正好是轴线的中点，如图5所示．可想像成经过偏转电场的粒子都是从两板正中点射出来的．证明如下，设板的边缘与O 间距离为x ，y=x ·tg φx=y/tg φ=Uqmd L UqL md L 22202υ02υ=． （3）带电粒子能离开偏转电场的条件．当偏转电场装置一定，即L 、d 不变，带电粒子m 、q 、υ0一定，带电粒子能否离开电场，就取决于两板电压U ．y =UqLdm d υ022＜，即U d m qL ＜20222υ．如U 大于此值粒子打在板的某处而不能出偏转电场．当偏转电场装置一定，板间电压一定，粒子m 、q 一定，带电粒子能否离开电场，就取决于带电粒子射入电场时υ0大小（υ0方向沿轴线方向）．当υ0222＞UqLmd 时，带电粒子可离开偏转电场．【课余思考】1．电场使带电粒子加速和偏转的原理是什么，点电荷电场能否给带电粒子加速？2． 带电粒子离开偏移电场时的横向位移，偏转角，横向速度表达式是什么？【解题点要】例一、如图6所示，B 板电势为U ，质量为m 的带电粒子以速度υ0水平射入电场，若粒子带－q 电量，则粒子到达B 板时速度大小为 ，若粒子带+q 电量，它到达B 板时速度大小为 ．解析：A 板接地电势为零，B 板电势为U ，高于A 板电势．板间电场方向从B 向A ，负电荷受电场力方向为由A 向B ，带电粒子由A 板到达B 板电场力做正功，动能增大，根据电场加速原理：Uq =1212202m m υυ- υυ=+022Uq m．带电粒子带正电时，电场力做负功，－Uq =1212202m m υυ- υυ1022=-Uq m．电场力对带电粒子做正功时，把电势能转化为动能，电场力做负功时，把动能转化为电势能．从能量角度更容易理解带电粒子在电场中加速．例二、一个初动能为2000e v的电子，垂直电场线方向进入场强为5×104v/m 的匀强电场，离开电场时偏转距离为1cm，那么电子离开电场时的动能为．解析：本题是研究带电粒子在电场中加速还是偏转？粒子的初速度与场强方向垂直，电场作用方向与场强方向为同一条直线上，能用电场对带电粒子加速的公式吗？从题给的条件里很容易理解为带电粒子在电场中偏转，仔细审题便知．本题的要求还是电场对电子做功而使电子动能变化，求出所求，应是电子在电场中加速．速度是矢量当方向不同时，速度之和满足平行四边形法则，动能是标量、无方向问题，不能认为速度方向即是动能方向．动能之和用代数和的方法就可求．本题解应为：电场力的功：W=Eed=e·5×104×10－2=e·5×102=500e vW=E K－EK0E K=W+EK0=5×102+2000=2500e v例三、如图7所示，电子从负极板边缘垂直电场线方向射入匀强电场恰好从正极板的边缘射出，今使两极板间距离增大为原来的2倍，而电子仍以同样的速度射入，也恰好从正极板的边缘射出这时两板电势差为原来的（）A．2倍B．4倍C．2倍D．相等解析：什么叫电子恰好从正极板边缘射出，前后两种情况有何变化？本题很明显是解决电子在电场中偏转问题，刚好从边缘射出，指的是在沿垂直场强方向位移为板长时，沿场强方向位移为两板间的距离．设板长为L，板间距离为d，两板间电压为U，带电粒子质量为m，电量为e，射入电场速度为υ0，题中给出两种情况是L、m、e、υ0均不变，试求当d变为2d时，U如何变．故有dUeLdmdU eLdmUU==⋅=222222224υυ与两式相比可得''，故选B．例四、如图8所示，电子在加速电压为U1的电场中，由静止开始加速，然后射入电压为U2的两块平行板间的偏转电场中．入射方向跟极板平行，整个装置处在真空中，重力可以忽略．在满足电子能射出平行极板区域的条件下．下述四种情况中，一定能使电子的偏转角φ变大的是（）A．U1变大、U2变大B．U1变小、U2变大C．U1变大、U2变小D．U1变小、U2变小解析：电子经过加速电场和偏转电场的偏转角度φ与U1、U2的关系是什么？解决这个问题后，选项很容易确定．电子经加速电场加速后速度由零增到υ，U1e=12mυ2υ=21U em．电子以速度υ进入偏转电场，经过后偏转角：tg φ=U eL md 22把υ=21U e m代入上式可得：tg φ=U L U d 212．L 、d 为不变的量，所以tg φ∝U U 21．U U 21增大时，φ增大．A 选项，U 1、U 2都增大，U U 21不一定增大，φ不一定变大；不能选．选项B ，U 1变小、U 2变大，U 2/U 1一定变大，B 选项正确．C 、D 选项都不能保证φ一定增大故不能选．答案：B ．解答这类题不能猜，应根据学过的公式，准确确定φ与U 1、U 2的关系，最好有表达式，如：tg φ=U L U d212．以此为依据便能准确选择．【同步练习】1．原来都静止的质子（氢原子核11H ）和α粒子（氦原子核24He ），经过同一电压的加速后，它们的速度大小之比为（ ）A ．1 : 1B ．1 : 2C ．1 : 4D ．2 : 12．如图9所示，电子经加速电场（电压为U 1）后进入偏转电场（电压为U 2），然后飞出偏转电场，要使电子飞不出偏转电场可采取的措施有（ ）A ．增大U 1，其它条件不变B ．减小U 1，其它条件不变C ．增大U 2，其它条件不变D ．减小U 2，其它条件不变 3．如图10所示，三个质量相等，分别带正电、负电和不带电的小球从带电平行金属板的P 点以相同的速率沿垂直于电场方向射入电场，它们分别落在A 、B 、C 三点上（ ）A ．A 带正电，B 不带电，C 带负电B ．三个小球在电场中运动时间相等C ．三个小球在电场中的加速度大小关系是a C ＞a B ＞a AD ．三个小球到达正极板时的动能的关系是E A ＞E B ＞E C4．如图11中，MN 为两块竖直放置的平行金属板，带电微粒紧靠着M 板以速度υ0竖直向上射入MN 两板之间．当滑动变阻器AB 的滑动触头在AB 中心位置时，带电微粒恰好垂直打在N 板上，这时速度大小和υ0相等．现将N 板移近M 板，使得其间距离减为原来的一半．求：（1）带电微粒打到N 板时速度大小．（2）欲使带电微粒仍然以垂直方向打到N 板上，应如何移动滑动变阻器的滑动头？这时打到N 板上的微粒的速度又是多大．【参考答案】1．D 2．BC 3．AC 4．（1）52υ0（2）滑动头距A为全长的18，速度为2．。

带电粒子在电场中的运动
带电粒子在匀强电场中运动时，若初速度与场强方向平行，它的运动是匀加速直线运动，其加速度大小为。

若初速度与场强方向成某一角度，它的运动是类似于物体在重力场中的斜抛运动。

若初速度与场强方向垂直，它的运动是类似于物体在重力场中的平抛运动，是x 轴方向的匀速直线运动和y 轴方向的初速度为零的匀加速直线运动的叠加，在任一时刻，x 轴方向和y 轴方向的速度分别为
位置坐标分别为
从上两式中消去t，得带电粒子在电场中的轨迹方程
若带电粒子在离开匀强电场区域时，它在x轴方向移动了距离l，它在y轴方向偏移的距离为
这个偏移距离h与场强E成正比，因此只要转变电场强度的大小，就可以调整偏移距离。

带电粒子进入无电场区域后，将在与原来运动方向偏离某一角度的方向作匀速直线运动。

可知
而
所以偏转角为
示波管中，就是利用上下、左右两对平行板（偏转电极）产生的匀强电场，使阴极射出的电子发生上下、左右偏转。

转变平行板间的电压，就能转变平行板间的场强，使电子的运动发生相应的变化，从而转变荧光屏上亮点的位置。

《带电粒子在电场中的运动》高中物理教案一、教学目标1.知识与技能：o理解带电粒子在电场中受到的电场力，知道电场力对带电粒子运动的影响。

o掌握带电粒子在匀强电场中的运动规律，包括直线运动和偏转运动。

o能够应用电场知识和牛顿运动定律分析带电粒子在电场中的运动问题。

2.过程与方法：o通过实验和模拟演示，让学生直观感受带电粒子在电场中的运动情况。

o引导学生通过分析和讨论，理解带电粒子在电场中运动的规律，并能应用于实际问题。

3.情感态度与价值观：o激发学生对电场和带电粒子运动的兴趣和好奇心。

o培养学生的物理直觉和逻辑推理能力，鼓励学生在科学探究中积极尝试。

二、教学重点与难点1.教学重点：带电粒子在匀强电场中的运动规律，包括直线运动和偏转运动。

2.教学难点：带电粒子在电场中的偏转运动，特别是侧移量和偏转角的计算。

三、教学准备1.实验器材：电场演示仪、带电粒子加速器模型、示波器等。

2.多媒体课件：包含带电粒子在电场中运动的模拟动画、实验演示视频、例题解析等。

四、教学过程1.导入新课o回顾电场和电场力的相关知识，引出带电粒子在电场中运动的主题。

o提问学生：“如果有一个带电粒子进入电场，它会受到怎样的影响？它的运动会发生怎样的变化？”2.新课内容讲解o带电粒子在电场中受到的电场力：根据电场强度的定义和库仑定律，推导带电粒子在电场中受到的电场力公式。

o带电粒子在匀强电场中的直线运动：分析带电粒子初速度与电场线方向相同和垂直两种情况下的直线运动规律。

o带电粒子在匀强电场中的偏转运动：通过类比平抛运动，讲解带电粒子在垂直于电场线方向上的匀速直线运动和沿电场线方向上的匀加速直线运动，进而推导侧移量和偏转角的计算公式。

3.实验探究o演示带电粒子在电场中的运动实验，让学生观察带电粒子的运动轨迹和偏转情况。

o引导学生分析实验数据，验证带电粒子在电场中运动的规律，并尝试计算侧移量和偏转角。

4.课堂练习与讨论o出示相关练习题，让学生运用所学知识分析带电粒子在电场中的运动问题，并进行计算。

取夺市安慰阳光实验学校带电粒子在匀强电场中的运动一、带电粒子（带电体）在电场中的直线运动 1．带电粒子在匀强电场中做直线运动的条件（1）粒子所受合外力F 合=0，粒子或静止，或做匀速直线运动。

（2）粒子所受合外力F 合≠0，且与初速度方向在同一条直线上，带电粒子将做匀加速直线运动或匀减速直线运动。

2．用动力学方法分析mF a 合=，dU E =；v 2–20v =2ad 。

3．用功能观点分析匀强电场中：W =Eqd =qU =21mv 2–21m 20v非匀强电场中：W =qU =E k2–E k14．带电体在匀强电场中的直线运动问题的分析方法 5．处理带电粒子在电场中运动的常用技巧（1）微观粒子（如电子、质子、α粒子等）在电场中的运动，通常不必考虑其重力及运动中重力势能的变化。

（2）普通的带电体（如油滴、尘埃、小球等）在电场中的运动，除题中说明外，必须考虑其重力及运动中重力势能的变化。

二、带电粒子在电场中的偏转 1．粒子的偏转角（1）以初速度v 0进入偏转电场：如图所示设带电粒子质量为m ，带电荷量为q ，以速度v 0垂直于电场线方向射入匀强偏转电场，偏转电压为U 1，若粒子飞出电场时偏转角为θ则tan θ=y xv v ，式中v y =at =mdqU1·0vL ，v x =v 0，代入得结论：动能一定时tan θ与q 成正比，电荷量一定时tan θ与动能成反比。

（2）经加速电场加速再进入偏转电场若不同的带电粒子都是从静止经同一加速电压U 0加速后进入偏转电场的，则由动能定理有：，得：。

结论：粒子的偏转角与粒子的q 、m 无关，仅取决于加速电场和偏转电场。

2．带电粒子在匀强电场中的偏转问题小结（1）分析带电粒子在匀强电场中的偏转问题的关键①条件分析：不计重力，且带电粒子的初速度v 0与电场方向垂直，则带电粒子将在电场中只受电场力作用做类平抛运动。

②运动分析：一般用分解的思想来处理，即将带电粒子的运动分解为沿电场力方向上的匀加速直线运动和垂直电场力方向上的匀速直线运动。

带电粒子在三种典型电场中的运动问题解析张路生淮安贝思特实验学校 江苏 淮安 邮编：211600淮安市经济开发区红豆路8号 tel:带电粒子在电场中的运动是每年高考的热点和重点问题，带电粒子在电场中的运动主要有直线运动、往复运动、类平抛运动等。

考查的类型主要有：带电粒子在点电荷电场中的运动、带电粒子在匀强电场中的运动和带电粒子在交变电场中的运动。

这类试题可以拟定不同的题设条件，从不同角度提出问题，涉及力学、电学的很多关键知识点，要求学生具有较强的综合分析能力。

下面笔者针对三种情况分别归纳总结。

初速度与场强方向的关系 运动形式 υ0∥E 做变速直线运动 υ0⊥E 可能做匀速圆周运动 υ0与E 有夹角 做曲线运动【例1】如图1所示，在O 点放置正点电荷Q ，a 、b 两点连线过O 点，且Oa=ab ，则下列说法正确的是A 将质子从a 点由静止释放，质子向b 点做匀加速运动B 将质子从a 点由静止释放，质子运动到b 点的速率为υ，则将α粒子从a 点由静止释放后运动到b 点的速率为2/2υC 若电子以Oa 为半径绕O 做匀速圆周运动的线速度为υ，则电子以Ob 为半径绕O 做匀速圆周运动的线速度为2υD 若电子以Oa 为半径绕O 做匀速圆周运动的线速度为υ，则电子以Ob 为半径绕O 做匀速圆周运动的线速度为2/2υ 〖解析〗：由于库仑力变化，因此质子向b 做变加速运动，故A 错；由于a 、b 之间电势差恒定，根据动能定理有2/2qU m υ=，可得2/qU m υ=，由此可判断B 正确；当电子以O 为圆心做匀速圆周运动时，有22Qq k m r r υ=成立，可得/kQq mr υ=，据此判断C 错D 对。

答案：BD2、根据带电粒子在电场的运动判断点电荷的电性【例2】 如图2所示，实线是一簇未标明方向的由点电荷Q 产生的电场线，若带电粒子q （|Q|>>|q |）由a 运动到b ，电场力做正功。

带电粒子在电场中的运动知识点-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN（一）带电粒子的加速1.运动状态分析带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与运动方向在同一直线上，做加速（或减速）直线运动。

2.用功能观点分析粒子动能的变化量等于电场力做的功。

（1）若粒子的初速度为零，则qU=mv 2/2, V=2qU m （2）若粒子的初速度不为零，则qU=mv 2/2- mv 02/2, V=202qU V m+ （二）带电粒子的偏转（限于匀强电场）1.运动状态分析：带电粒子以速度V 0垂直电场线方向飞入匀强电场时，受到恒定的与初速度方向成900角的电场力作用而做匀变速曲线运动。

2.偏转问题的分析处理方法：类似平抛运动的分析处理，应用运动的合成和分解知识分析处理。

（1）垂直电场方向的分运动为匀速直线运动：t=L/V 0；v x =v 0 ；x=v 0t（2）平行于电场方向是初速为零的匀加速运动：v y =at ,y=12 at 2经时间t 的偏转位移：y=qU 2md （x V 0 ）2； 粒子在t 时刻的速度：Vt=V 02+V y 2 ；时间相等是两个分运动联系桥梁；偏转角：tg φ=V y V 0 =qUx mdv 02 （三）先加速后偏转若带电粒子先经加速电场（电压U 加）加速，又进入偏转电场（电压U 偏），射出偏转电场时的侧移22222012244qU L qU L U L y at dmV dqU dU ====偏偏偏加加偏转角：tg φ=V y V 0 =U 偏L 2U 加d带电粒子的侧移量和偏转角都与质量m 、带电量q 无关。

(四)示波管原理1．构造及功能如图8-5所示图8-2（１）电子枪：发射并加速电子．（２）偏转电极ＹＹ＇：使电子束竖直偏转（加信号电压）偏转电极ＸＸ＇：使电子束水平偏转（加扫描电压）（3）荧光屏．2．原理：○1ＹＹ＇作用：被电子枪加速的电子在ＹＹ＇电场中做匀变速曲线运动，出电场后做匀速直线运动打到荧光屏上，由几何知识'22L l y Ly +=，可以导出偏移20'()tan ()22L ql L y l l U mV d θ=+=+。

外对市爱戴阳光实验学校带电粒子在匀强电场中的运动(1)·自学阶梯评估知识掌握1．如图14－111所示，E发射的电子初速度为零，两电源的电压分别为45V、30V，A、B两板上有小孔O A、O B，那么电子经过O A、O B以及到C板的动能分别为：E kA＝________eV，E kB＝________eV， E kC＝________eV．2．在匀强电场中，有两个质量分别为m和M，带电量分别为q和Q 的粒子，从静止开始沿电场方向通过相同的距离，那么两者的动能之比为[ ]A．M/mB．m/MC．Q/qD．q/Q3．一电子由静止开始从A板向B运动．如图14－112所示，当到达B板时速度为v，保持两板间电压不变，那么[ ]A．当增大两板间距离时，v也增大B．当减小两板间距离时，v增大C．当改变两板间距离时，v不变D．当增大两板间距离时，电子在两板间运动的时间增大4．静止的电子在匀强电场中的A、B两点间加速，电子从A到B的时间t和到B点时动量p与A、B两点间电压U的关系正确的选项是(A、B 两点距离一)[ ]5．如图14－113所示，A、B为在真空中的相距为5cm的一对平行金属板，两板间的电压为500V，一个电子以107m/s的速度从A板的小孔与板面垂直地射入电场中，那么：(1)电子从B板的小孔射出时的速度是多大？电子飞越该电场需要多长时间．(2)如果要使进入电场的电子不能从B板的小孔射出，该怎么办？两板间的电压该多大？6．如图14－114所示，两块相互平行的金属板水平放置，两板间的距离为d，电势差为U，在两板之间有一质量为m的带电油滴，其电量为q，两板间为真空．那么：(1)假设油滴恰好处于静止状态，它是带何种电荷？(2)保持电势差U不变，将两板的距离拉大或缩小，油滴还能保持平衡吗？如果不能，将做什么运动．能力提高7．如图14－115所示，在电场中，一个负电荷从C点分别沿直线移到A点和B点，在这两种过程中，均需克服电场力做功，且做功的值相同，有可能满足这种做功的电场是[ ]A．正y方向的匀强电场B．正x方向的匀强电场C．在第Ⅰ象限内有负点电荷D．在第Ⅳ象限内有负点电荷8．在相距1cm的平行金属板M、N间，加上如图14－116所示的电场，在t＝0时刻，N板电压比M板高，并有一质量为8×10-5kg，电量为－1.6×10-10C的微粒从M板的小孔无初速进入M、N间匀强电场中，重力不计．求：(1)微粒在M、N间做什么运动？(2)微粒打到N板需要多少时间？9．一电场中的势面是一族互相平行的平面，间隔均为d，各势面的电势如图14－117所示，现有一质量为m的带电小球，以速度v0射入电场，v0方向与水平方向成45°角斜向上，要使质点作直线运动，那么(1)小球带电量及带电性质；(2)在入射方向的最大位移是多大？10．一根对称的“∧〞型玻璃管置于竖直平面内，管所在的空间有竖直方向的匀强电场E，质量为m，带电量为＋Q的小物体在管内从A点由静止开始运动，且与管壁的动摩擦因数为μ，管AB长为L，小球在B端与管作用没有能量损失，管与水平面夹角为θ，如图14－118，求：从A 开始，小物体运动的总路程是多少？(设qE＞mg)延伸拓展11．来自质子源的质子(初速度为零)，经一加速电压为800kV的直线加速器加速，形成电流强度为1mA的细柱形质子流．质子电荷e＝1.60×10-19C．这种质子流每秒打到靶上的质子数________．假分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L和4L的两处，各取一段极短的相长度的质子流，其中的质子数分别为12．如图14－119所示，一面积较小的薄圆盘带负电，规盘心O处电势为零，一带负电的微粒质量为m，电量大小为q，将该微粒从O点正上方无限接近O处由静止释放，运动到A点时速度最大，运动到D点时速度为零，且OD＝h，重力加速度为g，由上述条件，可求出以下哪些物理量的值[ ]A．微粒运动到A点时的速度B．圆盘所带负电荷形成的电场在A点的电场强度C．微粒到达D点时的加速度D．微粒在D点处的电势能参考答案1．45 45 15 2．D 3．CD 4．A 5．(1)1.66×107m/s 3．8×10-9s (2)将两板的极性颠倒×102V 6．(1)负电 (2)不能，匀加速直线运动 7．ACD 8．(1)匀加速，匀减速直线运动交替 (2)10s 9．(1)正，mgd/100 (2)U02/4g 10．Ltanθ/μ 11．5×1015 2 12．BD 带电粒子在匀强电场中的运动(2)·自学阶梯评估知识掌握1．质子和α粒子以相同的速度，进入同一个偏转电场，速度方向与电场方向垂直，离开电场时，其横向偏移量的比为：[ ]A．2∶1B．1∶2C．1∶1D．1∶42．质子和α粒子经过相同电压加速后，进入同一个偏转电场，且速度与电场方向垂直，当它们离开电场时，其横向偏移量之比为[ ]A．2∶1B．1∶1C．1∶2D．1∶43．在真空中有一个匀强电场，场强方向是水平向右的，一个带电量为＋q，质量为m的液滴由静止开始在该电场中运动，液滴运动的轨迹为图14－128中的[ ]4．如图14－129，电子以速度v0沿着垂直于电场线的方向，飞入偏转板间的匀强电场，然后离开电场，电子离开电场时偏离原方向的距离是h，两平行板间的距离是d，电势差是U，板长是L，如果电子的速度增加到2v0，那么偏离原来方向的距离是[ ]A．4hB．h/2C．2hD．h/45．真空中有一束电子流，以初速度v0沿着与场强垂直的方向，自O 点进入匀强电场，如图14－130，以O点为坐标原点，x轴垂直于场强方向，y轴平行于场强方向，沿x轴取OA＝AB＝BC，再自A、B、C点作y 轴的平行线与电子流分别交于M、N、P点．那么：(1)AM∶BN∶CP＝________(2)电子流经过M、N、P三点时，沿x轴的分速度之比为________；沿y轴的分速度之比为________．6．如图14－131，一个电子从平行板的中间飞入平行板内，板内为匀强电场，要使电子刚要离开电场时恰好击到极板的边缘，电子射入电场时的速度v0该多大？L＝10cm，d＝2.0cm，电源电压是90V．能力提高7．如图14－132所示为一示波管内部结构示意图：A、B为水平放置的电极，C、D为竖直放置的电极，为使阴极发射出的电子能打到荧光屏上的区域“Ⅱ〞，那么在A、B间加的电压U AB和C、D间加的电压U CD 该是[ ]A．U AB＞0，U CD＞0B．U AB＞0，U CD＜0C．U AB＜0，U CD＞0D．U AB＜0，U CD＜08．一个带电颗粒质量m＝5×10-6kg，它以v0＝20m/s的初速沿AB两平行带电金属板的中线入射，两板水平放置，当AB间所加电压为1000V 时，小颗粒恰好不发生偏转．如图14－133所示， AB间的距离d＝4cm，板长L＝10cm．求：(1)小颗粒所带电量．(2)要使小颗粒能飞离电场，U AB 的值在什么范围内？9．如图14－134所示，A、B、C、D为带电金属极板，长度均为L，A、B两板水平放置，相距为d，电压为U1，C、D两板竖直放置，相距也是d，电压为U2，今有一静止的电子经电压U0加速后，平行于金属板进入电场，当电子离开电场时，偏离多少距离？这时它的动能是多大？(假极板间的电场是匀强电场，并设电子未与极板相碰)10．如图14－135所示，质量为m，电量为q的带电粒子以速度v从A点竖直进入水平匀强电场，并从M板的小孔B水平飞出电场，最后落到与A同一高度的C点．AC的距离是AB竖直距离的倍．求：(1)匀强电场的场强E的大小；(2)带电粒子经B孔时的速度大小．延伸拓展11．如图14－136所示，相互平行的，彼此靠近的金属板AC、BD、HG、NM分别和变阻器上的触点a、b、h、f连接，孔O1正对C、H点，孔O2正对D、N点，一个电子以初速度v0＝4×106m/s沿AC方向，从A点进入电场，恰好穿过O1和O2后，从M点离开电场，变阻器上ab、bh和hf的电压之比为1∶2∶3，金属板间的距离d1＝2cm，d2＝2d1，d3＝3d1，电源的总电压U＝182V，假设正对两板间为匀强电场．求：(1)电子从A点运动到M点的时间．(2)电子离开M点的动能．(3)四块金属板的总长度AC＋BD＋HG＋NM．参考答案1．A 2．B 3．C 4．D 5．1∶4∶9 1∶1∶1 1∶2∶3 6．2.0×107m/s 7．C 8．(1)－2×10-9C (2)(3)0.24m带电粒子在匀强电场中的运动练习题一、选择题A．只适用于匀强电场中，v0＝0的带电粒子被加速B．只适用于匀强电场中，粒子运动方向与场强方向平行的情况C．只适用于匀强电场中，粒子运动方向与场强方向垂直的情况D．适用于任何电场中，v0＝0的带电粒子被加速2．如图1，P和Q为两平行金属板，板间电压为U，在P板附近有一电子由静止开始向Q板运动．关于电子到达Q板时的速率，以下说法正确的选项是 [ ]A．两板间距离越大，加速时间越长，获得的速率就越大B．两板间距离越小，加速度越大，获得的速率就越大C．与两板间距离无关，仅与加速电压U有关D．以上说法都不正确3．带电粒子以初速v0垂直电场方向进入平行金属板形成的匀强A．粒子在电场中作类似平抛的运动C．粒子飞过电场的时间，决于极板长和粒子进入电场时的初速度D．粒子偏移距离h，可用加在两极板上的电压控制4．带电粒子垂直进入匀强电场中偏转时〔除电场力外不计其它力的作用〕 [ ]A．电势能增加，动能增加B．电势能减小，动能增加C．电势能和动能都不变D．上述结论都不正确5．电子以初速度v0沿垂直场强方向射入两平行金属板中间的匀强电场中，现增大两板间的电压，但仍使电子能够穿过平行板间，那么电子穿越平行板所需要的时间 [ ]A．随电压的增大而减小B．随电压的增大而增大C．加大两板间距离，时间将减小D．与电压及两板间距离均无关6．如图2所示，从灯丝发出的电子经加速电场加速后，进入偏转电场，假设加速电压为U1，偏转电压为U2，要使电子在电场中的偏转量y 增大为原来的2倍，以下方法中正确的选项是 [ ]B．使U2增大为原来的2倍C．使偏转板的长度增大为原来2倍7．如图3所示，A、B、C、D是某匀强电场中的4个势面，一个质子和一个α粒子〔电荷量是质子的2倍，质量是质子的4倍〕同时在A势面从静止出发，向右运动，当到达D面时，以下说法正确的选项是 [ ] A．电场力做功之比为1∶2B．它们的动能之比为2∶1D．它们运动的时间之比为1∶18．真空中水平放置的两金属板相距为d，两板电压是可以调节的，一个质量为m、带电量为＋q 的粒子，从负极板的小孔以速度A．使v0增大1倍B．使板间电压U减半C．使v0和U同时减半9．分别将带正电、负电和不带电的三个质量小球，分别以相同的水平速度由P点射入水平放置的平行金属板间，上板带负电，下板接地．三小球分别落在图4中A、B、C三点，那么 [ ]A．A带正电、B不带电、C带负电B．三小球在电场中加速度大小关系是：a A＜a B＜a CC．三小球在电场中运动时间相D．三小球到达下板时的动能关系是E kC＞E kB＞E kA10．如5所示，带电粒子以平行极板的速度从左侧飞入匀强电场，恰能从右侧擦极板边缘飞出电场〔重力不计〕，假设粒子的初动能变为原来的2倍，还要使粒子保持擦极板边缘飞出，可采用的方法是 [ ] A．将极板的长度变为原来的2倍C．将两板之间的电势差变为原来的2倍D．上述方法都不行二、填空题11．如图6所示，B板电势为U，质量为m的带电粒子〔重量不计〕以初速v0水平射入电场．假设粒子带－q电量，那么粒子到达B板时速度大小为______；假设粒子带＋q电量，它到达B板时速度大小为______．12．电子电量为e，质量为m，以速度v0沿着电场线射入场强为E的匀强电场中，如图7所示，电子从A点入射到达B点速度为零，那么AB 两点的电势差为______；AB间的距离为______．13．电子垂直场强方向进入匀强电场，初速为v0，如图8所示，电子离开电场时偏离原来方向h距离．假设使两极板间电压变为原来的2倍，那么电子离开电场时偏离原来方向的距离为_______．14．如图9，真空中有一束电子流以一的速度v0沿与场强垂直的方向，自O点进入匀强电场，以O点为坐标原点，x、y轴分别垂直于、平行于电场方向．假设沿x轴取OA＝AB＝BC，分别自A、B、C作与y轴平行的线与电子流的径迹交于M、N、P，那么电子流经M、N、P三点时，沿y轴方向的位移之比y1∶y2∶y3＝_____；在M、N、P三点电子束的即时速度与x轴夹角的正切值之比tgθ1∶tgθ2∶tgθ3＝_______；在OM、MN、NP这三段过程中，电子动能的增量之比△E k1∶△E k2∶△E k3＝_______．15．如图10，两带电粒子P1、P2先后以相同的初速度v从带电的平行金属板A、B央O点垂直于电场线进入匀强电场，偏转后分别打在A板上的C点和D点．AC＝CD，P1带电量是P2的3倍，那么P1、P2的质量比为___________．16．两金属板间距离为4×10-2m，所加电压为100V．现有一个具有一速度的电子沿垂直于电场方向飞入，离开电场时，侧向位移为×10-2m，那么电子经过电场加速后的动能增量为_________eV．17．一个质量为m、电量为q的带电粒子〔不计重力〕，以平行于电场的初速v0射入匀强电场．经过t秒时间，带电粒子具有的电势能与刚射入到电场时具有的电势能相同，那么此匀强电场的场强E＝_______，带电粒子在电场中所通过的路程是________．18．如图11所示，电子的电量为e，质量为m，以v0的速度沿与场强垂直的方向从A点飞入匀强电场，并从另一侧B点沿与场强方向成150°角飞出．那么A、B两点间的电势差为________．三、计算题19．如图12所示，AB板间有一匀强电场，两板间距为d，所加电压为U，有一带电油滴以初速v竖直向上自M点飞入电场，到达N点时，速度方向恰好变为水平，大小于初速v，试求：〔1〕油滴从M点到N点的时间．〔2〕MN两点间的电势差．20．如图13所示，一个半径为R的绝缘光滑半圆环，竖直放在场强为E的匀强电场中，电场方向竖直向下．在环壁边缘处有一质量为m，带有正电荷q的小球，由静止开始下滑，求小球经过最低点时对环底的压力．答案一、选择题1．D2．C3．ACD4．B5．D6．ABD7．AC8．B9．ABD10．C二、填空题13．2h14．1∶4∶9，1∶2∶3，1∶3∶515．3∶416．3017．2mv0/qt，v0t/2三、计算题19．v/g，Uv2/2gd 20．3〔mg＋qE〕。

带电粒子在电场中的运动专题精析一、匀变速运动不计重力的带电粒子进入匀强电场，做匀变速运动。

如果平行进人匀强电场，则在电场中做匀变速直线运动；如果垂直进入匀强电场，则在电场中做匀变速曲线运动（类平抛运动）；如果既不垂直也不平行地进入匀强电场，做类斜抛运动，可将速度分解，沿电场线方向做匀变速运动，垂直于电场线方向做匀速运动。

一般情况下带电粒子所受电场力远大于重力，可以不计重力，认为只有电场力作用。

电场力做功，由动能定理，有W ＝qU ＝ΔE k ，此式与电场是否匀强电场无关与带电粒子的运动性质、轨迹形状也无关。

当电荷量为q 质量为m 、初速度为v 的带电粒子经电压U 加速后，速度变为v t ，由动能定理，有qU ＝mv 20－mv 20。

若v 0＝0，则有v t ＝2qUm ，这个关系式对任意静电场都是适用的。

带电粒子垂直进入匀强电场讨论速度偏转角与位移偏转角的关系。

解析：电荷的受力、速度、位移有如下关系⎩⎪⎨⎪⎧∑F x ＝0 ∑F y ＝Eq ＝ma，⎩⎨⎧v x ＝v 0v y ＝at ，⎩⎨⎧x ＝v 0t y ＝12at 2 某段时间内平抛物体的速度偏转角θ和位移偏转角α之间有tan θ＝2tan α，其中tan θ＝v y v x ＝gt v 0，tanα＝y x ＝12gt2v 0t ＝gt 2v 0当带电粒子以一定速度垂直于电场线方向进入匀强电场时，其运动是类平抛运动。

如图1所示，设带电粒子质量为m ，电荷量为q ，以速度。

垂直于电场线方向飞入匀强偏转电场，偏转电压为U 1。

若粒子飞出电场时偏转角为θ，有tanθ＝at v 0＝qU 1dm ×lv 0v 0＝qU 1l mv 20 d在图中作出粒子离开偏转电场时速度的反向延长线，与初速度方向交于O 点，O 点与电场边缘的距离为x ，有x ＝ytanθ＝12at2tanθ＝qU 1l 2/(2mdv 20)qU 1l /(mdv 20)＝l 2 粒子从偏转电场中射出时，就像是从极板中间的l2处沿直线射出。
