匀强电场中力学问题

匀强电场中的匀变速直（曲）线运动模型[模型导航]【模型一】带电粒子在电场中的加速和减速运动模型 (1)1.带电粒子在电场中的加速直线运动模型 (1)2.交变电场中的直线运动 (5)3.带电体在电场中的直线运动 (8)【模型二】带电粒子在匀强电场中的偏转模型 (11)【模型三】带电粒子经加速电场后进入偏转电场模型 (14)【模型四】带电粒子在复合场中的匀变速曲线运动的几种常见模型 (19)[模型分析]【模型一】带电粒子在电场中的加速和减速运动模型1.带电粒子在电场中的加速直线运动模型（1）受力分析：与力学中受力分析方法相同,只是多了一个电场力而已.如果带电粒子在匀强电场中，则电场力为恒力（qE）,若在非匀强电场，电场力为变力.（2）运动过程分析：带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与运动方向在同一直线上，做匀加（减）速直线运动.（3）两种处理方法：①力和运动关系法——牛顿第二定律：带电粒子受到恒力的作用，可以方便地由牛顿第二定律求出加速度，结合匀变速直线运动的公式确定带电粒子的速度、时间和位移等.②功能关系法——动能定理：mv22−带电粒子在电场中通过电势差为U AB的两点时动能的变化是ΔE k，则qU AB=ΔE k=1212mv 12.例：如图真空中有一对平行金属板，间距为d ，接在电压为U 的电源上，质量为m 、电量为q 的正电荷穿过正极板上的小孔以v 0进入电场，到达负极板时从负极板上正对的小孔穿出.不计重力，求：正电荷穿出时的速度v 是多大？解法一、动力学：由牛顿第二定律：a =F m=qE m=qU md①由运动学知识：v 2－v 02=2ad ② 联立①②解得：v =√2qU m+v 02解法二、动能定理：qU =12mv 2−12mv 02解得v =√2qU m+v 02讨论：（1）若带电粒子在正极板处v 0≠0，由动能定理得qU =12mv 2-12mv 02解得v =√2qU m+v 02（2）若将图中电池组的正负极调换，则两极板间匀强电场的场强方向变为水平向左，带电量为+q ，质量为m 的带电粒子，以初速度v 0，穿过左极板的小孔进入电场，在电场中做匀减速直线运动. ①若v 0>√2qU m，则带电粒子能从对面极板的小孔穿出，穿出时的速度大小为v ，有 -qU =12mv 2-12mv 02解得v =√v 02−2qU m②若v 0<√2qU m，则带电粒子不能从对面极板的小孔穿出，带电粒子速度减为零后，反方向加速运动，从左极板的小孔穿出，穿出时速度大小v =v 0.设带电粒子在电场中运动时距左极板的最远距离为x ，由动能定理有： -qEx =0-12mv 02[模型演练1] 在进行长距离星际运行时，不再使用化学燃料，而采用一种新型发动机一离子发动机，其原理是用恒定电压加速一价惰性气体离子，将加速后的气体离子高速喷出，利用反冲作用使飞船本身得到加速。

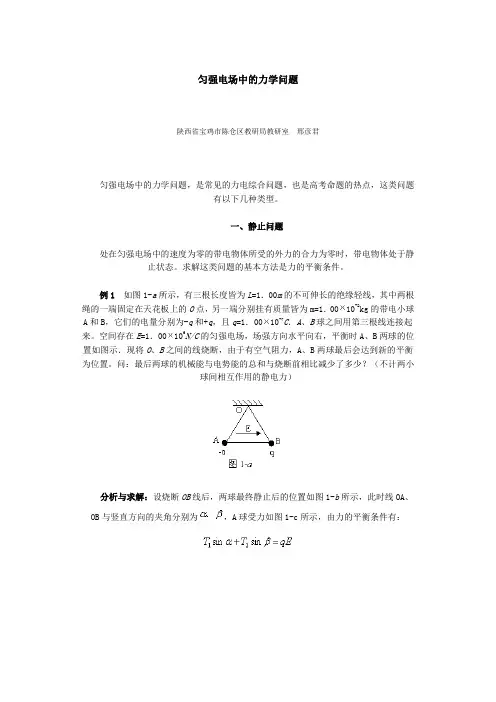

匀强电场中的力学问题陕西省宝鸡市陈仓区教研局教研室邢彦君匀强电场中的力学问题，是常见的力电综合问题，也是高考命题的热点，这类问题有以下几种类型。

一、静止问题处在匀强电场中的速度为零的带电物体所受的外力的合力为零时，带电物体处于静止状态。

求解这类问题的基本方法是力的平衡条件。

例1如图1-a所示，有三根长度皆为L=1．00m的不可伸长的绝缘轻线，其中两根绳的一端固定在天花板上的O点，另一端分别挂有质量皆为m=1．0010-2kg的带电小球A和B，它们的电量分别为-q和+q，且q=1．0010-7C．A、B球之间用第三根线连接起来。

空间存在E=1．00106N/C的匀强电场，场强方向水平向右，平衡时A、B两球的位置如图示．现将O、B之间的线烧断，由于有空气阻力，A、B两球最后会达到新的平衡为位置。

问：最后两球的机械能与电势能的总和与烧断前相比减少了多少？（不计两小球间相互作用的静电力）分析与求解：设烧断OB线后，两球最终静止后的位置如图1-b所示，此时线OA、OB与竖直方向的夹角分别为，A球受力如图1-c所示，由力的平衡条件有：，B球受力如图1-d所示，由力的平衡条件有：解以上四式得：，，由此可知，最终静止后两球的位置如图1-e所示。

与烧断OB线之前相比：A球的重力势能减少了，B球的重力势能减少了，A球的电势能增加了，B球的电势能减少了。

两球的机械能与电势能总和减少了W=W B-W A+E A+E B，代入已知数据解以上几式得W=6．810-2J。

本题解答中，求解最终静止后两球的位置时，若选两球整体为研究对象，则这个整体只受重力和OA线的拉力作用，由此便可很方便的知道，即OA线处在竖直位置。

二、匀速直线运动问题处在静电场中的速度不为零的带电体，所受外力的合力为零时，带电体做匀速直线运动。

这两类问题的基本方法是力的平衡条件。

例2如图2所示，在水平地面上有一倾角为θ的绝缘斜面，斜面所处空间有水平向右的匀强电场，电场强度为E。

带电粒子在电场中的运动一、带电粒子在电场中的直线运动1．做直线运动的条件(1)粒子所受合外力F 合＝0，粒子或静止，或做匀速直线运动．(2)粒子所受合外力F 合≠0，且与初速度方向在同一条直线上，带电粒子将做匀加速直线运动或匀减速直线运动．2．用动力学观点分析a ＝qE m ，E ＝U d，v 2－v 02＝2ad . 3．用功能观点分析匀强电场中：W ＝Eqd ＝qU ＝12mv 2－12mv 02 非匀强电场中：W ＝qU ＝E k2－E k1●带电粒子在匀强电场中的直线运动【例1】如图所示，三块平行放置的带电金属薄板A 、B 、C 中央各有一小孔，小孔分别位于O 、M 、P 点．由O 点静止释放的电子恰好能运动到P 点．现将C 板向右平移到P ′点，则由O 点静止释放的电子( )图6A ．运动到P 点返回B ．运动到P 和P ′点之间返回C ．运动到P ′点返回D ．穿过P ′点【答案】A【解析】根据平行板电容器的电容的决定式C ＝ εr S 4πkd 、定义式C ＝Q U和匀强电场的电压与电场强度的关系式U ＝Ed 可得E ＝ 4πkQ εr S，可知将C 板向右平移到P ′点，B 、C 两板间的电场强度不变，由O 点静止释放的电子仍然可以运动到P 点，并且会原路返回，故选项A 正确．【变式1】 两平行金属板相距为d ，电势差为U ，一电子质量为m ，电荷量为e ，从O 点沿垂直于极板的方向射入，最远到达A 点，然后返回，如图所示，OA ＝h ，此电子具有的初动能是( )A.edh U B ．edUh C.eU dh D.eUh d【答案】D【解析】由动能定理得：－e U d h ＝－E k ，所以E k ＝eUh d，故D 正确． 二、带电粒子在交变电场中的直线运动【例2】 匀强电场的电场强度E 随时间t 变化的图象如图所示．当t ＝0时，在此匀强电场中由静止释放一个带电粒子(带正电)，设带电粒子只受电场力的作用，则下列说法中正确的是( )A ．带电粒子将始终向同一个方向运动B ．2 s 末带电粒子回到原出发点C ．3 s 末带电粒子的速度不为零D ．0～3 s 内，电场力做的总功为零【答案】D【解析】由牛顿第二定律可知带电粒子在第1 s 内的加速度和第2 s 内的加速度的关系，因此粒子将先加速1 s 再减速0.5 s ，速度为零，接下来的0.5 s 将反向加速……，v －t 图象如图所示，根据图象可知选项A 错误；由图象可知前2 s 内的位移为负，故选项B 错误；由图象可知3 s 末带电粒子的速度为零，故选项C 错误；由动能定理结合图象可知0～3 s 内，电场力做的总功为零，故选项D 正确．●带电粒子在电场力和重力作用下的直线运动问题【例3】如图所示，在竖直放置间距为d 的平行板电容器中，存在电场强度为E 的匀强电场．有一质量为m 、电荷量为＋q 的点电荷从两极板正中间处静止释放．重力加速度为g .则点电荷运动到负极板的过程( )A ．加速度大小为a ＝Eq m＋g B ．所需的时间为t ＝dm Eq C ．下降的高度为y ＝d 2D ．电场力所做的功为W ＝Eqd 【答案】B【解析】点电荷受到重力、电场力的作用，所以a ＝(Eq )2＋(mg )2m ，选项A 错误；根据运动独立性，水平方向点电荷的运动时间为t ，则d 2＝12Eq mt 2，解得t ＝md Eq ，选项B 正确；下降高度y ＝12gt 2＝mgd 2Eq，选项C 错误；电场力做功W ＝Eqd 2，选项D 错误． 【例4】如图所示，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b 沿直线运动到d ，且bd 与竖直方向所夹的锐角为45°，则下列结论不正确的是( )A ．此液滴带负电B ．液滴的加速度大小为2gC ．合力对液滴做的总功等于零D ．液滴的电势能减少【答案】C【解析】带电液滴由静止开始沿bd 做直线运动，所受的合力方向必定沿bd 直线，液滴受力情况如图所示，电场力方向水平向右，与电场方向相反，所以此液滴带负电，故选项A 正确；由图知液滴所受的合力F ＝2mg ，其加速度为a ＝F m ＝2g ，故选项B 正确；因为合力的方向与运动的方向相同，故合力对液滴做正功，故选项C 错误；由于电场力所做的功W 电＝Eqx bd sin 45°>0，故电场力对液滴做正功，液滴的电势能减少，故选项D 正确．三、带电粒子在电场中的偏转1．两个结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的．证明：由qU 0＝12mv 02 y ＝12at 2＝12·qU 1md ·(l v 0)2 tan θ＝qU 1l mdv 02得：y ＝U 1l 24U 0d ，tan θ＝U 1l 2U 0d(2)粒子经电场偏转后，合速度的反向延长线与初速度延长线的交点O 为粒子水平位移的中点，即O 到偏转电场边缘的距离为l 2. 2．功能关系当讨论带电粒子的末速度v 时也可以从能量的角度进行求解：qU y ＝12mv 2－12mv 02，其中U y ＝U dy ，指初、末位置间的电势差．【例5】 质谱仪可对离子进行分析．如图所示，在真空状态下，脉冲阀P 喷出微量气体，经激光照射产生电荷量为q 、质量为m 的正离子，自a 板小孔进入a 、b 间的加速电场，从b 板小孔射出，沿中线方向进入M 、N 板间的偏转控制区，到达探测器(可上下移动)．已知a 、b 板间距为d ，极板M 、N 的长度和间距均为L ，a 、b 间的电压为U 1，M 、N 间的电压为U 2.不计离子重力及进入a 板时的初速度．求：(1)离子从b 板小孔射出时的速度大小；(2)离子自a 板小孔进入加速电场至离子到达探测器的全部飞行时间；(3)为保证离子不打在极板上，U 2与U 1应满足的关系．【答案】 (1)2qU 1m (2)(2d ＋L )m 2qU 1(3) U 2＜2U 1 【解析】(1)由动能定理qU 1＝12mv 2，得v ＝2qU 1m (2)离子在a 、b 间的加速度a 1＝qU 1md 在a 、b 间运动的时间t 1＝v a 1＝2m qU 1·d 在MN 间运动的时间：t 2＝Lv ＝L m 2qU 1离子到达探测器的时间：t ＝t 1＋t 2＝(2d ＋L )m 2qU 1； (3)在MN 间侧移：y ＝12a 2t 22＝qU 2L 22mLv 2＝U 2L 4U 1由y ＜L2，得 U 2＜2U 1. 【变式2】 如图所示，电荷量之比为q A ∶q B ＝1∶3的带电粒子A 、B 以相同的速度v 0从同一点出发，沿着跟电场强度垂直的方向射入平行板电容器中，分别打在C 、D 点，若OC ＝CD ，忽略粒子重力的影响，则下列说法不正确的是( )A ．A 和B 在电场中运动的时间之比为1∶2B ．A 和B 运动的加速度大小之比为4∶1C ．A 和B 的质量之比为1∶12D ．A 和B 的位移大小之比为1∶1【答案】D【解析】粒子A 和B 在匀强电场中做类平抛运动，水平方向由x ＝v 0t 及OC ＝CD 得，t A ∶t B ＝1∶2；竖直方向由h ＝12at 2得a ＝2h t 2，它们沿竖直方向运动的加速度大小之比为a A ∶a B ＝4∶1；根据a ＝qE m 得m ＝qE a ，故m A m B ＝112，A 和B 的位移大小不相等，故选项A 、B 、C 正确，D 错误．【变式3】 如图所示，喷墨打印机中的墨滴在进入偏转电场之前会带上一定量的电荷，在电场的作用下带电荷的墨滴发生偏转到达纸上．已知两偏转极板长度L ＝1.5×10－2 m ，两极板间电场强度E ＝1.2×106 N/C ，墨滴的质量m ＝1.0×10－13 kg ，电荷量q ＝1.0×10－16 C ，墨滴在进入电场前的速度v 0＝15 m/s ，方向与两极板平行．不计空气阻力和墨滴重力，假设偏转电场只局限在平行极板内部，忽略边缘电场的影响．(1)判断墨滴带正电荷还是负电荷？(2)求墨滴在两极板之间运动的时间；(3)求墨滴离开电场时在竖直方向上的位移大小y .【答案】(1)负电荷 (2)1.0×10－3 s (3)6.0×10－4 m【解析】(1)负电荷．(2)墨滴在水平方向做匀速直线运动，那么墨滴在两板之间运动的时间t ＝L v 0.代入数据可得：t ＝1.0×10－3 s(3)离开电场前墨滴在竖直方向做初速度为零的匀加速直线运动，a ＝Eq m代入数据可得：a ＝1.2×103 m/s 2离开偏转电场时在竖直方向的位移y ＝12at 2 代入数据可得：y ＝6.0×10－4 m.。

压轴题06电场力的性质和电场能的性质考向一/选择题：电场中的一线一面一轨迹问题考向二/选择题：电场中的三类图像考向三/选择题：电场中带电体的各类运动考向一：电场中的一线一面一轨迹问题1.两种等量点电荷的电场强度及电场线的比较比较等量异种点电荷等量同种点电荷电场线分布图电荷连线上的电场强度沿连线先变小后变大O 点最小,但不为零O 点为零中垂线上的电场强度O 点最大,向外逐渐减小O 点最小,向外先变大后变小关于O 点对称位置的电场强度A 与A'、B 与B'、C 与C'等大同向等大反向2.“电场线+运动轨迹”组合模型模型特点:当带电粒子在电场中的运动轨迹是一条与电场线不重合的曲线时,这种现象简称为“拐弯现象”,其实质为“运动与力”的关系。

运用牛顿运动定律的知识分析:(1)“运动与力两线法”——画出“速度线”(运动轨迹在某一位置的切线)与“力线”(在同一位置电场线的切线方向且指向轨迹的凹侧),从二者的夹角情况来分析带电粒子做曲线运动的情况。

(2)“三不知时要假设”——电荷的正负、电场的方向、电荷运动的方向,是题目中相互制约的三个方面。

若已知其中一个,可分析判定各待求量;若三个都不知(三不知),则要用“假设法”进行分析。

3．几种典型电场的等势面电场等势面重要描述匀强电场垂直于电场线的一簇平面点电荷的电场以点电荷为球心的一簇球面等量异种点电荷的电场连线的中垂线上电势处处为零等量同种(正)点电荷的电场两点电荷连线上，中点的电势最低；中垂线上，中点的电势最高4．带电粒子在电场中运动轨迹问题的分析方法(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负。

(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等。

(3)根据动能定理或能量守恒定律判断动能的变化情况。

考向二：电场中的三类图像（一）φ-x 图像1.电场强度的大小等于φ-x 图线的斜率的绝对值,电场强度为零处,φ-x 图线存在极值,其切线的斜率为零。

专题24 带电粒子在电场中的运动重点知识讲解 一、带电粒子在匀强电场中的加速1.带电粒子在电场中运动时，重力一般远小于静电力，因此重力可以忽略。

2.如图所示，匀强电场中有一带正电q 的粒子（不计重力），在电场力作用下从A 点加速运动到B 点，速度由v 0增加到v.，A 、B 间距为d ，电势差为U AB.（1）用动力学观点分析：Eq a m =， U E d=，2202v v ad -= （2）用能量的观点（动能定理）分析：2201122AB qU mv mv =- 能量观点既适用于匀强电场，也适用于非匀强电场，对匀强电场又有AB W qU qEd ==。

二、带电粒子在匀强电场中的偏转（1）带电粒子以垂直于电场线方向的初速度v 0进入匀强电场时，粒子做类平抛运动。

垂直于场强方向的匀速直线运动，沿场强方向的匀加速直线运动。

（2）偏转问题的处理方法，类似于平抛运动的研究方法，粒子沿初速度方向做匀速直线运动，可以确定通过电场的时间0lt v =。

粒子沿电场线方向做初速度为零的匀加速直线运动，加速度F qE qU a m m md===； 穿过电场的位移侧移量：221at y =222001().22Uq l ql U md v mv d=⋅=； 穿过电场的速度偏转角： 20tan y v qlU v mv dθ==。

两个结论：（1）不同的带电粒子从静止开始，经过同一电场加速后再进入同一偏转电场，射出时的偏转角度总是相同的。

（2）粒子经过电场偏转后，速度的反向延长线与初速度延长线的交点为粒子水平位移的中点。

（与平抛运动的规律一样） 三、示波管的构造原理（1）示波管的构造：示波器的核心部件是示波管，示波管的构造简图如图所示，也可将示波管的结构大致分为三部分，即电子枪、偏转电极和荧光屏。

（2）示波管的原理a 、偏转电极不加电压时，从电子枪射出的电子将沿直线运动，射到荧光屏的中心点形成一个亮斑。

b 、在XX '（或YY '）加电压时，则电子被加速，偏转后射到XX '（或YY '）所在直线上某一点，形成一个亮斑（不在中心），如图所示。

带电粒子在三种典型电场中的运动问题解析张路生淮安贝思特实验学校 江苏 淮安 邮编：211600淮安市经济开发区红豆路8号 tel:带电粒子在电场中的运动是每年高考的热点和重点问题，带电粒子在电场中的运动主要有直线运动、往复运动、类平抛运动等。

考查的类型主要有：带电粒子在点电荷电场中的运动、带电粒子在匀强电场中的运动和带电粒子在交变电场中的运动。

这类试题可以拟定不同的题设条件，从不同角度提出问题，涉及力学、电学的很多关键知识点，要求学生具有较强的综合分析能力。

下面笔者针对三种情况分别归纳总结。

初速度与场强方向的关系 运动形式 υ0∥E 做变速直线运动 υ0⊥E 可能做匀速圆周运动 υ0与E 有夹角 做曲线运动【例1】如图1所示，在O 点放置正点电荷Q ，a 、b 两点连线过O 点，且Oa=ab ，则下列说法正确的是A 将质子从a 点由静止释放，质子向b 点做匀加速运动B 将质子从a 点由静止释放，质子运动到b 点的速率为υ，则将α粒子从a 点由静止释放后运动到b 点的速率为2/2υC 若电子以Oa 为半径绕O 做匀速圆周运动的线速度为υ，则电子以Ob 为半径绕O 做匀速圆周运动的线速度为2υD 若电子以Oa 为半径绕O 做匀速圆周运动的线速度为υ，则电子以Ob 为半径绕O 做匀速圆周运动的线速度为2/2υ 〖解析〗：由于库仑力变化，因此质子向b 做变加速运动，故A 错；由于a 、b 之间电势差恒定，根据动能定理有2/2qU m υ=，可得2/qU m υ=，由此可判断B 正确；当电子以O 为圆心做匀速圆周运动时，有22Qq k m r r υ=成立，可得/kQq mr υ=，据此判断C 错D 对。

答案：BD2、根据带电粒子在电场的运动判断点电荷的电性【例2】 如图2所示，实线是一簇未标明方向的由点电荷Q 产生的电场线，若带电粒子q （|Q|>>|q |）由a 运动到b ，电场力做正功。

第五部分带电体在匀强电场中的运动综合一、带电体在电场中的运动1．运动情况反映受力情况：（1）静止或匀速直线运动，电场力与重力平衡。

（2）匀变速直线运动，电场力（重力不计）或电场力与重力的合力方向与速度方向共线。

（3）变速直线运动，存在点电荷及约束（平面、杆、管道等），合力与速度方向共线。

（4）类平抛运动或斜抛运动，电场力（重力不计）或电场力与重力的合力方向与速度方向不共线。

（5）匀速圆周运动，存在点电荷（或辐射电场），电场力充当向心力。

（6）变速圆周运动，存在电场力或重力的复合场及约束（圆轨道、圆环、圆管等）。

2．分析方法：电场力从本质上区别于重力、弹力、摩擦力等，但产生的作用效果服从牛顿力学的所有规律。

因此，对电场力作用下带电体的运动，仍然根据力学问题的解题思路进行分析。

3．动力学观点：常用来处理加速度恒定的运动，主要情况有：（1）带电体的匀速直线运动；（2）带电体的匀变速直线运动；（3）带电体的类平抛运动或斜抛运动。

4．功能观点：既可以用来处理加速度恒定的运动，也可以用来处理加速度大小或方向发生变化的运动。

二、带电体在交变电场中的运动1．常见的交变电场：方波、锯齿波、正弦波等。

2．常见试题情境：（1）带电体做单向直线运动。

（2）带电体做往返运动，包括能返回起点和每个周期都有单向位移的运动。

（3）带电体做偏转运动，包括偏转距离能减小到零和偏转距离一直增大的运动。

3．常用分析方法：（1）在方波交变电场中，电场每次突变前后皆可视作匀强电场，带电体受到恒定的电场力作用。

（2）带电体在交变电场中一般做直线运动或偏转运动，可对一个周期内电场不变的各段分别进行受力分析和运动分析。

（3）电场突变的时刻常为速度的极值点，即运动的变化周期常与交变电场的周期成简单的整数比。

（4）根据运动分析，作出带电体的运动轨迹或速度–时间图象常可以使问题更直观，便于分析。

（5）锯齿波、正弦波交变电场问题中，一般会直接或间接地提到带电体在电场中的运动时间远小于电场变化周期，即带电体在电场中运动时，电场可视为匀强电场。

浅析带电粒子在重力场与匀强电场中的圆周运动问题近些年来，随着物理研究的深入发展，物理学家们对于带电粒子在重力场和匀强电场中的圆周运动问题有了更加深入的研究。

本文将从电磁属性的角度，浅析带电粒子在重力场和匀强电场中的圆周运动问题。

首先，我们要谈带电粒子在重力场中的运动。

在重力场中，由于地心引力，一个带电粒子会受到重力场的影响而向心画圆。

根据力学原理，一个带电粒子受到地心引力的影响时，其圆周运动的速度会按其与圆心的远近而变化，由近及远经历的运动速度也会逐渐减小，直到近似于零时，当粒子到达最远点时会改变运动方向，从而形成一个定律性的圆周运动。

其次，我们要谈带电粒子在匀强电场中的运动。

由于强电场的影响，带电粒子会以恒定的速度直线运动。

但是，当电场强度够大时，带电粒子会发生弯折，并呈现出一定的圆周运动。

对于这种情况，物理学家通过对粒子改变电荷或量子状态的实验，表明当粒子弯折时，其末端的动能会转化为动能的比例，其中的因素也有可能被引力作用改变，从而产生一定的圆周运动。

最后，我们要谈带电粒子在重力场和匀强电场中的相互作用。

在重力场和匀强电场的相互作用中，由于强电场的存在，可以使带电粒子的行为受到重力场的影响，同时也受到匀强电场的影响，从而产生一定的圆柱运动。

这种圆柱运动会被引力约束，从而调整带电粒子的运动方向，并伴随一定的电磁力，从而形成一种圆周运动。

综上所述，带电粒子在重力场和匀强电场中的圆周运动由复杂的力学原理控制，它们会受到重力场和匀强电场的双重影响，从而发生圆周运动，从而产生出有趣的物理现象。

未来研究的重点也许会放在其可能的实验效应上，以构建出更加精确的数学模型，帮助我们更深入地理解带电粒子在重力场和匀强电场中的圆周运动问题。

2023届高考物理二轮复习卷：电场中力学问题一、单选题1．（2分）在固定的等量同种点电荷+Q和+Q连线的正中央虚拟一个正方体空间模型，abcd面和a′b′c′d′面的中点分别为O、O′（c、O没有画出），下列说法正确的是（）A．点a、a′处的场强相同B．aa′bb′面是一个等势面C．将一正试探电荷从a移到a′，电势能减小D．将一正试探电荷从O′点由静止释放，将在O′、O间做往复运动2．（2分）如图所示，把一个原来不带电的绝缘枕形导体靠近一个带有正电荷的小球，枕形导体两端会感应出异种电荷，感应电荷将改变原来带电小球周围的电场分布。

现假设枕形导体靠近后，带正电荷的小球上电荷分布不变，则在枕形导体靠近前后，关于电场中各点场强变化情况的说法正确的是（）A．枕形导体的左端附近的A点场强变弱B．枕形导体的内部的B点场强变弱C．枕形导体的右端附近的C点场强变弱D．枕形导体的内部的D点场强变强3．（2分）范德格拉夫静电加速器是一种可通过产生粒子束（射线）来治疗某些癌症的直线加速器。

它由两部分组成，一部分是产生高电压的装置，叫做范德格拉夫起电机；另一部分是利用高压加速带电粒子的加速管。

其起电机部分结构如图所示，金属球壳固定在绝缘支柱顶端，绝缘材料制成的传送带套在两个转轮上，由电动机带动循环运转。

E和F是两排金属针（称做电刷），与传送带靠近但不接触，其中电刷F与金属球壳内壁相连。

当电刷E与几万伏的直流高压电源的正极接通时，正电荷将被喷射到传送带上，并被传送带带着向上运动。

当正电荷到达电刷F附近时，由于感应起电和电晕放电作用，最终使得球壳上集聚大量电荷，从而在金属球壳与大地之间形成高电压、强电场，用以加速带电粒子。

根据以上信息，下列说法正确的是（）A．电刷E和电刷F与传送带间都发生了感应起电B．由于感应起电，最终电刷F上将集聚大量负电荷C．最终球壳上集聚的是正电荷，且分布在球壳的外表面D．该静电加速器可以无限制的提高球壳和大地间的电压4．（2分）如图所示，A、B、C、D为水平圆周上的四个点，C、D、E、F为竖直圆周上的四个点，其中AB与CD交于圆心O且相互垂直，CD与EF交于圆心O且相互垂直，两个圆的半径均为R。

微专题15 电场中的力学综合问题1.如图所示，MPQO为有界的竖直向下的匀强电场，电场强度为E，ACB为光滑固定的半圆形轨道，轨道半径为R，A、B为圆水平直径的两个端点，AC为圆弧.一个质量为m，电荷量为－q的带电小球，从A点正上方高为H处由静止释放，并从A点沿切线进入半圆轨道.不计空气阻力及一切能量损失，关于带电小球的运动情况，下列说法正确的是（）A.小球一定能从B点离开轨道B.小球在AC部分可能做匀速圆周运动C.若小球能从B点离开，上升的高度一定等于HD.小球到达C点的速度可能为零2.（多选）如图所示，光滑绝缘细管与水平面成30°角，在管的上方P点固定一个点电荷＋Q，P点与细管在同一竖直平面内，管的顶端A与P点连线水平.电荷量为－q的小球（小球直径略小于细管内径）从管中A处由静止开始沿管向下运动，在A处时小球的加速度为a.图中PB⊥AC，B是AC的中点，不考虑小球电荷量对电场的影响.则在＋Q形成的电场中（）A.A点的电势高于B点的电势B.B点的电场强度大小是A点的4倍C.小球从A到C的过程中电势能先减小后增大D.小球运动到C处的加速度为a－g3.（多选）如图所示，长为L、倾角为θ的光滑绝缘斜面处于电场中，一带电荷量为＋q、质量为m的小球以初速度v0从斜面底端A点开始沿斜面上滑，当到达斜面顶端B点时，速度仍为v0，则（）A.A、B两点间的电势差一定等于B.小球在B点的电势能一定大于在A点的电势能C.若电场是匀强电场，则该电场的电场强度的最小值一定为D.若该电场是斜面中垂线上某点的点电荷Q产生的，则Q一定是正电荷4.（多选）如图所示，绝缘弹簧的下端固定在光滑斜面底端，弹簧与斜面平行，带电小球Q（可视为质点）固定在绝缘斜面上的M点，且在通过弹簧中心的直线ab上.现将与Q大小相同、电性也相同的小球P，从直线ab上的N点由静止释放，若两小球可视为点电荷.在小球P与弹簧接触到速度变为零的过程中，下列说法中正确的是（）A.小球P的速度一定先增大后减小B.小球P的机械能一定在减少C.小球P速度最大时所受弹簧弹力和库仑力的合力为零D.小球P与弹簧系统的机械能一定增加5.（多选）如图所示，用绝缘细线拴一带负电小球，在竖直平面内做圆周运动，匀强电场方向竖直向下，则（）A.当小球运动到最高点a时，线的张力一定最小B.当小球运动到最低点b时，小球的速度一定最大C.当小球运动到最高点a时，小球的电势能最小D.小球在运动过程中机械能不守恒6.如图所示，直角三角形ABC为某斜面体的横截面，已知斜面高为h，上表面光滑，与水平面夹角为∠C＝30°，D为底边BC上一点，AD与竖直方向的夹角∠BAD＝30°，D点处静置一带电荷量为＋Q的点电荷.现使一个带电荷量为－q、质量为m的小球从斜面顶端由静止开始运动，则小球到达C点时的速度为多大？7.如图所示，一质量为m、带有电荷量－q的小物体，可以在水平轨道Ox上运动，O端有一与轨道垂直的固定墙.轨道处于匀强电场中，场强大小为E，方向沿Ox轴正方向，小物体以速度v0从x0点沿Ox轨道运动，运动时受到大小不变的摩擦力F f作用，且F f<qE.设小物体与墙碰撞时不损失机械能，且电荷量保持不变，求它在停止运动前所通过的总路程.8.把一个带正电荷q的小球用细线悬挂在两块面积很大的竖直平行板间的O点，小球质量m＝2 g，悬线长L＝6 cm，两板间距离d＝8 cm，当两板间加上U＝2×103V的电压时，小球自悬线水平的A点由静止开始向下运动到达O点正下方的B点时的速度刚好为零，如图所示，以后小球一直在A、B之间来回摆动.取g＝10 m/s2，求小球所带的电荷量.9.如图所示，Q为固定的正点电荷，A、B两点在Q的正上方和Q相距分别为h和0.25h，将另一点电荷从A 点由静止释放，运动到B点时速度正好变为零，若此电荷在A点处的加速度大小为g，求：（1）此电荷在B点处的加速度；（2）A、B两点间的电势差（用Q和h表示）.10.如图所示，A、B两平行金属板间的匀强电场的场强E＝2×105V/m，方向如图所示.电场中a、b两点相距10 cm，ab连线与电场线成60°角，a点距A板2 cm，b点距B板3 cm，求：（1）电势差U A a、U ab和U AB；（2）用外力F把电荷量为1×10－7C的正电荷由b点匀速移动到a点，那么外力F做的功是多少？11.如图所示的电场，等势面是一簇互相平行的竖直平面，间隔均为d，各平面电势已在图中标出，现有一质量为m的带电小球以速度v0、方向与水平方向成45°角斜向上射入电场，要使小球做直线运动，求：（1）小球应带何种电荷及其电荷量；（2）小球受到的合外力；（3）在入射方向上小球运动的最大位移x m.（电场足够大）12.如图所示，虚线为电场中的一簇等势面，A、B两等势面间的电势差为10 V，且A点的电势高于B点的电势，相邻两等势面电势差相等，一个电子在仅受电场力作用下从电场中M点运动到N点的轨迹如图中实线所示，电子经过M点的动能为8 eV，则：（1）电子经过N点时的动能为多大？（2）电子从M运动到N点，电势能变化了多少？13.如图所示，带电荷量为Q的正点电荷固定在倾角为30°的光滑绝缘斜面底部的C点，斜面上有A、B两点，且A、B和C在同一直线上，A和C相距为L，B为AC中点.现将一带电小球从A点由静止释放，当带电小球运动到B点时速度恰好为零.已知带电小球在A点处的加速度大小为，静电力常量为k，求：（1）小球运动到B点时的加速度大小；（2）B和A两点间的电势差（用Q和L表示）.14.如图所示，倾角为θ的斜面处于竖直向下的匀强电场中，在斜面上某点以初速度v0水平抛出一个质量为m的带正电小球，小球受到的电场力与重力相等，地球表面重力加速度为g，设斜面足够长，求：（1）小球经多长时间落到斜面上；（2）从水平抛出至落到斜面的过程中，小球的电势能减少了多少？。

匀强电场中的单摆问题
在匀强电场中的单摆问题中，我们考虑了电场力对单摆的影响。

单摆是一个固
定在一点上的质点，通过一根无质量、不可伸长的线与该点连接。

在匀强电场中，单摆的运动会受到电场力的影响。

匀强电场中的单摆问题可以分为两种情况来讨论：电场方向与线的方向相同，
或者电场方向与线的方向相反。

在第一种情况下，电场力与线的张力产生的力矩之和将会使单摆在电场的方向上摆动。

而在第二种情况下，电场力与线的张力产生的力矩之和将会使单摆远离电场的方向。

为了更好地理解匀强电场中的单摆问题，我们可以用以下方式来分析：考虑单
摆与电场的相对关系，以及力矩的平衡条件。

单摆受到的电场力与线的张力同时作用在质点上，使其维持在运动轨迹上。

因此，我们可以通过对力矩的平衡条件进行计算，得到单摆的运动方程。

在解决匀强电场中的单摆问题时，我们可以使用几何分析和力学分析的方法。

几何分析可以帮助我们确定电场力和张力之间的关系，从而得到摆动的方向。

而力学分析可以帮助我们建立单摆的运动方程，并求解该方程以获得摆动的周期和频率。

总而言之，在匀强电场中的单摆问题中，我们需要考虑电场力对单摆的影响。

通过分析力矩的平衡条件以及使用几何和力学分析方法，我们可以解决该问题并得到单摆的运动方程和周期。

这些分析方法帮助我们更好地理解匀强电场中的单摆问题，并且具有广泛的应用价值。
