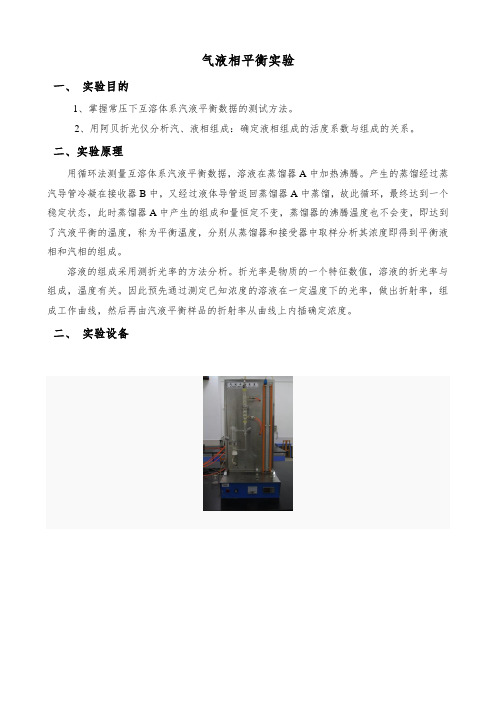

气液相平衡实验
一、实验目的
1、掌握常压下互溶体系汽液平衡数据的测试方法。
2、用阿贝折光仪分析汽、液相组成：确定液相组成的活度系数与组成的关系。
二、实验原理
用循环法测量互溶体系汽液平衡数据，溶液在蒸馏器A中加热沸腾。
产生的蒸馏经过蒸汽导管冷凝在接收器B中，又经过液体导管返回蒸馏器A中蒸馏，故此循环，最终达到一个稳定状态，此时蒸馏器A中产生的组成和量恒定不变，蒸馏器的沸腾温度也不会变，即达到了汽液平衡的温度，称为平衡温度，分别从蒸馏器和接受器中取样分析其浓度即得到平衡液相和汽相的组成。
溶液的组成采用测折光率的方法分析。
折光率是物质的一个特征数值，溶液的折光率与组成，温度有关。
因此预先通过测定已知浓度的溶液在一定温度下的光率，做出折射率，组成工作曲线，然后再由汽液平衡样品的折射率从曲线上内插确定浓度。
二、实验设备。
二氧化碳临界状态观测及p-v-T关系实验1.实验目的（1）了解CO2临界状态的观测方法，增加对临界状态概念的感性认识。
（2）加深对课堂所讲的工质的热力状态、凝结、汽化、饱和状态等基本概念的理解。
（3）掌握CO2的p-v-T关系的测定方法，学会用实验测定实际气体状态变化规律的方法和技巧。
（4）学会活塞式压力计、恒温器等部分热工仪器的正确使用方法。
2.实验装置（1）整个实验装置由压力台，恒温器和试验本体及其防护罩三大部分组成，（2）对简单可压缩热力系统，当工质处于平衡状态时，其状态参数p、v、T 之间有：F(p，v，T) = 0或 T = f (p，v)， 1）本试验就是根据式1)，采用定温方法来测定CO2的p-v之间的关系。
从而找出CO2的p-v-T之间的关系。
（3）实验中由压力台送来的压力油进入高压容器和玻璃杯上半部，迫使水银进入先装了CO2气体的承压玻璃管。
CO2被压缩，其压力和容积通过压力台上的活塞的进、退来调节，温度由恒温器供给的水套里的水温来调节。
实验工质二氧化碳的压力由装在压力台上的压力表读出(如要提高精度可由加在活塞转盘上的平衡砝码读出，并考虑水银柱高度的修正)。
温度由插在恒温水套中的温度计读出。
比体积首先由承压玻璃管内二氧化碳柱的高度来度量，而后再根据承压玻璃内径均匀、截面积不变等条件换算得出。
3.实验步骤（1）按图1.1装好试验设备，并开启试验本体上的日光灯。
（2）使用恒温器调定温度（3）①将蒸馏水注入恒温器内，注至离盖30～50mm为止。
检查并接通电路，开动电动泵，使水循环对流。
②旋转电接点温度计顶端的帽形磁铁调动凸轮示标使凸轮上端面与所要调定的温度一致，要将帽形磁铁用横向螺钉锁紧，以防转动。
③视水温情况，开、关加热器，当水温未达到要调定的温度时，恒温器指示灯是亮的，当指示灯时亮时灭时，说明温度已达到所需恒温。
④观察玻璃水套上两支温度计，若其读数相同且与恒温器上的温度计及电接点温度计标定的温度一致时(或基本一致)则可(近似)认为承压玻璃管内的CO2的温度处于所标定的温度。
实验一二氧化碳临界状态观测及P－v－t 关系一、实脸目的l 、了解CO2认临界状态的观测方法，增加对临界状态概念的感性认识。
2 、加深对课堂所讲的工质的热力状态、凝结、汽化、饱和抹态等基本概念的理解。
3 、掌握氏的P－v－t的关系的测定方法，学会用实验测定实际气体状态变化规律的方法和技巧。
4 、学会活塞式压力计、恒温器等部分热工仪器的正确使用方法。
二、实验内容1、测定CO2的P－v－t的关系，在P－v坐标图绘出低于临界温度（t=20℃）、临界温度（t =31.1 ℃）和高干临界温度（t=20℃ 25℃）饱和温度与饱和压力之间的对应关系并与图四中绘出的t－P曲线比较。
3、观屯则临界状态(1）临界乳光(2）临界状态附近汽液两相模糊的理象(3）汽液整体相变现象(4）测定CO2的t c，P c，V c等临界参数并将实验所得的V c值与理想气体状态方程和范德瓦尔方程的理论值相比较，简述其差异原因。
三、实验原理及设备1 、整个实验装置由压力台．恒温器和试骏本体及其防护策三大部分组成，如图一所示：图一试验台系统图(1)恒温器(2)试验台本体(3)压力台CO2试验台系统图2、试验台本体如图二所示．其中1一高压容器；2一玻璃杯；3一压力油； 4 一水银；5一密封填料；6一填料压盖；7一恒温水套；8一承压玻璃管；9一CO2空间；10一温度计。
3、对简单可压缩热力系统．当工质处于平衡状态时．其状态参数P、V、t之间有：tvpF,(=),或)ft=（l）p(v,本试验就是根据式（l），采用定温方法来测定CO2－v之间的关系。
从而找出CO2的P－v－t的关系。
4 、实验中由压力台送来的压力油进人高压容器和玻璃杯上半部，迫使水银进人预图二试验台本体先装了CO2气体的承压玻璃管。
CO2被压缩，其压力和容积通过压力台上的活塞杆进、退来调节，温度由恒温器供给的水套里的水温来调节。
5、实验工质二氧化碳的压力由装在压力台上的压力表读出（如要提高精度可由加在活塞转盘上的平衡砝码读出，并考虑水银柱高度的修正）。
二氧化碳临界状态观测及pvt关系测定概述二氧化碳（CO2）是一种广泛应用于许多领域的重要工业气体。
为了深入了解其行为和特性，需要进行相应的实验研究。
本文旨在介绍CO2的临界状态观测和PVT（压力、容积、温度）关系测定的方法及其结果。
实验设计实验的首要部分是测定CO2的临界状态。
临界点是物理学和化学学中的基本概念之一，指的是物质在特定温度和压力下变成气相或液相的条件下的状态。
在CO2的临界状态下，液体和气体之间的界面将消失，即液体和气体将具有相同的密度和折射率。
CO2的临界状态可以通过变压法或变温法两种方法来测定。
变压法：首先将CO2装入一个加热器中，然后使用恒定的体积发生器将空气推出。
当CO2的压力高于临界点压力时，CO2的压缩率将减少。
当压力低于临界点时，CO2的压缩率将增加。
通过不断改变压力，直到找到压力等于临界点压力的点，记录相应的体积和温度。
随着压力逐渐逼近临界点，CO2的密度将不断增加，因此固定的体积将能够容纳更多的物质。
同时，CO2的均压率也会随着温度的升高而下降。
变温法：在该方法中，CO2的压力将保持不变。
随着温度逐渐升高，CO2的密度将不断减小，因此具有相同体积的CO2气体将占据更大的空间。
当温度达到临界点时，CO2的密度将达到其最小值，并且液体和气体阶段不再区分。
此时，测定相应的体积和温度。
第二个实验目的是测定CO2的PVT关系。
这被认为是将实验测量的温度、压力和容积数据和理论计算之间的比较。
通过这些测量，可以确定物质的状态方程和其他要素，这可以用于预测物质的特性和行为。
测量过程为了进行实验，使用石英玻璃管作为高压容器，该容器可以在高达300个大气压的压力下工作，并且具有胶带衬里以确保材料的完整性。
之后将必要量的CO2注入其中，并通过自然升温达到目标温度。
然后，通过记录压力和容积的变化来跟踪CO2的状态。
结果和讨论CO2的临界点压力被测定为7.4 MPa，临界温度为31.2℃。
二氧化碳pvt关系测定及其临界状态观测二氧化碳的PVT关系是指其在压力（P）、体积（V）和温度（T）之间的相互关系。
测定二氧化碳的PVT关系是了解其物理性质的重要手段，对于工业过程控制、气体储存运输、环境监测等领域具有重要意义。
要测定二氧化碳的PVT关系，通常需要采用实验方法。
在实验中，可以通过控制温度、压力和体积等参数，测量二氧化碳在不同条件下的物理性质，如密度、比热容、热导率等。
通过这些测量数据，可以推导出二氧化碳的PVT关系。
在测定二氧化碳的PVT关系时，需要注意其临界状态。
临界状态是物质在特定温度和压力下的特殊状态，此时物质的气相和液相界限消失，无法通过常规方法区分气态和液态。
二氧化碳的临界状态具有以下特点：1.临界温度：二氧化碳的临界温度为31.1℃。
当温度高于临界温度时，无论压力如何，二氧化碳都只表现为气态；当温度低于临界温度时，随着压力的升高，二氧化碳将逐渐呈现液态。
2.临界压力：二氧化碳的临界压力为7.38MPa。
当压力高于临界压力时，无论温度如何，二氧化碳都只表现为液态；当压力低于临界压力时，随着温度的升高，二氧化碳将逐渐呈现气态。
在测定二氧化碳的PVT关系时，需要注意控制实验条件，特别是温度和压力，以避免达到临界状态。
一旦达到临界状态，二氧化碳的气液相界限消失，常规的测量方法将无法准确测定其PVT关系。
为了观测二氧化碳的临界状态，可以采用高温高压实验设备。
在这些实验设备中，可以将二氧化碳置于高温高压的环境中，并通过监测其物理性质的变化来观测其临界状态。
需要注意的是，由于临界状态的特殊性，观测过程中需要采用特殊的测量方法和仪器，如光电容积仪、超声波流量计等。
除了实验观测外，还可以通过理论计算来预测二氧化碳的PVT 关系和临界状态。
常用的理论模型包括理想气体状态方程、范德瓦尔方程等。
通过将这些理论模型应用于二氧化碳的PVT关系计算中，可以预测其在不同条件下的物理性质和行为特性。
综上所述，二氧化碳的PVT关系测定及其临界状态观测是了解其物理性质的重要手段。
二氧化碳临界状态观测及p-v-t关系测定一．实验目的1.测定二氧化碳的P-V-T关系，观察临界现象，测定其临界参数（P_C、V_C、T_C）；2.测定二氧化碳在不同压力下饱和蒸汽和饱和液体的比容；3.测定二氧化碳饱和温度和饱和压力的对应关系。
二．技术参数1.高压容器用45号钢一次性加工成型，表面采用镀铬处理，内部装有玻璃容器；2.白色透明有机玻璃保护罩，35cm×35cm×70.5cm；3.照明日光灯：节能灯管，功率：15W色调RR；4.压力校验仪：配有压力表、油杯、检验压力范围0-60MPa，基本误差：实际测量值的±0.05%，可设定最高压力，比容：0.001～0.012m^3⁄kg；5.精密压力表：型号DAYOUU-150,表盘同时显示MPa测量范围0-16MPa和kgf/cm²测量范围0-160kgf/cm²基本误差±0.4%；6.恒温水箱：白色12mm厚PP板制作而成，外形尺寸：33cm×22cm ×32cm，内设两根1000W的加热棒和铜-康铜的热电偶，温度显示分辨率0.1℃，恒温水箱可调节控温，控温精度±1℃；7.温度传感器：铜-康铜的热电偶，测温范围-40～133℃，Ⅰ级精度，数显温度表温度显示分辨率0.1℃；8.制冷系统：实验台配备压缩机制冷系统，可提供0-50℃实验所需水温，制冷机组可快速降温，降温温度可以自行设定低于环境的实时温度。
制冷系统配备1HP制冷压缩机，环保氟利昂/R134a，制冷剂压力表、高低压断路器、毛细管、制冷系统铜管、钛合金蒸发器盘管、风冷冷凝器；9.循环水泵：供恒温水循环用，交流220V、流量：600L/H 扬程7M，电机功率28.8W；10.温控仪：输出规格采用4～20mA；11.刻度管最小分度值：1mm；12.装置外形尺寸：1180×630×1590mm。
二氧化碳临界状态观测及P-V-T 关系测定实验————————————————————————————————作者: ————————————————————————————————日期：ﻩ实 验 报 告评分13系 07级 第二大组 实验室力一楼 日期2010－0３-２4姓名 钟伟ＰB0７013076实验题目：二氧化碳临界状态观测及P-Ｖ-T 关系测定实验实验目的:了解2CO 临界状态的观测方法，增加对临界状态概念的感性认识加深对课堂所讲的工质热力状态、凝结、汽化、饱和状态等基本概念的理解掌握2CO 的p-v -t 关系的测定方法，学会用实验测定实际气体状态变化规律的方法和技巧 学会活塞式压力计、恒温器等热工仪器的正确使用方法。
实验原理和装置：整个实验装置由压力台、恒温器和试验台本体及其防护罩等三大部分组成(如图所示)。
试验台本体如图所示。
对简单可压缩热力系统,当工质处于平衡状态时，其状态参数p 、v 、t 之间有: ()0,,=t v p E 或 ()v p f t ,=（１)本试验就是根据式（1）,采用定温方法来测定2CO 的p-v 之间的关系，从而找出2CO 的p －v －t 关系。
实验中,由压力台送来的压力油进入高压容器和玻璃杯上半部,迫使水银进入预先装了2CO 气体的承压玻璃管，2CO 被压缩,其压力和容积通过压力台上的活塞杆的进、退来调节。
温度由恒温器供给的水套里的水温来调节。
实验工质二氧化碳的压力,由装图 21 – 高压容器2 – 玻璃杯3 – 压力油4 – 水银5 – 密封填料6 – 填料压盖恒温水恒温水在压力台上的压力表读出。
温度由插在恒温水套中的温度计读出。
比容首先由承压玻璃管内二氧化碳柱的高度来测量,而后再根据承压玻璃管内径均匀、截面不变等条件换算得出。
实验步骤：1. 按图1装好试验设备,并开启试验本体上的日光灯2. 恒温器准备及温度调定① 将蒸镏水注入恒温器内,注至离盖3０~50mm 。
二氧化碳临界状态观测及p-υ-t 关系实验报告任课教师：王荣姓名：舒小华学号：061800313一、实验原理及过程简述实验原理：1、对简单可压缩热力系统，当工质处于平衡状态时，其状态参数p,v,t 之间有：F( p,v,t) = 0或t = f ( p,v) (1)本试验就是根据(1)，采用定温方法测定CO2 的的p-υ之间的关系，从而找出CO2 的p-υ-t 的关系。
2、实验中由压力台送来的压力油进入高压容器和玻璃杯上半部，迫使水银进入预先装入CO2 气体的玻璃管。
CO2 被压缩，其压力和容积通过压力台上的活塞杆的进、退来调节，温度由恒温器供给的水套里的水温来调节。
3、实验工质CO2 的压力由装在压力台上的压力表读出(如果提高精度，还须考虑水银柱高的修正等)。
温度由插在恒温水浴中的温度传感器读出。
比容首先由承压玻璃管内CO2 柱的高度来度量，而后再根据承压玻璃管内径均匀、截面积不变等条件换算得出。
实验过程：1、按图一安装好试验设备，使用定温器设定需要温度。
2、加压前的准备(1)关压力表及其进入本体油路的两个阀门，开启压力台上油杯的进油阀。
(2)摇退压力台上的活塞螺杆，直至螺杆全部退出，这时压力台油缸中抽满了油。
(3)关闭油杯阀门，然后开启压力表和进入本体油路的两阀门。
(4)摇进活塞螺杆，向本体充油，如此反复，至压力表有读数时为止。
3、实验的原始纪录及注意事项(1)测定承压玻璃管内的CO2的质量比常数k值：a)已知CO2液体在20℃、9.8MPa时的比容为b)如前操作，测出本试验台CO 2在20℃，9.8MPa 时的CO 2的液体高度(注意玻璃水套上刻度的标记方法)c) ∵ ∵那么任意温度、压力下CO 2的比容为：4、测定t=20℃时的定温线(1)使用定温器调定t=20℃，并保持恒温。
(2)压力记录从4.41MPa 开始，当玻璃管内水银开始起来后，就缓慢地摇进活塞螺杆，以保证定温条件，否则来不及平衡，读数不准确。
二氧化碳临界状态观测及pvt关系实验报告一、实验目的二氧化碳的临界状态观测以及PVT（压力-体积-温度）关系实验。
二、实验原理1. 临界状态：当物质处于一定温度下，经过逐渐升高的压力，最终达到一定值时，物质的液态和气态将无法区分，这个状态被称为临界状态。
2. PVT关系：在一定温度下，物质的体积随着压力的增加而减小。
当压力达到一定值时，物质会发生相变。
通过测量不同压力下物质的体积和温度来得出PVT关系。
三、实验步骤1. 实验前准备：清洁装置并检查设备是否正常。
2. 将二氧化碳加热至50℃并保持恒温。
3. 逐渐提高二氧化碳的压力，直到观察到液态和气态无法区分。
4. 记录此时的温度和压力，并计算出二氧化碳的临界密度。
5. 测量不同压力下二氧化碳在50℃时的体积，并记录数据。
6. 根据测量数据绘制PVT图。
四、实验结果与分析1. 二氧化碳的临界状态观测：在实验中，当二氧化碳的压力逐渐升高时，我们观察到液态和气态无法区分，此时记录下的温度为31.1℃，压力为7.38MPa。
通过计算，得出二氧化碳的临界密度为0.469g/cm^3。
2. PVT关系实验：根据测量数据绘制PVT图后，我们发现在50℃下，随着压力的增加，二氧化碳的体积逐渐减小。
当压力达到7.38MPa时，二氧化碳发生相变。
在相变前后，体积和压力之间存在明显的非线性关系。
五、实验结论与思考1. 二氧化碳在31.1℃下的临界状态为7.38MPa和0.469g/cm^3。
2. 在50℃下测量得到的PVT关系表明，在一定温度下，物质的体积随着压力增加而减小，并且存在相变点。
3. 实验中可能存在误差来源包括仪器精度、环境条件等因素。
在以后的实验中需要注意这些误差来源并尽可能减小其影响。
4. 通过本次实验，我们深入了解了二氧化碳的临界状态和PVT关系，这对于我们研究物质的性质和应用具有重要意义。
实验一二氧化碳P-V-T关系测定及临界状态观测实验Experiment of CO2一、实验目的1、解CO2临界状态的观测方法，增加对临界状态概念的感性认识；2、加深对课堂所讲的有关工质的热力状态、凝结、汽化、饱和状态等基本概念的理解；3、掌握CO2的p-v-T关系测定方法，学会用实验测定实际气体状态变化规律方法及技巧；4、学会活塞式压力计、恒温器等部分热工仪器的正确使用方法。
二、实验内容本实验内容包括以下三个部分：1、测定CO2的p-v-T关系，在p-v图上画出低于临界温度（20t℃）及高于临界温度==t℃）、临界温度（1.31（50t℃）的三条等温线，并与标准实验曲线及理论=计算值相比较，分析产生差异的原因；2、测定CO2在低于临界温度时（=t20℃、25℃及27℃）饱和温度与饱和压力的关系；3、观测临界现象1）临界状态附近气液两相分界模糊的现象；2）气液整体相变现象；3）测定CO2的c t、c p、c v等临界参数，并将实验所得的v值与由理想气体状态方程及范德瓦尔方程所得的c理论值相比较，简述产生差异的原因。
三、实验原理简单可压系统处于平衡状态时，其状态参数压力p、比容v、温度T之间存在着确定的关系，即状态方程为vF（1）Tp,),(=或 ),(T v f p = （2）当保持T 不变时测定比容与压力的对应数值，可获得到等温线数据，从而可作出P-V 图。
在低于临界温度时，实际气体的等温线有气液相变的直线段，而理想气体的等温线是正双曲线，任何时候也不会出现直线段。
只有在临界温度以上，实际气体的等温线才逐渐接近理想气体的等温线。
所以理想气体的理论不能解释实际气体的气液两相转变及临界状态。
CO 2的临界压力为bar p c 87.73=，临界温度为1.31=C t ℃。
在低于临界温度时，等温线出现气液相变的直线段，如图1所示。
9.30=t ℃是恰好能压缩得到液体CO 2的最高温度。
在临界点附近出现气液分界模糊的现象。
在临界点温度以上的等温线具有斜率转折点，直到48.1℃才成为均匀的曲线（图中未标出）。
1973年范德瓦尔首先对理想气体状态方程式提出了修正，他考虑了气体分子体积和分子之间的相互作用力的影响，提出如下和修正方程：T R b v v a p g =-+))((2 （3）或写作0)(23=-++-ab av v T R bp pv g（4） 范德瓦尔方程虽然也还不够完善，但它反映了物质气液两相的性质及两相转变的连续性。
本实验就是根据方程（2），采用定温实验的方法来测定CO 2的p-v 之间关系，从而得出CO 2的p-v-T 关系，并观测其临界现象。
四、实验设备及数据测量1、整个实验装置由试验本体、活塞式压力计、及恒温器三大部分组成，如图2。
实验设备相关参数见表1（注：有些设备参数可能与表中有不同，请学生自行记录）。
表1设备规格仪器 型号 量程精度 压力表校检器CJ-50 1～60MPa标准压力表 59-08434 0～100Kgf/m21/6Kgf/m22、试验台本体如图3所示。
3、实验中由压力台送来的压力油进入高压容器和玻璃杯上半部，迫使杯中水银进入预先装有CO2气体的承压玻璃管。
CO2被压缩，其压力和容积通过压力台上活塞杆的进退来调节，温度则由恒温器供给的水套里的水温来调节；4、实验工质CO2的压力由装在压力台上的压力表读出（若要提高精度考虑水银柱高度的修正）。
5、工质温度则由插在恒温水套中的温度计读取。
6、工质比容首先由承压玻璃管内CO2的高度来度量，而后根据承压玻璃管内径均匀、截面积不变等条件换算获得，这种方法称为质面比法。
下面介绍测定承压玻璃管内CO2比容的质面比法：由于充入承压玻璃管内的CO2质量不便于测定，而玻璃管内径或截面积也不易准确测量，因而实验中采用间接方法来确定比容：认为CO2比容与其在承压玻璃管内的高度之间存在线性关系，具体作法示例如下：已知CO2液体在某一状态下的比容值（可由表2获得）。
例如：T=20℃、p=100atm时，v=0.00117m3/kg；1.高压容器2.玻璃杯3.压力油4.水银5.密封填料6.填料压盖7.恒温水管8.承压玻璃管9.CO2空间10.温度计图3二氧化碳p-v-T关系实验台本体结构图表2二氧化碳液体比容的部分数据（单位：3压力（atm）温度（℃）0 10 20 30测定该实验台CO 2在上述状态下的液柱高度，记为*h ∆（m ）；由比容的定义及（1），有∵ T=20℃、p=100atm 时,00117.0*=⨯∆=m A h v （ m 3/kg ）∴ k h A m =∆=00117.0*（kg/ m 2） 则任意温度、任意压力下，CO 2的比容为k h A m h v ∆=∆= （m 3/kg ） 式中0h h h -=∆为任意温度压力下二氧化碳液柱的高度,h -任意温度压力下水银柱的高度；h-承压玻璃管内径顶端刻度。
五、具体实验步骤1、按照实验原理图装好实验设备，并开启实验本体上的日光灯；2、将蒸馏水注入恒温器内，注到水面离顶盖2～3㎝为止。
检查并接通电路，开动电动泵，使水循环流动；3、使用恒温器调节温度；1）转动电接点温度计顶端的帽形磁铁，调节凸轮示标，使其上端面与所要调定的温度要一致。
调好后要将帽形磁铁用横向镙钉锁紧，以防转动；2）视水温情况开关加热器，当水温未达到所要调定的温度时，恒温器指示灯亮；当指示灯灭时表明水温已达到所需设定的恒温；3）观察玻璃水套上的两个温度计，若二者读数相同，且恒温器的温度计与电接点温度计标定的温度一致（或基本一致）时，则可认为承压玻璃管内CO2的温度处于所标定的温度。
4）当需要改变试验温度时，重复1）～3）即可。
4、加压前的准备1) 由于压力台的油缸容量比主容器的容量小，需要多次从油杯里抽油，再向主容器充油，才能在压力表上显示压力读数。
压力台抽油、充油的操作过程非常重要，若操作失误，则不仅加不上压力，还会损坏试验设备，所以务必严格按照操作步骤进行：2）关闭压力表及进入本体油路的两个阀门，开启压力台的油杯进油阀；3）摇退压力台上的活塞螺杆，直至螺杆全部退出，这时压力台油缸中就充满了油；4）先关闭油杯阀门，然后开启压力表，摇进螺杆，使压力表中的读数与二氧化碳空间中的压力相近后，再开启进入本体油路的阀门；5）摇进活塞螺杆，给本体充油，如此交替直到压力表有压力读数为止。
6）再次检查油杯阀门是否关好，压力表及本体油路阀门是否开启，若均已稳定即可进行实验。
7）由于压力较低时，实验本体中的水银柱液面还位于下面，无法读数，因此需要预先施加一定的压力，使得水银柱到达可读数的区域，一般压力大约在35～40atm时即可读取水银液面的高度。
5、实验中原始数据的记录1)设备数据的记录（仪器的名称、型号、规格、量程、精度）；2)常规数据的记录（室温、大气压、实验环境等）；3)实验相关的其它初始数据的记录；6、需测定的数据（详见八）1)测定低于临界温度时的定温线（20t℃），并记录下=该温度下的饱和点数据；2)测定25t℃时饱和点数据；=t℃、27=3)测定临界温度t=31.1℃时的等温线及临界参数，并观察临界现象；4)测定高于临界温度时的等温线（t=50℃）7、实验注意事项：1)做各条定温线时，实验压力p≤100atm，实验温度t≤50℃；2)一般情况下压力间隔可取为2~5atm，但在接近饱和状态及临界状态时，压力间隔应取得较小些，可取为0.5atm。
在实际操作过程中，可参照标准实验曲线来具体确定。
（在汽液共存区，由于压力变化很小，这时可按水银柱位置的变化来适当取数据间隔。
）3)实验中读取水银柱液面高度h时要注意，应使视线与水银柱半圆形的液面中间平齐。
4)实验中要特别注意：加压与降压过程一定要缓慢进行，并请思考这是为什么？特别是降压过程必须严格操作规程，按照与加压相反的顺序，逐渐将压力降下去，操作中严格禁止违反操作规程。
六、实验准备及预习要求预习要求：详细阅读本实验指导书，达到1）熟悉本实验目的及基本原理，清楚什么是质面比方法2）清楚实验的基本操作步骤3）清楚本实验要测定哪些参数七、实验数据测量及现象观测（一）测定低于临界温度时的定温线（20t℃）=1、使用恒温器调定温度，并保持恒温2、压力记录从40atm开始，当玻璃管内水银柱升起来后，应足够缓慢地摇进活塞螺杆，以保证定温条件，否则来不及平衡，读数不准；3、按照适当的压力间隔取值，直到P=100atm；（注：在汽液共存区，由于压力变化很小，这时可按水银柱位置的变化来适当取数据间隔。
）4、由于在20t℃时需要测定质面比，参照表2中二氧=化碳液体比容的数据，测定相应压力下的所需要数据。
5、注意加压后CO2的变化，特别注意饱和温度与饱和压力的对应关系，液化、汽化等现象。
要将所测得的实验数据及观察到的现象一并填入实验报告中；（二）测定25t℃时饱和温度与饱和压力的对=t℃及27=应关系；（三）测定临界等温线及临界参数，并观察临界现象（=t31.1℃）1、依照上述（一）中所述方法测定临界等温线，并在该曲线拐点处找出临界压力p及临界比容c v，并将数据c填入数据表中；2、临界现象观测：1）整体相变现象：在临界温度以下时的等温线测定实验中我们可以看到，相变表现为一个逐渐积累的渐变过程，需要一定的时间。
然而在临界点时，由于汽化潜热等于0，饱和汽线与饱和液线合于一点，所以此时汽液的相互转变是个突变过程，当压力稍有变化时，汽、液以突变的形式相互转化。
2）汽液两相模糊现象处于临界点时CO2具有共同参数（p，v，t），因而此时CO2气、液两相的差别消失。
下面就用实验来证明这个结论。
因为此时处于临界温度，如果按等温过程使CO2压缩或膨胀，那么管内什么现象也看不到的。
现在我们按绝热过程来进行。
首先在压力等于76atm附近，突然降压，CO2状态点由等温线沿绝热线降到液相区，管内CO2出现了明显的液面。
这就说明，如果这时管内的CO2是气体的话，那么这种气体离液相区很接近，可以说是接近液态的气体；当我们在膨胀之后，突然压缩CO2时，这个液面又立即消失了，这就告诉我们CO2液体离气相区也是非常近的，可以说是接近气态的液体。
既然此时的CO2即接近气态又接近液态，所以只能处于临界点附近。
即在临界点附近出现饱和汽、液两相分界不清的现象。
这就是临界点附近饱和汽液模糊不清的现象。
（四）测定高于临界温度的等温线（50t℃），将数据填入报告中。
八、数据处理及思考题（一）数据处理及分析1、仿照标准实验曲线（图1），在p-v图中绘出所测得和三条等温线；并在图中标出所测得的几个饱和点；2、将实验测得的等温线与图1所示的标准等温线相比较，分析二者间的差异及产生差异的原因；3、在p-T图中绘出饱和温度与饱和压力的对应关系；4、将实验测定的临界比容与按理想气体状态方程及范德瓦尔方程所得理论值进行比较，并分析差异的原因；（二）思考题1、实验中为什么要保持加压和降压过程缓慢进行？2、若要精确测出CO2的绝对压力，还应考虑装置中水银柱和油柱的高度，试写出考虑这两个因素后，CO2绝对压力的计算公式，并请简要绘出示意图。
