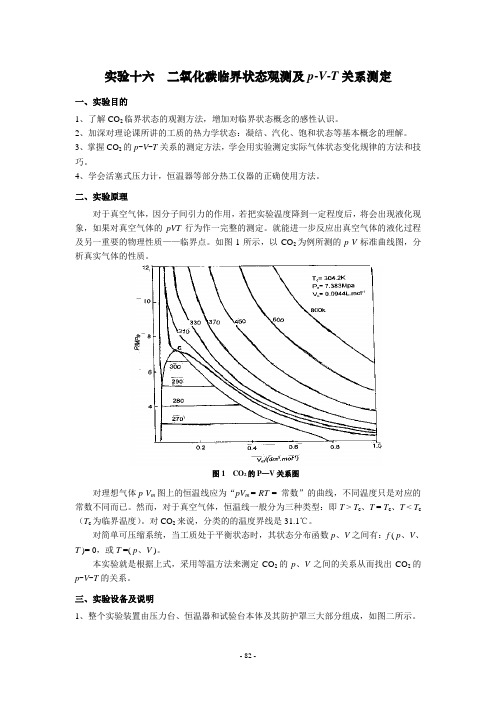

实验十六二氧化碳临界状态观测及p-V-T关系测定一、实验目的1、了解CO2临界状态的观测方法，增加对临界状态概念的感性认识。
2、加深对理论课所讲的工质的热力学状态：凝结、汽化、饱和状态等基本概念的理解。
3、掌握CO2的p-V-T关系的测定方法，学会用实验测定实际气体状态变化规律的方法和技巧。
4、学会活塞式压力计，恒温器等部分热工仪器的正确使用方法。
二、实验原理对于真空气体，因分子间引力的作用，若把实验温度降到一定程度后，将会出现液化现象，如果对真空气体的pVT行为作一完整的测定。
就能进一步反应出真空气体的液化过程及另一重要的物理性质——临界点。
如图1所示，以CO2为例所测的p-V标准曲线图，分析真实气体的性质。
图1 CO2的P—V关系图对理想气体p-V m图上的恒温线应为“pV m= RT = 常数”的曲线，不同温度只是对应的常数不同而已。
然而，对于真空气体，恒温线一般分为三种类型：即T > T c、T = T c、T < T c （T c为临界温度）。
对CO2来说，分类的的温度界线是31.1℃。
对简单可压缩系统，当工质处于平衡状态时，其状态分布函数p、V之间有：f ( p、V、T )= 0，或T =( p、V )。
本实验就是根据上式，采用等温方法来测定CO2的p、V之间的关系从而找出CO2的p-V-T的关系。
三、实验设备及说明1、整个实验装置由压力台、恒温器和试验台本体及其防护罩三大部分组成，如图二所示。
图2 CO2试验系统图1-恒温水浴2-恒温水套3-温度计4-承压玻璃管（水银、CO2）5-摇把6-压力计7-油杯阀门进8-进本体油路的控制阀门9-压力表阀门10-高压容器11-油缸2、实验中由压力台送来的压力油进入高压容器的玻璃杯上部，有水银进入预先装带CO2气体的承压玻璃管CO2被压缩。
其中容积是通过压力台上的活塞杆的进退来调节，温度由恒温器供水夹套里的水温来调节。
3、实验工质二氧化碳的压力由装在压力台上的压力表读出，温度由插在恒温水套中的温度计读出。
气液相平衡实验
一、实验目的
1、掌握常压下互溶体系汽液平衡数据的测试方法。
2、用阿贝折光仪分析汽、液相组成：确定液相组成的活度系数与组成的关系。
二、实验原理
用循环法测量互溶体系汽液平衡数据，溶液在蒸馏器A中加热沸腾。
产生的蒸馏经过蒸汽导管冷凝在接收器B中，又经过液体导管返回蒸馏器A中蒸馏，故此循环，最终达到一个稳定状态，此时蒸馏器A中产生的组成和量恒定不变，蒸馏器的沸腾温度也不会变，即达到了汽液平衡的温度，称为平衡温度，分别从蒸馏器和接受器中取样分析其浓度即得到平衡液相和汽相的组成。
溶液的组成采用测折光率的方法分析。
折光率是物质的一个特征数值，溶液的折光率与组成，温度有关。
因此预先通过测定已知浓度的溶液在一定温度下的光率，做出折射率，组成工作曲线，然后再由汽液平衡样品的折射率从曲线上内插确定浓度。
二、实验设备。
二氧化碳临界状态观测及p-v-T关系实验1.实验目的（1）了解CO2临界状态的观测方法，增加对临界状态概念的感性认识。
（2）加深对课堂所讲的工质的热力状态、凝结、汽化、饱和状态等基本概念的理解。
（3）掌握CO2的p-v-T关系的测定方法，学会用实验测定实际气体状态变化规律的方法和技巧。
（4）学会活塞式压力计、恒温器等部分热工仪器的正确使用方法。
2.实验装置（1）整个实验装置由压力台，恒温器和试验本体及其防护罩三大部分组成，（2）对简单可压缩热力系统，当工质处于平衡状态时，其状态参数p、v、T 之间有：F(p，v，T) = 0或 T = f (p，v)， 1）本试验就是根据式1)，采用定温方法来测定CO2的p-v之间的关系。
从而找出CO2的p-v-T之间的关系。
（3）实验中由压力台送来的压力油进入高压容器和玻璃杯上半部，迫使水银进入先装了CO2气体的承压玻璃管。
CO2被压缩，其压力和容积通过压力台上的活塞的进、退来调节，温度由恒温器供给的水套里的水温来调节。
实验工质二氧化碳的压力由装在压力台上的压力表读出(如要提高精度可由加在活塞转盘上的平衡砝码读出，并考虑水银柱高度的修正)。
温度由插在恒温水套中的温度计读出。
比体积首先由承压玻璃管内二氧化碳柱的高度来度量，而后再根据承压玻璃内径均匀、截面积不变等条件换算得出。
3.实验步骤（1）按图1.1装好试验设备，并开启试验本体上的日光灯。
（2）使用恒温器调定温度（3）①将蒸馏水注入恒温器内，注至离盖30～50mm为止。
检查并接通电路，开动电动泵，使水循环对流。
②旋转电接点温度计顶端的帽形磁铁调动凸轮示标使凸轮上端面与所要调定的温度一致，要将帽形磁铁用横向螺钉锁紧，以防转动。
③视水温情况，开、关加热器，当水温未达到要调定的温度时，恒温器指示灯是亮的，当指示灯时亮时灭时，说明温度已达到所需恒温。
④观察玻璃水套上两支温度计，若其读数相同且与恒温器上的温度计及电接点温度计标定的温度一致时(或基本一致)则可(近似)认为承压玻璃管内的CO2的温度处于所标定的温度。
二氧化碳临界状态观测及P-V-T关系测定实验实验报告评分13系 07级第二大组实验室力一楼日期2010-03-24姓名钟伟PB07013076实验题目：二氧化碳临界状态观测及P-V-T关系测定实验CO临界状态的观测方法，增加对临界状态概念的感性认识实验目的：了解2加深对课堂所讲的工质热力状态、凝结、汽化、饱和状态等基本概念的理解CO的p-v-t 关系的测定方法，学会用实验测定实际气体状态变化规律的方掌握2法和技巧学会活塞式压力计、恒温器等热工仪器的正确使用方法。
实验原理和装置:整个实验装置由压力台、恒温器和试验台本体及其防护罩等三大部分组成（如图所示）。
试验台本体如图所示。
对简单可压缩热力系统，当工质处于平衡状态时，其状态参数p、v、t之间有：()0fE或()v pt,= (1)t,,=vp本试验就是根据式（1），采用定温方法来测定2CO 的p-v 之间的关系，从而找出2CO 的p-v -t 关系。
实验中，由压力台送来的压力油进入高压容器和玻璃杯上半部，迫使水银进入预先装了2CO 气体的承压玻璃管，2CO 被压缩，其压力和容积通过压力台上的活塞杆的进、退来调节。
温度由恒温器供给的水套里的水温来调节。
实验工质二氧化碳的压力，由装在压力台上的压力表读出。
温度由插在恒温水套中的温度计读出。
比容首先由承压玻璃管内二氧化碳柱的高度来测量，而后再根据承压玻璃管内径均匀、截面不变等条件换算得出。
实验步骤：1. 按图1装好试验设备，并开启试验本体上的日光灯2. 恒温器准备及温度调定① 将蒸镏水注入恒温器内，注至离盖30~50mm 。
检查并接通电路，开动电动泵，使水循环对流。
图 21 – 高压容器2 – 玻璃杯3 – 压力油4 – 水银5 – 密封填料6 – 填料压盖7 – 恒温水套8 – 承压玻璃管9 – CO2空间 10 – 温度计。
恒温水恒温水②旋转电接点温度计顶端的帽形磁铁，调动凸轮示标，使凸轮上端面与所要调定的温度一致，再将帽形磁铁用横向螺钉锁紧，以防转动。
已经求出K=28.21kg/m3,则可以求出任意温度、压力下二氧化碳的比容：V=Δh/k 求出结果见下表：表2-不同温度下P-V 关系20℃ 27.5 ℃ 31.7℃ 37℃ h(cm)v(m3/k g)P(MP a)h(cm) v(m3/kg)P(MPa )h(cm) v(m3/kg)P(MP a)h(cm)v(m3/k g)P(MPa)5.79 0.00124 8.736.20 0.00138 8.41 14.23 0.00423 6.82 8.36 0.00215 8.89 5.90 0.001287.54 6.38 0.00145 7.30 12.17 0.0035 7.02 9.52 0.002568.51 6.03 0.00132 6.21 6.48 0.00148 6.919.01 0.00238 7.19 10.60 0.00294 8.01 6.14 0.00136 5.81 6.60 0.00152 6.60 8.09 0.00205 7.21 14.49 0.00432 7.31 6.18 0.00138 5.57 8.910.002346.607.43 0.00182 7.61 16.26 0.00495 6.9 7.40 0.00181 5.57 11.21 0.00316 6.60 7.39 0.00188.15 18.59 0.00578 6.49 8.90 0.00234 5.57 13.42 0.00394 6.60 7.32 0.00178 8.6 20.80 0.00656 6.19 16.80 0.00514 5.57 16.42 0.00501 6.29 19.88 0.00623 5.25 19.52 0.00611 5.79 21.39 0.00677 5.11 21.02 0.00664 5.50 23.820.00763 4.80根据此表作图，便可以得到实验测得的等温线，如图2所示：456789100.0010.0020.0030.0040.0050.0060.0070.0080.009图2-实验测得等温线附上标准等温线（文献查得）如图3所示:图3-标准等温线将两图进行对比并分析原因：可以观察到所得图能够大体上反映出标准图的整体趋势，较为相似。
二氧化碳临界状态观测及pvt关系测定概述二氧化碳（CO2）是一种广泛应用于许多领域的重要工业气体。
为了深入了解其行为和特性，需要进行相应的实验研究。
本文旨在介绍CO2的临界状态观测和PVT（压力、容积、温度）关系测定的方法及其结果。
实验设计实验的首要部分是测定CO2的临界状态。
临界点是物理学和化学学中的基本概念之一，指的是物质在特定温度和压力下变成气相或液相的条件下的状态。
在CO2的临界状态下，液体和气体之间的界面将消失，即液体和气体将具有相同的密度和折射率。
CO2的临界状态可以通过变压法或变温法两种方法来测定。
变压法：首先将CO2装入一个加热器中，然后使用恒定的体积发生器将空气推出。
当CO2的压力高于临界点压力时，CO2的压缩率将减少。
当压力低于临界点时，CO2的压缩率将增加。
通过不断改变压力，直到找到压力等于临界点压力的点，记录相应的体积和温度。
随着压力逐渐逼近临界点，CO2的密度将不断增加，因此固定的体积将能够容纳更多的物质。
同时，CO2的均压率也会随着温度的升高而下降。
变温法：在该方法中，CO2的压力将保持不变。
随着温度逐渐升高，CO2的密度将不断减小，因此具有相同体积的CO2气体将占据更大的空间。
当温度达到临界点时，CO2的密度将达到其最小值，并且液体和气体阶段不再区分。
此时，测定相应的体积和温度。
第二个实验目的是测定CO2的PVT关系。
这被认为是将实验测量的温度、压力和容积数据和理论计算之间的比较。
通过这些测量，可以确定物质的状态方程和其他要素，这可以用于预测物质的特性和行为。
测量过程为了进行实验，使用石英玻璃管作为高压容器，该容器可以在高达300个大气压的压力下工作，并且具有胶带衬里以确保材料的完整性。
之后将必要量的CO2注入其中，并通过自然升温达到目标温度。
然后，通过记录压力和容积的变化来跟踪CO2的状态。
结果和讨论CO2的临界点压力被测定为7.4 MPa，临界温度为31.2℃。
二氧化碳pvt关系测定及其临界状态观测二氧化碳的PVT关系是指其在压力（P）、体积（V）和温度（T）之间的相互关系。
测定二氧化碳的PVT关系是了解其物理性质的重要手段，对于工业过程控制、气体储存运输、环境监测等领域具有重要意义。
要测定二氧化碳的PVT关系，通常需要采用实验方法。
在实验中，可以通过控制温度、压力和体积等参数，测量二氧化碳在不同条件下的物理性质，如密度、比热容、热导率等。
通过这些测量数据，可以推导出二氧化碳的PVT关系。
在测定二氧化碳的PVT关系时，需要注意其临界状态。
临界状态是物质在特定温度和压力下的特殊状态，此时物质的气相和液相界限消失，无法通过常规方法区分气态和液态。
二氧化碳的临界状态具有以下特点：1.临界温度：二氧化碳的临界温度为31.1℃。
当温度高于临界温度时，无论压力如何，二氧化碳都只表现为气态；当温度低于临界温度时，随着压力的升高，二氧化碳将逐渐呈现液态。
2.临界压力：二氧化碳的临界压力为7.38MPa。
当压力高于临界压力时，无论温度如何，二氧化碳都只表现为液态；当压力低于临界压力时，随着温度的升高，二氧化碳将逐渐呈现气态。
在测定二氧化碳的PVT关系时，需要注意控制实验条件，特别是温度和压力，以避免达到临界状态。
一旦达到临界状态，二氧化碳的气液相界限消失，常规的测量方法将无法准确测定其PVT关系。
为了观测二氧化碳的临界状态，可以采用高温高压实验设备。
在这些实验设备中，可以将二氧化碳置于高温高压的环境中，并通过监测其物理性质的变化来观测其临界状态。
需要注意的是，由于临界状态的特殊性，观测过程中需要采用特殊的测量方法和仪器，如光电容积仪、超声波流量计等。
除了实验观测外，还可以通过理论计算来预测二氧化碳的PVT 关系和临界状态。
常用的理论模型包括理想气体状态方程、范德瓦尔方程等。
通过将这些理论模型应用于二氧化碳的PVT关系计算中，可以预测其在不同条件下的物理性质和行为特性。
综上所述，二氧化碳的PVT关系测定及其临界状态观测是了解其物理性质的重要手段。
二氧化碳临界状态观测及p-v-t关系测定一．实验目的1.测定二氧化碳的P-V-T关系，观察临界现象，测定其临界参数（P_C、V_C、T_C）；2.测定二氧化碳在不同压力下饱和蒸汽和饱和液体的比容；3.测定二氧化碳饱和温度和饱和压力的对应关系。
二．技术参数1.高压容器用45号钢一次性加工成型，表面采用镀铬处理，内部装有玻璃容器；2.白色透明有机玻璃保护罩，35cm×35cm×70.5cm；3.照明日光灯：节能灯管，功率：15W色调RR；4.压力校验仪：配有压力表、油杯、检验压力范围0-60MPa，基本误差：实际测量值的±0.05%，可设定最高压力，比容：0.001～0.012m^3⁄kg；5.精密压力表：型号DAYOUU-150,表盘同时显示MPa测量范围0-16MPa和kgf/cm²测量范围0-160kgf/cm²基本误差±0.4%；6.恒温水箱：白色12mm厚PP板制作而成，外形尺寸：33cm×22cm ×32cm，内设两根1000W的加热棒和铜-康铜的热电偶，温度显示分辨率0.1℃，恒温水箱可调节控温，控温精度±1℃；7.温度传感器：铜-康铜的热电偶，测温范围-40～133℃，Ⅰ级精度，数显温度表温度显示分辨率0.1℃；8.制冷系统：实验台配备压缩机制冷系统，可提供0-50℃实验所需水温，制冷机组可快速降温，降温温度可以自行设定低于环境的实时温度。
制冷系统配备1HP制冷压缩机，环保氟利昂/R134a，制冷剂压力表、高低压断路器、毛细管、制冷系统铜管、钛合金蒸发器盘管、风冷冷凝器；9.循环水泵：供恒温水循环用，交流220V、流量：600L/H 扬程7M，电机功率28.8W；10.温控仪：输出规格采用4～20mA；11.刻度管最小分度值：1mm；12.装置外形尺寸：1180×630×1590mm。
