机械原理凸轮结构

凸轮机构的设计一、简介凸轮机构是由凸轮，从动件和机架三个基本构件组成的高副机构。

凸轮是一个具有曲线轮廓或凹槽的构件，一般为主动件，作等速回转运动或往复直线运动。

与凸轮轮廓接触，并传递动力和实现预定的运动规律的构件，一般做往复直线运动或摆动，称为从动件。

凸轮机构在应用中的基本特点在于能使从动件获得较复杂的运动规律。

因为从动件的运动规律取决于凸轮轮廓曲线，所以在应用时，只要根据从动件的运动规律来设计凸轮的轮廓曲线就可以了。

凸轮机构广泛应用于各种自动机械、仪器和操纵控制装置。

凸轮机构之所以得到如此广泛的应用，主要是由于凸轮机构可以实现各种复杂的运动要求，而且结构简单、紧凑。

二、凸轮机构的工作原理由凸轮的回转运动或往复运动推动从动件作规定往复移动或摆动的机构。

凸轮具有曲线轮廓或凹槽，有盘形凸轮、圆柱凸轮和移动凸轮等，其中圆柱凸轮的凹槽曲线是空间曲线，因而属于空间凸轮。

从动件与凸轮作点接触或线接触，有滚子从动件、平底从动件和尖端从动件等。

尖端从动件能与任意复杂的凸轮轮廓保持接触，可实现任意运动，但尖端容易磨损，适用于传力较小的低速机构中。

为了使从动件与凸轮始终保持接触，可采用弹簧或施加重力。

具有凹槽的凸轮可使从动件传递确定的运动，为确动凸轮的一种。

一般情况下凸轮是主动的，但也有从动或固定的凸轮。

多数凸轮是单自由度的，但也有双自由度的劈锥凸轮。

凸轮机构结构紧凑，最适用于要求从动件作间歇运动的场合。

它与液压和气动的类似机构比较，运动可靠，因此在自动机床、内燃机、印刷机和纺织机中得到广泛应用。

但凸轮机构易磨损，有噪声，高速凸轮的设计比较复杂，制造要求较高。

一、工作过程和参数在凸轮机构中最常见的运动形式为凸轮机构作等速回转运动，从动件往复移动。

以图6-8为例（对心外轮廓盘形凸轮机构）。

首先介绍一下本图中各构件的名称。

1，运动分析：停CA4ϕ2、参数①推程（升程）-- 从动件自最低位置升到最高位置的过程 ②推程角（升程角）--推动从动件实现推程时的凸轮转角（ϕ1） ③回程 -- 从动件自最高位置升到最低位置的过程 ④回程角 --从动件从最高位置回到最低位置时的 凸轮转角（ϕ3）⑤远停角（远休止角）从动件在最高位置停止不动，与此对应的凸轮转角。

机械原理大作业凸轮机构设计一、凸轮机构概述凸轮机构是一种常见的传动机构，它通过凸轮的旋转运动，带动相应零件做直线或曲线运动。

凸轮机构具有结构简单、运动平稳、传递力矩大等优点，在各种机械设备中得到广泛应用。

二、凸轮基本结构1. 凸轮凸轮是凸起的圆柱体，通常安装在主轴上。

其表面通常为圆弧形或其他曲线形状，以便实现所需的运动规律。

2. 跟随件跟随件是与凸轮配合的零件，它们通过接触面与凸轮相互作用，并沿着规定的路径做直线或曲线运动。

跟随件可以是滑块、滚子、摇臂等。

3. 连杆连杆连接跟随件和被驱动部件，将跟随件的运动转化为被驱动部件所需的运动。

连杆可以是直杆、摇杆等。

三、凸轮机构设计要点1. 几何参数设计设计时需要确定凸轮半径、角度和曲率半径等参数，这些参数的选择将直接影响凸轮机构的运动规律和性能。

2. 运动规律设计根据被驱动部件的运动要求，选择合适的凸轮曲线形状，以实现所需的运动规律。

3. 稳定性设计在设计凸轮机构时，需要考虑其稳定性。

例如，在高速旋转时，可能会发生跟随件脱离凸轮或者产生振动等问题，因此需要采取相应措施提高稳定性。

4. 材料和制造工艺设计在材料和制造工艺方面，需要考虑凸轮机构所承受的载荷和工作环境等因素，选择合适的材料和制造工艺。

四、几种常见凸轮机构及其应用1. 摇臂式凸轮机构摇臂式凸轮机构由摇臂、连杆和被驱动部件组成。

它通常用于实现直线运动或旋转运动，并且具有结构简单、运动平稳等优点。

摇臂式凸轮机构广泛应用于各种机械设备中，如发动机气门控制系统、纺织设备等。

2. 滑块式凸轮机构滑块式凸轮机构由凸轮、滑块、连杆和被驱动部件组成。

它通常用于实现直线运动，并且具有结构简单、运动平稳等优点。

滑块式凸轮机构广泛应用于各种机械设备中，如冲压设备、印刷设备等。

3. 滚子式凸轮机构滚子式凸轮机构由凸轮、滚子、连杆和被驱动部件组成。

它通常用于实现圆弧形运动，并且具有运动平稳、传递力矩大等优点。

滚子式凸轮机构广泛应用于各种机械设备中，如汽车发动机气门控制系统等。

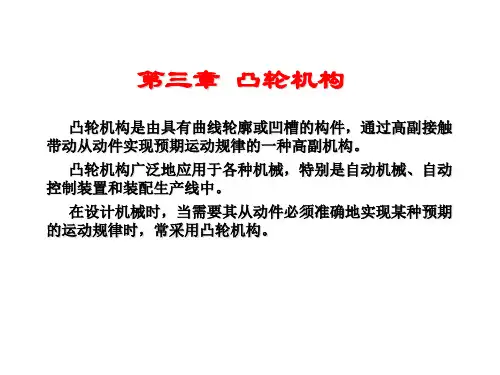

第三章凸轮机构及其设计§3-1 概述1 凸轮机构的基本组成及应用特点组成：凸轮、从动件、机架运动特征：主动件（凸轮）作匀角速回转，或作匀速直线运动，从动件能实现各种复杂的预期运动规律。

尖底直动从动件盘形凸轮机构、尖底摆动从动件盘形凸轮机构滚子直动从动件盘形凸轮机构、滚子摆动从动件盘形凸轮机构圆柱凸轮机构、移动凸轮机构、平底直动从动件盘形凸轮机构端面圆柱凸轮机构、内燃机配气凸轮机构优点：（1）从动件易于实现各种复杂的预期运动规律。

（2）结构简单、紧凑。

（3）便于设计。

缺点：（1）高副机构，点或线接触，压强大、易磨损，传力小。

（2）加工制造比低副机构困难。

应用：主要用于自动机械、自动控制中（如轻纺、印刷机械）。

2 凸轮机构的分类1．按凸轮形状分：盘型、移动、圆柱2．按从动件运动副元素分：尖底、滚子、平底、球面（P197）3．按从动件运动形式分：直动、摆动4．按从动件与凸轮维持接触的形式分：力封闭、形封闭3 凸轮机构的工作循环与运动学设计参数§3-2凸轮机构基本运动参数设计一．有关名词行程－从动件最大位移h。

推程－S↑的过程。

回程－S↓的过程。

推程运动角－从动件上升h，对应凸轮转过的角度。

远休止角－从动件停留在最远位置，对应凸轮转过的角度。

回程运动角－从动件下降h，对应凸轮转过的角度。

近休止角－从动件停留在低远位置，对应凸轮转过的角度。

一个运动循环凸轮：转过2π，从动件：升→停→降→停基圆－以理论廓线最小向径r0作的圆。

尖底从动件：理论廓线即是实际廓线。

滚子从动件：以理论廓线上任意点为圆心，作一系列滚子圆，其内包络线为实际廓线。

从动件位移线图——从动件位移S与凸轮转角 （或时间t）之间的对应关系曲线。

从动件速度线图——位移对时间的一次导数加速度线图——位移对时间的二次导数 统称从动件运动线图 度量基准（在理论廓线上）1）从动件位移S ：推程、回程均从最低位置度量。

2）凸轮转角δ：从行程开始对应的向径度量（以O 为圆心，O 至行程起始点为半径作弧与导路中心线相交得P 点，∠POX=δ）。

第六讲凸轮机构及其设计（一）凸轮机构的应用和分类一、凸轮机构1．组成：凸轮，推杆，机架。

2．优点：只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且机构简单紧凑。

缺点：凸轮廓线与推杆之间为点、线接触，易磨损，所以凸轮机构多用在传力不大的场合。

二、凸轮机构的分类1．按凸轮的形状分：盘形凸轮圆柱凸轮2．按推杆的形状分尖顶推杆：结构简单，能与复杂的凸轮轮廓保持接触，实现任意预期运动。

易遭磨损，只适用于作用力不大和速度较低的场合滚子推杆：滚动摩擦力小，承载力大，可用于传递较大的动力。

不能与凹槽的凸轮轮廓时时处处保持接触。

平底推杆：不考虑摩擦时，凸轮对推杆的作用力与从动件平底垂直，受力平稳；易形成油膜，润滑好；效率高。

不能与凹槽的凸轮轮廓时时处处保持接触。

3．按从动件的运动形式分（1）往复直线运动：直动推杆，又有对心和偏心式两种。

（2）往复摆动运动：摆动推杆，也有对心和偏心式两种。

4．根据凸轮与推杆接触方法不同分：（1）力封闭的凸轮机构：通过其它外力（如重力，弹性力）使推杆始终与凸轮保持接触，（2）几何形状封闭的凸轮机构：利用凸轮或推杆的特殊几何结构使凸轮与推杆始终保持接触。

①等宽凸轮机构② 等径凸轮机构③共轭凸轮（二）推杆的运动规律一、基本名词：以凸轮的回转轴心O 为圆心，以凸轮的最小半径r0为半径所作的圆称为凸轮的基圆，r0 称为基圆半径。

推程：当凸轮以角速度转动时，推杆被推到距凸轮转动中心最远的位置的过程称为推程。

推杆上升的最大距离称为推杆的行程，相应的凸轮转角称为推程运动角。

回程：推杆由最远位置回到起始位置的过程称为回程，对应的凸轮转角称为回程运动角。

休止：推杆处于静止不动的阶段。

推杆在最远处静止不动，对应的凸轮转角称为远休止角；推杆在最近处静止不动，对应的凸轮转角称为近休止角二、推杆常用的运动规律1．刚性冲击：推杆在运动开始和终止时，速度突变，加速度在理论上将出现瞬时的无穷大值，致使推杆产生非常大的惯性力，因而使凸轮受到极大冲击，这种冲击叫刚性冲击。

凸轮机构机械原理凸轮机构是一种重要的动力机构，常被用于驱动各种机械传动机构，如进气门、凸轮磨床等。

它是由凸轮、滑块、连杆等零件组成的，通过凸轮的回转运动，使滑块做直线或曲线运动，从而驱动其他机械零件进行工作。

凸轮机构具有结构简单、运动规律稳定、传动效果可靠等优点，因此在许多机械装置中得到了广泛应用。

凸轮机构的工作原理是凸轮的凸顶腔和滑块之间的相互作用。

常见的凸轮形状主要有圆形、椭圆形和正弦形等，在机械传动中起到不同形式的转动和直线动作。

在凸轮机构中，凸轮通过旋转或者平行移动来改变滑块的运动状态，使其在各个工作阶段完成不同的工作。

凸轮机构的运动是由凸轮的运动形状和滑块的连接方式共同决定的。

滑块的运动有直线运动和曲线运动两种形式。

当凸轮为圆形或椭圆形时，滑块呈现直线运动，这种凸轮机构被称为滚子机构；当凸轮为正弦形时，滑块呈现曲线运动，这种凸轮机构被称为滑块机构。

凸轮机构的滑块运动可分为快速行程和慢速行程两个阶段，通过凸轮的不同形状设计，可以实现不同的行程和速度要求。

凸轮机构的传动效果可靠并且具有一定的精度，这主要是由于滑块的运动轨迹是凸轮形状决定的。

滑块与凸轮之间的配合要求较高，一般要求其紧密配合，并采用润滑措施以减少磨损和噪声。

为了保证凸轮机构的正常运行，一般还需要加装一些辅助装置，如导向装置、回程装置等。

凸轮机构在应用中有很多种工作形式，如单凸轮、双凸轮、三凸轮等。

在设计凸轮机构时，需要考虑到工作的特点和要求，选择合适的凸轮形状和运动轨迹，以及相应的滑块、连杆等零件的结构参数。

凸轮机构的设计和制造需要考虑到许多因素，如传动比、工作精度、传动效率等。

为了使传动效果更好，一般会采用润滑措施，并且对关键部位进行加工和装配精度控制。

总之，凸轮机构是一种重要的动力机构，其工作原理是通过凸轮的回转运动，使滑块做直线或曲线运动，从而驱动其他机械零件进行工作。

凸轮机构具有结构简单、运动规律稳定、传动效果可靠等优点，因此在各种机械传动中得到了广泛的应用。
