(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810703486.3(22)申请日 2018.06.30(71)申请人 邢献军地址 230009 安徽省合肥市屯溪路193号合肥工业大学汽车与交通工程学院格物楼606(72)发明人 邢献军　(51)Int.Cl.C10B 53/02(2006.01)C10L 5/44(2006.01)(54)发明名称一种生物炭制备方法(57)摘要本发明提供一种生物炭制备方法，包括如下步骤：配料：将预先破碎的生物质投入反应釜；炭化转化：加热反应釜，待升高到一定温度和压力下，将生物质质量1～5%的含活性基团的活性剂和生物质质量1～10%的催化剂投入到反应釜，对生物质进行固溶炭化；降温：炭化转化完成后，冷却至40℃以下，得到生物炭；也可以先放入催化剂，再投入活性剂。

本发明使用的原料丰富廉价，将农田生物质废弃物再利用，在生物质炭化中添加含有活性基团的活性剂，可以有效抑制副反应的进行，与催化剂配合对生物质进行固溶炭化，提高生物炭转化率，炭化工艺清洁环保。

权利要求书1页 说明书4页CN 108865196 A 2018.11.23C N 108865196A1.一种生物炭制备方法，其特征在于，包括如下步骤：配料：将预先破碎的生物质投入反应釜；炭化转化：加热反应釜，待升高到一定温度和压力时，将生物质质量1～5%的含活性基团的活性剂和生物质质量1～10%的催化剂投入到反应釜，对生物质进行固溶炭化；降温：炭化转化完成后，冷却至40℃以下，得到生物炭。

2.一种生物炭制备方法，其特征在于，包括如下步骤：配料：将预先破碎的生物质与催化剂混合后投入反应釜，其中生物质与催化剂的质量比为90-99:10-1；炭化转化：加热反应釜，待升高到一定温度和压力下，将生物质质量1～5%的含活性基团的活性剂投入到反应釜，对生物质进行固溶炭化；降温：炭化转化完成后，冷却至40℃以下，得到生物炭。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201911240249.9(22)申请日 2019.12.06(71)申请人 衢州学院地址 324000 浙江省衢州市柯城区西区亭川东路78号幸福家园(72)发明人 范蕊　曾惠明　程慎玉　沈晓莉　程海翔　赵芝清　何刘洁　(74)专利代理机构 重庆市信立达专利代理事务所(普通合伙) 50230代理人 陈炳萍(51)Int.Cl.B01J 20/20(2006.01)B01J 20/30(2006.01)C01B 32/05(2017.01)(54)发明名称一种生物炭及其制备方法(57)摘要本发明属于含纤维素物料技术领域，公开了一种生物炭及其制备方法，所述生物炭按照质量份数由30-45份桔皮、15-25份木屑、10-20份花生壳、8-15份椰壳、12-23份农业废弃物、5-8份含活性基团的活性剂以及3-5份催化剂组成。

本发明的生物炭原材料来源广泛，且成本低廉，还能够利用玉米秸秆、木屑等废弃物，进行废弃资源的再利用，提高资源利用率，同时本发明的生物炭不仅能够对土壤产生良性促进作用，还能够吸附土壤中的重金属离子，具备较大的利用价值。

同时本发明的制备方法工艺简单，也无需多种设备，固定碳产率也很高，灰分产率低，且生物质炭的热值大。

权利要求书1页 说明书5页 附图1页CN 110918058 A 2020.03.27C N 110918058A1.一种生物炭，其特征在于，所述生物炭按照质量份数由30-45份桔皮、15-25份木屑、10-20份花生壳、8-15份椰壳、12-23份农业废弃物、5-8份含活性基团的活性剂以及3-5份催化剂组成。

2.如权利要求1所述所述生物炭，其特征在于，所述农业废弃物为玉米秸秆、小麦秸秆、棉花秸秆、南瓜秸秆、树木修剪枝条、木耳菌糠中的至少一种。

3.如权利要求1所述所述生物炭，其特征在于，所述含活性基团的活性剂为羧酸、丙二醇甲醚醋酸酯、丙烯酸改性树脂或聚羧酸中的一种。

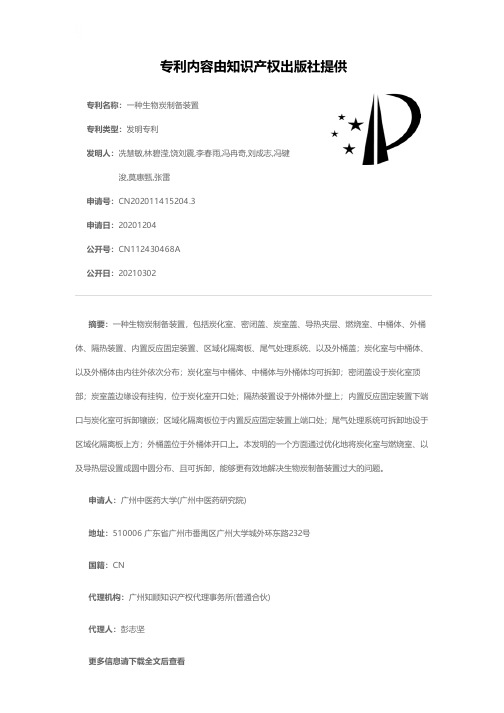

专利名称：一种生物炭制备装置
专利类型：发明专利
发明人：冼慧敏,林碧滢,饶刘震,李春雨,冯冉奇,刘成志,冯键浚,莫惠甄,张雷
申请号：CN202011415204.3
申请日：20201204
公开号：CN112430468A
公开日：
20210302
专利内容由知识产权出版社提供
摘要：一种生物炭制备装置，包括炭化室、密闭盖、炭室盖、导热夹层、燃烧室、中桶体、外桶体、隔热装置、内置反应固定装置、区域化隔离板、尾气处理系统、以及外桶盖；炭化室与中桶体、以及外桶体由内往外依次分布；炭化室与中桶体、中桶体与外桶体均可拆卸；密闭盖设于炭化室顶部；炭室盖边缘设有挂钩，位于炭化室开口处；隔热装置设于外桶体外壁上；内置反应固定装置下端口与炭化室可拆卸镶嵌；区域化隔离板位于内置反应固定装置上端口处；尾气处理系统可拆卸地设于区域化隔离板上方；外桶盖位于外桶体开口上。

本发明的一个方面通过优化地将炭化室与燃烧室、以及导热层设置成圆中圆分布、且可拆卸，能够更有效地解决生物炭制备装置过大的问题。

申请人：广州中医药大学(广州中医药研究院)
地址：510006 广东省广州市番禺区广州大学城外环东路232号
国籍：CN
代理机构：广州知顺知识产权代理事务所(普通合伙)
代理人：彭志坚
更多信息请下载全文后查看。

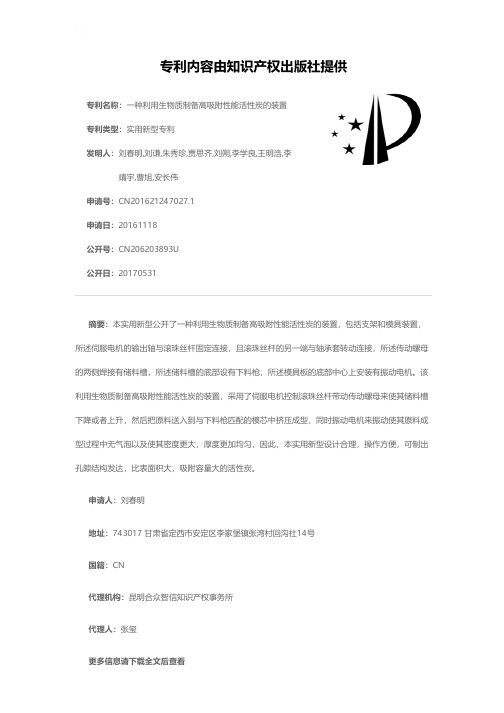

专利名称：一种利用生物质制备高吸附性能活性炭的装置专利类型：实用新型专利
发明人：刘春明,刘谦,朱秀珍,贾思齐,刘朔,李学良,王明浩,李靖宇,曹旭,安长伟
申请号：CN201621247027.1
申请日：20161118
公开号：CN206203893U
公开日：
20170531
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种利用生物质制备高吸附性能活性炭的装置，包括支架和模具装置，所述伺服电机的输出轴与滚珠丝杆固定连接，且滚珠丝杆的另一端与轴承套转动连接，所述传动螺母的两侧焊接有储料槽，所述储料槽的底部设有下料枪，所述模具板的底部中心上安装有振动电机。

该利用生物质制备高吸附性能活性炭的装置，采用了伺服电机控制滚珠丝杆带动传动螺母来使其储料槽下降或者上升，然后把原料送入到与下料枪匹配的模芯中挤压成型，同时振动电机来振动使其原料成型过程中无气泡以及使其密度更大，厚度更加均匀，因此，本实用新型设计合理，操作方便，可制出孔隙结构发达，比表面积大，吸附容量大的活性炭。

申请人：刘春明
地址：743017 甘肃省定西市安定区李家堡镇张湾村回沟社14号
国籍：CN
代理机构：昆明合众智信知识产权事务所
代理人：张玺
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921884632.3(22)申请日 2019.11.04(73)专利权人 河北省农林科学院农业资源环境研究所地址 050051 河北省石家庄市和平西路598号专利权人 河北艾川科技有限公司(72)发明人 孙世友　刘蕾　茹淑华　王凌　侯利敏　刘孟朝　张国印　赵欧亚　郑晓亮　(74)专利代理机构 石家庄开言知识产权代理事务所(普通合伙) 13127代理人 李志民(51)Int.Cl.B01D 45/12(2006.01)B01D 53/00(2006.01)B01D 53/18(2006.01)B01D 53/26(2006.01)C10B 53/00(2006.01)B01D 29/01(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种生物炭制备系统(57)摘要本实用新型公开了一种生物炭制备系统，该生物炭制备系统包括炭化炉和尾气处理系统。

尾气处理系统即可去除有害气体，又可对可燃气体进行回收，其进气端与炭化炉上的换气口相连，包括依次串联的水洗机构、旋风分离器、冷却器、水气分离器和集气罐。

该生物炭制备系统具对制备的生物炭进行降温冷却的冷却机构，且冷却机构至少包括油冷和水冷两级冷却，加速出炭冷却，以实现连续生产。

权利要求书2页 说明书6页 附图3页CN 211462398 U 2020.09.11C N 211462398U1.一种生物炭制备系统，包括炭化炉(101)和尾气处理系统，所述炭化炉(101)的底部设有支架，于炭化炉(101)的顶部和底部分别设有第一进料口(102)和第一出料口(103)；所述炭化炉(101)内腔的下部设有用于使物料阴燃的点火机构，于其内腔还设有用于推动物料向下输送并搅碎物料呈颗粒状的出料机构，对应点火机构的炭化炉(101)侧壁上开设有换气口(104)，其特征在于：所述尾气处理系统的进气端与换气口(104)相连，包括依次串联的水洗机构(201)、旋风分离器(202)、冷却器(203)、水气分离器(204)和集气罐(205)，于集气罐(205)前的输气管路上设有抽气泵(206)；生物炭制备系统包括用于对制备的生物炭进行降温的冷却机构(301)；所述冷却机构(301)包括油冷室(302)和水冷绞龙(303)；所述油冷室(302)固定于炭化炉(101)底部，其侧壁上开设有进油口和出油口，所述第一出料口(103)贯穿油冷室(302)；所述水冷绞龙(303)倾斜向上设置，其下端的侧壁上具有向上并与第一出料口(103)连接的第二进料口(304)，其上端的侧壁上具有向下的第二出料口(305)，其内部具有用于驱动物料向第二出料口(305)输送的绞龙轴，所述水冷绞龙(303)的壳体呈双层结构，于内、外壳体间形成水冷夹层(306)，所述水冷夹层(306)的上端具有进水口(307)，下端具有出水口(308)，所述进水口(307)和出水口(308)与水冷装置形成环向连接，使得水冷装置能够对水冷夹层(306)循环供给冷却水。
