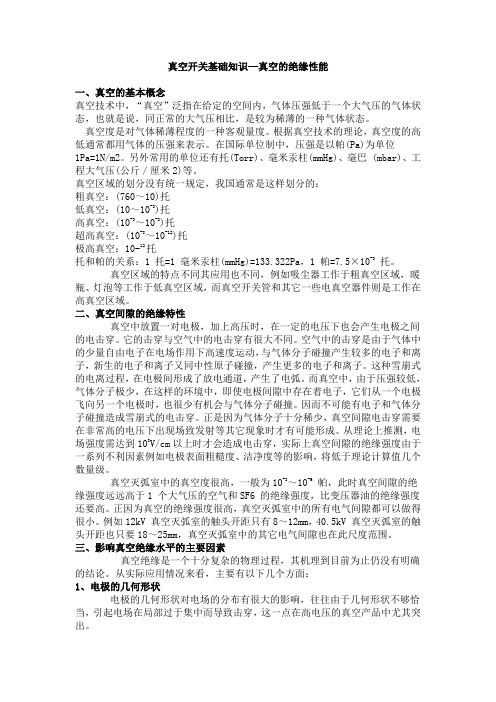

真空开关基础知识—真空的绝缘性能一、真空的基本概念真空技术中，“真空”泛指在给定的空间内，气体压强低于一个大气压的气体状态，也就是说，同正常的大气压相比，是较为稀薄的一种气体状态。
真空度是对气体稀薄程度的一种客观量度。
根据真空技术的理论，真空度的高低通常都用气体的压强来表示。
在国际单位制中，压强是以帕(Pa)为单位1Pa=1N/m2。
另外常用的单位还有托(Torr)、毫米汞柱(mmHg)、毫巴 (mbar)、工程大气压(公斤／厘米2)等。
真空区域的划分没有统一规定，我国通常是这样划分的：粗真空：(760～10)托低真空：(10～10-3)托高真空：(10-3～10-8)托超高真空：(10-8～10-12)托极高真空：10-12托托和帕的关系：1 托=1 毫米汞柱(mmHg)=133.322Pa，1 帕=7.5×10-3托。
真空区域的特点不同其应用也不同，例如吸尘器工作于粗真空区域，暖瓶、灯泡等工作于低真空区域，而真空开关管和其它一些电真空器件则是工作在高真空区域。
二、真空间隙的绝缘特性真空中放置一对电极，加上高压时，在一定的电压下也会产生电极之间的电击穿。
它的击穿与空气中的电击穿有很大不同。
空气中的击穿是由于气体中的少量自由电子在电场作用下高速度运动，与气体分子碰撞产生较多的电子和离子，新生的电子和离子又同中性原子碰撞，产生更多的电子和离子。
这种雪崩式的电离过程，在电极间形成了放电通道，产生了电弧。
而真空中，由于压强较低，气体分子极少，在这样的环境中，即使电极间隙中存在着电子，它们从一个电极飞向另一个电极时，也很少有机会与气体分子碰撞。
因而不可能有电子和气体分子碰撞造成雪崩式的电击穿。
正是因为气体分子十分稀少，真空间隙电击穿需要在非常高的电压下出现场致发射等其它现象时才有可能形成。
从理论上推测，电场强度需达到108V/cm以上时才会造成电击穿，实际上真空间隙的绝缘强度由于一系列不利因素例如电极表面粗糙度、洁净度等的影响，将低于理论计算值几个数量级。
真空压力开关/真空压力控制器设备工艺原理简介真空压力开关和真空压力控制器是一种常用的工业自动化控制设备，用于控制真空系统中的压力。
在真空应用中，通常需要保持稳定的真空压力，以避免进样控制系统中的气体产生影响。
这时候，真空压力开关和真空压力控制器就能够提供帮助。
在本文中，我们将讨论真空压力开关和真空压力控制器的工艺原理。
我们将介绍真空系统中的关键参数、真空压力开关和真空压力控制器的工作原理，以及它们的应用。
真空系统中的关键参数在控制真空系统中的压力前，我们需要了解一些关键参数。
这些参数有助于我们更好地理解真空系统的运作，从而优化自动化控制。
压力单位真空系统中，通常使用帕斯卡 (Pascal) 或托 (Torr) 作为压力的单位。
托是压强单位的一种，称量真空时通常使用该单位。
压力范围真空系统的压力测量范围，通常从大气压 1 Bar (等于 100 KPa) 开始到高真空范围的 10^-7 Torr 结束。
在不同的应用中，我们需要使用不同的真空级别。
压力控制精度真空系统的压力控制精度通常需要达到非常高的水平。
根据不同的应用，它可能需要到达更高的真空级别，比如 10^-11 Torr 的超高真空级别。
真空泵为了将系统压力降低到一定程度，我们需要使用真空泵。
真空泵可以将不同的气体吸附在表面上，并将气体分子捕获到输出管中。
气体种类在真空系统中，气体种类会影响到系统的运算。
不同的气体在真空范围内的行为不尽相同。
要考虑不同气体的洁净度、热膨胀系数、压力和体积。
真空压力开关的工作原理真空压力开关通常用于控制真空系统中的压力范围。
我们可以粗略地将它们分为二极管类型的真空压力开关和放大器类型的真空压力开关。
二极管类型的真空压力开关二极管类型的真空压力开关是一种常见的压力控制器，可以在真空系统中保持恒定的压力。
当真空系统中的压力达到预定值时，二极管类型的真空压力开关会打开，断开真空泵的输出管路，从而防止进样管内的气体对样品产生影响。
真空压力开关ZSE1-01-15简介真空压力开关ZSE1-01-15是一种用于检测真空状况的开关设备。
其主要功能是通过介质系统内部的负压变化来控制和调节设备的工作状态。
该开关适用于大多数便携设备、控制设备和工业设备的真空检测。
它能够准确测量出介质系统内部的压力，以确保设备正常工作。
特点真空压力开关ZSE1-01-15具有多项特点。
主要特点如下：•压力范围广：该开关可测量的压力范围从-101kPa至0kPa，可适用于大多数真空系统。
•灵敏度高：该开关灵敏度高，能够测量微小的压力变化。
能够精确测量介质系统中的小压力波动。
•可靠性高：该开关采用高品质材料制造，具有高可靠性和耐用性。
它能够长期工作，减少设备故障的可能性。
•安装方便：该开关安装方便，适用于大多数管道和设备组件。
工作原理真空压力开关ZSE1-01-15的工作原理基本如下：•当介质系统内的压力低于设定值时，开关会触发。
•触发后开关会进行开关动作，并输出控制信号，使设备按照设定要求进行操作。
•当介质系统内的压力高于设定范围时，开关将再次进行动作。
应用真空压力开关ZSE1-01-15适用于以下工业应用场景：•便携设备：该开关适用于交通工具、便携式气动设备等，可实时测量出设备内部的压力情况，保证设备的正常工作。
•控制设备：该开关适用于多种自动控制设备，例如空气压缩机、真空泵等，能够通过控制开关来调整设备的工作状态。
•工业设备：该开关适用于大多数工业设备的真空检测，例如真空干燥设备、真空负压吸尘器等。
安装与维护真空压力开关ZSE1-01-15的安装与维护相对简单。
安装前需要确认介质系统内部情况，保证安装位置稳固和固定。
维护时需要注意防止灰尘和杂物等进入开关内部。
一般情况下，建议定期清洗并进行必要的检修维护。
总结真空压力开关ZSE1-01-15是一款在多种工业应用场景中广泛使用的开关设备。
它具有多项特点，能够准确测量介质系统内的压力变化，并通过控制开关来调整设备的工作状态。
( 进阶设定模式 )
1.硬体部分：主要装置与接收收置连接：主要装置第2 pin与接收装置的第3 pin；主要装置与接收装置连接：主要装置第3 pin与接收装置的第2 pin连接后通电。
2.软体部分：主要装置设定为CP-M，接收装置设定为CP-S。
4.完成程序:关闭电源后将输出1&输出2线断开后重新接电开机。
OK处若数字不动为复制失败。
在量测模式下同时按 键显示下列图示即归零动作，放开按键归零完成。
同时按下
在量测模式下同时按 +设定键设定值列显示ON为按键上锁。
在量测模式下同时按 +设定键设定值列显示OFF为按键解锁。
若按键上锁时设定值列依然显示设定值，按下任何键会出现LCK。
时间
时间
输出:ON 简易模式:气压设定值P，气压在大于P值 + 迟滞值时输出为ON，而气压小于气压设定值时输出为OFF。
模式设定-气压设定值-迟滞值-
-高压(1000kPa)单位为1kPa
-低压(100kPa)单位为0.1kPa
视窗模式:气压设定值H/L，气压在大于气压设定值H值 + 迟滞值或小于气压设定值L值时 时输出为OFF，而气压小于气压设定值L值+迟滞值时输出为ON。
模式设定-迟滞模式:气压设定值H/L，气压在大于气压设定值H时输出为ON，而气压小于气压设定值L时输出为OFF。
时间
时间
模式设定-迟滞值
同时按下 +设定键
同时按下 +设定键
0面板框尺寸单位:mm
支架尺寸单位:mm。
空气压用数字式压力开关Z/ISE30A Series
气动元件论坛 整理上传
1．特征 Copy功能-最多可以将开关设定同时复制至10台
追加2路开关输出
2路开关输出（NPN２路 PNP２路）
1路开关输出＋模拟输出（准标准）
1．特征 真空范围追加（0.0～-101.0kPa）
４位显示
显示精度调整功能
MPa-KPa切换功能
标准对应C E，UL/CSA，RoHS
1．特征 键盘锁定模式下可查看设定值
键盘锁定追加密码锁
追加省电模式
标准对应C E，UL/CSA，RoHS
2．开发目的 将原有产品(Z/ISE30系列)的功能强化，进一步推进传感器扩销。
9．使用上注意点 请在通电4秒后，使用本压力开关进行压力检测。
通电后4秒内，开关输出一直为OFF状态。
请注意检测管路中如果有异物或水分会造成压力开关的破损。
请不要在有水、油及药液飞溅的场所使用本压力开关。
10．总结（「卖点」）
追加多种辅助功能
追加2路输出规格
开关输出2路（NPN２路输出 PNP２路输出）
开关输出1路＋模拟输出（准标准）
（可以适用于现在使用Z/ISE40，而实际不需要IP65防护等级的客户。
）
气动元件论坛 整理上传。
产品名称：SMC真空压力开关说明
真空的含义是指在给定的空间内低于一个大气压力的气体状态，是一种物理现象。
在“虚空”中，声音因为没有介质而无法传递，但电磁波的传递却不受真空的影响。
事实上，在真空技术里，真空系针对大气而言，一特定空间内部之部份物质被排出，使其压力小于一个标准大气压，则我们通称此空间为真空或真空状态。
真空常用帕斯卡（Pascal）或托尔（Torr）做为压力的单位。
在自然环境里，只有外太空堪称最接近真空的空间。
1641年意大利数学家托里拆利在一根长管子内加满水银，然后很缓慢的将管口倒转在一个盛满水银的盆内，管子内水银柱的末端是76厘米高。
这时玻璃管最上方无水银地带是真空状态。
这一实验为“托里拆利实验”，完成实验的玻璃管为“托里拆利管”。
爱因斯坦在用场论观点研究引力现象时，已经认识到空无一物的真空观念是有问题的，他曾提出真空是引力场的某种特殊状态的想法。
首先给予真空崭新物理内容的是P.A.M.狄拉克。
狄拉克于1930年为了摆脱狄拉克方程负能解的困境，提出真空是充满了负能态的电子海。
真空用压力开关系列安全操作及保养规程1. 引言真空用压力开关是一种用于控制真空系统中压力的重要设备。
正确的操作和保养能够确保其正常工作并延长使用寿命。
本文档旨在介绍真空用压力开关的安全操作指南和保养规程。
2. 安全操作指南在操作真空用压力开关时，务必遵守以下安全规定： - 在进行任何维护或操作之前，必须确保真空系统已经关闭。
- 遵循设备制造商提供的操作指南，并详细阅读设备手册。
- 使用正确的个人防护设备，如安全眼镜和手套。
- 确保开关主电源已断开，并用已验证的绝缘工具断开所有电源连接。
- 在操作中，保持开关和周围区域清洁，以避免灰尘和污染物的积聚。
3. 压力开关操作步骤按照以下步骤操作真空用压力开关： 1. 关闭真空系统，并断开主电源。
2. 检查开关和周围区域是否有任何损坏或异物积聚。
3. 使用合适的工具将开关固定在所需位置，并确保安装牢固。
4. 将真空系统的电源和信号线与开关连接。
5. 打开真空系统的主电源。
6.调整开关的压力设定值，根据需要设定合适的真空压力范围。
7. 确认开关的指示灯或显示屏在工作时正常运行，并能够正确读取压力值。
8. 对开关进行功能测试，确保其能够准确切换真空系统的状态。
9.检查开关是否产生任何异常噪音或震动。
4. 压力开关保养规程正确的保养能够延长真空用压力开关的寿命并确保其功能正常。
以下是一些保养规程： - 定期检查开关的外观是否有损坏或腐蚀迹象。
- 清洁开关表面，避免灰尘和污染物的积聚。
- 使用空气喷枪或软刷清除内部的灰尘或杂物。
- 定期检查开关的电源和信号线，确保连接牢固。
- 定期校准开关的压力设定值，以确保其准确性。
- 如果发现任何异常或故障，应立即停止使用开关，并向设备制造商或专业技术人员寻求帮助。
5. 总结正确的操作和保养是确保真空用压力开关安全和可靠工作的关键。
通过遵守本文档提供的安全操作指南和保养规程，您可以保证真空用压力开关的正常工作和延长使用寿命。
SMC压力开关ISE30A-01-P中文说明书
产品介绍
真空压力开关是用于检测真空压力的开关。
当真空压力未达到设定值时，开关处于断开状态。
当真空压力开关达到设定值时，开关处于接通状态，发出电信号，智慧真空吸附机构动作。
当真空系统存在泄漏、吸盘破损或气源压力变动等原因而影响到真空压力大小时，装上真空压力开关便可保证真空系统安全可靠的工作。
. 真空压力开关按功能分，有通用型和小孔口吸着确认型；按电触点的形式分，有无触点式和有触点式。
产品详细说明
工作原理一：当被测压力过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。
压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
开关元件有磁性开关、水银开关、微动开关等。
工作原理二：一般是使用“电接点压力表”，这是一种普通的管弹簧压力表，加上两组电接点。
可以接通相当高低压力的电接点，从而把压力控制在上下限之间。
这种电接点的容量小，只能开关接触器的控制线圈，压力表上的控制位置可以调节。
装在水泵的出水口，当出水压力达到你的
设定值时（即你不需要更大的压力时），压力开关就动作了，水泵停止不工作。
如果压力开关一直不动作，根据你说的情况，应该是压力还没达到动作压力（压力不够）。
工作原理三：当被测压力过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。
精度：表示设备程度的值，包括线性度、公差、迟滞、重复性等.。
