MWD磁干扰判断

电磁干扰测试方法
电磁干扰测试是一种评估电子设备在受到电磁干扰环境下的性能和稳定性
的方法。

以下是一些常见的电磁干扰测试方法:
1. 传导干扰测试：这种测试方法评估设备在受到传导干扰时的性能和稳定性。

测试设备会被放置在一个具有固定磁场和电场的环境中，然后接收来自其他设备的干扰信号。

该测试可以评估设备的抗干扰能力，以及确定其是否符合相关的电磁兼容标准。

2. 辐射干扰测试：这种测试方法评估设备在受到辐射干扰时的性能和稳定性。

测试设备会暴露在一个模拟实际电磁干扰环境中，然后接收来自该环境中的干扰信号。

该测试可以评估设备的辐射骚扰性能，以及确定其是否符合相关的电磁兼容标准。

3. 敏感度测试：这种测试方法评估设备对电磁干扰的敏感度。

测试设备会接收到一个干扰信号，然后评估设备的性能和稳定性。

该测试可以帮助识别设备中的干扰敏感区域，并确定如何改进设备的设计和制造。

4. 兼容性测试：这种测试方法评估设备与其他设备在共同的电磁干扰环境下的兼容性。

测试设备会与其他设备一起放置在一个模拟实际电磁干扰环境中，然后评估设备之间的干扰影响。

该测试可以帮助确定设备之间的兼容性，以及确定如何改进设备的设计和制造。

在实际应用中，电磁干扰测试通常用于评估电子设备的可靠性和电磁兼容性，以确保设备在实际使用中的性能和稳定性。

同时，电磁干扰测试也是许多电子产品设计和制造过程中不可或缺的步骤，以确保最终产品符合相关的电磁兼容标准。

无线随钻MWD浅层井应用及故障处理1. 引言1.1 背景介绍随着能源需求的不断增长，对于石油和天然气资源的勘探开发也越来越重要。

在传统的浅层井钻井中，由于井深较浅、地层结构简单以及存在一定的井下环境限制，传统的有线MWD技术存在着一些不足之处，比如传输距离受限、布线麻烦、易受干扰等问题。

而无线随钻MWD技术的出现，为解决这些问题提供了新的解决方案。

通过无线随钻MWD技术，可以实现无线传输测井数据，避免了布线困难和传输距离限制问题；该技术还能够实现对钻井过程的实时监测和控制，提高了钻井作业的效率和安全性。

在浅层井的钻井过程中应用无线随钻MWD技术具有重要的意义和价值。

【字数：208】1.2 研究意义研究意义：无线随钻MWD技术作为近年来在石油勘探领域备受关注的一项技术创新，其在浅层井应用中具有重要的研究意义。

无线随钻MWD技术能够实现对井下测量数据的远程实时传输，从而大大提高了浅层井勘探的数据采集效率和准确性，为井下井控和井筒稳定提供了可靠的技术支持。

在浅层井勘探中，井深相对较浅、地层压力温度条件复杂，传统有线MWD技术容易受到井深、井斜等约束，而无线随钻MWD技术可以有效克服这些限制，实现更加灵活和精准的测量和控制，为浅层井勘探带来了新的技术突破。

深入研究无线随钻MWD技术在浅层井应用中的优势和特点，探索解决浅层井常见故障的方法和技术手段，对于提高浅层油气勘探开发的效率和质量，推动我国石油勘探技术的创新发展具有重要的理论和实践价值。

【完成】.1.3 研究目的研究目的是为了探究无线随钻MWD技术在浅层井中的应用情况及其存在的故障处理方法，以便提升浅层井勘探和钻井作业的效率和安全性。

通过对浅层井中无线随钻MWD技术的应用进行深入研究，可以更好地了解该技术在实际工程中的表现及其优势。

通过总结现有的研究成果和经验，可以为未来的研究和应用提供参考，促进无线随钻MWD技术在浅层井中的广泛应用。

本研究的目的在于为推动油田勘探和开发技术的进步，提高勘探与开发工作的效率和安全性，为油田行业的可持续发展做出贡献。

电磁干扰环境下电子设备抗干扰能力评估随着电子技术的不断发展，现代社会中电子设备已经不可或缺。

在日常生活中，我们所使用的手机、电视、电脑等设备都是电子设备。

这些设备在使用过程中可能遭受到电磁干扰，而不同类型的电子设备对电磁干扰的抗干扰能力存在很大差异。

因此，电磁干扰环境下电子设备抗干扰能力评估显得尤为重要。

一、电磁干扰的原因电磁干扰是指电子设备在使用过程中，受到电磁场干扰所导致的不良影响。

电磁场是由电荷的运动产生的，其强度与电荷的运动速度和数量有关。

在生活中，电磁场的来源很广泛，比如说高压电力线、无线电波、辐射等都会产生电磁场。

二、电子设备抗干扰能力的评估电子设备抗干扰能力的评估是为了保证设备在电磁干扰环境下正常工作。

通过评估，能够了解设备的辐射抗性、阻抗匹配、辐射骚扰等性能指标。

评估一般可分为以下几个方面：1、抗扰度测试抗扰度测试即对电子设备进行抗干扰测试，来评判设备是否有扰动，以及设备对辐射噪声、干扰信号等的抗扰度。

该测试对于电子设备在实际应用中的可靠性起到了重要作用。

2、干扰度测试干扰度测试是指在一定的环境条件下，研究电子设备辐射噪声、干扰信号等对其他设备的影响程度。

该测试对于电子设备对其他设备的抗干扰能力评估起到了关键作用。

3、电磁兼容性测试电磁兼容性测试可综合考虑电子设备的辐射性、传导性和扰动性等因素，进一步评估电子设备在电磁环境下的抗干扰能力。

4、阻抗匹配测试阻抗匹配测试即为测试电子设备的输入输出阻抗是否匹配。

通过检验设备的反射特性、传输特性等参数，来评估设备的性能。

三、电子设备抗干扰能力评估的重要性随着现代社会中电子技术的不断发展，人们对电子设备的需求也越来越大，电磁干扰环境下电子设备抗干扰能力评估的重要性显而易见。

通过评估电子设备抗干扰能力，可以减少电子设备之间互相干扰的情况，降低了设备的故障率和维修率，从而提高了设备的使用可靠性和稳定性。

四、电子设备抗干扰能力评估的趋势尽管电子设备抗干扰能力评估的研究已经有了很大的进展，但是仍然存在一些挑战。

一、MWD测量原理及方式1.MWD测量原理。

Sperry—Sun MWD由装在无磁悬挂内的脉冲发生器和探管构成。

探管内部有三个相互垂直的重力加速度计和三个相互垂直的磁通门传感器，分别测量三个方向上的重力分量和磁力分量，分别以Gx、Gy、Gz和Bx、By、Bz表示。

z轴方向即为探管的轴向，也就是钻具和井眼方向。

2.MWD测量方式。

MWD测量系统具有全测量和短测量功能。

（1）全测量：井下仪器将测量到的Gx、Gy、Gz、Bx、By、Bz及其它参数直接传到地面，由地面计算机进行井斜、方位的计算。

采用此方法可以减少磁干扰，在采用短钻铤施工的情况下，数据仍正常。

（2）短测量：井下仪器根据测量到的Gx、Gy、Gz、Bx、By、Bz计算出井斜、方位后，将井斜、方位和其它参数一起传到地面。

对于磁干扰大的测量环境，短测量数据不可靠。

二、磁干扰的原因分析与判断方法1.磁干扰的原因分析MWD测量参数的精确程度除了与仪器自身有关外，还与MWD测量时所处的环境有直接关系。

因此，在钻井现场使用MWD、LWD等磁性传感仪器进行方位测量时，必须保证仪器测点位置没有磁干扰。

MWD受到的磁干扰主要来自两个方面：地壳中磁性矿物、岩石引起的地磁场异常；地下存在铁质东西（如邻井套管等）使MWD的测量值失真。

后者在丛式井中表现尤为突出。

2.磁干扰的判断方法目前，通常判断井下是否存在磁干扰的方法是通过比较本地磁场强度与井下磁性测量仪器所测得的磁场强度值。

如果二者比较接近，就认为没有磁干扰；如果差别较大，表示井下存在磁干扰并认为干扰来自邻井套管、测量仪器探管等横向干扰。

但是，不可避免的是现场可能会出现一些意外的情况，如仪器损坏、无磁钻铤磁化等情况都可能导致现场测得的井下磁场强度与本地磁场强度存在较大差别。

因此，需根据现场数据准确判断出现差别的具体原因。

在实测过程中：Boxy表示探管检测到的径向磁场强度和量，如果径向方向存在铁质东西，将引起测量值Boxy的变化。

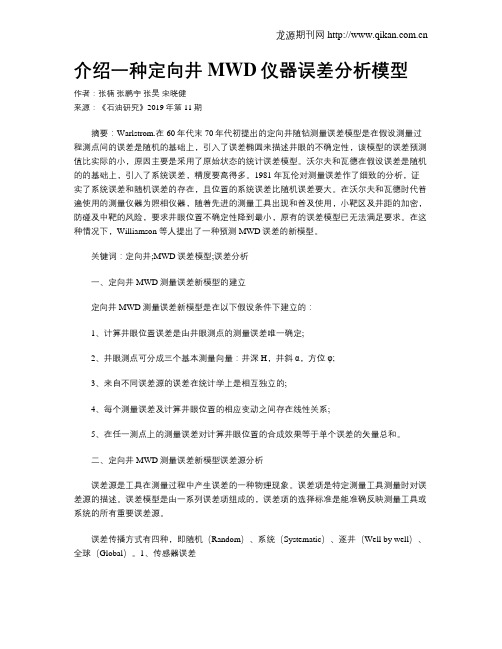

介绍一种定向井MWD仪器误差分析模型作者：张楠张鹏宇张昊宋晓健来源：《石油研究》2019年第11期摘要：Warlstrom.在60年代末70年代初提出的定向井随钻测量误差模型是在假设测量过程测点间的误差是随机的基础上，引入了误差椭圆来描述井眼的不确定性，该模型的误差预测值比实际的小，原因主要是采用了原始状态的统计误差模型。

沃尔夫和瓦德在假设误差是随机的的基础上，引入了系统误差，精度要高得多。

1981年瓦伦对测量误差作了细致的分析，证实了系统误差和随机误差的存在，且位置的系统误差比随机误差要大。

在沃尔夫和瓦德时代普遍使用的测量仪器为照相仪器，随着先进的测量工具出现和普及使用，小靶区及井距的加密，防碰及中靶的风险，要求井眼位置不确定性降到最小，原有的误差模型已无法满足要求。

在这种情况下，Williamson 等人提出了一种预测MWD误差的新模型。

关键词：定向井;MWD误差模型;误差分析一、定向井MWD测量误差新模型的建立定向井MWD测量误差新模型是在以下假设条件下建立的：1、计算井眼位置误差是由井眼测点的测量误差唯一确定;2、井眼测点可分成三个基本测量向量：井深H，井斜α，方位φ;3、来自不同误差源的误差在统计学上是相互独立的;4、每个测量误差及计算井眼位置的相应变动之间存在线性关系;5、在任一测点上的测量误差对计算井眼位置的合成效果等于单个误差的矢量总和。

二、定向井MWD测量误差新模型误差源分析误差源是工具在测量过程中产生误差的一种物理现象。

误差项是特定测量工具测量时对误差源的描述。

误差模型是由一系列误差项组成的，误差项的选择标准是能准确反映测量工具或系统的所有重要误差源。

误差传播方式有四种，即随机（Random）、系统（Systematic）、逐井（Well by well）、全球（Global）。

1、传感器误差传感器误差可归结于刻度误差和两个正交的非线性误差，三个误差相互独立且具有类似的量值，三个误差项合成一个偏差项，该偏差项应加入到已有的偏差项中作为一个合成误差。

电磁干扰测试方法(一)电磁干扰测试方法概述电磁干扰测试是为了评估电子设备的电磁兼容性而进行的测试过程。

本文将详细介绍几种常见的电磁干扰测试方法。

1. 辐射发射测试•辐射发射测试是通过测量设备在发射过程中产生的电磁场强度来评估其辐射电磁干扰水平。

•常用的测试方法包括天线扫描测试、半球测量法和静态场强法。

天线扫描测试•该方法使用天线扫描设备对设备产生的电磁辐射进行测量。

•扫描天线在水平和垂直方向上依次扫描，记录辐射场强度值。

•通过分析数据，可以评估设备的辐射干扰水平。

半球测量法•该方法将待测设备放置在一个半球状的测试腔室中。

•在测试腔室的内壁上，均匀分布若干电磁探测器。

•测试时，记录每个探测器接收到的电磁辐射值，并进行分析。

静态场强法•该方法利用静态场强传感器测量设备产生的电磁辐射场强度。

•传感器放置在待测设备周围的指定位置。

•通过多次测量，得到统计数据，分析设备的辐射干扰情况。

2. 感应耦合测试•感应耦合测试是通过将待测设备与其他设备通过电磁感应耦合的方式，来评估其电磁干扰水平。

•常用的测试方法包括电缆辐射耦合法和电缆传导耦合法。

电缆辐射耦合法•该方法通过将待测设备与其他设备通过电缆连接，并检测电缆上的辐射电磁干扰信号。

•使用电磁探测器对电缆进行测量，并记录数据。

•通过分析数据，评估设备的辐射干扰水平。

电缆传导耦合法•该方法通过将待测设备与其他设备通过电缆连接，并检测电缆上的传导电磁干扰信号。

•使用电磁探测器对电缆进行测量，并记录数据。

•通过分析数据，评估设备的传导干扰水平。

3. 抗干扰能力测试•抗干扰能力测试是评估设备在受到电磁干扰时，其正常工作能力的测试。

•常用的测试方法包括抗射频干扰测试和抗电源干扰测试。

抗射频干扰测试•该方法通过将待测设备暴露在射频干扰源中，测试其正常工作能力。

•改变射频干扰源的功率和频率，记录设备的正常工作情况。

•通过分析数据，评估设备的抗射频干扰能力。

抗电源干扰测试•该方法通过将待测设备暴露在电源干扰源中，测试其正常工作能力。
