施工图制图规范一、制图注意事项:1、所有图纸内容均绘制在模型空间内(包括标注、文字、图框等),布局空间只在不同比例图纸需置于同一张图内时使用。
2、统一新建图层,图层名称及线宽见制图标准。
3、文件出图:除总图和分区平面外尽量使用A2图幅,如图纸内容细长可用加长图框。
图框外统一用大字标明图纸比例。
4、常用材料及规格见详细说明,非特殊需要不可使用非标尺寸。
5、图框初始插入时不要加题栏,最后统一插图框。
二、统一制图标准:1、图层名称统一新建图层,使用通用图层名称:0-基础线:所有相对标高为零的绘图线。
色号为70-构筑物:所有有竖向高度的绘图线。
色号为20-轴线:用于尺寸定位的各类中轴线。
色号为1,线型Dote0-放线网格:色号为5; 0-文字:色号为7;0-标高:竖向标高三角,色号3(标高文字图层用0-文字)PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建,名称均统一为0-XX种植设计图线型设置(此类图后期调整较多,图层务必清晰):0-绿乔:常绿乔木,色号3(灌木图中变为8号)0-落乔:落叶乔木,色号3(灌木图中变为8号)0-灌木:灌木及小乔木,色号84(线宽0.18)0-绿篱:规则图案的绿篱,色号84(线宽0.18)0-地被:各类地被爬藤及水生植物,色号84(线宽0.18)0-乔木连线:各类乔木的成组连线,色号20-乔木标注:各类乔木的文字标注,色号70-灌木连线:灌木及小乔木的成组连线,绿篱及地被系列的标注引线,色号20-灌木标注:灌木、绿篱、地被的文字标注,色号7灯具布置图:0-灯具:景观照明灯具,色号40-灯具标注:景观照明文字标注及引线,色号72、线型、线宽的使用及设置最粗线:用于地平线、详图钢筋线等,色号4,线宽0.6中粗线:用于外形及显著突出部分轮廓线,剖面剖到部分轮廓线等,色号2,线宽0.4中等线:用于不同造型材料的分界线,是使用最多的线型,色号7,线宽0.25中细线:索引及标注等自动生成的图层,色号3,线宽0.18细线:用于同一铺装材料的规格划分或详图填充线,色号6,线宽0.15超细线:用于放线网格的经纬线,色号5,线宽0.1轴线:线型Dote,色号1,线宽0.12图纸线宽设置:1-0.12;2-0.4;3-0.18;4-0.6;5-0.1;6-0.15;7-0.25;8及其他-0.123、文字式样:天正菜单点击“文字表格”,选择文字样式,样式名:HZTXT;AutoCAD字体;中文参数:高宽比0.8,中文字体HZTXT西文参数:字宽0.6,字高0.8,西文字体SIMPLEX/尺寸标注、符号、索引号、剖切号等在正确比例下自动生成/引注文字字高设置为5或3.5(根据图纸空地大小自主调整,同一张图内统一即可)/图名标注:图名字高7,比例54、材料标注方式:例:600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式(平铺时不用标注)三、铺装常用材料及规格:1、一、石材:规格:长宽:板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度:板材及嵌带――车行60、人行30、碎拼20、嵌草60;小料石――车行100、人行60条石――一般用于台阶,根据台阶高度120-150颜色:黑、灰、浅灰、红、浅红、棕、黄;碎拼时有:杂色、单色、冷色(蓝、绿、灰、黑)、暖色(红、黄、棕)面层质地:磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛(尽量选用前4种,局部点缀和特殊需要可选后3种)铺装方式:对缝、错缝、直铺、斜铺、席纹、向心(沿径环形)2、二、混凝土透水砖:长宽:方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块(不同品牌及形状尺寸有所变化)厚度:车行80,人行50颜色:白(车位线)、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式:对缝、错缝、直铺、斜铺、席纹、向心(沿径环形)3、三、卵石、豆石、水洗石粒径:卵石――¢20-30、¢30-50、¢50-80、¢80-120、¢120-150豆石、水洗石:¢3-5、¢5-8、¢8-12、¢12-15颜色:水洗石――各种颜色;卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式:平铺、立砌4、四、木板长宽:最大长度4米,宽度100、150、200厚度:常用20、最厚可达60种类:防腐木(常用)、碳化木(造价高)颜色:本色、露木纹彩色(刷各色室外用木漆)5、五、非粘土烧结砖规格:235X115X53;颜色:青、砖红、黄;铺砌方式:平铺、立砌6、六、瓦片立砌规格:约180X180X15;颜色:青;铺砌方式:立砌(可成片铺砌,单排圈边,常与卵石组成图案)7、七、其他材料沥青混凝土及水泥混凝土(车行主路)地面;塑胶地面(块材或整体满铺,用于运动或儿童场地);艺术地坪(彩色混凝土压模、雕刻);玻璃地;陶瓷碎拼地面等。
一、总则室内设计专业制图规则,为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
本标准为形成设计绘图表达的风格的统一,不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明:要求:绘制单位为毫米,不保留小数;要求所有图面的表达方式均保持一致.2。
图纸表现说明:图面多少可根据图面内容的丰富程度来确定,以A3打印出来层次分明又不稀疏为原则。
3。
注意事项:3。
1插入图中的图块不要炸开,如需调整,在调整完毕后,应重新定义为图块;填充禁止炸开。
3。
2注意剖视方向,索引符号指示方向应与剖视方向一致。
3.3平面图中索引立面序号时,以图面上方为起始,用数字按顺时针方向排序,同层不同空间的立面序号以连续数字表示,如 01 02 03 04 05 06……3.4同一幅图中,索引序号不得重复.3.5文件完成后,必须将多余图块及设置清除,确保文件空间为最小。
3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3.8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明:4。
1最外总体尺寸;中间结构尺寸;最内功能尺寸。
4.2等分尺寸与总体尺寸必须相等,必要时可用EQ表示。
4。
3所有标准应在图纸空间视口内以1—1的标注样式标注,必要时可以在图纸空间内标注,不要重复标注。
4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开;严禁小数点.5.填充说明:详见《材料填充图例》6.图纸目录编排(图号编号)说明:6.1图纸目录6.2设计说明6.3装饰专业:6。
3。
1图纸命名:总平面图—-—-——ZP区域空间平面图—-—P(天花平面图、墙体定位图、地材铺装图、立面索引图)立面图—-——-——E详图—————--—D(包含剖面图、大样图)6。
3。
2图纸顺序:以楼层从下至上为排序原则;每个楼层图纸依次为:平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。

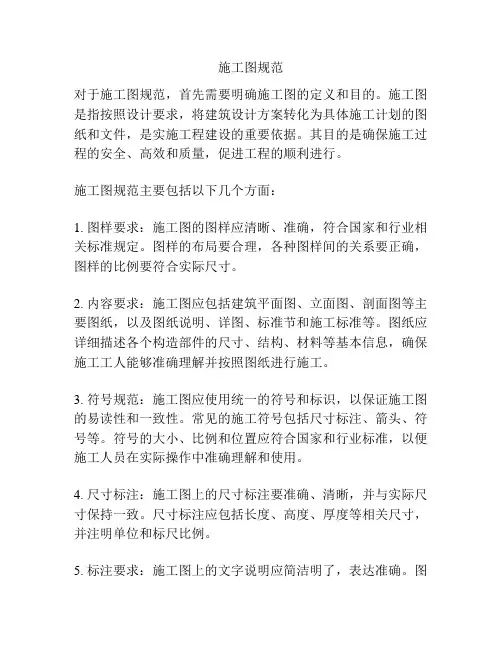

施工图规范对于施工图规范,首先需要明确施工图的定义和目的。
施工图是指按照设计要求,将建筑设计方案转化为具体施工计划的图纸和文件,是实施工程建设的重要依据。
其目的是确保施工过程的安全、高效和质量,促进工程的顺利进行。
施工图规范主要包括以下几个方面:1. 图样要求:施工图的图样应清晰、准确,符合国家和行业相关标准规定。
图样的布局要合理,各种图样间的关系要正确,图样的比例要符合实际尺寸。
2. 内容要求:施工图应包括建筑平面图、立面图、剖面图等主要图纸,以及图纸说明、详图、标准节和施工标准等。
图纸应详细描述各个构造部件的尺寸、结构、材料等基本信息,确保施工工人能够准确理解并按照图纸进行施工。
3. 符号规范:施工图应使用统一的符号和标识,以保证施工图的易读性和一致性。
常见的施工符号包括尺寸标注、箭头、符号等。
符号的大小、比例和位置应符合国家和行业标准,以便施工人员在实际操作中准确理解和使用。
4. 尺寸标注:施工图上的尺寸标注要准确、清晰,并与实际尺寸保持一致。
尺寸标注应包括长度、高度、厚度等相关尺寸,并注明单位和标尺比例。
5. 标注要求:施工图上的文字说明应简洁明了,表达准确。
图纸说明要清楚描述和注明主要构造要点、规格、材料、施工方法和注意事项等。
6. 剖面要求:施工图中的剖面图应正确精确,能够清晰地展示建筑物内部结构、构造和材料等信息。
剖面图应包括主要构造要点、尺寸标注和必要的说明。
7. 标准规范:施工图应符合国家和行业相关的标准规范,如建筑设计规范、施工工艺规范等。
施工图需要按照标准规范进行设计和绘制,以确保施工质量和安全。
总之,施工图规范是建筑工程施工过程中十分重要的一环。
通过制定和遵循相关规范,可以确保施工图的准确性和一致性,从而提高建筑工程的质量和效率。
同时,施工图规范也是工程监理和施工人员进行质量监控和施工管理的重要依据。
因此,建设单位和设计机构应高度重视施工图规范的制定和执行,以确保施工工程的顺利进行。

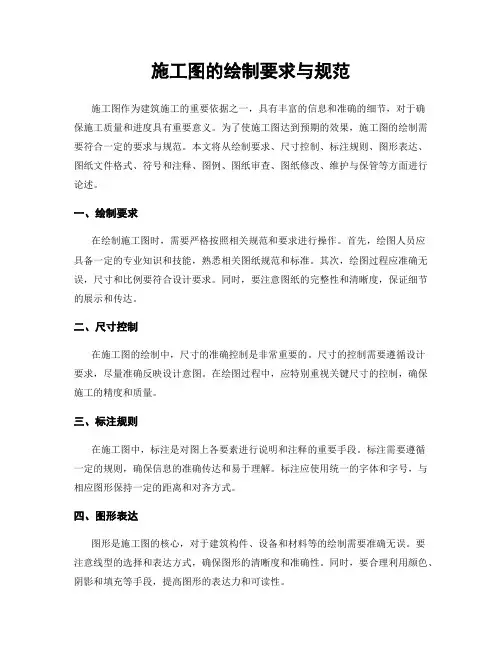

施工图的绘制要求与规范施工图作为建筑施工的重要依据之一,具有丰富的信息和准确的细节,对于确保施工质量和进度具有重要意义。
为了使施工图达到预期的效果,施工图的绘制需要符合一定的要求与规范。
本文将从绘制要求、尺寸控制、标注规则、图形表达、图纸文件格式、符号和注释、图例、图纸审查、图纸修改、维护与保管等方面进行论述。
一、绘制要求在绘制施工图时,需要严格按照相关规范和要求进行操作。
首先,绘图人员应具备一定的专业知识和技能,熟悉相关图纸规范和标准。
其次,绘图过程应准确无误,尺寸和比例要符合设计要求。
同时,要注意图纸的完整性和清晰度,保证细节的展示和传达。
二、尺寸控制在施工图的绘制中,尺寸的准确控制是非常重要的。
尺寸的控制需要遵循设计要求,尽量准确反映设计意图。
在绘图过程中,应特别重视关键尺寸的控制,确保施工的精度和质量。
三、标注规则在施工图中,标注是对图上各要素进行说明和注释的重要手段。
标注需要遵循一定的规则,确保信息的准确传达和易于理解。
标注应使用统一的字体和字号,与相应图形保持一定的距离和对齐方式。
四、图形表达图形是施工图的核心,对于建筑构件、设备和材料等的绘制需要准确无误。
要注意线型的选择和表达方式,确保图形的清晰度和准确性。
同时,要合理利用颜色、阴影和填充等手段,提高图形的表达力和可读性。
五、图纸文件格式施工图应按照一定的文件格式进行保存和传递。
常见的文件格式有DWG、PDF等。
在选择文件格式时,需要考虑图纸的可编辑性和便于存档、传输的特点。
另外,保存的图纸文件应具备一定的保密措施,防止信息泄露和不良使用。
六、符号和注释符号和注释是施工图中的重要组成部分,用于标示和说明各种要素和特征。
符号应按照相关规范和标准进行选用和绘制,确保一致性和易于理解。
注释应简明扼要,准确传达设计和施工要求。
七、图例施工图需要配备相应的图例,用于解释和说明图中所使用的符号和注释。
图例应准确反映设计和施工要求,用简洁明了的语言进行说明。
施工图制图规范施工图制图规范是指在设计和绘制施工图纸过程中需要遵循的一系列规则和要求,目的是确保施工图的质量、准确性和便于施工。
下面是一些常见的施工图制图规范要点:1. 工程标志:在施工图纸上必须标明工程名称、图号、比例、工程地点、设计单位、审查单位、绘图员和日期等基本信息。
2. 图纸比例:通常根据工程的大小和复杂程度来确定图纸的比例。
常见的比例有1:100、1:200、1:500等。
同时,所有的辅助图纸、放大图和详图等应与主图纸保持一致。
3. 标准图框和图样:每张施工图必须画一个标准的图框,图框的尺寸应符合规范要求。
图框上应填写图名、图号、比例、设计单位名称和地址等基本信息。
图样应清晰、完整,并采用规定的符号和图例。
4. 字体和线型:施工图上的文字应采用规定的字体和字号,以确保清晰可读。
线型要求用规定的线型,如实线、虚线和点线等。
5. 尺寸标注:应在施工图纸上标注主要尺寸和关键尺寸,尺寸标注要准确、清晰,并采用规定的标注方法和符号。
6. 图纸编排:施工图纸的编排应按照一定的顺序和逻辑关系,例如,平面图放在前面,立面图和剖面图放在后面。
图纸的编排应使施工者能够方便地查找所需信息。
7. 图纸内容:施工图纸的内容应详细、完整,并符合相关的设计规范和标准要求。
施工图纸上应标明各种构造和结构的尺寸、线型、标高等信息,以保证施工的准确性和安全性。
8. 图纸质量:施工图纸应保持清晰、干净,并采用正确的绘图方法和工具。
图纸上不得有破损、污渍或涂改的痕迹,以免造成误解或误判。
9. 图纸审查:施工图纸在绘制完成后,应由专业人员进行审查。
审查的内容包括图纸是否符合设计要求、绘图是否准确、标注是否清晰等。
审查人员需要对图纸进行逐一查看,并做出意见和建议。
10. 存档和归类:施工图纸完成后,应进行存档和归类。
存档的目的是保留图纸以备复查,归类的目的是方便查找和使用。
以上是施工图制图规范的一些要点,对于保证施工图的质量和有效性有着重要的影响。
制图标准和有关规定第一节图纸的幅面为了做到工程图基本统一,清晰简明,提高制图效率,满足设计、施工、存档的要求,关于图纸幅面大小的尺寸,国家制订了全国统一的标准:《房屋建筑制图统一标准》(GBJl~86)。
该标准规定,图纸幅面的基本尺寸为5种,其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。
如表3—1所示。
表3-1其图纸幅面如图3—2所示。
图3-2 图纸幅面为了适应建筑物的具体情况,平面尺寸有时要适当放大,所以《标准》中又规定了图纸长边可以加长的尺寸。
允许加长A0—A3号图纸的边长;加长部分的尺寸应为长边的1/8及其倍数。
如图3—2所示。
注:图纸的短边不得加长。
第二节图框线图框线格式用粗实线画出,如图3—2所示。
第三节图标与图签图标栏和图签栏又叫标题栏和会签栏,是设计图框的组成部分。
图标栏是说明设计单位、图名、编号的表格。
图标的位置一般在图纸的右下角。
图标的尺寸在国家标准中也有规定,A2、3、4号图纸的小图标其长边的长度应为85mm;短边的长度宜采用30、40、50mm三种尺寸。
如表3—3所示。
表3-3图签栏是供需要会签的图纸用的。
1个会签栏不够用时,可另加1个,2个会签栏应并列;不需要会签的图纸,可不设会签栏。
图签位于图纸的左上角,其尺寸应为75mm×20mm,栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。
具体形式如表3—4所示。
表3-4图3-5 图纸幅面第四章工程图的基本要素为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定,作为看图的准备。
下面我们从比例开始介绍。
第一节比例图纸使用比例的作用,是为了将室内结构不变形的缩小和放大在图纸上。
图纸比例用阿拉伯数字和符号“:”表示。
如1:100、1:50等。
1:100表示图纸上所画物体比实体缩小100倍,1:1表示图纸上所画物体与实体一样大。
一般图纸采用的比例可见表4—1。
第二节图线在施工图中,为了表示不同的意思,并达到图形的主次分明,必须采用不同的线型和不同宽度的图线来表达。
建筑施工图制图规范建筑施工图制图是建筑施工的重要环节,准确、规范的绘制施工图对于项目的顺利进行至关重要。
本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。
一、布图规范1. 布图应按照建筑设计方案要求进行,确保图纸的整洁、清晰。
2. 布图应采用等角投影或者透视投影,以给出项目的立体感。
3. 布图应明确坐标轴,并给出地下层到地上层的高度标注。
4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息,方便对图纸的管理和查找。
二、标注规范1. 标注应使用简洁明了的文字说明,确保施工人员能够准确理解。
2. 标注应采用标准的字体和字号,字迹清晰,避免使用手写字。
3. 重要的构件和尺寸应进行标注,以确保施工的准确性。
4. 标注应采用专用标记符号,如指示箭头、尺寸线、引线等,以增加图纸的可读性。
三、符号规范1. 符号应采用统一的标准符号,以保证施工图的统一性和规范性。
2. 符号的大小应与图纸的比例一致,不得过大或过小。
3. 符号应标明构件的材料、尺寸和其他关键参数,以便施工人员理解。
四、比例规范1. 比例尺要根据项目的具体要求确定,一般常用的比例尺为1:100或1:200。
2. 比例尺应直观明了,与图纸上的尺寸一致,方便施工人员计算和定位。
3. 相邻图纸的比例尺要一致,以确保各图纸之间的协调关系。
五、尺寸规范1. 图纸上的尺寸应准确无误,与实际建筑的尺寸一致。
2. 尺寸的标注应采用明确的标准尺寸,不得模糊或不清晰。
3. 长度、宽度、高度等重要尺寸应进行标注,以确保施工的精确性。
六、图纸保存规范1. 制图过程中应保持图纸清洁,避免弄脏、弄皱或者弄丢。
2. 制图完毕后,应按照标准的分类方法进行整理和保存,方便后续查找和管理。
3. 图纸应保存在干燥、通风、无灰尘的环境中,避免受潮或受损。
总结起来,建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。
施工图出图规范一.基本要求1.每张图纸须编制图名、图号、比例、时间、项目名称。
2.所有项目图纸都要配备图纸目录,卷、册分明。
3.图纸图层层次分明。
请不要直接在特性工具栏里直接修改线型宽度、颜色、比例。
(推荐采用图层统一管理和打印笔刷颜色分类管理,便于出图打印。
请注意出图打印的线型比例因子。
)4.文字高度要规范。
图框与标题栏的比例需一致。
二.图纸幅面1.图纸图幅采用A0、A1、A2、A3四种标准,以A2纸为主。
2.图纸种类图纸宽度(mm)图纸高度(mm) 长边加长尺寸(mm)A0 1189×840 1486 1635 1783 1932A1 841×594 1051 1261 1471 1682A2 594×420 743 891 1041 1189A3 420×297 630 841 1051 1261A4 297×210 主要用于目录、变更、修改等。
三.图纸常用比例1. 常用比例常用比例 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 可用比例 1:3、1:15、1:25、1:30、1:150、1:250、1:300、1:1500平面图、立面图 1:100、 1:150、 1:200、 1:300剖面图 1:50、1:100、 1:150、 1:200放大图 1:2、1:5、1:10、 1:20、 1:25、 1:30、 1:50配件图、构造详图 1:1、 1:2、 1:5、 1:10、 1:15、 1:20、 1:25、1:30、 1:50放大的比例(与实物相同1:1) 2:1、 2.5:1、 4:1、 5:1 、(10×n):1缩小的比例(与实物相同1:1) 1:1.5、1:2、1:2.5、1:3、1:4、1:5、1:10n不按比例图推荐采用1:1(如:工艺流程图、电控系统图)四、线型1.粗线推荐采用0.5mm中线、细线宽度推荐采用0.20mm、0.15mm标注线、点划线、虚线、细实线推荐采用0.15mm注:施工图出图不宜采用0.09mm线型。
扩初图纸:(园建)总图部分:园建总图分为两部分:一为补充说明部分,包括图纸目录、设计说明、材料及灯具表;二为总图的图纸部分.一、比例控制在1:400或1:400以下。
尽量采用1:100、1:150、1:200、1:300、1:400.二、总图分为总平面图、总平面定位图、竖向设计图、铺装材料图和照明、背景音乐布置图等。
1.总平面图表现总平面图的大树点,照明布置点,及小品等。
2.总平面定位图表现铺装绿化,大的尺寸关系。
3.竖向设计图有表现地面的标高点、小品及一些景观设计的标高。
4.铺装材料图表现材料、规格、图例等。
5.照明布置图各灯位点,图例。
(园建)详图部分:一、比例局部平面图的比例应采用为1:200、1:150、1:100、1:50。
立面应采用1:150、1:100、1:50,大剖面应采用1:150、1:100、1:50.剖面详图采用1:50、1:20、1:10.二、图纸部分1.局部平面图复杂的可以分为竖向图、铺装图、定位图、索引图。
可以把索引图和竖向图合为一张,也可以全部在一张上,视情况而定。
2.立面图立面图要有立面标高,立面尺寸,加上绿化、人物等.3.剖面图以大剖面为主,主要表现材料,做法,景观效果。
标高,尺寸要有。
4.小品详图分平面图、立面图、剖面图。
复杂的平面图可以有顶平面图、底平面图,视情况而定。
绿化部分:一、平面图比例应控制在1:300及1:300以下。
尽可能与总图使用相同比例。
二、绿化图纸分两部分,一部分为补充说明部分,包括图纸目录、种植设计说明,及一些现场的大树种植挖坑,固定的细部大样图纸.另一部分为图纸部分:1.苗木表采购苗木的名称、冠幅、胸径、高度、图例及备注。
2.乔灌木地被平面图3.乔灌木平面图高度高于1M以上的灌木及乔木平面设计图。
4.绿化地被平面图地被及低于1M的灌木的平面设计图。
5.绿化地形图包括绿地范围内的等高线堆坡处理、详细标高图。
6.细部节点放大平面图细部节点立面图、剖面图等.施工图图纸:(园建)总图部分:园建总图分为两部分,一为补充说明部分,包括图纸目录、设计说明(施工说明、图纸符号及字母代号说明、必要的通用节点图)、材料及灯具表. 二为总图的图纸部分:一、比例控制在1:400或1:400以下。
《CAD施工图规范》关键信息项:1、绘图单位2、图层设置3、字体样式与大小4、标注样式5、图框格式6、打印设置7、图纸比例8、图形精度11 绘图单位111 CAD 施工图应采用公制单位,长度单位为毫米(mm),精度设置为 000。
112 角度单位为度(°),精度设置为 00。
12 图层设置121 应根据不同的图形元素设置相应的图层,图层名称应清晰明确,便于识别和管理。
122 常见的图层包括:墙体层、门窗层、家具层、标注层、文字层等。
123 每个图层应设置不同的颜色、线型和线宽,以提高图纸的可读性。
13 字体样式与大小131 图纸中的文字应采用统一的字体样式,如宋体、黑体等。
132 文字高度应根据图纸比例和重要程度进行设置,一般标注文字高度为 25mm 35mm,说明文字高度为 4mm 5mm。
133 文字的对齐方式应保持一致,通常采用居中对齐或左对齐。
14 标注样式141 标注应包括尺寸标注、标高标注、轴线标注等。
142 尺寸标注的样式应符合国家标准,标注线的长度、箭头大小、文字位置等应统一规范。
143 标高标注应以米(m)为单位,保留两位小数,标注符号应清晰明确。
144 轴线标注应采用细点划线,直径为 025mm 035mm。
15 图框格式151 图框应采用标准格式,包括标题栏、会签栏等。
152 标题栏应包含图纸名称、比例、绘图日期、绘图人员等信息。
153 会签栏应留出相关人员签字的位置。
16 打印设置161 打印图纸前应进行页面设置,选择合适的纸张大小和打印方向。
162 打印线宽应根据图层设置进行调整,确保打印效果清晰。
163 打印颜色应选择黑白打印,除非有特殊要求。
17 图纸比例171 应根据绘图内容的大小和复杂程度选择合适的图纸比例,常见的比例有 1:50、1:100、1:200 等。
172 同一套图纸中,比例应保持一致,特殊情况需要注明。
18 图形精度181 绘制图形时应保证线条的平滑和准确,避免出现锯齿和断点。
cad施工图制图规范CAD施工图制图规范是指在CAD软件中绘制施工图时需要遵循的一些规范和标准,以确保施工图的准确性和完整性。
下面是一些常见的CAD施工图制图规范:1. 绘图单位和比例:在开始绘制施工图之前,首先确定绘图的单位和比例。
常用的单位有毫米、厘米、米和英尺。
比例一般根据图纸的尺寸和所需表达的信息来确定,例如1:50或1:100等。
2. 图幅和框架:在每张施工图上应标明图幅和框架。
图幅指的是图纸的大小,例如A0、A1、A2等。
框架包括图纸的标题、图号、比例尺、制图日期等信息。
3. 图层设置:利用CAD软件的图层功能来设置施工图的各个图层,例如建筑层、结构层、电气层等。
每个图层应有明确的名称和颜色,并且各个图层之间应有明确的划分和分离。
4. 绘图标准:根据相关标准和规范,绘制各种图形和符号。
例如,在绘制平面布置图时,使用不同的线型和线宽来表示不同的构件和设备。
5. 尺寸标注:绘制施工图时需要标注各个构件和设备的尺寸。
尺寸标注应清晰、准确,并且与实际情况一致。
标注的文字应清晰可读,一般使用工程字体。
6. 图形符号:根据相关标准和规范,使用合适的图形符号来表示不同的构件、设备和管线等。
符号应具有统一的规范和标准,以确保信息的准确传达。
7. 绘图精度:在绘制施工图时,应注意绘图的精度和准确性。
各个构件和设备的位置、尺寸等应与实际情况相符。
在进行绘图时,可以使用CAD软件的辅助功能来保证绘图的准确性。
8. 标注和说明:在施工图中应标注和说明各个构件和设备的具体信息,例如材料、规格、型号等。
标注和说明的文字应清晰可读,并与图纸的比例相符。
9. 图纸检查:在绘制施工图后,应进行图纸的检查和审查,确保图纸的正确性和完整性。
检查包括对图纸的内容、格式、标注等方面进行全面的检查和核对。
以上是一些常见的CAD施工图制图规范,可以根据具体项目的需求和要求进行进一步细化和补充。
通过遵循这些规范和标准,可以提高施工图的质量和效果,减少误差和问题的发生,为施工工作提供有效的支持和指导。
《CAD施工图规范》
一、总则
室内设计专业制图规则,为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
本标准为形成设计绘图表达的风格的统一,不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图
1.文件内容说明:
要求:绘制单位为毫米,不保留小数;要求所有图面的表达方式均保持一致。
2.图纸表现说明:
图面多少可根据图面内容的丰富程度来确定,以A3打印出来层次分明又不稀疏为原则。
3.注意事项:
3.1插入图中的图块不要炸开,如需调整,在调整完毕后,应重新定义为图块;填充禁止炸开。
3.2注意剖视方向,索引符号指示方向应与剖视方向一致。
3.3平面图中索引立面序号时,以图面上方为起始,用数字按顺时针方向排序,同层不同空间的立面序号以连续数字表示,如01 02 03 04 05 06……
3.4同一幅图中,索引序号不得重复。
3.5文件完成后,必须将多余图块及设置清除,确保文件空间为最小。
3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版
3.7图面与图框内框竖线之间应留一定的距离。
3.8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明:
4.1最外总体尺寸;中间结构尺寸;最内功能尺寸。
4.2等分尺寸与总体尺寸必须相等,必要时可用EQ表示。
4.3所有标准应在图纸空间视口内以1-1的标注样式标注,必要时可以在图纸空间内标注,不要重复标注。
4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开;严禁小数点。
5.填充说明:
详见《材料填充图例》
6.图纸目录编排(图号编号)说明:
6.1图纸目录
6.2设计说明
6.3装饰专业:
6.3.1图纸命名:
总平面图——————ZP
区域空间平面图———P
(天花平面图、墙体定位图、地材铺装图、立面索引图)
立面图———————E
详图————————D
(包含剖面图、大样图)
6.3.2图纸顺序:
以楼层从下至上为排序原则;每个楼层图纸依次为:平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
[注:如有总平面的(立面索引图)时,无需(区域立面索引图)重复索引。
]
(排序1:按照楼层总平面排序)
一层平面布置图 1L-P-01
一层立面索引图 1L-P-02
一层墙体定位图 1L-P-03
一层天花布置图 1L-P-04
一层灯具定位图 1L-P-05(如有区域平面部分时,无需总平面灯具定位)
一层地材铺装图 1L-P-06
(排序2:按照区域空间排序)
一层××平面及天花布置图 1L-PM01 1L-PM02
(排序3:按照平面图中索引立面序号排序)
一层××立面图-01、-02 1L-E-01
一层××立面图-03、-04 1L-E-02
(排序4:按照立面图中索引详图序号排序)
[注:详图部分根据图纸阶段而定]
一层××剖面大样图 1L-D-01
……
(排序5:按照楼层总平面排序)
二层平面布置图 2L-P-01
二层立面索引图 2L-P-02
二层墙体定位图 2L-P-03
二层天花布置图 2L-P-04
二层墙体定位图 2L-P-05
二层地材铺装图 2L-P-06
……
6.4各个专业图纸目录参照下列顺序编制:
6.4.1装饰专业:封面;图纸目录;装饰设计说明;主材料表;装饰图纸(平面,立面,剖面,公共节点);打孔装订。
6.4.2电气专业:封面;图纸目录;电气设计说明;主要设备材料表;装饰图纸(系统图;平面图;详图;;控制线路图)。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录,打孔装订。
6.4.3给排水专业:封面;图纸目录;给排水设计说明;总图;(给水、消防、排水、雨水)系统图;平面图(自下而上);详图;打孔装订。
6.4.4暖通空调专业:封面;图纸目录;暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图;打孔装订。
DWG文件制图规范速查表
7.图层内容:(0层严禁放任何东西,是做块用的!)
8.文字标注高度设定:所有文字标注的字体应在图纸空间立面标注与标注字体相同,大小为标注字体大小参见CAD制图规范
9.工程图纸绘制标准:
9.1平面图
9.1.1方案平面:
① 标注功能分区的文字说明。
② 图块比例正确。
③ 标注尺寸、尺寸线至少为二级标注。
④ 标注平面相对标高与原建筑标高相同。
⑤ 标注步阶、楼梯的上、下符号及步数(各类符号的画法应严格遵守统一标准制作)。
⑥ 标注图纸名称及比例。
⑦ 填写图框内容。
9.1.2平面线型:
① 墙体及承重结构为粗线,墙体线为闭合线。
② 门窗线为中粗线。
③ 家私外框线为中粗线。
④ 标注线填充线及其它辅助线均为细线。
9.2天花图
9.2.1天花平面:
① 标出同平面相应的墙体及文字、尺寸。
② 标出造型部分图形材料及尺寸(天花布置图及地材铺装图材料以代码表示,参见《施工图材料代码》)。
③ 标出灯具,区别吊灯吸顶灯、筒灯、射灯或特殊灯具。
④ 标注标高。
⑤ 标注吊顶材料及规格(天花图例说明)。
⑥ 附注图例(灯具图例说明)。
⑦ 标注天花图名称及比例。
9.2.2施工图阶段标注更详细文字及尺寸:
① 标注天花造型的详细尺寸(弧形的弧度、圆形的直径、半径等及距墙边的尺寸及灯具的间距尺寸)。
② 标注剖切符号。
③ 另附天花剖面图。
9.2.3天花线型:
① 墙体及承重结构为粗线,墙体线为闭合线。
② 封门线、窗线为中粗线。
③ 造型天花边缘及灯具边缘线为中粗线。
④ 标注线填充及其它辅助线均为细线。
9.3立面图
9.3.1立面方案:
① 标注尺寸、标高尺寸应详细、准确。
② 标注材料、文字说明表面处理、材料要求。
③ 门须有开启符号且与平面的开启方向相符,(门的设备须考虑齐全门锁、碰、闭合器、合页等)。
④ 剖切符号,大样索引应与其它各部分的图纸关系清楚、准确。
⑤ 在立面上表达出天花的轮廓。
⑥ 标注图纸名称及比例。
9.3.2立面图线型:
① 墙体线为粗线。
② 单独家俱图中家俱外框线为粗线,内部结构线为中粗线,其它辅助线为细线。
③ 单独立面图中外框线为粗线,结构线为中粗线,其它辅助线为细线。
9.4大样图
9.4.1大样的做法符合施工工艺要求和技术标准,关系准确、清晰,比例要求适当。
9.4.2绘制的物体尺寸要严格按实物比例尺寸规范。
9.4.3详图中剖面、大样如图面有边框,则边框线线型为ACAD_ISO03W100,线型比例:0.3×(比例),全局宽度:0.5×(比例)。
9.4.4详图标注尺寸准确、详细;标注相关材料及配件。
9.4.5天花详图标注标高。
9.4.6标注图纸名称及比例。
10.尺寸标注及文字注释形式的设置:
· 材料标注在一般在图面右侧或上侧(对于剖面图或大样图中可以美观为准不加以要求)尺寸标注在图面左侧或下侧(一般标注为三段式,标不下或内容较少的情况下可标注为两段式)
· 标注格式。
