GBF高强薄壁管现浇混凝土空心楼盖的施工监控武汉华胜工程建设科技有限公司张郁平万可望GBF高强薄壁管现浇混凝土空心楼盖(又称现浇混凝土空心楼盖)，相对梁板结构而言，称为无梁楼盖体系，又称板柱结构体系。
在我国无梁结构体系是最近几年才发展起来的建筑结构新技术，已被国家列为火炬计划，建设部列为重点科研成果推广项目。
目前此项技术已在全国十多个省市推广使用。
GBF高强薄壁现浇空心楼盖，打破了传统的结构模式，把建筑物集中受力的梁变成无数分散空间受力的“工”字结构体系，使楼盖的力学性能更合理、与传统结构相比，具有施工经济简便，隔热、隔音、保温性能、抗震性能好、综合造价低等优点，使同高的楼层扩大净空，楼层空间摆脱梁的制约，具有空间灵活间隔，能满足内部布置个性化、人性化的要求，特别适用于高层建筑。
中铁十一局办公科研综合楼在结构设计中引进了这项技术。
该工程结构全部为整体现浇框剪结构，总建筑面积33876平方米，主楼26层，裙楼3层，地下室一层，层高6.4m，局部3.9m(3.0m)，裙楼层高4.5m，主楼标准层层高3.6m。
本工程现浇楼盖除第五层(转换层)及部分楼板外，其余各层均采用GBF高强薄壁管现浇混凝土空心楼盖。
楼板厚度为250mm和300mm两种，管径规格为150mm 和200mm，管长小于或等于1000mm，使用长度共计62000米。
标准层平面如图一所示：在现浇混凝土空心楼盖施工过程中，我们着重从了解设计原理入手，掌握监控重点，对施工全过程进行监控。
一、了解设计原理，掌握监控重点现浇双向空心板构件的设计原理分析：l、设计依据：《混凝土结构设计规范GB50010—2002)》、《建筑结构荷载规范GB5009—2001》、《钢筋混凝土升板结构技术规范GBJl30—90》。
2、设计条件现浇双向空心板使用管长l000mm，两端封口的GBF管。
并沿管列方向设置间距等于1000mm，宽度大于等于lOOmm垂直管列方向的混凝土肋。
无梁现浇混凝土GBF管空心楼盖质量控制摘要：现浇砼空心楼盖(GBF管)结构是一种由暗梁和非抽芯式空心楼板组成的结构体系，作为建设部推广应用的新技术，在部分建筑中已得到很好的运用。
笔者根据空心楼盖工程的工作经验，谈一下该项工程现浇空心楼盖施工质量控制措施。
关键词：现浇空心楼盖；GBF管；施工工艺；质量控制1.“无梁现浇混凝土GBF管空心楼盖”简介无梁现浇混凝土GBF管空心楼盖是一种由暗梁和非抽芯式空心楼板组成的楼盖。
根据柱网、板跨载荷等的设计要求，由结构设计确定薄壁管的管径、空心楼盖的总厚度、楼盖断面中孔间腹肋及暗梁的宽度、管顶、底翼的厚度、梁板配筋等参数。
GBF管是一种高强复合薄壁管，为纤维水泥井管，管两端封闭。
2.无梁现浇混凝土GBF管空心楼盖的施工工艺流程在已完成的楼盖上测量放线→底模支撑体系及龙骨安装→楼盖底模安装→模板上定位放线并对GBF管及预埋管盒等作定位→暗梁钢筋绑扎→GBF管排放→GBF管及肋向钢筋验收→管盒预埋、面层钢筋安装并铺设架空马凳→隐蔽工程验收→砼输送管敷设、砼浇注，随浇砼随修复GBF管及钢筋→砼养护→达到设计强度要求后拆底模。
3.工程质量控制点：为有效地对该子分部工程中各分项工程实行质量控制，我们将如下分项及指标作为施工工作的质量控制点。
①模板：钢管、扣件质量，强度、刚度、稳定性，轴线位置，相邻两板表面高低差，表面平整度，拼缝；②内模进场：长度、外径、端面垂直度、平整度、不圆度、重量、径向抗压荷载；③钢筋：品种、规格、数量、下料长度、间距、排距、搭接长度、锚固长度、箍筋间距、保护层、梁柱节点；④内模安装：规格、数量、安装位置、定位措施、抗浮技术措施、区格板中内模的整体顺直度；⑤商品砼：质量保证资料(水泥、砂、石、外加剂、矿物掺合物、水)、坍落度、轴线位置、截面尺寸、表面平整度、浇筑顺序、振捣方法、梁柱等钢筋集中区域。
4.应用实例某工程总建筑面积23331m2，建筑总高度为18.9米,总共5层。

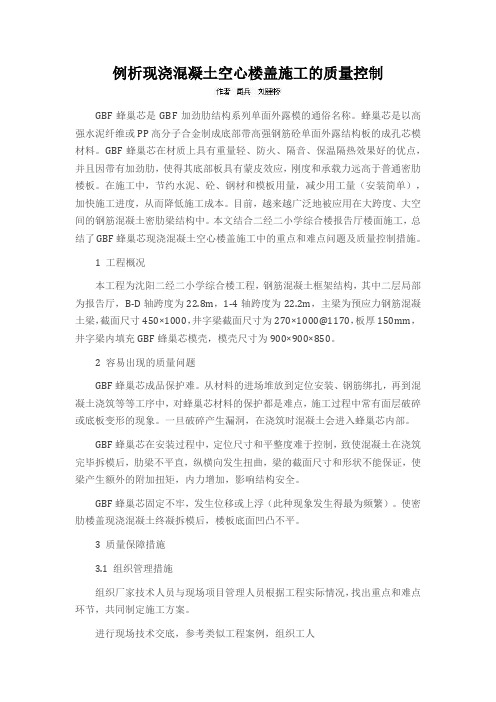

例析现浇混凝土空心楼盖施工的质量控制GBF蜂巢芯是GBF加劲肋结构系列单面外露模的通俗名称。
蜂巢芯是以高强水泥纤维或PP高分子合金制成底部带高强钢筋砼单面外露结构板的成孔芯模材料。
GBF蜂巢芯在材质上具有重量轻、防火、隔音、保温隔热效果好的优点，并且因带有加劲肋，使得其底部板具有蒙皮效应，刚度和承载力远高于普通密肋楼板。
在施工中，节约水泥、砼、钢材和模板用量，减少用工量（安装简单），加快施工进度，从而降低施工成本。
目前，越来越广泛地被应用在大跨度、大空间的钢筋混凝土密肋梁结构中。
本文结合二经二小学综合楼报告厅楼面施工，总结了GBF蜂巢芯现浇混凝土空心楼盖施工中的重点和难点问题及质量控制措施。
1 工程概况本工程为沈阳二经二小学综合楼工程，钢筋混凝土框架结构，其中二层局部为报告厅，B-D轴跨度为22.8m，1-4轴跨度为22.2m，主梁为预应力钢筋混凝土梁，截面尺寸450×1000，井字梁截面尺寸为270×1000@1170，板厚150mm，井字梁内填充GBF蜂巢芯模壳，模壳尺寸为900×900×850。
2 容易出现的质量问题GBF蜂巢芯成品保护难。
从材料的进场堆放到定位安装、钢筋绑扎，再到混凝土浇筑等等工序中，对蜂巢芯材料的保护都是难点，施工过程中常有面层破碎或底板变形的现象。
一旦破碎产生漏洞，在浇筑时混凝土会进入蜂巢芯内部。
GBF蜂巢芯在安装过程中，定位尺寸和平整度难于控制，致使混凝土在浇筑完毕拆模后，肋梁不平直，纵横向发生扭曲，梁的截面尺寸和形状不能保证，使梁产生额外的附加扭矩，内力增加，影响结构安全。
GBF蜂巢芯固定不牢，发生位移或上浮（此种现象发生得最为频繁）。
使密肋楼盖现浇混凝土终凝拆模后，楼板底面凹凸不平。
3 质量保障措施3.1 组织管理措施组织厂家技术人员与现场项目管理人员根据工程实际情况，找出重点和难点环节，共同制定施工方案。
进行现场技术交底，参考类似工程案例，组织工人学习。
GBF管现浇钢筋混凝土无梁空心楼盖施工及其质量控制摘要：本文结合该工程的具体施工过程，对无梁现浇混凝土GBF管空心楼盖的性能特征、施工技术、施工质量控制以及成品保护与质量要求进行了介绍与探讨，供业内同行借鉴与参考。
关键词：GBF管；无梁楼盖；施工技术；现浇混凝土；质量控制Abstract: based on the project of specific construction process, no beam of cast-in-situ concrete hollow floor GBF tube performance characteristics, construction technology, construction quality control and product protection and quality requirements are introduced and discussed, for the academic reference and reference.Keywords: GBF tube; Flat slab floor; Construction technology; Cast-in-situ concrete; Quality control1GBF管空心无梁楼盖技术特征GBF管现浇空心板是在现浇钢筋混凝土楼盖结构中采取埋芯成孔工艺,在楼盖内每隔一定间距,放置圆形GBF高强复合薄壁管,浇筑混凝土,形成类似无数小工字梁受力的现浇多孔空心板或以密肋形式受力的现浇空心板,成为无柱帽的现浇混凝土无梁楼盖。
该结构具有以下技术特征。
①施工速度快,节省中间部分梁的支模工序,减少模板裁损。
②自重轻,竖向结构造价低。
③跨度大(非预应力可达15m,采用预应力可达25m)。
④开孔洞方便且节省层高。
GBF管是由水泥砂浆、固化剂等材料按一定比例混合搅拌,内置玻璃纤维成型,并经养护制成的两端封闭的空心圆柱形复合管。
现浇混凝土(GBF)空心楼盖施工质量监理控制要点摘要：现浇混凝土空心楼盖结构具有自重轻、地震作用小等优点，在跨度较大的公共建筑与住宅建筑已有较多应用。
本文简单介绍了以GBF高注合金竖孔箱模作为芯模的现浇钢筋混凝土空心楼盖施工工艺，着重对材料进场到过程控制等施工质量监理控制要点进行论述。
关键词：GBF；高注合金；竖孔芯模；空心楼盖；质量控制现浇钢筋混凝土空心楼盖既按一定规则放置埋入式内模后，经现场浇筑混凝土而在楼板中形成空腔的楼盖。
内模主要起到规范成孔形状的作用，不参与结构受力。
内模芯体一般有筒芯、筒体、箱体及块体形式。
GBF高注合金竖孔箱模为箱体形式，经过改造优化，产品升级，箱体强度较之前期产品有所提高，抗破损能力加强，造型更方便固定以预防混凝土浇筑过程中产生上浮。
GBF高注合金竖孔芯模钢筋混凝土空心楼盖有效运用能够减轻结构自重，改善保温、隔音性能，提高净空高度，但如果施工不当，其优点不仅难以实现，甚至会适得其反，给工程留下质量安全隐患，因此其施工质量便显得尤为重要。
笔者通过所在工程项目实践经验并结合相关资料进行总结分析，认为GBF高注合金竖孔芯模现浇混凝土空心楼盖施工质量监理控制要点主要有四点，分别为质量管理、材料质量控制、安装质量控制及混凝土施工质量控制。
以下为结合工程实例对GBF高注合金竖孔芯模现浇混凝土空心楼盖的施工工艺流程及施工质量监理控制要点的论述。
1 工程概况××工程，为综合办公建筑，分塔楼与裙房两部分组成，塔楼地上为23层，裙楼地上3层，共1层地下室。
地下室顶板部分使用GBF高注合金竖孔芯模现浇钢筋混凝土空心楼盖，约14000㎡，采用的空心箱模主规格为：900×900×400mm，局部区域不符合模数的采用其他规格配套盒。
楼板厚度为620mm，箱体上、下层板厚均为110mm。
2 GBF高注合金竖孔芯模现浇钢筋混凝土施工工艺流程钢筋和箱模安放位置放线---绑扎肋梁及板底钢筋---铺设预埋管线---设置抗浮固定点---检查验收抗浮点设置---安装空心箱模下部垫块---安装空心箱模---绑扎楼板上部钢筋---搭设施工便道---隐蔽验收---砼浇筑---养护、拆模3 施工质量监理控制要点3.1 质量管理GBF高注合金竖孔芯模现浇混凝土空心楼盖施工前，项目监理部安排人员会同业主、施工单位相关人员一起到生产厂家进行了考察，并对使用此产品的在建工程进行参观，学习相关经验。
