无梁空心楼板的施工技术

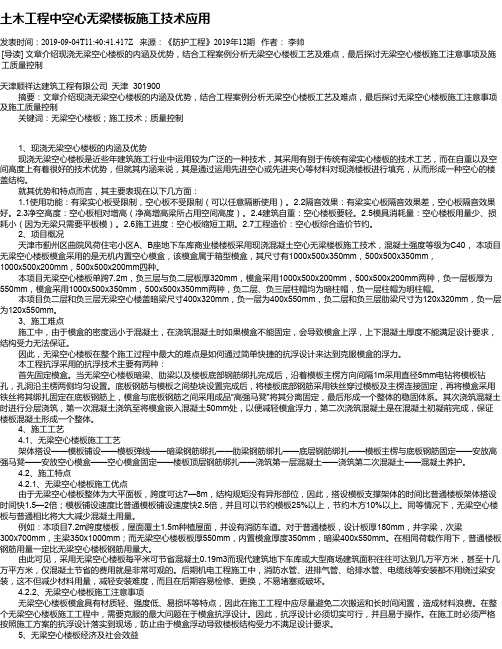

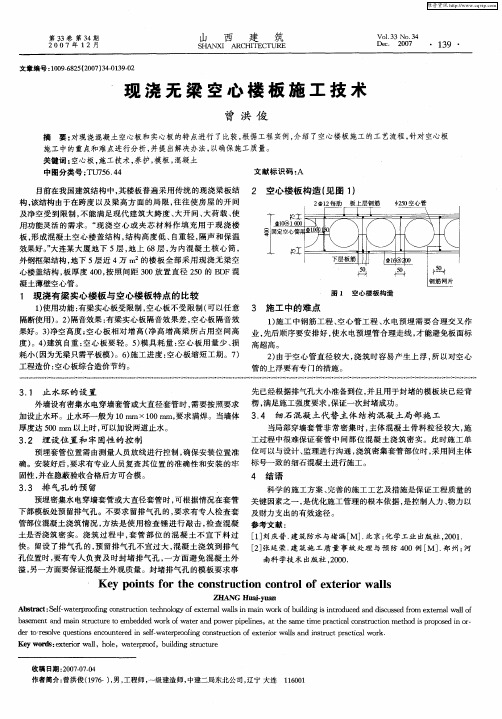

土木工程中空心无梁楼板施工技术应用发表时间：2019-09-04T11:40:41.417Z 来源：《防护工程》2019年12期作者：李帅[导读] 文章介绍现浇无梁空心楼板的内涵及优势，结合工程案例分析无梁空心楼板工艺及难点，最后探讨无梁空心楼板施工注意事项及施工质量控制天津顺祥达建筑工程有限公司天津 301900 摘要：文章介绍现浇无梁空心楼板的内涵及优势，结合工程案例分析无梁空心楼板工艺及难点，最后探讨无梁空心楼板施工注意事项及施工质量控制关键词：无梁空心楼板；施工技术；质量控制 1、现浇无梁空心楼板的内涵及优势现浇无梁空心楼板是近些年建筑施工行业中运用较为广泛的一种技术，其采用有别于传统有梁实心楼板的技术工艺，而在自重以及空间高度上有着很好的技术优势，但就其内涵来说，其是通过运用先进空心或先进夹心等材料对现浇楼板进行填充，从而形成一种空心的楼盖结构。

就其优势和特点而言，其主要表现在以下几方面： 1.1使用功能：有梁实心板受限制，空心板不受限制（可以任意隔断使用）。

2.2隔音效果：有梁实心板隔音效果差，空心板隔音效果好。

2.3净空高度：空心板相对增高（净高增高梁所占用空间高度）。

2.4建筑自重：空心楼板要轻。

2.5模具消耗量：空心楼板用量少、损耗小（因为无梁只需要平板模）。

2.6施工进度：空心板缩短工期。

2.7工程造价：空心板综合造价节约。

2、项目概况天津市蓟州区曲院风荷住宅小区A、B座地下车库商业楼楼板采用现浇混凝土空心无梁楼板施工技术，混凝土强度等级为C40，本项目无梁空心楼板模盒采用的是无机内置空心模盒，该模盒属于箱型模盒，其尺寸有1000x500x350mm，500x500x350mm，1000x500x200mm，500x500x200mm四种。

本项目无梁空心楼板单跨7.2m，负三层与负二层板厚320mm，模盒采用1000x500x200mm，500x500x200mm两种，负一层板厚为550mm，模盒采用1000x500x350mm，500x500x350mm两种，负二层、负三层柱帽均为暗柱帽，负一层柱帽为明柱帽。

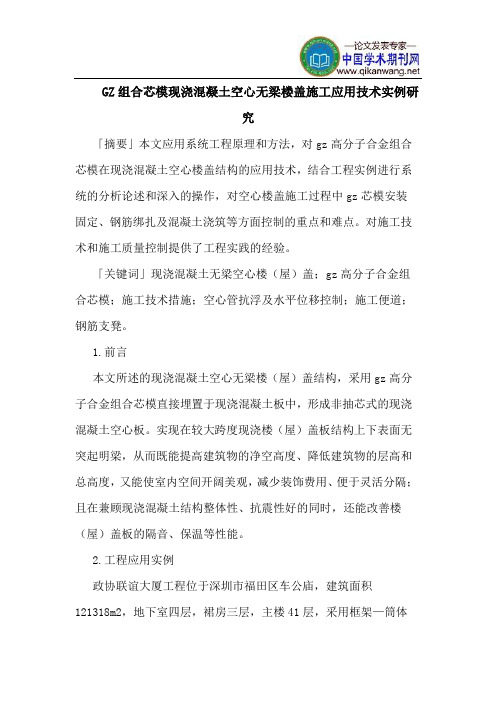

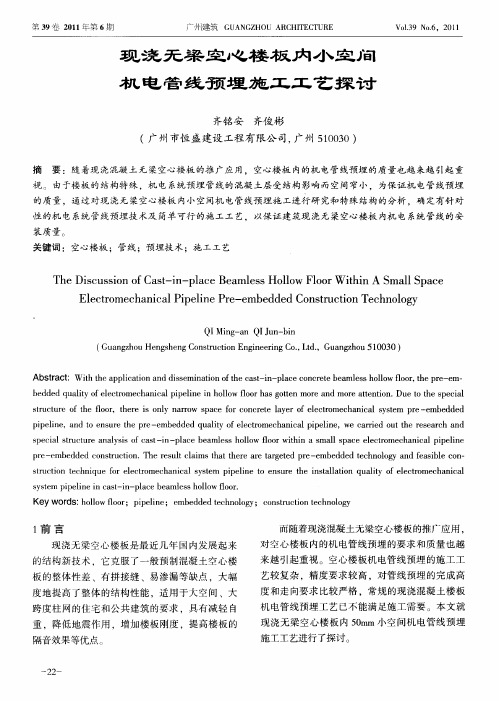

GZ组合芯模现浇混凝土空心无梁楼盖施工应用技术实例研究「摘要」本文应用系统工程原理和方法，对gz高分子合金组合芯模在现浇混凝土空心楼盖结构的应用技术，结合工程实例进行系统的分析论述和深入的操作，对空心楼盖施工过程中gz芯模安装固定、钢筋绑扎及混凝土浇筑等方面控制的重点和难点。

对施工技术和施工质量控制提供了工程实践的经验。

「关键词」现浇混凝土无梁空心楼（屋）盖；gz高分子合金组合芯模；施工技术措施；空心管抗浮及水平位移控制；施工便道；钢筋支凳。

1.前言本文所述的现浇混凝土空心无梁楼（屋）盖结构，采用gz高分子合金组合芯模直接埋置于现浇混凝土板中，形成非抽芯式的现浇混凝土空心板。

实现在较大跨度现浇楼（屋）盖板结构上下表面无突起明梁，从而既能提高建筑物的净空高度、降低建筑物的层高和总高度，又能使室内空间开阔美观，减少装饰费用、便于灵活分隔；且在兼顾现浇混凝土结构整体性、抗震性好的同时，还能改善楼（屋）盖板的隔音、保温等性能。

2.工程应用实例政协联谊大厦工程位于深圳市福田区车公庙，建筑面积121318m2，地下室四层，裙房三层，主楼41层，采用框架—筒体结构，标准层层高3.6米，主体结构施工至15层时，应甲方层高不变、增大净空的愿望及要求，梁板经设计方修改为现浇混凝土空心无梁楼盖结构，埋置空心管采用gz高分子合金组合芯模，楼板厚度350mm，空心管直径200mm、250mm，长度1米。

施工部位位于主楼16层梁板至40层梁板，剪力墙柱基本没有变化，施工时按照一层为一个流水段进行施工，墙、柱、梁板一次浇筑成型。

3.施工工艺及主要施工技术措施3.1施工工序流程工序流程：施工准备→测量放线→支模→按芯模安放位置，底板钢筋及管线预埋位置划线定位→梁钢筋、板底钢筋、肋间钢筋绑扎、设置钢筋保护层垫块→安装芯模支凳→预埋水电等管线→底层钢筋验收→芯模安装及抗浮铁丝绑扎→板面层钢筋安装和洞口预留预埋→搭设施工架空便道、安装混凝土输送管→隐蔽工程验收→混凝土浇筑→混凝土养护→拆模。

空心楼板技术优势、施工工艺空心楼板是一种预制楼板。

内设一个或几个总纵向孔道，以节省材料，并减轻重量。

通常用预应力混凝土制成，其尺寸根据房屋开间大小和吊装机械的能力而定。

板中孔道有利于隔声和隔热。

技术优势现浇混凝土空心楼板就是按一定规则放置埋入式内模后，经现场浇筑混凝土而形成空腔的楼板。

内模”即为埋置在现浇混凝土空心楼板中用以形成空腔且不取出的物体，主要起到规范成孔形状的作用，不参与结构受力。

当混凝土成型，达到设计设计强度后，内模也就完成了工作使命”现浇混凝土空心楼板由于置入了内模，从而减轻了自重，减少混凝土用量，增加了跨度，降低层高。

1.使用功能优良：与明梁框架结构比较，本技术可使空间更开阔美观，与无梁楼盖比较无柱帽。

实现了真正平板或无次梁平板，跨度大。

2.房间无需吊顶：由于楼板完全平整，无须再吊顶装修，还提高了净空高度。

3•隔声效果优良：现浇混凝土空心楼板的封闭空间结构大幅减少了楼层噪声的传递，克服了上下楼层间的撞击噪声干扰，隔声效果显著。

4.建筑节能效果显著：现浇混凝土空心楼板的封闭空间结构大幅减少了热量的传递，使隔热保温性能得到了显著的提高，建筑节能效果显著。

5.施工方便，经济：现浇混凝土空心楼板与一般建筑相比，支拆模施工简便、快捷、减少模板损耗，还可缩短支拆模时间，缩短工期，并可降低模板损耗费用，降低工程造价。

6适用范围广，尤其适用于大跨度的楼板；自重轻；刚度大；抗震性好；增加层高净空高度等。

施工工艺测量放线一支楼板模板一刷脱模剂-绑扎楼板底筋-放置垫块一水电预埋，洞口预留一安置薄壁空心管-放置叉架-绑扎板面筋-检查-浇筑振捣混凝土 -养护—拆模。

1、测量放线：测量确定板底标高，先测出1m水平线，用墨线弹在柱上，再用水平线往上返，返出板底标高。

2、支楼板模板：现浇混凝土空心楼板模板采用钢模板，钢模板铺在木龙骨上，每1卅从木龙骨往上甩1m长8号铁线。

木龙骨用铁管扣件式满堂脚手架支撑，支撑必须具有足够的承载力，以保证上面工作的正常运行。

无梁楼盖无梁楼盖是由瑞士设计师于1910年发明的，无梁楼盖不设梁，是一种双向受力的板柱结构。

由于没有梁，钢筋混凝土板直接支承在柱上，故与相同柱网尺寸的肋梁楼盖相比，其板厚要大些，但无梁楼盖的建筑构造高度比肋梁楼盖小，这使得建筑楼层的有效空间加大，同时，平滑的板底可以大大改善采光、通风和卫生条件，故无梁楼盖常用于多层的工业与民用建筑中，如商场、书库、冷藏库、仓库等，水池顶盖和某些整板式基础也采用这种结构形式。

无梁楼盖根据施工方法的不同可分为现浇式和装配整体式两种。

无梁楼盖也采用升板施工技术，在现场逐层将在地面预制的屋盖和楼盖分阶段提升至设计标高后，通过柱帽与柱整体连接在一起，由于它将大量的空中作业改在地面上完成，故可大大提高进度。

其设计原理，除需考虑施工阶段验算外，与一般无梁楼盖相同。

此外，为了减轻自重，也可用多次重复使用的塑料模壳，形成双向密肋的无梁楼盖。

目前，我国在公共建筑和住宅建筑中正在推广采用现浇混凝土空心无柱帽无梁楼盖，板中的空腔宜是双向的，可由预制的薄壁盒作为填充物构成。

无梁楼盖因没有梁，抗侧刚度比较差，所以当层数较多或有抗震要求时，宜设置剪力墙，构成板柱—抗震墙结构。

根据以往经验，当楼面活荷载标准值在5kN／m2以上，柱网为6m~6m时，无梁楼盖比肋梁楼盖经济。

无梁楼盖是在对于建筑物净空与层高限制较严格的建筑物经常使用的楼盖形式。

无梁楼盖的结构组成与传力无梁楼盖结构体系包括楼板、柱帽两大部分，其中多数无梁楼盖的楼板中还会有由钢筋加强板带形成的暗梁，保证受力的整体性。

无梁楼盖的传力路经比较简单，荷载一般按以下路径传递：楼板_ 柱帽_ 柱_ 基础_ 地基。

由于柱顶处平板直接将荷载传递给柱，因此会在柱顶形成集中受力区域，产生柱头对于楼板的冲切破坏。

为了防止这种破坏的发生，往往在柱顶设置柱帽，以增大柱头与楼板的接触面积，有利于荷载的合理分布。

当然，当荷载不太大时，也可不用柱帽。

常用的矩形柱帽有无帽顶板的、有折线顶板的和有矩形顶板的三种型式。
