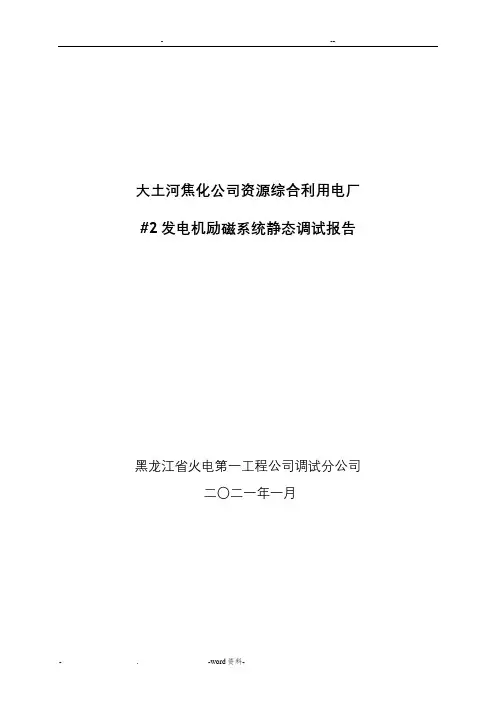

- --大土河焦化公司资源综合利用电厂#2发电机励磁系统静态调试报告黑龙江省火电第一工程公司调试分公司二〇二一年一月大土河焦化公司资源综合利用电厂二号机组发变组保护屏调试报告项目经理：审核：调试人员：工程名称：大土河焦化公司资源综合利用电厂调试建设单位：西北电建监理单位：山西德正工程监理有限公司设计单位：山西意迪光华电力勘测设计院调试单位：黑龙江省火电第一工程公司目录1 说明......................................................... 错误!未定义书签。
2 外观、接线检查 ........................................... 错误!未定义书签。
3 电源检查 ................................................... 错误!未定义书签。
4 输入模拟量检查 .......................................... 错误!未定义书签。
5 输入开关量检查 ........................................... 错误!未定义书签。
6输出开关量检查 ............................................ 错误!未定义书签。
7 回路测试 ................................................... 错误!未定义书签。
8变送器校验记录 ............................................ 错误!未定义书签。
9 表计校验 ................................................... 错误!未定义书签。
10继电器校验记录........................................... 错误!未定义书签。

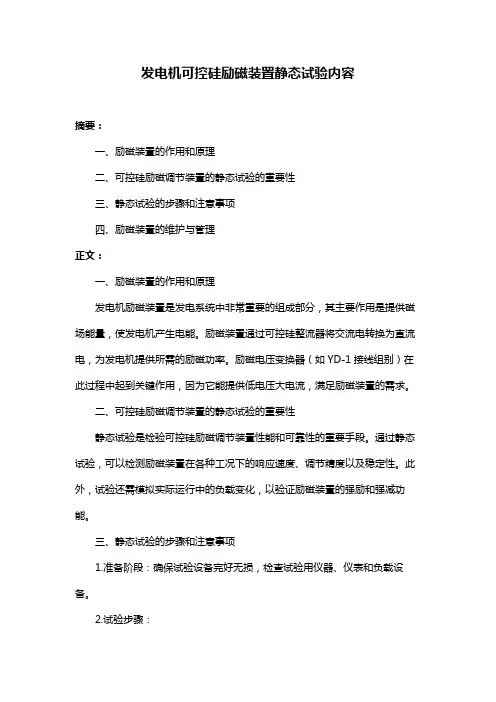

发电机可控硅励磁装置静态试验内容摘要：一、励磁装置的作用和原理二、可控硅励磁调节装置的静态试验的重要性三、静态试验的步骤和注意事项四、励磁装置的维护与管理正文：一、励磁装置的作用和原理发电机励磁装置是发电系统中非常重要的组成部分，其主要作用是提供磁场能量，使发电机产生电能。
励磁装置通过可控硅整流器将交流电转换为直流电，为发电机提供所需的励磁功率。
励磁电压变换器（如YD-1接线组别）在此过程中起到关键作用，因为它能提供低电压大电流，满足励磁装置的需求。
二、可控硅励磁调节装置的静态试验的重要性静态试验是检验可控硅励磁调节装置性能和可靠性的重要手段。
通过静态试验，可以检测励磁装置在各种工况下的响应速度、调节精度以及稳定性。
此外，试验还需模拟实际运行中的负载变化，以验证励磁装置的强励和强减功能。
三、静态试验的步骤和注意事项1.准备阶段：确保试验设备完好无损，检查试验用仪器、仪表和负载设备。
2.试验步骤：a.给发电机励磁装置施加模拟负载，观察发电机电压、电流和转速等参数的变化。
b.逐步改变负载，观察励磁装置的响应速度和调节精度。
c.进行强励和强减试验，验证励磁装置的快速反应功能。
3.注意事项：a.试验过程中要严格遵循励磁设备技术规范要求。
b.确保试验安全，防止意外事故发生。
c.试验结束后，对试验数据进行分析和总结，为励磁装置的优化提供依据。
四、励磁装置的维护与管理1.定期对励磁装置进行检修，确保设备性能良好。
2.检查励磁电缆、接线端子等连接部位，确保连接可靠。
3.定期清理和维护励磁装置的散热系统，以保证设备正常运行。
4.建立完善的运行记录制度，及时发现并解决异常问题。
通过以上内容，我们可以了解到发电机可控硅励磁装置静态试验的重要性以及试验步骤、注意事项等。

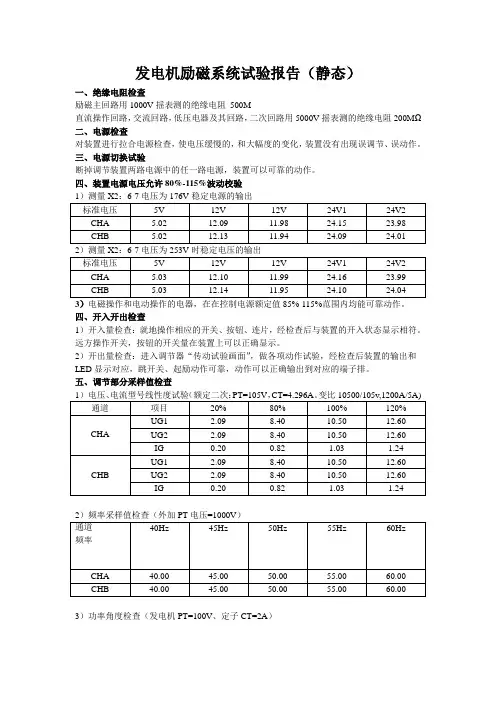

发电机励磁系统试验报告（静态）一、绝缘电阻检查励磁主回路用1000V摇表测的绝缘电阻500M直流操作回路，交流回路，低压电器及其回路，二次回路用5000V摇表测的绝缘电阻200MΩ二、电源检查对装置进行拉合电源检查，使电压缓慢的，和大幅度的变化，装置没有出现误调节、误动作。
三、电源切换试验断掉调节装置两路电源中的任一路电源，装置可以可靠的动作。
四、装置电源电压允许80%-115%波动校验1）测量X2：6-7电压为176V稳定电源的输出标准电压5V 12V -12V 24V1 24V2 CHA 5.02 12.09 -11.98 24.15 23.98 CHB 5.02 12.13 -11.94 24.09 24.012）测量X2：6-7电压为253V时稳定电压的输出标准电压5V 12V -12V 24V1 24V2 CHA 5.03 12.10 -11.99 24.16 23.99 CHB 5.03 12.14 -11.95 24.10 24.043）电磁操作和电动操作的电器，在在控制电源额定值85%-115%范围内均能可靠动作。
四、开入开出检查1）开入量检查：就地操作相应的开关、按钮、连片，经检查后与装置的开入状态显示相符。
远方操作开关，按钮的开关量在装置上可以正确显示。
2）开出量检查：进入调节器“传动试验画面”，做各项动作试验，经检查后装置的输出和LED显示对应，跳开关、起励动作可靠，动作可以正确输出到对应的端子排。
五、调节部分采样值检查1）电压、电流型号线性度试验（额定二次：PT=105V，CT=4.296A。
变比10500/105v,1200A/5A) 通道项目20% 80% 100% 120%CHA UG1 2.09 8.40 10.50 12.60 UG2 2.09 8.40 10.50 12.60 IG 0.20 0.82 1.03 1.24CHB UG1 2.09 8.40 10.50 12.60 UG2 2.09 8.40 10.50 12.60 IG 0.20 0.82 1.03 1.242）频率采样值检查（外加PT电压=1000V）通道频率40Hz 45Hz 50Hz 55Hz 60HzCHA 40.00 45.00 50.00 55.00 60.00 CHB 40.00 45.00 50.00 55.00 60.00 3）功率角度检查（发电机PT=100V、定子CT=2A）通道角度ɸ30度0度-30度-45度-90度CHAP 7.2 8.3 7.2 5.9 0 Q -4.2 0 4.1 5.9 0 cosɸ0.859 1.000 0.866 0.706 0.004CHBP 7.2 8.3 7.2 5.9 0 Q -4.2 0 4.1 5.9 0 cosɸ0.863 1.000 0.866 0.706 0.0004）转子电流（起励电流）检查，自并励输入毫伏（15/75mV），无刷系统直接输出电流检查。

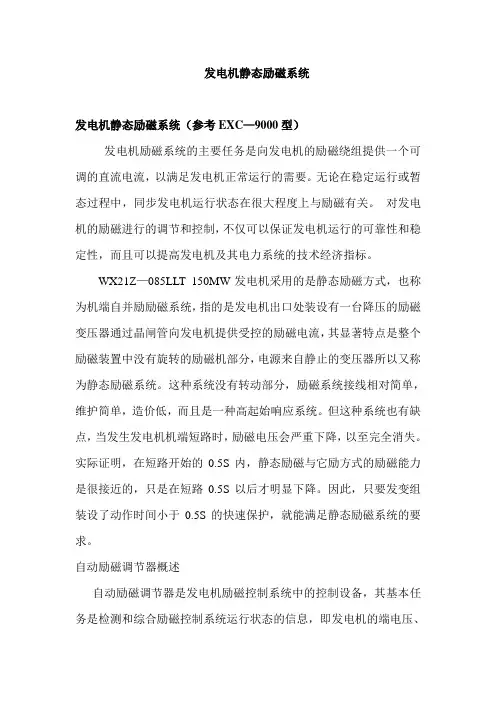

发电机静态励磁系统发电机静态励磁系统（参考EXC—9000型）发电机励磁系统的主要任务是向发电机的励磁绕组提供一个可调的直流电流，以满足发电机正常运行的需要。
无论在稳定运行或暂态过程中，同步发电机运行状态在很大程度上与励磁有关。
对发电机的励磁进行的调节和控制，不仅可以保证发电机运行的可靠性和稳定性，而且可以提高发电机及其电力系统的技术经济指标。
WX21Z—085LLT 150MW发电机采用的是静态励磁方式，也称为机端自并励励磁系统，指的是发电机出口处装设有一台降压的励磁变压器通过晶闸管向发电机提供受控的励磁电流，其显著特点是整个励磁装置中没有旋转的励磁机部分，电源来自静止的变压器所以又称为静态励磁系统。
这种系统没有转动部分，励磁系统接线相对简单，维护简单，造价低，而且是一种高起始响应系统。
但这种系统也有缺点，当发生发电机机端短路时，励磁电压会严重下降，以至完全消失。
实际证明，在短路开始的0.5S内，静态励磁与它励方式的励磁能力是很接近的，只是在短路0.5S以后才明显下降。
因此，只要发变组装设了动作时间小于0.5S的快速保护，就能满足静态励磁系统的要求。
自动励磁调节器概述自动励磁调节器是发电机励磁控制系统中的控制设备，其基本任务是检测和综合励磁控制系统运行状态的信息，即发电机的端电压、静子电流、转子电流、有功功率、无功功率、发电机频率等，并产生相应的控制信号，控制励磁功率单元的输出，以达到自动调节励磁、满足发电机及系统安全稳定运行的需要。
自动励磁系统主要作用分析1、控制发电机机端电压在系统正常运行条件下，励磁调节系统供给同步发电机所需要的励磁功率，根据不同的负荷情况，自动调节励磁电流，以维持机端或系统某点电压在给定水平上。
根据发电机的外特性曲线可知，造成发电机空载电势与端电压差值的主要原因是负荷电流中无功电流的大小，如果发电机的励磁电流保持不变时，当负荷的无功电流越大时，端电压降低也越严重，发电机的外特性曲线就是保持发电机转速不变，发电机的负载和负载功率因数为常数的情况下，发电机端电压随负载变化的曲线。
发电机静态励磁系统发电机静态励磁系统（参考EXC—9000型）发电机励磁系统的主要任务是向发电机的励磁绕组提供一个可调的直流电流，以满足发电机正常运行的需要。
无论在稳定运行或暂态过程中，同步发电机运行状态在很大程度上与励磁有关。
对发电机的励磁进行的调节和控制，不仅可以保证发电机运行的可靠性和稳定性，而且可以提高发电机及其电力系统的技术经济指标。
WX21Z—085LLT 150MW发电机采用的是静态励磁方式，也称为机端自并励励磁系统，指的是发电机出口处装设有一台降压的励磁变压器通过晶闸管向发电机提供受控的励磁电流，其显著特点是整个励磁装置中没有旋转的励磁机部分，电源来自静止的变压器所以又称为静态励磁系统。
这种系统没有转动部分，励磁系统接线相对简单，维护简单，造价低，而且是一种高起始响应系统。
但这种系统也有缺点，当发生发电机机端短路时，励磁电压会严重下降，以至完全消失。
实际证明，在短路开始的0.5S内，静态励磁与它励方式的励磁能力是很接近的，只是在短路0.5S以后才明显下降。
因此，只要发变组装设了动作时间小于0.5S的快速保护，就能满足静态励磁系统的要求。
自动励磁调节器概述自动励磁调节器是发电机励磁控制系统中的控制设备，其基本任务是检测和综合励磁控制系统运行状态的信息，即发电机的端电压、静子电流、转子电流、有功功率、无功功率、发电机频率等，并产生相应的控制信号，控制励磁功率单元的输出，以达到自动调节励磁、满足发电机及系统安全稳定运行的需要。
自动励磁系统主要作用分析1、控制发电机机端电压在系统正常运行条件下，励磁调节系统供给同步发电机所需要的励磁功率，根据不同的负荷情况，自动调节励磁电流，以维持机端或系统某点电压在给定水平上。
根据发电机的外特性曲线可知，造成发电机空载电势与端电压差值的主要原因是负荷电流中无功电流的大小，如果发电机的励磁电流保持不变时，当负荷的无功电流越大时，端电压降低也越严重，发电机的外特性曲线就是保持发电机转速不变，发电机的负载和负载功率因数为常数的情况下，发电机端电压随负载变化的曲线。

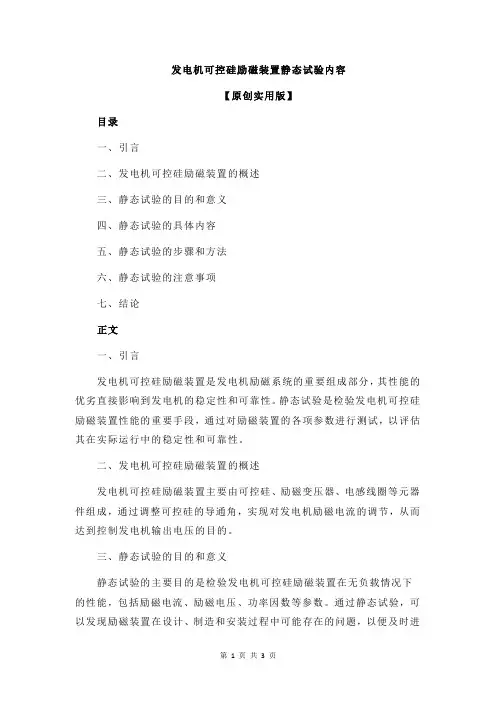

发电机可控硅励磁装置静态试验内容【原创实用版】目录一、引言二、发电机可控硅励磁装置的概述三、静态试验的目的和意义四、静态试验的具体内容五、静态试验的步骤和方法六、静态试验的注意事项七、结论正文一、引言发电机可控硅励磁装置是发电机励磁系统的重要组成部分，其性能的优劣直接影响到发电机的稳定性和可靠性。
静态试验是检验发电机可控硅励磁装置性能的重要手段，通过对励磁装置的各项参数进行测试，以评估其在实际运行中的稳定性和可靠性。
二、发电机可控硅励磁装置的概述发电机可控硅励磁装置主要由可控硅、励磁变压器、电感线圈等元器件组成，通过调整可控硅的导通角，实现对发电机励磁电流的调节，从而达到控制发电机输出电压的目的。
三、静态试验的目的和意义静态试验的主要目的是检验发电机可控硅励磁装置在无负载情况下的性能，包括励磁电流、励磁电压、功率因数等参数。
通过静态试验，可以发现励磁装置在设计、制造和安装过程中可能存在的问题，以便及时进行改进，保证发电机在实际运行中的稳定性和可靠性。
四、静态试验的具体内容静态试验主要包括以下内容：1.励磁电流测试：通过调整可控硅的导通角，测量励磁电流的大小，并与额定值进行比较，评估励磁装置的性能。
2.励磁电压测试：测量励磁电压的大小，并与额定值进行比较，评估励磁装置的性能。
3.功率因数测试：测量励磁系统的功率因数，评估励磁装置的性能。
五、静态试验的步骤和方法静态试验的步骤和方法如下：1.准备工作：检查试验设备和试验线路，确保设备完好和线路连接正确。
2.励磁电流测试：调整可控硅的导通角，使励磁电流达到额定值，测量励磁电流，并与额定值进行比较。
3.励磁电压测试：调整可控硅的导通角，使励磁电压达到额定值，测量励磁电压，并与额定值进行比较。
4.功率因数测试：调整可控硅的导通角，使励磁电流和励磁电压达到额定值，测量励磁系统的功率因数。
六、静态试验的注意事项在进行静态试验时，应注意以下几点：1.试验前应认真检查试验设备和试验线路，确保设备完好和线路连接正确。

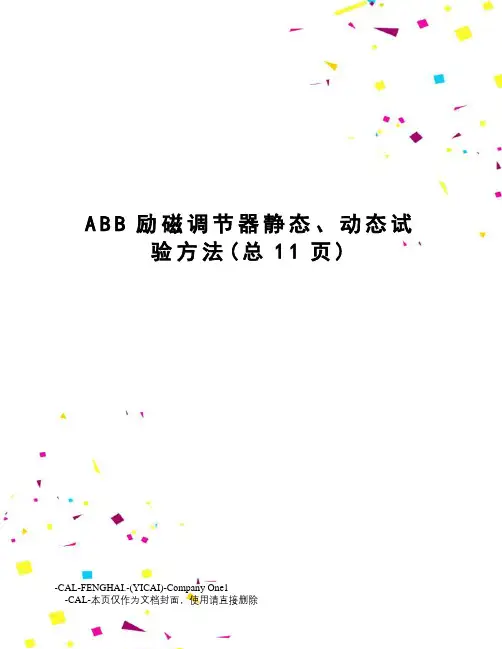

A B B励磁调节器静态、动态试验方法(总11页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、绝缘测试测绝缘前措施：1．+ES柜拔出PSI板 U81/U82的转子电压及同步电压线：W200 12，W200 11，W200 6，W200 5，W200 4；拔出 T11 T13来的交流侧电流线插头；U81/U82数据扁线两个（模拟量输出至调节器）。
2．+EA柜拉开F15保险（机端电压至T05 / T15）3．+EE柜断开F21 F22 F233 F24 4个瓷保险或者拆开调节器X49：601、602线（转子电压至发变组转子接地保护用）；拉开F04保险（转子电压至转子接地继电器，及直流侧过压保护用）；拔出A02板（跨接器的触发单元）从内到外线：F02 2-HK，F02 2-G，F02 3-HK，F02 3-G，F02 1-G，F02 1-HK；X1插头；4．各整流柜 FO1保险（至交流侧阻容保护）；5．ER柜电源模块G05、G15、Z05的输入插头线；用500V摇表进行主回路交、直侧各相绝缘测试，和控制回路电缆的绝缘测试，记录试验值。
注: 摇转子回路绝缘时, 断开+EE柜 F21 F22 F233 F24 瓷保险, 拉开F04保险即可.二、风机运行时间查看和设置1、风机运行时间查看10518 整流桥1风机1运行时间 10519 整流桥1风机2运行时间10528 整流桥2风机1运行时间 10529 整流桥2风机2运行时间10538 整流桥3风机1运行时间 10539 整流桥3风机2运行时间风机运行小时数 25000小时，超出后应更换风机。
2、设置风机运行时间：522 选择风机523 设置风机已运行时间524 设置确认（ 0 无动作 1 设置）522、523设置完后，524设置确认上述修改有效。
修改完毕查看10518、 10519、10528 、10529、10538、 10539 是否正确。
