目录1.编制目的 (02)2.编制依据 (02)3.设备系统简介 (02)4.调试内容及验评标准 (06)5.组织分工及使用仪器设备 (07)6.调试应具备的条件 (07)7.调试步骤 (07)8.安全注意事项 (11)9.附录 (12)1 编制目的为使发电机励磁系统安全可靠地投入运行，须对励磁系统的回路接线的正确性、自动励磁调节器的性能和品质以及励磁系统所有一、二次设备进行检查和试验，确保励磁调节器各项技术指标满足设计要求，特编制此调试方案。
2 编制依据2.1 《火电工程启动调试工作规定》建质[1996]40号2.2 《火力发电厂基本建设工程启动及竣工验收规程（1996）》2.3 《火电机组达标投产考核标准（2001年版）》2.4 《电气装置安装工程电力变压器、互感器施工及验收规范（1996年版）》2.5 《电力安装工程电气设备交接试验标准》（GB50150-2006）2.6 《电气装置安装工程母线装置施工及验收规范（1996）》2.7 《数据采集系统校准规范（1995）》2.8 《电力建设安全健康与环境管理工作规定（2002年版）》2.9 《电气装置安装工程高压电器施工及验收规范（1996年版）》2.10 制造厂技术规范2.11《大、中型同步发电机励磁系统基本技术条件（GB7409-97）》2.12《大中型水轮发电机静止整流励磁系统及装置技术条件（DL/T583-1995）》3 设备系统简介孟庄热电厂2×300MW工程发电机励磁系统采用北京四方吉思电气有限公司提供的 GEC-313励磁型微机型自并励励磁，该系统由三相干式励磁变压器、微机型自动励磁调节器、可控整流器、磁场断路器(灭磁开关)和过电压保护装置以及控制回路等几部分组成，其工作原理为：通过励磁变从发电机端取得励磁能源，励磁变将发电机端的三相交流电压降低为励磁调节器可接受的交流电压送给可控整流器进行整流，整流后的直流电流经磁场断路器提供给发电机转子以建立磁场，AVR根据机组的运行状况依据程序设定的参数自动地改变导通角，从而控制磁场电流的大小，达到自动调节发电机机端电压的目的。
同步发电机励磁控制系统实验摘要：本课题主要针对如何提高和维持同步发电机运行的稳定性，是保证电力系统安全、经济运行，及延长发电机寿命而进行的同步发电机励磁方式，励磁原理，励磁的自动控制进行了深入的解剖。
发电机在正常运行时，负载总是不断变化的，而不同容量的负载，以及功率因数的不同，对发电机励磁磁场的作用是不同的，对同步发电机的内部阻抗压降也是不一样的。
为了保持同步发电机的端电压稳定，需要根据负载的大小及负载的性质调节同步发电机的励磁电流，因此，研究同步发电机的励磁控制具有十分重要的应用价值。
本课题主要研究同步发电机励磁控制在不同状态下的情况，同步发电机起励、控制方式及其相互切换、逆变灭磁和跳变灭磁开关灭磁、伏赫实验等。
主要目的是是同学们加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；了解自并励励磁方式和它励励磁方式的特点；了解微机励磁调节器的基本控制方式。
关键词：同步发电机；励磁控制；它励第一章文献综述1.1概述向同步发电机的转子励磁绕组供给励磁电流的整套装置叫做励磁系统。
励磁系统是同步发电机的重要组成部分，它的可靠性对于发电机的安全运行和电网的稳定有很大影响。
发电机事故统计表明发电机事故中约1/3为励磁系统事故，这不但影响发电机组的正常运行而且也影响了电力系统的稳定，因此必须要提高励磁系统的可靠性，而根据实际情况选择正确的励磁方式是保证励磁系统可靠性的前提和关键。
我国电力系统同步发电机的励磁系统主要有两大类，一类是直流励磁机励磁系统，另一类是半导体励磁系统。
1.2同步发电机励磁系统的分类与性能1.2.1 直流励磁机励磁系统直流励磁机励磁系统是采用直流发电机作为励磁电源，供给发电机转子回路的励磁电流。
其中直流发电机称为直流励磁机。
直流励磁机一般与发电机同轴，励磁电流通过换向器和电刷供给发电机转子励磁电流，形成有碳刷励磁。
直流励磁机励磁系统又可分为自励式和它励式。
自励与他励的区别是对主励磁机的励磁方式而言的，他励直流励磁机励磁系统比自励励磁机励磁系统多用了一台副励磁机，因此所用设备增多，占用空间大，投资大，但是提高了励磁机的电压增长速度，因而减小了励磁机的时间常数，他励直流励磁机励磁系统一般只用在水轮发电机组上。
1.4 试验标准试验参照标准如下：1．GB/T 1029-93 《三相同步电机试验方法》2.GB/T 7409.1-1997《同步电机励磁系统定义》3.GB/T 7409.3-1997《大、中型同步发电机励磁系统技术要求》4.GB/T 10585-1989 《中小型同步电机励磁系统基本技术要求》5.DL/T 583-1995 《大中型水轮发电机静止整流励磁系统及装置技术条件》6.DL/T 489-92 《大中型水轮发电机静止整流励磁系统及装置试验规程》7.DL/T 490-92 《大中型水轮发电机静止整流励磁系统及装置安装、验收规程》8.DL/T 491-92 《大中型水轮发电机静止整流励磁系统及装置运行、检修规程》9.DL/T 650-1998 《大型汽轮发电机自并励静止励磁系统技术条件》。
10.SD271-88 《汽轮发电机交流励磁机励磁系统技术条件》11.GB/T 15153.1-1998 《远动设备及系统第2部分：工作条件第一篇：电源和电磁兼容性》12.GB/T 2423.2-1989 《电力电子产品基本环境试验规程》13.GB/T 15510-1995 《控制用电磁继电器可靠性试验通则》14.GB/T 17950-2000 《半导体变流器第6部分：使用熔断器保护半导体变流器防止过电流的应用导则》15.GB/T 15291-1994 《半导体器件第6部分晶闸管》16.GB/T 17468-1998 《电力变压器选用导则》17.GB 6995 《电线电缆识别标志》18.GB/T 998-1982 《低压电器基本试验方法》19.《SA VR2000 励磁调节器技术说明书》1.5 试验阶段试验阶段分型式试验，出厂试验，交接试验和大修试验1.5.1 型式试验型式试验的目的：产品定型，考验同一型号产品极限工作能力。
1.5.2 出厂试验出厂试验目的：各装置在出厂前的检查性试验，确保装置完好。
出厂试验项目、手段、判断标准如下表：1.5.3交接试验交接试验目的：完成产品的安装，调试及试运转。
发电机励磁系统建模及参数测试现场试验方案一、引言发电机励磁系统是发电机的重要组成部分，负责提供稳定的励磁电流，以产生磁场来激发旋转母线产生电能。
励磁系统的建模及参数测试是确保发电机正常运行和电能输出的重要环节。
本试验方案旨在介绍发电机励磁系统建模及参数测试的具体步骤和方法，以保证测试过程准确、可靠。
二、试验目的1.建立发电机励磁系统的电路模型，以研究和优化发电机励磁控制策略；2.获取发电机励磁系统的相关参数，包括励磁电感、励磁电阻、励磁时间常数等，以指导实际运行和维护。
三、试验步骤1.参数检查与准备工作（1）检查发电机励磁系统的相关设备，包括励磁电源、励磁控制器等，确保其正常工作；（2）准备励磁电源的额定电压及额定电流；（3）进一步了解发电机的额定容量、充电时间等相关参数。
2.励磁系统建模试验（1）根据发电机励磁系统的具体结构和控制方式，建立励磁系统的电路模型；（2）根据建模结果，优化励磁系统的控制策略，如PID控制、模糊控制等。
3.励磁系统参数测试（1）将励磁电源的电压调整至额定电压，并将电流调整至0；（2）开始记录励磁电流、时间，并持续一段时间，以计算励磁系统的励磁时间常数；（3）在给定一定励磁电流的情况下，记录励磁电源的输出电压，以计算励磁系统的励磁电阻；（4）通过改变励磁电源的输出电流，记录励磁电流和励磁电压的关系，从而计算励磁系统的电感值。
四、试验数据处理与结果分析根据试验记录的数据，进行如下数据处理与结果分析：1.使用最小二乘法拟合得到励磁时间常数；2.根据励磁时间常数计算发电机启动所需的总时间；3.根据励磁电流和励磁电压的关系确定励磁系统的电感值；4.根据励磁电流和励磁电阻的关系确定励磁系统的励磁电阻。
五、试验安全措施1.在试验过程中，严格遵守相关电气安全操作规程，确保人员安全；2.在试验现场设置明显的安全警示标志，并保证试验区域的安全通道畅通；3.使用严密可靠的电气隔离装置，以防止电击事故的发生。
励磁系统试验方案一、试验目的通过励磁系统试验，验证发电机励磁系统的性能和可靠性，确保其在实际运行中能够持续稳定地为发电机提供足够的励磁电流，以保证发电机的正常运行。
二、试验内容1.励磁系统参数测量：测量并记录励磁系统的电流、电压、频率等参数，包括运行和停机状态下的参数。
2.励磁系统响应试验：对发电机的励磁系统进行负载变化试验，观察励磁系统对负载变化的响应时间和稳定性，评估其调节性能。
3.励磁系统稳定性试验：对发电机的励磁系统进行稳定性试验，观察励磁系统在额定负载下的稳定性能，判断其是否能够满足发电机的运行要求。
4.励磁系统失效试验：通过人为切断励磁系统的电源，观察励磁系统失效后的发电机运行情况，评估励磁系统失效对发电机的影响并采取相应措施。
5.励磁系统过载试验：对励磁系统进行过载试验，测试其承受能力和保护措施的有效性，以确保在超过额定负荷时能够及时采取保护措施。
三、试验前准备1.准备好试验所需的仪器设备，包括电流表、电压表、频率计等。
2.对发电机的励磁系统进行全面检查，确保励磁系统的各个部件完好无损，没有松动或损坏的情况。
3.根据试验内容编制试验方案和试验操作指导书，并进行试验人员培训，确保试验人员了解试验目的、方法和注意事项。
四、试验步骤1.第一步：运行状态参数测量（1）打开励磁系统的电源，使发电机运行起来。
（2）使用电流表、电压表等仪器对励磁系统的电流、电压进行测量，并记录下来。
2.第二步：停机状态参数测量（1）将发电机停机，断开励磁系统的电源。
（2）使用电流表、电压表等仪器对励磁系统的电流、电压进行测量，并记录下来。
3.第三步：励磁系统响应试验（1）将发电机的负载从小到大变化，观察励磁系统的响应时间和稳定性能，并记录下来。
4.第四步：励磁系统稳定性试验（1）将发电机的负载调节到额定负载，观察励磁系统在额定负载下的稳定性能，并记录下来。
5.第五步：励磁系统失效试验（1）人为切断励磁系统的电源，观察发电机的运行情况，并记录下来。

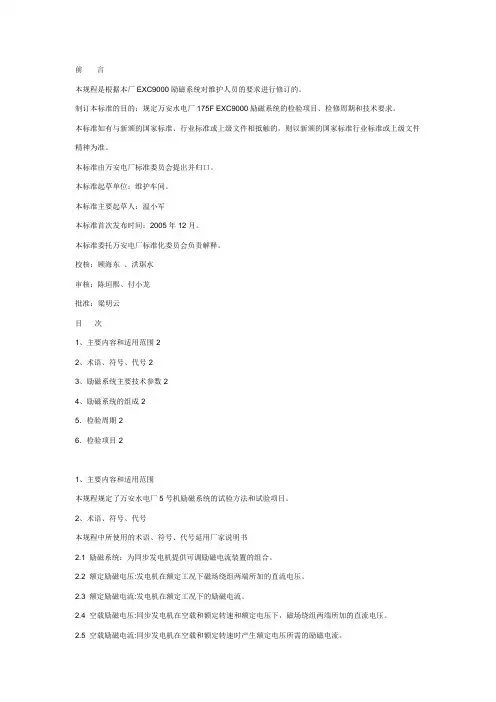

前言本规程是根据本厂EXC9000励磁系统对维护人员的要求进行修订的。
制订本标准的目的：规定万安水电厂175F EXC9000励磁系统的检验项目、检修周期和技术要求。
本标准如有与新颁的国家标准、行业标准或上级文件相抵触的，则以新颁的国家标准行业标准或上级文件精神为准。
本标准由万安电厂标准委员会提出并归口。
本标准起草单位：维护车间。
本标准主要起草人：温小军本标准首次发布时间：2005年12月。
本标准委托万安电厂标准化委员会负责解释。
校核：顾海东、洪琚水审核：陈垣熙、付小龙批准：梁明云目次1、主要内容和适用范围 22、术语、符号、代号 23、励磁系统主要技术参数 24、励磁系统的组成 25．检验周期 26．检验项目 21、主要内容和适用范围本规程规定了万安水电厂5号机励磁系统的试验方法和试验项目。
2、术语、符号、代号本规程中所使用的术语、符号、代号延用厂家说明书2.1 励磁系统：为同步发电机提供可调励磁电流装置的组合。
2.2 额定励磁电压:发电机在额定工况下磁场绕组两端所加的直流电压。
2.3 额定励磁电流:发电机在额定工况下的励磁电流。
2.4 空载励磁电压:同步发电机在空载和额定转速和额定电压下，磁场绕组两端所加的直流电压。
2.5 空载励磁电流:同步发电机在空载和额定转速时产生额定电压所需的励磁电流。
2.6 励磁系统零起升压时的超调量和超调时间:发电机在额定转速下忽然投入励磁，使同步发电机端电压从零变为额定值时，发电机端电压的最大值与稳态值之差对稳态值之比的百分数为零起升压的超调量，从给定信号到发电机端电压与稳态值之差值不超过稳态值的2%所需时间为调节时间。
2.7 励磁系统顶值电压:在规定条件下励磁系统能够提供的直流电压最大值。
2.8 励磁系统负载顶值电压:当励磁系统提供顶值电流时，励磁系统能够输出直流电压最大值。
3、励磁系统主要技术参数3.1 励磁系统（1）空载励磁电压150 V（2）空载励磁电流758 A（3）额定励磁电压1460 V（4）额定励磁电流420 A（5）励磁顶值电压840 V（6）励磁顶值电流2920 A（7）允许强励时间（励磁顶值电流下）60 S（8）励磁系统退出一个整流桥时，在励磁顶值电流下，允许工作时间不小于60 S（9）定子开路时励磁回路时间常数主机厂提供S（10）励磁系统电压响应时间上升部大于0.08 S下降部大于0.15 S（11）励磁绕组两端过电压值机组在任何运行状态下，励磁绕组过电压的瞬时值不超过出厂试验时绕组对地耐压试验电压幅值的70 %（12）励磁系统平均故障间隔时间（MTBF）不小于3000 h3.2 励磁变压器（1）制造厂及形式顺德特种变压器厂/环氧干式（2）额定容量2000 KVA（3）一次侧电压15.75 KV（4）二次侧电压0.84 KV（5）绝缘等级H（6）耐压水平一次侧1min工频耐受电压55 KV冲击耐受电压（峰值）125 KV（7）温升80 K（8）短路阻抗 6 %（9）发电机最大负荷时损耗19000 W（10）联结方式Ydll（11）冷却方式自然空冷（12）外形尺寸（长×宽×高）2125mm×1370mm×2205mm （13）重量5800 kg3.3 晶闸管整流装置（1）晶闸管元件制造厂及型号英国MITLE（2）晶闸管整流桥并联支路数 3（3）每条支路串联元件路数 1（4）并联支路均流系数>0.98（5）晶闸管元件反向峰值电压4000 V（6）晶闸管元件额定正向平均电流1770 A（7）单个整流桥的负荷能力2000 A（8）退出一个整流桥的负荷能力4000 A（9）整流柜冷却方式强迫风冷冷却风机数量及额定值2/550 W风机噪声70 db（10）发电机最大负荷时整流装置总损耗<2000 W（11）脉冲变压器使用寿命>100，000 h3.4 灭磁及过电压保护设备（1）磁场断路器制造厂及型号ABB E2N/E MS（2）磁场断路器额定电流1600 A（3）磁场断路器额定电压1000 V（4）磁场断路器最大分断电流5000 A（5）磁场断路器最大分断电压/ V（6）非线性电阻制造厂及型号合肥凯立（7）非线性电阻材料ZnO（8）非线性电阻串并联数4串4并（9）非线性电阻元件负荷率<60 ％（10）非线性电阻装置整组非线性系数<0.1（11）非线性电阻装置整组工作能容量 1.76 mJ(12) 非线性电阻泄漏电流0.0006 A（13）非线性电阻温升若局部烧毁温升达100℃（14）非线性电阻寿命>90000 h（15）最大灭磁能量计算值 1.61 MJ（16）最严重工况下灭磁时间（磁场电流减至初始放电电流的10％）1 s（17）灭磁限压值1800 V（18）过电压限压值3600 V（19）跨接器动作电压值3600 V3.5 启励（1）启励电压220 V（2）启励电流约为20 mA（3）启励时间<5 s3.6 励磁调节器（1）AVR调节范围5％～130％（2）FCR调节范围10％～130％（3）励磁调节器调节精度0.2 ％（4）调节时间0.01 s（5）超调量0 %（6）AVR电压调差率范围-15%~+15%（7）励磁调节器硬件配置CPU字长32 位主频133 HzRAM 3,200 KB通信接口形式串行通讯RS485或RS2323.7 需要的外部交直流电源3.8 励磁柜（1）数量 6（2）单柜外形尺寸（长×宽×高）800×1000×2260 mm（3）总尺寸（长×宽×高）4800×1000×2260 mm（4）单柜重量4000 kg（5）总重量24000 kg4、励磁系统的组成4．1组成EXC9000静止可控硅微机励磁装置由励磁调节器、功率整流柜、灭磁回路、整流变压器及测量用电压互感器、电流互感器组成。
UNITROL 5000型励磁调节器励磁小电流试验详细步骤河北省电力科学研究院目录1、概述 (4)2、试验目的 (4)3、试验依据 (4)4、试验仪器 (5)5、ABB电气UNITROL 5000型励磁调节器开环试验详细步骤 (6)6、试验结果分析 (8)7、结论 (11)8、相关技术问答 (12)8.1 什么是励磁系统的小电流试验？ (12)8.2励磁系统小电流试验的作用是什么？ (12)8.3 如何进行励磁系统小电流试验？ (13)8.4 为什么小电流试验没有直流输出？ (13)8.5 如何分析励磁系统小电流试验的录波图？ (13)1、概述近年我国电源建设突飞猛进，在建发电机机组的单机容量迅速提高，发电机的额定励磁电压和励磁电流都越来越大，励磁系统的安全性越来越显得特别重要，在早期的静态调试实验以及机组大修试验中，励磁系统开环试验（小电流试验）是一项非常重要的试验。
励磁系统开环试验需要外接380V的交流电源、阻值恰当且功率合适的电阻负载以及录波器等设备。
为了解决励磁系统开环试验现场准备工作的繁琐性，我们研发了EXOM-Ⅱ型励磁系统开环测试仪，由电源变换模块、负载电阻和显示存储装置组成，实现了励磁系统开环测试的数字化、小型化、便携化。
经现场使用后，EXOM-Ⅱ型励磁系统开环测试仪避免了现场试验准备的繁琐工作，大大节约了励磁系统开环试验的时间，提高了现场试验接线的安全可靠性，进一步降低了试验人员的劳动强度。
2、试验目的励磁系统开环试验的目的是创造一个模拟的环境检查励磁调节器的基本控制功能，脉冲可靠触发的能力，晶闸管完好性等。
同时检查同步信号回路的相序和相位，查看调节器的触发脉冲是否正确，检查晶闸管功率桥是否均能可靠触发，检查晶闸管输出波形是否正确。
3、试验依据4、试验仪器仪器名称：EXOM-Ⅱ型励磁系统开环测试仪研发单位：河北电力科学研究院生产单位：保定云顶电子科技有限公司设备介绍：EXOM-Ⅱ型励磁系统开环测试仪由电源变换模块、负载电阻和显示存储装置组成。

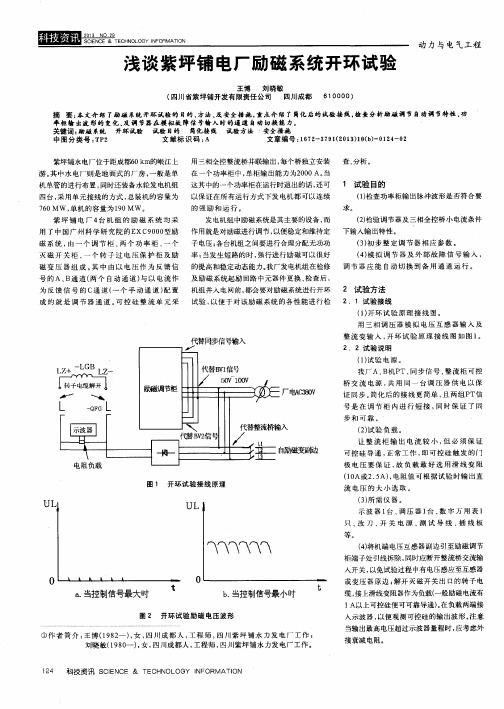

励磁系统开环试验详细步骤
一、试验目的
通过观察负载电压波形变化，综合检查励磁控制器测量、脉冲等回路和整流柜元件。
二、试验仪器
示波器一台---FLUKE123；保护试验仪一台；滑线变阻器一台---BX08-4/7,15A,30Ω；直流电压/电流两用表一块---C41-A.V；接触调压器---TSGC；万用表一块；
三、试验方法
依次断开各个整流柜交流输入刀闸QK51和直流输出刀闸QK52，并在这些刀闸的内侧即整流柜侧，外接交流380V和电阻负载,加阳极上的电压信号分两路，一路到同步变压器T2(T3)的原边上，一路到机端电压模拟信号；调整励磁调节器的控制角，逐个测量各个整流柜的输出电压，用示波器观察负载电阻上的直流电压波形是否均匀，调节过程的变化是否平稳，确认励磁调节器和整流柜工作正常；改变控制角，从130度开始，在电阻负载允许的情况下逐步减小，并记录励磁电压和励磁电流。
四、注意事项
1、在试验中应将机端电压互感器副边引至励磁调节柜端子处连片打开，同时应断开整流桥交流输入开关，以免试验过程中有电压感应至互感器或变压器原边。
2、试验必须由2人或2人以上共同完成，一人负责操作，另一人负责监视。
3、合灭磁开关
开环试验开环试验 R= U阳＝。
