消防自动喷淋系统施工技术交底

一、交底目的为确保自动喷淋系统施工、安装和使用过程中的安全，降低事故风险，提高施工人员的安全意识和操作技能，特进行自动喷淋安全技术交底。

二、交底对象1. 自动喷淋系统施工、安装、操作人员。

2. 相关管理人员及监督人员。

三、交底内容一、施工准备1. 施工队伍：施工应由通过专业人员培训考核合格，并经审核批准的施工队伍承担。

2. 施工条件：施工前应具备设备平面布置图、系统图、安装图等施工图及有关技术文件，设计单位应向施工单位进行技术交底。

二、材料要求1. 系统组件、管件及其它设备、材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。

2. 主要系统组件如喷头、报警阀、压力开关、水流指示器等应经国家消防产品质量监督检验中心检测合格。

3. 管材、管件应进行现场外观检查，表面应无裂纹、缩孔、夹渣、折迭和重皮；螺纹密封面应完整、无损伤、无毛刺等。

三、施工步骤及注意事项1. 管网安装：管道支架、吊架、防晃支架的安装应满足施工工艺及相应技术规程要求。

管道安装位置应符合设计要求，管道中心线偏差应符合规定。

2. 喷头安装：喷头的型号、规格应符合设计要求；喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全；喷头外观应无加工缺陷和机械损伤。

3. 报警阀组安装：报警阀组的安装应牢固可靠，阀体应垂直安装，阀门启闭方向应符合设计要求。

4. 其他组件安装：按照设计图纸和规范要求，正确安装水流指示器、压力开关、信号阀等组件。

5. 通水调试：安装完成后，进行系统试压、冲洗、调试，确保系统正常运行。

四、安全操作规程1. 严格遵守操作规程，不得擅自改动系统设置。

2. 施工现场应设置明显的警示标志，确保施工人员及其他人员安全。

3. 使用电动工具时，应确保电源安全，防止触电事故发生。

4. 高空作业时，应采取安全防护措施，防止坠落事故。

5. 严禁酒后操作，确保操作人员精神状态良好。

五、应急处理1. 发生火灾时，应立即启动自动喷淋系统，确保火势得到有效控制。

消防工程（火灾报警、喷淋系统）施工技术交底一、电线电缆穿管敷设1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对电线电缆穿线一般按规范GB50303-2015、GB50339-2013执行。

2、管内穿线宜在抹灰、粉刷及地坪面上工程完成后进行，穿线前应将管内积水及杂物清除干净后敷设。

3、火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“+”线为红色，“-”线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致，接线端子应有标号。

4、电缆穿管敷设时应合理安排，不宜交叉，敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦、固定时，松紧应适度，多芯电缆的弯曲半径不应小于其外径的6倍。

5、管内导线总截面积与管截面不应大于40%，或电缆的总截面积不应大于线槽的净截面积的50%。

导线穿入箱、盒、槽管口处应装护圈保护。

6、在顶棚内由接线盒引向器具的绝缘导线应采用可挠金属电线保护管或包塑电线软管保护，导线不应有裸露部分。

7、导线的芯线多股铜芯线应先拧紧搪锡或压接端子后再与设备器具连接。

8、同一建筑物内相同相位的电线应采用同一颜色的电线，A－黄、B－绿、C－红、N－淡兰色、PE－黄绿双色线、开关线――白色等其它颜色电线。

多路开关线可用不同颜色的电线加以区分。

以上应及时做好工程技术资料、质量检验批记录。

本分项工程质量目标：主控项目有关强制性条文必须全部符合规范要求，一般项目合格率90%。

二、报警设备、探测器类安装1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对报警设备及各探测器安装一般按规范GB50303-2015、GB50339-2013执行。

2、自动报警主机应设独立间，总控主机安装应距墙周圈600~800mm安装平稳。

3、点型烟感探测器安装要求，探测器宜水平安装，当必须斜装时不应大于45°，位置距墙壁、梁边及周围不应小于0.5m，距空调送风口1.5m。

水平空间安装设置宜居中布置，感温探测器的安装间距不应超过10m，感烟探测器的安装间距不应超过15m。

自动喷淋系统施工技术交底一、引言自动喷淋系统是一种常见的消防设备，广泛应用于商业建筑、工厂和公共场所等。

它可以及时探测火灾并进行灭火，保护人员和财产的安全。

本文将介绍自动喷淋系统施工的技术交底，包括系统组成、施工流程、安装要点等。

二、系统组成自动喷淋系统主要由以下几部分组成：1. 喷淋头：负责喷射灭火剂，通常安装在天花板上。

2. 管路系统：连接喷淋头和水源，传输灭火剂。

3. 控制系统：包括探测器、控制阀和报警器等，用于监测火灾并控制灭火剂的喷射。

4. 水源系统：提供供水，通常包括水泵、水箱和供水管道等。

三、施工流程自动喷淋系统的施工流程主要包括以下几个步骤：1. 设计规划：根据建筑物的结构和使用需求，确定自动喷淋系统的设计方案，并进行绘图和技术计算。

2. 材料采购：根据设计方案确定所需材料种类和数量，并进行采购。

3. 准备工作：清理施工现场，搭建脚手架和防护措施，确保施工安全。

4. 安装管道系统：根据设计图纸进行管道布置和连接，注意管道的固定和密封。

5. 安装喷淋头：根据设计要求进行喷淋头的安装，包括高度和间距的调整。

6. 安装控制系统：将探测器、控制阀和报警器等设备安装在适合的位置，并进行连线和测试。

7. 连接水源系统：根据设计方案进行水泵、水箱和供水管道等设备的安装和连接。

8. 调试测试：完成施工后，进行系统的调试和测试，确保各项功能正常。

四、安装要点在自动喷淋系统施工过程中，需要注意以下几个要点：1. 材料选择：选择符合国家标准的消防材料，确保其质量和性能符合要求。

2. 管道布置：合理布置管道的走向和连接方式，确保喷淋头的覆盖范围和间距均匀。

3. 管道固定：使用专用的固定装置将管道固定在适当位置，确保其牢固可靠。

4. 管道密封：使用专用的密封材料对管道进行密封，防止漏水问题。

5. 喷淋头高度和间距：根据设计要求，调整喷淋头的安装高度和间距，确保覆盖范围合理。

6. 控制系统设置：根据实际情况设置控制系统的参数，并进行测试和调试。

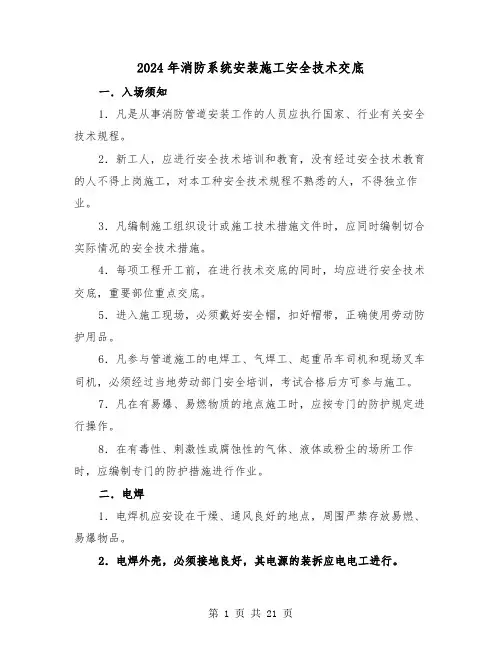

2024年消防系统安装施工安全技术交底一．入场须知1．凡是从事消防管道安装工作的人员应执行国家、行业有关安全技术规程。

2．新工人，应进行安全技术培训和教育，没有经过安全技术教育的人不得上岗施工，对本工种安全技术规程不熟悉的人，不得独立作业。

3．凡编制施工组织设计或施工技术措施文件时，应同时编制切合实际情况的安全技术措施。

4．每项工程开工前，在进行技术交底的同时，均应进行安全技术交底，重要部位重点交底。

5．进入施工现场，必须戴好安全帽，扣好帽带，正确使用劳动防护用品。

6．凡参与管道施工的电焊工、气焊工、起重吊车司机和现场叉车司机，必须经过当地劳动部门安全培训，考试合格后方可参与施工。

7．凡在有易爆、易燃物质的地点施工时，应按专门的防护规定进行操作。

8．在有毒性、刺激性或腐蚀性的气体、液体或粉尘的场所工作时，应编制专门的防护措施进行作业。

二．电焊1．电焊机应安设在干燥、通风良好的地点，周围严禁存放易燃、易爆物品。

2．电焊外壳，必须接地良好，其电源的装拆应电电工进行。

3．电焊机应设置单独的开关箱，开关应放在防雨的闸箱内，拉合时应戴手套侧向操作。

4．焊钳与把线必须绝缘良好，连接牢固，更换焊条应戴手套。

5．在潮湿地点工作台，电焊机应放在木板上，操作人员应站在绝缘胶板上或木板上。

6．严禁在带压力的容器和管道上施工焊。

焊接带电设备时，必须先切断电源。

7．贮存过易燃、易爆、有毒物品的容器或管道，焊接前必须清洗干净，将所有孔口打开，保持空气流通。

8．在密闭的金属容器内施焊时，容器必须可靠接地，必须开设进、出风口，通风良好，严禁向容器内输入氧气，并应有人监护。

容器内照明电压不得超过36V。

焊工身体应有绝缘材料与容器壳体隔离开。

施焊过程中每隔半小时至一小时外出休息10~15min，并应有安全人同在现场监护。

9．焊接预热工件时，应有石棉布或挡板等隔热措施。

10．把线、地线不得与钢丝绳、各种管道、金属构件等接触，更不得用钢丝绳或机电设备代替零线，所有地线接头，必须连接牢固。

一、交底目的为确保消防喷淋系统安装、调试及维护过程中的安全，提高员工安全意识，预防事故发生，现将消防喷淋作业安全技术要求进行交底。

二、交底对象全体参与消防喷淋系统安装、调试及维护的员工。

三、交底内容1. 施工人员应具备相关专业知识，熟悉消防喷淋系统的组成、原理、操作及维护保养。

2. 作业前，应认真检查施工设备、工具、材料是否符合要求，确保安全可靠。

3. 作业过程中，严格遵守操作规程，确保施工质量。

4. 以下为具体安全技术要求：（1）施工人员必须佩戴安全帽、工作服、防滑鞋等个人防护用品。

（2）高空作业时，必须使用安全带，确保安全。

（3）在施工过程中，严禁酒后作业、疲劳作业。

（4）施工区域应设置安全警示标志，提醒他人注意安全。

（5）施工过程中，严禁触摸带电设备，防止触电事故发生。

（6）消防喷淋系统施工、调试及维护时，应确保消防水源充足，保证系统正常运行。

（7）施工过程中，如发现设备故障或异常情况，应立即停止作业，并向相关人员汇报。

（8）施工结束后，应对施工现场进行清理，确保无安全隐患。

5. 作业结束后，施工人员应参加安全技术培训，提高安全意识。

四、应急措施1. 发生火灾时，立即启动消防喷淋系统，确保系统正常运行。

2. 如遇人员受伤，立即进行现场急救，并拨打120急救电话。

3. 发生事故后，立即向相关部门报告，并配合调查处理。

五、总结本次安全技术交底，旨在提高员工对消防喷淋作业安全技术的认识，确保施工过程中的人身和财产安全。

请各位员工认真学习，严格遵守各项安全规定，共同营造安全、稳定的施工环境。

消防喷淋系统安装技术交底1. 简介本文档旨在对消防喷淋系统的安装技术进行详细交底，确保安装工作按照相关规范和安全要求进行。

2. 安装前准备工作在进行消防喷淋系统的安装前，需要做以下准备工作：- 准备好相关的施工图纸和设计文件。

- 确保安装区域符合相关消防法规和建筑规范要求。

- 验收安装区域的电力和水源供应是否满足消防喷淋系统的需要。

3. 安装步骤3.1 安装喷淋头- 根据施工图纸的要求，确定喷淋头的安装位置。

- 使用合适的工具将喷淋头固定在预定位置。

- 确保喷淋头与水管连接紧密，无漏水现象。

3.2 安装供水管道- 根据设计文件的要求，选择合适的供水管道材质和规格。

- 将供水管道与主管道连接，确保连接紧密，并进行压力测试，检测漏水情况。

3.3 安装控制阀和报警装置- 安装控制阀，用于控制消防喷淋系统的开关。

- 安装报警装置，能够实时监测消防喷淋系统的工作状态并报警。

3.4 系统调试和测试- 安装完成后，对整个消防喷淋系统进行调试和测试。

- 确保喷淋头正常工作，水压和喷淋范围符合设计要求。

- 测试报警装置，确保能够准确报警并保持灵敏度。

4. 安全注意事项在安装消防喷淋系统时，需特别注意以下安全事项：- 施工现场需确保通风良好，并采取必要的安全防护措施。

- 操作人员需佩戴个人防护装备，确保自身安全。

- 遵循施工安全规范，严禁私自修改或忽略设计要求。

5. 结论本文档介绍了消防喷淋系统安装技术的交底内容，包括安装前准备工作、安装步骤、系统调试和测试以及安全注意事项。

在安装过程中，应始终遵循安全要求，并在完成后进行严格测试，确保系统的正常运行和可靠性。

喷淋工程技术交底一、背景介绍喷淋工程是一种常见的消防系统，它通过喷淋装置将水雾喷洒到火灾现场，起到抑制火势、冷却燃烧物质的作用。

为了确保喷淋工程的正常运行和有效性，需要进行技术交底，详细介绍喷淋工程的相关知识和操作流程。

二、喷淋工程技术交底内容1. 喷淋工程的基本原理喷淋工程利用水雾喷淋的方式来控制火灾，并通过冷却、抑制火势等方式来达到灭火的目的。

在技术交底中，需要详细介绍喷淋工程的工作原理、灭火机理以及适用的场所和条件。

2. 喷淋工程的组成部分喷淋工程包括水源系统、水泵系统、管路系统、喷淋头等组成部分。

在技术交底中，需要详细介绍每个组成部分的功能、特点以及安装要求，确保施工人员对喷淋工程的各个部分有清晰的了解。

3. 喷淋工程的安装要求喷淋工程的安装要求直接关系到其正常运行和灭火效果的达到。

在技术交底中，需要详细介绍喷淋工程的安装位置、管路布置、喷淋头的间距和角度等要求，确保施工人员按照规范进行安装。

4. 喷淋工程的操作流程喷淋工程的操作流程是指在火灾发生时，如何启动喷淋系统，以及如何控制和监控喷淋工程的运行。

在技术交底中，需要详细介绍操作流程的各个步骤和注意事项，确保施工人员能够熟练掌握喷淋工程的操作方法。

5. 喷淋工程的维护和保养喷淋工程的维护和保养对于其长期有效运行至关重要。

在技术交底中，需要详细介绍喷淋工程的维护和保养内容，包括定期检查、清洁喷淋头、更换损坏部件等，确保施工人员能够正确进行维护和保养工作。

三、技术交底的方法和要求1. 技术交底的方法技术交底可以采用现场指导、图文结合等方式进行。

在现场指导中，可以通过实际操作演示来展示喷淋工程的安装和操作流程。

在图文结合中，可以通过图纸、文字说明等方式来介绍喷淋工程的相关知识。

2. 技术交底的要求技术交底需要确保交底内容准确、详细，并能够满足施工人员的实际需求。

在交底过程中，需要重点强调喷淋工程的安全性和效果，以及操作流程的规范性和操作要点。

喷淋工程施工技术交底一、工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。

工程总建筑面积为XXX平方米，建筑高度为XXX米。

本工程消防系统采用自动喷水灭火系统，主要包括喷淋系统、消火栓系统、火灾自动报警系统等。

二、喷淋系统介绍1.喷淋系统组成自动喷水灭火系统由洒水喷头、报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成。

2.喷淋系统工作原理自动喷水灭火系统的工作原理是在发生火灾时，火灾探测器会自动检测到火源，并将信号传输至控制中心。

控制中心发出指令，开启报警阀组，使水流指示器或压力开关动作，从而启动喷淋泵，将水送至喷头进行灭火。

三、施工准备1.人员要求自动喷水灭火系统的施工应由通过专业人员培训考核合格，并经审核批准的施工队伍承担。

施工队伍应具备相关资质，施工人员应具备相应的技能和经验。

2.施工材料系统组件、管件及其它设备、材料，应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。

喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。

3.施工工具施工前应准备相应的施工工具，如电钻、扳手、螺丝刀、焊接设备等。

四、施工流程1.管网安装根据设计图纸，按照工艺流程进行管网安装。

首先安装管道支架、吊架、防晃支架，然后进行管道安装。

管道安装应符合设计要求，当设计无要求时，管道中心线应平行、顺直。

2.喷头安装喷头的安装应符合设计要求，喷头的型号、规格应符合设计要求。

喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全。

喷头外观应无加工缺陷和机械损伤。

3.报警阀组安装报警阀组的安装应符合设计要求，报警阀组的型号、规格应符合设计要求。

报警阀组安装后，应进行调试，确保其正常工作。

4.其他组件安装根据设计要求，安装水流指示器、压力开关等组件。

5.通水调试系统安装完成后，进行通水调试。

检查系统组件是否工作正常，喷头是否喷水均匀，报警阀组是否动作正常等。

交底内容:一、管材1.消防系统管道旳管材材质必须按照图纸规定。

2、多种管道及其配件旳等材料必须认真检查其外观质量, 确认完好无损后方可入库。

3、多种管道及其配件旳等材料在运送、储存及安装期间, 应采用对旳旳保护措施, 以保证管材在任何状况下不受破损和锈蚀。

二、质量规定1.喷淋系统水压试验成果及使用旳管材品种、规格、尺寸必须符合设计规定和施工规范规定。

2.水泵旳规格型号必须符合设计规定, 水泵试运转旳轴承温升必须符合规定。

3.自动喷洒喷头位置, 间距和方向必须符合设计规定和施工规范规定。

4.镀锌管道螺纹连接应牢固, 接口处无漏油漏麻且防腐良好。

5、卡箍连接应对接平行、紧密且与管中心线垂直, 螺杆露出螺母长度不不小于螺杆直径旳1/2。

6、现场用旳支架材料, 进场必须报验, 现场防腐刷漆必须通过验收后才能使用, 管道旳弯头和三通处需要架设支吊架。

7、水平管道安装坡度在0.002～0.005之间。

8、吊架与喷头旳距离不应不不小于300mm, 距末端喷头旳距离不不小于750mm。

9、吊架应设在相邻喷头间旳管段上, 当相邻喷头间距不不小于3.6m, 可设1个。

不不小于1.8m, 容许隔段设置。

管道支架设置原则:9.1管道不容许由因介质通过发生作用而产生位移旳部分, 应设置固定支架, 固定支架要牢固地固定在可靠旳构造上。

9.2在管道无垂直位移或垂直位移很小旳地方, 可装设活动支架或钢性支架。

9.3喷淋、喷雾系统旳分支管道设置吊架, 主管旳每条分支管道设置一种防晃支架。

9.5墙柱三角支撑10、为保证现场标高, 所有管道和其他专业管道撞架时, 需向高处调整标高时, 必须管道调整管道标高。

三、工艺流程: 安装准备→支吊架预制安装→干管安装→支管安装→分层分区强度试压及冲洗→喷头支管安装→喷头、水流指示器安装→报警阀组安装→系统调试。

四、操作工艺:（一）干管安装1.喷淋干管用卡箍连接, 每根配管长度不适宜超过6m, 可调直后编号依次序安装, 吊装时应先吊起管道一端, 待稳定后再吊起一端。

一、工程名称及施工单位工程名称：_______施工单位：_______二、交底日期及参与人员交底日期：_______参与人员：施工单位项目管理人员、施工人员、监理单位人员等。

三、消防喷淋系统概述1. 消防喷淋系统是一种自动灭火装置，通过喷射水雾或水柱来抑制火灾的蔓延。

2. 系统主要由水源、水泵、管道网络、喷头等组成。

3. 消防喷淋系统广泛应用于化工厂、仓库、机场、商场、酒店等场所，以及大型公共建筑。

四、施工前准备1. 施工单位应具备相应的资质证书和安全生产许可证。

2. 施工人员应接受消防喷淋系统相关知识的培训，掌握系统安装、调试、维护等技能。

3. 施工现场应配备必要的消防器材和设施，确保施工安全。

五、施工工艺及注意事项1. 管道安装（1）管道支架、吊架、防晃支架的安装应符合设计要求，确保管道固定牢固。

（2）管道安装位置应符合设计要求，管道中心线应保持水平或垂直。

（3）管道焊接应满足施工工艺及相应技术规程要求，确保管道连接质量。

2. 喷头安装（1）喷头安装位置应符合设计要求，确保喷头能够覆盖到需要保护的区域。

（2）喷头安装应牢固，不得松动。

（3）喷头应避免安装在易受碰撞、高温、潮湿等不利环境。

3. 报警阀组安装（1）报警阀组安装位置应符合设计要求，确保报警阀组能够正常工作。

（2）报警阀组连接管道应满足要求，确保连接质量。

（3）报警阀组应定期进行维护、保养，确保系统正常运行。

4. 其他组件安装（1）其他组件安装应符合设计要求，确保系统功能完善。

（2）组件连接应牢固，不得松动。

（3）组件应避免安装在易受碰撞、高温、潮湿等不利环境。

六、施工安全措施1. 施工现场应设置安全警示标志，提醒施工人员注意安全。

2. 施工人员应穿戴个人防护用品，如安全帽、手套、防尘口罩等。

3. 施工现场应配备消防器材，如灭火器、消防栓等，确保火灾发生时能够及时扑救。

4. 施工单位应定期对施工现场进行安全检查，及时发现并消除安全隐患。
