胡赓祥《材料科学基础》(第3版)配套模拟试题及详解(二)【圣才出品】
- 格式:pdf
- 大小:1.13 MB
- 文档页数:12

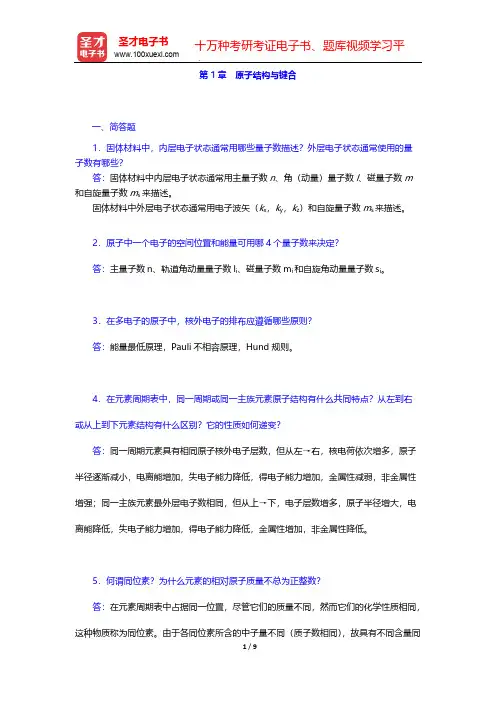

第1章 原子结构与键合一、简答题1.固体材料中,内层电子状态通常用哪些量子数描述?外层电子状态通常使用的量子数有哪些?答:固体材料中内层电子状态通常用主量子数n、角(动量)量子数l、磁量子数m 和自旋量子数m s来描述。
固体材料中外层电子状态通常用电子波矢(k x,k y,k z)和自旋量子数m s来描述。
2.原子中一个电子的空间位置和能量可用哪4个量子数来决定?答:主量子数n、轨道角动量量子数l i、磁量子数m i和自旋角动量量子数s i。
3.在多电子的原子中,核外电子的排布应遵循哪些原则?答:能量最低原理,Pauli不相容原理,Hund规则。
4.在元素周期表中,同一周期或同一主族元素原子结构有什么共同特点?从左到右或从上到下元素结构有什么区别?它的性质如何递变?答:同一周期元素具有相同原子核外电子层数,但从左→右,核电荷依次增多,原子半径逐渐减小,电离能增加,失电子能力降低,得电子能力增加,金属性减弱,非金属性增强;同一主族元素最外层电子数相同,但从上→下,电子层数增多,原子半径增大,电离能降低,失电子能力增加,得电子能力降低,金属性增加,非金属性降低。
5.何谓同位素?为什么元素的相对原子质量不总为正整数?答:在元素周期表中占据同一位置,尽管它们的质量不同,然而它们的化学性质相同,这种物质称为同位素。
由于各同位素所含的中子量不同(质子数相同),故具有不同含量同6.原子间的结合键共有几种?各自的特点如何?答:7.S的化学行为有时像2价的元素,而有时却像4价元素。
试解释S这种行为的原因。
答:S的最外层电子为3s23p4。
S与H结合成H2S时,接受2个电子,故为2价;S 与O结合成SO2时,此时S供给4个电子,故为4价。
8.尽管HF的相对分子质量较低,试解释:为什么HF的沸腾温度(19.4℃)要比HCI的沸腾温度(-85℃)高?答:由于HF分子间结合力是氢键,而HCI分子间结合力是范德瓦耳斯力,氢键的键能高于范德瓦耳斯力的键能,因此HF的沸点要比HCI的高。

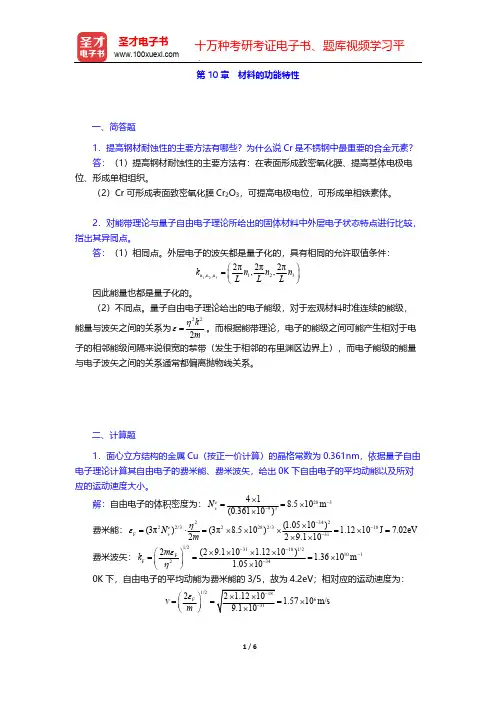

第10章 材料的功能特性一、简答题1.提高钢材耐蚀性的主要方法有哪些?为什么说Cr 是不锈钢中最重要的合金元素?答:(1)提高钢材耐蚀性的主要方法有:在表面形成致密氧化膜、提高基体电极电位、形成单相组织。
(2)Cr 可形成表面致密氧化膜Cr 2O 3,可提高电极电位,可形成单相铁素体。
2.对能带理论与量子自由电子理论所给出的固体材料中外层电子状态特点进行比较,指出其异同点。
答:(1)相同点。
外层电子的波矢都是量子化的,具有相同的允许取值条件:123n ,n ,n 1232π2π2π,,k n n n LL L ⎛⎫= ⎪⎝⎭因此能量也都是量子化的。
(2)不同点。
量子自由电子理论给出的电子能级,对于宏观材料时准连续的能级,能量与波矢之间的关系为。
而根据能带理论,电子的能级之间可能产生相对于电222k mηε=子的相邻能级间隔来说很宽的禁带(发生于相邻的布里渊区边界上),而电子能级的能量与电子波矢之间的关系通常都偏离抛物线关系。
二、计算题1.面心立方结构的金属Cu (按正一价计算)的晶格常数为0.361nm ,依据量子自由电子理论计算其自由电子的费米能、费米波矢,给出0K 下自由电子的平均动能以及所对应的运动速度大小。
解:自由电子的体积密度为:283v 93418.510m (0.36110)e N --⨯==⨯⨯费米能:234222/32282/318F v 31(1.0510)(3π)(3π8.510) 1.1210J 7.02eV 229.110e N m ηε---⨯=⋅=⨯⨯⨯=⨯=⨯⨯费米波矢:1/231181/2101F F 2342(29.110 1.1210) 1.3610m 1.0510m k εη----⎛⎫⨯⨯⨯⨯===⨯ ⎪⨯⎝⎭0K 下,自由电子的平均动能为费米能的3/5,故为4.2eV ;相对应的运动速度为:1/26F 2 1.5710m/s v m ε⎛⎫===⨯ ⎪⎝⎭2.8mol% 222材料,请写出两种可能发生的固溶反应式及相应的固溶体化学式。

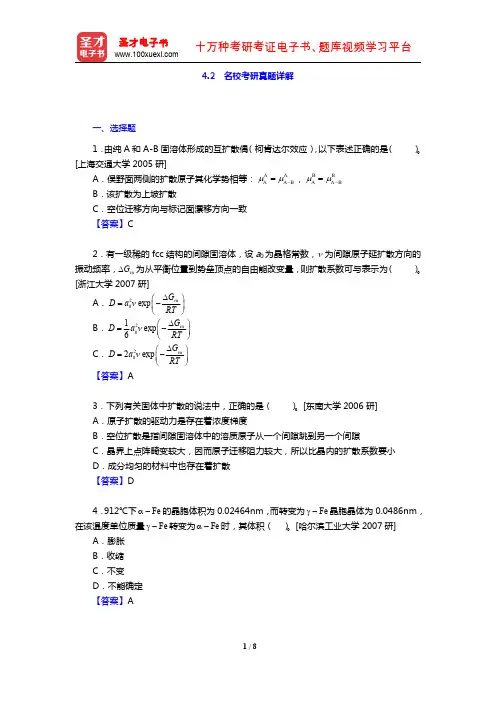

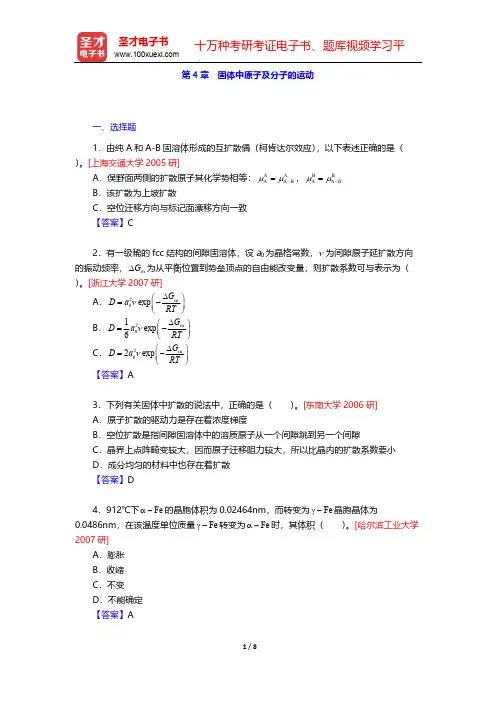

第4章 固体中原子及分子的运动一、选择题1.由纯A 和A-B 固溶体形成的互扩散偶(柯肯达尔效应),以下表述正确的是( )。
[上海交通大学2005研]A .俣野面两侧的扩散原子其化学势相等:,A A A AB μμ-=B B A A Bμμ-=B .该扩散为上坡扩散C .空位迁移方向与标记面漂移方向一致【答案】C2.有一级稀的fcc 结构的间隙固溶体,设a 0为晶格常数,为间隙原子延扩散方向ν的振动频率,为从平衡位置到势垒顶点的自由能改变量,则扩散系数可与表示为(rn G ∆)。
[浙江大学2007研]A .2rn 0exp G D a RT ν∆⎛⎫=- ⎪⎝⎭B .2rn 01exp 6G D a RT ν∆⎛⎫=- ⎪⎝⎭C .2rn 02exp GD a RT ν∆⎛⎫=- ⎪⎝⎭【答案】A3.下列有关固体中扩散的说法中,正确的是( )。
[东南大学2006研]A .原子扩散的驱动力是存在着浓度梯度B .空位扩散是指间隙固溶体中的溶质原子从一个间隙跳到另一个间隙C .晶界上点阵畸变较大,因而原子迁移阻力较大,所以比晶内的扩散系数要小D .成分均匀的材料中也存在着扩散【答案】D4.912℃下的晶胞体积为0.02464nm ,而转变为晶胞晶体为Fe α-Fe γ-0.0486nm ,在该温度单位质量转变为时,其体积( )。
[哈尔滨工业大学Fe γ-Fe α-2007研]A .膨胀B .收缩C .不变D .不能确定【答案】A二、填空题1.扩散系数与温度的关系式是_________。
在高温阶段和低温阶段,扩散系数较大的是_________。
[天津大学2010研]【答案】;低温阶段0exp(/)D D Q RT =-2.线性高分子可反复使用,称为________塑料;交联高分子不能反复使用,称为________塑料。
[北京工业大学2009研]【答案】热塑性;热固性3.从F -R 源模型考虑,金属沉淀强化后的屈服强度与沉淀相粒子平均间距L 的关s σ系为_______。
第4章 固体中原子及分子的运动一、选择题1.影响扩散速率的最主要因素是( )。
A .固溶体类型B .晶体结构C .温度【答案】C2.菲克第一定律描述了稳态扩散的特征,即浓度不随( )变化。
A .距离B .时间C .温度【答案】B二、判断题扩散的驱动力是浓度梯度,所有扩散系统中,物质都是由高浓度处向低浓度处扩散。
【答案】×【解析】扩散的驱动力是化学势梯度,扩散也可以从低浓度向高浓度进行。
三、简答题1.试分析高分子的分子链柔顺性和分子量对黏流温度的影响。
答:由链段与能垒(势垒)差的关系可知:分子链柔顺性越好,链内旋转的势垒(△ε)越低,流动单元链段也越短。
按照高分子流动的分段移动机理,此时柔性分子链流动所需要的自由体积空间小,因而在比较低的温度下就可能发生黏性流动。
当相对分子质量越小时,分子链之间的内摩擦阻力越小,分子链的相对运动更容易些,因而黏流温度就降低。
2.已知聚乙烯的玻璃化转变温度T g =-68℃,聚甲醛的T g =-83℃,聚二甲基硅氧烷的T g =-128℃,试分析高分子链的柔顺性与它们的T g 的一般规律。
答聚乙烯的重复单元结构为:—CH2—CH 2—;聚甲醛的重复单位结构为:—CH 3—O—,聚二甲基硅氧烷的重复单元结构为:因Si—O 键的内旋转C—O 比键容易,而C—O 键的内旋转又比C—C 键容易,内旋转越容易,分子链柔顺性越好。
由此可知随着柔顺性的提高,温度T g 就降低。
3.50%结晶高分子的模量与随温度的变化,如图4-1所示。
(1)在图中粗略画出不同模量范围内的玻璃态、皮革态、橡胶态和黏流态的位置,并说明原因。
(2)在该图上粗略画出完全非晶态和完全晶态的模量曲线,并说明原因。
图4-1答:(1)不同模量对应高分子不同的状态,如图4-2(a)所示:在低温端,50%的非晶区,链段不能开动,表现为刚性,模量高;随着温度的提高,链段可运动,随之模量下降,高分子显示出晶区的强硬和非晶区的部分柔顺的综合效应,即又硬又韧的皮革态;当非晶区随温度进一步提高而链段可动性更大时,柔顺性更好,显示高弹性(即橡胶态)。

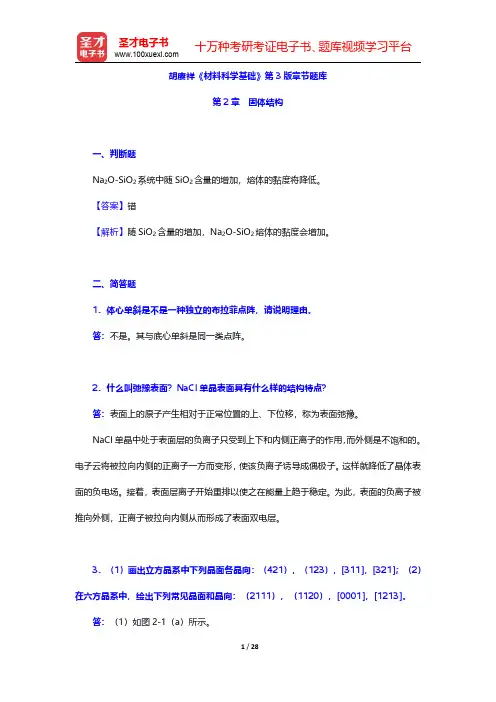

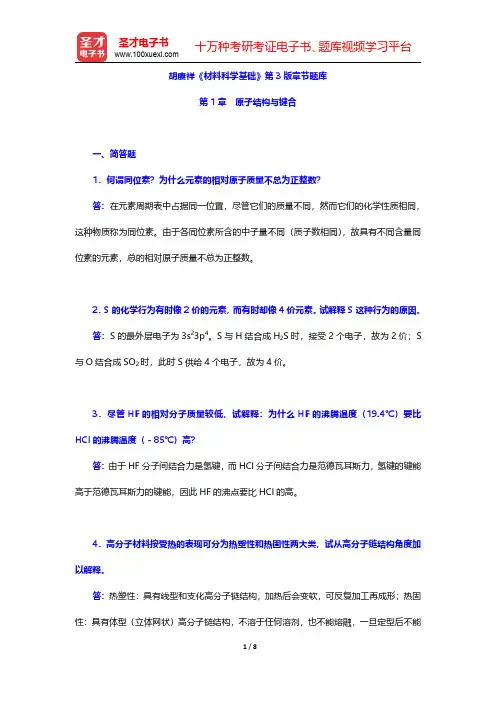

胡赓祥《材料科学基础》第3版章节题库第1章原子结构与键合一、简答题1.何谓同位素?为什么元素的相对原子质量不总为正整数?答:在元素周期表中占据同一位置,尽管它们的质量不同,然而它们的化学性质相同,这种物质称为同位素。
由于各同位素所含的中子量不同(质子数相同),故具有不同含量同位素的元素,总的相对原子质量不总为正整数。
2.S的化学行为有时像2价的元素,而有时却像4价元素。
试解释S这种行为的原因。
答:S的最外层电子为3s23p4。
S与H结合成H2S时,接受2个电子,故为2价;S 与O结合成SO2时,此时S供给4个电子,故为4价。
3.尽管HF的相对分子质量较低,试解释:为什么HF的沸腾温度(19.4℃)要比HCl的沸腾温度(-85℃)高?答:由于HF分子间结合力是氢键,而HCl分子间结合力是范德瓦耳斯力,氢键的键能高于范德瓦耳斯力的键能,因此HF的沸点要比HCl的高。
4.高分子材料按受热的表现可分为热塑性和热固性两大类,试从高分子链结构角度加以解释。
答:热塑性:具有线型和支化高分子链结构,加热后会变软,可反复加工再成形;热固性:具有体型(立体网状)高分子链结构,不溶于任何溶剂,也不能熔融,一旦定型后不能再改变形状,无法再生。
5.已知某元素原子序数为32,根据原子的电子结构知识,试指出它属于哪个周期?哪个族?并判断其金属性的强弱。
答:1s22s22p63s23p63d104s24p2;第四周期;IVA族;亚金属Ge。
其处于周期表中金属区与非金属区的交界线上,金属性较弱。
6.图1-1中绘出3类材料——金属、离子晶体和高分子材料之能量与距离的关系曲线,试指出它们各代表何种材料。
图1-1答:a:高分子材料;b:金属材料;c:离子晶体。
7.分别绘出甲烷(CH4)和乙烯(C2H4)的原子排列与键合。
答:见图1-2。
图1-2(a)CH 4分子呈四面体结构,每个C 有4个共价键,每个H 有1个共价键,分子间靠范德瓦耳斯力维系。

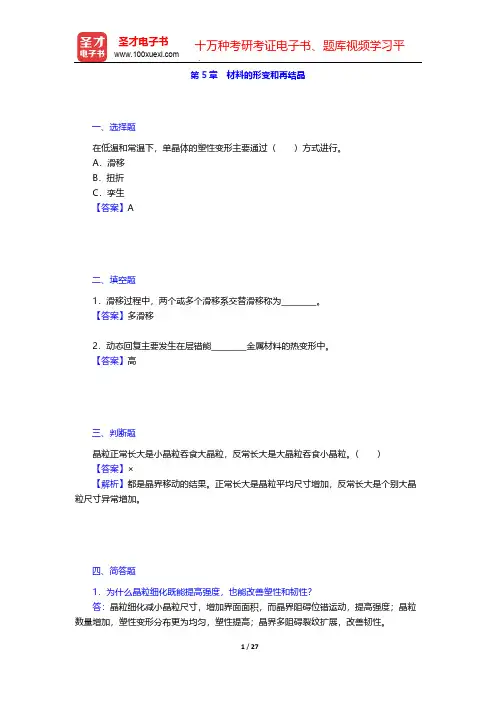

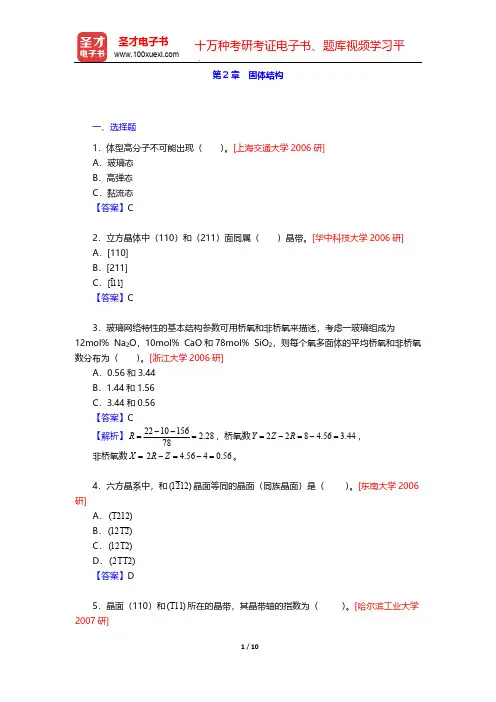

材料科学基础胡赓祥第3版配套题库——才聪学习网胡赓祥《材料科学基础》(第3版)配套题库【考研真题精选+章节题库】目录第一部分考研真题精选一、选择题二、填空题三、判断题四、名词解释五、简答题六、综合题第二部分章节题库第1章原子结构与键合第2章固体结构第3章晶体缺陷第4章固体中原子及分子的运动第5章材料的形变和再结晶第6章单组元相图及纯晶体的凝固第7章二元系相图和合金的凝固与制备原理第8章三元相图第9章材料的亚稳态第10章材料的功能特性•试看部分内容考研真题精选一、选择题1以下关于调幅分解的正确表述是()。
[国防科技大学201 6年研]A.调幅分解是个自发分解过程,不需要形核功B.调幅分解也是通过晶核的形成和晶核的长大过程完成的C.相图上成分位于固溶体分解线内的合金均可以产生调幅分解【答案】A查看答案【解析】调幅分解属于连续的无核相变,其始于固溶体中的成分起伏,依靠上坡扩散时浓度差越来越大,最终使均匀固溶体变为不均匀固溶体,原固溶体以及新形成的两种固溶体的结构相同;而钢中的相变大多属于有核相变型,始于结构起伏,相界面在相转变中具有极重要的作用。
2高温下晶粒正常长大时,晶界迁移将受到第二相颗粒的阻碍。
以下说法正确的是()。
[国防科技大学2017年研]A.第二相含量越多,颗粒越粗大,阻力越大B.第二相含量越少,颗粒越粗大,阻力越大C.第二相含量越多,颗粒越细小,阻力越大【答案】C查看答案【解析】通常,在第二相颗粒所占体积分数一定的条件下,颗粒越细,其数量越多,则晶界迁移所受到的阻力也越大,故晶粒长大速度随第二相颗粒的细化而减小。
3由两个不同成分的液相在恒温下转变为一定成分的固相的反应叫()。
[沈阳工业大学2015年研]A.包晶反应B.合晶反应C.偏晶反应【答案】B查看答案【解析】常见的二元相图的反应式和图形特征,如下表所示:表14在不平衡结晶条件下,成分点在共晶附近的合金也可能全部转变成共晶合金,这种非共晶成分的共晶组织称为()。
第8章 三元相图一、选择题1.如图8-1所示三元合金相图中,共晶反应的三相平衡的连接三角形应为()。
[上海交通大学2006研]图8-1【答案】A2.下列四相平衡反应中,属于包共晶反应的是( )。
[华中科技大学2006研]A .L α+β+γ→B .L αβ+γ+→C .L α+βγ+→【答案】B3.在三元系中有哪些四相平衡反应结束后可能有液相剩余?( )[东南大学2006研]A .共晶和包晶B .共晶和包共晶C .包晶和包共晶D .包晶和包析【答案】C4.利用三元相图的变温界面图可以( )。
[哈尔滨工业大学2007研]A .确定三元合金平衡相的成分B .定性分析三元合金的平衡结晶过程C .确定平衡相的含量D .应用杠杆定律和重心法则【答案】B台图8-2二、简答题1.三元相图如图8-3所示。
图8-3(1)确定含、、的物料从高温冷却时初始凝固温度和液相全部凝固温度。
(2)写出该成分点的析晶过程。
(3)根据此三元相图画出的二元相图示意图。
[北京工业大学2007研]答:(1)、、的物料从高温冷却时初始凝固温度为750℃,液相全部凝固温度425℃。
(2)该成分点的析晶过程为(3)如图8-4所示。
图8-42.A-B-C 三元相图如图8-5所示。
(1)划分分三角形。
(2)标出界线的性质(共熔界线用单箭头,转熔界线用双箭头)。
(3)指出化合物S 、D 的性质。
(4)说明E 、H 、R 点的性质,并列出相变式。
(5)分析M 点的析晶路程(表明液、固相组成点的变化,并在液相变化的路径中注明各阶段的相变化和自由度数)。
[南京工业大学2009研]答:(1)划分成3个分三角形,如图8-5所示。
(2)如图8-5所示。
(3)S :不一致熔三元化合物;D :一致熔二元化合物。
(4)E :低共熔点L E →B +C+S f =0H:单转熔点R :单转熔点(5)液相:固相:图8-53.如图8-6所示为V-Cr-C 三元系液相图投影图(示意图)的一部分,请列出所有四相平衡反应的反应式,并说明属于什么反应。
胡赓祥《材料科学基础》第3版章节题库第4章固体中原子及分子的运动一、选择题1.影响扩散速率的最主要因素是()。
A.固溶体类型B.晶体结构C.温度【答案】C【解析】温度是影响扩散速率的最主要因素。
温度越高,原子的热激活能就越大,从而越容易发生迁移,扩散系数也就越大。
2.菲克第一定律描述了稳态扩散的特征,即浓度不随()变化。
A.距离B.时间C.温度【答案】B【解析】菲克第一定律的方程为:J=-D(dρ/dx),表示扩散中原子的通量与质量浓度梯度成正比,其描述了一种稳态扩散,即质量浓度不随时间变化。
二、判断题扩散的驱动力是浓度梯度,所有扩散系统中,物质都是由高浓度处向低浓度处扩散。
【答案】错【解析】扩散的驱动力是化学势梯度,扩散也可以从低浓度向高浓度进行。
三、简答题1.试分析高分子的分子链柔顺性和分子量对黏流温度的影响。
答:由链段与能垒(势垒)差的关系L p=lexp[Δε/(kT)],可知:分子链柔顺性越好,链内旋转的势垒(Δε)越低,流动单元链段也越短。
按照高分子流动的分段移动机理,此时柔性分子链流动所需要的自由体积空间小,因而在比较低的温度下就可能发生黏性流动。
当相对分子质量越小时,分子链之间的内摩擦阻力越小,分子链的相对运动更容易些,因而黏流温度就降低。
2.已知聚乙烯的玻璃化转变温度T g=-68℃,聚甲醛的T g=-83℃,聚二甲基硅氧烷的T g=-128℃,试分析高分子链的柔顺性与它们的T g的一般规律。
答:聚乙烯的重复单元结构为:—CH2—CH2—;聚甲醛的重复单位结构为:—CH3—O—,聚二甲基硅氧烷的重复单元结构为:因Si—O键的内旋转比C—O键容易,而C—O键的内旋转又比C—C键容易,内旋转越容易,分子链柔顺性越好。
由此可知随着柔顺性的提高,温度T g就降低。
3.50%结晶高分子的模量与随温度的变化,如图4-1所示。
(1)在图中粗略画出不同模量范围内的玻璃态、皮革态、橡胶态和黏流态的位置,并说明原因。
第3章 晶体缺陷一、选择题1.在面心立方晶体中原子层沿[111]堆垛时,()的堆垛称为孪晶。
[上海交通大学2006研]A.ABCACBAB.ABCBCABC.ABABCAB【答案】A2.两平行螺型位错,当柏氏矢量同向时,其相互作用力()。
[华中科技大学2006研]A.为零B.相斥C.相吸【答案】B3.弗伦克缺陷是()。
[浙江大学2007研]A.原子移到表面外新的位置,原来位置则形成空位B.原子离开平衡位置后,形成间隙原子,而原来位置上形成空位,成对产生C.正、负离子的二元体系,原子移到表面新的位置,原来位置空位成对出现【答案】B4.间隙相和离子晶体()。
[东南大学2006研]A.可以有相同的晶体结构B.可以有相同的空间点阵,但不可能有相同的晶体结构C.可以有相同的晶体结构,但不可能有相同的空间点阵D.既不可能有相同的晶体结构,也不可能有相同的空间点阵【答案】A二、填空题根据界面上原子排列结构不同,可把固体中的相界面分为、和界面。
[北京工业大学2008研]【答案】共格;非共格;半共格三、判断题以界面能降低为晶粒长大驱动力时,晶界迁移总是向着晶界曲率中心方向。
()[北京工业大学2008研]【答案】√四、名词解释1.交滑移[北京理工大学2006研]答:在晶体中,出现两个或多个滑移面沿着某个共同的滑移方向同时或交替滑移,这种滑移称为交滑移。
发生交滑移时会出现曲折或波纹状的滑移带。
最容易发生交滑移的是体心立方金属,因其可以在{110}{112}{123}晶面上滑移,而滑移方向总是[111]。
交滑移产生的难易程度与晶体的层错能有关,层错能高的材料易发生交滑移。
交滑移必须是纯螺型位错,因其滑移面不受限制。
交滑移对晶体的塑性变形有重要影响。
2.全位错与不全位错[西安交通大学2009研]答:全位错是指柏氏矢量等于点阵矢量或其整数倍的位错;不全位错是指柏氏矢量不等于点阵矢量整数倍的位错。
3.肖脱基空位[北京工业大学2008研]答:离位原子迁移到外表面或内界面(如晶界等)处形成的空位称为肖脱基空位。
胡赓祥《材料科学基础》(第3版)配套模拟试题及详解(二)
一、填空题(每题3分,共9分)
1.体心立方金属的滑移系是由_________滑移面和_________滑移方向组成的。
<>
{110}111
【答案】;
2.根据晶体缺陷的几何特征,可将它们分为_________、_________、_________三类。
【答案】点缺陷;线缺陷;面缺陷
3.莱氏体是_________与_________的机械混合物。
【答案】奥氏体;渗碳体
二、名词解释(每题4分,共12分)
1.再结晶
答:冷变形后的金属加热到一定温度之后,在原变形组织中重新产生了无畸变的新晶粒,而性能也发生了明显的变化并恢复到变形前的状况,这个过程称之为再结晶。
2.割阶
答:在位错的滑移运动过程中,若曲折线段垂至于位错的滑移面时,称之为割阶。
3.柯肯达尔效应
答:由于两种原子的扩散速率不同,导致了一种原子扩散出去的通量不等于另一种原子扩散进入的通量,进而导致标志面(Mo丝)移动的现象称之为柯肯达尔效应。
三、简答题(每题6分,共48分)
1.原子的结合键有哪几种?各有什么特点?
答:原子的结合键有:
(1)离子键。
其特点是:正负离子相互吸引;键合很强,无饱和性,无方向性;熔
点、硬度高,固态不导电,导热性差。
(2)共价键。
其特点是:相邻原子通过共用电子对结合;键合强,有饱和性,有方向性;熔点、硬度高,不导电,导热性有好有差。
(3)金属键。
其特点是:金属正离子与自由电子相互吸引;键合较强,无饱和性,无方向性;熔点、硬度有高有低,导热导电性好。
(4)分子键。
其特点是:分子或分子团显弱电性,相互吸引;键合很弱,无方向性;熔点、硬度低,不导电,导热性差。
(5)氢键。
其特点是:类似分子键,但氢原子起关键作用;键合弱,有方向性;熔点、硬度低,不导电,导热性好。
2.简述柏氏矢量的物理意义与应用。
答:(1)柏氏矢量的物理意义:①表征位错线的性质。
据与位错线的取向关系可b v b v 确定位错线性质;②表征了总畸变的积累。
围绕一根位错线的柏氏回路任意扩大或移动,b v 回路中包含的点阵畸变量的总累和不变,因而由这种畸变总量所确定的柏氏矢量也不改变;③表征了位错强度。
同一晶体中大的位错具有严重的点阵畸变,能量高且不稳定。
位b v b v 错的许多性质,如位错的能量,应力场,位错受力等,都与有关。
b v (2)柏氏矢量的应用:柏氏矢量可表示位错性质和取向,即晶体滑移方向。
柏氏矢量越大,位错周围晶体畸变越严重。
3.一根多晶Zn ()棒和一根多晶镁()棒受压缩变形,分析二/ 1.86c a =/ 1.62c a =者的变形特征,比较二者的塑性。
(提示:从分析滑移和孪生入手)
答:多晶体压缩滑移转动,(0001)转向压缩面,产生织构。
继续压缩,滑移越来越难。
对于Zn :由于c /a =1.86,位于锐角区,宏观压力方向与微观孪生变形相适应,故可发生孪生。
孪生之后改变位向可继续滑移,反复进行,故表现出较好的塑性。
对于Mg :由于c /a =1.62,压力轴位于钝角区,宏观压力方向与微观孪生变形相反,故不可发生孪生。
因此表现出较差的塑性。
4.根据凝固理论,简述细化晶粒的基本途径。
答:由凝固理论可知,结晶时单位体积中的晶粒数目Z 取决于形核率N 和晶体长大速率V g 两个因素,即ZN /V 。
基本途径:
(1)增加过冷度T 。
T 增加,ZV g 都随之增加,但是N 的增长率大于V 的增长率。
因而N /V 的值增加,即Z 增多。
(2)加入形核剂。
加入形核剂后,可以促使过冷液体发生非均匀形核。
即不但使非均匀形核所需的基底增多,而且使临界晶核半径减小,这都使晶核数目增加,从而细化晶粒。
(3)振动结晶。
振动结晶,一方面提供了形核所需的能量,另一方面可以使正在生长的晶体破断,以提高更多的结晶核心,从而使晶粒细化。
5.简述共晶系合金的不平衡冷却组织及其形成条件。
答:(1)伪共晶-非共晶合金得到的完全共晶组织;条件:冷却速度快,合金成分位于共晶点附件。
(2)不平衡共晶-共晶线以外的合金得到的共晶组织;条件:冷却速度快,合金成分位于共晶线以外端点附近。
(3)离异共晶-两相分离的共晶组织;条件:不平衡条件下,合金成分位于共晶线以外端点附近;平衡条件下,合金成分位于共晶线以内端点附近。
6.从内部微观结构角度简述纳米材料的特点。
答:纳米材料是指在三维空间中至少有一维处于纳米尺度范围或由它们作为基本单元构成的性能有突变的材料。
按维数分,纳米材料的基本单元可分为3类:(1)零维,指在空间三维尺寸均处在纳米尺度,如纳米粉体材料;
(2)一维,指在空间有二维处于纳米尺度,如纳米丝、纳米棒、纳米管等;
(3)二维,指在三维空间中有一维处在纳米尺度,如超薄膜、多层膜、超晶格等。
由于纳米微粒的超细尺寸,它与光波波长、中子波长、平均自由程等为同一数量级,因此量子尺寸效应、小尺寸效应、表面效应、宏观量子隧穿效应,以及体积分数超过50%晶界结构的影响使纳米材料呈现出特殊的力学、物理和化学性能。
7.何谓玻璃?从内部原子排列和性能上看,非晶态和晶态物质的主要区别何在?
答:所谓玻璃,是指具有玻璃化转变温度的非晶态固体。
玻璃与其他非晶态的区别就在于有无玻璃化转变温度,玻璃态也指非晶态金属和合金(amorphous metal),它实际上是一种过冷状态液体金属。
从内部原子排列的特征来看,晶体结构的基本特征是原子在三维空间呈周期性排列,即存在长程有序,而非晶体中的原子排列却无长程有序的特点;从性能上看,晶体具有固定熔点和各向异性,而非晶体则无固定熔点,且各向同性。
8.简述一次再结晶与二次再结晶的驱动力,并如何区分冷、热加工?动态再结晶与静态再结晶后的组织结构的主要区别是什么?
答:一次再结晶的驱动力是基体的弹性畸变能,而二次再结晶的驱动力是来自界面能的降低。
再结晶温度是区分冷、热加工的分界线。
动态再结晶后的组织结构虽然也是等轴晶粒,但晶界呈锯齿状,晶粒内还包含着被位错缠结所分割的亚晶粒,这与静态再结晶后所产生的位错密度很低的晶粒不同,故同样晶粒大小的动态再结晶组织的强度和硬度要比静态再结晶的高。
动态再结晶后的晶粒大小与流变应力成正比。
此外,应变速率越低,形变温度越高,则动态再结晶后的晶粒越大,而且越完整。
四、计算题(每题9分,共81分)
1.根据图1所示的Pb-Sn相图:(1)画出成分为w(Sn)=50%合金的冷却曲线及其相应的平衡凝固组织。
(2)计算该合金共晶反应后组织组成体的相对量和组成相的相对量。
(3)计算共晶组织中的两相体积相对量,由此判断两相组织为棒状还是为层片状形态。
在计算中忽略Sn在α相和Pb在β相中的溶解度效应,假定α相的点阵常数为Pb的点阵常数:αpb=0.390nm,晶体结构为面心立方,每个晶胞4个原子;β相的点阵常数为β-Sn的点阵常数:αSn=0.583nm,c sn=0.318nm,晶体点阵为体心立方,每个晶胞4个原子。
Pb的相对原子质量为207,Sn的相对原子质量为ll9。
图1
解:(1)合金的冷却曲线及凝固组织如图2所示:
图2
室温平衡组织:ααββααβ
+++++Ⅱ初共初共(),或()(2)合金发生共晶反应后的组织组成体为
α初和(α+β
)共,各自的含量为:合金发生共晶反应后的相组成为
α相和β相,各自的含量为:
(3)α相的晶胞体积为:
每个晶胞中有4
个原子,每个原子占据的体积为:
β相的晶胞体积:
每个晶胞4个原子,每个原子占据的体积为:
在共晶组织中,两相各自所占的质量分数分别为:
设共晶组织共有100g ,则其中
α=45.35g
,
β=54.65g
α的体积为:
β的体积为:
即α相占共晶体总体积的20.75%。
由于α相的含量小于27.6%,在不考虑层片的界面能时,该共晶组织应为棒状。
2.根据Bain 机制,奥氏体(A )转变成马氏体(M )时,面心立方晶胞转变为体心正方晶胞,并沿(x 3)M 方向收缩l8%,而沿(x 1)M 和(x 2)M 方向分别膨胀12%,如图3所示。
已知fcc 的a =0.3548nm 。
(1)求钢中A→M 的相对体积变化。
