经典：数据库ER图模型

数据库设计中的ER模型介绍与应用数据库是应用程序中非常重要的一部分，对于企业来说，数据库是财富的积累和管理的重要手段。

在现代化企业信息化建设过程中，数据库的设计显得尤为重要。

ER模型是数据库设计中最流行和最常用的建模方法之一。

下面将逐步介绍ER模型的基本概念、关系对象、ER图以及实体关系设计。

一、基本概念1.1 数据模型数据模型是指对某一事物的相关数据进行的抽象和描述。

在数据库设计中，数据模型是结构化描述实体、联系、属性及它们之间关系的一种方法。

1.2 ER模型ER模型是一种基于实体关系的数据模型。

其核心概念是实体、属性、关系和联系。

这些概念构成了一个数据库系统的基本结构。

这个模型最早是由彼得·钱伯斯于1975年在一篇论文《实体类型和实体关系之图形表示法》中提出的。

1.3 实体(Entity)在ER模型中，实体是指一类现实世界中的对象或概念，其在该类中具有一定的独立性，可以由一个单一的或多个属性来描述。

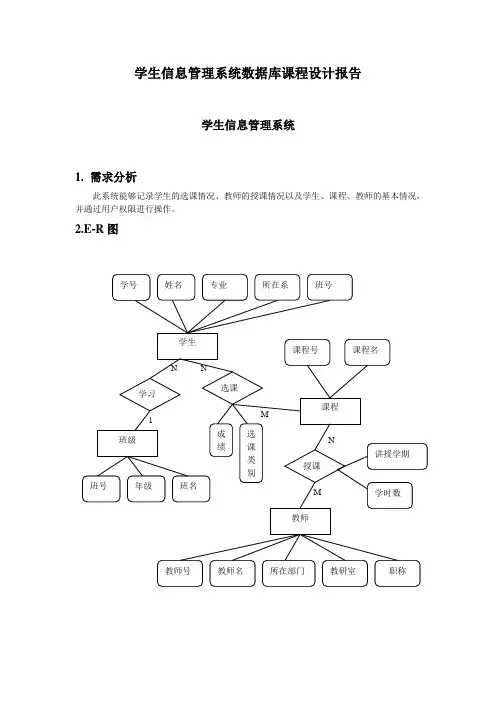

例如，在一个学生信息管理系统中，学生就是一个实体，其属性可以包括姓名、性别、出生日期、学号等。

1.4 属性(Attribute)属性是指实体具有的特征或性质。

一个实体可以拥有一个或多个属性，属性可以比较简单，也可以非常复杂。

属性还可以用来描述一个实体在现实世界中的状态。

在上述学生信息管理系统中，姓名、性别、出生日期和学号都可以看作是学生的属性。

1.5 关系(Relationship)关系是指实体之间的某种联系或关联。

它是指两个实体之间或多个实体之间的静态或动态连接。

例如，在一个课程成绩管理系统中，学生和课程之间就存在着学生选课这种关系。

1.6 联系(Relationship Instance)联系的实例是指一种具体的关系，即一个实体和另一个实体之间的实际关联。

例如，在学生选课管理系统中，具体的某个学生选了某门课程就是一个联系的实例，它体现了这两个实体之间的关系。

二、关系对象在ER模型中，关系对象主要包括实体、属性、关系三种。

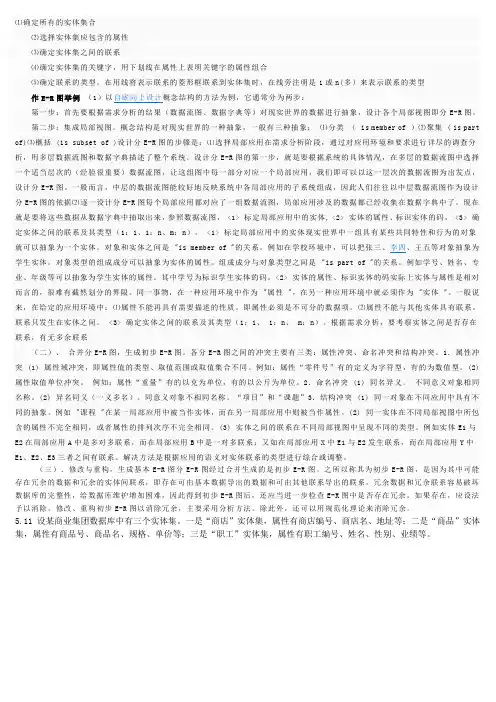

⑴确定所有的实体集合⑵选择实体集应包含的属性⑶确定实体集之间的联系⑷确定实体集的关键字，用下划线在属性上表明关键字的属性组合⑸确定联系的类型，在用线将表示联系的菱形框联系到实体集时，在线旁注明是1或n(多）来表示联系的类型作E-R图举例（1）以自底向上设计概念结构的方法为例，它通常分为两步：第一步：首先要根据需求分析的结果（数据流图、数据字典等）对现实世界的数据进行抽象，设计各个局部视图即分E-R图。

第二步：集成局部视图。

概念结构是对现实世界的一种抽象，一般有三种抽象：⑴分类（ is member of ）⑵聚集 ( is part of)⑶概括 (is subset of )设计分E-R图的步骤是：⑴选择局部应用在需求分析阶段，通过对应用环境和要求进行详尽的调查分析，用多层数据流图和数据字典描述了整个系统。

设计分E-R图的第一步，就是要根据系统的具体情况，在多层的数据流图中选择一个适当层次的（经验很重要）数据流图，让这组图中每一部分对应一个局部应用，我们即可以以这一层次的数据流图为出发点，设计分E-R图。

一般而言，中层的数据流图能较好地反映系统中各局部应用的子系统组成，因此人们往往以中层数据流图作为设计分E-R图的依据⑵逐一设计分E-R图每个局部应用都对应了一组数据流图，局部应用涉及的数据都已经收集在数据字典中了。

现在就是要将这些数据从数据字典中抽取出来，参照数据流图， <1> 标定局部应用中的实体, <2> 实体的属性、标识实体的码， <3> 确定实体之间的联系及其类型（1：1、1：n、m：n）。

<1> 标定局部应用中的实体现实世界中一组具有某些共同特性和行为的对象就可以抽象为一个实体。

对象和实体之间是 "is member of "的关系。

例如在学校环境中，可以把张三、李四、王五等对象抽象为学生实体。

对象类型的组成成分可以抽象为实体的属性。

数据库设计中的关系图模型与ER图模型在数据库设计中，关系图模型与实体关系(ER)图模型是两种常用的数据建模方法。

关系图模型使用关系型数据表来表示实体间的联系，而ER图模型使用实体、联系和属性的图形符号表示。

本文将深入探讨这两种模型，并比较它们的特点和适用场景。

1. 关系图模型关系图模型是基于关系代数原理的一种数据建模方法。

在关系图模型中，数据存储在表中，每个表代表一个实体类，而实体类的属性则对应着表中的列。

关系图模型使用外键来表示实体之间的联系，外键是指一个表中的列引用了另一个表的主键。

通过使用关联关系，可以将多个表连接在一起，形成更复杂的数据模型。

优点：1. 结构简单直观：关系图模型使用表格形式表示数据，易于理解和使用。

2. 灵活性高：关系图模型允许在表之间建立复杂的关联关系，方便扩展和修改数据库模型。

3. 数据一致性强：关系图模型通过外键关系确保数据的完整性和一致性。

缺点：1. 难以处理复杂关系：对于多对多关系、继承关系等复杂的数据模型，关系图模型的表格形式可能不够灵活。

2. 性能受限：关系图模型在处理大规模数据集和复杂查询时性能可能受到影响。

适用场景：关系图模型适用于简单的数据模型，例如商店库存管理系统、学生信息管理系统等。

这些系统的数据结构相对简单，关系图模型足以满足其需要。

2. 实体关系(ER)图模型实体关系(ER)图模型在数据库设计中应用广泛。

ER图模型使用图形符号来表示实体、联系和属性之间的关系。

其中，实体代表一种具体的事物，联系表示不同实体之间的关系，属性则是实体和联系的特征或描述。

优点：1. 可视化直观：ER图模型使用图形符号表示实体、联系和属性之间的关系，直观易懂。

2. 表达能力强：ER图模型能够准确地表达实体之间的各种关系，如一对一、一对多、多对多等。

3. 数据结构灵活：ER图模型可以灵活地应对复杂的数据结构，如继承关系、嵌套关系等。

缺点：1. 抽象性强：ER图模型相对于关系图模型较为抽象，需要一定的学习成本。

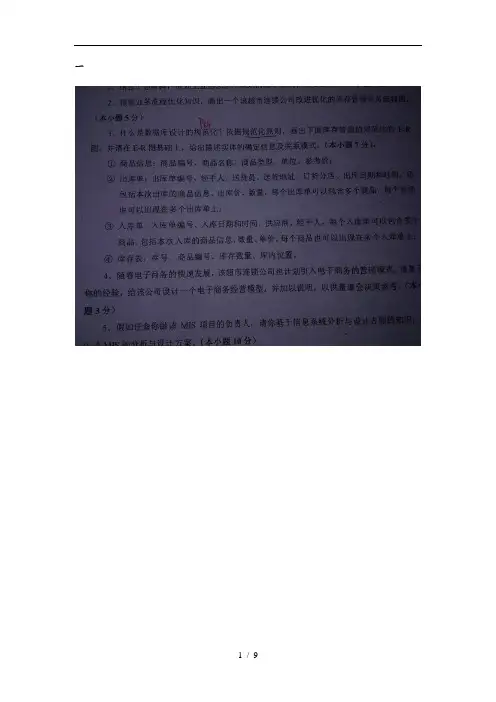

一
商品信息(商品编号，商品名称，商品类型，单位，参考价)
出库单〔出库单编号，经手人，送货人，送货地址，订货分店，出库日期和日期〕入库单(入库单编号，入库日期和时间，供给商，经手人)
库存表〔库号，库存数量，库位置〕
出库〔出库单编号，商品编号，出库价，数量〕
入库〔入库单编号，商品编号，单价，数量〕
库存〔商品编号，库号〕二
商品〔商品编号，商品名称，商品类型，库存数量，库存位置〕
出库单〔出库单编号，出库日期，开票人，送货员编号，顾客编号，送货地址〕送货员〔送货员编号，，联系〕
出库〔商品编号，出库单编号，出库数量，销售价格〕
三
图书〔图书标准书号，图书名称，价格，出版日期，名称〕作者〔作者，编码，联系，E-mail〕
图书销售〔销售流水号〕
编写〔图书标准书号，作者〕
销售〔销售流水号，图书标准书号，销售日期，销售数量〕
四
店铺〔店铺代码，店铺名称，店铺经理，开店日期〕
商品〔商品代码，商品名称，商品描述〕
销售〔商品代码，店铺代码，销售日期，销售数量，销售单价〕。

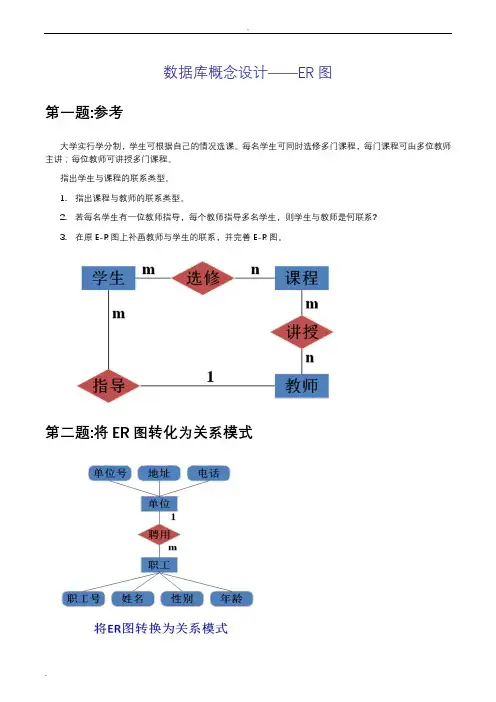

数据库概念设计——ER图第一题:参考大学实行学分制，学生可根据自己的情况选课。

每名学生可同时选修多门课程，每门课程可由多位教师主讲；每位教师可讲授多门课程。

指出学生与课程的联系类型。

1.指出课程与教师的联系类型。

2.若每名学生有一位教师指导，每个教师指导多名学生，则学生与教师是何联系?3.在原E-R图上补画教师与学生的联系，并完善E-R图。

第二题:将ER图转化为关系模式单位职工第三题:画ER图1.职工：职工号、姓名、地址和所在部门2.部门：部门所有职工、部门名、经理和销售的产品3.产品：产品名、制造商、价格、型号和产品内部编号4.制造商：制造商名称、地址、生产的产品名和价格部门有很多职工，职工仅在一个部门工作；●部门销售多种产品，这些产品也在其它部门销售；●制造商生产多种产品，其它制造商也制造这些产品。

●画ER图第四题:画ER图●科室：科名、科地址、科电话、医生姓名●病房：病房号、床位号、所属科室名●医生：姓名、职称、所属科室名、年龄、工作证号●病人病历号、姓名、性别、诊断、主臂医生、病房号⏹一个科室有多个病房、多个医生;⏹一个病房只能属于一个科室；⏹一个医生只属于一个科室，但可负责多个病人的诊治;一个病人的主管医生只有一个。

完成如下设计:1.设计该计算机管理系统的E-R图。

2.将该E-R图转换为关系模式结构。

科室病房医生病人第五题:画ER图某田径运动会组委会需要一运动会管理系统，现提出如下需求。

该系统中存在运动队和运动会两方面的实体。

1．运动队方面运动队：队名、教练姓名队员：编号、姓名、性别、项名其中，一个运动队有多个队员，一个队员仅属于一个运动队，一个队一般有一个教练，一个队员可参加多个项目2．运动会方面运动队：队编号、队名、教练姓名项目：项目名、参加运动队编号、场地其中，一个项目可由多个队参加，一个运动队可参加多个项目，一个项目一个比赛场地。

现要求：(1).分别设计运动队和运动会的局部ER图。

数据库基本E-R图
E-R方法是一种用来在数据库设计过程中表示数据库系统结构的方法，该方法用E-R图来描述现实世界的概念模型，E-R方法也称为E-R模型。

通过对以上系统业务流程图和数据流图的分析，从本系统中规划出的实体有：图书实体、书店信息实体、业务员信息实体、图书分类实体、订单实体、退货单列表实体等。

确定本发行管理系统全局E-R图如图4-1所示。

图4-2 系统数据实体关系图
业务员、书店、图书、订单、订单列表等实体的E-R图如下：
图4-3 管理员实体的E-R图图4.4 发行部主任实体E-R 图
图 4-5 书店实体E-R图
图4-6 图书实体E-R图
图4-7 订单实体E-R图
图 4-8 订单列表实体的E-R图
图4-9 订单项实体E-R图
图4-10 退单实体E-R图
图4-11 退货单项实体E-R图。

数据库概念设计——ER图第一题:参考大学实行学分制，学生可根据自己的情况选课。

每名学生可同时选修多门课程，每门课程可由多位教师主讲；每位教师可讲授多门课程。

指出学生与课程的联系类型。

1.指出课程与教师的联系类型。

2.若每名学生有一位教师指导，每个教师指导多名学生，则学生与教师是何联系?3.在原E-R图上补画教师与学生的联系，并完善E-R图。

第二题:将ER图转化为关系模式单位职工第三题:画ER图1.职工：职工号、姓名、地址和所在部门2.部门：部门所有职工、部门名、经理和销售的产品3.产品：产品名、制造商、价格、型号和产品内部编号4.制造商：制造商名称、地址、生产的产品名和价格部门有很多职工，职工仅在一个部门工作；●部门销售多种产品，这些产品也在其它部门销售；●制造商生产多种产品，其它制造商也制造这些产品。

●画ER图第四题:画ER图●科室：科名、科地址、科电话、医生姓名●病房：病房号、床位号、所属科室名●医生：姓名、职称、所属科室名、年龄、工作证号●病人病历号、姓名、性别、诊断、主臂医生、病房号⏹一个科室有多个病房、多个医生;⏹一个病房只能属于一个科室；⏹一个医生只属于一个科室，但可负责多个病人的诊治;一个病人的主管医生只有一个。

完成如下设计:1.设计该计算机管理系统的E-R图。

2.将该E-R图转换为关系模式结构。

科室病房医生病人第五题:画ER图某田径运动会组委会需要一运动会管理系统，现提出如下需求。

该系统中存在运动队和运动会两方面的实体。

1．运动队方面运动队：队名、教练姓名队员：编号、姓名、性别、项名其中，一个运动队有多个队员，一个队员仅属于一个运动队，一个队一般有一个教练，一个队员可参加多个项目2．运动会方面运动队：队编号、队名、教练姓名项目：项目名、参加运动队编号、场地其中，一个项目可由多个队参加，一个运动队可参加多个项目，一个项目一个比赛场地。

现要求：(1).分别设计运动队和运动会的局部ER图。

数据库设计——ER图 E-R图也称实体—联系图，提供了表⽰实体类型、属性和联系的⽅法⽤来描述现实世界的概念模型。

它是描述现实世界关系概念模型的有效⽅法。

是表⽰概念关系模型的⼀种⽅式。

⽤“矩形框”表⽰实体型，矩形框内写明实体名称；⽤“椭圆图框”或圆⾓矩形表⽰实体的属性，并⽤“实⼼线段”将其与相应关系的“实体型”连接起来；⽤“菱形框”表⽰实体型之间的联系成因，在菱形框内写明联系名，并⽤“实⼼线段”分别与有关实体型连接起来，同时在“实⼼线段”旁标上联系的类型（1：1，1：n或m:n）。

构成E-R图的3个基本要素是实体型、属性和联系，其表⽰⽅法为： 实体：⼀般认为，客观上可以相互区分的事情就是实体，实体可以是具体的⼈和物，也可以是抽象的概念与联系。

关键在于⼀个实体能与另⼀个实体相区别，具有相同属性的实体具有相同的特征和性质。

⽤实体名及其属性名集合来抽象和刻画同类实体。

在E-R图中⽤矩形表⽰，矩形框内写明实体名；⽐如学⽣张三、学⽣李四都是实体。

如果是弱实体的话，在矩形外⾯再套实线矩形。

属性：实体所具有的某⼀特性，⼀个实体可由若⼲个属性来刻画。

属性不能脱离实体，属性是相对实体⽽⾔的。

在E-R图中⽤椭圆形表⽰，并⽤⽆向边将其与相应的实体连接起来；⽐如学⽣的姓名、学号、性别、都是属性。

如果是多值属性的话，在椭圆形外⾯再套实线椭圆。

如果是派⽣属性则⽤虚线椭圆表⽰。

联系：联系也称关系，信息世界中反映实体内部或实体之间的关联。

实体内部的联系通常是指组成实体的各属性之间的联系；实体之间的联系通常是指不同实体集之间的联系。

在E-R图中⽤菱形表⽰，菱形框内写明联系名，并⽤⽆向边分别与有关实体连接起来，同时在⽆向边旁标上联系的类型（1 : 1，1 : n或m : n）。

⽐如⽼师给学⽣授课存在授课关系，学⽣选课存在选课关系。

如果是弱实体的联系则在菱形外⾯再套菱形。

⼀般性约束 实体-联系数据模型中的联系型，存在3种⼀般性约束：⼀对⼀约束（联系）、⼀对多约束（联系）和多对多约束（联系），它们⽤来描述实体集之间的数量约束： （1）⼀对⼀联系（1：1）：对于两个实体集A和B，若A中的每⼀个值在B中⾄多有⼀个实体值与之对应，反之亦然，则称实体集A和B 具有⼀对⼀的联系。

数据库设计中的ER图与表关系映射随着信息化时代的来临，数据管理已经成为企业信息化建设中的重要环节。

数据库设计是数据管理的核心，它直接关系到企业信息化建设的质量和效率。

在数据库设计中，ER图与表关系映射是其中最为重要、基础的内容。

本文将对ER图与表关系映射进行深入探讨。

一、ER图Entity Relationship Diagram（实体关系图）简称ER图，它是用于描述实体之间相互关系的一种图示工具。

通过ER图，我们可以清晰地表示出实体之间的联系与依赖，为后续设计提供基础。

ER图由实体、属性和联系三部分组成。

1、实体实体指的是客观存在的事物，是信息系统中的核心概念和对象。

实体通常有唯一的标识符，它是指一种能够唯一标识出实体的属性。

例如，在一个学生信息管理系统中，学生就是一个实体，学号就是唯一标识符。

2、属性属性指实体的某个特征或者性质，用于区分或描述实体。

在ER图中，实体以矩形表示，属性则以圆形表示。

例如，在学生信息管理系统中，学生的姓名、年龄、性别等就是学生实体的属性。

3、联系联系指实体之间的相互关系，通常是指实体之间的关联或依赖关系。

在ER图中，联系以菱形表示。

例如，在学生信息管理系统中，学生和课程之间就存在着选修关系，这就是一种联系。

二、表关系映射ER图只是一个抽象的概念模型，它不能直接实现在数据库中。

要将ER图中的实体、属性和联系转化为实际的数据库表结构，就需要进行表关系映射。

表关系映射是将ER模型转化为数据库表结构的过程，主要分为三个步骤。

1、实体转换为表ER图中的实体需要转化为数据库中的表结构。

每个实体对应着一个表，表中的每个属性都相当于表中的一个字段。

例如，学生实体需要转换为学生表，学号、姓名、年龄、性别都需要转化为学生表的字段。

2、属性对应为字段ER图中的属性需要对应为表中的字段。

通常情况下，ER图中的属性类型和长度都需要与数据库中的字段类型和长度相对应。

例如，ER图中，学号为字符串类型，长度为10，对应表结构中的学号字段就是VARCHAR(10)类型。

1.1 数据库概念设计1.1.1 数据库E-R设计图图1:数据库E-R设计图1.1.2 E-R设计图说明表1 数据库E-R实体表实体名称实体描述雇员雇员的基本信息食品食品的基本信息顾客顾客的基本信息订单订单的基本信息菜单菜单的基本信息1.2 数据库逻辑设计1.2.1 数据库逻辑模式结构数据表中文名数据表名备注雇员GuYuan 用于存储系统中雇员数据厨师CS 用于存储系统中厨师数据订单受理人DDSLR 用于存储系统中订单受理人基本信息数据经理JL 用于存储系统中经理的基本信息数据顾客GuKe 用于存储系统中顾客的基本信息数据就餐卡JCK 用于存储系统中就餐卡的基本信息数据订单DingDan 用于存储系统中订单基本数据订单明细DDMX 用于存储系统中订单明细的基本数据食品ShiPin用于存储系统中食品的数据常规菜单CGCD 用于存储系统中常规菜单的数据促销菜单CXCD 用于系统中促销菜单的数据班次BanCi 用于系统中班次的数据签到记录QDJL 用于系统中签到记录的数据加班记录JBJL 用于系统中加班记录的数据1.2.2 数据库逻辑结构()表名DDSLR表注释或说明存储订单受理人信息数据操作类型查询(主要的)、插入、修改数据访问频度一般Field Name Field Type字段类型Length字段长度Key字段约束Description字段描述英文名称DDID char 10 PK 订单受理人ID Xsxj Date 小时薪金额Ske number 10,2 收款额Name char 4 FK 姓名。
