场总线的两种有代表性的定义。
(l)ISA SP50中对现场总线的定义。
现场总线是一种串行的数字数据通讯链路，它沟通了过程控制领域的基本控制设备(即场地级设备)之间以及与更高层次自动控制领域的自动化控制设备(即车间级设备)之间的联系。
这里的现场设备指最底层的控制监测、执行和计算设备，包括传感器、控制器、智能阀门、微处理器和内存等各种类型的仪表产品。
(2)根据国际电工委员会IEC标准和现场总线基金会FF的定义：现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通讯网路。
现场总线的本质含义表现在以下6个方面：a)现场通讯网路：用于过程以及制造自动化的现场设备或现场仪表互连的通讯网路。
b)现场设备互连：现场设备或现场仪表是指传感器、变送器和执行器等，这些设备通过一对传输线互连，传输线可以使用双绞线、同轴电缆、光纤和电源线等，并可根据需要因地制宜地选择不同类型的传输介质。
c)互操作性：现场设备或现场仪表种类繁多，没有任何一家制造商可以提供一个工厂所需的全部现场设备，所以，互相连接不同制造商的产品是不可避免的。
用户不希望为选用不同的产品而在硬件或软件上花很大气力，而希望选用各制造商性能价格比最优的产品，并将其集成在一起，实现“即接即用；用户希望对不同品牌的现场设备统一组态，构成他所需要的控制回路。
这些就是现场总线设备互操作性的含义。
现场设备互连是基本的要求，只有实现互操作性，用户才能自由地集成FCS。
d)分散功能块：FCS废弃了DCS的输入／输出单元和控制站,把DCS控制站的功能块分散地分配给现场仪表，从而构成虚拟控制站。
例如，流量变送器不仅具有流量信号变换、补偿和累加输入模块，而且有PID控制和运算功能块。
调节阀的基本功能是信号驱动和执行，还内含输出特性补偿模块，也可以有PlD控制和运算模块，甚至有阀门特性自检验和自诊断功能。
由于功能块分散在多台现场仪表中，并可统一组态，供用户灵活选用各种功能块，构成所需的控制系统，实现彻底的分散控制。

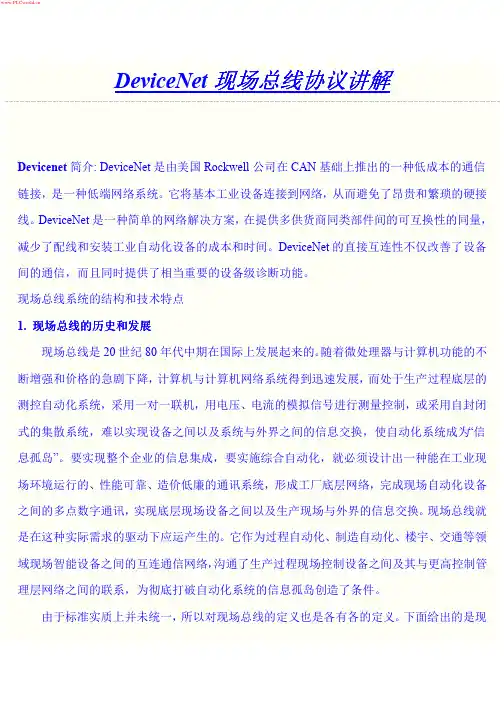

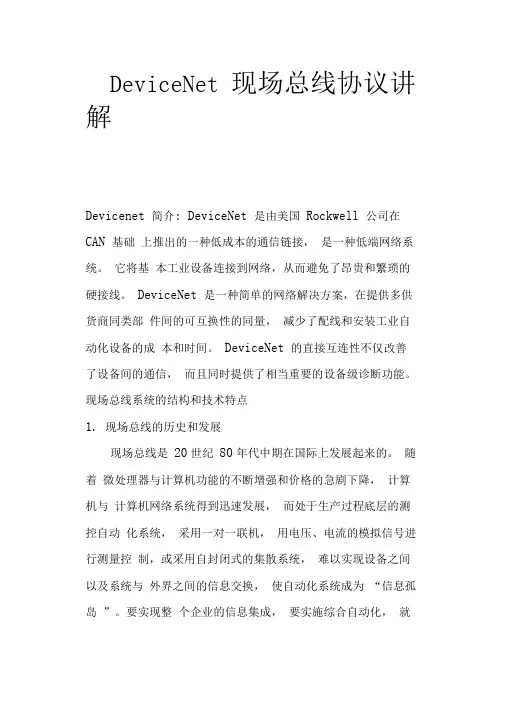

DeviceNet 现场总线协议讲解Devicenet 简介: DeviceNet 是由美国Rockwell 公司在CAN 基础上推出的一种低成本的通信链接，是一种低端网络系统。
它将基本工业设备连接到网络，从而避免了昂贵和繁琐的硬接线。
DeviceNet 是一种简单的网络解决方案，在提供多供货商同类部件间的可互换性的同量，减少了配线和安装工业自动化设备的成本和时间。
DeviceNet 的直接互连性不仅改善了设备间的通信，而且同时提供了相当重要的设备级诊断功能。
现场总线系统的结构和技术特点1. 现场总线的历史和发展现场总线是20世纪80年代中期在国际上发展起来的。
随着微处理器与计算机功能的不断增强和价格的急剧下降，计算机与计算机网络系统得到迅速发展，而处于生产过程底层的测控自动化系统，采用一对一联机，用电压、电流的模拟信号进行测量控制，或采用自封闭式的集散系统，难以实现设备之间以及系统与外界之间的信息交换，使自动化系统成为“信息孤岛”。
要实现整个企业的信息集成，要实施综合自动化，就必须设计出一种能在工业现场环境运行的、性能可靠、造价低廉的通讯系统，形成工厂底层网络，完成现场自动化设备之间的多点数字通讯，实现底层现场设备之间以及生产现场与外界的信息交换。
现场总线就是在这种实际需求的驱动下应运产生的。
它作为过程自动化、制造自动化、楼宇、交通等领域现场智能设备之间的互连通信网络，沟通了生产过程现场控制设备之间及其与更高控制管理层网络之间的联系，为彻底打破自动化系统的信息孤岛创造了条件。
由于标准实质上并未统一，所以对现场总线的定义也是各有各的定义。
下面给出的是现场总线的两种有代表性的定义。
（l） ISA SP50 中对现场总线的定义。
现场总线是一种串行的数字数据通讯链路，它沟通了过程控制领域的基本控制设备（即场地级设备）之间以及与更高层次自动控制领域的自动化控制设备（即车间级设备）之间的联系。
这里的现场设备指最底层的控制监测、执行和计算设备，包括传感器、控制器、智能阀门、微处理器和内存等各种类型的仪表产品。

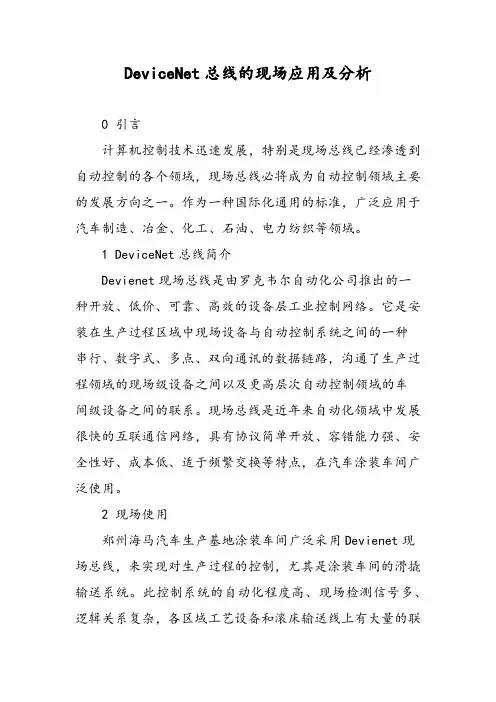

DeviceNet总线的现场应用及分析0 引言计算机控制技术迅速发展，特别是现场总线已经渗透到自动控制的各个领域，现场总线必将成为自动控制领域主要的发展方向之一。
作为一种国际化通用的标准，广泛应用于汽车制造、冶金、化工、石油、电力纺织等领域。
1 DeviceNet总线简介Devienet现场总线是由罗克韦尔自动化公司推出的一种开放、低价、可靠、高效的设备层工业控制网络。
它是安装在生产过程区域中现场设备与自动控制系统之间的一种串行、数字式、多点、双向通讯的数据链路，沟通了生产过程领域的现场级设备之间以及更高层次自动控制领域的车间级设备之间的联系。
现场总线是近年来自动化领域中发展很快的互联通信网络，具有协议简单开放、容错能力强、安全性好、成本低、适于频繁交换等特点，在汽车涂装车间广泛使用。
2 现场使用郑州海马汽车生产基地涂装车间广泛采用Devienet现场总线，来实现对生产过程的控制，尤其是涂装车间的滑撬输送系统。
此控制系统的自动化程度高、现场检测信号多、逻辑关系复杂，各区域工艺设备和滚床输送线上有大量的联锁、互锁信号。
根据滑撬输送系统的工艺设计要求，此系统分为7个区域，每个区域通过2条DeviceNet现场总线构建整个系统的控制网络，连接生产现场的IP67分布式I/O模块、1734从站和所有的变频传动装置等，使得滑撬输送线控制稳定可靠，在控制性能方面具有极强的实时响应性和灵活性，易于维护和扩展。
输送线电控系统采用ControlLogix5000型PLC控制器，控制器通过以太网网络连接到中央控制室进行工位监控，而PLC控制器与现场设备之间的连接则全部通过DeviceNet网络来实现。
每台PLC控制器上配置了2个DeviceNet网络接口模块（1756-DNB），从而将整个控制系统分成14条DeviceNet网络，连接着生产现场不同的工艺段，将各区域的TURCK IP67分布式I/O模块和1734从站以及控制设备电机的SEW变频器、Mitsubishi FR―A700柜装变频器等连接到网络上，实现了对现场各区域的滚床、积放链、电动移行机、滑撬升降机等机械输送设备的精确控制。

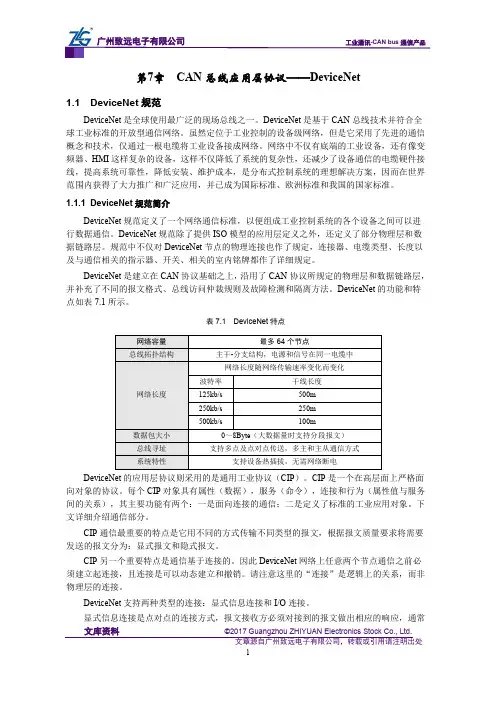

文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.第7章 CAN 总线应用层协议——DeviceNet1.1 DeviceNet 规范DeviceNet 是全球使用最广泛的现场总线之一。
DeviceNet 是基于CAN 总线技术并符合全球工业标准的开放型通信网络。
虽然定位于工业控制的设备级网络，但是它采用了先进的通信概念和技术，仅通过一根电缆将工业设备接成网络。
网络中不仅有底端的工业设备，还有像变频器、HMI 这样复杂的设备，这样不仅降低了系统的复杂性，还减少了设备通信的电缆硬件接线，提高系统可靠性，降低安装、维护成本，是分布式控制系统的理想解决方案，因而在世界范围内获得了大力推广和广泛应用，并已成为国际标准、欧洲标准和我国的国家标准。
1.1.1 DeviceNet 规范简介DeviceNet 规范定义了一个网络通信标准，以便组成工业控制系统的各个设备之间可以进行数据通信。
DeviceNet 规范除了提供ISO 模型的应用层定义之外，还定义了部分物理层和数据链路层。
规范中不仅对DeviceNet 节点的物理连接也作了规定，连接器、电缆类型、长度以及与通信相关的指示器、开关、相关的室内铭牌都作了详细规定。
DeviceNet 是建立在CAN 协议基础之上，沿用了CAN 协议所规定的物理层和数据链路层，并补充了不同的报文格式、总线访问仲裁规则及故障检测和隔离方法。
DeviceNet 的功能和特点如表7.1所示。
表7.1 DeviceNet 特点DeviceNet 的应用层协议则采用的是通用工业协议（CIP ）。
CIP 是一个在高层面上严格面向对象的协议。
每个CIP 对象具有属性（数据），服务（命令），连接和行为（属性值与服务间的关系），其主要功能有两个：一是面向连接的通信；二是定义了标准的工业应用对象。
下文详细介绍通信部分。
CIP 通信最重要的特点是它用不同的方式传输不同类型的报文，根据报文质量要求将需要发送的报文分为：显式报文和隐式报文。
一种基于CAN总线技术的符合全球工业标准的开放型通信网络。
它最早由Allen-Bradley公司支持Device nt公司设计，并已于2000年6月15日正式成为IEC62026国际标准(有关低压开关设备与控制设备、控制器与电气设备接口)之一。
在2002年12月1日发行的国家标准化管理委员会通报中，公布了DeviceNe t现场总线已于2002年10月8日被批准为国家标准，并于2003年4月1日正式开始实施。
DeviceNet 成为国家标准，为国内开发、生产、销售、应用DeviceNet现场总线技术的研制单位、生产企业、贸易和用户提供了技术桥梁。
Devicenet现场总线由于产生和发展的时间较晚，因此它采用了更为先进的通信概念和技术，相对于其他现场总线，具有较大的领先性，突出的高可靠性、实时性和灵活性。
DeviceNet是一个开放式的协议，目前有包括Rockwell等300多家自动化设备厂商的产品支持这种协议，DeviceNet在欧美和日本的现场总线市场占有很大的份额，在控制领域得到了广泛的应用。
DeviceNet进入中国时间不长，但是在中国已有许多应用。
据Rockwell Automation市场部提供的数据，上海通用汽车有一条DevicetNet的生产线，另外，生产可口可乐的上海申美饮料公司也部分采用了DeviceNet技术。

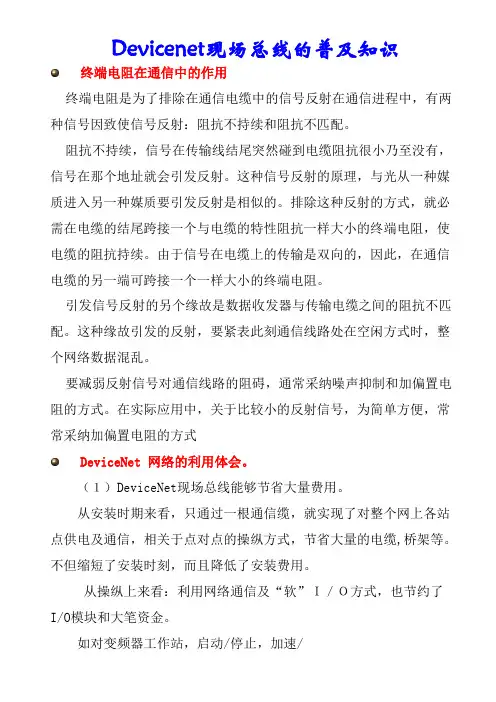

２Devicenet总线的特点DeviceＮet是一种低成本的通信连接。
它将工业设备(如:限位开关、光电传感器、阀组、电动机、起动器、过程传感器、条形码读取器、变频驱动器、面板显示器和操作员接口)连接到网络，从而免去了昂贵的硬接线。
ＤeviceＮet是一种简单的网络解决方案，在提供多供货商同类部件间的可互换性的同时，减少了配线和安装工业自动化设备的成本和时间。
Device Ｎet的直接互连性不仅改善了设备间的通信，而且同时提供了相当重要的备级诊断功能，这是通过硬接线Ｉ/Ｏ接口很难实现的。
文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.第7章 CAN 总线应用层协议——DeviceNet1.1 DeviceNet 传感器从站设备的开发传感器设备是工业自动化、仪器仪表及其它的生产活动中使用最广泛的设备之一。
使用传感器也是获取自然和生产领域中信息的主要途径与手段。
早期传感器设备都是直接与控制器进行连接，并且各个传感器设备之间无法进行通信。
在一个庞大的控制系统中，可能拥有各种各样的传感器设备，采用传统的点对点通信方式，会导致整个系统布线复杂、运行效率低、维护成本高等缺点。
CAN 总线的推出使得系统布线得到最大程度的改善，基于CAN 总线应用层的DeviceNet协议不仅改变了设备与控制系统之间的通信方式，更增加了设备级的诊断功能。
1.1.1 XGate-DVN10简介广州致远电子股份有限公司长期致力于DeviceNet 产品的研发，推出了一款非常易于使用、稳定可靠的DeviceNet 从站协议转换模块——XGate-DVN10。
作为通用DeviceNet 从站设备，其内部已经集成了从站协议栈代码，且所有功能通过ODVA 的一致性测试软件（A21）的测试，保证了与其它DeviceNet 设备的良好兼容性。
XGate-DVN10为DIP24封装，拥有较小的占位面积（6cm 2），使其更容易集成到用户设备中。
其硬件设计比较简单，图7.1所示为XGate-DVN10应用简图，用户只需要将模块嵌入到传感器设备中，与CPU 的串口连接便可完成设计。
图7.1 XGate 设计框图本小节将介绍如何利用XGate-DVN10模块设计一款基于DeviceNet 从站协议的多功能传感器模块。
1.1.2 传感器模块硬件设计本节所设计的传感器系统包含了4路温度和8路霍尔传感器信号。
温度传感器使用线性度较好的模拟温度传感器，并采用12位的模拟数字转换芯片（A/D ）对信号进行采集。
DeviceNet-Modbus现场总线协议模块开发现场总线是工业自动化领域中常用的通信方式，它能够实现控制系统中各个设备之间的数据交换和通信。
DeviceNet和Modbus是两种常见的现场总线协议，它们在不同的工业场景中具有广泛的应用。
本文将介绍DeviceNet-Modbus现场总线协议模块的开发过程和关键技术。
DeviceNet是由Rockwell Automation公司推出的一种现场总线协议，它主要用于工业自动化领域中的设备连接和通信。
DeviceNet采用了主从式的通信方式，其中主站负责控制和管理整个网络，从站负责执行主站的指令并返回数据。
DeviceNet使用CAN（Controller Area Network）总线作为物理介质，支持多种数据传输速率，从而满足不同场景下的通信需求。
Modbus是一种通用的现场总线协议，它广泛应用于工业自动化和过程控制领域。
Modbus协议简单易懂、易于实现，可以在不同的硬件平台和操作系统上运行。
Modbus采用了主从式的通信方式，主站负责发送指令和接收数据，从站负责执行指令并返回数据。
Modbus可以通过不同的物理介质进行通信，如串口、以太网等。
DeviceNet和Modbus在不同的工业场景中具有广泛的应用，但它们的通信方式和协议规范有一定的差异。
为了实现DeviceNet和Modbus之间的互联互通，需要开发一个支持两种协议的现场总线协议模块。
该模块需要实现DeviceNet和Modbus协议的解析和封装功能，使得设备可以通过DeviceNet总线与Modbus设备进行通信。
在开发DeviceNet-Modbus现场总线协议模块时，需要考虑以下几个关键技术：1. 协议解析与封装：模块需要能够解析DeviceNet和Modbus 协议的数据帧，并根据协议规范封装成对应的数据帧进行传输。
2. 主从站功能：模块需要具备主站和从站的功能，能够作为主站向从站发送指令并接收返回的数据，也能够作为从站执行主站的指令并返回数据。
