高层建筑给水泵选型样本

水泵选型原则就依照用途来选用,重要考虑流量、出水扬程（压力），吸水扬程、安装环境等。

扬程流量1、依照装置布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素2、考虑选取卧式、立式和其他型式（管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式）。

卧式泵拆卸装配以便，3、易管理、但体积大，4、价格较贵，5、需很大占地面积；立式泵，6、诸多状况下叶轮沉没在水中，7、任何时候可以启动，8、便于自动盍或远程控制，9、并且紧凑，10、安装面积小，11、价格较便宜。

3、依照液体介质性质，拟定清水泵，热水泵还油泵、化工泵或耐腐蚀泵或杂质泵，或者采用不堵塞泵。

安装在爆炸区域泵，应依照爆炸区域级别，采用防爆电动机。

4、振动量分为：气动、电动（电动分为220v电压和380v电压）。

5、依照流量大小，选单吸泵还是双吸泵：依照扬程高低，选单吸泵还是多吸泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，当选单级泵和多级泵同样都能用时，宜选用单级泵。

6、拟定泵详细型号，采用什么系列泵选用后，就可按最大流量，放大5%——10%余量后扬程这两个性能重要参数，在型谱图或系列特性曲线上拟定详细型号。

运用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选泵，但是这种抱负状况普通不会很少，普通会碰上下列几种状况：A、第一种：交点在特性曲线上方，这阐明流量满足规定，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差诸多，则选扬程较大泵。

或设法减小管路阻力损失。

B、第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范畴内，就初步定下此型号，然后依照扬程相差多少，来决定与否切割叶轮直径，若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，依照其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范畴内，应选扬程较小泵。

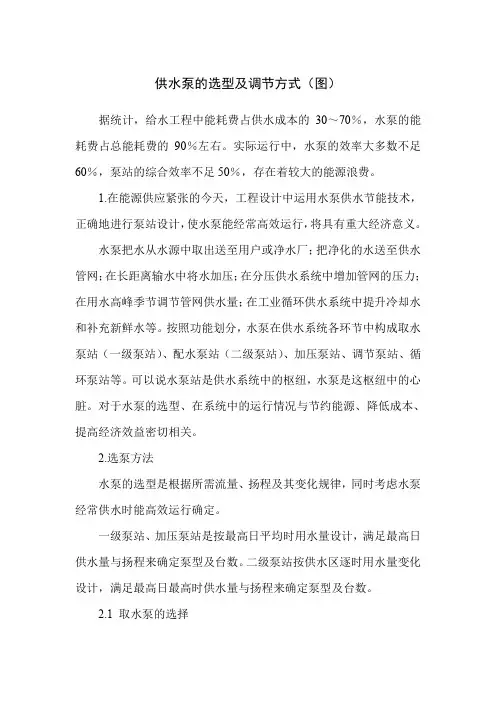

供水泵的选型及调节方式（图）据统计，给水工程中能耗费占供水成本的30～70％，水泵的能耗费占总能耗费的90％左右。

实际运行中，水泵的效率大多数不足60％，泵站的综合效率不足50％，存在着较大的能源浪费。

1.在能源供应紧张的今天，工程设计中运用水泵供水节能技术，正确地进行泵站设计，使水泵能经常高效运行，将具有重大经济意义。

水泵把水从水源中取出送至用户或净水厂；把净化的水送至供水管网；在长距离输水中将水加压；在分压供水系统中增加管网的压力；在用水高峰季节调节管网供水量；在工业循环供水系统中提升冷却水和补充新鲜水等。

按照功能划分，水泵在供水系统各环节中构成取水泵站（一级泵站）、配水泵站（二级泵站）、加压泵站、调节泵站、循环泵站等。

可以说水泵站是供水系统中的枢纽，水泵是这枢纽中的心脏。

对于水泵的选型、在系统中的运行情况与节约能源、降低成本、提高经济效益密切相关。

2.选泵方法水泵的选型是根据所需流量、扬程及其变化规律，同时考虑水泵经常供水时能高效运行确定。

一级泵站、加压泵站是按最高日平均时用水量设计，满足最高日供水量与扬程来确定泵型及台数。

二级泵站按供水区逐时用水量变化设计，满足最高日最高时供水量与扬程来确定泵型及台数。

2.1 取水泵的选择在一级泵站选泵的扬程中，对水源取用设计低水位。

实际上水源出现低水位的机率小，大多数时间是高于这个低水位的，造成选泵扬程高于大多数时间所需要的扬程。

在水位变幅大的水源中，这一因素的影响更大。

对选泵所用的最高日水量来说，在一年之中最高日水量出现的天数往往只占百分之几。

大多数时间低于选泵所用的最高日水量。

输水管中的水头损失是随水量的变化成平方关系变化。

显然，在大多数时间里，系统上所需扬程和水量皆小于选泵时的扬程和水量。

2.2 供水泵的选择二级泵站供水管网的用水量不是一个固定值。

是逐年、逐月、逐日、逐时地变化着的。

管网的水头损失也是随水量的变化成平方关系变化，管网所需的水压也随水量的变化而变化。

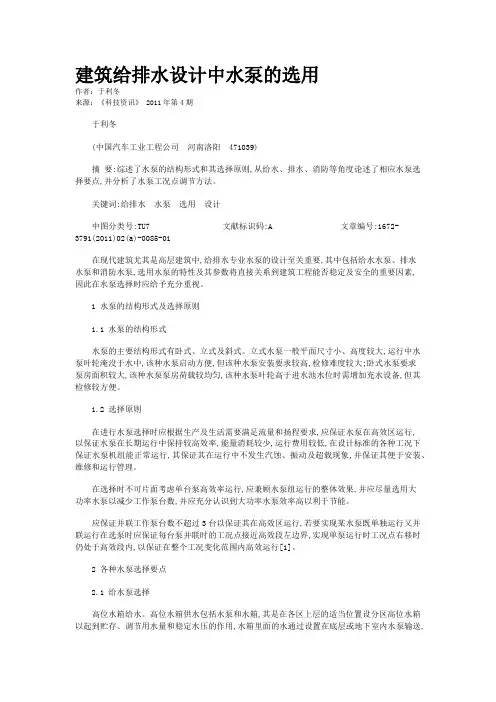

建筑给排水设计中水泵的选用作者：于利冬来源：《科技资讯》 2011年第4期于利冬(中国汽车工业工程公司河南洛阳 471039)摘要:综述了水泵的结构形式和其选择原则,从给水、排水、消防等角度论述了相应水泵选择要点,并分析了水泵工况点调节方法。

关键词:给排水水泵选用设计中图分类号:TU7 文献标识码:A 文章编号:1672-3791(2011)02(a)-0085-01在现代建筑尤其是高层建筑中,给排水专业水泵的设计至关重要,其中包括给水水泵、排水水泵和消防水泵,选用水泵的特性及其参数将直接关系到建筑工程能否稳定及安全的重要因素,因此在水泵选择时应给予充分重视。

1 水泵的结构形式及选择原则1.1 水泵的结构形式水泵的主要结构形式有卧式、立式及斜式。

立式水泵一般平面尺寸小、高度较大,运行中水泵叶轮淹没于水中,该种水泵启动方便,但该种水泵安装要求较高,检修难度较大;卧式水泵要求泵房面积较大,该种水泵泵房荷载较均匀,该种水泵叶轮高于进水池水位时需增加充水设备,但其检修较方便。

1.2 选择原则在进行水泵选择时应根据生产及生活需要满足流量和扬程要求,应保证水泵在高效区运行,以保证水泵在长期运行中保持较高效率,能量消耗较少,运行费用较低,在设计标准的各种工况下保证水泵机组能正常运行,其保证其在运行中不发生汽蚀、振动及超载现象,并保证其便于安装、维修和运行管理。

在选择时不可片面考虑单台泵高效率运行,应兼顾水泵组运行的整体效果,并应尽量选用大功率水泵以减少工作泵台数,并应充分认识到大功率水泵效率高以利于节能。

应保证并联工作泵台数不超过3台以保证其在高效区运行,若要实现某水泵既单独运行又并联运行在选泵时应保证每台泵并联时的工况点接近高效段左边界,实现单泵运行时工况点右移时仍处于高效段内,以保证在整个工况变化范围内高效运行[1]。

2 各种水泵选择要点2.1 给水泵选择高位水箱给水。

高位水箱供水包括水泵和水箱,其是在各区上层的适当位置设分区高位水箱以起到贮存、调节用水量和稳定水压的作用,水箱里面的水通过设置在底层或地下室内水泵输送,其供水模式为水池—水泵—水箱—给水管网—用水点,其根据水泵、水箱以及管网的相互关系,该给水方式又分为分区水箱并联给水方式、分区水箱串联给水、减压水箱供水、减压阀给水及双出口水泵供水等形式。

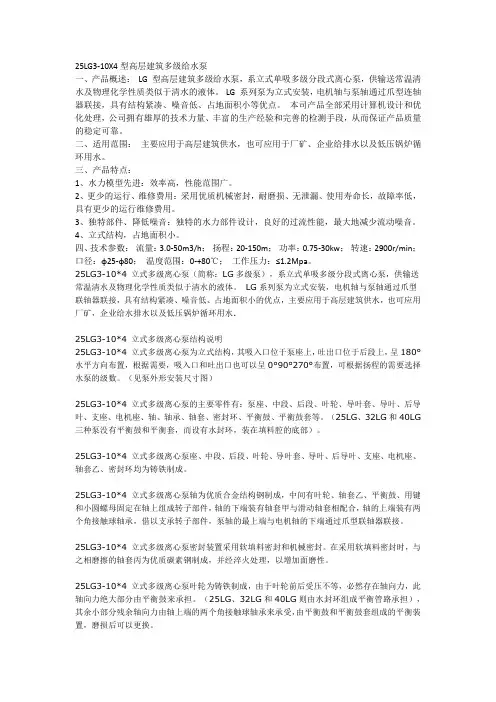

25LG3-10X4型高层建筑多级给水泵一、产品概述：LG 型高层建筑多级给水泵，系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水的液体。

LG 系列泵为立式安装，电机轴与泵轴通过爪型连轴器联接，具有结构紧凑、噪音低、占地面积小等优点。

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、适用范围：主要应用于高层建筑供水，也可应用于厂矿、企业给排水以及低压锅炉循环用水。

三、产品特点：1、水力模型先进：效率高，性能范围广。

2、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

3、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。

4、立式结构，占地面积小。

四、技术参数：流量：3.0-50m3/h；扬程：20-150m；功率：0.75-30kw；转速：2900r/min；口径：φ25-φ80；温度范围：0-+80℃；工作压力：≤1.2Mpa。

25LG3-10*4 立式多级离心泵（简称：LG多级泵），系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水的液体。

LG系列泵为立式安装，电机轴与泵轴通过爪型联轴器联接，具有结构紧凑、噪音低、占地面积小的优点，主要应用于高层建筑供水，也可应用厂矿，企业给水排水以及低压锅炉循环用水.25LG3-10*4 立式多级离心泵结构说明25LG3-10*4 立式多级离心泵为立式结构，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根据需要，吸入口和吐出口也可以呈0°90°270°布置，可根据扬程的需要选择水泵的级数。

（见泵外形安装尺寸图）25LG3-10*4 立式多级离心泵的主要零件有：泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。

水泵选型参考所增加，此时应选用斜率较大的Q-H特性曲线的泵，以保证油流畅通。

同时，还应注意泵的材质和密封结构是否能够适应介质的特性，以保证泵的使用寿命和安全性。

选泵时需要考虑多方面因素，包括装置的布置、地形条件、水位条件、运转条件、经济方案比较等。

不同型式的泵各有优缺点，需要根据具体情况选择。

液体介质的性质也是选泵的重要考虑因素，不同介质需要选择不同类型的泵。

同时，振动量、流量大小、扬程高低等性能参数也需要考虑。

最终确定泵的具体型号时，需要根据最大流量和扬程这两个性能主要参数，在型谱图或系列特性曲线上确定具体型号。

在选泵过程中，可能会碰上交点在特性曲线上方或下方的情况，需要根据实际情况决定是否选用或切割叶轮直径。

有时，还需要考虑生产工艺要求，选用不同形状Q-H特性曲线的泵。

除了性能参数外，泵的材质和密封结构也需要考虑，以保证泵的使用寿命和安全性。

在安装在爆炸区域的泵时，还需要根据爆炸区域等级，采用防爆电动机。

1.在选择水泵前，需要对输送介质的性质进行了解，尤其是粘度等参数，以便正确选择泵型并计算出所需的功率和管道直径。

2.在选择泵型时，需要考虑泵的性能曲线和正常工作点，以确保泵能够在其优先工作区内正常运行，并且具备足够的NPSH。

3.对于粘度较高的液体，需要将以水为基础的泵性能曲线转换成相应粘度下的性能曲线，以确保泵的性能和工作效率。

4.在确定泵的台数和备用率时，需要考虑流量、扬程等参数，以及是否需要24小时连续不停运转，以便选择合适的泵型和数量。

5.在选取水泵电机功率和管直径时，需要根据流量、扬程和输送介质的性质来计算出所需的水泵有效功率和电机功率，并选择合适的管径以确保输送效率。

问题：一台单级双吸离心泵额定流量1850m3/h，扬程26m，转速1470rpm，工质为海水（密度1030kg/m3），请问其应匹配的电机应是多大功率的？（380V）问题补充：补充连接方式为联轴器连接额定流量下水泵效率0.84解答：根据流量和扬程计算出水泵的有效功率为135kW，考虑机组效率取60%，则所需的电机功率约为225kW。

高层住宅建筑给排水设计实例给排水系统是高层建筑的一个重要组成部分，必须通过科学、合理的给排水系统设计来保证居住者的日常生活，文章主要论述了高层住宅小区建筑给排水系统的设计措施，以期为高层住宅小区给排水设计人员提供可靠的参考意见。

标签：高层住宅建筑；给排水设计；实例1 工程概况该小区位于沈阳市浑南新区，交通、地理位置十分优越，公共设施齐全，本项目为“浦江苑三期（B区）”住宅小区，包括住宅楼、商业网点、商业服务楼、社区及物业用房。

项目基地位于沈阳市浑南新区C2地块，由8#、9#、10#、11#高层住宅、14#、15#商业网点、12#多层商业服务楼、6#社区物业用房及地下车库所组成。

小区设计注重体现可持续发展思想，以人为核心，加大科技含量。

合理的分配和使用各项资源，努力满足现代都市人对精神物质质量提出的更高要求。

它将建成一个配有区域网络，配套设施齐全的跨世纪生态型智能化住宅小区。

下面就该小区的给排水设计作一介绍。

本建筑为高层住宅，总建筑面积为31016.46m2，室内外高差2.1m，建筑高度：106.4m，地上36层，地下2层。

2 给水系统住宅部分生活给水由市政自来水管引入一期地下室生活给水泵房，再经生活给水泵二次加压供水，供水均由水泵房的微机控制变频供水泵二次加压后，经过楼内供水管网送至各楼层。

本建筑供水竖向分四区，七层及以下为低区，八～十六层为中低区，十七～二十五层为中高区，二十六层以上为高区。

本建筑各系统入口设置减压阀，住宅部分每户在管井内设LXS-20旋翼式水表。

地下室泵房内设置两座生活水箱，共贮水340m3。

该系统选用水箱为食品级不锈钢储水箱、不锈钢管路、封闭运行，不会对自来水产生二次污染，环保卫生。

同时合理确定水箱容积，合理布置水箱位置，为物业管理、水箱清洗、维护创造必要的条件外，建立良好的维护、管理制度是避免水箱水质“二次污染”问题的重要保障。

我国住宅小区使用的马桶冲水量普遍大于11升，如果使用冲水量小于6升的节水型马桶，耗水量可以有效减少。

水泵选型概述水泵是一种常见的流体输送设备，广泛应用于各个领域。

在选择水泵时，需要考虑多个因素，包括流量、扬程、介质性质、工作环境等。

本文将介绍水泵选型的基本原则和注意事项。

1. 流量计算流量是选择水泵的重要参数，指的是单位时间内流经水泵的液体体积。

在选型过程中，首先要确定所需的流量。

1.1. 单位时间内流量计算公式单位时间内流量计算公式为：流量 = 单位时间内流经水泵的液体体积 / 单位时间具体应用场景中，单位时间可以是秒、分钟或小时。

1.2. 流量测量方法一般可以通过以下方法进行流量测量：•现场实测：使用流量计或称重的方法进行实时测量；•使用公式计算：根据待处理液体的体积、密度和单位时间计算得到。

2. 扬程计算扬程是水泵输送液体过程中产生的水头差，是选型过程中的另一个重要参数。

正确计算扬程可以保证选型的准确性。

2.1. 扬程计算公式一般情况下，扬程计算公式为：扬程 = 出口水位 - 入口水位 + 液体的摩擦损失 + 额外的水头损失其中，摩擦损失是指液体在管道中流动时由于摩擦而产生的能量损失，额外的水头损失通常包括管道弯头、阀门等部件对流体的阻力。

2.2. 流体性质对扬程的影响在计算扬程时，还需考虑流体的性质对扬程的影响。

特别是液体的密度和黏度等参数对扬程的影响较大，需要进行详细计算。

3. 介质性质考虑在选择水泵时，应考虑输送介质的性质。

不同介质的性质会对水泵的选型和使用造成一定的影响。

3.1. 具体介质的性质常见介质的性质包括粘度、固体含量、腐蚀性等。

在选型时，要根据介质性质选择适合的水泵类型和材质。

3.2. 特殊介质的处理对于特殊介质，例如高温、腐蚀性强的介质，需要选择具有相应特性的特殊材质制成的水泵，以保证其正常运行和使用寿命。

4. 工作环境考虑在选择水泵时，还要充分考虑工作环境因素。

4.1. 温度变化若工作环境的温度变化较大，需选择具有耐高温或低温性能的水泵，以确保其正常工作。

4.2. 湿度条件湿度条件也会影响水泵的选择。

建筑给排水设计中水泵的选用摘要：随着我国建筑行业的蓬勃兴起，建筑给排水工程也得到了良好的发展。

其中，水泵的选取十分关键。

本文主要分析了建筑给排水水泵的工作原理和选用选择，最后就建筑给排水设计中给水泵、排水泵以及消防泵的选用要点进行了概述。

关键词：建筑；给排水；设计；水泵引言随着水资源短缺问题的恶化，使得各个领域不断地加强节水研究。

建筑给排水系统作为建筑水资源消耗的主要环节，也是节水设计的重要环节。

在进行建筑给排水设计过程中，要合理的选择水泵设备，以科学、稳定、节能为选用指导原则，满足建筑给排水节能减排。

1 水泵简介水泵的工作目的很简单就是将水从一个地方输送到另一个地方或增加原动的机械能压力将其转化成液体能量。

在水泵打开前将泵体充满液体，水泵被打开后，泵体内的液体会随着泵体内的叶轮做高速旋转运动，叶轮在离心力的作用下在出口处将液体甩出，在泵体扩散室内被甩出的液体的速度逐步的变得的缓慢，液体被甩出后，叶轮中心处形成真空低压区，液池中的液体在外界大气压的作用下，经吸入管流入水泵内。

在一定容积的泵体扩散室内，压力会随着被甩出液体的增加而增加，最后在水泵的出口将液体排出。

液体就这样连续不断地从液池中被吸上来然后又连续不断地从水泵出口被排出去。

2 建筑给排水设计中的水泵选用原则2.1 根据生产和生活的需要进行选用水泵的主要技术参数就是扬程和流量，不同类型、规格、厂家的产品在这些参数上也存在着较大差异，而水泵的选用首先要确保的就是其扬程和流量能够满足实际生产和生活的需求，要保障所选水泵能够长期稳定地运行在高效区域，从而达到节能降耗的经济运行要求。

此外，所选水泵在实际运行中要避免出现超载，还要结合建筑给排水设计的各种标准来避免所选水泵出现气蚀等问题。

最后，实际所选水泵还应重点考虑运行管理、安装和维修的便捷要求。

2.2 综合考虑水泵运行的整体效果现实中，建筑给排水系统可能会涉及到多台水泵，要对水泵运行的整体效果进行综合考虑，不能仅仅简单地只追求单个水泵的高效率运行。

热水机水泵选型案例工程一商用热水机案例1. 工程概况重庆某学校学生宿舍，该楼有六层，楼高21.6m，每层层高3.6m。

每层有52间宿舍，配有淋浴卫生间，可住4名学生。

采用24小时不定时集中供水系统。

2. 设计依据《建筑给水排水设计规范GB50015-2003》《实用供热空调设计手册》3. 设计参数重庆地区夏季、冬季气象设计参数：夏季：33℃、相对湿度：70%；冬季：干球温度5℃、相对湿度：80%。

冬季冷水温度7℃。

系统必须满足冬季低温气候条件下热水需求量。

4. 方案设计4.1 热水量确定4.2 热负荷计算4.3 主机配置4.4 热水系统机组运行系统图如下所示：4.5 水箱配置4.6 水管选型4.7 水泵配置水泵选型依据：水泵流量及扬程。

① 冷水增压泵选型冷水增压泵流量应根据所选机组可能出现的最大流量作为水泵流量，在本案例中，在环境温度为45℃，进水温度为30℃的情况下单台机组将出现最大产水量1.75m³/h(详见设计选型手册“产品能力修正”)，考虑到1.15的安全系数，则9台机组并联运行时，所选冷水增压泵流量：h m h m Q /18915.1/75.133≈⨯⨯=一般而言，可根据下表确定单台机组所需水泵流量水泵吸水管至配水最不利点的管长为50m ，则估算水泵流量沿程阻力约为2.5m H 2O ，局部阻力损失约为0.75m H 2O ，水泵及其连接附件的水阻力取5 m H 2O ，KFRS-39ZM/BS 机组压降为14 m H 2O ，则水箱最低水位至配水最不利点沿程及局部水力损失总为：O mH H 2225.2214575.05.2=+++=室外管网最低供水压力O mH MPa H 20300.3==取最不利配水点流出水头O mH KPa H 23330==计算冷水增压泵的扬程：O mH H H H H H B 2032185.1403325.226.19=-++=-++≥考虑到1.1~1.2的安全系数（本案例选1.15），则最终所选冷水增压泵扬程： O mH H 21.1715.185.14≈⨯=即冷水增压泵的流量为18m 3/h ，扬程为17.1mH 2O 。

【LG、LG-B型高层建筑多级给水泵】产品：【LG、LG-B型高层建筑多级给水泵】产品简介：LG、LG-B型高层建筑多级给水泵（简称：多级泵）是根据高层建筑恒压供水及消防行业的实际需要开发的新一代给水产品。

该泵采用国内优秀的水力模型，经精心设计，效率高、性能稳定、噪音低、使用寿命长、外型美观、占地面积少、维修方便、重量轻等优点。

LG、LG-B型高层建筑多级给水泵由电机和泵联结而成，泵轴与电机轴用夹壳式联轴器联结，确保泵与电机绝对同轴使泵运行平稳、噪音低等现象。

电机为Y型三相异步电机，方便用户更换，整体为刚性连接，使用时无需校正。

轴封采用机械密封，泵为便拆式结构方便更换机械密封。

LG、LG-B型高层建筑多级给水泵旋转方向从电机端向下看为顺时针方向转动。

【LG、LG-B型高层建筑多级给水泵】型号意义：【LG、LG-B型高层建筑多级给水泵】产品特点：1、LG、LG-B型高层建筑多级泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。

2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。

3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。

4、安装检修方便,无需拆动管路系统。

泵进口和出口为相同口径,简化了管路的连接。

5、可根据流量和扬程的需要采用泵的串、并联运行方式。

6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。

7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。

【LG、LG-B型高层建筑多级给水泵】使用条件：1、LG、LG-B型高层建筑多级泵使用的介质应类似水，运动粘度<150mm2/s，且无坚硬颗粒，无腐蚀性质；2、LG、LG-B型高层建筑多级泵使用的环境海拔高度<1000米，超过时应在订货时提出，以便为您提供更为可靠的产品；3、介质使用温度-15℃~105℃；4、最大系统工作压力≤2.5MPa；5、周围环境温度应低于40℃，相对湿度低于95%。

高层生活供水泵性能选型综述随着城市高层的普及以及大城市化的不断推进，人们对高层生活水泵的低噪音，节能，稳定，环保卫生方面的要求日益增高，特别是对服务的及时性要求更高。

这里简单对高层生活水泵的性能及选型做一介绍。

1、输送介质：生活给水、中水及热水。

2、水泵型式：以不锈钢立式多级离心泵为主。

小高层也可选用不锈钢单级离心泵。

3、水泵工作点：应选型在水泵特性曲线的高效区，并提供所投标水泵的特性曲线，包括：流量、扬程、功率、效率等，水泵的特性曲线。

4、材质品牌要求：叶轮：SS304不锈钢，驱动轴：不锈钢。

外壳：SS304不锈钢，精密铸造。

机械密封：博格曼等知名品牌，材质为碳化硅/石墨。

机械密封须能满足热水要求，并在维修时能快速安装，减少维修时间。

5、圆形标准法兰，工作压力16bar 以上。

6、水泵转速不高于2900rpm7、电机：(1所有水泵包括电机及驱动轴应由同一厂家配套组装。

电机品牌采用水泵厂家标准配置品牌，符合产地国及中国有关电机的安全标准。

(2每台水泵须配备一台具有足够负载量的电机，并保证在任何工作点上电机功率都不过载。

(3满足变频运行的各项要求。

(4适用于380V/3PH/50Hz电源，防护等级IP55、绝缘等级F 级。

(5电机为封闭式风冷型。

(6电机和水泵所刷面漆应为同一颜色。

8、水泵运行噪音应满足国家相关规范要求9、投标人应提供所投水泵的详细技术参数及材料使用表。

高层生活水泵配套带变频供水泵组变频控制柜1、变频控制柜的型号、数量、尺寸及运行方案由投标方配置，必须保证系统运行的安全可靠，并提供详细的控制说明；2、变频控制柜中的电气元件均必须是优质产品，其中变频器要求采用Danfoss 、ABB 、西门子品牌产品，可编程控制器、断路器、继电器、接触器等主要元器件采用国际知名品牌产品（建议采用ABB 、施耐德或同等进口品牌）；3、配置压力传感器要求采用Danfoss 、GEMS 、KELLER 等品牌产品；4、系统具有欠压、过压、过流、过载、短路、过热等各种自动保护功能。

水泵扬程一、冷、热水管系统开式水系统Hp=hf+hd+hm+hs闭式水系统Hp=hf+hd+hm式中hf、hd—水系统总的沿程阻力和局部阻力损失，Pa；hm—设备阻力损失，Pa；hs—开式水系统的静水压力，Pa。

hd/hf值，小型住宅建筑在1~1.5之间；大型高层建筑在0.5~1之间；远距离输送管道（集中供冷）在0.2~0.6之间。

设备阻力损失见下表设备名称阻力备注离心式冷冻机蒸发器30~80 按不同产品而定冷凝器50~80 按不同产品而定吸收式冷冻机蒸发器40~100 按不同产品而定冷凝器50~140 按不同产品而定冷却塔20~80 不同喷雾压力冷热水盘管20~50 水流速度在0.8~1.5m/s左右热交换器20~50风机盘管机组10~20 风机盘管容量愈大，阻力愈大，最大30kPa左右自动控制阀30~50冷却塔冷却水量可按下式计算：W=Q/c(tw1-tw2) kg/s式中Q——冷却塔排走热量，Kw；压缩式制冷机，取制冷机负荷的1.3倍左右；吸收式制冷机取制冷机负荷的2.5倍左右；c——水的比热，kj/(kg*℃)，常温时c=4.1868 kj/(kg*℃)；tw1-tw2——冷却塔的进出水温差，℃；压缩式制冷机，取4~5℃；吸收式制冷机，取6~9℃。

二、水泵扬程冷却水泵所需扬程Hp= hf+hd+hm+hs+ho式中hf、hd——冷却水管路系统总的沿程阻力和局部阻力，mH2O；hm——冷凝器阻力，mH2O；hs——冷却塔中水的提升高度（从冷却塔盛水池到喷嘴的高差），mH2O；ho——冷却塔喷嘴喷雾压力，mH2O，约等于5 mH2O。

冷冻水泵扬程估算方法这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

建筑给水设计中水泵的选择在建筑给排水设计中，离心泵的使用率最大，一般水泵设计选型均选用离心水泵。

1关于水泵在分析如何合理选择水泵前，需先对水泵进行了解，对水泵的工作目的以及工作原理和结构形式进行分析。

1.1工作目的水泵的工作目的就是将原动机的机械能转化为输送流体的动能。

在建筑给排水中，水泵的主要工作目的，就是将水由低位输送至高位，电机先将电能转化为水泵的机械能，再将机械能转化为水的动能或是能。

1.2工作原理在建筑给排水设计中，以叶片式离心水泵运用最多。

在电机启动前，首先要在泵体灌满水，其后开机运行。

此时，电动机带动水泵叶轮进行高速旋转运动而产生离心力，叶轮间的水在离心力的作用下被甩向四周，压入泵壳，从出水口进入给排水管道。

叶轮流道内的水被甩出去之后，在叶轮中心位置即叶轮入口处会形成真空，而水在外界压力的作用下，通过水泵吸水管流入叶轮，补足真空区域。

通过水泵的连续工作，水不断从吸水口进入水泵，获得动能后，不断从出水口排出进入管道，从而实现连续供水工作。

1.3结构形式水泵的结构形式有立式、卧式和斜式三中，在建筑工程中，以前两种结构形式运用最广泛。

立式泵高度比较大，平面尺寸小，占地面积小，启动方便，但水泵叶轮必须淹没于水中，较高的安装要求和较大的检修难度是这种水泵的存在的缺陷；卧式水泵检修方便，但占地面积大，当进水池水位低于卧式水泵叶轮时，水泵启动前要先将泵壳充满水，需设置充水设备。

由于建设用地的紧张导致建筑空间有限，因此，在建筑给排水设计中，占地面积较小的立式泵使用越来越普遍。

2选用水泵的原则建筑给排水设计中，水泵选型设计除满足流量、扬程和运行效率等基本使用要求和规范规定外，还应遵循以下主要原则。

2.1运行整体效果在建筑给水设计中，流量、扬程变化大，为保证水泵的高效率运行，一般会选用多台水泵。

在进行水泵选型时，除满足最大供水时的需求外，还应考虑水泵机组的整体运行效果，不能只考虑单台水泵的运行效率。

随着城市化发展，建筑物高度越来越高，超高层公共建筑不断涌现，住宅小区规模越来越大，住户在十万人以上的小区已经相当于一个小县城的城镇人口规模。
