排水盲管技术交底

切断面要平整用砂浆填死砂浆抹平用锤打切断纵、环向排水盲管施工技术交底一、适用范围本交底适用于西宁隧道1#斜井洞内排水。

纵、环向排水盲管是隧道结构防排水的组成部分，请隧二队二衬施工人员、现场施工人员认真学习，按交底施工。

二、主要内容隧道结构防排水施工一般包含基面检查处理、排水盲管(沟)安装、防水板铺设、施工缝、沉降缝处理、混凝土灌注等工序。

排水盲管一般包括环向排水盲管、纵向集水盲管、横向排水管，三者采用变径三通连为一体，形成完整的排水系统。

其中纵向排水盲管在整个隧道排水系统中是一个中间环节，起着承上启下的作用，是关键环节。

三、施工方法1、前期处理(1)处理基面渗漏水，采用回填注浆堵水或埋设排水管直接引排水，保持基面无明显漏水。

(2)对初期支护混凝土表面外露的锚杆头，钢筋尖头等硬物割除，处理方法如下： ①对钢筋网等凸出部分，先切断、再用锤铆平、最后用砂浆抹平，如下图：②对有凸出的管道时，切断后用砂浆抹平，如下图：补喷砼R≥3cm R≥5cm③对锚杆有凸出部位时，端头顶预留5mm 切断后，用塑料帽处理，如下图：④对初期支护表面凸凹不平处进行处理，使混凝土表面平顺，表面平整度满足D/L=1/6~1/10(D 为两凸凹面间凹进深度，L 为两凸凹面间距离。

⑤基面处理质量检查a 净空检查用激光断面仪等仪器进行，检查支护断面是否满足设计尺寸，每10 米检测一个断面，如不满足设计净空要求时，则加密检查，并对侵限部分严格按照规范要求进行处理。

b 初期支护表面应平整，无空鼓、裂缝、松酥，表面平整度用2m 尺进行检查，其平整度≤5cm 。

2、纵、环向排水盲沟设置环向排水盲沟采用φ50盲管，沿纵向设置的间距为5~10m ，并根据洞内渗、漏水的实际情况，在地下水较大的地段加密设置环向排水盲沟。

在隧道两侧边墙墙角外侧泄水孔标高处沿隧道纵向方向通长设置φ80盲管，纵向连接采用二通接头对接，通过钢筋卡定位，确保标高与设计一致，环向盲沟与预埋在边墙底的纵向盲沟采用三通管连接，形成一个完整的排水系统。

施工技术交底书工程名称中铁三局六公司张唐铁路项目部被交底人现场负责人：领工员：作业班：采用图号双线隧道复合式衬砌参考图日期年月日交底内容隧道止水带、止水条、透水盲管施工技术交底交底内容：一、编制依据⑴《铁路隧道工程施工技术指南》（TZ204-2008)⑵《铁路隧道工程施工质量验收标准》（TB10417-2003）⑶施工图二、使用范围适用于中铁三局六公司张唐铁路隧止水带、止水条、透水盲管施工。

三、工艺流程及技术要求1）二次衬砌环向施工缝防水采用中埋式橡胶止水带＋遇水膨胀橡胶止水条在地下水发育地段采用可维护橡胶止水带，纵向施工缝防水措施为中埋式橡胶止水带＋混凝土界面剂。

2）变形缝在地层承载力显著变化、隧道衬砌明暗分界处、断面明显变化处设臵，变形缝的宽度为20mm。

采用中埋式止水带＋遇水膨胀橡胶止水条＋聚硫橡胶填缝两道防水措施。

3）施工缝中埋式橡胶止水带采用S型橡胶止水带,宽度为300mm、厚度为8mm，变形缝中埋式橡胶止水带采用B型橡胶止水带，宽度为300mm、厚度为12mm、半径为15mm。

4）纵向透水盲管采用Ф80mm盲管，环向透水盲管采用Ф50mm盲管。

一）中埋式橡胶止水带防水构造形式中埋式橡胶止水带变形缝防水构造形式如下图中埋式橡胶止水带、遇水膨胀止水条与嵌缝材料复合使用中埋式橡胶止水带施工缝防水构造形式如下图中埋式橡胶止水带止水条初期支护二）中埋式止水带施工（1）施工工艺流程：中埋式止水带施工包括钻钢筋孔、固定钢筋卡、固定止水带等环节其施工工艺流程如下所示。

（2）施工方法及步骤沿衬砌环向每隔0.5~1.0m 在端着模板上钻一φ12的钢筋孔。

将制成的钢筋卡穿过挡头模板，内侧卡紧止水带一半，另一半止水带平靠在挡头板上，待混凝土凝固后拆除挡头板，将止水带拉直，然后弯钢筋卡紧止水带，如图所示：二次衬砌中埋式止水带钢筋卡防水板初期支护围岩端头模板模板台车围岩初期支护防水板钢筋卡中埋式止水带二次衬砌模板台车（3）止水带施工控制要点1、衬砌施工缝和沉降缝采用的遇水膨胀的橡胶止水条、止水带符合设计要求。

渗排水与管沟排水施工技术交底记录工程名称：施工单位：编号：渗排水，是在地下构筑物下面铺设一层碎石或卵石作为渗水层，在透水层内设置集水管或排水沟，将水排走；适用于地下水为上层滞水且防水要求较高的地下防水工程。

3.1.1施工基本要求。

渗排水应符合下列要求：3.1.1.1渗排水层设置在工程结构底板下面，由粗砂过滤层与集水管组成，见图6-9。

3.1.1.2粗砂过滤层总厚度宜为300mm,如较厚时应分层铺填。

过滤层与基坑土层接触处，应用厚度为100〜150mm、粒径为5〜10mm的石子铺填；过滤层顶面与结构底面之间，宜干铺一层卷材或30〜50mm厚的1:3水泥砂浆作隔浆层。

3.1.1.3集水管应设置在粗砂过滤层下部，坡度不宜小于1%,且不得有倒坡现象。

集水管之间的距离宜为5〜10m。

渗入集水管的地下水导入集水井后用泵排走。

3.1.1.4渗排水管宜釆用无砂混凝土管。

3.1.1.5渗排水管在转角处和直线段设计规定处应设检查井。

井底距渗排水管底应留深200〜300mm的沉淀部分，井盖应封严。

3.1.2渗排水施工。

3.1.2.1材料要求。

1:3水泥砂浆。

水泥砂浆应控制拌合水量，砂浆不要太稀，铺设时可抹实压平，但不要使用振动器。

隔浆层可铺抹至保护墙边。

g.隔浆层养护凝固后，即可施工需防水结构，此时应注意不要破坏隔浆层，也不要扰动已做好的渗排水层。

丘结构墙体外侧模板拆除后，将结构至保护墙之间（即渗水墙部分）的隔浆层除净，再分层施工渗水墙部分的排水层和砂滤水层。

最后施工渗水墙顶部的混凝土保护层或混凝土散水坡。

散水坡应超过渗排水层外缘不小于400mm。

3.2盲沟排水3.2.1盲沟排水法即在构筑物四周设置盲沟，使地下水沿盲沟向低处排走的方法。

该法排水效果好，并可节约原材料和工程费用。

盲沟排水适用于地基为弱透水性土层，地下水量不大、排水面积较小或常年地下水位低于地下建筑物室内地坪，只在雨季丰水期的短期内稍高于地下建筑物室内地坪的地下防水工程施工基本要求。

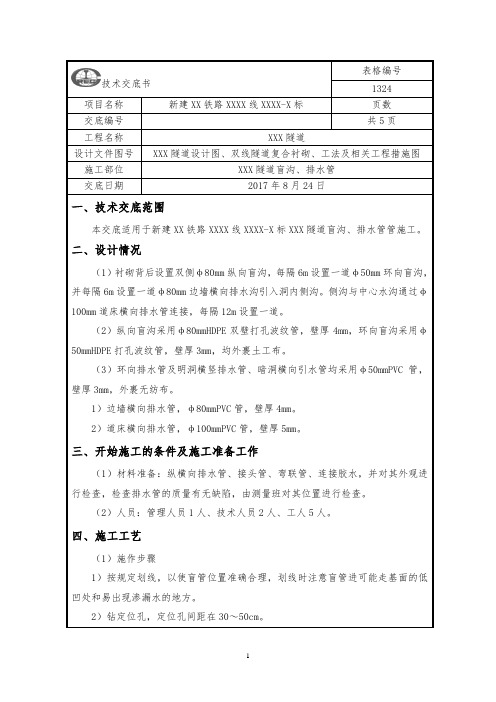

技术交底书
3）将膨胀锚栓打入定位孔。

4）用无纺布包住盲管，用扎丝捆好，用卡子卡住盲管，然后固定在膨胀锚栓上。

5）环、纵向排水盲管、横向排水管采用变径三通连为一体，形成完整的排水系统。

管式盲沟布置
排水系统平面及管道布置图
一般地段隧道纵向盲沟与边墙横向水管、环向盲沟连接图
时速160km双线有砟轨道衬砌盲沟水管及结构纵向施工缝布置（2）施工要点
1）纵向盲沟尚宜自底部起以防水板按约165度圆弧半包裹，可先行将防水板粘结覆盖于纵向盲沟上，并留出不小于50cm的余长，施工时覆盖粘结于边墙防水。

施工技术交底项目名称：合同号：施工单位监理单位工程名称编号技术交底名称土工布、防水板、排水盲管施工技术交底内容：一、设计参数XXX隧道全长12438米，起讫里程：D3K384+082～D3K396+520。

全隧暗挖段初期支护和二次衬砌间拱墙背后设置防水板加土工布，防水板为厚1.5mm的EVA，土工布为350g/㎡的无纺布，土工布采用射钉固定在初支表面，防水板采用无钉铺设工艺，铺设基层平整度不应大于1/10（凹槽深度与宽度之比）。

衬砌防水板背后环向设置Φ50单壁打孔波纹管排水盲沟，其间距视地下水的发育状况而定，一般地段8m设一环；边墙脚设Φ110的纵向双壁打孔波纹管贯通隧道，环向盲管与纵向盲管接入隧道侧沟内，环向盲管与纵向盲管要求外包土工布。

二、施工工艺及施工方法2.1 施工工艺土工布、防水板、排水盲管施工工艺流程见下图“土工布、防水板、排水盲管施工工艺流程图”。

土工布、防水板、排水盲管施工工艺流程图2.2 施工方法2.2.1初支表面处理⑴.局部集中出水点采用注浆堵水或埋设引水管直接排水到边沟。

⑵.钢筋等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。

⑶.有凸出的管道时，用砂浆抹平（如下图）。

⑷.锚杆有凸出部位时，螺头顶预留5mm切断后，用塑料帽处理（如下图）。

⑸.初期支护应无空鼓、裂缝、松酥，表面应平顺，凹凸量不得超过±5cm（如下图）。

超出部分应凿平，并应砂浆抹面。

2.2.2环向排水盲管安装隧道衬砌防水板背后设直径Φ50单壁打孔波纹管排水盲沟，环向盲沟每隔8设置1道，富水地段适当加密，环向排水盲管外用土工布包裹，并用扎丝捆绑好。

环向排水盲沟安装前，在初支表面按安装间距环向划线，以确保环向盲沟安装间距符合设计要求，确保盲沟布设位置能有效排水。

在环向划线上每隔50cm位置钻孔安装管卡。

管卡安装完毕后安装环向排水盲沟，盲管安装应牢固可靠并紧贴喷射砼面。

在环向盲沟与纵向盲沟交接处设横向排水盲沟将水引入两侧排水沟。

排水管道技术交底施工准备阶段，需要做好施工图纸的会审和测量交接手续，并完成护桩及加密桩的引测。

同时，对原材料和半成品进行检验试验工作。

在材料要求方面，工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件，并且符合国家技术标准和设计要求。

所有材料进入施工现场时应进行品种、规格、外观验收。

在机具设备方面，需要准备切管机、供电设备、管接头等设备，以及吊具、探尺、钢卷尺、盒尺、角尺、水平尺、铅笔等工具。

作业条件方面，沟槽已开挖完成，并经过监理验收合格，施工机具、工具及材料已到场，夜间照明设施已就位。

在管道施工阶段，首先需要根据设计图，测设管道中心线和井中心位置，设立中心桩。

根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白灰划线来控制，在沟槽检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。

接着进行管道基础施工、管道安装、检查井砌筑、闭水试验、沟槽回填、雨水口、支管、检查井井盖及井座施工等工艺流程。

需要注意的是，排水置须经监理复核。

以上是南京地铁小镇青龙片区（江宁区）龙王山大道一期、东流路一期、九乡河东路二期、河清路一期项目中排水工程排水管道安装的技术交底记录。

根据本项目所处地的地质情况，我们采用机械开挖。

在开挖之前，我们会先使用破碎锤破除道路结构层。

XXX开挖时，我们会在设计槽底高程以上保留一定余量，以避免超挖。

槽底以上20cm，我们会进行人工修整底面。

我们会及时清除槽底的松散土、淤泥、大石块等。

挖除的土石会使用运输车运至指定的弃土场。

沟槽要保持干燥，修整好底面，然后立即进行基础施工。

根据设计图纸，我们会采用以下方法进行施工：1.基坑开挖时直接采用机械挖槽人工配合清底。

机械挖槽应确保槽底土壤不被扰动基槽。

在开挖前，我们会探明地下管线情况。

在核实现状排水设施标高与设计相符后，方可动工。

开挖必须严格控制槽底高程和宽度，防止超挖。

详见开挖沟槽宽度表B值表取值。

2.在电杆、变压器附近堆土时，基槽边1m内不得堆土。

一、工程概况1. 项目名称：________________________2. 施工单位：________________________3. 监理单位：________________________4. 项目地点：________________________5. 施工内容：排水盲沟施工二、安全注意事项1. 施工人员必须熟悉排水盲沟的施工工艺和安全操作规程，严格遵守本交底内容。

2. 施工现场应设立明显的安全警示标志，确保施工区域安全。

3. 施工人员必须佩戴安全帽、安全带等个人防护用品。

4. 施工现场严禁酒后作业，严禁操作人员带病上岗。

5. 施工过程中，应保持施工现场整洁，及时清理施工垃圾，防止堵塞排水盲沟。

三、施工准备1. 施工材料：排水盲沟管材、检查井、连接管、密封圈、水泥、砂石等。

2. 施工工具：挖掘机、装载机、切割机、焊机、电钻、水平尺、线锤等。

3. 施工人员：施工人员必须经过专业培训，具备相关施工技能。

四、施工工艺及安全措施1. 施工工艺：（1）测量放样：根据设计图纸，确定排水盲沟的位置、尺寸和坡度。

（2）开挖沟槽：采用挖掘机开挖沟槽，沟槽宽度应大于盲沟管径。

（3）铺设盲沟管：将盲沟管铺设在沟槽内，管底应低于地面。

（4）检查井施工：在盲沟管交汇处，设置检查井，检查井应与盲沟管连接紧密。

（5）回填土：回填土应分层压实，确保盲沟管稳定。

2. 安全措施：（1）施工人员必须按照操作规程进行施工，不得擅自改变施工工艺。

（2）挖掘机作业时，操作人员应确保挖掘机与盲沟管保持安全距离，防止挖掘机碰撞盲沟管。

（3）切割机、焊机等动火作业，必须采取防火、防爆措施。

（4）施工过程中，应保持施工现场排水畅通，防止积水。

（5）施工人员应遵守施工现场的规章制度，不得在施工区域玩耍、打闹。

五、施工过程中应注意的问题1. 施工过程中，应密切关注盲沟管的质量，确保其符合设计要求。

2. 施工过程中，应加强施工人员的培训，提高其安全意识。
