渗水盲管技术交底

技术交底书1、隧道排水盲管分为①50mn 环向排水盲管、①80mn 纵向排水盲管和底部 ①100m 横向排水管。

2、环向排水盲管：采用 为①50mn 软式透水管，安装在初期支护和防水板间，即 土工布后面，每隔10m 设置一道，在拱墙底部直接弯入侧沟，不得与二次衬砌环向施 工缝位置重合，与环向施工缝距离不得小于 3m 盲管要外包土工布，布设时尽量圆顺， 尽量布设在渗水点处，用膨胀螺栓或者钢卡等固定。

3、 纵向排水盲管：采用①80mn 双壁打孔波纹管（外裹无纺布），沿纵向布设于 土工布后，水沟底上方（现在的仰拱填充面上 50-60cm 处），每10m 弯入侧沟，与环 向盲管出口净距离不得小于 30cm 坡度方向与隧道坡度方向一致。

4、 仰拱填充内的横向排水管：采用 ①100mmPV 管，在侧沟处管底口位于侧沟底以上15cm 处，中心水沟处位于中心水沟底上 20cm 处。

在侧沟下部时与侧沟采用异形接受人： 技术负责人： 交底人:工程名称中子铺隧道 技术交底单位 中铁十九局集团西成铁路客专线四川段XCZQ-1标第一项目部 交底项目隧道排水盲管布设交底日期2013年10月03日弯头连接。

每15m 设置一道，并设置2%勺排水坡度。

技术交底书工程名称中子铺隧道技术交底单位中铁十九局集团西成铁路客专线四 川段XCZQ-1标第一项目部 交底项目 隧道排水盲管布设 交底日期2013年10月03日5、明洞衬砌排水盲管：边墙顶设置①80mn 纵向盲管（双壁打孔波纹管），回填 50cm 厚砂卵石反滤层，采用三通与竖向①50mn 盲管（软式透水管）连接，竖向盲管每 隔10m 弯入侧沟，墙底设置①100mn 纵向盲管（双壁打孔波纹管）直接弯入侧沟，将 水引入衬砌侧沟。

技术交底书接受人:技术负责人:交底人:工程名称中子铺隧道技术交底单位交底项目隧道排水盲管布设交底日期2013年10月03日6有股水涌流及大面积渗流处增设①50mn环向盲管引排。

切断面要平整用砂浆填死砂浆抹平用锤打切断纵、环向排水盲管施工技术交底一、适用范围本交底适用于西宁隧道1#斜井洞内排水。

纵、环向排水盲管是隧道结构防排水的组成部分，请隧二队二衬施工人员、现场施工人员认真学习，按交底施工。

二、主要内容隧道结构防排水施工一般包含基面检查处理、排水盲管(沟)安装、防水板铺设、施工缝、沉降缝处理、混凝土灌注等工序。

排水盲管一般包括环向排水盲管、纵向集水盲管、横向排水管，三者采用变径三通连为一体，形成完整的排水系统。

其中纵向排水盲管在整个隧道排水系统中是一个中间环节，起着承上启下的作用，是关键环节。

三、施工方法1、前期处理(1)处理基面渗漏水，采用回填注浆堵水或埋设排水管直接引排水，保持基面无明显漏水。

(2)对初期支护混凝土表面外露的锚杆头，钢筋尖头等硬物割除，处理方法如下： ①对钢筋网等凸出部分，先切断、再用锤铆平、最后用砂浆抹平，如下图：②对有凸出的管道时，切断后用砂浆抹平，如下图：补喷砼R≥3cm R≥5cm③对锚杆有凸出部位时，端头顶预留5mm 切断后，用塑料帽处理，如下图：④对初期支护表面凸凹不平处进行处理，使混凝土表面平顺，表面平整度满足D/L=1/6~1/10(D 为两凸凹面间凹进深度，L 为两凸凹面间距离。

⑤基面处理质量检查a 净空检查用激光断面仪等仪器进行，检查支护断面是否满足设计尺寸，每10 米检测一个断面，如不满足设计净空要求时，则加密检查，并对侵限部分严格按照规范要求进行处理。

b 初期支护表面应平整，无空鼓、裂缝、松酥，表面平整度用2m 尺进行检查，其平整度≤5cm 。

2、纵、环向排水盲沟设置环向排水盲沟采用φ50盲管，沿纵向设置的间距为5~10m ，并根据洞内渗、漏水的实际情况，在地下水较大的地段加密设置环向排水盲沟。

在隧道两侧边墙墙角外侧泄水孔标高处沿隧道纵向方向通长设置φ80盲管，纵向连接采用二通接头对接，通过钢筋卡定位，确保标高与设计一致，环向盲沟与预埋在边墙底的纵向盲沟采用三通管连接，形成一个完整的排水系统。

施工技术交底书工程名称中铁三局六公司张唐铁路项目部被交底人现场负责人：领工员：作业班：采用图号双线隧道复合式衬砌参考图日期年月日交底内容隧道止水带、止水条、透水盲管施工技术交底交底内容：一、编制依据⑴《铁路隧道工程施工技术指南》（TZ204-2008)⑵《铁路隧道工程施工质量验收标准》（TB10417-2003）⑶施工图二、使用范围适用于中铁三局六公司张唐铁路隧止水带、止水条、透水盲管施工。

三、工艺流程及技术要求1）二次衬砌环向施工缝防水采用中埋式橡胶止水带＋遇水膨胀橡胶止水条在地下水发育地段采用可维护橡胶止水带，纵向施工缝防水措施为中埋式橡胶止水带＋混凝土界面剂。

2）变形缝在地层承载力显著变化、隧道衬砌明暗分界处、断面明显变化处设臵，变形缝的宽度为20mm。

采用中埋式止水带＋遇水膨胀橡胶止水条＋聚硫橡胶填缝两道防水措施。

3）施工缝中埋式橡胶止水带采用S型橡胶止水带,宽度为300mm、厚度为8mm，变形缝中埋式橡胶止水带采用B型橡胶止水带，宽度为300mm、厚度为12mm、半径为15mm。

4）纵向透水盲管采用Ф80mm盲管，环向透水盲管采用Ф50mm盲管。

一）中埋式橡胶止水带防水构造形式中埋式橡胶止水带变形缝防水构造形式如下图中埋式橡胶止水带、遇水膨胀止水条与嵌缝材料复合使用中埋式橡胶止水带施工缝防水构造形式如下图中埋式橡胶止水带止水条初期支护二）中埋式止水带施工（1）施工工艺流程：中埋式止水带施工包括钻钢筋孔、固定钢筋卡、固定止水带等环节其施工工艺流程如下所示。

（2）施工方法及步骤沿衬砌环向每隔0.5~1.0m 在端着模板上钻一φ12的钢筋孔。

将制成的钢筋卡穿过挡头模板，内侧卡紧止水带一半，另一半止水带平靠在挡头板上，待混凝土凝固后拆除挡头板，将止水带拉直，然后弯钢筋卡紧止水带，如图所示：二次衬砌中埋式止水带钢筋卡防水板初期支护围岩端头模板模板台车围岩初期支护防水板钢筋卡中埋式止水带二次衬砌模板台车（3）止水带施工控制要点1、衬砌施工缝和沉降缝采用的遇水膨胀的橡胶止水条、止水带符合设计要求。

工程技术交底书单位：渝利铁路胡家坡隧道出口共3页交底班组二衬班编号交底名称拱墙打孔波纹管安装交底日期交底内容：一、设计要求：隧道衬砌混凝土与初期支护混凝土之间拱、墙均设置防水板，板后环向设置φ50打孔波纹管、纵向设置φ80打孔波纹管，使环向波纹管内的水和纵向波纹管内的水分别接入侧沟，环向波纹管的设置在施工中可根据围岩出水情况作相应调整。

拱墙透水波纹管施工里程为：DK141+178～DK138+460.5段，共计2717.5米。

二、施工方法：1.打孔波纹管的安装环向Φ50打孔波纹管设于防水板与初期支护之间，将衬砌背后水流汇入侧沟内。

环向波纹管在衬砌台车中部设置1道，局部有股水位置设置2道或多道，环向波纹管采用外裹无纺布，用扎丝捆好；波纹管固定采用铁丝或钢筋卡子卡住，然后采用5cm长的锚钉锚固在仰拱填充面上不小于55㎝的喷砼面上，锚钉间距按100cm布置。

纵向设φ80打孔波纹管外裹无纺布，环、纵波纹管均从衬砌台车小边模上预留圆孔中穿出，波纹管衬砌外露高度均不小于36㎝（仰拱填充面上），设置位置及尺寸见交底图。

2.打孔波纹管的保护纵向、环向波纹管在墙脚部位直接接入侧沟内，施工过程中不得损坏、施工时堵塞波纹管出口，施工完毕保证其畅通。

三、安全注意事项1、所有作业人员在上班前进行安全讲话，由现场安全员负责执行。

2、作业人员均须配带必要的防护用品，进入工作面时，必须检查工作台架是否处于稳定状态，所有作业人员必须听从现场安全员指挥。

3、台架临空面必须焊接防护栏杆。

4、、施工现场必须设置安全记录牌、防火须知牌，规格统一，内容完善，位置醒目。

附图：编制复核签收技术交底书签认单序号姓名职务签认时间备注。

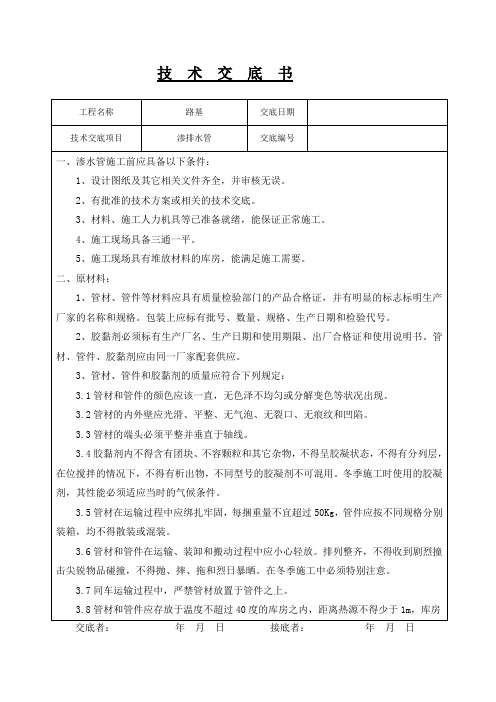

一、交底项目：渗水盲沟施工二、交底日期：年月日三、施工单位：XX施工单位四、适用范围：本交底适用于本工程渗水盲沟的施工过程。

五、交底内容：1. 工程概况（1）工程名称：XX项目（2）工程地点：XX地区（3）工程规模：XX平方米2. 施工准备（1）施工人员：所有参与渗水盲沟施工的人员必须经过专业培训，熟悉渗水盲沟施工工艺和安全操作规程。

（2）施工材料：施工前需准备好渗水盲沟专用材料，如土工布、排水管、滤水层等，确保材料质量符合设计要求。

（3）施工设备：准备好挖掘机、装载机、运输车、打桩机等施工设备，确保设备性能良好，满足施工需求。

3. 施工工艺（1）施工流程：测量放线→开挖沟槽→铺设土工布→安装排水管→铺设滤水层→回填土→压实→验收。

（2）施工要点：1）测量放线：严格按照设计图纸进行测量放线，确保沟槽位置准确。

2）开挖沟槽：采用挖掘机开挖沟槽，沟槽宽度、深度符合设计要求，沟槽底部应平整。

3）铺设土工布：将土工布平铺在沟槽底部，确保土工布与沟槽底部紧密贴合。

4）安装排水管：将排水管铺设在土工布上，确保排水管与土工布紧密贴合，排水管间距应符合设计要求。

5）铺设滤水层：在排水管周围铺设滤水层，确保滤水层与排水管紧密贴合。

6）回填土：回填土前，先检查排水管、滤水层是否完好，然后进行回填土，回填土分层压实。

7）压实：采用压路机对回填土进行压实，确保压实度达到设计要求。

4. 安全技术措施（1）施工人员安全：施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品，确保人身安全。

（2）机械设备安全：机械设备操作人员必须持证上岗，确保机械设备安全运行。

（3）沟槽作业安全：沟槽作业时，必须设置警示标志，防止人员误入沟槽；同时，沟槽边缘应设置防护栏杆，防止人员坠落。

（4）施工用电安全：施工现场用电必须符合规范要求，电缆线路应整齐有序，严禁私拉乱接。

（5）施工现场防火：施工现场禁止吸烟，易燃易爆物品应妥善保管，施工现场应配备灭火器材。

渗排水与管沟排水施工技术交底记录工程名称：施工单位：编号：渗排水，是在地下构筑物下面铺设一层碎石或卵石作为渗水层，在透水层内设置集水管或排水沟，将水排走；适用于地下水为上层滞水且防水要求较高的地下防水工程。

3.1.1施工基本要求。

渗排水应符合下列要求：3.1.1.1渗排水层设置在工程结构底板下面，由粗砂过滤层与集水管组成，见图6-9。

3.1.1.2粗砂过滤层总厚度宜为300mm,如较厚时应分层铺填。

过滤层与基坑土层接触处，应用厚度为100〜150mm、粒径为5〜10mm的石子铺填；过滤层顶面与结构底面之间，宜干铺一层卷材或30〜50mm厚的1:3水泥砂浆作隔浆层。

3.1.1.3集水管应设置在粗砂过滤层下部，坡度不宜小于1%,且不得有倒坡现象。

集水管之间的距离宜为5〜10m。

渗入集水管的地下水导入集水井后用泵排走。

3.1.1.4渗排水管宜釆用无砂混凝土管。

3.1.1.5渗排水管在转角处和直线段设计规定处应设检查井。

井底距渗排水管底应留深200〜300mm的沉淀部分，井盖应封严。

3.1.2渗排水施工。

3.1.2.1材料要求。

1:3水泥砂浆。

水泥砂浆应控制拌合水量，砂浆不要太稀，铺设时可抹实压平，但不要使用振动器。

隔浆层可铺抹至保护墙边。

g.隔浆层养护凝固后，即可施工需防水结构，此时应注意不要破坏隔浆层，也不要扰动已做好的渗排水层。

丘结构墙体外侧模板拆除后，将结构至保护墙之间（即渗水墙部分）的隔浆层除净，再分层施工渗水墙部分的排水层和砂滤水层。

最后施工渗水墙顶部的混凝土保护层或混凝土散水坡。

散水坡应超过渗排水层外缘不小于400mm。

3.2盲沟排水3.2.1盲沟排水法即在构筑物四周设置盲沟，使地下水沿盲沟向低处排走的方法。

该法排水效果好，并可节约原材料和工程费用。

盲沟排水适用于地基为弱透水性土层，地下水量不大、排水面积较小或常年地下水位低于地下建筑物室内地坪，只在雨季丰水期的短期内稍高于地下建筑物室内地坪的地下防水工程施工基本要求。

一、交底目的为确保渗水治理工程的安全顺利进行，提高施工人员的安全意识，明确施工过程中的安全操作规程和注意事项，特进行本次安全技术交底。

二、工程概况1. 工程名称：XX渗水治理工程2. 施工单位：XX施工单位3. 施工地点：XX地区4. 施工内容：主要包括排水管道疏通、防水层修复、地基加固等。

三、安全操作规程1. 人员要求（1）施工人员必须经过专业培训，熟悉渗水治理施工工艺和安全操作规程。

（2）施工人员应佩戴安全帽、工作服、防护眼镜、手套等个人防护用品。

2. 施工现场要求（1）施工现场应设置明显的安全警示标志，并保持通道畅通。

（2）施工设备、材料应按规定堆放整齐，不得占用通道。

（3）施工现场应配备消防器材，并定期检查维护。

3. 施工操作要求（1）排水管道疏通：使用高压水枪、吸泥机等设备进行疏通，确保排水畅通。

（2）防水层修复：采用专业防水材料，严格按照施工工艺进行修复。

（3）地基加固：采用注浆、加固桩等工艺进行加固，确保地基稳定。

四、安全注意事项1. 人员安全（1）施工人员上下班应遵守交通规则，注意交通安全。

（2）高空作业时，必须系好安全带，并确保安全带固定牢固。

（3）操作机械时，应严格按照操作规程进行，不得违规操作。

2. 施工安全（1）施工过程中，应密切关注现场情况，发现安全隐患及时上报并采取措施。

（2）施工区域应设置围挡，防止无关人员进入。

（3）施工过程中，应保持施工现场整洁，避免因施工废弃物造成环境污染。

五、应急处理1. 人员受伤：立即停止作业，拨打急救电话，并采取必要的急救措施。

2. 火灾事故：立即切断电源，使用灭火器进行灭火，并迅速撤离现场。

3. 环境污染：立即停止施工，采取有效措施控制污染源，并向相关部门报告。

六、交底人及接受人1. 交底人：XX（项目负责人）2. 接受人：XX（施工班组）3. 交底日期：XX年XX月XX日请注意，以上模板仅供参考，具体施工过程中应根据实际情况进行调整。

施工技术交底项目名称：合同号：施工单位监理单位工程名称编号技术交底名称土工布、防水板、排水盲管施工技术交底内容：一、设计参数XXX隧道全长12438米，起讫里程：D3K384+082～D3K396+520。

全隧暗挖段初期支护和二次衬砌间拱墙背后设置防水板加土工布，防水板为厚1.5mm的EVA，土工布为350g/㎡的无纺布，土工布采用射钉固定在初支表面，防水板采用无钉铺设工艺，铺设基层平整度不应大于1/10（凹槽深度与宽度之比）。

衬砌防水板背后环向设置Φ50单壁打孔波纹管排水盲沟，其间距视地下水的发育状况而定，一般地段8m设一环；边墙脚设Φ110的纵向双壁打孔波纹管贯通隧道，环向盲管与纵向盲管接入隧道侧沟内，环向盲管与纵向盲管要求外包土工布。

二、施工工艺及施工方法2.1 施工工艺土工布、防水板、排水盲管施工工艺流程见下图“土工布、防水板、排水盲管施工工艺流程图”。

土工布、防水板、排水盲管施工工艺流程图2.2 施工方法2.2.1初支表面处理⑴.局部集中出水点采用注浆堵水或埋设引水管直接排水到边沟。

⑵.钢筋等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。

⑶.有凸出的管道时，用砂浆抹平（如下图）。

⑷.锚杆有凸出部位时，螺头顶预留5mm切断后，用塑料帽处理（如下图）。

⑸.初期支护应无空鼓、裂缝、松酥，表面应平顺，凹凸量不得超过±5cm（如下图）。

超出部分应凿平，并应砂浆抹面。

2.2.2环向排水盲管安装隧道衬砌防水板背后设直径Φ50单壁打孔波纹管排水盲沟，环向盲沟每隔8设置1道，富水地段适当加密，环向排水盲管外用土工布包裹，并用扎丝捆绑好。

环向排水盲沟安装前，在初支表面按安装间距环向划线，以确保环向盲沟安装间距符合设计要求，确保盲沟布设位置能有效排水。

在环向划线上每隔50cm位置钻孔安装管卡。

管卡安装完毕后安装环向排水盲沟，盲管安装应牢固可靠并紧贴喷射砼面。

在环向盲沟与纵向盲沟交接处设横向排水盲沟将水引入两侧排水沟。
