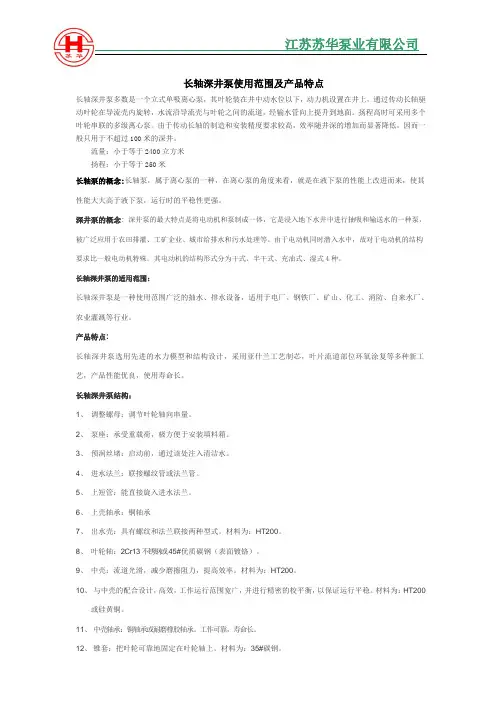

长轴深井泵使用范围及产品特点长轴深井泵多数是一个立式单吸离心泵，其叶轮装在井中动水位以下，动力机设置在井上，通过传动长轴驱动叶轮在导流壳内旋转，水流沿导流壳与叶轮之间的流道，经输水管向上提升到地面。

扬程高时可采用多个叶轮串联的多级离心泵。

由于传动长轴的制造和安装精度要求较高，效率随井深的增加而显著降低，因而一般只用于不超过100米的深井。

流量：小于等于2400立方米扬程：小于等于250米长轴泵的概念:长轴泵，属于离心泵的一种，在离心泵的角度来看，就是在液下泵的性能上改进而来，使其性能大大高于液下泵，运行时的平稳性更强。

深井泵的概念:深井泵的最大特点是将电动机和泵制成一体，它是浸入地下水井中进行抽吸和输送水的一种泵，被广泛应用于农田排灌、工矿企业、城市给排水和污水处理等。

由于电动机同时潜入水中，故对于电动机的结构要求比一般电动机特殊。

其电动机的结构形式分为干式、半干式、充油式、湿式4种。

长轴深井泵的适用范围:长轴深井泵是一种使用范围广泛的抽水、排水设备，适用于电厂、钢铁厂、矿山、化工、消防、自来水厂、农业灌溉等行业。

产品特点:长轴深井泵选用先进的水力模型和结构设计，采用亚什兰工艺制芯，叶片流道部位环氧涂复等多种新工艺，产品性能优良，使用寿命长。

长轴深井泵结构：1、调整螺母：调节叶轮轴向串量。

2、泵座：承受重载荷，极方便于安装填料箱。

3、预润丝堵：启动前，通过该处注入清洁水。

4、进水法兰：联接螺纹管或法兰管。

5、上短管：能直接旋入进水法兰。

6、上壳轴承：铜轴承7、出水壳：具有螺纹和法兰联接两种型式。

材料为：HT200。

8、叶轮轴：2Cr13不锈钢或45#优质碳钢（表面镀铬）。

9、中壳：流道光滑，减少磨擦阻力，提高效率。

材料为：HT200。

10、与中壳的配合设计，高效，工作运行范围宽广，并进行精密的校平衡，以保证运行平稳。

材料为：HT200或硅黄铜。

11、中壳轴承：铜轴承或耐磨橡胶轴承。

工作可靠，寿命长。

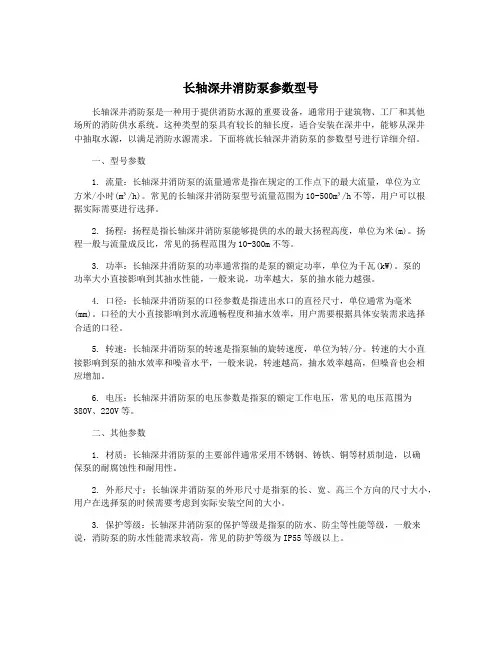

长轴深井消防泵参数型号长轴深井消防泵是一种用于提供消防水源的重要设备，通常用于建筑物、工厂和其他场所的消防供水系统。

这种类型的泵具有较长的轴长度，适合安装在深井中，能够从深井中抽取水源，以满足消防水源需求。

下面将就长轴深井消防泵的参数型号进行详细介绍。

一、型号参数1. 流量：长轴深井消防泵的流量通常是指在规定的工作点下的最大流量，单位为立方米/小时(m³/h)。

常见的长轴深井消防泵型号流量范围为10-500m³/h不等，用户可以根据实际需要进行选择。

2. 扬程：扬程是指长轴深井消防泵能够提供的水的最大扬程高度，单位为米(m)。

扬程一般与流量成反比，常见的扬程范围为10-300m不等。

3. 功率：长轴深井消防泵的功率通常指的是泵的额定功率，单位为千瓦(kW)。

泵的功率大小直接影响到其抽水性能，一般来说，功率越大，泵的抽水能力越强。

4. 口径：长轴深井消防泵的口径参数是指进出水口的直径尺寸，单位通常为毫米(mm)。

口径的大小直接影响到水流通畅程度和抽水效率，用户需要根据具体安装需求选择合适的口径。

5. 转速：长轴深井消防泵的转速是指泵轴的旋转速度，单位为转/分。

转速的大小直接影响到泵的抽水效率和噪音水平，一般来说，转速越高，抽水效率越高，但噪音也会相应增加。

6. 电压：长轴深井消防泵的电压参数是指泵的额定工作电压，常见的电压范围为380V、220V等。

二、其他参数1. 材质：长轴深井消防泵的主要部件通常采用不锈钢、铸铁、铜等材质制造，以确保泵的耐腐蚀性和耐用性。

2. 外形尺寸：长轴深井消防泵的外形尺寸是指泵的长、宽、高三个方向的尺寸大小，用户在选择泵的时候需要考虑到实际安装空间的大小。

3. 保护等级：长轴深井消防泵的保护等级是指泵的防水、防尘等性能等级，一般来说，消防泵的防水性能需求较高，常见的防护等级为IP55等级以上。

长轴深井消防泵的参数型号是用户在选购和安装消防泵时需要重点考虑的内容，选择合适的型号可以有效保障消防供水系统的正常运行。

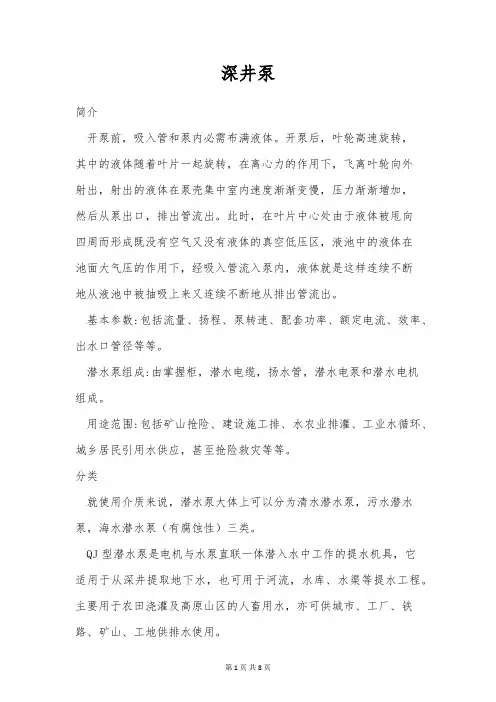

深井泵简介开泵前，吸入管和泵内必需布满液体。

开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳集中室内速度渐渐变慢，压力渐渐增加，然后从泵出口，排出管流出。

此时，在叶片中心处由于液体被甩向四周而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。

基本参数:包括流量、扬程、泵转速、配套功率、额定电流、效率、出水口管径等等。

潜水泵组成:由掌握柜，潜水电缆，扬水管，潜水电泵和潜水电机组成。

用途范围:包括矿山抢险、建设施工排、水农业排灌、工业水循环、城乡居民引用水供应，甚至抢险救灾等等。

分类就使用介质来说，潜水泵大体上可以分为清水潜水泵，污水潜水泵，海水潜水泵（有腐蚀性）三类。

QJ型潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水，也可用于河流，水库、水渠等提水工程。

主要用于农田浇灌及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

特点1、电机、水泵一体，潜入水中运行，平安牢靠。

2、对井管、扬水管无特别要求（即:钢管井、灰管井、土井等均可使用:在压力许可下，钢管、胶管、塑料管等均可作扬水管使用）。

3、安装、使用、维护便利简洁，占地面积小，不需要建筑泵房。

4、结果简洁，节约原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

运行、维护和保养1、电泵运行中要常常观看电流、电压表和水的流量，力求电泵在额定工况下运行。

2、应用阀门调整流量、扬程不得超载运行。

有下列状况之一应马上停止运行:1）额定电压时电流超过额定值;2）额定扬程下，流量较正常状况下降低较大;3）绝缘电阻低于0.5兆欧;4）动水位降至泵吸入口时;5）电气设备及电路不合规定时;6）电泵有突然声响或较大的震惊时;7）爱护开关频率跳闸时。

3、要常常不断的观看仪表，检查电器设备每半个月测一次点击绝缘电阻，电阻值不低于0.5兆欧。

简介一、产品概述是电机与水泵直联一体潜入水中工作的提水机具，适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ 型产品特点1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

?三、型号意义：四.产品参数型 号扬程参考 使用范围 （M ） 电机功率 （KW ） 额定电流 （A ）出水管直径（寸）150QJ10-50/7 40-55 32（67mm ）150QJ10-100/14 80-110 150QJ10-150/21 120-170150QJ20-24/4 19-29 3 150QJ20-30/5 24-36 3 150QJ20-36/6 29-43 4 150QJ20-42/7 34-50 4150QJ20-48/8 38-58 150QJ20-54/9 43-65 150QJ20-60/10 48-72 150QJ20-66/11 53-79 150QJ20-72/12 58-76 150QJ20-78/13 62-94 150QJ20-84/1467-101相关同类产品QJ型井用潜水电泵()（结构图）：一、结构说明型机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。

2.每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。

深井泵型号意义及结构说明上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

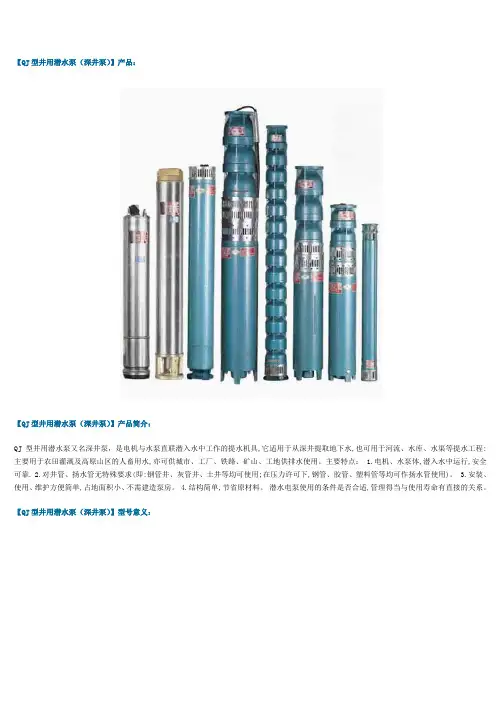

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QJ型井用潜水电泵(深井泵)产品概述：QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ型井用潜水电泵(深井泵)产品特点：1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、QJ型井用潜水电泵(深井泵)型号意义：四、QJ型井用潜水电泵(深井泵)使用条件：QJ型井用潜水泵可在下列条件下连续运行使用：1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。

2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。

3.水温一般不得高于20℃.4.水质要求：（1）水中含砂量不大于0.01%（重量比）；（2）PH值在6.5~8.5范围；（3）氯离子含量不大于400毫克/升。

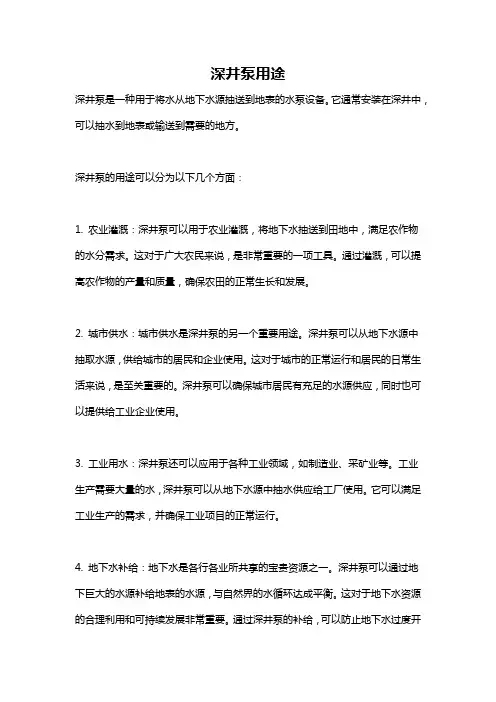

深井泵用途深井泵是一种用于将水从地下水源抽送到地表的水泵设备。

它通常安装在深井中，可以抽水到地表或输送到需要的地方。

深井泵的用途可以分为以下几个方面：1. 农业灌溉：深井泵可以用于农业灌溉，将地下水抽送到田地中，满足农作物的水分需求。

这对于广大农民来说，是非常重要的一项工具。

通过灌溉，可以提高农作物的产量和质量，确保农田的正常生长和发展。

2. 城市供水：城市供水是深井泵的另一个重要用途。

深井泵可以从地下水源中抽取水源，供给城市的居民和企业使用。

这对于城市的正常运行和居民的日常生活来说，是至关重要的。

深井泵可以确保城市居民有充足的水源供应，同时也可以提供给工业企业使用。

3. 工业用水：深井泵还可以应用于各种工业领域，如制造业、采矿业等。

工业生产需要大量的水，深井泵可以从地下水源中抽水供应给工厂使用。

它可以满足工业生产的需求，并确保工业项目的正常运行。

4. 地下水补给：地下水是各行各业所共享的宝贵资源之一。

深井泵可以通过地下巨大的水源补给地表的水源，与自然界的水循环达成平衡。

这对于地下水资源的合理利用和可持续发展非常重要。

通过深井泵的补给，可以防止地下水过度开采，保护地下水资源，同时也可以预防地下水位下降导致的地层塌陷等问题。

5. 地下排水：地下排水是指排出地下水，以减少土壤湿度或降低地下水位。

在建筑工程和农业生产中，地下排水是一项非常重要的工作。

深井泵可以将地下水抽出，用于地下排水系统中，确保地下环境的干燥和稳定。

同时，通过地下排水，可以提高土壤的通气性和透水性，促进植物的生长和根系的发育。

6. 地热利用：地热能是一种非常可持续的能源资源，深井泵可以用于地下水的回灌和提升，以实现地热能的利用。

地热能可以用于供暖、供热水和发电等多个领域，具有广泛的应用前景。

深井泵在地热开发中发挥了重要的作用，确保地热能的有效利用和利益的最大化。

总而言之，深井泵在农业灌溉、城市供水、工业用水、地下水补给、地下排水和地热利用等领域具有广泛的应用。

深井潜水泵价格型号及结构说明深井潜水泵是一种能够将水从深井中抽出并输送到地面的水泵。

它通常由电动机、泵体、蜗壳和叶轮等部件组成。

深井潜水泵的价格和型号众多，常见的价格区间从几百元到几千元不等，主要取决于其型号、功率和品牌等因素。

1.单级离心深井潜水泵：单级离心泵主要由电动机和泵体组成。

电动机通过轴承支撑在泵体上，并与泵体通过轴连接。

泵体内部存在着由叶轮和泵壳组成的水力轴封结构，当电动机开始运转时，通过水力力学原理，泵体内形成一定的压力差，从而将水从深井中吸入并通过出水口流出。

2.多级离心深井潜水泵：多级离心泵的结构类似于单级离心泵，但它由多级离心叶轮组成。

多级离心泵通常有两种类型：多级离心电泵和多级离心液下泵。

多级离心泵较单级离心泵具有较高的扬程和流量，因此在需要较大扬程和流量的场合使用较多。

3.深井凹版潜水泵：深井凹版潜水泵是一种结构简单、操作方便的水泵。

它由电动机、蜗壳、凹板和泵体等组成。

其中，电动机通过轴承支撑在泵体上，并通过泵体与凹版相连。

凹版通过与蜗壳的连接，形成泵体内部的水力轴封结构，从而将水从深井中吸入并通过出水口流出。

4.深井鼠笼式潜水泵：深井鼠笼式潜水泵采用鼠笼型电动机结构。

它由电动机、泵体、鼠笼叶轮和泵轴等部件组成。

电动机通过泵体与鼠笼叶轮相连，并通过泵轴与泵体相连。

鼠笼叶轮通过与泵体的连接，形成泵体内部的水力轴封结构，从而将水从深井中吸入并通过出水口流出。

深井鼠笼式潜水泵具有结构紧凑、效率高、扬程大的特点，在工业和民用领域得到广泛应用。

5.深井潜水离心泵：深井潜水离心泵是一种功率较大、扬程较高的水泵。

它由电动机、泵体、深井下部双吸叶轮和泵轴等部件组成。

电动机通过轴承支撑在泵体上，并通过泵体与双吸叶轮相连。

泵轴通过泵体与电动机相连。

深井下部双吸叶轮借助扬程效应，在叶轮两侧形成能量圈，从而提高水流能量，提高了泵的扬程和流量。

总之，深井潜水泵的价格和结构多样化，用户可以根据实际需要选择适合自己的型号和结构。

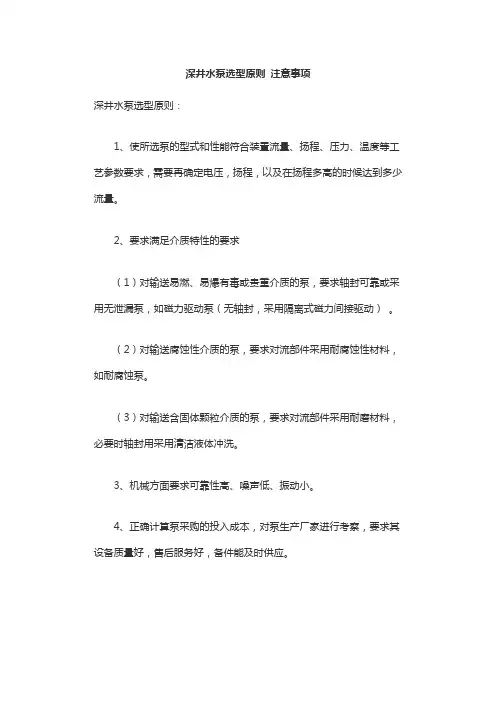

深井水泵选型原则注意事项
深井水泵选型原则：
1、使所选泵的型式和性能符合装置流量、扬程、压力、温度等工艺参数要求，需要再确定电压，扬程，以及在扬程多高的时候达到多少流量。

2、要求满足介质特性的要求
（1）对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵（无轴封，采用隔离式磁力间接驱动）。

（2）对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如耐腐蚀泵。

（3）对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。

3、机械方面要求可靠性高、噪声低、振动小。

4、正确计算泵采购的投入成本，对泵生产厂家进行考察，要求其设备质量好，售后服务好，备件能及时供应。

深井潜水泵简介
相关深井潜水泵,不锈钢潜水泵,不锈钢深井泵同类产品QJ型井用潜水电泵(深井泵)（结构图）：
一、结构说明
型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。

2.潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。

3.高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。

4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。

5.潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕-层。

再用防水粘胶带缠2~3层，外面包上2?3层防水胶布或用水胶粘结包一层橡胶带（自行车里胎〉以防渗水。

6.电机密闭，采用精密止口螺牷，电缆出口加胶塾进行密封。

7.电机上端有一个注水孔，有一个放气孔，卜部打个放水孔。

8.电机下部装有上卜—止推轴承，止推轴承上有沟槽用干冷却，和它对磨的是不锈钢推力盘，承爱水泵的上厂轴向力。

二、结构图。

深井潜水电泵使用范围深井潜水电泵是一种常见的水泵类型，它主要用于将地下水或井水提升到地面上，以供家庭、农业、工业等用途。

深井潜水电泵的使用范围非常广泛，下面将从以下几个方面进行介绍。

一、家庭用途深井潜水电泵在家庭用途中主要用于提供饮用水、洗浴水、冲洗水等。

在一些偏远地区或山区，由于自来水管道未能覆盖到，深井潜水电泵成为了家庭用水的主要来源。

此外，在一些城市的高层住宅中，由于自来水压力不足，深井潜水电泵也成为了提供水源的重要设备。

二、农业用途深井潜水电泵在农业用途中主要用于灌溉、养殖、农田排水等。

在农村地区，由于自然条件的限制，很多地方无法接通自来水管道，因此深井潜水电泵成为了农民们获取水源的主要方式。

同时，在农业生产中，深井潜水电泵也可以用于灌溉农田、养殖水产等，提高农业生产效率。

三、工业用途深井潜水电泵在工业用途中主要用于供水、排水、循环冷却等。

在一些工业生产中，需要大量的水源来进行生产，深井潜水电泵可以将地下水或井水提升到地面上，供工业生产使用。

同时，在一些工业生产中，需要进行循环冷却，深井潜水电泵也可以用于循环冷却水的输送。

四、建筑用途深井潜水电泵在建筑用途中主要用于供水、排水、消防等。

在一些高层建筑中，由于自来水压力不足，深井潜水电泵成为了提供水源的重要设备。

同时，在建筑工程中，深井潜水电泵也可以用于排水、消防等。

总之，深井潜水电泵的使用范围非常广泛，涉及到家庭、农业、工业、建筑等多个领域。

在使用深井潜水电泵时，需要注意选择合适的型号和规格，以及正确的安装和使用方法，以确保其正常运行和使用寿命。
