电阻R/Ω 10 10 10
二、例题
例1 小英按图甲所示的电路图连接实验电路， 测量电阻R 的阻值。闭合开关 S，调节滑动变阻器 的滑片P 后，观察到电压表和电流表的示数分 别如图乙、丙所示，则电流表的示数为 0.4 A，电 阻R的阻值为 5 Ω。
二、例题
例2 某同学用伏安法测小灯泡的电阻，下表为 记录的实验数据，从中你发现了什么？说明原因。
电压U/V
1
2
3
电流I/A
0.22
0.30
0.34
电阻R/Ω
4.55
6.67
8.82
解析：当灯两端电压越大，灯丝电阻越大。 原因：当灯两端电压越大，灯丝温度升高。
二、例题
例3 在“测量小灯泡的电阻”
S
的实验中，某同学在连接电路时， V
不小心将电流表和电压表接错了
L
位置，如图所示。闭合开关可能
R
出现的现象是( C )
3．比较计算出的几个数值，看看每次算出的 电阻的大小相同吗？有什么变化规律吗？
4．如果出现的情况和测量定值电阻时不同， 你如何解释？与同学交流一下。
实验电路图和实物图
电路图
实物图
A
S
R
R' V
实验数据记录
测量次数 电压U/V
1
1
2
2
3
3
实验数据处理
实验结果
被测导体电阻为10Ω
电流I/A 0.1 0.2 0.3
次大得多，这是因为( C )
A．实验方法不对
B．实验误差
C．导体的电阻跟温度有关
D．实验错误
4．移动变阻器滑片时，眼睛要紧盯电压表 5. 多次测量求平均值目的是减小误差 6. 变阻器的两个作用：保护电路

·物理
3.如图所示的电路,电源电压均不变,R0为定值电阻,R为最大阻值已知的滑动 变阻器,利用下列电路图能够测出待测电阻Rx阻值的是( D )
·物理
4.在用“伏安法测电阻”的实验中,有两位同学分别选用定值电阻和小灯泡
为测量对象,在处理数据时,分别画出了U-I图象,如图(甲)、(乙)所示.则对
于图象的分析,以下说法错误的是( D
D. A.小灯泡断路 B.小灯泡短路 C.滑动变阻器断路 D.滑动变阻器接入电路的阻值过大
·物理
(4)调节滑动变阻器,测得实验数据如表所示:
实验次数
第1次
第2次
第3次
第4次
电压(V)
1.0
1.5
2.0
2.5
电流(A)
0.14
1.00
0.25
0.30
电阻(Ω )
在分析实验数据时,发现一个数据有明显的错误,这个数据是 1.00 误是看错电表量程导致的,则该数据的正确值应是 0.20 . (5)根据实验数据可知,小灯泡正常发光时的电阻是 8.3 Ω .
答案:(1)如图所示
·物理
·物理
(2)纠正电路错误后,闭合开关,移动滑片P到某一点,电压表的示数如图(乙)所 示,若要测量小灯泡正常发光的电阻,应将实物电路中的滑片P向滑动变阻器的
左 (选填“左”或“右”)端移动,才能使电压表的示数为2.5 V.
·物理
(3)移动滑片P,记录多组电压表和电流表的示数,并绘制出如图(丙)所示的I-U 图象.根据图象信息,可计算出小灯泡正常发光的电阻是 10 Ω .
示②再数,记调为节U滑1; 动变阻器的滑片,使滑片位于最右(阻值最大)端
,读出此
时电压表的示数,记为U2;

是否超过半刻度？ 区分不清
可动刻度：0.6 说明已经超过半刻度线
L= 0.5mm + 0.006mm = 0.506mm
一、实验目的：测量金属丝的电阻率 二、实验原理：如图
三、实验器材 螺旋测微器或游标卡尺、毫米刻度
尺、电压表、电流表、定值电阻、开关 及导线、被测金属导线、电池、滑动变 阻器。
V
A
线与 主尺
测量值=7mm – 3×0.9mm=4.3mm
对齐
读数练习2
0
1
2
3
4
0
10
减法 测量值：26 mm - 6×0.9mm=20.6mm
加法 测量值：20 mm + 6×0.1mm=20.6mm
0
1
2
3
4 cm
0
10
0
1
2
3
4 cm
0
10
0
1
2
3
4 cm
0
10
1.首先看游标尺总刻度确定精确度；
课堂练习
要测量某种合金的电阻率。①若合金丝长度为L，直径为D，阻值为R， 则其电阻率= _________ 。用螺旋测微器测合金丝的直径如图甲所示， 读数为__________ mm。
②图乙是测量合金丝阻值的原理图，S2是单刀双掷开关，根据原理图
在图丙中将实物连线补充完整_________。
在做“金属丝电阻率的测量”的实验时,需要对金属丝的电阻进行测量,已知金属丝的电阻 值Rx约为20 Ω。一位同学用伏安法对这个电阻的阻值进行了比较精确的测量,这位同学 想使被测电阻Rx两端的电压变化范围尽可能大。他可选用的器材有: 直流电源,电压为8 V;电流表A(量程0.6 A,内阻约为0.50 Ω); 电压表V(量程10 V,内阻约为10 kΩ);滑动变阻器R (最大电阻值为5.0 Ω);开关一个,导线若干。

02 电阻的种类与特性
固定电阻
种类
碳膜电阻、金属膜电阻、线绕电 阻等。
特性
阻值固定，精度高，稳定性好， 适用于各种电路中作为限流、分 压等作用。
可变电阻
种类
电位器、微调电阻等。
特性
阻值可调，适用于需要调整阻值的电路，如音量控制、亮度调节等。
敏感电阻
种类
热敏电阻、光敏电阻、压敏电阻等。
特性
阻值随外界环境因素变化而变化，如 温度、光照、压力等，常用于自动控 制和测量电路中。
电阻的ppt课件
目录
• 电阻的基本概念 • 电阻的种类与特性 • 电阻的参数与规格 • 电阻的应用 • 电阻的测量与检测 • 电阻的常见问题与解决方案
01 电阻的基本概念
电阻的定义
总结词
电阻是导体对电流的阻碍作用，是电子元件的基本组成部分 。
详细描述
电阻是导体在电子电路中发挥关键作用的一种电子元件，它 能够阻碍电流的流动。当电流通过电阻时，会受到电阻的阻 碍作用，产生电压降，从而影响电路中的电压和电流分布。
信号分离与选择
在复杂电路中，电阻可以用于分离或 选择信号。通过不同阻值的电阻，可 以过滤掉不需要的频率或信号，从而 选择性地传输所需的信号。
分压与限流
分压
在电路中，电阻可以用于分压。通过串 联电阻，可以将电源电压分成不同的部 分，为电路中的不同元件提供所需的电 压。
VS
限流
并联电阻可以用于限制电流。在电流过大 的情况下，并联电阻可以分流，减小电流 对电路元件的冲击，保护电路。
滤波与储能
滤波
利用电阻和电容的组合，可以构成RC滤波 电路，用于滤除电路中的高频噪声或特定频 率的信号。这对于保持信号的纯净和稳定非 常重要。

进行实验
实验中我们可以多测几组电流和电 压的数据，分别算出相应的电阻R，进 行比较。
利用变阻器，可以改变通过电路的 电流，这样就能多测几组数据。
注意
（1）调整变阻器之前要先想好，朝哪个方向 移动滑片时灯泡的电流变小，闭合开关之前应该 先调整变阻器的滑片，使它处于使电路中电流最 小的位置。
（2）每个小灯泡的金属灯口上都标着它正常 工作的电压。接通电源后通过变阻器把电压调到 该电压值，测量时从该电压开始逐次降低，获得 几组数据。
“变 大”、“变小”或“不
变”）。
（3）当滑片移到某一位置时，电流表、电
压表的示数如图所示，则电压表读数为__2_._4___ 伏，电流表读数是__0_._2_4__ 安，由公式__R_=_U__/I_ 可算得待测小灯泡的电阻为___1_0___欧。
V
－
3
15
—
3
1 5
A
－
－
0.6
0. 6
3
3
金属导体的电阻随温度升高而 增大。温度会影响灯丝的电阻。
Байду номын сангаас
小结
（1）用伏安法测量小灯泡电阻的原理： R U I
（2）在这个实验中滑动变阻器的作用主要是改 变灯泡两端的电压与电流，以便多测几组 数据，观察在不同电压下，电阻随温度的 变化规律。
（3）小灯泡电阻的特性：实验表明灯泡电阻随 温度的升高而增大。
问题1：若小灯泡短路，则电压表和电 流表会如何变化？
问题2：若电路正常，则当滑动变阻器的滑片向左 （或向右）移动，电压表和电流表又会如何变化？
问题3：为什么电流表不能与用电器并联？ 电压表不能与用电器串联？
× A
× V
（1）电流表电

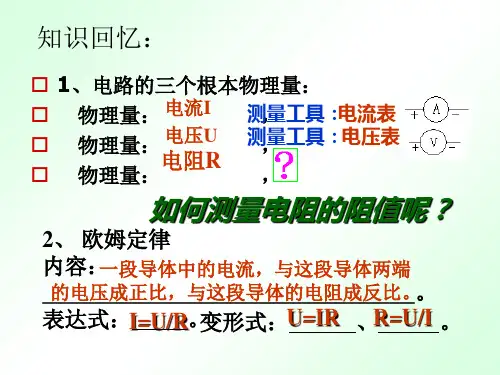

你会计算吗？
用电压表测出一段导体两端的电压是7.2V,用 电流表测出通过这段导体的电流为，求这段导 体的电阻.
测电压、电流----算电阻
伏安法---测电阻

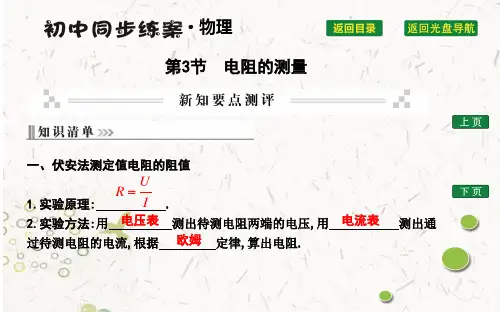

p 1.实验原理： R U I
？思考：
〔1〕需要测出哪些物理量？ 待测电阻两端的电压U和电流I
〔2〕需要哪些器材？ 电源、导线、开关、待测电阻R、 电压表、电流表、滑动变阻器
2、做测定电阻阻值的实验. (1)小明根据如下图的电路图，将图中的实验器材连接 成实验电路. 同小组的小亮在检查时认为，从实验目的 来看，实验电路上有一根导线连接错了，建议小明改 接. ①请你在接错的那根线上打“×〞；②另画一根导 线，使电路连接正确；③如果不改接这根导线，对实 验的影响是：_____电__压__表__不__能__测__被_ 测电阻两端的电压
〔3〕测量的电路该是什么样的，如何设 计电路图？
伏安法测电阻：
1、原理：
R U I
；
2、电路图：
Rx
3、器材：
A
－
＋
Rx
S
V
P
? 实验的过程怎样设计？
p 电路连接：
①①变①断阻开开器关开滑和关片变放阻阻器值靠最近大右手 ②②目②先光电连检阻串查和联有电，无压再短表连路尽并量联靠近 ③③试③注触摆意检放电查合表是理的否，正工不负作出接正交线常叉柱线
次测得的电阻值分别为R1Ω，R2Ω。第三次测量时，
电流表的示数为0.5A，电压表的示数如图14所示，那
么R3=
Ω，实验测得值应为Rx=
Ω。
课堂小结
一、测定值电阻的阻值
1、原理： 2、电路图： 3、器材：
二、测小灯泡的电阻值
三、测定值电阻的阻值与测小灯泡的电阻 值的不同点

2. 电阻的符号及其单位间的换算。 3. 导体的电阻由导体的材料、长度和横截面
积决定。
作业：P17第1,2,3题 完成练习册
当堂训练
1、关于导体的电阻说法错误的是（ D ） A.两根长短、粗细都相同的铜导线和铝导线， 铜导线的电阻小。 B.长短相同的铜导线，粗的导线比细的导线电 阻小。 C.粗细相同的铝导线，长的导线比短的导线电 阻大。 D.用铝导线换下输电线路中的铜导线，保持电 阻值不变，铝导线的横截面积应和原来铜导线 的横截面积一样。
2、有A、B、C、D四根导线，A是镍鉻 合金线，其余三根是铜线；B、C粗细 相同，C长B短；C、D长度相同，C粗 D细；A、D长度、粗细均相同。则这 四根导线的电阻关系是：
BCD A
下面我们一起来用这种方法研究影响电阻大 小的因素！
[实验方案] 一．探究导体电阻与材料的关系。
控制的不变量有长＿度＿、粗＿细＿、温＿度＿。
导体 甲(铜) 乙(镍铬)来自灯的亮度 电流表示数 电阻大小
亮
大
小
暗
小
大
实验结果： 长度、粗细相同的导体，电阻大小与材料有关。
[实验方案] 二．探究导体电阻与长度的关系。

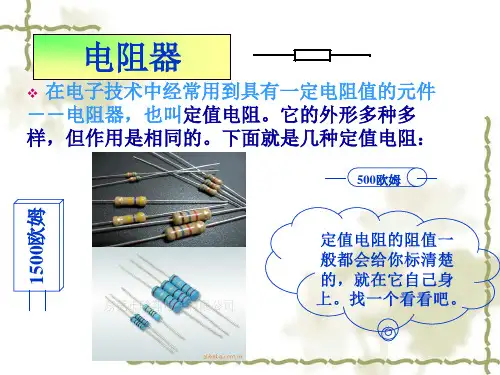

电阻器
❖ 在电子技术中经常用到具有一定电阻值的元件 －－电阻器，也叫定值电阻。它的外形多种多 样，但作用是相同的。下面就是几种定值电阻：
500欧姆
1500欧姆
导体和绝缘体
导体能让电流通过，同时对电流 又有阻碍作用；
绝缘体不能让电流通过，对电流 有很大的阻碍
请阅读：阅读小数据栏中“常见的电阻”， 看看你能有什么发现？
控制的不变量有＿材＿料、＿粗＿细、＿温＿度。
导体 灯的亮度 电流表示数 电阻大小
甲(1米)

量 高功率 量 高 G
电阻的基础知识优秀课件
表5常用电阻的技术特 性
电阻的基础知识优秀课件
碳质电阻和一些1/8瓦碳膜电阻的阻值
和误差用色环表示。在电阻上有三道
或者四道色环。靠近电阻端的是第一
道色环，其余顺次是二、三、四道色
环，如图1所示。第一道色环表示阻值
的最大一位数字，第二道色环表示第
二位数字，第三道色环表示阻值未应
电阻的基础知识优秀课件
线绕电阻
❖ 用康铜或者镍铬合金电阻丝，
在陶瓷骨架上绕制成。这种电
阻分固定和可变两种。它的特
点是工作稳定，耐热性能好，
误差范围小，适用于大功率的
场合，额定功率一般在1瓦以
上。
电阻的基础知识优秀课件
碳膜电位器
❖ 它的电阻体是在马蹄形的纸胶板上涂 上一层碳膜制成。它的阻值变化和中 间触头位置的关系有直线式、对数式 和指数式三种。碳膜电位器有大型、 小型、微型几种，有的和开关一起组 成带开关电位器。还有一种直滑式碳 膜电位器，它是靠滑动杆在碳膜上滑 动来改变阻值的。这种电位器调节方 便。
电阻的基础知识优秀课件
图1 电阻的外形
电阻的基础知识优秀课件

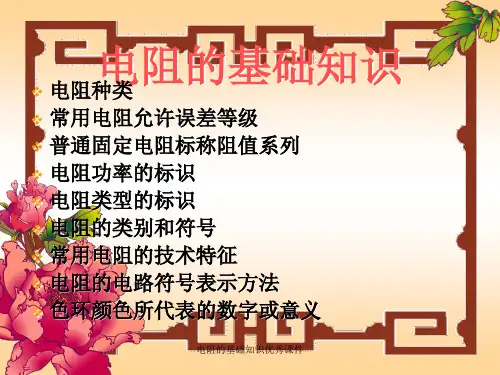

电阻种类(电 阻 结 构 和 特 点)
❖ 碳膜电阻 ❖ 金属膜电阻 ❖ 碳质电阻 ❖ 线绕电阻 ❖ 碳膜电位器 ❖ 线绕电位器
电阻的基础知识优秀课件
碳膜电阻
❖气态碳氢化合物在高温和真 空中分解，碳沉积在瓷棒或 者瓷管上，形成一层结晶碳 膜。改变碳膜厚度和用刻槽 的方法变更碳膜的长度，可 以得到不同的阻值。碳膜电 阻成本较低，性能一般。
电阻的基础知识优秀课件
图3 电阻的类型标识
电阻的基础知识优秀课件
表4 电阻的类别和符号

复习：电阻是导体本身的一种性质， 只与导体的 、 、 、 有关，与通过导 体 的 和导体两端的 无关。
• •
爱迪生发明电灯的故事 古时候，人们都是用油灯照明，灯芯大一点，直冒黑烟，熏得呛人；灯芯 小一点，又暗的不行。要是遇上风，一吹，火苗就左右摇摆，甚至被吹灭。 后来，人们又发明了煤气灯，这种灯虽然较亮，但有吱吱吱的声音，也有黑 烟，还是常有爆炸的危险，爱迪生为了给人们带来光明，想设计一种想开就 开，想关就关，不用火柴点，不会冒黑烟，光亮，洁白的灯------电灯。他下 定决心后，就开始研究、设计了。 爱迪生和同伴首先研究用什么来做电灯泡里的灯丝，这种灯丝要经得住 很高很高的热度却不断。他们用各种材料进行试验，最先用炭做灯丝，结果 一烧就断。爱迪生拿起灯泡翻来翻去看个不停，他猛然想到：也许因为灯泡 里的空气会帮助炭燃烧，炭丝就断了。于是，他就把灯泡里的空气抽掉，在 试验。由于炭很脆，装到灯泡里一不小心就碰断了。但是他不灰心，断一根， 换一根，再断，再换，一直到调皮的灯芯听指挥为止。爱迪生就这样克服了 重重困难，最后终于发明了电灯。
• 1879年10月21日，他在新泽西州门罗公园实验室 用碳化的卷绕棉线作为灯丝。成功地制作出世界 上第一个电灯泡。他花了近3天时间把灯丝装进真 空玻璃泡，通上电源，发出相当于10盏煤气灯的 温柔光芒，它延续了约45个小时。他试验过从世 界各地找来的1600种耐热材料、6000种植物纤维。 他确定以碳化竹丝做灯丝。这种灯丝能连续照明 1200小时。1908年，爱迪生电气公司职员威 廉· 克里奇又发明了钨丝灯丝，最终使灯丝经久耐 用。
1 2 3 平均值
U I

测量小灯泡的电阻
问题一：滑动变阻器的滑片P应放在什么位置？
测量小灯泡的电阻
问题二：若小灯泡断路，则电压表和电流表会如 何变化？
