远供电源产品介绍

小灵通基站远供电源产品介绍Ting Bao was revised on January 6, 20021小灵通基站远供电源产品介绍BY1050系列小灵通远程供电系统是针对小灵通基站远程供电开发的专业配套产品，是具有低维护成本、高可靠性、高安全性的新型电源产品。

该产品可利用小灵通基站控制器所在的接入网或局端机房现有的-48V电源（二次电源或后备电源）作为输入，经过远供系统的局端模块进行DC/DC变换和电源隔离，将输出的直流电源加载到传往基站的现有信号双绞线上，利用基站原有的线路资源，将U口通讯信号和直流电源进行复用后同时传递给远端的室外基站。

再通过安装在基站端的远端模块将通讯信号和直流电压进行分离，分别送入小灵通基站。

远端模块具有UPS功能，即远端模块有市电220V交流输入接口，在基站安装处市电正常时，远端模块可以将市电直接送入基站，在基站安装处市电不正常时，远端模块自动切换直流电压对基站供电。

在基站安装处市电不易解决的环境中，该电源系统也可长时间对远端基站进行直流供电，同时还可实现对电源的集中监控和集中维护，避免了采用基站当地民电所需要的大量协调工作和维护的困难，提高了电源的管理性，可以使基站安装的选址不受交流电的制约，具有更高的灵活性产品用途PHS0508小灵通基站直流远供电源系统是专门为改善小灵通基站供电质量而设计的电源系统，用于UT 500mW基站、中兴CS4/CS17/CS28 500mW基站、LUCENT CS504型号基站（500MW）/CS505型号基站（500MW）基站等各种小灵通基站的远距离直流供电。

产品组成PHS0508小灵通基站直流远供电源系统由系统机框、局端模块和远端模块组成，见下表：名称系统机框局端模块远端模块型号PHS0508-KA001 PHS0508-JA001 PHS0508-YA001主要功能为局端模块提供安装支撑，使局端模块能够安装在19英寸标准机柜上；为局端模块提供－48VDC配电。

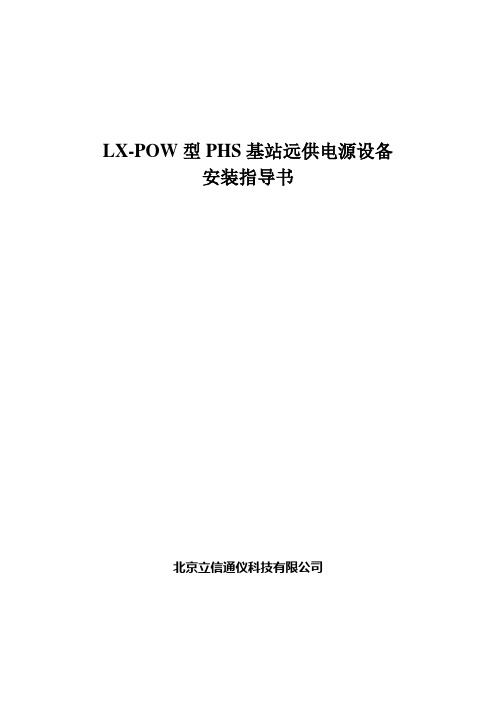

LX-POW型PHS基站远供电源设备安装指导书北京立信通仪科技有限公司前言LX-POW-Ⅱ智能型集中控制式小灵通基站远程供电系统是专门为解决小灵通基站供电难题而研发的高效、安全、无接入干扰的新型产品。

它可以从根本上解决小灵通基站供电分散、市电接入困难、市电停电和电压不稳、人为因素停电、简单市电接入易引入雷电干扰等对基站通信造成的影响，使得基站的安装、选址更方便，基站的运行更可靠，将基站的维护工作量降到最低。

与传统的UPS设备相比，它具有安全性更高，没有电池容量、电池充放电寿命和停电时间的限制，也不需要传统UPS要求的定期巡检、定期对电池进行充放电的繁琐工作，因此，大大降低了运营成本，极大的提高了基站通信的可靠性和通信质量。

一、组网方式LX-POW-ⅡPHS基站远供电源设备分为LX-POW-Ⅱ-JD、LX-POW-Ⅱ-YD 两个设备，局端设备可以和基站控制器一起安装在机房，也可以直接放置到MDF 旁边（根据局方实际情况确定），由局端机房的－48V供电，通过LX-POW-Ⅱ－JD局端升压器，将－48V调制到对地悬浮隔离的直流电压（为了减少线路损耗）240V±20％，并与U接口信号合并成一个复合信号，利用4对或6对U口信号线进行电源传输。

远端设备LX-POW-Ⅱ-YD与基站安装在一起，它把复合信号解调分离成两部分，一部分是240V直流电，给基站提供电源，另一部分是4路ISDN U口信号，供基站信号传输。

LX-POW-Ⅱ智能型集中控制式PHS基站远程供电系统，通过4对U口信号线传输，0.4线径的最大传输距离可达 3.2Km，0.5线径的最大传输距离可达4.2Km，如果另加两对用户线作辅助，传输距离可增加1到2公里，该电源适合任何一款500mW的大基站供电。

组网结构图如下：基站控制器LX-POW-Ⅱ-JD LX-POW-Ⅱ-YD基站－48V电源输入集中式远供电源单元二、安全性能在基站正常工作的情况下，利用信号传输电缆的4对双绞线，每两对线用于承载远供电源的一个极性，并且对大地为0电压，在操作一对线时非常安全，只有当用于电源的不同极性的两组线同时接触时，才会有压降产生。

WJP直流远供电源系统Rev. No.: 3 / A－针对EPON 建设、3G 基站建设中供电问题的一种实用便捷型解决方案1-1.如何捍卫“停电不停话”口碑?★停电/接电★与电力部门协调难1-2.如何保障运行维护?★运维成本过高★运维力量不足2-1.移动基站远供解决方案机房-48V 电源复合光缆或电力线缆远端用电设备远端单元DC/AC 切换功能可选RRUa）射频拉远单元（RRU）独立安装1.应用场景：BBU安装在宏基站或接入机房内，RRU挂杆或安装在楼顶，距离BBU所在基站距离≤3㏎.2.局端：（WJP-J300S400）1）输入电压：-48V，2）输出电压：DC250～400V可连续调整，3）输出功率：400W，4）每个局端模块对应一个远端模块，5）每个19英寸、4U高插箱可容纳6个局端模块，即可为6个RRU供电，6）安装在BBU所在的宏基站或接入机房内，取用该基站内-48V电源。

3.远端（WJP-L300S300或WJP-L48S300）1)输入电压：DC250～400V，2)输出电压：DC320V或DC48V,3)输出功率：300W，4)防水外壳，外挂于RRU设备下部。

4.传输距离：距离≤3KM5.传输电缆：复合光缆（铜芯截面积≤1.5m㎡）或电力线6.应用范围：市区内不容易取电的，或交流电供电不稳定的RRU站点。

7.优点：1）可使选址方便，不受市电的影响。

2）可避免本地停电或蓄电池组故障而造成基站断电，可大大提高网络服务质量。

3）可节省户外UPS电源长期维护费用。

4）可节省交流取电的额外费用。

局端电源复合光缆或专用电缆远端电源复合光缆或专用电缆通信用电设备b)RRU(或光纤直放站)+小容量宏蜂窝基站1.应用场景:RRU(或光纤直放站)安装在宏基站内，该宏基站位置偏远，取交流电不方便，或交流电不稳定，且用户数量较少。

2.局端(WJP-J300S1200或WJP-J300S3000)1）输入电压：-48V，2）输出电压：DC250～400V可连续调整3）输出功率：1200W或3000W，采用N+1冗余备份方式，4）安装在该站附近的大容量宏基站内，取用该基站内-48V电源。

---------------------------------------------------------------最新资料推荐------------------------------------------------------直流远供电源-北京宏光星宇科技发展有限公司20140701集中式直流高压远供电源应用技术交流北京宏光星宇科技发展有限公司二零一四年一月1/ 62目录1 2 3 4 5 6 公司简介直流远供电源系统原理直流远供电源主要应用模式、场景直流远供电源系统功能直流远供电源施工验收规范直流远供电源应用案例---------------------------------------------------------------最新资料推荐------------------------------------------------------ 公司简介Page33/ 62公司简介北京宏光星宇科技发展有限公司是通信网络用“远供电源“的专业生产厂商，是直流远供技术的领跑者。

从2003年小灵通基站远供电源开始，10年以来我们一直专注于为运营商提供最完善、最优良的远供电源解决方案，以适应通信网络的高速发展。

我公司已经成为该行业的技术领跑者。

公司位于北京市昌平区北七家镇，紧邻八达岭高速公路；公司现有生产技术部、采购部、品质部、工程部、销售部、财务部、办公室七个部门，生产和办公面积达1000 平方米。

目前，公司生产的主流远供电源系列产品包括：分布式基站远供电源、室内分布系统远供电源、小型宏基站改造用远供电源等各种功率的远供电源。

公司生产的“远供电源”系列产品已通过ISO9001产品质量体系认证和泰尔认证。

其中HGX-DCAC-300S1200-800型号大功率远供电源在国内第一家通过工信部泰尔认证的产品检验。

我司把“产品质量、售后服务”作为企业发展的根本，承诺为用户提供性价比最高的产品和高质量的售后服务。

铁路区间通讯设备直流远供电源系统总体技术要求一、概述铁路区间通讯设备直流远供电源系统是指为满足铁路区间通讯设备的远距离供电需求而设计的一种电源系统。

该系统应具有稳定可靠、安全高效、易于维护等特点，以确保通讯设备的正常运行。

二、技术要求1. 电源输入(1) 交流电源输入电压范围：220V±20%。

(2) 交流电源输入频率范围：50Hz±5%。

(3) 输入交流电压应具有过压保护、欠压保护和短路保护功能。

2. 直流输出(1) 输出直流电压范围：-48V±5%。

(2) 输出直流电流范围：根据实际需求确定，但应能满足通讯设备的功率需求。

(3) 直流输出应具有过载保护、短路保护和过温保护功能。

3. 效率要求该系统的效率应不低于90%，以确保能够充分利用输入的交流电能，减少能量浪费和对环境的影响。

4. 稳定性要求该系统在各种负载情况下，输出直流电压应保持稳定，波动不应超过±1%。

5. 安全要求(1) 该系统应具有过压保护、欠压保护和短路保护功能，以确保系统的安全性。

(2) 该系统应符合国家相关安全标准和规定，确保使用安全可靠。

6. 可靠性要求(1) 该系统应具有高可靠性，能够在各种恶劣环境下正常运行。

(2) 该系统的关键部件应具有长寿命、高可靠性和易于维护等特点，以确保系统的稳定运行和易于维护。

7. 易于维护要求(1) 该系统的各个部件应易于拆卸、更换和维修。

(2) 系统中关键部件的故障诊断和排除应简单、快速、准确。

三、总结铁路区间通讯设备直流远供电源系统是一种为满足铁路区间通讯设备的远距离供电需求而设计的电源系统。

其技术要求包括电源输入、直流输出、效率要求、稳定性要求、安全要求、可靠性要求和易于维护要求。

这些技术要求的实现，可以确保系统的稳定可靠、安全高效、易于维护，从而保证通讯设备的正常运行。

BBU、RRU供电距离浅论随着通信技术的不断发展，基站产品越来越丰富，而且各有特色。

从整体发展来看，分布式基站无疑代表了“下一代基站”的基本走向。

分布式基站具有低成本、环境适应性强、工程建设方便的优势，尤其是在未来的3G移动网络中，分布式基站将得到非常广泛的应用。

电源供给在系统稳定可靠运行中起到至关重要的作用。

以下分析常用的几种供电方式。

1、集中式供电分布式基站将基带部分（BBU）和射频部分（RRU）分开。

BBU单元供电由机房总线电源供给，而RRU单元处于楼顶或铁塔上，采用直流远供的方式直接由机房电源供应，但是受到了直流远供距离的限制，如表1所示。

表1注：传输距离为线缆长度的1/2。

可以看出，当传输距离超过50m时，机房电压到达RRU时下降到40V,已经不能保证RRU单元稳定可靠的工作，如果增加传输距离，只能增加线缆的截面积。

虽然集中式供电简单易行、维护方便，但是严重受到传输距离的制约。

当传输距离大于100m时,功耗大大增加，集中式供电已经不适合。

2、分散式供电即就近采用220v市电，通过AC/DC变换，将市电转换为-48V给RRU单元供电。

这种方式就近取电，损耗小。

但缺点也较多: （1）交流供电电压不稳(供电电压受高峰负载影响较大),容易造成用电设备损坏或进入保护状态而停机。

（2) 交流供电经常受停电困扰(用电缺口较大;交流电网要求同步运行,存在不稳定问题,输送的功率受电力网稳定限制;交流电网短路容量较大,事故停电的影响范围也较大;电业部门检修或故障时,造成大面积停电。

（3)电源接入困难,须电力部门调配或与物业管理部门协商。

（4)需要配电表,进行单站结算等,较为麻烦。

山东融信科技科技有限公司根据多年以来远程供电解决方案的经验，针对移动公司提出问题和要求，拟制了以下远程供电系统解决方案。

可以解决100～3000m RRU单元供电的问题。

二、远程供电系统解决方案智能大功率远程供电系统分为局端模块和远端模块。

新一代通讯供电技术直流远供系统介绍引言随着信息通信技术的快速发展，通信基站数量的不断增加，供电技术也迎来了新的挑战。

传统的交流供电系统存在输电损耗大、设备体积庞大、安装维护成本高等问题。

因此，新一代通讯供电技术——直流远供系统应运而生。

本文将对直流远供系统进行介绍，包括其原理、优势以及应用场景。

直流远供系统原理直流远供系统是一种通过远程输送直流电能给通信设备供电的技术。

其原理是将交流电转换为直流电，并通过特定的输电线路将直流电远距离输送到需要供电的设备。

在终端设备处，通过逆变器将直流电再转换为所需的交流电。

直流远供系统主要由以下几个部分组成： - 直流发电系统：包括直流电源和电池组成的发电设备，用于将交流电转换为直流电。

- 直流输电线路：通过高压直流输电线路将直流电能远距离输送。

- 直流变换与配电系统：将高压直流电转换为可用的低压直流电并分配给通信设备。

- 逆变器系统：在终端设备处将直流电转换为交流电。

直流远供系统的优势输电损耗小直流远供系统采用高压直流输电，相比于传统的交流供电系统，输电损耗更小。

在长距离输电过程中，交流电需要经过多次的变压器转换，损耗较大。

而直流电只需要通过逆变器在终端转换为交流电，损耗更小。

设备体积小传统的交流供电系统需要使用大型的变压器和配电设备，体积庞大。

而直流远供系统不需要使用变压器，相应的设备体积更小。

这一优势尤其在通信基站等占地有限的场景下显得尤为重要。

安装维护成本低直流远供系统由于设备体积小、输电损耗小，导致其安装维护成本相对较低。

减少了对设备的占用空间和日常维护的人力成本，降低了供电系统的总体成本。

直流远供系统的应用场景通信基站通信基站是直流远供系统的主要应用场景之一。

传统的交流供电系统由于输电损耗大、设备体积庞大，在通信基站应用中存在诸多限制。

而直流远供系统减少了输电损耗，设备体积小，非常适合于通信基站的供电需求。

电动汽车充电桩近年来，电动汽车的快速发展促进了电动汽车充电桩的建设与应用。

交、直流远供技术的比较杭州信控科技有限公司一、概述远程供电系统是指安装在局端站的局端远程供电设备通过电力电缆（含复合光缆里的电力电缆）和/或通信线缆等供电线路为一定距离内的远端设备提供不间断供电保障的电源系统。

远供系统一般由局端设备、供电线缆和远端设备组成各组成部分在网络中的位置如图所示：图远程供电原理图远程供电按电缆传输的电能性质分为交流远供和直流远供2种方式。

在交流远供系统中，局端设备为DCAC或者ACAC变换设备，供电电缆中传输的为交流电能，远端为ACDC或ACAC变换设备；而直流远供系统中，局端设备为DCDC或ACDC变换设备，供电电缆中传输的为直流电能，远端为DCDC或DCAC变换设备。

以下从系统安全性出发，分析交直流远供的各自特点和优缺点。

二、远供系统的安全标准和基本措施要求远程供电系统的供电安全性要满足ITU-T K.50图A.1(即GB4943-2001图2D)中的规定：该标准规定，交流对地安全电压为：交流36V，直流140V或在发生单一故障15至200毫秒以内，电压能回落到安全水平安全电压，则安全电压限值为直流400V或交流峰值400V（对应交流有效值为280V）。

而正常人的反应时间在100ms左右，触电保安器的动作时间在20ms左右，因此，为确保人身安全，在即使有安全监测和保护措施情形下，供电线路的安全电压限制为直流400V或交流峰值400V（对应交流有效值为282V）。

由以上相关标准分析可以得到以下结论：1.直流远供的安全电压为140V，交流远供的安全电压为36V，在此安全电压下，无论是对地、两极性间的碰触均是安全的，远供系统无须任何电流监测、保护设备即能确保人身安全。

2.当高于此安全电压值时，须按照不同的电压等级，予以及时保护。

如在发生单一故障时，200毫秒内能及时保护回到安全电压值时，直流安全电压的限值为400V，交流安全电压限值为400/1.414=282V。

为此，当远供系统需要高于安全电压传输电能时，直流远供的最高限值为400V，交流远供的最高有效值为282V。

金威源远供电源详细介绍-图文金威源产品、市场介绍引言随着运营商重组，3G牌照发放，掀起了新一轮网络建设高潮。

其中3G网络的移动基站建设和光进铜退项目的EPON（EPON就是一种新兴的宽带接入技术，它通过一个单一的光纤接入系统，实现数据、语音及视频的综合业务接入，并具有良好的经济性）建设是主角，这两个项目都有海量的远端接入设备需要安装，在设备安装过程中，远端接入设备的供电问题是个巨大的困扰，尤其是广大的乡镇和农村，供电问题甚至制约了项目的进度。

远端接入设备供电问题主要有以下几种：市电停电、市电电网波动大、市电引入难、市电引入费用过高、市电无法引入、居民偷电、电费结算繁琐、电费结算纠纷、UPS供电时间短、UPS被盗、UPS故障率高更换频繁、电费过高等，这些问题全国各地普遍存在，给建设和运维部门额外带来了巨大的工作量。

这些问题在2G网络大建设期并不突出，原因是2G 网络以宏基站为主，为这些大型设备都单独建设了机房，以保证电信级供电。

随着3G的到来，为了降低综合建设成本，小功率基站和分布式基站成为主角，这类小型设备不会再配备单独的机房，那么直接接入市电将会带来上述诸多问题。

还有光进铜退项目，语音及宽带上网业务承载在EPON上，那么远端接入端设备ONU也不再配备单独机房，EPONONU安装在户外一体化机柜里或者楼道里，直接接入市电也会带来上述诸多问题。

金威源公司的高压直流远供电源系统将会给这些远端接入设备提供电信级的供电保证。

基于以上运营商存在的的诸多设备供电方面的问题，金威源公司结合自身15年来在模块电源、系统电源方面的核心技术，研发了直流远供电源系统，经过5年的现场应用，设备2次升级换代，目前已稳定成熟，共解决供电站点15000个。

该系统是将运营商具备基础电源机房的-48V直流电升压至280V直流或380V直流，经过几公里的专线电力电缆或复合式光缆（通常选用铜芯或铝芯，2-25平方）传输至远端受电设备，若受电设备是220V交流设备，则可以直接接入，无需增加远端设备，若受电设备是-48V直流设备，则远端需要增加一台小型开关电源，将线路上的高压直流电转换为受电设备所需要的-48V直流电。

直流远供电源系统原理
直流远供电源系统是一种将电能由供电站经过变压器升压后，通过输电线路将直流电能传输到远距离的用户终端的供电系统。

直流远供电源系统的原理如下：
1. 发电：电能首先由供电站通过发电机产生，一般为交流电。

2. 变压器升压：交流电经过变压器升压，使电压达到远距离输送所需要的高电压等级。

这样可以减小输电线路的传输损耗。

3. 整流：升压后的交流电经过整流装置，将其转换为直流电。

常用的整流器有整流变压器、整流桥等。

4. 输电线路：将直流电能通过特殊的输电线路（例如高压直流输电线）传输到远距离的用户终端。

这些输电线路具有较低的传输损耗和较高的输电能力。

5. 站内变流：在用户终端附近的接收站点，利用变流器将直流电能转换为适合用户使用的低电压直流电。

这些变流器可以实现电压的调整、功率因数的校正等功能。

6. 用户接入：用户可以通过接入装置将低电压直流电能接入到自己的用电设备中，实现用电需求。

总的来说，直流远供电源系统通过升压、整流、输电和变流等步骤，实现了将电能以直流形式远距离传输，并通过变流器使
其适合用户使用。

这种系统具有输电损耗小、输电能力大、电压稳定等优点，在远距离供电方面有较大的应用潜力。
