直流远供电源在通信系统的应用

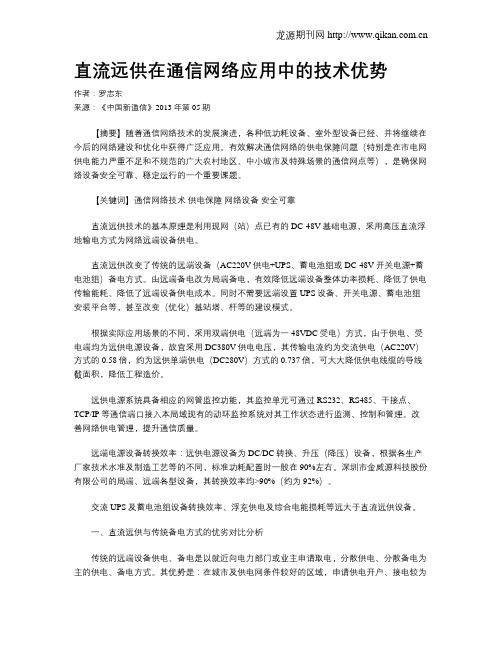

直流远供在通信网络应用中的技术优势作者：罗志东来源：《中国新通信》2013年第05期【摘要】随着通信网络技术的发展演进，各种低功耗设备、室外型设备已经、并将继续在今后的网络建设和优化中获得广泛应用。

有效解决通信网络的供电保障问题（特别是在市电网供电能力严重不足和不规范的广大农村地区、中小城市及特殊场景的通信网点等），是确保网络设备安全可靠、稳定运行的一个重要课题。

【关键词】通信网络技术供电保障网络设备安全可靠直流远供技术的基本原理是利用现网（站）点已有的DC-48V基础电源，采用高压直流浮地输电方式为网络远端设备供电。

直流远供改变了传统的远端设备（AC220V供电+UPS、蓄电池组或DC-48V开关电源+蓄电池组）备电方式。

由远端备电改为局端备电，有效降低远端设备整体功率损耗、降低了供电传输能耗、降低了远端设备供电成本。

同时不需要远端设置UPS设备、开关电源、蓄电池组安装平台等，甚至改变（优化）基站塔、杆等的建设模式。

根据实际应用场景的不同，采用双端供电（远端为一48VDC受电）方式，由于供电、受电端均为远供电源设备，故宜采用DC380V供电电压，其传输电流约为交流供电（AC220V）方式的0.58倍，约为远供单端供电（DC280V）方式的0.737倍，可大大降低供电线缆的导线截面积，降低工程造价。

远供电源系统具备相应的网管监控功能，其监控单元可通过RS232、RS485、干接点、TCP/IP等通信端口接入本局域现有的动环监控系统对其工作状态进行监测、控制和管理。

改善网络供电管理，提升通信质量。

远端电源设备转换效率：远供电源设备为DC/DC转换、升压（降压）设备，根据各生产厂家技术水准及制造工艺等的不同，标准功耗配置时一般在90%左右。

深圳市金威源科技股份有限公司的局端、远端各型设备，其转换效率均>90%（约为92%）。

交流UPS及蓄电池组设备转换效率、浮充供电及综合电能损耗等远大于直流远供设备。

直流通信电源在电力系统中的应用摘要:电力通信直流电源在电力通信系统中占有非常重要的地位,电力通信的飞速发展对电力通信直流电源提出了更高的要求。

本文就典型的现代电力通信直流电源的结构组成进行了详细的分析介绍,并根据通信电源系统双重化配置的实施要点进行了探讨。

关键词:电力通信通信电源直流电源由于电力通信系统在整个电力系统运行管理中起着不可或缺的重要作用,具有举足轻重的位置,而其中通信机房更是该系统工的核心,这要求与之配套的通信电源必须稳定、可靠,同样要求市电的供电必须安全、可靠稳定。

近年来,电网规模的不断扩大和现代通信技术的进步,极大地促进了电力通信事业的飞速发展,随着电力通信整体水平的不断提高、通信设备的不断更新,对电力通信直流电源也提出了更高的要求,因此做好对电力通信直流电源的维护具有重要意义,直接影响着电力通信网的安全平稳运行。

1 电力通信直流电源的组成通信直流电源是一个复杂的系统,目前电力通信直流电源均采用－48V的高频开关直流电源,电力系统中典型的电力通信直流电源结构组成如图1所示,从图1中可知电力通信直流电源由交流配电、整流模块、直流配电、蓄电池组和监控模块等按照要求组合而成。

(1)交流配电部分。

交流部分的市电输入一般为2路380V三相四线交流输入,在电源容量较小时有时也使用2路220V单相交流输入,以保证电源可靠供电。

为防止雷击和过电压破坏,在市电输入端应加装避雷器,常用的有普通氧化锌避雷器和OBO防雷模块等;由于此处的防雷主要是对非直击的感应雷击的浪涌电压的防护,因此避雷器的通流量一般选择在15kA～20kA,残压在1.5kV左右,就可有效的保护电源设备。

(2)整流模块部分。

整流模块是通信直流电源的最重要的组成部分,通信直流电源的供电质量主要取决于整流模块的电气指标,它完成AC-DC变换并以并联均流方式为通信设备供电,同时对蓄电池组进行恒流限压充电和监控模块的供电。

现在所有的通信直流电源均采用模块化高频开关整流器,它具有其体积小、效率高、模块化、功率因素高、输入电压范围宽、噪声低、可靠性高以及可带电热插拔等优点;电力通信直流电源所使用的高频开关整流器模块一般为单相220V交流输入,功率因素可达0.99以上,模块容量一般为每块20A/－48V～50A/－48V;在实际使用中,如果输入的是380V三相四线交流电源,则应注意将所有整流模块平均分配到每一相;同时为了提高整流器工作的可靠性,在设计时应考虑多余备用容量,模块配置采用N+1冗余。

电力电子技术中的直流电源有哪些应用直流电源是电力电子技术中的重要组成部分，广泛应用于各个领域。

本文将介绍直流电源的几个主要应用，并探讨其在这些领域中的作用和意义。

一、通信领域在通信领域中，直流电源被广泛用于供电设备。

手机、无线路由器、通信基站等设备都需要直流电源提供稳定的电能。

直流电源在通信设备中的应用主要有以下几个方面：1. 电池充电：直流电源可用于手机、电脑和其他便携式设备的电池充电，保证设备能够长时间使用而不受电量限制。

2. 信号传输：直流电源能够提供稳定的电能，确保通信设备能够稳定传输信号，保障通信的质量和可靠性。

3. 通信基站：直流电源作为通信基站的电源供应系统，能够为基站提供持续、稳定的电能，确保基站设备的正常运行。

二、工业领域直流电源在工业领域中有着广泛的应用，特别是在一些对电能质量要求较高的场合。

以下是直流电源在工业领域中的几个主要应用：1. 控制系统：工业自动化控制系统通常需要稳定的直流电源，以提供精确的电能控制，在生产过程中保持稳定性和一致性。

2. 电力变换：直流电源可以用于电力变换系统，对电能进行转换和调节，提供给工业设备所需的电能。

3. 电动机驱动：直流电源可以用于工业电机的驱动，提供所需的电能供应，使电机能够按照设定的要求进行工作。

三、能源领域在能源领域，直流电源的应用主要涉及到能源的转换、储存和传输。

以下是直流电源在能源领域中的几个主要应用：1. 风力发电：风力发电机组所产生的交流电需要通过直流电源进行整流转换，转换为直流电能进行储存或传输。

2. 太阳能发电：太阳能电池板所产生的直流电需要通过直流电源进行调节和传输，供应给家庭和企业使用。

3. 电动汽车充电：直流电源作为电动汽车充电桩的电源供应装置，可以为电动汽车提供快速充电，满足车辆的能量需求。

综上所述，直流电源在电力电子技术中具有广泛的应用。

其在通信、工业和能源领域中的应用，保证了设备的稳定工作、信号传输的质量和能源的转换。

新一代通讯供电技术直流远供系统介绍引言随着信息通信技术的快速发展，通信基站数量的不断增加，供电技术也迎来了新的挑战。

传统的交流供电系统存在输电损耗大、设备体积庞大、安装维护成本高等问题。

因此，新一代通讯供电技术——直流远供系统应运而生。

本文将对直流远供系统进行介绍，包括其原理、优势以及应用场景。

直流远供系统原理直流远供系统是一种通过远程输送直流电能给通信设备供电的技术。

其原理是将交流电转换为直流电，并通过特定的输电线路将直流电远距离输送到需要供电的设备。

在终端设备处，通过逆变器将直流电再转换为所需的交流电。

直流远供系统主要由以下几个部分组成： - 直流发电系统：包括直流电源和电池组成的发电设备，用于将交流电转换为直流电。

- 直流输电线路：通过高压直流输电线路将直流电能远距离输送。

- 直流变换与配电系统：将高压直流电转换为可用的低压直流电并分配给通信设备。

- 逆变器系统：在终端设备处将直流电转换为交流电。

直流远供系统的优势输电损耗小直流远供系统采用高压直流输电，相比于传统的交流供电系统，输电损耗更小。

在长距离输电过程中，交流电需要经过多次的变压器转换，损耗较大。

而直流电只需要通过逆变器在终端转换为交流电，损耗更小。

设备体积小传统的交流供电系统需要使用大型的变压器和配电设备，体积庞大。

而直流远供系统不需要使用变压器，相应的设备体积更小。

这一优势尤其在通信基站等占地有限的场景下显得尤为重要。

安装维护成本低直流远供系统由于设备体积小、输电损耗小，导致其安装维护成本相对较低。

减少了对设备的占用空间和日常维护的人力成本，降低了供电系统的总体成本。

直流远供系统的应用场景通信基站通信基站是直流远供系统的主要应用场景之一。

传统的交流供电系统由于输电损耗大、设备体积庞大，在通信基站应用中存在诸多限制。

而直流远供系统减少了输电损耗，设备体积小，非常适合于通信基站的供电需求。

电动汽车充电桩近年来，电动汽车的快速发展促进了电动汽车充电桩的建设与应用。

直流远供电源解决方案直流远供电源产品系统组成什么是远程供电？直流远程供电就是将稳定的电源（机房）,经过变换电压、安全保护、监控等处理，通过供电线缆为远距离（机房外）的通信设备供电的一种方式，这种供电方式在一定的距离范围内，将电能以较低的损耗传送给远端的设备使用。

是以信源基站供电为中心的信电同步的集中式供电。

远供电源的组成基本的远供电源通常由局端设备、传输电缆、远端设备三部分组成。

2、直流远供电源在通信行业中的作用1）高可靠性，解决基站停电问题2）节约投资，实现资源共享3）电源接入方便，解决机房选址难问题4）直流供电更稳定，防雷效果更好等，提高了通信网络运行的质量5）设备可集中监控维护，减少维护量，节省了维护成本3、直流远供应用解决方案示意图适应对象：传输设备、3G/4G基站RRU/BBU、无线放大器、FTTX/ONU、交换机、APC/AP、摄像枪（球）、光电转换器、光猫等几乎所有通信末端设备。

方案介绍：此方案是采用直流远供方式供电。

方案设计是在上端机房安装远供电源局端，取用机房－４８Ｖ(如果机房蓄电池容量不够或无-48V开关电源可选用交流版局端机)电压经局端机升压至３８０Ｖ，经电缆传输至远端，由远端再转化为通信终端设备的输入电压，对设备供电。

此方案由于是采用机房开关电源输出的稳定－４８Ｖ电压，而且机房一般配备有电池组。

采用此种方案具有供电稳定，不受需电点停电干扰，电缆敷设方面可以采用与光缆同路由。

采用集中供电方式进行供电可以有效的降低通信站点的故障率节省开通成本及维护成本。

完善的监控系统可以让设备的运行情况一目了然，出现故障及时进行处理。

设备同时具有各种故障的相应保护功能，能更好的保护设备安全稳定的运行。

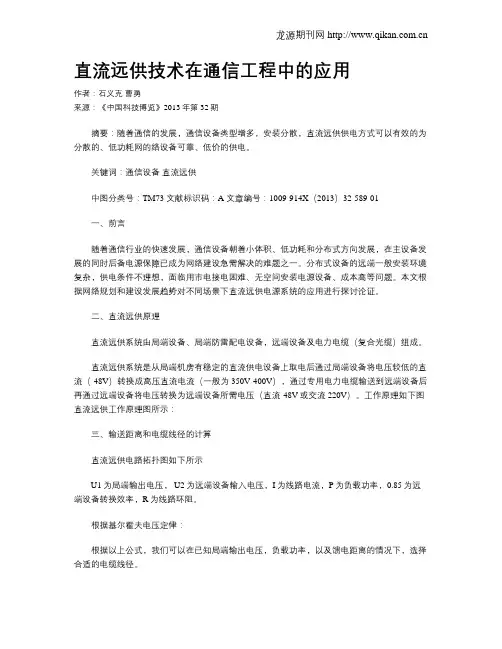

直流远供技术在通信工程中的应用作者：石义克曹勇来源：《中国科技博览》2013年第32期摘要：随着通信的发展，通信设备类型增多，安装分散，直流远供供电方式可以有效的为分散的、低功耗网的络设备可靠、低价的供电。

关键词：通信设备直流远供中图分类号：TM73 文献标识码：A 文章编号：1009-914X（2013）32-589-01一、前言随着通信行业的快速发展，通信设备朝着小体积、低功耗和分布式方向发展，在主设备发展的同时后备电源保障已成为网络建设急需解决的难题之一。

分布式设备的远端一般安装环境复杂，供电条件不理想，面临用市电接电困难、无空间安装电源设备、成本高等问题。

本文根据网络规划和建设发展趋势对不同场景下直流远供电源系统的应用进行探讨论证。

二、直流远供原理直流远供系统由局端设备、局端防雷配电设备，远端设备及电力电缆（复合光缆）组成。

直流远供系统是从局端机房有稳定的直流供电设备上取电后通过局端设备将电压较低的直流（-48V）转换成高压直流电流（一般为350V-400V），通过专用电力电缆输送到远端设备后再通过远端设备将电压转换为远端设备所需电压（直流-48V或交流220V）。

工作原理如下图直流远供工作原理图所示：三、输送距离和电缆线径的计算直流远供电路拓扑图如下所示U1为局端输出电压， U2为远端设备输入电压，I为线路电流，P为负载功率，0.85为远端设备转换效率，R为线路环阻。

根据基尔霍夫电压定律：根据以上公式，我们可以在已知局端输出电压，负载功率，以及馈电距离的情况下，选择合适的电缆线径。

四、应用场景根据直流远供设备体积小、安装灵活，供电电压交直流转换方便等特点，主要可以应用到以下几种场景中：（一）偏远地区的分布式基站：目前随着通信行业的发展，各运营商为了提高网络质量，在一些偏僻地方建设基站，这种基站一般都采用拉远站，此种基站设备少功耗小，但一般市电较远且不稳定，如果用市电需要高额的外市电引接费用和蓄电池购买费用，此种基站采用复合光缆的直流远供方式供电，可以再传输建设的同时解决供电。

通信基站中直流远供电源的应用设计作者：樊晓军来源：《科学与财富》2018年第34期1直流远供1.1直流远供技术的应用由于直流远供技术具有输电效率高、输电线路成本低（可与通信光缆、电缆同杆路、同管道敷设）、安全、可控、在特殊场景的应用优势等优点，已广泛应用于移动通信网络的RRU、室分系统、低功耗基站、室外型基站，直放站等设备的供电，成为组网建设和安全可靠运行中不可或缺的一种供电方式。

1.1.1直流远供技术简介直流远供电源是通过电力线缆进行直流电能的远距离传送和接收的远程供电系统。

由局端设备、远端设备和避雷设备组成，将机房内稳定的电能通过光电复合电缆、双绞线缆或电力线缆超低损耗的输送给直放站或基站设备，为设备供电。

直流远供电源系统一般主要的组网结构有：点对点结构、集中供电结构、级联结构。

一、点对点拉远：二、集中供电拉远：三、级联拉远：1.1.2 直流远供技术的主要应用场景在通信网络建设中，各室内外型设备及各种不同应用场景（如：城市中心区域、偏远地区、铁路和道路沿线覆盖），存在着部分场所因场地空间所限或部分站点无交流电，直接影响基站的选址开通；而现有的小型电源存在电池被盗现象；小型UPS供电，电池寿命很难保证，损坏率较高；分散式供电设备多，维护量大等问题。

基于以上分析，直流远供方式成为一种为远端RRU进行供电的有效方案。

1.1.3 直流远供技术的优势一、技术及投资效益优势1.直流远供输电线缆的敷设成本低于交流市电引入线路的建设成本。

2.远端站无需开关电源，减少了由于开关电源故障、蓄电池组丢失等造成的影响。

3.集中分布式的供电，方便日常维护和管理，可有效减少市电停电后的油机发电站点，降低发电成本，节约网运成本，节能减排。

4.解决了通信设备供电分散、市电造价高、接入困难、管理困难、人为因素停电等影响，降低了日常维护工作量。

5.由于供电系统运行稳定、可靠，不受外电干扰，没有频繁的加、断电冲击，没有输入电压的浪涌波动等，与传统的交流市电供电方式相比，可有效提高网络设备运行质量。
