直流远供电源系统

「直流远供的安全性分析与防护措施」直流远供是指电力系统中直流信号传输与远程供电的一种方式。

相较于交流远供，直流远供具有传输损耗小、稳定性高等优点，因此在一些特定的场景中得到了广泛应用，如海底电缆、风电场、高速铁路等领域。

然而，直流远供也存在一些安全性问题，需要进行分析与防护措施。

首先，直流远供的安全性问题主要包括以下几个方面：1.电气安全：由于直流远供通常是高压、大功率的传输方式，对于操作人员来说，存在触电、电弧、过电流等电气安全风险。

此外，由于远供系统一般由多个部分组成，如果一些部分出现故障，可能会影响整个系统的正常运行。

2.火灾风险：直流电有较高的电弧能力，一旦产生电弧，可能引发火灾，给人员和设备造成损害。

同时，直流远供系统中的电缆、电线等也可能因为长期电流的流过而产生过热现象，加大火灾风险。

3.安全管理：直流远供系统通常覆盖范围广，运行时间长，需要对系统进行实时监测和管理，以及进行定期检查和维护。

如果管理不当，可能导致系统的故障或损坏。

针对以上问题，我们可以采取以下几个措施来提高直流远供的安全性：1.装置保护：安装过电流保护装置、过压保护装置、短路保护装置等，及时切断电源，保护系统设备和人员的安全。

2.火灾防护：选用耐火材料进行绝缘和隔离，使用防火墙、防火门等措施，防止火灾的蔓延。

同时，设置火灾报警系统，并加强人员消防培训。

3.定期检查与维护：定期对系统进行全面的检查和维护，及时发现和修复潜在的问题，确保系统的正常运行。

4.远程监测与管理：利用现代信息技术手段，实现对远供系统的实时监测和管理，及时掌握系统的运行状态，快速响应故障，保障系统的稳定性和安全性。

5.安全培训与意识：提高操作人员的安全意识和技能，定期进行安全培训，使其了解直流远供系统的特点和安全操作规程，并积极参与到安全管理中。

总之，直流远供的安全性分析与防护措施是保障系统正常运行和人员安全的重要环节。

通过合理的装置保护、火灾防护、定期检查与维护、远程监测与管理以及安全培训与意识提升，可以有效降低直流远供系统的安全风险，保障系统的长期稳定运行。

直流远供电源系统技术要求1. 局端设备(48VDC/280VDC)技术要求1.1标准配置注1：即插即用，具备无损伤热插拔功能；能承受电压脉冲(10/700μs、5kV)和电流脉冲(8/20μs、20kA)正向和反向各5次的冲击。

注2：输出断路器额定工作电压满足DC400V。

2.绝缘监测：设备应具有绝缘监测功能,绝缘出现异常时，监控模块应发出告警信息。

输入对输出1500V或输出对地1000V，漏电电流≤50mA。

3.其他要求1.2电源模块效能1.电源模块效率(1)10%以下负载，额定输入电压(280V～320V)：≥85% ；(2)10％～70%负载，额定输入电压(280V～320V)：≥90% ；(3)70%以上负载，额定输入电压(280V～320V)：≥92% 。

2.电源模块功能(1)模块规格单台电源模块(48VDC/280VDC)功率规格为600W、900W为宜。

(2)模块即插即用，具备无损伤热插拔功能。

(3)系统中模块并联工作，并且具有按比例均分负载性能(负载从25%～100%额定输出电流时)，其不平衡度应优于±3%的输出额定电流值。

(4)当某个模块出现异常时，应不影响电源系统的正常工作。

(5)开关机过冲幅度开关机引起直流输出电压变化的最大峰值应不超过直流输出电压整定值的±2％。

(6)启动冲击电流(浪涌电流)由于启动引起的输入冲击电流应不大于额定输入电压条件下最大稳态输入电流峰值的150％。

(7)软启动时间软启动时间(从启动至直流输出电压爬升到标称值所用的时间)可根据用户要求确定，一般为3s～8s。

(8)负载效应(负载调整率)不同负载情况下的直流输出电压与输出电压整定值的差值应不超过输出电压整定值的±0.5％。

(9)强迫风冷，风扇寿命应当≥50000小时。

(10)模块监控功能遥测：整模块输出电压，每个模块输出电流；遥信：每个模块工作状态(开/关机，限流/不限流)，故障/正常，系统输出状态；遥控：开/关机，测试；遥调。

直流远供系统配置及施工规范一.直流远供系统配置1.技术介绍高压直流远供系统一般由局端设备、传输线路、远端设备组成。

通常情况下，48V直流电源系统的供电线路不超过100米，无法提供远距离供电。

直流远供，是在基站（局端）通过远供设备将机房的-48V电压升压为直流280V或者380V，（一般采用直流380V系统，以减少线损，提高传送距离。

）通过复合光缆或专用铝缆把电能输送到远端设备，在设备端通过远供设备降压为-48V设备使用。

图1.1.1-1直流远供系统结构图2.设备功耗新疆联通WCDMA网的基站设备选用两个厂家的设备：阿勒泰、博州、伊犁、塔城、石河子、克拉玛依、奎屯、哈密、吐鲁番为中兴设备，其他地州为华为设备。

根据下表两个厂家RRU设备功耗列表，按3载扇的典型功耗并考虑远期发展，每个RRU设备按照200W计算。

表1.2.1-1两个厂家RRU设备功耗统计表序号配置华为RRU 中兴RRU峰值功率典型功率峰值功率典型功率1 1个载扇100W 70W 140W 105W2 2个载扇180W 120W 205W 140W3 3个载扇250W 170W 265W 175W3.配置原则3.1.远端设备配置原则目前，新疆联通直流远供系统所使用的远端设备一般为500W、600W和800W这三种。

考虑远端设备长期工作的稳定性，S3和S33的站型应选用1台500W或600W远端设备，S333的站型可选用1台800W远端设备或2台500W远端设备或2台600W远端设备。

根据中标厂家设备类型，单台远端设备能够满足站点需求的应作首选，尽量减少远端设备配置数量。

3.2.局端设备配置原则局端设备容量根据接入远端站RRU设备的总功耗+线路损耗（按照远端设备功率的40%计），按照N+1的模块冗余配置。

根据移动基站的组网方式，直流远供系统可采用星型、链型和环形的供电拓展方式，考虑基站供电安全性，建议1个局端站点接入远端基站属最多不超过3个。

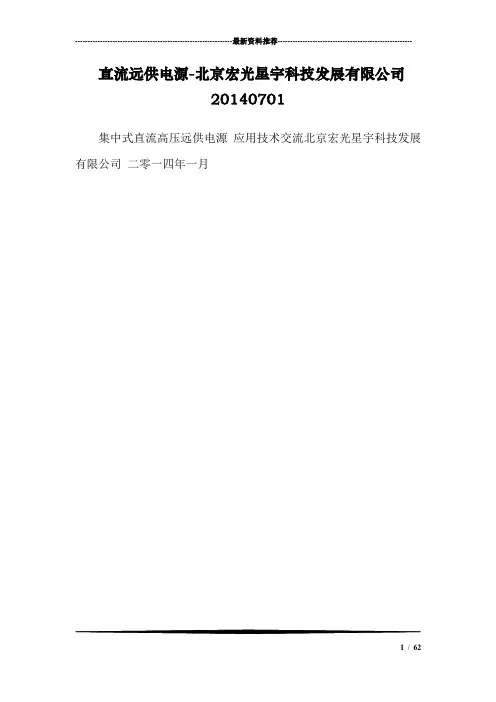

---------------------------------------------------------------最新资料推荐------------------------------------------------------直流远供电源-北京宏光星宇科技发展有限公司20140701集中式直流高压远供电源应用技术交流北京宏光星宇科技发展有限公司二零一四年一月1/ 62目录1 2 3 4 5 6 公司简介直流远供电源系统原理直流远供电源主要应用模式、场景直流远供电源系统功能直流远供电源施工验收规范直流远供电源应用案例---------------------------------------------------------------最新资料推荐------------------------------------------------------ 公司简介Page33/ 62公司简介北京宏光星宇科技发展有限公司是通信网络用“远供电源“的专业生产厂商，是直流远供技术的领跑者。

从2003年小灵通基站远供电源开始，10年以来我们一直专注于为运营商提供最完善、最优良的远供电源解决方案，以适应通信网络的高速发展。

我公司已经成为该行业的技术领跑者。

公司位于北京市昌平区北七家镇，紧邻八达岭高速公路；公司现有生产技术部、采购部、品质部、工程部、销售部、财务部、办公室七个部门，生产和办公面积达1000 平方米。

目前，公司生产的主流远供电源系列产品包括：分布式基站远供电源、室内分布系统远供电源、小型宏基站改造用远供电源等各种功率的远供电源。

公司生产的“远供电源”系列产品已通过ISO9001产品质量体系认证和泰尔认证。

其中HGX-DCAC-300S1200-800型号大功率远供电源在国内第一家通过工信部泰尔认证的产品检验。

我司把“产品质量、售后服务”作为企业发展的根本，承诺为用户提供性价比最高的产品和高质量的售后服务。

直流远供技术与交流供电的对比
1.使用直流供电系统不受当地电网复杂的负荷变化，昼夜变化，电站多样化等因素而产生的电网电压过高或过低的影响。

不受当地大型设备开启、关闭等因素而产生的电磁干扰，谐波，闪变，和浪涌的影响。

杜绝了当地复杂电力网络中直接雷和感应雷对通信设备的损害。

所以直流远程供电网络纯净、单一，供电电压稳定，可延长设备使用寿命。

2.采用直流远供只需要对取电点机房的动力供应提供保障即可保证整个供电网络的稳定，运营及维护成本低工作量小。

而采用交流远供的方式需配置UPS 及蓄电池，运营成本高工作量大，故障点多。

3.在输电线路方面：
直流输电与交流输电相比，其优点和特点明显：
直流电缆线路没有交流电缆线路中电容电流的困扰，没有磁感应损耗和介质损耗，基本上只有芯线电阻损耗，绝缘电压相对较低，直流输电技术更适合远距离传送，符合目前国家提出的节能降耗和环保要求属于绿色环保供电方案。

目前国内外的大型输电工程均已采用直流远供技术（HVDC）如三峡输电工程，葛洲坝输电工程等。

铁路区间通讯设备直流远供电源系统总体技术要求一、概述铁路区间通讯设备直流远供电源系统是指为满足铁路区间通讯设备的远距离供电需求而设计的一种电源系统。

该系统应具有稳定可靠、安全高效、易于维护等特点，以确保通讯设备的正常运行。

二、技术要求1. 电源输入(1) 交流电源输入电压范围：220V±20%。

(2) 交流电源输入频率范围：50Hz±5%。

(3) 输入交流电压应具有过压保护、欠压保护和短路保护功能。

2. 直流输出(1) 输出直流电压范围：-48V±5%。

(2) 输出直流电流范围：根据实际需求确定，但应能满足通讯设备的功率需求。

(3) 直流输出应具有过载保护、短路保护和过温保护功能。

3. 效率要求该系统的效率应不低于90%，以确保能够充分利用输入的交流电能，减少能量浪费和对环境的影响。

4. 稳定性要求该系统在各种负载情况下，输出直流电压应保持稳定，波动不应超过±1%。

5. 安全要求(1) 该系统应具有过压保护、欠压保护和短路保护功能，以确保系统的安全性。

(2) 该系统应符合国家相关安全标准和规定，确保使用安全可靠。

6. 可靠性要求(1) 该系统应具有高可靠性，能够在各种恶劣环境下正常运行。

(2) 该系统的关键部件应具有长寿命、高可靠性和易于维护等特点，以确保系统的稳定运行和易于维护。

7. 易于维护要求(1) 该系统的各个部件应易于拆卸、更换和维修。

(2) 系统中关键部件的故障诊断和排除应简单、快速、准确。

三、总结铁路区间通讯设备直流远供电源系统是一种为满足铁路区间通讯设备的远距离供电需求而设计的电源系统。

其技术要求包括电源输入、直流输出、效率要求、稳定性要求、安全要求、可靠性要求和易于维护要求。

这些技术要求的实现，可以确保系统的稳定可靠、安全高效、易于维护，从而保证通讯设备的正常运行。

UPS供电系统与直流远供系统的成本比较分析近几年来移动通信发展越来越迅猛，基站的部署数量也越来越大，范围也越来越广。

在偏远地区，小型基站得到了更加广泛的应用。

在这些偏远地区，在没有机房的情况下，市电又引入困难，建站成本又高。

那么UPS供电、直流远供系统供电来满足远端低功率设备的供电问题，就能很大程度地节省成本。

UPS供电系统供电与直流远供系统供电，都有各自的优缺点，但是在工程建设当中，在同样满足需求的情况下，哪种方式供电方式更能更节省建设成本，一般都会选择低成本的建设方案。

为此须对UPS供电以及直流远供系统两种供电方案进行成本分析，得出建设那种方案性价比比较高。

一、UPS系统在常用的UPS建设场景中，都是使用一个3KVAUPS带一个BBU和一个RRU，三个1KVAUPS带远端RRU（如图1）。

主要成本体现在UPS设备费用以及安装费用，以及包装电表费用等。

图1：UPS供电系统组成二、直流远供系统直流远供系统由局端设备和远端设备组成，一台局端设备（2000W），最高可带四台远端设备（500W）。

需要考虑的设备成本有：蓄电池组、48V 600A组合电源、直流供电局源端机、直流供电源远端机、1分4复接箱及（ZA-RVV-1KV 2×6mm^2）铜芯阻燃聚氯乙稀绝缘及护套电力电缆。

其常用的连接方式是星形结构（如图2）。

图2：直流远供供电系统三、成本分析直流远供系统与UPS系统相比，主要成本体现电力电缆这一边，而UPS主要体现在设备成本高以及包装电表使用费用等，主要涉及的两个变量是，电力电缆长度以及下带负载数量。

具体建设一套系统（带4个RRU,线缆长度100米）需要的费用如下：1.设备费用2.施工成本3.总成本总成本=设备费+施工费+监理费+设计费监理费=（设备费+施工费）*3.3%设计费=（设备费+施工费）*4.5%因为在这个系统中，在多带RRU的情况下，直流远供的建设成本会比UPS减少，但是直流远供的每一个负载的平均电力电缆长度，又会影响直流远供的建设成本增加。

新一代通讯供电技术直流远供系统介绍引言随着信息通信技术的快速发展，通信基站数量的不断增加，供电技术也迎来了新的挑战。

传统的交流供电系统存在输电损耗大、设备体积庞大、安装维护成本高等问题。

因此，新一代通讯供电技术——直流远供系统应运而生。

本文将对直流远供系统进行介绍，包括其原理、优势以及应用场景。

直流远供系统原理直流远供系统是一种通过远程输送直流电能给通信设备供电的技术。

其原理是将交流电转换为直流电，并通过特定的输电线路将直流电远距离输送到需要供电的设备。

在终端设备处，通过逆变器将直流电再转换为所需的交流电。

直流远供系统主要由以下几个部分组成： - 直流发电系统：包括直流电源和电池组成的发电设备，用于将交流电转换为直流电。

- 直流输电线路：通过高压直流输电线路将直流电能远距离输送。

- 直流变换与配电系统：将高压直流电转换为可用的低压直流电并分配给通信设备。

- 逆变器系统：在终端设备处将直流电转换为交流电。

直流远供系统的优势输电损耗小直流远供系统采用高压直流输电，相比于传统的交流供电系统，输电损耗更小。

在长距离输电过程中，交流电需要经过多次的变压器转换，损耗较大。

而直流电只需要通过逆变器在终端转换为交流电，损耗更小。

设备体积小传统的交流供电系统需要使用大型的变压器和配电设备，体积庞大。

而直流远供系统不需要使用变压器，相应的设备体积更小。

这一优势尤其在通信基站等占地有限的场景下显得尤为重要。

安装维护成本低直流远供系统由于设备体积小、输电损耗小，导致其安装维护成本相对较低。

减少了对设备的占用空间和日常维护的人力成本，降低了供电系统的总体成本。

直流远供系统的应用场景通信基站通信基站是直流远供系统的主要应用场景之一。

传统的交流供电系统由于输电损耗大、设备体积庞大，在通信基站应用中存在诸多限制。

而直流远供系统减少了输电损耗，设备体积小，非常适合于通信基站的供电需求。

电动汽车充电桩近年来，电动汽车的快速发展促进了电动汽车充电桩的建设与应用。

直流远供电源系统原理
直流远供电源系统是一种将电能由供电站经过变压器升压后，通过输电线路将直流电能传输到远距离的用户终端的供电系统。

直流远供电源系统的原理如下：
1. 发电：电能首先由供电站通过发电机产生，一般为交流电。

2. 变压器升压：交流电经过变压器升压，使电压达到远距离输送所需要的高电压等级。

这样可以减小输电线路的传输损耗。

3. 整流：升压后的交流电经过整流装置，将其转换为直流电。

常用的整流器有整流变压器、整流桥等。

4. 输电线路：将直流电能通过特殊的输电线路（例如高压直流输电线）传输到远距离的用户终端。

这些输电线路具有较低的传输损耗和较高的输电能力。

5. 站内变流：在用户终端附近的接收站点，利用变流器将直流电能转换为适合用户使用的低电压直流电。

这些变流器可以实现电压的调整、功率因数的校正等功能。

6. 用户接入：用户可以通过接入装置将低电压直流电能接入到自己的用电设备中，实现用电需求。

总的来说，直流远供电源系统通过升压、整流、输电和变流等步骤，实现了将电能以直流形式远距离传输，并通过变流器使
其适合用户使用。

这种系统具有输电损耗小、输电能力大、电压稳定等优点，在远距离供电方面有较大的应用潜力。

交、直流远供技术的比较杭州信控科技有限公司一、概述远程供电系统是指安装在局端站的局端远程供电设备通过电力电缆（含复合光缆里的电力电缆）和/或通信线缆等供电线路为一定距离内的远端设备提供不间断供电保障的电源系统。

远供系统一般由局端设备、供电线缆和远端设备组成各组成部分在网络中的位置如图所示：图远程供电原理图远程供电按电缆传输的电能性质分为交流远供和直流远供2种方式。

在交流远供系统中，局端设备为DCAC或者ACAC变换设备，供电电缆中传输的为交流电能，远端为ACDC或ACAC变换设备；而直流远供系统中，局端设备为DCDC或ACDC变换设备，供电电缆中传输的为直流电能，远端为DCDC或DCAC变换设备。

以下从系统安全性出发，分析交直流远供的各自特点和优缺点。

二、远供系统的安全标准和基本措施要求远程供电系统的供电安全性要满足ITU-T K.50图A.1(即GB4943-2001图2D)中的规定：该标准规定，交流对地安全电压为：交流36V，直流140V或在发生单一故障15至200毫秒以内，电压能回落到安全水平安全电压，则安全电压限值为直流400V或交流峰值400V（对应交流有效值为280V）。

而正常人的反应时间在100ms左右，触电保安器的动作时间在20ms左右，因此，为确保人身安全，在即使有安全监测和保护措施情形下，供电线路的安全电压限制为直流400V或交流峰值400V（对应交流有效值为282V）。

由以上相关标准分析可以得到以下结论：1.直流远供的安全电压为140V，交流远供的安全电压为36V，在此安全电压下，无论是对地、两极性间的碰触均是安全的，远供系统无须任何电流监测、保护设备即能确保人身安全。

2.当高于此安全电压值时，须按照不同的电压等级，予以及时保护。

如在发生单一故障时，200毫秒内能及时保护回到安全电压值时，直流安全电压的限值为400V，交流安全电压限值为400/1.414=282V。

为此，当远供系统需要高于安全电压传输电能时，直流远供的最高限值为400V，交流远供的最高有效值为282V。

目录1总则 (3)1.1适用范围 (3)1.2规范性引用文件 (3)1.3术语、定义与缩略语 (4)2直流远程供电系统组成 (5)3直流远程供电系统供电方案 (5)3.1 -48V（+24V）升压至直流280V远供方式 (6)3.2 新建站（网点）280V直流远供及近端-48V供电方式 (7)3.3 -48V直供方式 (7)4直流远程供电系统技术要求 (8)4.1直流远供电源系统环境条件 (8)4.2直流远供设备(-48VDC/280VDC)技术要求 (8)4.3远供电源安装场景 (13)4.4远供电源安装方式及要求 (13)4.5机体和装配质量 (14)5标志、包装、运输、贮存 (14)5.1标志 (14)5.2包装 (14)5.3运输 (14)5.4储存 (15)6远供输电线路的技术要求 (15)6.1远供输电线缆的技术要求 (15)6.2远供线路微型断路器的选择与配置 (18)6.3远供线缆线径规格选择建议 (19)7远供系统防雷与接地要求 (21)7.1设备的防雷与接地 (21)7.2线路的防雷与接地 (22)8中心局（站）监控配置建议要求.............................. 错误！未定义书签。

9直流远程供电的应用场景和应用方案 (22)9.1应用场景及适用设备 (23)9.2应用方案 (24)9.2.1移动网络RRU设备的直流远供应用方案 (24)9.2.2接入网设备的直流远供应用方案 (28)9.2.3住宅小区、楼宇的综合业务直流远供组网方案 (30)10施工规范 (31)10.1直流远供项目的工程管理 (31)10.2通信电源市电引入要求 (31)10.2.1远供电源设备安装要求 (32)10.2.2远供电源系统的安全运行 (33)10.3远供线路的施工技术要求 (33)10.3.1室内电源线的敷设 (33)10.3.2远供（室外）输电线缆的敷设 (34)10.3.3远供输电线缆的接续 (34)11验收要求 (40)11.1 工程验收过程 (40)11.2 工程验收要求和过程 (40)1总则1.1适用范围本规范规定了通信用直流远程供电系统的组成，系统结构以及技术应用场景、电源设备安装方式和输电线缆施工技术要求、产品相关技术标准、施工规范等。
