时序电路的设计 计数器

引言计数器是数字系统中用的较多的基本逻辑器件，也是现代最常用的时序电路之一，它不仅能记录输入时钟脉冲的个数，还可以实现分频、定时、产生节拍脉冲和脉冲序列。

例如，计算机中的时序发生器、分频器、指令计数器等都要使用计数器。

计数器的种类不胜枚举，按触发器动作动作分类，可以分为同步计数器和异步计数器；按照计数数值增减分类，可以分为加计数器、减计数器和可逆计数器；按照编码分类，又可以分为二进制码计数器、BCD码计数器、循环码计数器。

此外，有时也会按照计数器的计数容量来区分，如五进制、十进制计数器等等。

1设计构思及理论根据电路的设计要求，要实现二―五―十进制计数，可以先实现十进制计数，然后通过倍频产生五进制计数和二进制计数；也可以先实现二进制计数和五进制计数，然后把它们连接起来进而产生十进制计数。

对比以上两种方法，明显后面的方法比较容易实现，而且实现所需的门电路也比较少，因而选择用第二种方法来进行设计。

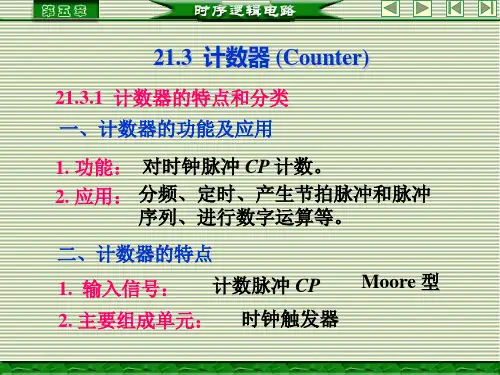

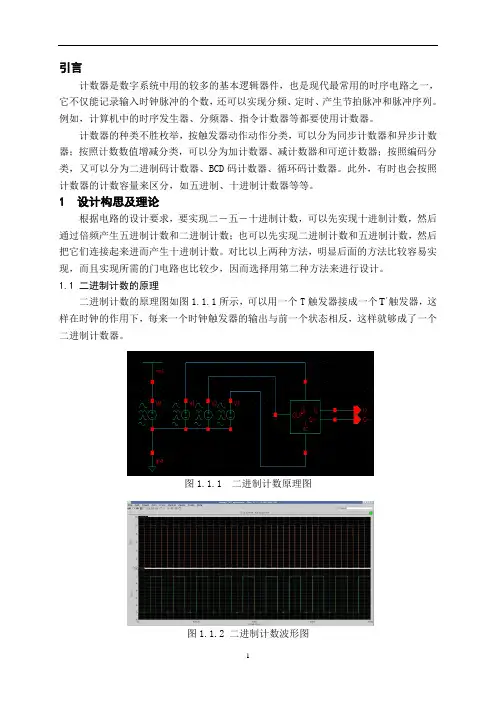

1.1 二进制计数的原理二进制计数的原理图如图1.1.1所示，可以用一个T触发器接成一个'T触发器，这样在时钟的作用下，每来一个时钟触发器的输出与前一个状态相反，这样就够成了一个二进制计数器。

图1.1.1 二进制计数原理图图1.1.2 二进制计数波形图1.2 五进制计数的原理五进制计数的原理图如图2.2.1所示，要进行五进制计数，至少要有3个存储状态的触发器，本原理图中选用两个JK 触发器和一个'T 触发器构成五进制计数器，在时钟的作用下就可以进行五进制计数。

图1.2.1 五进制计数原理图图1.2.2 五进制计数波形图2 系统电路的设计及原理说明2.1 系统框图及说明图2.1.1 十进制计数框图图2.1.2 二-五进制计数框图根据设计的要求，在构成十进制计数器时，只需将二进制计数器和五进制计数器级联起来，即将二进制计数器的输出作为五进制计数器的时钟输入接起来就可以实现十进制计数了。

而在进行二-五进制计数时，可以将五进制计数器的输出作为二进制计数器的时钟输入，外部时钟输入到五进制计数器的时钟输入端即可在一个外部输入时钟的控制下分u oClk u ou 1别产生二进制计数和五进制计数了。

时序逻辑电路设计原则时序逻辑电路是数字电路的一种重要类型，广泛应用于计算机、通信、自动化等领域。

时序逻辑电路的设计质量直接影响着电路的可靠性和性能。

为了确保时序逻辑电路的正确性和高效性，设计时需要遵循一些基本原则。

一、时序逻辑电路概述时序逻辑电路是基于时钟信号进行运算和控制的电路，其输出信号的状态取决于输入信号和时钟脉冲的到达时间。

时序逻辑电路包括寄存器、触发器、计数器、时钟分频器等。

二、正确设计时序逻辑电路的原则1. 合理设置时钟信号：时序逻辑电路的运行是基于时钟信号的控制，时钟信号的频率和占空比需要合理设置。

频率过高会导致电路响应不及时，频率过低会导致电路性能下降。

2. 考虑时钟延迟：时钟信号在电路中传输需要一定的时间，这个过程称为时钟延迟。

在设计时需要考虑时钟延迟对电路性能的影响，合理控制时钟延迟的范围。

3. 确定最长延迟路径：在时序逻辑电路中，存在一条延迟最长的信号传输路径，称为最长延迟路径。

在设计时需要重点考虑最长延迟路径，以确保电路的时序正确。

4. 避免冒险现象：冒险是指在时序逻辑电路中出现不确定的状态转换现象，会导致电路输出结果不可靠。

在设计时需要采取合适的技术措施来避免冒险现象的发生。

5. 使用同步触发器：同步触发器能够根据时钟信号同步进行状态转换，减少电路中的不确定性。

在设计时应优先选择使用同步触发器。

6. 划分模块边界：为了提高电路的可维护性和可扩展性，设计时应合理划分模块边界。

每个模块负责特定的功能，使用接口进行通信，降低模块之间的耦合度。

7. 采用流水线技术：流水线是一种将复杂任务划分为多个子任务并行执行的技术。

在设计时可以采用流水线技术提高时序逻辑电路的运行速度。

8. 进行时序分析：在设计结束后，需要进行时序分析来验证设计的正确性。

通过时序分析可以检查电路运行时的时间序列，确定电路的性能和正确性。

三、时序逻辑电路设计实例以设计一个基本的时序逻辑电路为例，假设要设计一个计数器，能够实现从0到9的循环计数功能。

实验七时序逻辑电路设计一、实验目的1. 学习用集成触发器构成计数器的方法。

2. 熟悉中规模集成十进制计数器的逻辑功能及使用方法。

3. 学习计数器的功能扩展。

4. 了解集成译码器及显示器的应用。

二、实验原理计数器是一种重要的时序逻辑电路，它不仅可以计数，而且用作定时控制及进行数字运算等。

按计数功能计数器可分加法、减法和可逆计数器，根据计数体制可分为二进制和任意进制计数器，而任意进制计数器中常用的是十进制计数器。

根据计数脉冲引入的方式又有同步和异步计数器之分。

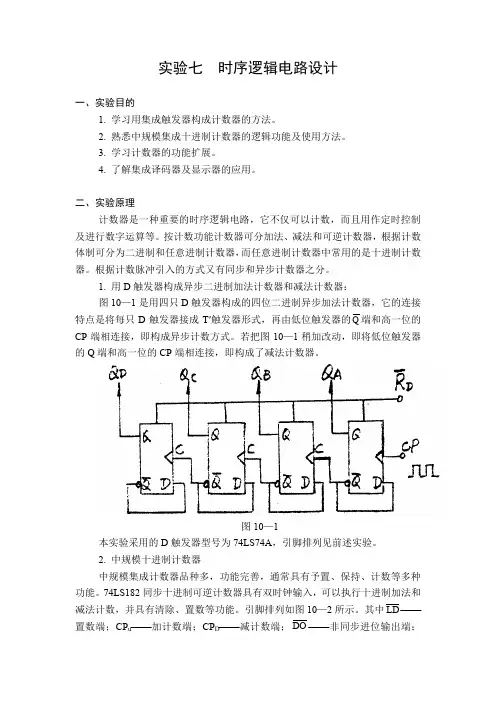

1. 用D触发器构成异步二进制加法计数器和减法计数器：图10—1是用四只D触发器构成的四位二进制异步加法计数器，它的连接特点是将每只D触发器接成T'触发器形式，再由低位触发器的Q端和高一位的CP端相连接，即构成异步计数方式。

若把图10—1稍加改动，即将低位触发器的Q端和高一位的CP端相连接，即构成了减法计数器。

图10—1本实验采用的D触发器型号为74LS74A，引脚排列见前述实验。

2. 中规模十进制计数器中规模集成计数器品种多，功能完善，通常具有予置、保持、计数等多种功能。

74LS182同步十进制可逆计数器具有双时钟输入，可以执行十进制加法和减法计数，并具有清除、置数等功能。

引脚排列如图10—2所示。

其中LD−−置数端；CP u−−加计数端；CP D−−减计数端；DO−−非同步进位输出端；CO−−非同步借位输出端；Q A、Q B、Q C、Q D−−计数器输出端；D A、D B、D C、D D−−数据输入端；CR−−清除端。

表10—1为74LS192功能表，说明如下：当清除端为高电平“1”时，计数器直接清零(称为异步清零)，执行其它功能时，CR置低电平。

当CR为低电平，置数端LD为低电平时，数据直接从置数端D A、D B、D C、D D置入计数器。

当CR为低电平，LD为高电平时，执行计数功能。

执行加计数时，减计数端CP D接高电平，计数脉冲由加计数端Cp u输入，在计数脉冲上升沿进行842编码的十进制加法计数。

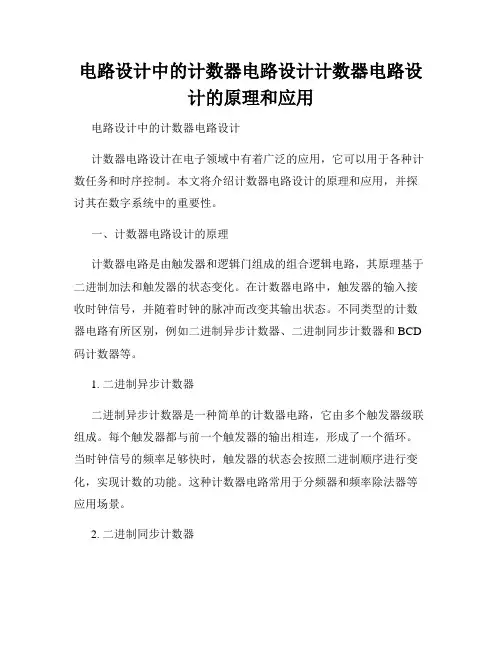

电路设计中的计数器电路设计计数器电路设计的原理和应用电路设计中的计数器电路设计计数器电路设计在电子领域中有着广泛的应用，它可以用于各种计数任务和时序控制。

本文将介绍计数器电路设计的原理和应用，并探讨其在数字系统中的重要性。

一、计数器电路设计的原理计数器电路是由触发器和逻辑门组成的组合逻辑电路，其原理基于二进制加法和触发器的状态变化。

在计数器电路中，触发器的输入接收时钟信号，并随着时钟的脉冲而改变其输出状态。

不同类型的计数器电路有所区别，例如二进制异步计数器、二进制同步计数器和BCD 码计数器等。

1. 二进制异步计数器二进制异步计数器是一种简单的计数器电路，它由多个触发器级联组成。

每个触发器都与前一个触发器的输出相连，形成了一个循环。

当时钟信号的频率足够快时，触发器的状态会按照二进制顺序进行变化，实现计数的功能。

这种计数器电路常用于分频器和频率除法器等应用场景。

2. 二进制同步计数器二进制同步计数器是一种定时计数器，它使用时钟信号来控制计数的节奏。

在二进制同步计数器中，所有的触发器都被时钟信号同时触发，使得计数器像一个整体进行计数。

这种计数器电路可以通过编程设置初始值和计数方向，具有灵活性和可控性。

二进制同步计数器广泛应用于数字系统中的时序控制和状态机设计等领域。

3. BCD码计数器BCD码计数器是一种特殊的计数器电路，它可以实现十进制的计数功能。

BCD（Binary Coded Decimal）码是一种用四位二进制数来表示十进制数的编码方式。

在BCD码计数器中，计数值经过二进制到BCD 码的转换，实现了对十进制数的计数。

这种计数器电路常用于十进制计数和数码管显示等场景。

二、计数器电路设计的应用计数器电路设计在数字系统中有着广泛的应用，以下将介绍其中几个重要应用场景。

1. 频率分析器计数器电路可以用作频率测量和频率分析的工具。

通过将计数器的输入与待测信号频率相连，测量计数器在给定时间内的计数值，可以计算出待测信号的频率。

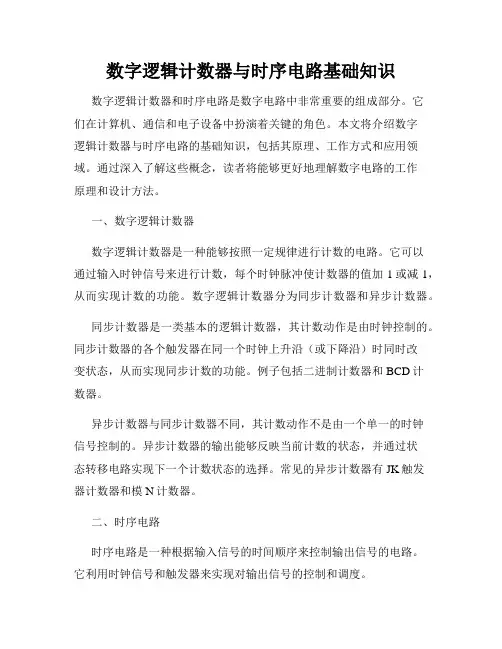

数字逻辑计数器与时序电路基础知识数字逻辑计数器和时序电路是数字电路中非常重要的组成部分。

它们在计算机、通信和电子设备中扮演着关键的角色。

本文将介绍数字逻辑计数器与时序电路的基础知识，包括其原理、工作方式和应用领域。

通过深入了解这些概念，读者将能够更好地理解数字电路的工作原理和设计方法。

一、数字逻辑计数器数字逻辑计数器是一种能够按照一定规律进行计数的电路。

它可以通过输入时钟信号来进行计数，每个时钟脉冲使计数器的值加1或减1，从而实现计数的功能。

数字逻辑计数器分为同步计数器和异步计数器。

同步计数器是一类基本的逻辑计数器，其计数动作是由时钟控制的。

同步计数器的各个触发器在同一个时钟上升沿（或下降沿）时同时改变状态，从而实现同步计数的功能。

例子包括二进制计数器和BCD计数器。

异步计数器与同步计数器不同，其计数动作不是由一个单一的时钟信号控制的。

异步计数器的输出能够反映当前计数的状态，并通过状态转移电路实现下一个计数状态的选择。

常见的异步计数器有JK触发器计数器和模N计数器。

二、时序电路时序电路是一种根据输入信号的时间顺序来控制输出信号的电路。

它利用时钟信号和触发器来实现对输出信号的控制和调度。

时序电路广泛应用于计算机的各个模块以及各类数字系统中。

它们可以根据特定的时序和顺序要求来控制各个模块的工作和数据传输。

常见的时序电路包括时钟发生器、触发器、时序译码器等。

时序电路的设计需要考虑到各种时序要求，如时钟频率、信号延迟、数据保持等。

一个好的时序设计能够确保数字系统的正确运行和可靠性。

三、数字逻辑计数器与时序电路的应用数字逻辑计数器与时序电路在各种数字系统中都有广泛的应用。

以下是几个常见的应用领域：1. 计算机中的时序控制：数字逻辑计数器和时序电路用于计算机的指令执行、中断控制、微操作调度等关键模块中，确保计算机的指令和数据按照正确的顺序进行处理。

2. 通信系统中的时钟同步：时序电路被用于通信系统中的时钟同步模块，确保各个设备的时钟保持同步，以便正确地接收和发送数据。

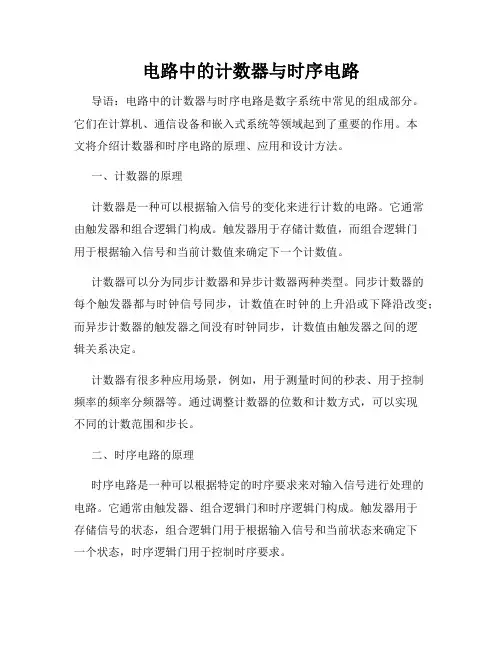

电路中的计数器与时序电路导语：电路中的计数器与时序电路是数字系统中常见的组成部分。

它们在计算机、通信设备和嵌入式系统等领域起到了重要的作用。

本文将介绍计数器和时序电路的原理、应用和设计方法。

一、计数器的原理计数器是一种可以根据输入信号的变化来进行计数的电路。

它通常由触发器和组合逻辑门构成。

触发器用于存储计数值，而组合逻辑门用于根据输入信号和当前计数值来确定下一个计数值。

计数器可以分为同步计数器和异步计数器两种类型。

同步计数器的每个触发器都与时钟信号同步，计数值在时钟的上升沿或下降沿改变；而异步计数器的触发器之间没有时钟同步，计数值由触发器之间的逻辑关系决定。

计数器有很多种应用场景，例如，用于测量时间的秒表、用于控制频率的频率分频器等。

通过调整计数器的位数和计数方式，可以实现不同的计数范围和步长。

二、时序电路的原理时序电路是一种可以根据特定的时序要求来对输入信号进行处理的电路。

它通常由触发器、组合逻辑门和时序逻辑门构成。

触发器用于存储信号的状态，组合逻辑门用于根据输入信号和当前状态来确定下一个状态，时序逻辑门用于控制时序要求。

时序电路主要用于实现状态机、序列逻辑和时序控制等功能。

例如，计算机中的存储器控制器、通信设备中的调制解调器等都离不开时序电路的支持。

时序电路的设计需要考虑时钟信号的稳定性、时序要求的满足度和功耗等因素。

合理的时序设计可以提高电路的可靠性和性能。

三、计数器与时序电路的应用计数器和时序电路在数字系统中有广泛的应用。

下面将介绍它们在几个常见领域的具体应用：1.计算机系统：计数器用于处理定时要求和计数要求，例如，CPU中的时钟计数器可以用于同步各个部件的操作；而时序电路用于实现指令的执行顺序和控制信号的生成。

2.通信系统：计数器用于控制频率的分频和频率合成，时序电路用于解调调制信号和生成时钟信号。

3.嵌入式系统：计数器和时序电路用于实现众多功能，例如，定时中断、状态机控制和时序输入处理等。

一、实验目的1. 理解时序逻辑电路的工作原理和基本结构；2. 掌握触发器、计数器等时序逻辑电路的设计方法；3. 熟悉Multisim软件在时序逻辑电路设计与仿真中的应用；4. 培养实际操作能力和分析问题、解决问题的能力。

二、实验原理时序逻辑电路是一种在时钟信号控制下，输出不仅与当前输入有关，还与电路历史状态有关的数字电路。

其基本结构包括触发器、计数器等。

触发器是时序逻辑电路的基本单元，用于存储一位二进制信息。

计数器是时序逻辑电路的一种应用，用于对输入脉冲进行计数。

三、实验内容1. 触发器实验（1）实验目的：熟悉触发器的工作原理和功能，掌握触发器的使用方法。

（2）实验内容：设计一个JK触发器，实现时钟信号控制下的同步置1、同步置0、计数等功能。

（3）实验步骤：① 使用Multisim软件，搭建JK触发器电路；② 搭建计数器电路，实现时钟信号控制下的计数功能；③ 设置输入信号，观察触发器和计数器的输出波形，验证功能。

2. 计数器实验（1）实验目的：掌握计数器的设计方法，熟悉不同计数器电路的功能。

（2）实验内容：设计一个模为24的二进制计数器和模为60的十进制计数器。

（3）实验步骤：① 使用Multisim软件，搭建二进制计数器电路；② 设置输入信号，观察计数器的输出波形，验证功能；③ 使用Multisim软件，搭建十进制计数器电路；④ 设置输入信号，观察计数器的输出波形，验证功能。

四、实验结果与分析1. 触发器实验实验结果显示，设计的JK触发器能够实现同步置1、同步置0、计数等功能。

在计数过程中，触发器的输出波形符合预期，验证了JK触发器的功能。

2. 计数器实验实验结果显示，设计的模为24的二进制计数器和模为60的十进制计数器均能实现预期的计数功能。

在计数过程中，计数器的输出波形符合预期，验证了计数器电路的功能。

五、实验总结本次实验通过设计、搭建和仿真时序逻辑电路，掌握了触发器、计数器等时序逻辑电路的设计方法，熟悉了Multisim软件在时序逻辑电路设计与仿真中的应用。

实验五时序逻辑电路(计数器和寄存器)-实验报告一、实验目的1．掌握同步计数器设计方法与测试方法。

2．掌握常用中规模集成计数器的逻辑功能和使用方法。

二、实验设备设备：THHD-2型数字电子计数实验箱、示波器、信号源器件：74LS163、74LS00、74LS20等。

三、实验原理和实验电路1．计数器计数器不仅可用来计数，也可用于分频、定时和数字运算。

在实际工程应用中，一般很少使用小规模的触发器组成计数器，而是直接选用中规模集成计数器。

2．(1) 四位二进制（十六进制）计数器74LS161（74LS163）74LSl61是同步置数、异步清零的4位二进制加法计数器，其功能表见表。

74LSl63是同步置数、同步清零的4位二进制加法计数器。

除清零为同步外，其他功能与74LSl61相同。

二者的外部引脚图也相同，如图所示。

表 74LSl61（74LS163）的功能表3．集成计数器的应用——实现任意M进制计数器一般情况任意M 进制计数器的结构分为3类，第一类是由触发器构成的简单计数器。

第二类是由集成二进制计数器构成计数器。

第三类是由移位寄存器构成的移位寄存型计数器。

第一类，可利用时序逻辑电路的设计方法步骤进行设计。

第二类，当计数器的模M 较小时用一片集成计数器即可以实现，当M 较大时，可通过多片计数器级联实现。

两种实现方法：反馈置数法和反馈清零法。

第三类,是由移位寄存器构成的移位寄存型计数器。

4．实验电路： 十进制计数器六进制扭环计数器具有方波输出的六分频电路74LS161(74LS163)12345681514131211109V CCGND716R DCP A B C D EP RCOQ AQ BQ CQ DETLD同步置数法同步清零法图 74LS161（74LS163）外部引脚图四、实验内容及步骤1．集成计数器实验（1）按电路原理图使用中规模集成计数器74LS163和与非门74LS00，连接成一个同步置数或同步清零十进制计数器，并将输出连接至数码管或发光二极管。

实验四 双向计数器设计一、实验目的学习时序电路的设计、仿真和硬件测试，进一步熟悉VHDL 设计技术； 掌握双向异步清零计数器（加/减1器）的设计方法。

二、设计描述及方法1． 设计电路的接口描述。

图5-1双向含异步清0和同步时钟使能的4位加法器管脚图如图5-1，引脚说明如下： • clk 是计数端口；• reset 是异步清零信号，高电平有效；• enable 是使能端，当它为高电平时，才能将加1器的输出值加载到锁存器的数据端 • dir 是加减操作的控制选择，高电平加1器；低电平减1器 • yout[3..0]是四位数据输出端，通过锁定数码管用以显示输出数据； •cout 是计数溢出端。

2． 真值表。

如表5-1所示：表5-1 双向含异步清0和同步时钟使能的4位加法器真值表3． 电路设计基本方法To 7-segment decoder To a LED这是一个单时钟十六进制计数器；“双向”指的是加1还是减1操作，可以用语句if dir=’1’then …else实现；“异步清零”指的是只要reset为高电平，立即清零，而不需要等待时钟脉冲（计数脉冲）到来；“同步时钟使能”是指当enable有效时还不能立即把内部输出值加载到锁存器的数据端，而是需要等到下一个时钟，在时钟信号的控制下再相应。

三、设计步骤完成计数器的VHDL描述，并对其进行波形仿真，确定结果正确。

四、硬件验证(选做)1．选择实验电路结构5对该设计进行硬件验证。

在该实验电路结构中，将键8（PIO7）对应为reset控制信号，键7（PIO6）对应为enable控制信号，键6（PIO5）对应为dir控制信号，yout是计数输出接数码1（PIO19-PIO16，低位靠右），计数溢出cout接发光管D8（PIO15）；时钟clk接clock0，通过短路帽选择4Hz信号。

2．查阅系统引脚对照表，完成引脚锁定。

3．重新编译成功后，完成器件的下载配置。

数字电路中的计数器和时序电路设计数字电路中的计数器和时序电路设计是电子工程中非常重要的一部分。

通过设计和实现计数器和时序电路，我们能够实现各种数字计数和定时功能。

本文将介绍计数器和时序电路的基本原理，并讨论它们的设计过程和常见应用。

一、计数器的原理和设计计数器是一种能对输入脉冲进行计数的电路。

它由触发器、输入脉冲信号和控制电路组成。

计数器根据输入脉冲信号的数量来确定输出的状态，可以实现多种功能，如二进制计数、十进制计数、循环计数等。

1. 二进制计数器二进制计数器是最简单的计数器类型，它的输出状态按照二进制数进行变化。

例如，一个4位二进制计数器可以从0000计数到1111，然后重新开始。

设计二进制计数器时，我们可以使用触发器和逻辑门来构建。

2. 十进制计数器十进制计数器是一种特殊的计数器，它的输出状态按照十进制数进行变化。

一个4位的十进制计数器可以从0计数到9，然后重新开始。

设计十进制计数器时，可以使用二进制计数器和BCD（二进制编码十进制）转换器来实现。

3. 循环计数器循环计数器是一种特殊的计数器，它可以按照任意给定的计数序列进行循环计数。

例如，一个循环计数器可以按照1、2、3、1、2、3的序列进行计数。

设计循环计数器时，一种常见的方法是使用状态转换图来确定触发器和逻辑门的连接。

二、时序电路的原理和设计时序电路是一种能实现定时功能的电路。

它包括时钟信号源、触发器和控制电路。

时序电路可以用于各种应用，如定时器、频率分频器、状态机等。

1. 定时器定时器是一种能够按照给定的时间间隔产生定时脉冲信号的电路。

它通常由可编程的触发器和计数器组成。

定时器的设计需要确定计数器的初始值和触发器的工作模式，并设置适当的控制电路。

2. 频率分频器频率分频器是一种能够将输入信号的频率分频为较低频率的电路。

它通常使用计数器和触发器来实现。

频率分频器的设计要考虑到分频比例和触发器的连接方式。

3. 状态机状态机是一种能够根据特定的状态转换规则改变输出状态的电路。

<时序逻辑电路设计实验>实验报告学生姓名：文超周李旭班级学号：1138019 1138033指导老师：潘秀琴<实验报告内容>一、实验名称：时序逻辑电路设计实验二、实验学时：5学时三、实验目的：1、掌握Verilog HDL 时序电路的设计方法，重点练习条件语句、always模块、和寄存器型变量使用方法。

2、了解常用时序逻辑电路（计数器）中清零和使能控制的概念，以及同步清零、异步清零、同步置数、异步置数的区别。

四、实验内容1、用Verilog HDL设计同步二进制加法计数器，并对其进行功能仿真。

2、用Verilog HDL设计加减可控的二进制计数器，并对其进行功能仿真。

五、实验原理计数器是最常用的时序逻辑电路，从计算机的微处理器地址发生器到频率计都需要用到计数器。

常见计数器有加法计数器和减法计数器。

加法计数器时根据二进制加法原理，每来一个脉冲计数值加1；减法计数器根据二进制减法原理每来一个脉冲计数器值减1。

同一计数器兼具有加法和减法功能，成为加减可控计数器或可逆计数器。

六、实验步骤1、认真阅读实验目的、内容及要求，清楚实验的具体步骤。

2、根据实验要求查阅相关学习资料，整理完成本实验任务的基本思路并完成实验的代码编写。

3、逻辑功能代码编写：根据确定的实现方案，在软硬件实验环境下，用VerilogHDl语言进行可编程逻辑电路功能设计，完成程序代码编写。

4、逻辑功能检查：认真分析所编写代码是否能够实现实验任务所要求的功能，如果有不符合的地方，对代码逻辑电路功能描述进行修改，确认正确进入下一步。

5、编译并进行代码修改和完善：对编写完成的代码进行编译，并对编译过程中出现的错误进行语法修改，直至编译完全通过。

6、功能仿真：建立波形文件，对所涉及时序电路进行功能仿真，认真分析时序所描述的功能与所要求的功能是否符合，如果不符合重复本部分规定的内容或者程序中变量端口模块的定义应用是否正确等内容，直至功能仿真完全正确。
