纯弯梁的弯曲应力测定

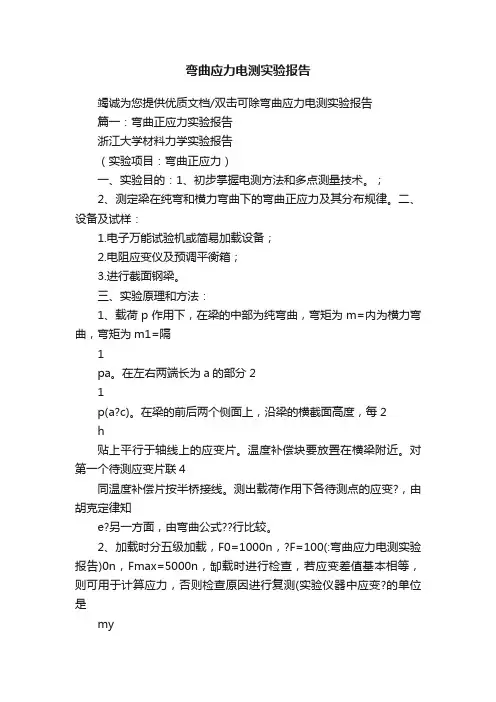

弯曲应力电测实验报告竭诚为您提供优质文档/双击可除弯曲应力电测实验报告篇一：弯曲正应力实验报告浙江大学材料力学实验报告（实验项目：弯曲正应力）一、实验目的：1、初步掌握电测方法和多点测量技术。

；2、测定梁在纯弯和横力弯曲下的弯曲正应力及其分布规律。

二、设备及试样：1.电子万能试验机或简易加载设备；2.电阻应变仪及预调平衡箱；3.进行截面钢梁。

三、实验原理和方法：1、载荷p作用下，在梁的中部为纯弯曲，弯矩为m=内为横力弯曲，弯矩为m1=隔1pa。

在左右两端长为a的部分21p(a?c)。

在梁的前后两个侧面上，沿梁的横截面高度，每2h贴上平行于轴线上的应变片。

温度补偿块要放置在横梁附近。

对第一个待测应变片联4同温度补偿片按半桥接线。

测出载荷作用下各待测点的应变?，由胡克定律知e?另一方面，由弯曲公式??行比较。

2、加载时分五级加载，F0=1000n，?F=100(:弯曲应力电测实验报告)0n，Fmax=5000n，缷载时进行检查，若应变差值基本相等，则可用于计算应力，否则检查原因进行复测(实验仪器中应变?的单位是my，又可算出各点应力的理论值。

于是可将实测值和理论值进I10?6)。

3、实测应力计算时，采用?F?1000n时平均应变增量??im 计算应力，即i?eim,同一高度的两个取平均。

实测应力，理论应力精确到小数点后两位。

4、理论值计算中,公式中的I=13bh，计算相对误差时12理-?测100%，在梁的中性层内，因?理=0，故只需计算绝对误差。

e??理四、数据处理1、实验参数记录与计算：b=20mm,h=40mm,l=600mm,a=200mm,c=30mm,e=206gp a,?p=1000n,pmax?5000n,k=2.19I=13bh=0.106?10-6m4122、填写弯曲正应力实验报告表格(2)横力弯曲的两端实验数据记录注：(应力值保留小数后2位)五、实验总结与思考题：实验总结：1、在纯弯曲变形的理论中有两个假设，即(1)平面假设，(2)纵向纤维间无正应力。

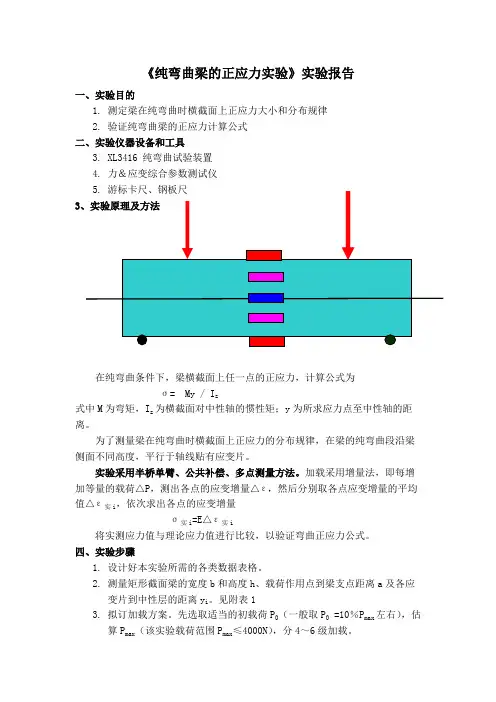

《纯弯曲梁的正应力实验》实验报告一、实验目的1.测定梁在纯弯曲时横截面上正应力大小和分布规律2.验证纯弯曲梁的正应力计算公式二、实验仪器设备和工具3.XL3416 纯弯曲试验装置4.力＆应变综合参数测试仪5.游标卡尺、钢板尺3、实验原理及方法在纯弯曲条件下，梁横截面上任一点的正应力，计算公式为σ= My / I z式中M为弯矩，I z为横截面对中性轴的惯性矩；y为所求应力点至中性轴的距离。

为了测量梁在纯弯曲时横截面上正应力的分布规律，在梁的纯弯曲段沿梁侧面不同高度，平行于轴线贴有应变片。

实验采用半桥单臂、公共补偿、多点测量方法。

加载采用增量法，即每增加等量的载荷△P，测出各点的应变增量△ε，然后分别取各点应变增量的平均值△ε实i，依次求出各点的应变增量σ实i=E△ε实i将实测应力值与理论应力值进行比较，以验证弯曲正应力公式。

四、实验步骤1.设计好本实验所需的各类数据表格。

2.测量矩形截面梁的宽度b和高度h、载荷作用点到梁支点距离a及各应变片到中性层的距离y i。

见附表13.拟订加载方案。

先选取适当的初载荷P0（一般取P0 =10％P max左右），估算P max（该实验载荷范围P max≤4000N），分4～6级加载。

4.根据加载方案，调整好实验加载装置。

5. 按实验要求接好线，调整好仪器，检查整个测试系统是否处于正常工作状态。

6.加载。

均匀缓慢加载至初载荷P 0，记下各点应变的初始读数；然后分级等增量加载，每增加一级载荷，依次记录各点电阻应变片的应变值εi ，直到最终载荷。

实验至少重复两次。

见附表27.作完实验后，卸掉载荷，关闭电源，整理好所用仪器设备，清理实验现场，将所用仪器设备复原，实验资料交指导教师检查签字。

附表1 （试件相关数据）附表2 （实验数据）P 50010001500200025003000载荷N △P 500500500500500εP -33-66-99-133-166△εP -33-33-34-334平均值-33.25εP -16-33-50-67-83△εP -17-17-17-162平均值16.75εP 00000△εP 00001平均值0εP 1532476379△εP 171516163平均值16εP 326597130163△εP 33323333 各 测点电阻应变仪读数µε5平均值32.75五、实验结果处理1.实验值计算根据测得的各点应变值εi 求出应变增量平均值△εi ，代入胡克定律计算应变片至中性层距离（mm ）梁的尺寸和有关参数Y 1－20宽 度 b = 20 mm Y 2－10高 度 h = 40 mm Y 30跨 度 L = 620mm （新700 mm ）Y 410载荷距离 a = 150 mm Y 520弹性模量 E = 210 GPa （ 新206 GPa ）泊 松 比 μ= 0.26惯性矩I z =bh 3/12=1.067×10-7m 4 =106667mm 4。

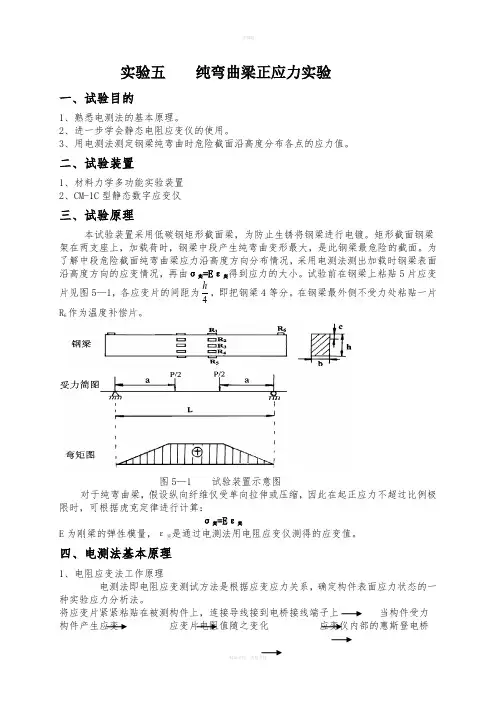

实验五 纯弯曲梁正应力实验一、试验目的1、熟悉电测法的基本原理。

2、进一步学会静态电阻应变仪的使用。

3、用电测法测定钢梁纯弯曲时危险截面沿高度分布各点的应力值。

二、试验装置1、材料力学多功能实验装置2、CM-1C 型静态数字应变仪三、试验原理本试验装置采用低碳钢矩形截面梁，为防止生锈将钢梁进行电镀。

矩形截面钢梁架在两支座上，加载荷时，钢梁中段产生纯弯曲变形最大，是此钢梁最危险的截面。

为了解中段危险截面纯弯曲梁应力沿高度方向分布情况，采用电测法测出加载时钢梁表面沿高度方向的应变情况，再由σ实=E ε实得到应力的大小。

试验前在钢梁上粘贴5片应变片见图5—1，各应变片的间距为4h，即把钢梁4等分。

在钢梁最外侧不受力处粘贴一片R 6作为温度补偿片。

图5—1 试验装置示意图对于纯弯曲梁，假设纵向纤维仅受单向拉伸或压缩，因此在起正应力不超过比例极限时，可根据虎克定律进行计算：σ实=E ε实E 为刚梁的弹性模量，ε实是通过电测法用电阻应变仪测得的应变值。

四、电测法基本原理1、电阻应变法工作原理电测法即电阻应变测试方法是根据应变应力关系，确定构件表面应力状态的一种实验应力分析法。

将应变片紧紧粘贴在被测构件上，连接导线接到电桥接线端子上 当构件受力 构件产生应变 应变片电阻值随之变化 应变仪内部的惠斯登电桥将电阻值的变化转变成正比的电压信号电阻应变仪内部的放大、相敏、检波电路转换显示器读出应变量。

2、电阻应变片1）电阻应变片的组成由敏感栅、引线、基底、盖层和粘结剂组成，其构造简图如图5—2所示。

敏感栅能把构件表面的应变转换为电阻相对变化。

由于它非常敏感，故称为敏感栅。

它用厚度为0.002~0.005mm的铜合金或铬合金的金属箔，采用刻图、制版、光刻及腐蚀等工艺过程制成，简称箔式应变。

它粘贴牢固、散热性能好、疲劳寿命长，并能较好的反映构件表面的变形，使测量精度较高。

在各测量领域得到广泛的应用。

图5—2 电阻应变片构造简图2）电阻应变片种类电阻应变片按敏感栅的结构形状可分为：单轴应变片：单轴应变片一般是指具有一个敏感栅的应变片。

纯弯曲梁正应力实验报告数据纯弯曲梁正应力实验报告数据引言：纯弯曲梁正应力实验是结构力学实验中的一项重要内容，通过对材料的弯曲变形进行测试，可以得到材料在不同载荷下的正应力分布情况。

本文将介绍一项纯弯曲梁正应力实验的数据结果，并对实验结果进行分析和讨论。

实验装置与方法：本次实验使用了一台万能材料试验机，悬臂梁的试件采用了标准的矩形截面，材料为钢。

实验过程中，通过加载试件的两端，使其产生弯曲变形，并通过应变计和测力计等传感器测量试件在不同载荷下的应变和力的变化。

实验结果：在不同的载荷下，测得悬臂梁试件的应变和力的变化数据如下：载荷（N）应变（με）力（N）100 500 10200 1000 20300 1500 30400 2000 40500 2500 50数据分析与讨论：通过对实验结果的分析，可以得到以下几个方面的结论：1. 应变与载荷的关系：从实验数据可以看出，应变随着载荷的增加而线性增加。

这是由于在纯弯曲梁实验中，试件的上表面受到拉应力，下表面受到压应力，而应变计测量的是试件的表面应变，因此随着载荷的增加，试件的弯曲变形增大，表面应变也相应增加。

2. 力与载荷的关系：实验数据表明，力与载荷之间呈线性关系，即力随着载荷的增加而增加。

这是因为在纯弯曲梁实验中，试件受到的弯曲力矩与载荷成正比，而力是力矩除以试件的截面积，因此力与载荷之间呈线性关系。

3. 正应力分布：根据弯曲梁的受力分析理论，试件上表面受到拉应力，下表面受到压应力。

通过实验数据可以得到，试件上表面的正应力随着载荷的增加而增大，而下表面的正应力随着载荷的增加而减小。

这与弯曲梁的受力分布规律一致。

结论：通过纯弯曲梁正应力实验的数据分析与讨论，可以得出以下结论：1. 在纯弯曲梁实验中，应变与载荷呈线性关系，力与载荷呈线性关系；2. 试件上表面的正应力随着载荷的增加而增大，下表面的正应力随着载荷的增加而减小。

这些结论对于理解材料在弯曲变形下的应力分布规律具有重要意义，对于结构设计和工程实践具有指导作用。

纯弯曲梁的正应力电测实验一、实验目的1．用电测法测量单一材料的矩形截面梁在纯弯曲状态时其横截面上正应力的大小及分布规律，并与理论计算值比较，从而验证梁的弯曲正应力理论公式。

2．初步掌握电测法原理和静态电阻应变仪的使用方法。

二、实验装置和仪器1．纯弯曲实验装置本实验采用低碳钢或中碳钢制成的矩形截面梁，测试其正应力分布规律的实验装置如图20（a）所示，所加的砝码重量通过杠杆以一定的放大比例作用于加载辅梁的中央，设作用于辅梁中央的载荷为F，由于载荷对称，支承条件对称，则通过两个挂杆作用于待测梁上C、D处的载荷各为F/2。

由待测梁的内力图可知CD段上的剪力Q=0，弯矩为一常量M=2aF ，即梁的CD段处于纯弯曲状态。

图20 弯曲正应力实验装置及试样贴片位置图2．静态电阻应变仪3．游标卡尺、钢直尺三、实验原理由于矩形截面梁的CD段处于纯弯曲状态，当梁发生变形其横截面保持平面的假设成立，又可将梁视作由一层一层的纵向纤维叠合而成且假设纵向纤维间无挤压作用，此时纯弯曲梁上的各点处于单向应力状态，且弯曲正应力的方向平行于梁的轴线方向，所以若要测量纯弯曲状态下梁的横截面上的正应力的分布规律，可在梁的CD段任一截面上沿不同高度处平行于梁的轴线方向布设若干枚电阻应变计，为简便计算，本实验的布片方案如图20（b）所示，一枚布设在梁的中性层上，其余四枚分别布设在距中性层h/4或h/2处（h 为梁矩形截面的高度），此外还布设了一枚温度补偿片。

当梁受载后，电阻应变计随梁的弯曲变形而产生伸长或缩短，使自身的电阻改变。

通过力学量的电测法原理，利用电阻应变仪即可测出梁横截面上各测点的应变值ε实。

由于本实验梁的变形控制在线弹性范围内，所以依据单向虎克定律即可求解相应各测点的应力值，即σ实=E ·ε实，E 为梁材料的弹性模量。

实验采用“等增量法”加载，即每增加等量的载荷ΔF ，测定一次各点相应的应变增量Δε实，并观察各点应变增量的线性程度。

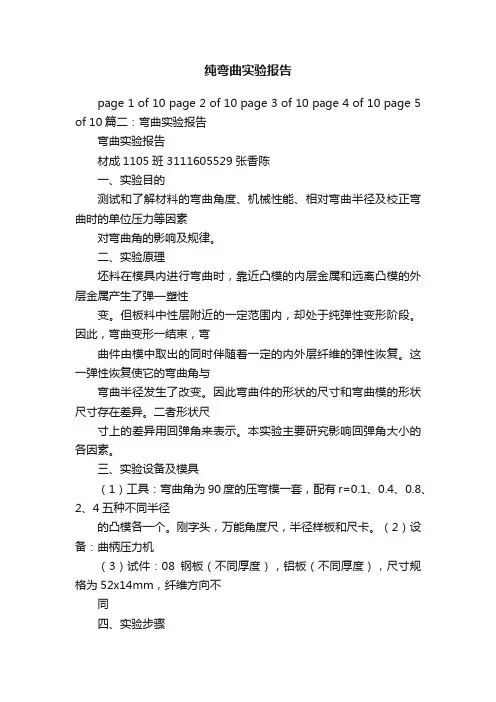

纯弯曲实验报告page 1 of 10 page 2 of 10 page 3 of 10 page 4 of 10 page 5 of 10篇二：弯曲实验报告弯曲实验报告材成1105班 3111605529 张香陈一、实验目的测试和了解材料的弯曲角度、机械性能、相对弯曲半径及校正弯曲时的单位压力等因素对弯曲角的影响及规律。

二、实验原理坯料在模具内进行弯曲时，靠近凸模的内层金属和远离凸模的外层金属产生了弹—塑性变。

但板料中性层附近的一定范围内，却处于纯弹性变形阶段。

因此，弯曲变形一结束，弯曲件由模中取出的同时伴随着一定的内外层纤维的弹性恢复。

这一弹性恢复使它的弯曲角与弯曲半径发生了改变。

因此弯曲件的形状的尺寸和弯曲模的形状尺寸存在差异。

二者形状尺寸上的差异用回弹角来表示。

本实验主要研究影响回弹角大小的各因素。

三、实验设备及模具（1）工具：弯曲角为90度的压弯模一套，配有r=0.1、0.4、0.8、2、4五种不同半径的凸模各一个。

刚字头，万能角度尺，半径样板和尺卡。

（2）设备：曲柄压力机（3）试件：08钢板（不同厚度），铝板（不同厚度），尺寸规格为52x14mm，纤维方向不同四、实验步骤1.研究弯曲件材料的机械性能，弯曲角度和相对弯曲半径等回弹角度的影响。

实验时利用90度弯曲角度分别配有五种不同的弯曲半径的弯模，对尺寸规格相同的试件进行弯曲，并和不同的弯曲半径各压制多件。

对不同弯曲半径的试件压成后需要打上字头0.1、0.4、0.8、2、4等，以示区别。

最后，按下表要求测量和计算。

填写好各项内容。

五、数据处理（t/mm）试件尺寸：52x14mm弯曲后的试样如下图所示δθ=f(r凸/t)曲线如下图所示分析讨论：分析相对弯曲半径，弯曲角度及材料机械性能对回弹角的影响。

答：相对弯曲半径越小，弯曲的变形程度越大，塑性变形在总变形中所占比重越大，因此卸载后回弹随相对弯曲半径的减小而减小，因而回弹越小。

相对弯曲半径越大，弯曲的变形程度越小，但材料断面中心部分会出现很大的弹性区，因而回弹越大；弯曲角度越大，表明变形区的长度越长，故回弹的积累值越大，其回弹角越大；材料的屈模比越大，则回弹越大。

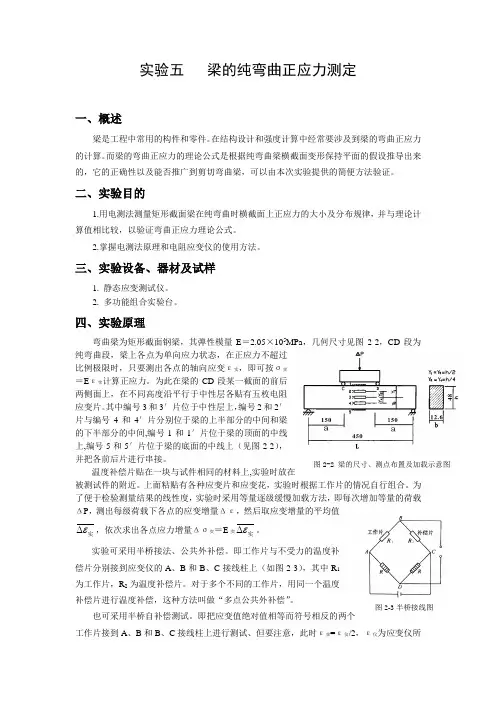

图2-2 梁的尺寸、测点布置及加载示意图图2-3半桥接线图 实验五 梁的纯弯曲正应力测定一、概述梁是工程中常用的构件和零件。

在结构设计和强度计算中经常要涉及到梁的弯曲正应力的计算。

而梁的弯曲正应力的理论公式是根据纯弯曲梁横截面变形保持平面的假设推导出来的，它的正确性以及能否推广到剪切弯曲梁，可以由本次实验提供的简便方法验证。

二、实验目的1.用电测法测量矩形截面梁在纯弯曲时横截面上正应力的大小及分布规律，并与理论计算值相比较，以验证弯曲正应力理论公式。

2.掌握电测法原理和电阻应变仪的使用方法。

三、实验设备、器材及试样1. 静态应变测试仪。

2. 多功能组合实验台。

四、实验原理弯曲梁为矩形截面钢梁，其弹性模量E ＝2.05×105MPa ，几何尺寸见图2-2，CD 段为纯弯曲段，梁上各点为单向应力状态，在正应力不超过比例极限时，只要测出各点的轴向应变ε实，即可按σ实＝E ε实计算正应力。

为此在梁的CD 段某一截面的前后两侧面上，在不同高度沿平行于中性层各贴有五枚电阻应变片。

其中编号3和3′片位于中性层上，编号2和2′片与编号4和4′片分别位于梁的上半部分的中间和梁的下半部分的中间,编号1和1′片位于梁的顶面的中线上,编号5和5′片位于梁的底面的中线上（见图2-2），并把各前后片进行串接。

温度补偿片贴在一块与试件相同的材料上,实验时放在被测试件的附近。

上面粘贴有各种应变片和应变花，实验时根据工作片的情况自行组合。

为了便于检验测量结果的线性度，实验时采用等量逐级缓慢加载方法，即每次增加等量的荷载ΔP ，测出每级荷载下各点的应变增量Δε，然后取应变增量的平均值实ε∆，依次求出各点应力增量Δσ实＝E 实实ε∆。

实验可采用半桥接法、公共外补偿。

即工作片与不受力的温度补偿片分别接到应变仪的A 、B 和B 、C 接线柱上（如图2-3），其中R 1为工作片，R 2为温度补偿片。

对于多个不同的工作片，用同一个温度补偿片进行温度补偿，这种方法叫做“多点公共外补偿”。

74实验四 纯弯曲梁正应力实验一、实验目的1、测定矩形截面梁在纯弯曲时的正应力分布规律，并验证弯曲正应力公式的正确性；2、学习多点静态应变测量方法。

二、仪器设备1、纯弯曲梁实验装置；2、YD-88型数字式电阻应变仪；3、游标卡尺。

三、试件制备与实验装置1、试件制备本实验采用金属材料矩形截面梁为实验对象。

为了测量梁横截面上正应力的大小和它沿梁高度的分布规律，在梁的纯弯段某一截面处，中性轴和以其为对称轴的上下1/4点、梁顶、梁底等5个测点沿高度方向均匀粘贴了五片轴向的应变计（如图4-4-1），梁弯曲后，其纵向应变可通过应变仪测定。

图4-4-12、实验装置如图4-4-2和图4-4-3所示，将矩形截面梁安装在纯弯曲梁实验装置上，逆时针转动实验装置前端的加载手轮，梁即产生弯曲变形。

从梁的内力图可以发现：梁的CD 段承受的剪力为0，弯矩为一常数，处于“纯弯曲”状态，且弯矩值M=21P •a ，弯曲正应力公式 σ=z yI ⋅M可变换为σ=y az⋅P ⋅I 2图4-4-2图4-4-37576四、实验原理实验时，通过转动手轮给梁施加载荷，各测点的应变值可由数字式电阻应变仪测量。

根据单向胡克定律即可求得σi 实=E ·εi 实(i=1,2,3,6,7)为了验证弯曲正应力公式σ=z y I ⋅M 或σ=y az⋅P ⋅I 2的正确性，首先要验证两个线性关系，即σ∝y 和σ∝P 是否成立:1、检查每级载荷下实测的应力分布曲线，如果正应力沿梁截面高度的分布是呈直线的，则说明σ∝y 成立；2、由于实验采用增量法加载，且载荷按等量逐级增加。

因此，每增加一级载荷，测量各测点相应的应变一次，并计算其应变增量，如果各测点的应变增量也大致相等，则说明σ∝P 成立。

最后，将实测值与理论值相比较，进一步可验证公式的正确性。

五、实验步骤1、试件准备用游标卡尺测量梁的截面尺寸（一般由实验室老师预先完成），记录其数值大小；将梁正确地放置在实验架上，保证其受力仅发生平面弯曲，注意将传感器下部的加力压杆对准加力点的缺口，然后打开实验架上测力仪背面的电源开关；2、应变仪的准备 a.测量电桥连接：图4-4-4如图4-4-4，为了简化测量电桥的连接，将梁上5个测点的应变计引出导线各取出其中一根并联成一根总的引出导线，并以不同于其他引出导线的颜色区别，所以，测量导线由原来的10根缩减为6根，连接测量电桥时，将颜色相同的具有编号1、2、3、6、7的五根线分别连接在仪器后面板上五个不同通道的A号接线孔内，并将具有特殊颜色的总引出导线连接在仪器后面板上的“公共补偿片BC”位置的B号接线孔内。

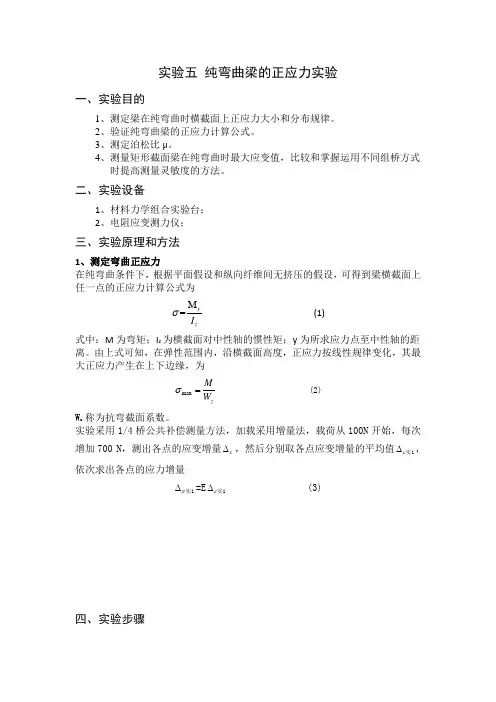

实验五 纯弯曲梁的正应力实验一、实验目的1、测定梁在纯弯曲时横截面上正应力大小和分布规律。

2、验证纯弯曲梁的正应力计算公式。

3、测定泊松比μ。

4、测量矩形截面梁在纯弯曲时最大应变值，比较和掌握运用不同组桥方式时提高测量灵敏度的方法。

二、实验设备1、材料力学组合实验台；2、电阻应变测力仪；三、实验原理和方法1、测定弯曲正应力 在纯弯曲条件下，根据平面假设和纵向纤维间无挤压的假设，可得到梁横截面上任一点的正应力计算公式为M =y zI σ (1)式中：M 为弯矩；I z 为横截面对中性轴的惯性矩；y 为所求应力点至中性轴的距离。

由上式可知，在弹性范围内，沿横截面高度，正应力按线性规律变化，其最大正应力产生在上下边缘，为max zMW σ=(2) W z 称为抗弯截面系数。

实验采用1/4桥公共补偿测量方法，加载采用增量法，载荷从100N 开始，每次增加700 N ，测出各点的应变增量ε∆，然后分别取各点应变增量的平均值ε∆实i ,依次求出各点的应力增量σ∆实i =E ε∆实i (3)四、实验步骤1．设计好本实验所需的数据表格；2．测量矩形截面梁的宽度b 和高度h 、载荷作用点到梁支点距离a 及各应变片到中性层的距离y i.3．拟定加载方案。

根据实验要求适当选取初载0100F N =，然后按照步长700N 分级加载，加到最大的载荷max 3600F N =。

4.根据加载方案，调整好实验加载装置。

5.按照实验要求接线（1/4桥），调整好电阻应变仪，检查整个系统是否处于正常工作状态；5．加载。

用均匀慢速加载至初载荷0100F N =，记下各点电阻应变仪得初读数，然后按照步长700F N ∆=分级加载，依次记录各点电阻应变片的应变度数，直到3600N 为止；6．完成全部试验内容后，卸掉载荷，关闭电源，整理所用仪器、设备，清理实验现场，将所有仪器设备复原。

五、实验结果处理1、 基本参数L=670 a=160 y 1=12.5 y 2=25 k=2.18 b=20 h=50 E=206Gpa2、原始数据在不同载荷作用下，六个应变片输出应变读数如表（a ）所示。

纯弯曲梁的正应力电测实验一、实验目的1．用电测法测量单一材料的矩形截面梁在纯弯曲状态时其横截面上正应力的大小及分布规律，并与理论计算值比较，从而验证梁的弯曲正应力理论公式。

2．初步掌握电测法原理和静态电阻应变仪的使用方法。

二、实验装置和仪器1．纯弯曲实验装置本实验采用低碳钢或中碳钢制成的矩形截面梁，测试其正应力分布规律的实验装置如图20（a）所示，所加的砝码重量通过杠杆以一定的放大比例作用于加载辅梁的中央，设作用于辅梁中央的载荷为F，由于载荷对称，支承条件对称，则通过两个挂杆作用于待测梁上C、D处的载荷各为F/2。

由待测梁的内力图可知CD段上的剪力Q=0，弯矩为一常量M=2aF ，即梁的CD段处于纯弯曲状态。

图20 弯曲正应力实验装置及试样贴片位置图2．静态电阻应变仪3．游标卡尺、钢直尺三、实验原理由于矩形截面梁的CD段处于纯弯曲状态，当梁发生变形其横截面保持平面的假设成立，又可将梁视作由一层一层的纵向纤维叠合而成且假设纵向纤维间无挤压作用，此时纯弯曲梁上的各点处于单向应力状态，且弯曲正应力的方向平行于梁的轴线方向，所以若要测量纯弯曲状态下梁的横截面上的正应力的分布规律，可在梁的CD段任一截面上沿不同高度处平行于梁的轴线方向布设若干枚电阻应变计，为简便计算，本实验的布片方案如图20（b）所示，一枚布设在梁的中性层上，其余四枚分别布设在距中性层h/4或h/2处（h 为梁矩形截面的高度），此外还布设了一枚温度补偿片。

当梁受载后，电阻应变计随梁的弯曲变形而产生伸长或缩短，使自身的电阻改变。

通过力学量的电测法原理，利用电阻应变仪即可测出梁横截面上各测点的应变值ε实。

由于本实验梁的变形控制在线弹性范围内，所以依据单向虎克定律即可求解相应各测点的应力值，即σ实=E ·ε实，E 为梁材料的弹性模量。

实验采用“等增量法”加载，即每增加等量的载荷ΔF ，测定一次各点相应的应变增量Δε实，并观察各点应变增量的线性程度。

姓名：班级：学号：实验报告纯弯曲梁的正应力实验一、实验目的：1.测定梁在纯弯曲时横截面上正应力大小和分布规律2.验证纯弯曲梁的正应力公式二、实验设备及工具：1.材料力学多功能试验台中的纯弯曲梁实验装置2.数字测力仪、电阻应变仪三、实验原理及方法：在纯弯曲条件下，根据平面假设和纵向纤维间无挤压的假设，可得到梁横截面上任意一点的正应力，计算公式：σ=My/I z为测量梁横截面上的正应力分布规律，在梁的弯曲段沿梁侧面不同高度，平行于轴线贴有应变片。

贴法：中性层一片，中性层上下1/4梁高处各一片，梁上下两侧各一片，共计五片。

采用增量法加载，每增加等量荷载△P（500N）测出各点的应变增量△ε，求的各点应变增量的平均值△ε实i，从而求出应力增量：σ实i=E△ε实i将实验应力值与理论应力值进行比较，已验证弯曲正应力公式。

四、原始数据：五、实验步骤：1.打开应变仪、测力仪电源开关2.连接应变仪上电桥的连线，确定第一测点到第五测点在电桥通道上的序号。

3. 检查测力仪，选择力值加载单位N或kg，按动按键直至显示N上的红灯亮起。

按清零键，使测力计显示零。

4.应变仪调零。

按下“自动平衡”键，使应变仪显示为零。

5.转动手轮，按铭牌指示加载，加力的学生要缓慢匀速加载，到测力计上显示500N，读数的学生读下5个测点的应变值，（注意记录下正、负号）。

用应变仪右下角的通道切换键来显示第5测点的读数。

以后，加力每次500N，到3000N 为止。

6.读完3000N应变读数后，卸下载荷，关闭电源。

六、实验结果及处理：1.各点实验应力值计算根据上表数据求得应变增量平均值△εPi，带入胡克定律计算各点实验值：σ实i=E△εPi×10-62.各点理论应力值计算载荷增量△P=500N弯矩增量△M=△P/2×a应力理论值计算σ理i=∆M∙YiI z（验证的就是它）3.绘出实验应力值和理论应力值的分布图以横坐标表示各测点的应力σ实和σ理，以纵坐标表示各测点距梁中性层的位置。

梁的纯弯曲正应力实验电测法是应力应变测量最常用的方法，其方法简便，技术成熟，已经成为工程中不可缺少的测量手段。

纯弯曲时正应力在横截面上线性分布，是弯曲中最简单的应力情况。

用电测法测定纯弯曲梁上的正应力，不仅可以验证材料力学理论，也可以熟悉电测法测量的原理、操作方法和注意的问题，为复杂的实验应力分析打下基础。

一、预习要求1、YJ —5电阻应变仪测量前如何进行预调平衡？2、采用半桥接法进行弯曲正应力测量时，如何进行温度补偿？说明原理。

二、 实验目的1、初步掌握电测应力分析方法，学习电测接线方法、仪器调试使用方法。

2、测定梁在纯弯曲下的弯曲正应力及分布规律，验证理论公式。

三、实验设备1、纯弯曲正应力试验台。

2、电阻应变仪及预调平衡箱。

3、矩形截面钢梁。

四、实验原理及方法纯弯曲梁如图1a 所示。

在载荷P 作用下，梁的CD 段为纯弯曲变形。

沿梁横截 面的高度方向每隔4h高度粘贴平行于轴线的测量应变片，共五片，其中第三片在中性层 上。

另外在梁外安置温度补偿块，其上贴一公共温度补偿应变片。

每一测量应变片与公共温度补偿片按图1b 接法接为半桥测量系统。

梁受到P 力作用后，产生弯曲变形。

通过电阻应变仪测出载荷作用下五个点处的应变，由于是单向拉压变形，由虎克定律εσE =即可算出各点的应力值。

另一方面，由弯曲正应力理论公式zI My=σ，可算出各点的应力理论值。

于是可将实测值和理论值进行比较，验证理论公式的正确性。

实验时，载荷由砝码经过20倍杠杆放大施加。

加载分四级，每增加一个砝码，产生P力的增量ΔP。

每加一级后测出五个点的应变，最后取力和应变的增量平均值计算理论值和实验值。

该实验也可用万能试验机加载进行测量。

五、实验步骤1、检查调整纯弯曲梁、电阻应变仪，使各部件和旋钮在正确位置，并打开应变仪进行预热。

2、接桥练习。

参照表1组桥，每种方式下按应变仪的使用方法进行预调平衡，平衡后加一个砝码读取应变。

读数方法为，当加载后应变仪的指针发生偏转，根据应变的大小选择并调节微调、中调、粗调读数盘使电表指针回零，这时各读数盘所指读数的代数和即是所测点的应变值。

实验二：梁的纯弯曲正应力试验一、实验目的1、测定矩形截面梁在只受弯矩作用的条件下，横截面上正应力的大小随高度变化的分布规律，并与理论值进行比较，以验证平面假设的正确性，即横截面上正应力的大小沿高度线性分布。

2、学习多点静态应变测量方法。

二：实验仪器与设备:①贴有电阻应变片的矩形截面钢梁实验装置 1台②DH3818静态应变测试仪 1件三、实验原理（1）受力图主梁材料为钢梁，矩形截面，弹性模量E=210GPa,高度h=40.0mm，宽度b=15.2mm。

旋动转轮进行加载，压力器借助于下面辅助梁和拉杆（对称分布）的传递，分解为大小相等的两个集中力分别作用于主梁的C、D截面。

对主梁进行受力分析，得到其受力简图，如图1所示。

（2）力图分析主梁的受力特点，进行求解并画出其力图，我们得到CD段上的剪力为零，而弯矩则为常值，因此主梁的CD段按理论描述，处于纯弯曲状态。

主梁的力简图，如图2所示。

Page 1 of 10（3）弯曲变形效果图（纵向剖面）（4）理论正应力根据矩形截面梁受纯弯矩作用时，对其变形效果所作的平面假设，即横截面上只有正应力，而没有切应力（或0=τ），得到主梁纯弯曲CD 段横截面上任一高度处正应力的理论计算公式为zii I y M =理论σ其中，M 为CD 段的截面弯矩（常值），z I 为惯性矩，iy 为所求点至中性轴的距离。

（5）实测正应力 测量时，在主梁的纯弯曲CD 段上取5个不同的等分高度处（1、2、3、4、5），沿着与梁的纵向轴线平行的方向粘贴5个电阻应变片，如图4所示。

在矩形截面梁上粘贴上如图5.3所示的2组电阻应变片，应变片1－5分别贴在横力弯曲区，6－10贴在纯弯曲区，同一组应变片之间的间隔距离相等。

Page 2 of 10Page 3 of 10Page 4 of 10Page 5 of 10Page 6 of 10Page 7 of 10b.σ–P曲线图的值为横坐标，P的值为纵坐标，将各点的实测应力在σ–P坐标系中，以σi实值分别绘出，然后进行曲线拟合，这样就得到了纯弯梁横截面上各点在不同载荷下的5条正应力分布曲线。
