纯弯曲梁的正应力实验.

实验二、纯弯曲梁正应力电测实验一、 实验目的1、 电测法测定纯弯曲梁正应力分布规律。

2、验证纯弯曲梁正应力计算公式。

二、 实验装置与仪器1、 纯弯曲梁实验装置。

2、 数字式电阻应变仪。

三、 实验装置与实验原理1、实验装置弯曲梁试验装置如图1所示。

它有弯曲梁1，定位板2，支座3，试验机架4，加载系统5，两端带万向接头的加载杆6，加载压头（包括φ16钢珠）7，加载横梁8，载荷传感器9和测力仪10等组成。

该装置有已粘贴好应变片的钢梁（其弹性模量2210m GNE =）用来完成纯弯曲梁正应变分布规律试验。

纯弯曲梁正应变分布规律试验纯弯曲梁受力状态及有关尺寸见图2。

图 2在梁的纯弯曲段内已粘贴好两组应变片，每组8片，分别为1～8号片和1*～8*号片，各片距中心层的距离在图3中已标出。

当梁受力变形后，可由应变仪测出每片应变片产生的应变，这样就可得到实测的沿梁横截面高度的正应变分布规律。

根据材料力学中纯弯曲梁的平面假设，沿梁横截面高度的正应变分布规律应当是直线。

另外材料力学中还假设梁在纯弯曲段内是单向应力状态，为此，我们在梁的下表面粘贴有与7号片和7*号片垂直的8号片和8*号片，当梁受力变形后，可测得8ε和*8ε，根 据泊松比纵横εεμ=，可由78εε或**78εε计算得到 'μ，若'μ近似等于μ时，则证明梁纯弯曲段内近似于单向应力状态。

2、实验原理梁的纯弯曲段内，每片应变片所处状态是单向应力状态。

根据单向应力状态的虎克定律：σ = E ε可以计算出梁的纯弯曲段内每片应变片所处的应力。

注：该装置只允许加4KN 载荷，超载会损坏传感器。

梁的弯曲正应力电测实验梁的弯曲正应力电测实验1、纯弯曲梁有关尺寸：弯曲梁截面宽度 b=20mm, 高度 h=40mm, 载荷作用点到梁支点距离a=150mm 。

E=210GPa。

2、本实验采用公共接线法，即梁上应变片已按公共线接法引出9根导线，其中一根特殊颜色导线为公共线，见下图1。

图一3、如图二，将应变片公共引线接至应变仪第一排的任一通道上，其它按相应序号接至第二排各通道上，补偿片接法选半桥。

4、调零。

打开纯弯曲梁实验装置电源开关，转动加载手柄1，当测力仪2显示 -0.5KN即F0=0.500KN。

电桥粗调平衡：打开应变仪电源开关，仪器将自动逐点将电桥预调平衡；电桥细调平衡：按下静态应变测试仪操作面板数字“1”，再按“确定”，然后按“平衡”，如显示屏显示为“0”，则说明调零成功，如果不为“0”，找老师处理。

依次类推，逐点（2，3，4。

8，11，12，。

18）将电桥预调平衡。

5、逐级加载。

继续转动手柄1，当测力仪2显示1.5KN，即F1=1.500KN（150Kg），按下静态应变测试仪操作面板数字“1”，再按“确定”，显示屏上将显示该点应变。

依次类推，逐点测出各点应变。

分别加F2=2.500KN， F3=3.500KN， F4=4.500KN，逐点测出各点应变。

图二6、卸荷至0.500KN，重复实验步骤4-5，测第二次数据。

7、本实验重复2次。

8、实验结束，关闭电源，拆除接线，整理实验现场。

平面纯弯曲梁横截面上的正应力纯弯曲是指梁段的各个横截面上只有弯矩而无剪力，如图中CD段梁。

实验现象分析：横向线变形后仍保持为直线，只是它们相对旋转了一个角度，但仍与纵向线成正交。

各纵向线变形后仍保持平行，但由直变弯；梁凹侧的纵向线缩短，凸侧纵向线伸长；对应纵向线缩短区域的横截面变宽，纵向线伸长区域的横截面变窄。

根据上述现象，由材料的均匀连续性假设设想梁内部的变形也与表面变形相应，因而可作如下假设：平面假设——由现象推测，梁弯曲变形后，其横截面仍保持为平面，且仍与弯曲后的纵线正交，这就是梁弯曲变形后的平面假设。

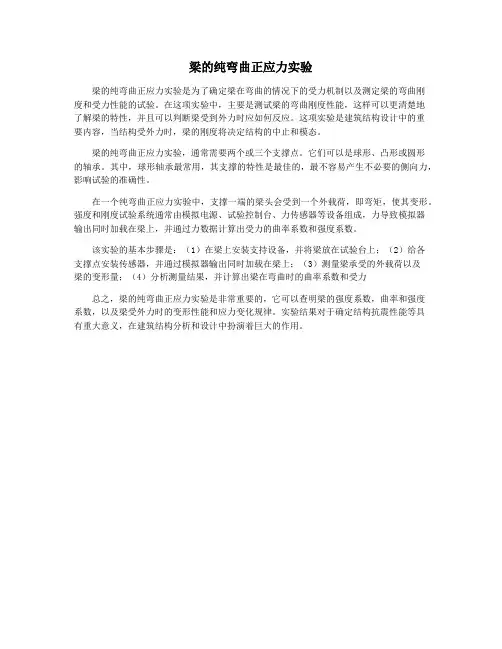

梁的纯弯曲正应力实验
梁的纯弯曲正应力实验是为了确定梁在弯曲的情况下的受力机制以及测定梁的弯曲刚
度和受力性能的试验。

在这项实验中，主要是测试梁的弯曲刚度性能，这样可以更清楚地
了解梁的特性，并且可以判断梁受到外力时应如何反应。

这项实验是建筑结构设计中的重
要内容，当结构受外力时，梁的刚度将决定结构的中止和模态。

梁的纯弯曲正应力实验，通常需要两个或三个支撑点。

它们可以是球形、凸形或圆形
的轴承。

其中，球形轴承最常用，其支撑的特性是最佳的，最不容易产生不必要的侧向力，影响试验的准确性。

在一个纯弯曲正应力实验中，支撑一端的梁头会受到一个外载荷，即弯矩，使其变形。

强度和刚度试验系统通常由模拟电源、试验控制台、力传感器等设备组成，力导致模拟器
输出同时加载在梁上，并通过力数据计算出受力的曲率系数和强度系数。

该实验的基本步骤是：（1）在梁上安装支持设备，并将梁放在试验台上；（2）给各
支撑点安装传感器，并通过模拟器输出同时加载在梁上；（3）测量梁承受的外载荷以及
梁的变形量；（4）分析测量结果，并计算出梁在弯曲时的曲率系数和受力
总之，梁的纯弯曲正应力实验是非常重要的，它可以查明梁的强度系数，曲率和强度
系数，以及梁受外力时的变形性能和应力变化规律。

实验结果对于确定结构抗震性能等具
有重大意义，在建筑结构分析和设计中扮演着巨大的作用。

实验五 纯弯曲梁正应力实验一、试验目的1、熟悉电测法的基本原理。

2、进一步学会静态电阻应变仪的使用。

3、用电测法测定钢梁纯弯曲时危险截面沿高度分布各点的应力值。

二、试验装置1、材料力学多功能实验装置2、CM-1C 型静态数字应变仪三、试验原理本试验装置采用低碳钢矩形截面梁，为防止生锈将钢梁进行电镀。

矩形截面钢梁架在两支座上，加载荷时，钢梁中段产生纯弯曲变形最大，是此钢梁最危险的截面。

为了解中段危险截面纯弯曲梁应力沿高度方向分布情况，采用电测法测出加载时钢梁表面沿高度方向的应变情况，再由σ实=E ε实得到应力的大小。

试验前在钢梁上粘贴5片应变片见图5—1，各应变片的间距为4h，即把钢梁4等分。

在钢梁最外侧不受力处粘贴一片R 6作为温度补偿片。

图5—1 试验装置示意图对于纯弯曲梁，假设纵向纤维仅受单向拉伸或压缩，因此在起正应力不超过比例极限时，可根据虎克定律进行计算：σ实=E ε实E 为刚梁的弹性模量，ε实是通过电测法用电阻应变仪测得的应变值。

四、电测法基本原理1、电阻应变法工作原理电测法即电阻应变测试方法是根据应变应力关系，确定构件表面应力状态的一种实验应力分析法。

将应变片紧紧粘贴在被测构件上，连接导线接到电桥接线端子上 当构件受力 构件产生应变 应变片电阻值随之变化 应变仪内部的惠斯登电桥将电阻值的变化转变成正比的电压信号电阻应变仪内部的放大、相敏、检波电路转换显示器读出应变量。

2、电阻应变片1）电阻应变片的组成由敏感栅、引线、基底、盖层和粘结剂组成，其构造简图如图5—2所示。

敏感栅能把构件表面的应变转换为电阻相对变化。

由于它非常敏感，故称为敏感栅。

它用厚度为0.002~0.005mm的铜合金或铬合金的金属箔，采用刻图、制版、光刻及腐蚀等工艺过程制成，简称箔式应变。

它粘贴牢固、散热性能好、疲劳寿命长，并能较好的反映构件表面的变形，使测量精度较高。

在各测量领域得到广泛的应用。

图5—2 电阻应变片构造简图2）电阻应变片种类电阻应变片按敏感栅的结构形状可分为：单轴应变片：单轴应变片一般是指具有一个敏感栅的应变片。

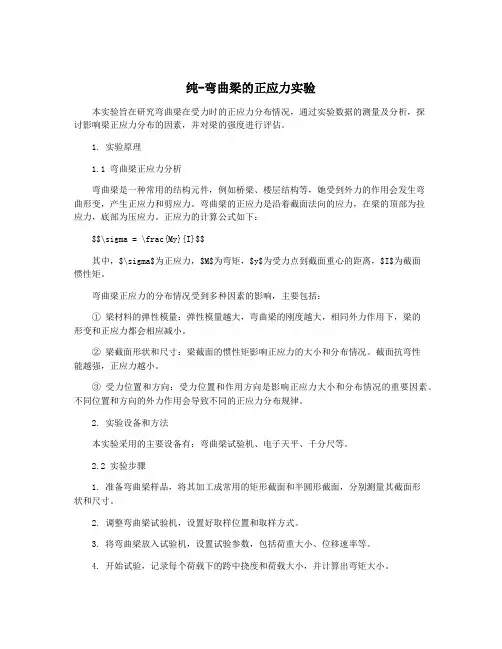

纯-弯曲梁的正应力实验本实验旨在研究弯曲梁在受力时的正应力分布情况，通过实验数据的测量及分析，探讨影响梁正应力分布的因素，并对梁的强度进行评估。

1. 实验原理1.1 弯曲梁正应力分析弯曲梁是一种常用的结构元件，例如桥梁、楼层结构等，她受到外力的作用会发生弯曲形变，产生正应力和剪应力。

弯曲梁的正应力是沿着截面法向的应力，在梁的顶部为拉应力，底部为压应力。

正应力的计算公式如下：$$\sigma = \frac{My}{I}$$其中，$\sigma$为正应力，$M$为弯矩，$y$为受力点到截面重心的距离，$I$为截面惯性矩。

弯曲梁正应力的分布情况受到多种因素的影响，主要包括：① 梁材料的弹性模量：弹性模量越大，弯曲梁的刚度越大，相同外力作用下，梁的形变和正应力都会相应减小。

② 梁截面形状和尺寸：梁截面的惯性矩影响正应力的大小和分布情况。

截面抗弯性能越强，正应力越小。

③ 受力位置和方向：受力位置和作用方向是影响正应力大小和分布情况的重要因素。

不同位置和方向的外力作用会导致不同的正应力分布规律。

2. 实验设备和方法本实验采用的主要设备有：弯曲梁试验机、电子天平、千分尺等。

2.2 实验步骤1. 准备弯曲梁样品，将其加工成常用的矩形截面和半圆形截面，分别测量其截面形状和尺寸。

2. 调整弯曲梁试验机，设置好取样位置和取样方式。

3. 将弯曲梁放入试验机，设置试验参数，包括荷重大小、位移速率等。

4. 开始试验，记录每个荷载下的跨中挠度和荷载大小，并计算出弯矩大小。

5. 在试验过程中，用电子天平测量梁的重量，并用千分尺对梁的跨中直径和截面高度进行测量，计算出截面惯性矩。

6. 根据测量数据，计算出每个荷载下的正应力，并绘制出正应力分布图。

3. 结果分析3.1 实验数据记录本实验用常见的矩形和半圆形弯曲梁进行了试验，记录了不同工况下的荷载和跨中挠度等数据。

根据数据计算得出弯矩以及正应力等数据，具体数据结果如下表：1. 矩形截面弯曲梁（1）弯曲梁在起始荷载下出现了微小的振动，但并未发生失稳。

梁纯弯曲正应力测定实验（一）实验目的*在承受纯弯曲的钢梁上，测取其横截面上各点的正应力，验证梁的正应力公式和观察应力的分布规律；*熟悉电测初步知识和测量方法。

（二）实验原理*试件、尺寸、设备——见系网页中“教学资源栏目”之“实验指导” *操作步骤、仪器使用（同上） （三）数据处理 *测量过程记录表*注：应力平均值（增量）计算：=E 理论值计算：zM yI σ∆⋅∆=，对应载荷增量∆F 所产生的弯矩：∆M=0.5∆F .a （四）思考题*弯曲正应力的大小与材料的弹性模量E 是否有关？*分析理论值计算与实验值产生的误差原因。

（列出可能的几种） *若在实验中出现与中性层对应的点的数值为“非零”，是什么原因？临床实验室定量测定室内质量控制一术语和定义1偏倚 bias试验结果偏离可接受参考值的系统偏离（带有正负号）。

2不精密度 imprecision一组重复测定结果的随机离散，其值由统计量定量表示为标准差或变异系数。

3质量控制quality control质量管理的一部分，致力于满足质量要求。

[GB/T 19000-2000，]4 质量控制策略 quality control strategy质控品种类、每种检测频次、放置的位置，以及用于质控数据解释和确定分析批是在控还是失控的规则。

5 随机误差 random error测量结果与在重复性条件下对同一被测量进行无限多次测量所得结果的平均值之差。

6 系统误差 systematic error在重复性条件下，对同一被测量进行无限多次测量所得结果的平均值与被测量的真值之差。

7 可报告范围 reportable range在仪器、试剂盒或系统的测定响应之间的关系,显示是有效的期间内试验值范围。

8 标准差 standard deviation观察值或测定结果中不精密度的统计度量。

变异性/离散的度量是总体方差的正平方根。

二质量控制的目的质量控制方法是用来监测检验方法的分析性能，警告检验人员存在的问题。

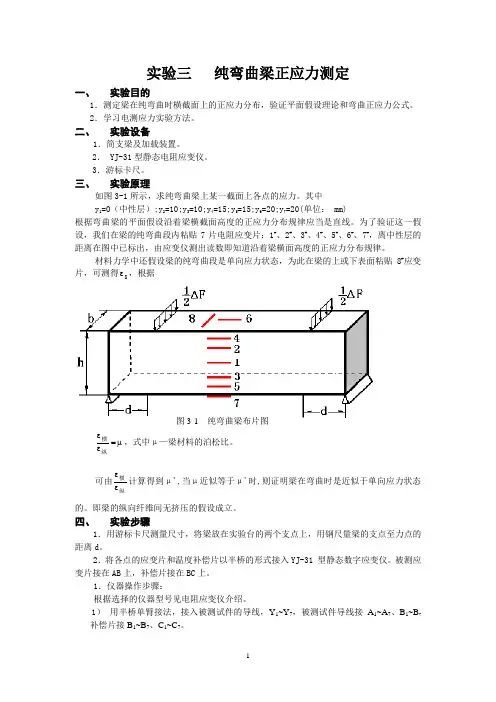

实验三 纯弯曲梁正应力测定一、 实验目的1．测定梁在纯弯曲时横截面上的正应力分布，验证平面假设理论和弯曲正应力公式。
