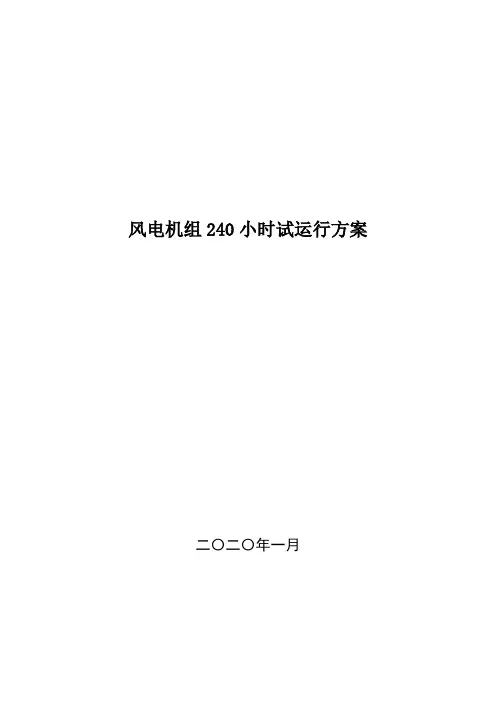

风电机组240小时试运行方案二〇二〇年一月风电机组240小时试运行方案一、概况设计年等效满负荷小时数为XXX小时，年上网电量XXX 万kW.h。
本期并网装机容量为XXMW，安装80台风力发电机组，单机容量为2500kW，当风速达到3m/s时，风机自动启动并网发电，风速达到9.3m/s时有功达到额定功率，风速超过切出风速22m/s时，风机自动脱离系统并可靠停机。
风机均由型号为9箱式变电站升压至35kV，经8回集电线路接入自建的110kV升压站，升压站通过3回110kV输电线路送入自建220kV汇集站,汇集站通过1回220kV输电线路并入电网。
续建项目80台风机，2019年6月5日首台机组并网发电，2019年8月1日80台风机全部并网发电。
二、机组试运行依据GB/T 20319-2006 《风电机组验收规范》GB 50300 《建筑工程施工质量验收统一标准》DL/T 666 《风力发电场运行规程》DL/T 5007 《电力建设施工及验收技术规程》DL/T 5191-2004 《风力发电场项目建设工程验收规程》《风力发电工程施工与验收》中国水利水电出版社Q/BYFD 205 0917—2018 《工程试运行管理办法》风电机组技术说明书、使用手册、操作手册、调试手册和维护手册风电机组主机订货合同中技术条款和有关明确的技术性能指标要求风电机组电气系统图纸与有关技术要求三、组织机构（一）试运行领导小组组长：XXX组员：XXX职责：1、指导组建试运行工作小组。
2、批准试运行总结报告。
3、对试运行期间出现的的重大问题进行决策。
4、授权工作小组办理相关签证手续。
（二）试运行工作小组组长：XXX组员：XXXXX职责：1、审核试运行条件落实情况。
2、审核风电机组运行分析报告。
3、审查试运行记录。
4、审核试运行总结报告，签署考核意见。
5、办理并签署预验收合格后的相关交接签证手续四、试运行工作流程1、由金风厂家向景峡风电项目现场提出预进入240小时试风机运行风机的数量、机位号的书面申请报告（见附录A）；2、由景峡风电项目现场和金风厂家共同对上述风机的调试和功能性试验报告进行审定和必要的现场检查，完成后由双方代表会签批准240小时试运行申请报告；3、由金风厂家负责240小时试运行工作，景峡风电项目现场监督；4、进入240小时试运行的风机编制一份240运行日志表，以风机中央监控系统的时间和事件记录为准，每24小时由双方进行签署（见附录C）。
国投云南风电有限公司风机240小时可靠性试运行验收管理办法第一章总则第一条当风机在现场安装调试完毕后，为满足风电场风机240小时可靠性试运行的验收要求，综合检验风电机组的安全性、功率特性、电能质量、可利用率和噪声水平，确保形成稳定生产能力，特制定本 240 小时可靠性试运行验收管理办法。
第二条风机 240 小时可靠性试运行验收是指风机在现场安装调试正常发电后，由供需双方联合进行，必要时可委托第三方进行的对风机的稳定性及其出力性能的检测工作。
第三条制定本管理办法的依据规范和标准《风机验收规范》 GB/T20319-2006《风机功率特性试验》 GB/T18451.2-2003《风机环境规范》 GB/T 14091-1993风力发电场项目建设工程验收规程DL/T 5191-2004风力发电工程施工与验收中国水利水电出版社《风电机组安装调试作业指导书汇编》《风电机组订货合同中的有关技术性能指标要求》《风机塔架及其基础设计图纸与有关规范》第四条本管理办法适用于国投云南风电有限公司风电场风机过 240 小时可靠性试运行验收考核工作。
现场试运行小组及验收工作组应按本规范的要求执行。
第二章组织机构及职能第五条风机 240 小时可靠性试运行验收小组由公司领导、技术部门、工程部、现场生产部门和风机厂家等相关人员组成。
组长由主管生产副总经理担任；副组长由技术部门、现场生产部门和工程管理部负责人担任；成员由风电场的运行检修工作人员、厂家的现场工作人员和工程管理部现场人员组成。
第六条组长的职责：负责组织和协调风机进行 240 小时可靠性试运行预验收的所有工作，组织各工作人员对工作所出现的问题进行解决，负责签署本次工作的所有重要文件等工作。
第七条副组长的职责：协助组长开展工作，负责工作人员的工作安排，对工作进行监督，负责整个工作阶段的人员和设备安全，负责对工作情况及工作中遇到的问题进行汇总及处理，保证机组安全和工作的顺利进行。
风力发电机组240小时试运行管理办法（试行）第一章总则第一条为确保风力发电机组在现场安装调试结束后的安全性、功率特性、电能质量、可利用率和噪声水平满足设计要求，并形成稳定的生产能力制定本管理办法。
第二条引用文件GB/T 20319-2006 风力发电机组验收规范GB 50300 建筑工程施工质量验收统一标准DL/T 666 风力发电场运行规程DL/T 5007 电力建设施工及验收技术规程DL/T 5191-2004 风力发电场项目建设工程验收规程风力发电工程施工与验收中国水利水电出版社风电机组技术说明书、使用手册、操作手册、调试手册和维护手册风电机组主机订货合同中明确的有关技术性能指标要求和试运行检查签署表风力发电机组电气系统图纸与有关技术要求第三条本规定适用于中系统所属风电项目的风机240小时试运行工作。
第二章试运行前的准备工作第四条风机厂家已按要求配备合适的维检车辆及常驻维检人员，现场维检人员数量及资质应满足要求。
第五条风机厂家向项目法人单位提出风机试运行申请，项目法人单位接收后组织安装单位、工程监理、风机厂家共同对风机进行现场检查和性能测试。
第六条现场检查项目应满足风机厂家技术要求和试运行检查签署表要求，包括但不限于以下项目：(一)风机外观检查，塔筒、机舱、风轮外表面应清洁完整，塔筒门、锁完整牢固；(二)风机基础沉降观测点应已设立,观测钉完好。
(三)风机塔筒内检查，应符合以下要求：1.塔筒内壁、塔基柜内外、各平台清洁无杂物；2.塔基柜内元器件齐全完整，接线牢固规范，标识完整，无灼伤痕迹，柜门、锁完整牢固；3.塔基柜－箱变电缆、光纤接线完整，布线规范；4.塔筒内部动力电缆连接坚固，布线规范；5.塔筒内部控制电缆、光纤固定坚固，布线规范；6.塔筒内部照明齐全，固定牢固，布线规范；7.塔基柜控制系统菜单显示各项参数正确；8.塔筒内部接地回路连接牢固规范；9.塔筒内爬梯、钢绳索、助爬器安装牢固，符合规范；10.塔筒内消防器材齐全，符合要求。
国投云南风电有限公司风机240 小时可靠性试运行验收管理办法第一章总则第一条当风机在现场安装调试完毕后，为满足风电场风机240 小时可靠性试运行的验收要求，综合检验风电机组的安全性、功率特性、电能质量、可利用率和噪声水平，确保形成稳定生产能力，特制定本 240 小时可靠性试运行验收管理办法。
第二条风机 240 小时可靠性试运行验收是指风机在现场安装调试正常发电后，由供需双方联合进行，必要时可委托第三方进行的对风机的稳定性及其出力性能的检测工作。
第三条制定本管理办法的依据规范和标准《风机验收规范》GB/T20319-2006《风机功率特性试验》GB/T18451.2-2003《风机环境规范》GB/T 14091-1993风力发电场项目建设工程验收规程 DL/T 5191-2004风力发电工程施工与验收中国水利水电出版社《风电机组安装调试作业指导书汇编》《风电机组订货合同中的有关技术性能指标要求》《风机塔架及其基础设计图纸与有关规范》第四条本管理办法适用于国投云南风电有限公司风电场风机过 240小时可靠性试运行验收考核工作。
现场试运行小组及验收工作组应按本规范的要求执行。
第二章组织机构及职能第五条风机 240 小时可靠性试运行验收小组由公司领导、技术部门、工程部、现场生产部门和风机厂家等相关人员组成。
组长由主管生产副总经理担任；副组长由技术部门、现场生产部门和工程管理部负责人担任；成员由风电场的运行检修工作人员、厂家的现场工作人员和工程管理部现场人员组成。
第六条组长的职责：负责组织和协调风机进行 240 小时可靠性试运行预验收的所有工作，组织各工作人员对工作所出现的问题进行解决，负责签署本次工作的所有重要文件等工作。
第七条副组长的职责：协助组长开展工作，负责工作人员的工作安排，对工作进行监督，负责整个工作阶段的人员和设备安全，负责对工作情况及工作中遇到的问题进行汇总及处理，保证机组安全和工作的顺利进行。

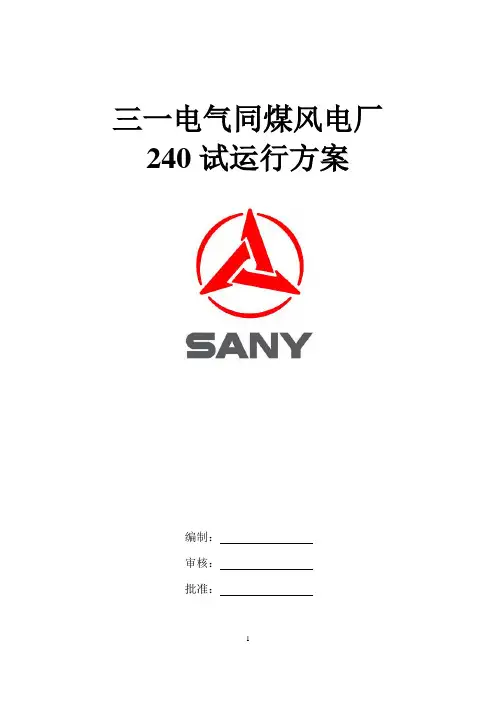

三一电气同煤风电厂240试运行方案编制：审核：批准：目录目录 (2)1、前言 (3)2、240小时可靠性试运行(预验收)考核方案 (4)3、240小时可靠性试运行(预验收)申请确认书 (7)4、240小时可靠性试运行(预验收)合格证书 (8)5、240小时可靠性试运行(预验收)数据统计表 (9)6、240小时可靠性试运行(预验收)故障记录表 (10)7、240小时可靠性试运行人员安排 (11)8、工程质量措施及安全措施 (101)1、前言●本文件只适用于指导三一电气SE8215-L3机组同煤风场风力发电机组240小时可靠性试运行(预验收)；指导文件由北京三一电气有限责任公司服务公司技术部编写，并参考及采纳自动化各研究所研发工程师的意见定稿而成；●现场调试工程师必须严格参照调试记录表执行；●本文件由北京三一电气有限责任公司服务公司技术部提出并归口解释。
2、240小时可靠性试运行(预验收)考核方案2.1 关于预验收的申请和质保期限2.1.1 卖方在机组并网调试之后15天内必须完成故障处理和缺陷排除工作，并申请机组进入240小时可靠性试运行（预验收），特殊情况可和买方协商延长到一个月内；2.1.2 如果因非卖方原因导致预验收推迟，买方需积极配合卖方协调解决导致预验收推迟的外部因素；2.1.3 如果因非卖方原因导致部分机组需推迟进入预验收，且日期相比第一台机组进入预验收日期推迟超过一个月以上，机组可分批次进行预验收，预验收合格后机组按照该批次实际预验收结束之日次日起开始进入2年质保维护期。
2.2 关于申请预验收的条件要求2.2.1 完成了机组在并网调试后运行过程中产生的故障处理及缺陷排查，且机组已可以实现稳定运行。
2.2.2机组的安装验收报告、调试记录表资料齐全且合格。
2.3 由卖方向买方和监理单位提出单台或批次风机240小时可靠性试运行申请。
2.4 由买方和监理单位对卖方提交的资料进行审核，并对申请240小时可靠性试运行的风机进行验收，若认为合格，则同意该台或者批次风机进入240小时可靠性运行。
体系名称：风电场生产管理 编 码：XX 风电有限公司风力发电机组试运行考核管理办法公司名称：XX 风电有限公司 批 准 人： 批准依据：发布文号：XX 风电[XXXX]号 发布日期：XXXX 年 月 日 生效日期：XXXX 年 月 日版 本：XXXX 发布范围：普发前言为了规范XX风电有限公司风力发电机组试运行考核，参照国家有关标准，结合XX的有关规定，特制定本管理办法。
本办法适用于XX风电有限公司。
本办法起草人：本办法审查人：本办法审核人：本办法批准人：本办法由XX风电有限公司负责解释。
本办法自发布之日起实施。
风力发电机组试运行考核管理办法1 目的和范围为了规范XX风电有限公司风力发电机组试运行考核，参照国家有关标准，结合中海油的有关规定，特制定本管理办法。
本管理办法规定了风力发电机组在现场安装调试正常发电后，供需双方进行试运行考核的一般原则、内容和程序，目的在于为确定机组的安全性、技术指标符合产品技术文件的规定。
本管理办法适用于XX风电有限公司。
本管理办法需作为风力发电机组招标文件和采购合同的附件，以避免合同执行过程中引起纠纷。
2 术语和定义新能源公司——XX新能源投资公司。
风电公司——XX风电有限公司。
风机、风力发电机组——指风电公司购买的，将风的动能转换为电能的系统，包含供货合同中供货范围涵盖的所有产品及服务。
风机厂商——被考核风力发电机组的制造商。
技术文件——供货合同中规定的，由风机制造商提交给风电公司的技术文件。
技术指标——风机制造商提供的技术文件中规定的风电机组的性能指标。
试运行考核——即风力发电机组240小时考核，是风力发电机组通过预验收的前提条件。
风力发电机组应在试运行期间实现连续不间断运行（本管理办法规定的可以接受的故障除外）。
3 风电机组试运行考核程序3.1 总则风力发电机组的试运行考核阶段主要考核机组的各项机械功能、控制功能和安全保护功能。
风电公司只有在风力发电机组试运行期满后，确认风力发电机组的技术指标符合产品技术文件的规定时，才能按照要求签署预验收文件。

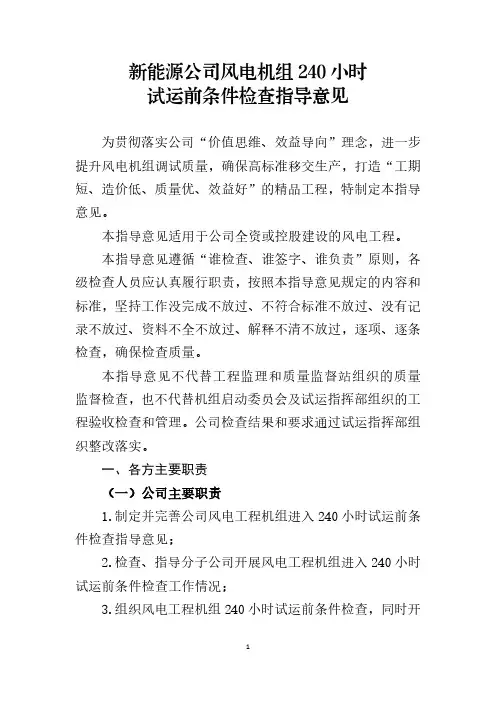

新能源公司风电机组240小时试运前条件检查指导意见为贯彻落实公司“价值思维、效益导向”理念，进一步提升风电机组调试质量，确保高标准移交生产，打造“工期短、造价低、质量优、效益好”的精品工程，特制定本指导意见。
本指导意见适用于公司全资或控股建设的风电工程。
本指导意见遵循“谁检查、谁签字、谁负责”原则，各级检查人员应认真履行职责，按照本指导意见规定的内容和标准，坚持工作没完成不放过、不符合标准不放过、没有记录不放过、资料不全不放过、解释不清不放过，逐项、逐条检查，确保检查质量。
本指导意见不代替工程监理和质量监督站组织的质量监督检查，也不代替机组启动委员会及试运指挥部组织的工程验收检查和管理。
公司检查结果和要求通过试运指挥部组织整改落实。
一、各方主要职责（一）公司主要职责1.制定并完善公司风电工程机组进入240小时试运前条件检查指导意见；2.检查、指导分子公司开展风电工程机组进入240小时试运前条件检查工作情况；3.组织风电工程机组240小时试运前条件检查，同时开展精品工程第二阶段复检及评价。
（二）分子公司主要职责1.监督指导项目公司开展240小时试运前条件检查；2.组织对项目公司风电工程机组进入240小时试运前条件进行预检，预检合格后，向公司申请复检；3.督促项目公司对预检和复检发现的问题进行整改，对整改情况进行验收，并向公司报告整改结果。
（三）项目公司主要职责1.开展风电工程机组240小时试运前条件自检，自检合格后，向分子公司申请预检；2.对预检和复检发现的问题进行整改。
二、检查的组织和程序1.对适用于本指导意见的所有风电项目，在机组进入240小时试运前，由公司组织检查组对试运条件进行复检。
2.检查组由工程管理部牵头组织，检查组设组长一名，下设尾工缺陷、调整试运、生产准备三个专业组。
检查组成员应在所负责检查项目的检查结果报告上签字。
3、分子公司和项目公司按照尾工缺陷、调整试运、生产准备对应内容，组织相关单位开展自检、预检及整改等工作。

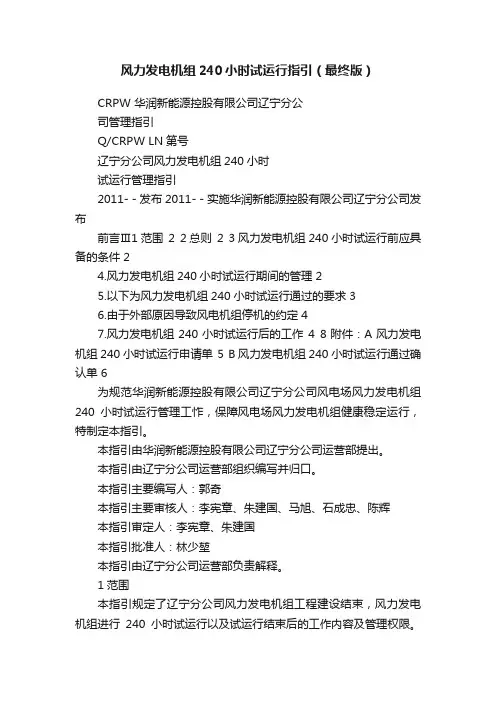

风力发电机组240小时试运行指引（最终版）CRPW 华润新能源控股有限公司辽宁分公司管理指引Q/CRPW LN第号辽宁分公司风力发电机组240小时试运行管理指引2011- - 发布2011- - 实施华润新能源控股有限公司辽宁分公司发布前言Ⅲ1范围2 2总则2 3风力发电机组240小时试运行前应具备的条件 24.风力发电机组240小时试运行期间的管理 25.以下为风力发电机组240小时试运行通过的要求 36.由于外部原因导致风电机组停机的约定 47.风力发电机组240小时试运行后的工作4 8附件：A风力发电机组240小时试运行申请单 5 B风力发电机组240小时试运行通过确认单 6为规范华润新能源控股有限公司辽宁分公司风电场风力发电机组240小时试运行管理工怍，保障风电场风力发电机组健康稳定运行，特制定本指引。
本指引由华润新能源控股有限公司辽宁分公司运营部提出。
本指引由辽宁分公司运营部组织编写并归口。
本指引主要编写人：郭奇本指引主要审核人：李宪章、朱建国、马旭、石成忠、陈辉本指引审定人：李宪章、朱建国本指引批准人：林少堃本指引由辽宁分公司运营部负责解释。
1范围本指引规定了辽宁分公司风力发电机组工程建设结束，风力发电机组进行240小时试运行以及试运行结束后的工作内容及管理权限。
适用于辽宁分公司风电场风力发电机组的240小时试运行。
2总则2.1 风电场风力发电机组240小时试运行以与风电设备整机厂签订的整机购买合同、批准文件、设计图纸、设计合同及国家颁发的有关电力行业现行标准和法规等为最终依据。
2.1.1下列文件对于本指引规定的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本指引。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本指引。
GB 50150电气设备交接试验标准DL／T 666风力发电场运行规程．DLfr 5007 电力建设施工及验收技术规范。
华润电力风能竣工工程移交管理制度（试行）2.2 风力发电机组240小时试运行由风电场和风电设备整机厂共同主持。

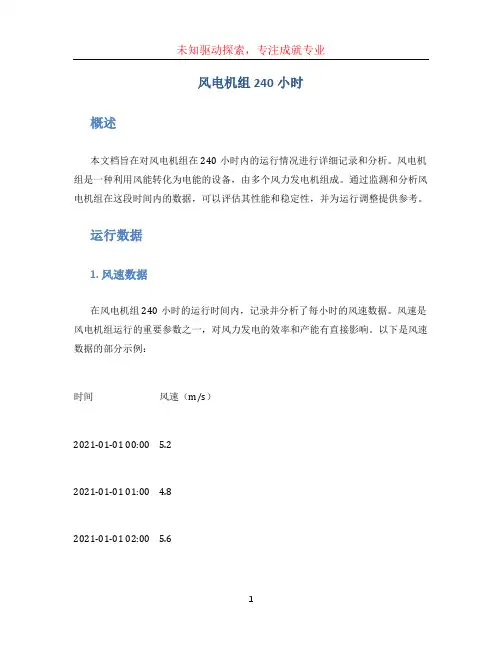

风电机组240小时概述本文档旨在对风电机组在240小时内的运行情况进行详细记录和分析。
风电机组是一种利用风能转化为电能的设备，由多个风力发电机组成。
通过监测和分析风电机组在这段时间内的数据，可以评估其性能和稳定性，并为运行调整提供参考。
运行数据1. 风速数据在风电机组240小时的运行时间内，记录并分析了每小时的风速数据。
风速是风电机组运行的重要参数之一，对风力发电的效率和产能有直接影响。
以下是风速数据的部分示例：时间风速（m/s）2021-01-01 00:00 5.22021-01-01 01:00 4.82021-01-01 02:00 5.62021-01-01 03:00 6.2……2. 发电量数据通过风电机组的发电量数据，可以评估其实际发电能力和变化趋势。
以下是风电机组240小时内的发电量数据示例：时间发电量（kWh）2021-01-01 00:00 12002021-01-01 01:00 11002021-01-01 02:00 13002021-01-01 03:00 1400……3. 温度数据温度对风电机组的性能和运行稳定性有一定影响。
以下是风电机组240小时内的温度数据示例：时间温度（摄氏度）2021-01-01 00:00 102021-01-01 01:00 82021-01-01 02:00 122021-01-01 03:00 15……数据分析1. 风速与发电量关系根据风速数据和发电量数据，可以分析风速与发电量之间的关系。
通过绘制风速-发电量曲线图，可以观察到不同风速下发电量的变化趋势。
通过这种关系的分析，可以评估风电机组的发电效率。
以下是风速与发电量之间的关系示意图：风速-发电量曲线图风速-发电量曲线图根据曲线图的分析，可以得出以下结论：•风速在4-6 m/s之间，发电量呈现正相关关系，随着风速的增加而增加。
•风速超过6 m/s后，发电量增加的速度相对较慢，变化不大。
晋能清洁能源风力发电有限责任公司右玉总了山240小时试运行实施计划编制：李胜辉审核：闫景荣批准：王卫卫为了真实、准确的调试每一台风机，测试每台风机的主要经济指标和可利用率，综合评定全场每台风电机组的安全性、稳定性和风机效率，特申请进行全场50台风机的240小时试运行工作。
风场全部50台风机已具备240小时试运行条件，具体试运行计划如下：一、试运行准备1、进行试运行前应具备以下条件：1)机组己处于运行模式，所有测量、控制、保护、自动、信号等全部投入，不得屏蔽任何保护及信号。
2)无影响设备正常运行的缺陷和隐患塔架、机舱、轮毂内卫生清洁，风机各部无明显的渗漏油现象；3)各风机必须经过满负荷运行一段时间，并且有记录，在满负荷运行的情况下，抽检下段电缆的部分电气接头的温度正常，风机各部件参数正常、无超温、超限的各类异常报警，方可进入240试运行。
2、测试范围；4)升压站、电网、集电线路、控制系统及附属设施设备满足验收要求；5)风力发电机组监控系统已正常投入运行，后台监视系统的所有资料齐全、完备、数据准确可靠。
光缆标识完善，风机的后台监视系统运行正常，各远传参数已核对准确、无误；风机远方启停试验、限制负荷试验、远方调整、监视所有记录正常，风机在后台监视的所有功能正常；风机报警编码对照表正确完整；6)风力发电机组生产厂家值班人员和风电场运行人员已全部到位且准备完毕，记录、台帐完整清晰；7) 240试运前，必须满足零缺陷，完好率和利用率达到100%：8)各相关施工单位负责人员到场，协调缺陷处理；9)根据风场所处的地理位置、风能质量，提供本风场风机的准确风功率曲线；10)根据风电机组240小时试运的性能测试，提供相应的报表格式和资料；11)运行考验技术资料及相应文件准备完毕：12)提前申请调度，完善能量管理平台的远调试验，具备AGC/AVC远调功能。
13)待所有风机具备240小时试运条件时，申请调度放开负荷，机组在额定负荷下长时间运行，试验风机各项性能指标；14)根据风功率预测，具体安排风机240小时试运行计划或计时工作，严格按照风机试运行达标条件进行考评。
240小时试运行达标技术要求一、术语：1、240h试运运行时间：⑴一、二类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过6h以上计为有效发电天，每天只计10个小时为有效试运行时间，共累计240h(24天)。
⑴三、四类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过4h以上计为有效发电天，每天只计6个小时为有效试运行时间，共累计240h（40天）。
2、240h试运行设备：1）单元发电机组：500kW组件（含汇流箱、直流配电柜）+1台逆变器为发电单元机组。
2）一次设备：主变或单元箱变、高低压电缆、母线、高低压开关柜、断路器、隔离开关、SVG静止无功补偿装置（含降压变）、互感器、避雷器、站用变、接地电阻成套装置或消弧线圈（含接地变）和送出外线。
3)二次设备：继电保护及测控装置、电能质量监测装置、故障解列装置、公用测控装置、故障录波器、AGC/AVC、直流电源及UPS、监控主机（工程师站）及五防、调度及通信设备等。
3、系统效率指光伏电站将收集到的太阳能辐射能转化成电能的综合效率。
倾斜面总辐射量（kW•h）：当天投入试运行光伏组件装机容量×光伏组件倾斜面当天等效满发小时数。
（注：组件倾斜面当天等效满发小时数取自场内环境检测仪站数据换算）实际发电量（kW•h）：当天投入试运行光伏组件的实际发电量。
实际发电量取自站内计量考核电表。
系统效率 = 实际发电量÷倾斜面总辐射量×100%二、同时满足下列要求后，即可以宣布和报告机组满负荷试运结束。
1、单元发电机组须连续完成240h满负荷试运行。
2、箱变等一次设备须连续完成240h满负荷试运行。
3、非有效试运行时间内，所有机组和设备须连续无故障运行。
4、继电保护装置投入率100%、动作正确率100%。
5、电气自动化装置投入率100%。
6、主要电气测点投入率100%，指示正确率100%。
7、通信装置投入率100%。
8、直流电源及UPS等投入率100%。
大唐河南发电有限公司设备管理知识试题库（1、大唐河南发电有限公司风力发电机组240小时试运行管理办法（试行）（大唐豫电制〔2017〕646号））（2018年3月）一、填空题1、为进一步规范风力发电机组240小时试运行管理，确保风力发电机组安全、可靠、经济等性能指标满足设计规范，符合国家、行业及集团公司相关规定标准，特制订本管理办法。
2、为进一步规范风力发电机组240小时试运行管理，确保风力发电机组安全、可靠、经济等性能指标满足设计规范，符合国家、行业及集团公司相关规定标准，特制订本管理办法。
3、为进一步规范风力发电机组240小时试运行管理，确保风力发电机组安全、可靠、经济等性能指标满足设计规范，符合国家、行业及集团公司相关规定标准，特制订本管理办法。
4、按照《中国大唐集团公司风电工程启动试运管理办法（试行）》要求，经企业试运指挥部验收通过，风机具备240小时试运行条件。
5、按照《中国大唐集团公司风电机组240小时试运前条件检查指导意见》要求，已完成自检、预检、复检三级检查，并经验收合格后，逐级报请集团公司同意，风电企业试运指挥部方可安排风机进入240小时试运行。
6、按照《中国大唐集团公司风电机组240小时试运前条件检查指导意见》要求，已完成自检、预检、复检三级检查，并经验收合格后，逐级报请集团公司同意，风电企业试运指挥部方可安排风机进入240小时试运行。
7、按照《中国大唐集团公司风电机组240小时试运前条件检查指导意见》要求，已完成自检、预检、复检三级检查，并经验收合格后，逐级报请集团公司同意，风电企业试运指挥部方可安排风机进入240小时试运行。
8、按照《中国大唐集团公司风电机组240小时试运前条件检查指导意见》要求，已完成自检、预检、复检三级检查，并经验收合格后，逐级报请集团公司同意，风电企业试运指挥部方可安排风机进入240小时试运行。
9、进入240小时试运行的风机及进入时间等须经风机设备厂家授权的现场人员、监理等五方签证认可。
新能源电厂240小时试运行管理办法第一章总则第一条为了加强风光场站设备管理，规范240小时试运行流程,明确职责划分和验收要求等，确保新投项目顺利移交生产运行，特制定本办法。
第二条本办法适用于新投项目240小时试运行验收工作。
第二章职责划分第三条职责（1）负责制定新投项目240小时试运行管理办法；（2）指导督促新投项目240小时试运行质量验收执行情况。
第四条项目公司职责（1）负责组织新投项目240小时整套试运行工作；（2）负责新投项目240小时试运行条件的自检；（3）负责组织新投项目240小时试运行中质量问题处理；（4）配合上级部门做好新投项目240小时试运行条件的检查工作；（5）负责组织新投项目240小时试运行验收签证。
第五条风机供应商、光伏系统承包商职责（1）配合项目公司完成进入试运行前各项检查工作；（2）对240小时试运行全过程负责，并在现场指定一名工程师专门负责数据采集和提交工作；（3）保证各项设备在进入240小时前运行可靠，资料完备，运行数据真实、有效、及时。
第三章验收程序第六条新投项目在设备运行稳定、缺陷全部处理完毕、资料移交齐全的情况下，由风机供应商、光伏系统承包商书面向项目公司提出试运行申请，根据现场情况由项目公司会商工程管理部、电力运营部共同决定是否同意进入试运行，并由项目公司以书面形式答复对方。
第六条同意进入试运行时应书面明确试运行起始日期、时间等，同时还应准备做好试运行记录。
第七条风电项目进入试运行的检查内容，见附件1。
第八条光伏发电项目进入试运行的检查内容，见附件2。
第九条验收内容（l）单台风机或光伏单元发电机组在试运行期间内，各项考核指标均满足合同有关规定要求；（2）批次（或全部）试运行风机或光伏单元发电机组在试运行期间内，各项考核指标均满足项目公司与厂家共同确认的批次（或全部）试运行要求；对于在要求范围内未通过试运行预验收的风机或光伏单元发电机组，给予重新试运行考核；（3）试运行报告数据完整、准确、有效，报告合格；（4）召开试运行验收评定会议，并根据试运行结果，分批次（或全部）签署试运行验收证书。
CRPW 华润新能源控股有限公司辽宁分公
司管理指引
Q/CRPW LN第号
辽宁分公司风力发电机组240小时
试运行管理指引
2011- - 发布2011- - 实施华润新能源控股有限公司辽宁分公司发布
前言Ⅲ1范围 2 2总则 2 3风力发电机组240小时试运行前应具备的条件 2
4.风力发电机组240小时试运行期间的管理 2
5.以下为风力发电机组240小时试运行通过的要求 3
6.由于外部原因导致风电机组停机的约定 4
7.风力发电机组240小时试运行后的工作 4 8附件：A风力发电机组240小时试运行申请单 5 B风力发电机组240小时试运行通过确认单 6
为规范华润新能源控股有限公司辽宁分公司风电场风力发电机组240小时试运行管理工怍，保障风电场风力发电机组健康稳定运行，特制定本指引。
本指引由华润新能源控股有限公司辽宁分公司运营部提出。
本指引由辽宁分公司运营部组织编写并归口。
本指引主要编写人：郭奇
本指引主要审核人：李宪章、朱建国、马旭、石成忠、陈辉
本指引审定人：李宪章、朱建国
本指引批准人：林少堃
本指引由辽宁分公司运营部负责解释。
1范围
本指引规定了辽宁分公司风力发电机组工程建设结束，风力发电机组进行240小时试运行以及试运行结束后的工作内容及管理权限。
适用于辽宁分公司风电场风力发电机组的240小时试运行。
2总则
2.1 风电场风力发电机组240小时试运行以与风电设备整机厂签订的整机购买合同、批准文件、设计图纸、设计合同及国家颁发的有关电力行业现行标准和法规等为最终依据。
2.1.1下列文件对于本指引规定的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本指引。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本指引。
GB 50150电气设备交接试验标准
DL／T 666风力发电场运行规程．
DLfr 5007 电力建设施工及验收技术规范。
华润电力风能竣工工程移交管理制度（试行）
2.2 风力发电机组240小时试运行由风电场和风电设备整机厂共同主持。
2.3风力发电机组240小时试运行通过审批由辽宁分公司风力发电机组240小时试运行管理小组主持。
2.3.1风力发电机组240小时试运行管理小组原则上由分公司运营部、工程项目部、风电场、风电设备整机厂组成；
2.3.2风力发电机组240小时试运行管理小组设组长1名，副组长2名，组员若干名，组长由分公司总经理担任。
3．风力发电机组240小时试运行前应具备的条件：
3.1 确认风力发电机组缺陷已全部消除。
3.2确认风力发电机组备品备件、专用仪器、专用工器具配置已到位。
3.3风电设备整机厂已提交安装、调试报告，工作记录、技术说明书、图纸资料和技术文件等有关资料。
3．4风电机组安装、调试完毕，能量管理平台、远程通讯正常接入。
3.5风电机组无因人为或设备本身原因造成的限出力情况。
3.6经双方确认后，由风电设备整机厂提交书面申请至分公司工程项目部后进入240小时试运行。
4.风力发电机组240小时试运行期间的管理：
4.1风力发电机组240小时试运行期间塔筒门应上锁，钥匙由风电场负责保管；
4.2在必要情况下，由风电场点检工程师与风电设备整机厂现场人员共同进入风力发电机组进行相应操作，并由风电场点检工程师进行操作记录，每12小时由风电设备整机厂现场服务负责人签字确认一次。
4.3风力发电机组发生故障时首先采用自复位功能，当故障不能自动复位时，才允许进行手动复位。
4.4中央监控系统，除指定人员外，其他人员只能查看试运行风力发电机组的状态和发电量，不得进行其它操作。
4.5在风力发电机组240小时试运行期间，风电设备整机厂应向风电场提供当前安装在机组内的控制系统软件、中央监控系统软件各一份作为备份。
风电场应将备份软件妥善保管。
5.以下为风力发电机组240小时试运行通过的要求：
5.1风力发电机组240小时试运行期间不得出现特别约定部件的损坏；
5.1.1特别约定部件：指风机的主要部件，包括：叶片、轮毂、发电机。
叶片指：桨叶的主要结构包括聚酯玻璃纤维及玻璃纤维网状支撑;
发电机指:发电机的主要结构,不包括未安装的传感器,连接电缆,减震器,喷漆(壳体),螺栓及冷却设施.
5.2风力发电机组单台可自复位的同一故障次数不超过2次；
5.3风力发电机组单台不可复位的同一故障次数不超过1次；
5.4风力发电机组240小时试运行期间的风力发电机组，单机总故障次数不得超过4次。
5.5风力发电机组单次故障时间不得超过2小时，累计故障时间不得超过7小时。
5.6不得出现由于风电设备整机厂现场人员更改风机参数等造成数据丢失或者发电量归零。
5.7中央监控系统包含在风力发电机组240小时试运行设备范围内。
在240小时试运行期间同一故障不得超过2次，总故障次数不得超过4次，故障处理时间参
照风力发电机组故障处理计算方法。
即：中央监控系统单次故障超过2小时，累计故障时间超过7小时，则所有风机240小时试运行重新开始。
6．以下外部原因导致的停机，不视为风电机组故障，试运行时间顺延，以确保风电机组净可靠的运行时间为240小时：
6.1电网故障（电网参数在技术规范范围之外，风电设备整机厂应向风电场提供电网故障时风机监测的电网数据）。
6.2气象条件（超出技术规范规定的运行范围，包括风况和环境温度）。
6.3因光纤等用户设备原因引起中央监控系统故障，双方认定后,风力发电机组240小时试运行时间顺延。
6.4风力发电机组在240小时试运行期间应出现额定功率。
因特殊情况风力发电机组未达到额定出力顺延240小时后通过。
释义：风力发电机组调试并网后至240小时试运行结束前的时间段，出现额定功率并连续运行12小时或累计运行24小时即视为出现额定功率。
特殊情况风力发电机组未达到额定出力顺延240小时期间只测试额定功率下机组运行情况。
7.风力发电机组240小时试运行后的工作：
7.1所有风力发电机组在240小时测试结束后，风电设备整机厂应向风电场提供240小时测试报告，报告内容至少包括机组故障处理报告及风机主要运行技术参数等内容。
7.2风力发电机组通过240小时试运行后，由风电设备整机厂提交书面报告至风力发电机组240小时试运行管理小组审核批复，进入预验收阶段。
8.附件：

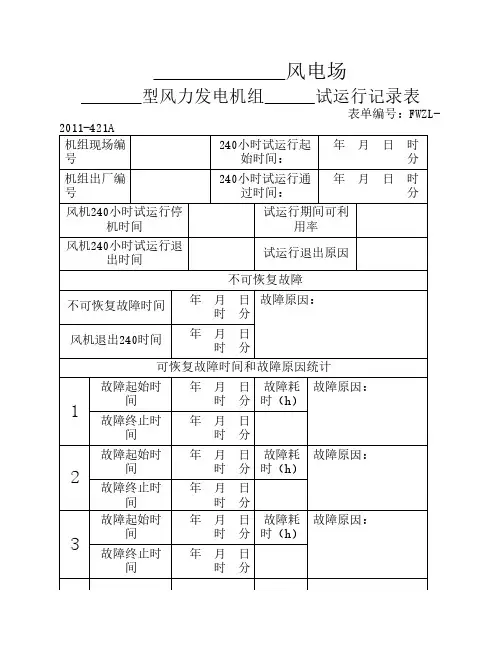

A:风力发电机组240小时试运行申请单：
工程名称: 编号:
本表一式三份，由承包单位填报，建设单位、项目监理部、承包单位各存一份。
附：机组编号
B: 风力发电机组240小时试运行通过确认单。
