中国南wt2000车风力发电机组安装手册
- 格式：docx
- 大小：315.40 KB
- 文档页数：16
下载文档原格式
合集下载
风电安装手册
风力发电机安全手册盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。
编号：FT000320-IT 版本：00 编写：批准：文档VWS 日期：核对：第页/共页风力发电机安全手册编号：FT000320-IT R00目录1．责任与义务2．安全和防护设备2．1 必备设备2．2 用于特殊操作的设备2．2．1 用于紧急下降的设备2．2．2 其它特殊操作3．基本安装注意事项3．1 概述3．2 对风力发电机的操作3．3 在风力发电机附近逗留及活动3．4 访问控制单元和面板3．5 访问变压器平台4．安全设备4．1 紧急停止4．2 与电网断开4．3 过速保护设备（VOG）4．4 机械安全设备4．4．1 啮合锁4．4．2 活动元件的保护罩4．4．3 机舱顶的栏杆4．4．4 机舱后门的栏杆5．在风力发电机内部检查或工作6．对风力发电机的设备的操作6．1 使用绞盘6．2 使用紧急下降器7．风力发电机的固定8．急救9．应急计划10．发生火灾时的应急措施11．发生事故时的措施1．责任与义务Gamesa Eólica将安全与健康方向的考虑放在首位并一以贯之，因此在我们生产的风力发电机的设计中体现了防护的需要。
设计是在决不损害人、动物或者财产的前提下进行的。
因此，只要风力发电机的安装、维护和使用遵照Gamesa Eólica的设计，就不会出现这方向的问题。
经批准接触或使用风力发电机的人员在《工作场所安全与健康》方面有权得到有效保护。
同样，经批准在风力发电机中进行有关工作的人员必须遵守《工作场所的安全与健康以防工作场所事故》的有关法律及法规，在执行任务时必须正确地使用工作设备和所有防护性设备，在可能遇到的危险情况的出现必须及时报告。
经批准执行安装任务的人员必须已经接收了足够且合适的理论与实践方面的训练以正确执行任务。
本文档介绍基本的预防，在接触风力发电机时在安全方面必须遵守的义务及程序。
不同维护工作的具体安全措施将在有关这些操作的具体文档中介绍。
风力发电机安装使用说明书
青岛安华新源风电设备有限公司 Qingdao Anhua New Energy Equipment Co., Ltd.AH-20KW版本: 1.0青岛安华新源风电设备有限公司设计并生产 电话: (86-532) 82875373 电子邮箱: anhua@ 详情请登录网站 传真: (86-53 2)82100053是青岛安华新源风电设备有限公司在中华人民共和国的注册商标----------------------------------------------------------------------------------------------------------------------------------------------------1 地址：青岛市闽江路 172 号软件大厦 1706 室 电话：0086-532-82875373 邮编：266011 传真：0086-532-82100053 2/10/2009 Email: tianwutianali@青岛安华新源风电设备有限公司 Qingdao Anhua New Energy Equipment Co., Ltd.目录1. 用途----------------------------------------------------------------------------------4 2. 结构和主要技术性能-------------------------------------------------------------4技术参数-------------------------------------------------------------------------------------------4 功率曲线-------------------------------------------------------------------------------------------53. 结构特点----------------------------------------------------------------------------6 4. 准备工作----------------------------------------------------------------------------6 5. 整机组装----------------------------------------------------------------------------75.1 安装机舱-------------------------------------------------------------------------------------------7 5.2 安装尾舵-------------------------------------------------------------------------------------------8 5.3 安装风轮-------------------------------------------------------------------------------------------9 5.4 安装电动铰盘-------------------------------------------------------------------------------------10 5.5 组装塔杆--------------------------------------------------------------------------------------------106. 立杆-----------------------------------------------------------------------------------12 7. 电气连接-----------------------------------------------------------------------------17 8. 风力机保养--------------------------------------------------------------------------18 9. 故障排除-----------------------------------------------------------------------------18 附录 1：20kW15m 独立锥管塔杆基础--------------------------------------------21 附录 2：20kW15m 正四边形桁架塔杆基础--------------------------------------22 附录 3：20kW15m 拉索塔杆基础--------------------------------------------------23 附录 4：装箱清单----------------------------------------------------------------------24 附录 5：蓄电池蓄能、风、光、柴互补供电方式-------------------------------25 附录 6：向 AC380V/AC220V 用户网供电----------------------------------------26 附录 7：螺栓扭紧力矩（Nm）表---------------------------------------------------27----------------------------------------------------------------------------------------------------------------------------------------------------2 地址：青岛市闽江路 172 号软件大厦 1706 室 电话：0086-532-82875373 邮编：266011 传真：0086-532-82100053 2/10/2009 Email: tianwutianali@青岛安华新源风电设备有限公司 Qingdao Anhua New Energy Equipment Co., Ltd.----------------------------------------------------------------------------------------------------------------------------------------------------3 地址：青岛市闽江路 172 号软件大厦 1706 室 电话：0086-532-82875373 邮编：266011 传真：0086-532-82100053 2/10/2009 Email: tianwutianali@青岛安华新源风电设备有限公司 Qingdao Anhua New Energy Equipment Co., Ltd.1. 用 途利用风力发电，向蓄电池组充电，把储存的电能以直流和交流两种多制式电 源供给照明、家用电器、通讯设备和电动工具使用，还可以通过并网逆变器向 AC380/220V 国 家 电 网 馈 送 电 能 。
风力发电机组安装说明书
风力发电机组安装说明书一、前言感谢您购买我们的风力发电机组。
为了确保您的安全和顺利安装，我们提供以下安装说明。
请仔细阅读本文并按照指导进行操作。
二、安装前准备在开始安装之前，请确保您已经具备以下设备和物料：1. 手持工具：螺丝刀、扳手等；2. 安全装备：手套、护目镜等；3. 安装材料：螺栓、螺母、封胶等；4. 安全设备：梯子、安全带等；5. 安装位置：在地面或其他平坦稳固的地方。
三、安装步骤1. 安装基础：根据风力发电机组的尺寸和重量，选择合适的基础材料，并确保基础牢固。
将基础固定在地面或其他平坦稳固的地方。
2. 安装塔筒：将塔筒部分通过螺栓连接在基础上。
使用螺栓和螺母进行紧固，并使用扳手进行适当的力度控制。
3. 安装发电机组：将风力发电机组安装在塔筒上方。
确保连接牢固，使用螺栓和螺母进行紧固，并使用扳手进行适当的力度控制。
4. 连接电缆：根据风力发电机组的电缆接口，将电缆正确连接到适当的接口上。
确保电缆连接准确无误。
5. 风向调整：根据风力发电机组的设计要求，调整风向。
确保风力发电机组能够最大程度地利用风能。
6. 系统测试：在安装完毕后，进行系统测试，确保各项功能正常运作。
如有异常情况，请及时联系相关技术人员进行排查。
四、注意事项1. 安全第一：在安装过程中，务必佩戴好安全装备。
注意避免高空坠落和其他安全事故的发生。
2. 操作规范：按照操作规范进行安装，确保安装质量和效果。
3. 维护保养：定期检查和维护风力发电机组，以确保其正常运行和延长使用寿命。
4. 风力条件：选择适当的安装位置，确保风力条件符合风力发电机组的要求。
5. 防雷措施：在安装过程中，应考虑防雷措施，以保护风力发电机组及相关设备。
6. 电源接入：在接入电源之前，确保电源符合相关标准，并由专业电工进行接线操作。
五、结语感谢您选择我们的风力发电机组。
如您在安装过程中遇到任何问题，请随时与我们联系，我们将竭诚为您提供技术支持和帮助。
希望我们的产品能够为您带来满意的使用体验和可靠的发电效果。
操作手册 W2000(DOC)

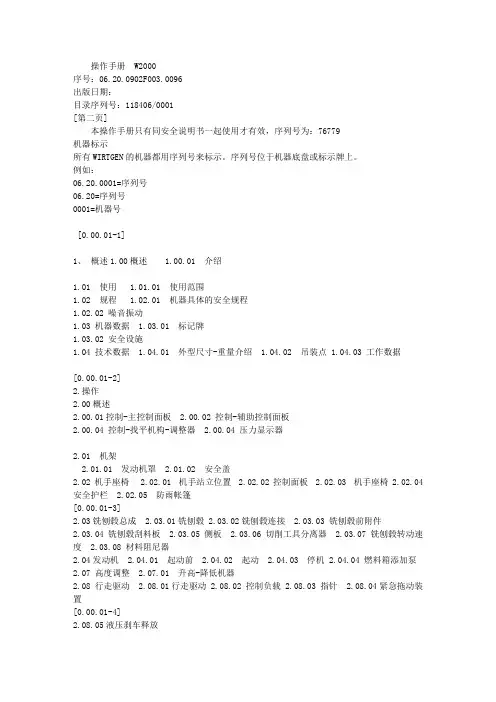

操作手册 W2000序号：06.20.0902F003.0096出版日期：目录序列号：118406/0001[第二页]本操作手册只有同安全说明书一起使用才有效，序列号为：76779机器标示所有WIRTGEN的机器都用序列号来标示。
序列号位于机器底盘或标示牌上。
例如：06.20.0001=序列号06.20=序列号0001=机器号[0.00.01-1]1、概述1.00概述 1.00.01 介绍1.01 使用 1.01.01 使用范围1.02 规程 1.02.01 机器具体的安全规程1.02.02 噪音振动1.03 机器数据 1.03.01 标记牌1.03.02 安全设施1.04 技术数据 1.04.01 外型尺寸-重量介绍 1.04.02 吊装点 1.04.03 工作数据[0.00.01-2]2.操作2.00概述2.00.01控制-主控制面板 2.00.02 控制-辅助控制面板2.00.04 控制-找平机构-调整器 2.00.04 压力显示器2.01 机架2.01.01 发动机罩 2.01.02 安全盖2.02 机手座椅 2.02.01 机手站立位置 2.02.02 控制面板 2.02.03 机手座椅 2.02.04 安全护栏 2.02.05 防雨帐篷[0.00.01-3]2.03铣刨毂总成 2.03.01铣刨毂 2.03.02铣刨毂连接 2.03.03 铣刨毂前附件2.03.04 铣刨毂刮料板 2.03.05 侧板 2.03.06 切削工具分离器 2.03.07铣刨毂转动速度 2.03.08 材料阻尼器2.04发动机 2.04.01 起动前 2.04.02 起动 2.04.03 停机 2.04.04 燃料箱添加泵2.07 高度调整 2.07.01 升高-降低机器2.08 行走驱动 2.08.01行走驱动 2.08.02 控制负载 2.08.03 指针 2.08.04紧急拖动装置[0.00.01-4][0.00.01-4]2.08.05液压刹车释放2.09 转向系统 2.09.01 转向2.10 输送机2.10.01 卸料-主输送机 2.10.02 折叠卸料输送机2.11找平装置2.11.01 设置零位（手动） 2.11.02 调整铣刨深度 2.11.03 调整横坡 2.11.04 定位因素 2.11.05 机械式高度显示器2.11.04 调整铣刨深度 2.11.05 横坡调整 2.11.06 定位因素 2.11.07 安装调整器2.12 供水系统 2.12.01 喷水装置 2.12.02 添加水箱 2.12.03 高压力清洗器 2.12.04 水箱添加泵[0.00.01-5]2.30 可编程逻辑控制（CGC） 2.30.01 机手指南 2.30.02 设置语言 2.30.03 故障诊断 2.30.04 故障-出错信息 2.30.05 服务信息 2.30.06 符号2.31 可编程逻辑控制（找平装置）2.31.01 机手指南（V6.072） 2.31.02 传感器（V6.072） 2.30.03故障-出错信息2.50停机 2.50.01 关闭机器2.60运输 2.60.01 装车[0.00.01-6]3-维护保养3.0 概述3.00.01 维护保养图 3.00.02 提示 3.00.03 越冬保存 3.00.04 电器系统 3.00.05 焊接工作3.01 机架 3.01.01 灯光-报警装置3.02 机手座椅 3.02.01防滑表面3.03铣刨鼓 3.03.01 铣刨毂驱动 3.03.02 更换刀具 3.03.03 快速更换系统 3.03.04驱动皮带 3.03.05 铣刨毂冷却液 3.03.06 铣刨毂轴承[0.00.01-7]3.03.07 限位开关（刮料板）3.03.08 固定点3.04 发动机 3.04.01 燃油箱 3.04.02 发动机 3.04.03 利用搭线起动3.05 加注液压油 3.05.01 液压油箱 3.05.02 泵分离器齿轮箱3.05.03 滤清器 3.05.04 机油冷却器3.06 电力提供 3.06.01 电瓶3.08 行走驱动 3.08.01 行走驱动齿轮箱 3.08.02 履带板3.10 输送机 3.10.01 主/卸料输送机3.12 喷水系统 3.12.01 水箱 3.12.02 过滤器 3.12.03 喷嘴[0.00.01-8]3.12.04水箱添加泵（液压驱动）3.17 压缩空气系统 3.17.01 压缩空气箱 3.17.02 出霜装置3.70 润滑 3.70.01润滑点4 表格4.00燃油润滑油 4.00.01 系列容器加注量 4.00.02 润滑对照表4.01 拧紧扭矩 4.01.01 螺母和螺栓拧紧扭矩4.02 防冻保护 4.02.01 混合比[1.00.01-1]本操作手册是为了帮助用户能够安全正确地使用机器，并能够利用该机器所有的使用功能。
风力发电机的安装说明书

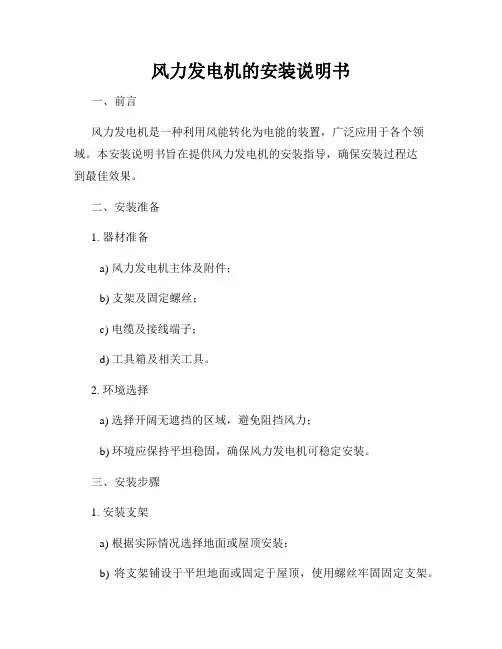

风力发电机的安装说明书一、前言风力发电机是一种利用风能转化为电能的装置，广泛应用于各个领域。
本安装说明书旨在提供风力发电机的安装指导，确保安装过程达到最佳效果。
二、安装准备1. 器材准备a) 风力发电机主体及附件；b) 支架及固定螺丝；c) 电缆及接线端子；d) 工具箱及相关工具。
2. 环境选择a) 选择开阔无遮挡的区域，避免阻挡风力；b) 环境应保持平坦稳固，确保风力发电机可稳定安装。
三、安装步骤1. 安装支架a) 根据实际情况选择地面或屋顶安装；b) 将支架铺设于平坦地面或固定于屋顶，使用螺丝牢固固定支架。
2. 安装主体a) 将风力发电机主体按照说明书搬至支架位置，确保插座与支架相符；b) 依照主体上的标志线将主体与支架连接；c) 使用螺丝将主体与支架紧密固定。
3. 连接电缆a) 将电缆连接端子插入主体底部的对应插口；b) 使用绝缘胶带或橡胶套进行绝缘保护；c) 将电缆沿支架或建筑结构敷设至所需位置；d) 将电缆通过终端箱连接至电网或储能设备。
4. 安全检测a) 确保主体与支架连接牢固，无松动现象；b) 检查电缆连接是否牢固，无接触不良；c) 检查风力发电机的旋转是否平稳，并根据需要进行调整；d) 检查风力发电机周围环境是否干净整洁，无遮挡物。
四、使用与维护1. 启动与停止a) 操作启动开关，打开电力供应；b) 风力发电机将自动启动并开始发电；c) 根据需要，使用停止开关停止发电。
2. 维护保养a) 风力发电机应定期清洁，防止灰尘或杂物积聚；b) 定期检查主体与支架连接，确保牢固；c) 定期检查电缆及连接端子，保持良好接触；d) 如发现异常情况或故障，应及时联系专业维修人员进行处理。
五、安全注意事项1. 在安装和维护过程中，请确保断开电力供应，避免触电事故；2. 在安装过程中，请遵循操作规程，避免人员伤害；3. 为防止事故发生，请不要随意损坏或更改主体结构；4. 在安装选址时，请确保周围不会对风力发电机造成干扰或危险。
W2000风电发电机组技术参数和服务能力介绍(2010.03)
四、配套及供货能力.......................................................... 64 1.供应链介绍............................................................ 64 2.配套供应商介绍........................................................ 65 3.供货合同复印件........................................................ 72
材料、部件和设备加以保护； z 所有的电气设备，包括它们的外壳均得到防护，以免受到气候影响。 z 所有的结构表面将手动喷砂（大型结构）或自动化抛丸（标准型材）处理
到 SIS 05 5900、或 ISO8501-1 标准的 Sa2.5、或 SSPC SP10 近白级喷砂清 洁标准，除不锈钢表面、铝表面或其它需要后处理的表面。平均表面粗糙 度为 30-70 微米。
五、质量保证和性能保证...................................................... 80 1. 风机安装、调试过程中的各项测试和试验 ................................. 80 2. W2000 机组运行维护 ................................................... 85 3. 功率曲线和可利用率................................................... 86
1.2.2 对台风破坏的防护措施
可以根据项目现场的风资源情况，依据可抗 50 年一遇极限风速 59.5m/s 设 计。可以避免和克服当地所出现台风对风力发电机组的影响。一方面提高了 W2000C-93 风力发电机组的适用性，一方面也大大降低了风电场建设的风险。
材料、部件和设备加以保护； z 所有的电气设备，包括它们的外壳均得到防护，以免受到气候影响。 z 所有的结构表面将手动喷砂（大型结构）或自动化抛丸（标准型材）处理
到 SIS 05 5900、或 ISO8501-1 标准的 Sa2.5、或 SSPC SP10 近白级喷砂清 洁标准，除不锈钢表面、铝表面或其它需要后处理的表面。平均表面粗糙 度为 30-70 微米。
五、质量保证和性能保证...................................................... 80 1. 风机安装、调试过程中的各项测试和试验 ................................. 80 2. W2000 机组运行维护 ................................................... 85 3. 功率曲线和可利用率................................................... 86
1.2.2 对台风破坏的防护措施
可以根据项目现场的风资源情况，依据可抗 50 年一遇极限风速 59.5m/s 设 计。可以避免和克服当地所出现台风对风力发电机组的影响。一方面提高了 W2000C-93 风力发电机组的适用性，一方面也大大降低了风电场建设的风险。
海南威特WT2000说明书
海南威特WT2000说明书WT-2000变电站综合自动化系统技术使用说明书(中文版)(V5.X)海南威特电气集团有限公司2003年12月目录第一章总体说明 (4)一变电站层 (4)二间隔层 (5)第二章主要技术指标 (6)一WT-2000综合自动化系统技术参数 (6)二WT-2000系列微机成套保护技术参数 (6)第三章系统配置及通讯网 (8)一系统软件 (8)二软件系统的功能 (9)三装置配置 (9)四通讯网 (11)第四章保护原理 (12)一WT-2000系列微机测控保护装置各项功能表 (12) 二保护原理 (12)1. WT-2021差动保护装置 (12)2. WT-2023变压器高压侧后备保护 (14)3. WT-2024变压器低、中压侧后备保护 (15)4. WT-2031 35kV、10kV线路保护 (17)5. WT-2032 电容器保护 (18)6. WT-2043 备用电源自投装置 (19)7. WT-2025 接地/站用变保护 (20)8. WT-2034 电动机保护 (21)第五章监控部分 (22)一测量 (22)二控制 (22)三事件顺序记录 (23)第六章装置安装调试大纲 (23)一装置的外部接线说明 (23)二绝缘及耐压检查 (23)三装置通电前的检查 (23)四装置通电检查 (23)五整机通电检查 (23)六开入、开出回路的检查 (24)七定值的设置 (24)八整组试验 (24)九其它注意事项 (25)第七章保护测控装置操作指南 (25)一保护投退 (26)二保护定值 (27)三事件记录 (27)四输入输出 (28)五采样数值 (29)六实时时钟 (29)七电能脉冲 (29)八出厂设置 (30)九设备信息 (31)第八章贮存、定货须知 (31)一贮存须知 (31)二订货须知 (31)附录一：定值表及保护投退的说明 (32)主变差动保护单元（WT-2021A-C，WT-2021B-C，WT-2021C-C） (32)110kV 三卷变压器高压侧后备保护定值（WT-2023A-C，WT-2023D-C） (33)110kV两卷变压器高压侧后备保护定值（WT-2023B-C，WT-2023E-C） (35)35kV两卷变压器高压侧后备保护定值（WT-2023C-C） (37)110kV变压器中压侧后备保护定值（WT-2024A-C） (38)110kV（35kV）变压器低压侧后备保护定值（WT-2024B-C）(40)35kV变压器低压侧定值（高压侧无断路器）（WT-2024C-C）(42)接地（站用）变压器保护定值（WT-2025-C） (44)公用测控单元（主变公用）定值（WT-2041A-C） (45)35 kV（10kV）线路保护定值（WT-2031-C） (47)35 kV（10kV）电容器保护定值（WT-2032-C） (49)3-10kV电动机保护定值（WT-2034A-C） (50)母线分段保护定值（WT-2033-C） (52)备用电源自投定值（WT-2043A-C） (53)线路测控单元定值（WT-2013-C） (54)开关量输入单元定值 (56)附录二：背板端子原理图 (56)附录三：保护逻辑框图 (64)1. WT-2021A、WT-2021B、WT-2021C主变差动保护逻辑框图(64)2. WT-2023A 110kV三圈变高压侧后备保护逻辑框图 (65)3. WT-2023B 110kV两圈变高压侧后备保护逻辑框图 (67)4. WT-2023C 35kV两圈变高压侧后备保护逻辑框图 (69)5. WT-2024A 主变中压侧后备保护逻辑框图 (71)6. WT-2024B 主变低压侧后备保护逻辑框图 (72)7. WT-2024C 主变低压侧后备保护(高压侧为负荷开关)逻辑框图(73)8. WT-2041A 公用测控单元（主变公用） (74)9. WT-2025 接地变(站用变)保护逻辑框图 (75)10. WT-2031 35kV、10kV线路保护逻辑框图 (76)11. WT-2034A 电动机保护逻辑框图 (78)12. WT-2033 分段保护及WT-2032电容器保护逻辑框图 (80)附录四：装置尺寸及安装开孔尺寸 (81)第一章总体说明WT-2000系列变电站综合自动化系统是我公司根据电力系统自动化及无人值班的要求，总结国内外变电站微机控制及保护的研究和生产的先进经验，采用当今先进的自动化技术、计算机技术、通信技术等高科技，推出的新一代变电站综合自动化系统。
2000kW风力发电机组安装技术
等，以便及时预防和控制事故。部分施工项目只重视常用的建 筑物沉降、变形、倾斜观测，而对于基坑土体情况变化的观测不
4 结束语
考虑、不重视，导致不能及时根据基坑土体变化采取相应的预
建筑基坑的开挖与支护结构是一个系列工程，涉及工程地
防、处理措施。
质、水文地质、工程结构、建筑材料、施工工艺和施工管理等多
2008 年合肥大蜀山边某小区工程，对高度近 15m 的基坑
（上接第 68 页）
水
、、
2.5 忽视周边环境、建筑物对基坑的影响
基坑开挖前应了解周边环境、建筑物、地表水排泄、地下管 3 对新的基坑施工技术、方法不了解
电
线分布、道路、车辆、行人等情况，并且采取相应措施。基坑边上
暖
的堆载，以及机具运行等动荷载，雨水、施工用水湿透等因素， 都会使土体自重应力和土体剪应力发生变化。
建筑的飞速发展给深基坑支护结构带来一场技术革命。在 钢板桩、钢筋混凝土板桩、钻孔灌注桩挡墙、地下连续墙、锚喷
通 技 术
《建筑地基基础设计规范》规定，新建建筑物的基础埋深不 支护等支护结构成功应用后，双排桩、土钉、组合拱帷幕、旋喷
与
宜大于原有建筑物基础埋深，或两基础之间的净距离应该大于 两基础高差的 1~2 倍，否则要采取分段施工、做护坡桩、地下连
参考文献
［1］ GB/T 19568- 2004，风力发电机组装配和安装规范[S].北京：中国标准出版社，2004. ［2］ GB/T1231- 2006，钢结构用高强度大六角头螺栓大六角头螺母垫圈技术条件[S].北京：
④机舱内安装人员通过盘车装置、变桨
中国标准出版社，2006.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
WT2000系列风力发电机组风场安装手册补充工艺A
（1）按照表 4-2 中的接线要求，将电缆-W1.1 一端的黄、绿、红、蓝、黄绿芯线分别接入变
压器柜（63kVA）出线断路器-QF2 和变压器柜（63kVA）接地母排的相应端子上，并均用 M8 螺
栓组件进行紧固，紧固力矩为 16Nm。
（2）按照表 4-2 中的接线要求，将电缆-W1.1 另一端的黄、绿、红芯线先分别穿入塔基柜
文件号:WT2000-086/093/100-NCV/CCV-2292-010-D-A
第5页
共8页
许昌许继风电科技有限公司
（8）在膨胀螺栓的螺纹部分涂抹适量螺纹锁固胶 Loctite243，然后依次装入平垫圈（倒角向 外）、弹簧垫圈和螺母。
（9）用两用快扳 18 将膨胀螺栓拧紧，然后用预置式扭力扳手 A□60-300Nm 以 60Nm 的力 矩将其紧固。
WT2000 系列风力发电机组 风场安装手册补充工艺 A
编 制： 校 对： 审 核： 会 签： 审 定： 批 准：
年月日
文件号:WT2000-086/093/100-NCV/CCV-2292-010-D-A
第1页
共8页
许昌许继风电科技有限公司
目录 变更 ............................................................................................................................................................................. 3 参考 ............................................................................................................................................................................. 3 1 总则 ......................................................................................................................................................................... 4 2 变压器柜（63kVA）的安装 .................................................................................................................................. 4
风电塔架安装手册
实用风电机组安装手册2009年07月12日星期日上午 07:24风力发电机组的安装一、典型的安装程序（一）安装前准备工作1．检查并确认风力发电机组基础已验收，符合安装要求。
2．确认风电场输变电工程已经验收。
3．确认安装当日气象条件适宜，地面最大风速不超过12米／秒。
4．由制造厂技术人员会同建设单位（业主）组织有关人员认真阅读和熟悉风力发电机组制造厂随机提供的安装手册。
5．以制造厂技术人员为主，组织安装队伍，并明确安装现场的唯一指挥者人选。
6．由现场指挥者牵头，制定详细的安装作业计划。
明确工作岗位，责任到人，明确安装作业顺序、操作程序、技术要求、安装要求，明确各工序各岗位使用的安装设备、工具、量具、用具、辅助材料、油料等，并按需分别准备妥当。
7．清理安装现场、去除杂物、清理出运输车辆通道。
8．清理风力发电机组基础，清理基础环工作表面（法兰的上、下端面和螺栓孔），对使用地脚螺栓的，清理螺栓螺纹表面、去除防锈包装、加涂机油，个别损伤的螺纹用板牙修复。
9．安装用的大、小吊车已按要求落实，并进驻现场。
10．办理风力发电机组出库领料手续，由各安装工序责任人负责按作业计划与明细表逐件清点，并完成去除防锈包装清洁工作，运抵安装现场。
（二）安装程序1．塔架吊装：有两种方式。
一种是使用起重量50吨左右的吊车先将下段吊装就位，待吊装机舱和风轮时，再吊剩余的中、上段，这样可减少大吨位吊车的使用时间，适用于一次吊装风力发电机组数量少，且为地脚螺栓或基础结构的。
吊装时还需配备一台起重量16吨以上的小吊车配合“抬吊”。
另一种方式是一次吊装的台数较多，除使用50吨吊车外，还使用起重量大于130吨，起吊高度大于塔架总高度二米以上的大吊车，一次将所有塔架几段全部吊装完成。
塔架吊装时，由于连接用的紧固螺栓数量多，紧固螺栓占用时间长，有可能时，尽量提前单独完成，且宜采用流水作业方式一次连续吊装多台，以提高吊车利用率。
特别是需要平上法兰的采用地脚螺栓的风力发电机组塔架，耗时更长。
风电安装手册
风力发电机安全手册
盛年不重来，一日难再晨。及时宜自勉，
岁月不待人。
编号：FT000320-IT
版本：00
编写：
批准：
文档VWS
日期：
核对：
第 页/共 页
1． 责任与义务
2． 安全和防护设备
2．1必备设备
2．2用于特殊操作的设备
2．2．1用于紧急下降的设备2．2．2其它特殊操作3． 基本安装注意事项3．1概述
在风暴天气里，不要留在塔内或塔的邻近地区。 在进行有关风力发电机的工作时，确保在风力发电机的附近或周边没有无关人员。 必须注意没有小孩在风力发电机的附近或在附近玩。例如，可在风力发电机底座的周围 围上围栏。 必须使外人不可能接触到风力发电机的地面控制器， 以防闯入者由于误用地面控 制器而起动或者停止风力发电机。
3． 基本安全注意事项
3．1概述 如果不执行必须的预防措施，连接到电网的风力发电机具有某些“危险因素” 。存在的 不同危险情况可以总结成如下几种情况：
+电压：
-控制器母线（690V）
-变压器（20.000V）
-绝缘开关。要接触、操作或者修理母线内的任何东西，都必须通过绝缘开关断开电流， 然后接地。
+高度：
本文档介绍基本的预防， 在接触风力发电机时在安全方面必须遵守的义务及程序。 不同 维护工作的具体安全措施将在有关这些操作的具体文档中介绍。
2． 安全及防护设备
2．1必备设备 在对风力发电机进行任何检查或者维护工作之前， 说明：
•安全设备
•可调的系索
•系ቤተ መጻሕፍቲ ባይዱ（1m和2m）
•安全头盔
•安全手套
•防护服
除了上面指出的设备外，每个维护或者检查小组必须具有如下物件：
盛年不重来，一日难再晨。及时宜自勉，
岁月不待人。
编号：FT000320-IT
版本：00
编写：
批准：
文档VWS
日期：
核对：
第 页/共 页
1． 责任与义务
2． 安全和防护设备
2．1必备设备
2．2用于特殊操作的设备
2．2．1用于紧急下降的设备2．2．2其它特殊操作3． 基本安装注意事项3．1概述
在风暴天气里，不要留在塔内或塔的邻近地区。 在进行有关风力发电机的工作时，确保在风力发电机的附近或周边没有无关人员。 必须注意没有小孩在风力发电机的附近或在附近玩。例如，可在风力发电机底座的周围 围上围栏。 必须使外人不可能接触到风力发电机的地面控制器， 以防闯入者由于误用地面控 制器而起动或者停止风力发电机。
3． 基本安全注意事项
3．1概述 如果不执行必须的预防措施，连接到电网的风力发电机具有某些“危险因素” 。存在的 不同危险情况可以总结成如下几种情况：
+电压：
-控制器母线（690V）
-变压器（20.000V）
-绝缘开关。要接触、操作或者修理母线内的任何东西，都必须通过绝缘开关断开电流， 然后接地。
+高度：
本文档介绍基本的预防， 在接触风力发电机时在安全方面必须遵守的义务及程序。 不同 维护工作的具体安全措施将在有关这些操作的具体文档中介绍。
2． 安全及防护设备
2．1必备设备 在对风力发电机进行任何检查或者维护工作之前， 说明：
•安全设备
•可调的系索
•系ቤተ መጻሕፍቲ ባይዱ（1m和2m）
•安全头盔
•安全手套
•防护服
除了上面指出的设备外，每个维护或者检查小组必须具有如下物件：
W2000型风力发电机组安装手册)
上海电气风电设备有限公司
SEWIND CO.,LTD.
W2000 型风力发电机组安装手册 （2MW 轮毂中心高 80 米风力发电机组）
MA-03E.00-A
共 63 页 第3页
4. 工序过程说明 ....................................................................... 35 第三章 电气安装工艺 ....................................................................... 41
MA-03E.00-A
共 63 页 第5页
第一章 安全指南
1. 安全基本要求
风力发电机组的安装包括机械和电气两大部分，机组安装大多为高空作业，为保证安全作 业必须认真遵守下列安全规则：
1.1 吊装塔筒和机舱时 10 分钟平均风速必须小于等于 12 米/秒；安装叶轮时 10 分钟平均 风速必须小于等于 8 米/秒；
W2000 型风力发电机组安装手册
（2MW 轮毂中心高 80 米塔筒重 160 吨风力发电机组）
编号：MA-03E.00-A
上海电气风电设备有限公司
SEWIND CO.,LTD.
上海电气风电设备有限公司
SEWIND CO.,LTD.
W2000 型风力发电机组安装手册 （2MW 轮毂中心高 80 米风力发电机组）
上海电气风电设备有限公司
SEWIND CO.,LTD.
W2000 型风力发电机组安装手册 （2MW 轮毂中心高 80 米风力发电机组）
MA-03E.00-A
前言
共 63 页 第4页
SEW2000 型风力发电机组为三叶片、上风向、水平轴、变速、变浆距的风力发电机组。风 力发电机组的额定功率为 2000KW。
2000KW风力发电机安装工法
3）检查基础环防腐层是否有损伤。如果有，应用白色的聚氨酯漆进行修补。
4)使用钢丝刷、砂纸清除法兰连接面的铁锈或杂物。
图5-1基础环检测
5.2电气箱的放置（图5-2）
将电气箱放置在基础环内混凝土上，以便能够穿过塔筒底段的下部平台，门左手边（从外看）的两个网纹板已经被拆除。
图5-2 电器柜在基础环内的放置
6)分别在塔筒内侧和外侧将垫圈和螺母装到基础螺栓上，用冲击扳手将一圈螺栓预拧紧。
7)拆除塔筒顶部法兰上的吊具和吊装连接板。
8)按照紧固力矩表中规定的紧固力矩设置液压扭力扳手，并按对角方式全部紧固螺母，然后画上标记。
5.3.3顶段塔筒安装
1)清理中段塔筒上法兰和顶段下法兰，并在法兰面上呈S状涂抹密封胶。
3)塔顶安装人员指挥吊机将机舱吊至塔筒上方，指挥吊机将底部法兰与塔筒顶部法兰进行对接并用螺栓固定。
4)用专用液压扳手对称地进行螺栓预紧，松下吊机，解除吊具。
5)用专用液压扳手对称地进行螺栓的第二次力矩紧固，达到最终的力矩要求。
图5-5机舱的安装
5.5轮毂安装（轮毂组装与机舱安装同时进行）（图5-6）
5
5.1基础环整理（图5-1）
1）基础环法兰与塔筒底法兰对接标记：基础环法兰内侧面有一个明显标记，表明与塔筒底法兰的对接位置，一般这个标记对应塔筒门的方向。
2）基础环水平度检查：用水平仪和标尺检查相隔120°的三个方向上（其中之一对应法兰对接标记）基础法兰面是否水平。测量点位于法兰中环，每个方向最少测量两次，最大水平误差平均不超过安装手册的要求数据。
5)主吊机慢慢将顶段塔筒爬梯与中段塔筒爬梯对正后落下，用螺栓将两法兰连接固定，先用用冲击扳手将一圈螺栓预拧紧，松下吊机和卸下专用吊耳。随即用专用液压扳手对称进行第二次力矩紧固使其达到设计力矩要求。
4)使用钢丝刷、砂纸清除法兰连接面的铁锈或杂物。
图5-1基础环检测
5.2电气箱的放置（图5-2）
将电气箱放置在基础环内混凝土上，以便能够穿过塔筒底段的下部平台，门左手边（从外看）的两个网纹板已经被拆除。
图5-2 电器柜在基础环内的放置
6)分别在塔筒内侧和外侧将垫圈和螺母装到基础螺栓上，用冲击扳手将一圈螺栓预拧紧。
7)拆除塔筒顶部法兰上的吊具和吊装连接板。
8)按照紧固力矩表中规定的紧固力矩设置液压扭力扳手，并按对角方式全部紧固螺母，然后画上标记。
5.3.3顶段塔筒安装
1)清理中段塔筒上法兰和顶段下法兰，并在法兰面上呈S状涂抹密封胶。
3)塔顶安装人员指挥吊机将机舱吊至塔筒上方，指挥吊机将底部法兰与塔筒顶部法兰进行对接并用螺栓固定。
4)用专用液压扳手对称地进行螺栓预紧，松下吊机，解除吊具。
5)用专用液压扳手对称地进行螺栓的第二次力矩紧固，达到最终的力矩要求。
图5-5机舱的安装
5.5轮毂安装（轮毂组装与机舱安装同时进行）（图5-6）
5
5.1基础环整理（图5-1）
1）基础环法兰与塔筒底法兰对接标记：基础环法兰内侧面有一个明显标记，表明与塔筒底法兰的对接位置，一般这个标记对应塔筒门的方向。
2）基础环水平度检查：用水平仪和标尺检查相隔120°的三个方向上（其中之一对应法兰对接标记）基础法兰面是否水平。测量点位于法兰中环，每个方向最少测量两次，最大水平误差平均不超过安装手册的要求数据。
5)主吊机慢慢将顶段塔筒爬梯与中段塔筒爬梯对正后落下，用螺栓将两法兰连接固定，先用用冲击扳手将一圈螺栓预拧紧，松下吊机和卸下专用吊耳。随即用专用液压扳手对称进行第二次力矩紧固使其达到设计力矩要求。
风力发电设备安装说明书
风力发电设备安装说明书一、概述风力发电设备是一种利用自然风力发电的设备，本安装说明书将为您提供详细的安装步骤和注意事项。
在开始安装之前，请确保您已经阅读并理解本说明书中的所有内容，以确保安全并正确地安装设备。
二、安装前准备1. 确保安装位置：选择适合的安装场地，保证风力发电设备能够充分吸收风能。
避免安装在有阻挡物或高楼大厦附近的区域。
2. 检查基础条件：确保安装基础坚实牢固，并符合设备要求的承重能力。
3. 安全用电：确保设备接入电网前，电网能够提供稳定可靠的电力，并符合电网接入要求。
4. 必备工具：准备安装所需的工具，例如螺丝刀、扳手、螺栓等。
三、安装步骤1. 组件组装：按照设备提供的组件安装图纸，将各个组件按正确的顺序进行组装。
确保每个组件的连接牢固可靠。
2. 塔筒安装：根据设备要求，将塔筒安装在预先准备的基础上。
确保塔筒垂直且稳定，使用螺栓将其安装固定。
3. 风轮安装：将风轮与塔筒顶部的主轴连接，并按照设备说明进行旋转灵活性和防松检查。
4. 导叶安装：按照设备说明，将导叶安装到风轮上，并确保导叶可以灵活调整角度，并能够在风力作用下自动转动。
5. 风力机头安装：将风力机头安装在塔筒的顶部，确保连接紧密且稳固，可以顺畅地转动。
6. 电气连接：根据设备接线图，将各个电缆和电线按照正确的接线方式连接。
确保连接牢固且符合电气安全要求。
7. 融化控制系统：根据设备说明，安装融化控制系统，并对其进行必要的设置和调试。
四、安全事项1. 在安装过程中，务必严格按照设备说明进行操作，切勿随意更改或省略任何步骤。
2. 在安装过程中，严禁在设备上进行攀爬或站立，以免发生意外伤害。
3. 在进行电气连接时，务必确保断电，并由专业人员进行操作。
4. 在安装过程中，如遇到问题或疑问，请及时与设备制造商或售后服务人员沟通，不要擅自处理或修复设备。
5. 安装完成后，务必进行设备的功能测试和安全检查，确保设备正常运行且安全可靠。
2000KW风力发电机安装工法.
8.7 起重钢索、吊具安全系数不小于6。
9
9.1对全体员工进行环保意识教育，使其自觉遵守相关环境保护法规。
9.2做好文明施工及环境保护，对现场的包装箱等杂物有专人及时回收，保持现场整洁。
9.3施工区
1）做好水土保护工作，砌筑必要的挡土墙、排水渠。
2）设备、车辆检修、清洗作业处和楼等产生污染水的固定点，一律进行硬地作业，合理布置排水。污染水集中处理达标后再排放。
2)安装盘车装置和安装超声波风向标和风速计。（图5-4）
3)拆下排污管并清洁机舱。
5.4.2 机舱安装（图5-5）
1)用两条麻绳（溜绳）固定在机舱的前后两侧，六名安装工人在地面上对机舱的移动进行控制。
2)把机舱专用吊具挂在主吊机上，吊机回转、变幅将专用吊具和机舱连接好，确认合格后，拆掉机舱支架，吊机慢慢起钩。
5.3塔筒吊装（图5-3）
5.3.1 底段塔筒安装
1)将四个吊装连接板固定到塔筒顶部法兰上。四个连接板必须放在一个方块内，彼此之间有相同数量的自由螺栓孔。固定到塔筒底部法兰上的吊装连接板必须布置在上部位置（即为12：00点钟位置）。
2)分别将500吨吊机和70吨吊机的吊钩用索具固定到塔筒的上下法兰上的连接板上。
3）检查基础环防腐层是否有损伤。如果有，应用白色的聚氨酯漆进行修补。
4)使用钢丝刷、砂纸清除法兰连接面的铁锈或杂物。
图5-1基础环检测
5.2电气箱的放置（图5-2）
将电气箱放置在基础环内混凝土上，以便能够穿过塔筒底段的下部平台，门左手边（从外看）的两个网纹板已经被拆除。
图5-2 电器柜在基础环内的放置
2
2.1本工法施工工艺科学，工序明确，每道工序操作规范，定员定岗定位，施工程序有条不紊，各专业衔接配合紧密。
9
9.1对全体员工进行环保意识教育，使其自觉遵守相关环境保护法规。
9.2做好文明施工及环境保护，对现场的包装箱等杂物有专人及时回收，保持现场整洁。
9.3施工区
1）做好水土保护工作，砌筑必要的挡土墙、排水渠。
2）设备、车辆检修、清洗作业处和楼等产生污染水的固定点，一律进行硬地作业，合理布置排水。污染水集中处理达标后再排放。
2)安装盘车装置和安装超声波风向标和风速计。（图5-4）
3)拆下排污管并清洁机舱。
5.4.2 机舱安装（图5-5）
1)用两条麻绳（溜绳）固定在机舱的前后两侧，六名安装工人在地面上对机舱的移动进行控制。
2)把机舱专用吊具挂在主吊机上，吊机回转、变幅将专用吊具和机舱连接好，确认合格后，拆掉机舱支架，吊机慢慢起钩。
5.3塔筒吊装（图5-3）
5.3.1 底段塔筒安装
1)将四个吊装连接板固定到塔筒顶部法兰上。四个连接板必须放在一个方块内，彼此之间有相同数量的自由螺栓孔。固定到塔筒底部法兰上的吊装连接板必须布置在上部位置（即为12：00点钟位置）。
2)分别将500吨吊机和70吨吊机的吊钩用索具固定到塔筒的上下法兰上的连接板上。
3）检查基础环防腐层是否有损伤。如果有，应用白色的聚氨酯漆进行修补。
4)使用钢丝刷、砂纸清除法兰连接面的铁锈或杂物。
图5-1基础环检测
5.2电气箱的放置（图5-2）
将电气箱放置在基础环内混凝土上，以便能够穿过塔筒底段的下部平台，门左手边（从外看）的两个网纹板已经被拆除。
图5-2 电器柜在基础环内的放置
2
2.1本工法施工工艺科学，工序明确，每道工序操作规范，定员定岗定位，施工程序有条不紊，各专业衔接配合紧密。
500-2000风力发电机用户手册
南京神龙风力发电有限公司风力发电机安装维护使用说明书（适用500W 1000W 2000W）南京神龙风力发电有限公司地址：江苏省南京市浦口区珠江工业园邮编：2100电话：025-传真：025-网址：电子邮件：slfdj@目录一简介┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅3二机组的主要技术参数┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅3三主要部件安装示意简图┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅ 4 四安装┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅ 5 五蓄电池配置说明┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅10 六维护┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅11感谢您使用本公司的产品！本公司所提供的风力发电机是遵照安全设计生产的，由独特的电气部分和机械部分组成。
安装使用前，请仔细通读本说明书！必须严格按照本手册要求规程安装使用！一简介现代社会，随着能源的紧张，人们重新考虑利用一种没有污染且永不枯竭的能源，这就是风力发电机。
风能是一种无污染的可再生能源，它取之不尽，用之不竭，随着生态环境的要求和能源的需要，新能源的开发日益受到重视，由于风力发电经济性日益改善，因此国家对风力发电已制定了发展计划。
南京神龙风力发电有限公司是一家专业从事绿色能源研发销售的新型高科技企业，公司位于长江以北浦口地区，东连长江大桥二桥，西与长江三桥紧邻，312国道、宁合高速贯穿全境，交通十分便捷。
为保证产品的质量，公司配备先进的精密检测仪器和完善的质量体系。
已通过市质检局的检验。
公司以质量第一，用户至上，诚信为本，货真价实为宗旨，以友好协商，互利双赢为原则，期待与更多客户共同努力，共创辉煌！二主要技术参数：三主要部件安装示意简图图一主要部件及安装简图本型风力发电机主要由以下几部分组成：1.发电机本体（整体装配，含发电机、回转体、尾翼等）2.风轮盘3.压板4.风叶（3片）5.整流罩6.紧固件若干7.塔架（选供件）8.底座（选供件）9.钢丝绳（选供件，用于使用拉索型塔架提供）10. 控制(逆变)器(选供件)安装前请对照装箱单清点零部件，若有缺失或损坏请与承运商联系，或直接联系经销商或厂家。
风力发电机组安装指南
风力发电机组安装指南一、引言随着全球对可再生能源需求的增长，风力发电成为了一种受欢迎的清洁能源选择。
风力发电机组作为利用风能转化为电能的设备，其正确的安装非常重要。
本文将为您提供一份风力发电机组安装指南，以确保安装过程顺利进行并获得高效的发电结果。
二、选择适当的安装地点1.风能资源评估：在选择安装地点之前，需要进行充分的风能资源评估。
通过测量风速和方向，确保安装地点的风能资源丰富。
同时，需要考虑地理条件、地形地貌、周围环境等因素对风能的影响。
2.距离电网的远近：风力发电机组需要连接到电网，因此选择距离电网较近的安装地点，可以减少输电损耗和成本。
3.建筑物和障碍物影响：选址时需要注意周围建筑物和障碍物（如树木、高楼等）对风力发电机组的影响。
避免这些障碍物阻挡风能流入发电机组。
三、确保安全并遵守法规1.安全考虑：在安装过程中，必须优先考虑工人和施工人员的安全。
严格遵守相关安全标准和规定，并确保所有人员都接受安全培训。
2.法规合规：在安装风力发电机组之前，需了解并遵守当地、地区和国家的相关法规和规定。
确保安装过程符合监管要求。
四、风力机组的基础安装1.地基建设：风力发电机组需要坚固的地基支撑。
根据土壤条件和机组要求，选择适当的地基类型，如混凝土基础或钢结构基础。
2.基础尺寸和固定：根据风力发电机组的尺寸和重量，合理设计基础的尺寸和结构。
确保基础固定牢固，以承受风力机组在运行时的负荷。
五、安装风力发电机组1.组装：根据制造商提供的说明书，进行风力发电机组的组装。
确保所有组件的正确放置和连接。
2.安装螺栓：使用适当的工具和技术，将发电机组安装到基础上，并紧固螺栓。
确保机组在安装后保持平稳和稳固。
六、电网连接和系统调试1.电网连接：将风力发电机组连接到电网，确保连接正确无误。
这需要某种转换设备（如逆变器）来将风力机组产生的直流电转换为交流电，以供给电网使用。
2.系统调试：进行系统调试和检测，确保风力发电机组能够按要求运行。
风力发电机安装手册手册
风力发电机安装手册，V39/V42/V44/V47目录……………………………………………………………………………………………页数1.混凝土地基 (3)2.两段式塔架的重量分布 (3)3.三段式塔架的重量分布 (4)4.35m、40m、45m、50 m、55 m两段式标准塔架所用六角螺栓的回顾 (7)5.55 m、60 m、65 m高三段式标准塔架所用六角螺栓的回顾 (8)6.H63塔架所用六角螺栓的回顾，（63米高，4段式） (9)7.H63塔架所用六角螺栓的回顾，（63米高，3段式） (10)8.塔架中电缆的装配 (11)9.管状塔架的装配 (11)10.管状塔架的吊装 (11)11.避免叶片受载 (15)12.曲柄臂的安装及锁紧装置 (16)13.安装叶片到轮毂上 (18)14.机舱的安装 (22)15.爬梯和电缆的安装 (28)16.叶轮的安装 (30)17.导流罩的最后安装 (33)18.支撑横木安装 (33)19.电缆的最后安装 (35)20.地面控制器和电缆的连接，控制器的空冷却器的通风 (39)21.防止横木旋转装置的滑瓦的调整 (40)22.吊装风力机开始和结束前的润滑 (41)23.工具，材料，设备 (42)24.扭矩扳手设备 (45)25.SWEENEY292扭矩增效器的换算表 (47)最大风速14m/sec.安装塔架和装配机舱的最大风速14m/sec.安装轮毂的最大风速转矩扳手所有转矩扳手设备如手册图中所示，设备用矿物油润滑螺栓（如Tecaxo Meropa）。
图纸VESTAS的塔架的图纸在一其编号为942257文件袋中-。
1.混凝土地基²安装前要检查及根据目前的地基建议，确保其地基可得到批准。
得到批准安装塔架前，确保地基的硬度至少是名义强度的75%。
²地基剖面检查地基剖面的上翼缘是水平的（最大误差在3㎜以内）并且它是一个无其他痕迹的平面。
第一段重量：约16200㎏高度：约12m图2：H63 塔架，3段图3.底部直径为3.0m的高为35m、40m、45m的两段式标准塔架。
风力发电机安装使用
风力发电机安装使用风力发电机安装使用文档1、介绍1.1 目的本文档旨在提供有关风力发电机安装和使用的详细指导。
通过阅读本文档，用户将了解如何正确安装、操作和维护风力发电机，以及注意事项和安全要求。
1.2 受众本文档适用于所有计划安装和使用风力发电机的个人、企业或组织。
2、安装前准备2.1 环境评估在安装风力发电机之前，用户需要对安装地点的环境进行评估。
这包括风速测量、地形分析、气候条件等。
确保安装地点符合风力发电机的要求。
2.2 设备检查在安装之前，用户应该对风力发电机的设备进行检查，确保所有部件完好无损。
这包括检查风机叶片、塔架、电气部件等。
2.3 安全措施在进行安装前，用户必须熟悉并遵守相关的安全措施，包括但不限于个人防护装备的使用、危险区域的标记和保护措施等。
3、安装过程3.1 塔架安装首先，用户需要准确确定风力发电机的塔架位置。
在进行塔架安装之前，确保地基符合要求，并根据安装说明进行基础的施工。
然后，根据风力发电机的类型进行塔架的安装。
注意安全操作和正确的固定方法。
3.2 风机组装在塔架安装完成后，用户需要进行风机组装。
这包括将风机叶片固定到风机头、安装控制器和电缆管理等。
3.3 连接电网一旦风机组装完成，用户需要进行电网的连接。
这包括将风力发电机与电网系统连接，以便将电能注入电网。
4、使用和维护4.1 操作指导用户在使用风力发电机时，必须按照操作指导进行操作。
这包括开启和关闭风力发电机、监控运行状态、处理异常情况等。
4.2 定期检查定期检查风力发电机的状态是确保其正常运行的关键。
用户应该制定检查计划，包括检查塔架、风机叶片、电气系统等。
4.3 维护和保养除了定期检查，用户还需要进行维护和保养工作。
这包括清洁风机叶片、检查电气连接、润滑轴承等。
5、附件本文档附带以下附件：- 风力发电机安装图纸- 风力发电机操作手册- 安全警示标识图样6、法律名词及注释6.1 风力发电机风力发电机是一种利用风能将其转化为电能的设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风力发电机组安装手册第一章2500 风力发电机安装导叙第二章机舱部分2．1 机舱以及机舱罩的卸车2．1．1 机舱的卸车2．1．2 机舱罩的卸车2．2 机舱的组装2．2．1 油冷风扇及其安装吊架的组装2．2．2 逃生支架的安装2．2．3 机舱内吊车的安装2．2．4 机舱罩的吊装2．2．5 油冷风扇吊架上部弹性轴承的安装2．2．6 接地线和避雷针的安装2．2．7 水冷管接头的安装2．2．8 航空灯接线盒的固定2．2．9 机舱内照明灯的安装2．2．10 航空灯的安装2．2．11 风速风向仪的安装2．2．12 通风罩的安装2．2．13 联轴器和刹车盘罩子的拆卸2．2．14 机舱罩打密封胶2．2．15 机舱内卫生打扫以及主轴法兰的清理2．3 机舱的吊装2．3．1 吊装专用吊具的试吊2．3．2 机舱的吊装2．4 机舱部分螺栓和工具清单2．4．1 机舱用螺栓清单2．4．2 工具清单第三章塔筒部分3．1 塔筒内电缆的铺设3．1．1 下段塔筒内电缆铺设3．1．2 中段塔筒电缆的铺设3．1．3 上段塔筒电缆的铺设3．2 塔筒内踏板拆除，下塔筒中间搁板的拆除，安全绳铺设以及三段塔筒法兰面的清理3.3 塔筒吊具的安装3．3．1 下段塔筒吊具的安装3．3．2 中段塔筒与上段塔筒吊具的安装3．4 塔筒吊装3．4．1 下塔筒的吊装3．4．2 中段塔筒和上段塔筒的吊装3．5 塔筒部分安装用螺栓以及工具、消耗品清单3．5．1 安装用螺栓清单3．5．2 工具及消耗品清单第四章叶轮部分4．1 轮毂部分4．1．1 轮毂的卸车4．1．2 轮毂罩的清洗以及楔形盘的安装4．2 叶片部分4．2．1 叶片卸到安装准备位置4．2．2 防雨罩的安装4．2．3 叶片的清理4．3 叶轮的组装4．3．1 叶片对接4．3．2 导流帽的安装4．4 叶轮的吊装4．5 工具清单第一章2500风力发电机安装导叙风力发电机是把风能转化为电能，并按照供电公司的指标给其他电网供电的设备。
而要叙述的2500型发电机技术成熟，具有变浆、变速恒频的功能，为了使大家安装的过程更加的规范，同时也使我们的工作有章可寻，于是就编写了这个比较详细的安装手册，希望可以帮助大家填补在安装中出现的纰漏。
由于只是一个组装的手册，因此这里就详细的介绍2500机型三大主体结构的安装过程，至于小的结构上有不明白的地方，大家可以翻阅《FL1500系列风力发电机维护与维修手册》。
为了介绍的方便，我们把风机分成三大部分，即机舱、塔筒、叶轮。
机舱部分将详细地介绍机舱从组装车间到了现场以后的部分安装工作；塔筒部分将介绍三段塔筒组装的全部过程；叶轮部分将分成轮毂、叶片、叶轮三片来介绍。
三大部分将作为单独的部分分开来讲述，虽然分开了论述，可是却使整个总装的过程更加的清晰。
每一部分介绍完毕后，都会附有本部分工作所需工具和耗材的清单。
第二章机舱部分2. 1机舱以及机舱罩的卸车2. 1.1机舱的卸车(1)机舱与运输支架总重约80T，准备一台100T吊车，吊带4根；(2)检查随机舱一同运过来的各部件：①油冷风扇及其安装吊架，②避雷针，③风速风向仪及其安装支架，④塔基电控柜，⑤舱内照明灯罩及灯管，⑥航空灯控制盒，⑦舱底挡油板；2. 1. 2机舱罩的卸车(1)需一台20T以下的小吊车;(2)清洗机舱罩。
2. 2机舱的组装2. 2. 1油冷风扇及其安装吊架的组装⑴油冷风扇的吊架；利用外部吊车吊装油冷风扇；⑵油冷风扇利用外部吊车吊装油冷风扇;⑶油冷管道连接2. 2. 2逃生支架的安装利用外部吊车把逃生支架吊到安装点安装;2. 2. 3机舱内吊车的安装吊葫芦安装点如下图所示：2.2. 4机舱罩的吊装⑴ 拆去机舱边缘上的运输垫木;⑵用吊车起吊左、右机舱罩；⑶用吊车起吊顶部机舱罩2.2. 5油冷风扇吊架上部弹性轴承的安装如2.2.1节⑴中图所示，吊架上部的就是弹性轴承。
2.2. 6接地线和避雷针的安装⑴接地线的安装；⑵避雷针的安装；2. 2. 7水冷管接头的安装2. 2. 8航空灯接线盒的固定2.2. 9机舱内照明灯的安装机舱内照明灯的接线图如下：2.2. 10航空灯的安装航空灯安装时有一个调平仪，即航空灯的支架。
装好支架后，再把航空灯用螺栓固定到支架上。
⑴安装调平仪⑵安装航空灯2.2. 11风速风向仪的安装⑴安装风速风向仪合叶和支架；⑵安装风速风向仪;2. 2. 12通风罩的安装通风罩的安装要等机舱吊装上塔筒以后才装配，将其放到上部机舱的后面, 吊架的下面固定好。
2.2. 13联轴器和刹车盘罩子的拆卸拆掉联轴器和刹车盘上的罩子，并把他们放在机舱后面。
2.2. 14机舱罩打密封胶清理干净机舱罩的结合面处，用干净抹布除去里面的水分和灰尘，用胶枪打胶。
2.2. 15机舱内卫生打扫以及主轴法兰的清理⑴ 用扫把和刷子清理干净机舱内部；⑵ 用汽油或者煤油清理主轴的法兰面；2.3机舱的吊装2.3. 1吊装专用吊具的试吊在完成机舱的组装工作后，为了保证吊装的质量，同时也为了检验专用的吊具是否合适，因此在吊装前要先试吊一下机舱。
吊具具体组装：长吊环、卸扣、吊链2.3. 2机舱的吊装⑴挂好机舱专用吊具；⑵用蓬布盖好机舱头部；⑶拆掉运输支架；⑷装上2根150M的风绳；⑸启动大吊车，提升吊车；⑹将机舱提升到了上塔筒的上法兰后，吊停住吊钩，上螺栓；⑺卸下吊具；⑻用液压扳手打力矩；2.4机舱部分螺栓和工具清单2. 4. 1机舱用螺栓清单⑴ 上部机舱罩与左、右舱罩连接处螺栓M10X40 （26&=52个）；⑵ 左与左下，右与右下机舱罩连接用螺栓M10X40 （26&=52个）；⑶后部背板与左、右及上部机舱罩连接用螺栓M10X 40 （14个）；⑷通风罩安装用螺栓M10X 50 （20个）；⑸ 避雷针安装用螺栓M10X 50 （3个），M10X 30 （固定避雷针接地线用, 1个）；⑹ 风速风向仪合叶用螺栓M8X 16 （内六角沉头，4个）；⑺ 风速风向仪安装支架安装用螺栓M10X 55 （4个）；⑻ 航空灯调平仪安装用螺栓M10X 140 （中间有95伽套筒，4个）；⑼ 航空灯安装到调平仪上的螺栓M12X 50 （4个）；⑽ 航空灯控制盒安装用螺栓M6X20 （4个）；（11）小吊车安装用螺栓M16X 50 （支架上有螺纹，4个）；（12）油冷风扇支架安装用螺栓M12X 90 （中间有50伽套筒，8个）；（13）油冷风扇支架上部弹性轴承安装用螺栓M16X 20 （1个）；（14）油冷风扇固定用螺栓M10X 30 （支架上有螺纹，4个）（15）照明灯盒安装用螺栓M8X 30 （8个）；（16）接地线连接用内六角螺栓M8X30 （9个）；（17）机舱与上塔筒连接用螺栓M36X220 （88个，无须螺母）。
2. 4. 2工具清单F第三章塔筒部分3.1塔筒内电缆的铺设3.1. 1下段塔筒内电缆铺设打开所有的电缆夹子，把电缆放进电缆夹，上紧上法兰下的第一个电缆夹子, 然后依次拉紧电缆，并上紧电缆夹子，用塑料包好电缆头3.1. 2中段塔筒电缆的铺设铺设的方法同下段塔筒。
3.1. 3上段塔筒电缆的铺设上段塔筒的中上部有一个电缆的转向器，即马鞍桥。
因此，电缆铺设的时候只需要铺到马鞍桥下面的第一个夹子和第二个夹子中间即可。
从下往上依次上紧夹子，用扎带固定好接地线和电缆头，并用塑料包好电缆头。
3.2塔筒内踏板拆除，下塔筒中间搁板的拆除，安全绳铺设以及三段塔筒法兰面的清理⑴拆除梯子中间的踏板；⑵卸下下塔筒下平台的中间搁板；⑵在中段和下段塔筒里铺设临时的安全绳；⑶清理塔筒法兰和法兰上的螺栓孔。
3.3塔筒吊具的安装3.3. 1下段塔筒吊具的安装⑴上法兰3点、9点位置安装塔筒吊具；⑵下法兰的12点位置装上吊具；3.3. 2中段塔筒与上段塔筒吊具的安装3.4塔筒吊装3.4. 1下塔筒的吊装⑴检验基础环的水平误差；⑵清理基础环的上下法兰面、螺孔；⑶把下塔筒与基础环连接用的螺栓、螺母、垫片放进基础环里；⑷用MoS2润滑所有螺栓的螺纹；⑸400T主吊车与100T副吊车就位；⑹ 主副吊车同时起吊，待塔筒离开地面以后，主吊车继续提升，副吊车则调整塔筒底端和地面的距离；⑺用电动扳手紧固螺栓；⑻拆卸吊具；⑼紧固塔筒与基础环连接螺栓；⑽连接接地线；(11)塔筒内照明接线。
3.4. 2中段塔筒和上段塔筒的吊装⑴中段塔筒的吊装：方法同下段塔筒；⑵ 上段塔筒的吊装：塔筒的安装和上2段一样3.5塔筒部分安装用螺栓以及工具、消耗品清单3.5. 1安装用螺栓清单3.5. 2工具及消耗品清单第四章叶轮部分4.1轮毂部分4.1. 1轮毂的卸车轮毂重约18T，准备一台20T吊车;4.1. 2轮毂罩的清洗以及楔形盘的安装⑴检查轮毂罩外表；⑵清洗干净轮毂罩和导流帽、楔形盘，清理变浆轴承的法兰面;⑶安装楔形盘。
4.2叶片部分4.2. 1叶片卸到安装准备位置叶片运进安装现场的示意图如下：这种方法需要2台吊车的配合;如果现场没有2台吊车，也可以用一台吊车完成把叶片卸到安装准备位置的工作，示意图如下:4.2. 2防雨罩的安装示意图如下：4.2. 3叶片的清理清除叶片上的污迹或者油污，打磨掉叶片法兰上的毛刺，清理法兰面4.3叶轮的组装4.3. 1叶片对接⑴准备15KW左右的大发电机一台，给变桨提供电源；卡变桨齿轮的方木3块；手动变桨控制盒1个；⑵ 按421中的第二种方法给叶片装好吊具;⑶接好手动变桨控制盒准备变桨；⑷缓缓起升大吊车，将叶片缓缓的送进轮毂；⑸上紧所有的螺栓，卸下吊具，在叶片前部1/3处用支架托住叶片;⑺用相同的方式把另外2个叶片对接好；⑻连接接地线。
4.3. 2导流帽的安装用吊车吊起导流帽到轮毂上面安装。
4.4叶轮的吊装⑴ 把工具通过机舱的小吊车吊进机舱；⑵ 主副吊车就位，挂好吊具，如下图所示:⑶利用手动变桨控制盒把与主吊车吊具相连的2个叶片的薄面转到下面, 在变桨小齿轮与变桨轴承处用方木卡住防止转动，并各拉2根150M风绳；⑷卸下运输支架上的螺栓；⑸主副吊车同时启动，起升吊钩，卸下运输支架；⑹停吊车，用砂纸和汽油清理轮毂的法兰面，在叶片上装好定位销，把定位用的螺栓上好，如下图所示：⑹通过调整臂架的长度使第三个叶片处于垂直位置后，卸下副吊车的吊具;⑺大吊车继续提升吊钩，直到叶轮的中心和主轴平行后，对接叶轮和机舱, 等所有的固定螺栓都对进后，穿上机舱里准备好的安装螺栓，带上垫片和螺母，取下定位销换成安装用的螺栓；⑻ 用电动扳手依次紧固螺栓，解开大吊车的吊具；⑼ 用液压扳手打螺栓力矩。
4.5工具清单。
