电力系统中性点不接地运行方式.

电力系统的中性点运行方式电力系统的中性点运行方式在电力系统中，当变压器或发电机的三相绕组为星形联结时，其中性点可有两种运行方式：中性点接地和中性点部接地。

中性点直接接地系统称为大电流接地系统，中性点不接地和中性点经消弧线圈（或电阻）接地的系统称为小电流接地系统。

中性点的运行方式主要取决于单相接地时电气设备绝缘要求及供电可靠性。

图1－2列出了常用的中性点运行方式。

图中，电容C为输电线路对地分布电容。

图1－2 电力系统中性点运行方式a)中性点直接接地b)中性点不接地c)中性点经消弧线圈接地d)中性点经电阻接地中性点直接接地方式：当发生一相对地绝缘破坏时，即构成单相短路，供电中断，可靠性降低。

但是，该方式下非故障相对地电压不变，电气设备绝缘水平可按相电压考虑。

此外，在380/220V低压供电系统中，线对地电压为相电压，可接入单相负荷。

中性点不接地方式：当发生单相接地故障时，线电压不变，而非故障相对地电压升高到原来相电压的√3倍，供电不中断，可靠性高。

电力系统的构成图示一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用，如图所示。

电力系统的组成示意图电流接地方式；凡是单相接地电弧能够瞬间自行熄灭者，属于小电流接地方式。

大电流接地方式主要有：中性点有效接地方式；中性点全接地方式，即非常有效接地方式。

此外，还有中性点经低电抗、中电阻和低电阻接地方式等。

小电流接地方式主要有：中性点谐振（经消弧线圈）接地方式；中性点不接地方式；中性点经高电阻接地方式等。

◆中性点不接地系统：中性点对地绝缘的系统优点：这种系统发生单相接地时，三相用电设备能正常工作，允许暂时继续运行两小时之内，因此可靠性高，缺点：这种系统发生单相接地时，其它两条完好相对地电压升到线电压，是正常时的 倍，因此绝缘要求高，增加绝缘费用。

存在保护选择性问题。

适用范围：中压系统且接地电流小于规定值。

电力系统中性点运行方式电力系统中性点运行方式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。

我国电力系统目前所采用的中性点接地方式主要有三种：即不接地、经消弧线圈接地和直接接地。

小电阻接地系统在国外应用较为广泛，我国开始部分应用。

1、中性点不接地（绝缘）的三相系统各相对地电容电流的数值相等而相位相差120°，其向量和等于零，地中没有电容电流通过，中性点对地电位为零，即中性点与地电位一致。

这时中性点接地与否对各相对地电压没有任何影响。

可是，当中性点不接地系统的各相对地电容不相等时，及时在正常运行状态下，中性点的对地电位便不再是零，通常此情况称为中性点位移即中性点不再是地电位了。

这种现象的产生，多是由于架空线路排列不对称而又换位不完全的缘故造成的。

在中性点不接地的三相系统中，当一相发生接地时：一是未接地两相的对地电压升高到√3倍，即等于线电压，所以，这种系统中，相对地的绝缘水平应根据线电压来设计。

二是各相间的电压大小和相位仍然不变，三相系统的平衡没有遭到破坏，因此可继续运行一段时间，这是这种系统的最大优点。

但不许长期接地运行，尤其是发电机直接供电的电力系统，因为未接地相对地电压升高到线电压，一相接地运行时间过长可能会造成两相短路。

所以在这种系统中，一般应装设绝缘监视或接地保护装置。

当发生单相接地时能发出信号，使值班人员迅速采取措施，尽快消除故障。

一相接地系统允许继续运行的时间，最长不得超过2h。

三是接地点通过的电流为电容性的，其大小为原来相对地电容电流的3倍，这种电容电流不容易熄灭，可能会在接地点引起弧光解析，周期性的熄灭和重新发生电弧。

弧光接地的持续间歇性电弧较危险，可能会引起线路的谐振现场而产生过电压，损坏电气设备或发展成相间短路。

故在这种系统中，若接地电流大于5A时，发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。

2、中性点经消弧线圈接地的三相系统上面所讲的中性点不接地三相系统，在发生单相接地故障时虽还可以继续供电，但在单相接地故障电流较大，如35kV系统大于10A，10kV系统大于30A时，就无法继续供电。

中性点不接地系统电容电流中性点不接地的运⾏⽅式，电⼒系统的中性点不与⼤地相接。

我国3～66kV系统，特别是3～10kV系统，⼀般采⽤中性点不接地的运⾏⽅式。

中性点不接地系统正常运⾏时，各相对地电压是对称的，中性点对地电压为零，电⽹中⽆零序电压。

由于任意两个导体之间隔以绝缘介质时，就形成电容，所以三相交流电⼒系统中相与相之间及相与地之间都存在着⼀定的电容。

系统正常运⾏时，三相电压UA、UB、UC是对称的,三相的对地电容电流Ico.A、Ico.B、Ico.C也是平衡的。

所以三相的电容电流相量和等于0，没有电流在地中流动。

每个相对地电压就等于相电压。

当系统出现单相接地故障时(假设C相接地)，故障电流Id（在下图中实际就是Ic）没有返回电源的通路，只能通过另外两⾮故障相（如A、B相）的对地电容返回电源。

I=U/Xc=ωCU，⽽C∝S/d，即与电容极板⾯积成正⽐、⽽与极板距离成反⽐。

所以线路对地电容，特别是架空线路对地电容很⼩，容抗很⼤，所以Id很⼩，按照规范，不得⼤于20A，同时作为此系统（如10KV 系统）负载⼯作的10KV变电所（10/0.38KV），其保护接地电阻按规范不得⼤于4Ω（交流电⽓装置的接地设计技术规范，DL/T 621），所以低压系统对地电位升⾼有限（⼀般不超80V，保护接地电阻做重复接地时不超50V）。

此时C相对地电压为0,⽽A相对地电压⽽B相相对地电压,同时U'a、U'b相差60度。

由此可见，C相接地时，不接地的A、B两相对地电压由原来的相电压升⾼到线电压（即升⾼到原来对地电压的√3 倍，即1.732倍），相位差60度。

C相接地时，系统接地电流（电容电流）IC应为A、B两相对地电容电流之和。

由于⼀般习惯将从电源到负荷⽅向取为各相电流的正⽅向，所以：。

IC＝√3 ICA⼜因Ica＝U’A／XC＝√3 UA／XC＝√3 IC0，因此IC＝√3Ica= 3IC0，即⼀相接地的电容电流为正常运⾏时每相电容电流的三倍。

电力系统中性点运行方式电力系统中性点的运行方式正确与否，对电力系统的安全运行有很大的意义。

它关系到绝缘水平、通信干扰、继电保护及自动装置的正确动作等方面。

下面从电力系统运行的角度说明中性点的运行方式及所对应的电压等级。

一、电力系统中性点的运行方式发电机和变压器星形连接的结点称之为电力系统的中性点。

中性点的运行方式对电力系统的运行十分重要，是涉及到电力系统许多方面的综合性问题。

我国电力系统中性点运行方式有3种，直接接地（有效接地），不接地（中性点绝缘）和从属于不接地方式的经消弧线圈接地（非有效接地）。

二、中性点不接地系统对 中性点不接地系统，当一相发生故障接地时，不能构成短路回路，系统中点没有短路电流，系统仍可继续运行。

正常情况下三相对称，线间和相对地组成的等值电容 相等，中性点为地电位。

如果中性点与地向连，连线中没有电流，A相、B相、C相对地都是相电压，各相对地电容电流超前各相电压90°，通常树值不大。

若发生C相接地，C相自然成为地电位，C相与地之间形成的回路中的电压方程为U’c= Uc+Uo=0此时中性点对地电压Uo= -Uc其他两相对地电压Ua ，Ub为U’a= Ua+Uo= Ua-Uc=1.732 Uc∠-150°U’b= Ub+Uo= Ua-Uc=1.732 Uc∠150可以看出，当C相发生接地时，中性点对地电压升高为相电压，而非故障相对地电压升高为线电压；但三相线电压不变。

因此，只要各相对地绝缘能承受线电压，发生 单相接地时对三相用电设备的运行没有影响。

这是中性点不接地系统的一大优点。

按规程规定，在此情况下电网仍可运行2h。

但此时应发出单相接地的预告信号， 告之值班员并采取相应的措施。

在正常运行条件下，三相对地电容对称，三相电容电流之和为零。

发生单相接地的情况下，如C相接地，流过接地点的接地电流应为A、B两相对地电容电流之和，即Id= -(Ica+Icb)= -（jωCUa+jωCUb ）Id=j3ωCUc可见Id在相位上超前向量Uc90°，为容性电流，是正常时一相电容电流的3倍。

电力系统中性点运行方式电力系统中性点接地方式有两大类:一类是中性点直接接地或经过低阻抗接地，称为大接地电流系统；另一类是中性点不接地，经过消弧线圈或高阻抗接地，称为小接地电流系统。

其中采用最广泛的是中性点接地、中性点经过消弧线圈接地和中性点直接接地等三种方式。

（一）中性点不接地系统当中性点不接地的系统中发生一相接地时，接在相间电压上的受电器的供电并未遭到破坏，它们可以继续运行，但是这种电网长期在一相接地的状态下运行，也是不能允许的，因为这时非故障相电压升高，绝缘薄弱点很可能被击穿，而引起两相接地短路，将严重地损坏电气设备。

所以，在中性点不接地电网中，必须设专门的监察装置，以便使运行人员及时地发现一相接地故障，从而切除电网中的故障部分。

在中性点不接地系统中，当接地的电容电流较大时，在接地处引起的电弧就很难自行熄灭。

在接地处还可能出现所谓间隙电弧，即周期地熄灭与重燃的电弧。

由于电网是一个具有电感和电容的振荡回路，间歇电弧将引起相对地的过电压，其数值可达（2.5〜3）Ux。

这种过电压会传输到与接地点有直接电连接的整个电网上，更容易引起另一相对地击穿，而形成两相接地短路。

在电压为3-10kV的电力网中，一相接地时的电容电流不允许大于30A，否则，电弧不能自行熄灭。

在20〜60kV 电压级的电力网中，间歇电弧所引起的过电压，数值更大，对于设备绝缘更为危险，而且由于电压较高，电弧更难自行熄灭。

因此，在这些电网中，规定一相接地电流不得大于10A。

（二）中性点经消弧线圈接地系统当一相接地电容电流超过了上述的允许值时,可以用中性点经消弧线圈接地的方法来解决，该系统即称为中性点经消弧线圈接地系统。

消弧线圈主要有带气隙的铁芯和套在铁芯上的绕组组成，它们被放在充满变压器油的油箱内。

绕组的电阻很小，电抗很大。

消弧线圈的电感，可用改变接入绕组的匝数加以调节。

显然，在正常的运行状态下，由于系统中性点的电压三相不对称电压，数值很小，所以通过消弧线圈的电流也很小。

电力系统中性点运行方式我国电力系统中常见的中性点运行方式有中性点非有效接地和中性点有效接地两大类。

中性点非有效接地包括：不接地、经消弧线圈接地和经高阻接地，又称为小接地电流系统。

而中性点有效接地包括直接接地和经低阻抗接地，又称为大接地电流系统。

一、中性点不接地的三相系统1、中性点不接地系统的正常运行正常运行时，电力系统三相导线之间和各相导线对地之间，沿导线的全长存在着分布电容，这些分布电容在工作电压的作用下，会产生附加的容性电流。

各相导线间的电容及其所引起的电容电流较小，并且对所分析问题的结论没有影响，故可以不予考虑。

2、单相接地故障当中性点不接地的三相系统中，由于绝缘损坏等原因发生单相接地故障时，情况将会发生显著变化。

假设W相在k点发生完全接地的情况，W相对地电压为零，中性点对地电压上升为相电压，而且与接地相的电源电压反相。

（完全接地，又称为金属性接地，即认为接地处的电阻近似等于零）三相系统的三个线电压仍保持对称而且大小不变。

非故障相电压升高为线电压，非故障相的对地电容电流也就相应的增大到√3倍。

W相对地电容被短接，于是对地电容电流为零。

此时三相对地电容电流的向量和不再为零，大地中有容性电流流过，并通过接地点形成回路。

可见，单相接地故障时流过大地的电容电流，等于正常运行时每相对地电容电流的三倍。

接地电流Ic的大小与系统的电压、频率和对地电容的大小有关，而对地电容又与线路的结构（电缆或架空线）、布置方式和长度有关。

实用计算中可按计算为：对架空线路：I c=UL/350对电缆线路：I c=UL/10式中I c——接地电流，A；U——系统的线电压，Kv；L——与电压同为U，并具有电联系的所有线路的总长度，km。

当系统发生不完全接地，即通过一定的过渡电阻接地时，接地相的对地电压大于零而小于相电压，中性点的对地电压大于零而小于相电压，非接地相对地电压大于相电压而小于线电压，线电压仍保持不变，此时的接地电流要比金属性接地时小一些。

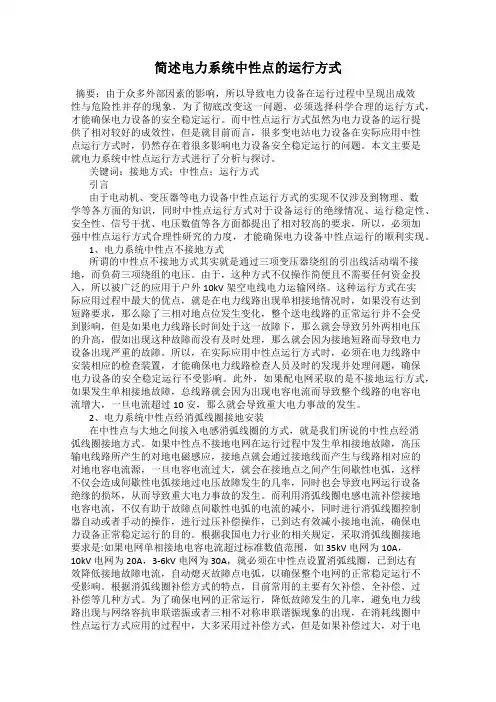

简述电力系统中性点的运行方式摘要：由于众多外部因素的影响，所以导致电力设备在运行过程中呈现出成效性与危险性并存的现象，为了彻底改变这一问题，必须选择科学合理的运行方式，才能确保电力设备的安全稳定运行。

而中性点运行方式虽然为电力设备的运行提供了相对较好的成效性，但是就目前而言，很多变电站电力设备在实际应用中性点运行方式时，仍然存在着很多影响电力设备安全稳定运行的问题。

本文主要是就电力系统中性点运行方式进行了分析与探讨。

关键词：接地方式；中性点；运行方式引言由于电动机、变压器等电力设备中性点运行方式的实现不仅涉及到物理、数学等各方面的知识，同时中性点运行方式对于设备运行的绝缘情况、运行稳定性、安全性、信号干扰、电压数值等各方面都提出了相对较高的要求，所以，必须加强中性点运行方式合理性研究的力度，才能确保电力设备中性点运行的顺利实现。

1、电力系统中性点不接地方式所谓的中性点不接地方式其实就是通过三项变压器绕组的引出线活动端不接地，而负荷三项绕组的电压。

由于，这种方式不仅操作简便且不需要任何资金投入，所以被广泛的应用于户外10kV架空电线电力运输网络。

这种运行方式在实际应用过程中最大的优点，就是在电力线路出现单相接地情况时，如果没有达到短路要求，那么除了三相对地点位发生变化，整个送电线路的正常运行并不会受到影响，但是如果电力线路长时间处于这一故障下，那么就会导致另外两相电压的升高，假如出现这种故障而没有及时处理，那么就会因为接地短路而导致电力设备出现严重的故障。

所以，在实际应用中性点运行方式时，必须在电力线路中安装相应的检查装置，才能确保电力线路检查人员及时的发现并处理问题，确保电力设备的安全稳定运行不受影响。

此外，如果配电网采取的是不接地运行方式，如果发生单相接地故障，总线路就会因为出现电容电流而导致整个线路的电容电流增大，一旦电流超过10安，那么就会导致重大电力事故的发生。

2、电力系统中性点经消弧线圈接地安装在中性点与大地之间接入电感消弧线圈的方式，就是我们所说的中性点经消弧线圈接地方式。

电力系统的中性点运行方式电力系统的中性点（实际上是指电力系统中发电机、变压器的中性点）接地或不接地是一个综合性的问题，中性点接地方式对于电力系统的运行，特别是对发生故障后的系统运行，有多方面的影响，所以在选择中性点接地方式时，必须考虑许多因素。

电力系统中性点的接地有中性点直接接地、经电阻接地和经消弧线圈接地三大类。

其中经电阻接地又分经高电阻接地、经中电阻接地和经低电阻接地三种。

中性点直接接地、经中电阻接地和经低电阻接地称为大接地电流系统；中性点不接地、经消弧线圈接地和经高电阻接地称为小接地电流系统。

一、中性点不接地系统电力系统的每一相对地都有电容，它们分布在输电线路全长上和电气设备中，为了使讨论简化，设三相系统是完全对称的，并将分布的相对地电容用集中在线路中央的电容C 来代替，如图1-2。

因为在中性点不接地系统中发生一相接地时，电力系统相间电压并不改变，因而相间电容所引起的电容电流也不会改变，所以可以不予讨论。

在正常工作状态下，电网各相对地的电压U A 、U B 、UC 是对称的，并且在数值上等于电网的相电压，电源各相中的电流I A 、I B 、I C 分别等于负荷电流I fA 、I fB 、I fC 和各相对地的电容电流0A I 、0B I 、0C I 的相量和，见图1-2（a ）、（b ）。

此时三相电容电流0A I 、0B I 、0C I的相量和等于零，流经地中的电流为零。

中性点对地电压0U =0。

因此，这种电网，在正常运行时，中性点接地与否，对系统运行无任何影响。

但如果发生一相接地，情况将发生明显的变化。

（a ） （b ）图1-2 中性点不接地的三相系统（正常工作状态）(a )电流分布； (b )A 相电流、电压相量关系图1-3表示当C 相在d 点发生金属性接地时的情况。

接地后故障点d 的电压为零，即Cd U=0。

这时，按故障相条件，可以写出电压方程式00==+Cd C U U U （1-1）式中 U C ——C 相电源电压；U 0——中性点对地电压 所以 C U U -=0 （1-2）图1-3 中性点不接地的三相系统（C 相接地）(a )电流分布；(b )相量关系上式表明，当发生C 相金属性接地时，中性点的对地电位不再为零，而是-UC 。

电力系统的中性点运行方式及低压配电系统的接地型式一、电力系统的中性点运行方式电力系统中的电源（含发电机和电力变压器）中性点有下三种运行方式：一种是中性点不接地；一种是中性点经阻抗接地；再一种是中性点直接接地。

前两种一般合称为小电流接地；后一种称为电流接地。

(一）、中性点不接地的电力系统分布电容及相间电容发生单相接地故障时的中性点不接地系统分析见教材原件(二)、中性点经消弧线圈接地的电力系统对消弧线圈“消除弧光接地过电压”的异议(三）、中性点直接接地或经低阻接地的电力系统二、低压配电系统接地型式按保护接地的型式，分为（一）TN系统、中性点直接接地系统，且都引出有中性线（N 线），因此都称为三相四线制系统。

1、TN-C2、TN-S3、TN-C-S(二) TT系统(三) IT系统中性点不接地或经阻抗（约1000欧）接地，且通常不引出中性线，因此它一般为三相三线制系统。

第四节供电质量要求及用电企业供配电电压的选择一、供电质量电压对电器设备运行的影响：电压和频率被认为是衡量电力系统电能质量的两个基本参数。

二、供电频率、频率偏差及其改善措施三、供电电压、电压偏差及其调整措施电力系统的电压1.三相交流电网和电力设备的额定电压我国标准规定的三相交流电网和电力设备的额定电压1.电网（电力线路）的额定电压我国根据国民经济发展的需要及电力工业的水平，经全面的技术经济分析后确定的。

它是确定各类电力设备额定电压的其本依据。

2.用电设备的额定电压由于电压损耗，线路上各点电压略有不同，用电设备，其额定电压只能按线路首端与末端的平均电压即电网的额定电压Un来制造。

所以，用电设备的额定电压规定与供电电网的额定电压相同。

3.发电机的额定电压发电机是接在线路首端的，所以，规定发电机额定电压高于所供电网额定电压的5％。

三个电压的关系4. 电力变压器一次绕组额定电压如变压器直接与发电机相连，则其一次绕组额定电压应与电机额定电压相同，即高于供电电网额定电压的5％。

（一）中性点不接地的电力系统1、正常运行（1）电压情况： 如三相导线经过完善换位，各相对地电容相等，即：C 1＝C 2＝C 3＝C ，则Y 1＝Y 2＝Y 3＝Y 。

所以： 注意以上公式都是向量公式。

图1 正常运行时中性点不接地的电力系统（a) 电路图； （b ） 相量图可见正常运行中，电源中性点对地电压为零，即中性点对地电位相等。

各相对地电压为： 第1相：11,1U U U U n ••••=+=； 第2相: 22,2U U U U n ••••=+=； 第3相：33,3U U U U n ••••=+=； 结论：正常运行时，各向对地电压为相电压，中性点对地电压为零。

（2）电流情况：由于各相对地电压为电源各相的相电压。

所以电容电流大小I C1、I C2、I C3相等，相位差为1200。

它们之和仍为零I 3=I C1+I C2+I C3=0，所以没有电容电流流过大地。

当各相对地电容不等时， 不为零，发生中性点位移现象。

在中性点不接地系统中，正常运行时中性点所产生的位移电压较小，可忽略。

2、发生单相接地故障时 （1）电压情况：图2为第3相发生完全接地的情况，完全接地即是金属性接地，接地电阻很小，容易看出，这时中性点对地的电压：3U U n -=。

各相对地电压为：第1相：131'1U U U U n ••••=+=；第2相: 232'2U U U U n ••••=+=； 第3相：0'3=•U ；图2 生单相接地故障时的中性点不接地系统结论：故障相对地电压为零，中性点对地电压为相电压，非故障相对地电压升高为线电压。

因此，这类系统设备的对地的绝缘要按线电压来考虑。

（2）电流情况：由于输电线路和电机电器的导电部分对地存在分布电容，所以发生单相接地故障时，故障点存在接地电容电流。

如上图2（a ）所示，第3相发生完全接地（即金属性接地）时，三相电容电流不对称。

第3相电容X C C CU I I ω=='2'1。

中性点不接地系统原理
中性点不接地系统是一种用于保证电力系统可靠运行和人身安全的重要装置。

其原理是采用三绕组变压器，其中一个绕组不与地相连，即中性点不接地。

这样做的目的是为了防止系统出现单相接地故障时形成电流回路，从而降低故障对电网的影响。

中性点不接地系统的工作原理可以概括为以下几个关键步骤：
1. 建立系统的星形连接：将三个绕组分别与三相电源相连，形成系统的星形连接。

2. 中性点不接地处理：其中一个绕组的中性点不与地相连，而是通过中性点不接地开关与地电位隔离。

3. 故障侦测：当系统出现单相接地故障时，故障相的电压会增加，而不接地绕组的中性点电压保持为零。

通过电压差异的侦测，可以及时发现故障的存在。

4. 自动断开故障相：当检测到系统出现故障时，不接地中性点系统会自动切断故障相的电源，以阻断故障电流的流动，保护电力设备不受损坏。

中性点不接地系统的设计和运行需要考虑多种因素，如系统的容量、故障侦测精度、自动断开故障相的速度等。

全面的系统保护策略和设备的协同工作可以有效提高电力系统的可靠性和安全性。

电力系统的中性点运行方式及低压配电系统的接地型式一、电力系统的中性点运行方式电力系统中的电源（含发电机和电力变压器）中性点有下三种运行方式:一种是中性点不接地;一种是中性点经阻抗接地;再一种是中性点直接接地.前两种一般合称为小电流接地；后一种称为电流接地。

（一）、中性点不接地的电力系统分布电容及相间电容发生单相接地故障时的中性点不接地系统分析见教材原件(二）、中性点经消弧线圈接地的电力系统对消弧线圈“消除弧光接地过电压”的异议（三)、中性点直接接地或经低阻接地的电力系统二、低压配电系统接地型式按保护接地的型式，分为(一）TN系统、中性点直接接地系统，且都引出有中性线（N 线），因此都称为三相四线制系统。

1、TN—C2、TN—S3、TN-C—S(二） TT系统(三） IT系统中性点不接地或经阻抗(约1000欧)接地,且通常不引出中性线，因此它一般为三相三线制系统。

第四节供电质量要求及用电企业供配电电压的选择一、供电质量电压对电器设备运行的影响：电压和频率被认为是衡量电力系统电能质量的两个基本参数。

二、供电频率、频率偏差及其改善措施三、供电电压、电压偏差及其调整措施电力系统的电压1.三相交流电网和电力设备的额定电压我国标准规定的三相交流电网和电力设备的额定电压1.电网(电力线路）的额定电压我国根据国民经济发展的需要及电力工业的水平，经全面的技术经济分析后确定的。

它是确定各类电力设备额定电压的其本依据.2.用电设备的额定电压由于电压损耗，线路上各点电压略有不同，用电设备，其额定电压只能按线路首端与末端的平均电压即电网的额定电压Un来制造.所以，用电设备的额定电压规定与供电电网的额定电压相同。

3.发电机的额定电压发电机是接在线路首端的，所以，规定发电机额定电压高于所供电网额定电压的5％。

三个电压的关系4。

电力变压器一次绕组额定电压如变压器直接与发电机相连，则其一次绕组额定电压应与电机额定电压相同,即高于供电电网额定电压的5％。

电力系统的中性点运行方式作者：杜兴建来源：《环球市场信息导报》2012年第07期中性点运行方式:三相交流电力系统中,发电机和变压器的中性点接地方式。

我国电力系统中性点的三种运行方式:电源中性点不接地,中性点经阻抗(消弧圈或电阻)接地,中性点直接接地。

为了更好地满足电力系统正常运行时,采用何种中性点运行方式保证电力系统正常安全、可靠运行,以及短路后及时切断电源保证供电系统的正常运行具有重要意义。

电力系统;中性点;小电流接地;大电流接地;消弧线圈。

1.中性点不接地系统电力系统中性点不接地和经消弧圈接地的系统,称为小电流接地系统。

我国3-60千伏系统,大多采用中性点不接地的运行方式,《电力设备过电压保护设计技术规程》(-79)规定,3-10千伏系统,当单相接地电流大于30安,20千伏及以上电网中,接地电流大于10安时,则采取中性点经消弧线圈接地的运行方式。

当系统发生单相接地故障时,以限制接地电流,以便迅速消除故障点,保证系统的正常运行。

中性点不接地系统正常运行时三相对地电压,电流的特点。

我国3~60千伏系统,大多采用中性点不接地的运行方式,由于任意两个导体中间隔以绝缘介质就形成电容,所以电力网的三相导线之间及各相对地之间沿导线全长都分布有电容,这些电容将引起附加电流。

正常运行时三相是对称的,因而可以把相与地之间均匀分布的电容用集中于线路中央的电容C来代替同时不考虑相间电容。

由于三相电压是对称的(各项对地电容是相等的),即,因此三相电容系统的向量和为零,此时,地中没有电容电流通过中性点的电位为零。

如图(a)(b)所示。

在发生不完全接地(经过一定的阻抗接地)时,接地相对地电压大于零而小于相电压,非接地相对地电压小于线电压,接地电容电流也比完全(金属性)接地时小些。

中性点不接地系统发生单相接地故障时应怎样处理。

通过分析与实际测试可知,在中性点不接地的系统中发生一相接地时,网络线电压的大小和相位差仍保持不变,三相用电设备的工作也不会受到破坏,同时,在这种系统中相对地的绝缘水平是根据线电压设计的,虽然未故障相的对地电压会升高到倍,但对设备的绝缘没有多大影响,因而中性点不接地系统发生单相接地时,可以继续运行,但是不允许长期运行,因为长期运行时可能引起未故障相绝缘薄弱的地方损坏而造成相间短路,因此在这种系统中,一般都装设专门的绝缘监视装置以监视有无接地故障发生。

10kV配电网不同接地方式分析与比较摘要：10kV配电系统是连接电力系统和电力用户的终端网络，其接地方式的选择对着整个电力系统可靠性有至关重要意义，在我国的10kV配电网中，中性点的运行方式主要存在不接地、经消弧线圈接地和低阻接地三种形式。

不同的接地方式各有优缺点，在进行接地方案选取的时候需要针对不同地域的用电特点从实际出发做出选择。

1.中性点不接地电力系统中采用中性点不接地方式运行时，系统中发生的单相接地故障将导致中性点电压发生位移，非故障相电压的幅值将会被增大到原来的两倍，即线电压，但是此种方式的最大优点在于可带故障运行。

如下图1中表示中性点不接地系统中的电路图和系统不接地运行时的电流和电压的向量图。

系统在正常运行的情况下，三相电压、、容性电流IC1、IC2、IC3是对称，因此其相量和为零，即中性点电流为零。

图1 中性点不接地运行方式的示意图及相量图（a）电路图；（b）相量图在发生单相接地故障时，中性点不接地系统的故障电流通过下式（1）的公式计算。

（1）其中：代表系统的电压，为向量，C代表了系统中所有的对地电容之和，因此，系统的中性点电压为：（2）短路电流幅值为：（3）非故障相电压为：（4）式中：为系统相电压。

根据电力系统的实际运行，通常单相接地故障发生后总会伴随着间歇性电弧过电压。

2.经消弧线圈接地中性点经消弧线圈的接地方式的实现时通过变压器的中性点与大地接地点之间通过一个电感线圈连接。

当系统发生故障，如系统中常见的单相接地，中性点的消弧线圈两端的电压为相电压，而故障点处的故障电流则为接地电容电流和电感电流的矢量和。

系统中接地电容电流与电压相差90°，且超前；电感电流则滞后电压90°，因此接地电容电流和电感电流相差90°，因此他们可以在故障点进行互补。

图2经消弧线圈接地的系统示意图及相量图（a）电路图；（b）相量图中性点经消弧线圈接地的系统中，如果发生单相接地故障时，可以通过与形成接地电容电流大小相等的电感电流，用其与电容电流做到相互补偿，这样可以实现降低故障点的接地电流，同时减轻接地点的电弧及其危害的目的。
