人教版九年级数学上册同步测试：课题学习图案设计

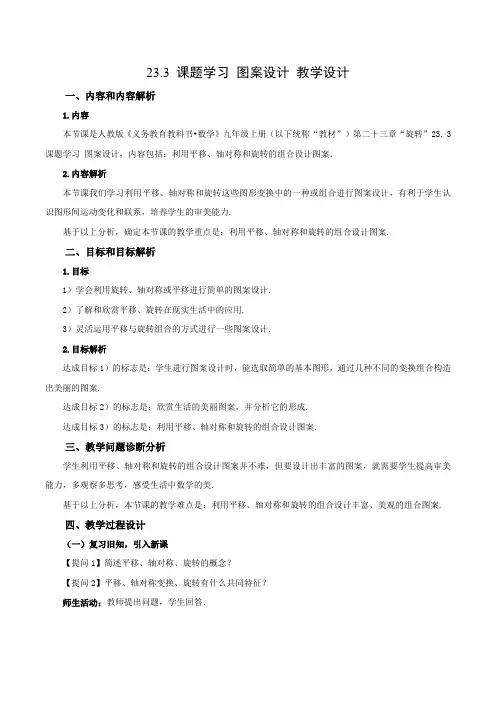

23.3 课题学习图案设计教学设计一、内容和内容解析1.内容本节课是人教版《义务教育教科书•数学》九年级上册（以下统称“教材”）第二十三章“旋转”23. 3 课题学习图案设计，内容包括：利用平移、轴对称和旋转的组合设计图案．2.内容解析本节课我们学习利用平移、轴对称和旋转这些图形变换中的一种或组合进行图案设计，有利于学生认识图形间运动变化和联系，培养学生的审美能力.基于以上分析，确定本节课的教学重点是：利用平移、轴对称和旋转的组合设计图案.二、目标和目标解析1.目标1）学会利用旋转、轴对称或平移进行简单的图案设计.2）了解和欣赏平移、旋转在现实生活中的应用.3）灵活运用平移与旋转组合的方式进行一些图案设计.2.目标解析达成目标1）的标志是：学生进行图案设计时，能选取简单的基本图形，通过几种不同的变换组合构造出美丽的图案.达成目标2）的标志是：欣赏生活的美丽图案，并分析它的形成.达成目标3）的标志是：利用平移、轴对称和旋转的组合设计图案.三、教学问题诊断分析学生利用平移、轴对称和旋转的组合设计图案并不难，但要设计出丰富的图案，就需要学生提高审美能力，多观察多思考，感受生活中数学的美.基于以上分析，本节课的教学难点是：利用平移、轴对称和旋转的组合设计丰富、美观的组合图案.四、教学过程设计（一）复习旧知，引入新课【提问1】简述平移、轴对称、旋转的概念？【提问2】平移、轴对称变换、旋转有什么共同特征？师生活动：教师提出问题，学生回答．【设计意图】先回顾平移、轴对称、旋转的相关知识，为本节课学生分析图案的形成过程和设计图案做好铺垫.（二）探究新知[问题1]生活中有很多由几何图形组成的优美图案，你知道它们是怎样形成的吗？[问题2]生活中有很多由几何图形组成的优美图案，你知道它们是怎样形成的吗？[问题3]观察下面的图案，分析它是将哪种基本图形经过哪些变换得到的？[问题4]观察下面的图案，分析它是将哪种基本图形经过哪些变换得到的？师生活动：教师提出问题，学生回答．教师演示课件，展示基本图形经过不同的图形变换后得到组合图案的过程，让学生在组合图案中辨析出基本图形经过了哪些图形变换，再现组合图案的设计过程，感受图形变换的奇妙、美丽、生动与灵活，调动学生创造的热情.教学时，应关注学生能否准确地运用数学语言表述基本图形进行平移、旋转和轴对称变换的过程.【设计意图】让学生感受简单的基本图形如何通过不同的变换组合变成丰富多彩的图案.[问题5]简述分析图案形成过程的方法？师生活动：教师提出问题，学生回答．教师负责引导学生归纳：1）找出组成原图案最基本的图形；2）说明将该基本图形运用平移、旋转、轴对称中的哪些图形变换，通过怎样的变换方式得到原图案.【设计意图】让学生掌握分析图案形成过程的方法.（三）典例分析和针对训练例1 分析下列图案的形成过程.【针对训练】1．下面四个图案中，不能由基本图案旋转得到的是（ ）2．如图，将甲图经图形变换变到乙图，下列说法错误的是（ ）A ．可以通过旋转和平移实现B ．可以通过旋转和轴对称实现C ．必须通过旋转才能实现D ．不必通过旋转就能实现3．下列对下图的形成过程叙述正确的是（ ）A ．它可以看作是一只小狗绕图案的中心位置旋转90∘，180∘，270∘形成的B ．它可以看作是相邻两只小狗绕图案的中心位置旋转180∘形成的C ．它可以看作是相邻两只小狗绕图案的某条对称轴翻折而成的D ．它可以看作是左侧和上方的小狗分别向右侧和下方平移得到的A ．B ．C ．D ．【设计意图】考查学生分析图案形成过程.（四）探究新知【小组讨论】请以给定的图形○○△△＝(两个圆，两个三角形，两条平行线)为构件，尽可能多地构思有意义的一些图形，并写上一两句贴切，诙谐的解说词.如下图就是符合要求的图形，你能构思其它图形吗？比一比，看谁想得多，看谁想得妙！（图形不限定大小，线段不限定长短，每小组至少给出5个答案，比一比哪个小组画的最漂亮）师生活动：教师提出问题，以小组为单位讨论并给出答案．[问题]简述设计图案的方法？师生活动：教师提出问题，学生回答．教师负责引导学生归纳：图案的设计通常是利用基本图形通过轴对称、平移、旋转这三种基本形式变换来进行的，三种基本变换都有一个共同特征，那就是变换前后图形的形状、大小不发生变化，只有位置发生了变化，它们都属于全等变换。

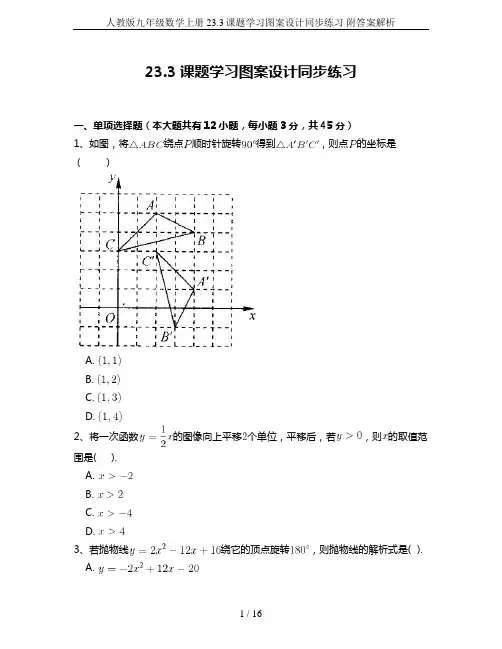

23.3课题学习图案设计同步练习一、单项选择题（本大题共有12小题，每小题3分，共45分）1、如图，将绕点顺时针旋转得到，则点的坐标是（）A.B.C.D.2、将一次函数的图像向上平移个单位，平移后，若，则的取值范围是( ).A.B.C.D.3、若抛物线绕它的顶点旋转，则抛物线的解析式是( ).A.B.C.D.4、若抛物线可以抛物线平移得到，则下列平移过程中正确的是( ).A. 先向右平移个单位，再向上平移个单位B. 先向右平移个单位，再向下平移个单位C. 先向左平移个单位，再向下平移个单位D. 先向左平移个单位，再向上平移个单位5、如图，右边的图案是通过左边的图案按顺时针方向绕着马头中间的一点旋转而成的，则旋转角的度数为( )．A.B.C.D.6、在平面直角坐标系中，将直线绕原点顺时针旋转，再向上平移个单位后得到直线，则直线对应的函数表达式为（）A.B.C.D.7、将抛物线向左平移个单位，再向上平移个单位，得到抛物线的函数表达式为（）A.B.C.D.8、如图是由三把相同大小的扇子展开后组成的图形，若把每把扇子的展开图看着“基本图案”那么该图形是由“基本图案”（）A. 平移一次形成的B. 平移两次形成的C. 以轴心为旋转中心，旋转后形成的D. 以轴心为旋转中心，旋转、后形成的9、如图，在的正方形网格中，每个小正方形的顶点称为格点，左上角阴影部分是一个以格点为顶点的正方形（简称格点正方形）．若再作一个格点正方形，并涂上阴影，使这两个格点正方形无重叠面积，且组成的图形是轴对称图形，又是中心对称图形，则这个格点正方形的作法共有（）A. 种B. 种C. 种D. 种10、如图，、在方格纸的格点位置上．在网格图中再找一个格点，使它们所构成的三角形为轴对称图形；这样的格点共有的个数为（）A. 个B. 个C. 个D. 个11、如图是正方形网格，其中已有个小正方形涂成了黑色，现在要从其余个白色小方格中选出一个也涂成黑色的图形称为轴对称图形，这样的白色小方格有（）A. 个B. 个C. 个D. 个12、已知直线，则它关于原点对称的直线解析式为__________．A.B.C.D.二、填空题（本大题共有4小题，每小题5分，共25分）13、关于的方程的解是（均为常数，）则方程的解是= ，= .（从小到大依次填写）14、将一次函数的图象向左平移个单位长度，所得图象的函数关系式为．15、在直角坐标系中如图摆放，其中顶点，，的坐标分别为，，，若将绕点顺时针方向旋转，则点的对应点的坐标为( ， )．16、如图，正三角形网络中，已有两个小正三角形被涂黑，再将图中其余小正三角形涂黑一个，使整个被涂黑的图案构成一个轴对称图形的方法有种．三、解答题（本大题共有2小题，每小题10分，共30分）17、在平面直角坐标系中，把抛物线向右平移个单位；再向下平移个单位，所得抛物线的解析式为，求原来抛物线的解析式.18、已知正比例函数图象（记为直线）经过点，现将它沿着轴的正方向向上平移个单位得到直线．(1) 求直线的表达式．(2) 若直线与轴、轴的交点分别为点、点，求的面积．23.3课题学习图案设计同步练习答案部分一、单项选择题（本大题共有12小题，每小题3分，共45分）1、如图，将绕点顺时针旋转得到，则点的坐标是（）A.B.C.D.【答案】B【解析】解：∵将绕点顺时针旋转得到，∴点的对应点为点，点的对应点为点，作线段和的垂直平分线，它们的交点为，∴旋转中心的坐标为．故正确答案为：．2、将一次函数的图像向上平移个单位，平移后，若，则的取值范围是( ).A.B.C.D.【答案】C【解析】解：将一次函数的图象向上平移个单位，平移后解析式为：，当时，，当时，，如图：时，则的取值范围是：.故正确答案是：．3、若抛物线绕它的顶点旋转，则抛物线的解析式是( ).A.B.C.D.【答案】A【解析】解：根据抛物线绕它的顶点旋转后，变成了，顶点坐标不变，，将变成得.故正确答案是.4、若抛物线可以抛物线平移得到，则下列平移过程中正确的是( ).A. 先向右平移个单位，再向上平移个单位B. 先向右平移个单位，再向下平移个单位C. 先向左平移个单位，再向下平移个单位D. 先向左平移个单位，再向上平移个单位【答案】C【解析】解：根据平移的规律可得先向左平移个单位，再向上平移个单位得到的抛物线是，此项不符合题意；先向左平移个单位，再向下平移个单位得到的抛物线是，此项符合题意；先向右平移个单位，再向下平移个单位得到的抛物线是，此项不符合题意；先向右平移个单位，再向上平移个单位得到的抛物线是，此项不符合题意.故正确答案是.5、如图，右边的图案是通过左边的图案按顺时针方向绕着马头中间的一点旋转而成的，则旋转角的度数为( )．A.B.C.D.【答案】C【解析】解：首先要确定旋转中心，再找到一对对应点，对应点与旋转中心连线的夹角就是旋转角，旋转中心为两对对应点连线的垂直平分线的交点，选取马头与马耳朵两对对应点，则旋转角为.故正确答案为：.6、在平面直角坐标系中，将直线绕原点顺时针旋转，再向上平移个单位后得到直线，则直线对应的函数表达式为（）A.B.C.D.【答案】C【解析】解：直线与轴的夹角是，将直线绕原点顺时针旋转后的直线与轴的夹角为，此时的直线方程为．再向上平移个单位得到直线的解析式为：．7、将抛物线向左平移个单位，再向上平移个单位，得到抛物线的函数表达式为（）A.B.C.D.【答案】A【解析】解：，抛物线的顶点坐标为，把点向左平移个单位，再向上平移个单位所得对应点的坐标为，平移后的抛物线的函数表达式为．8、如图是由三把相同大小的扇子展开后组成的图形，若把每把扇子的展开图看着“基本图案”那么该图形是由“基本图案”（）A. 平移一次形成的B. 平移两次形成的C. 以轴心为旋转中心，旋转后形成的D. 以轴心为旋转中心，旋转、后形成的【答案】D【解析】解：如图所示：旋转中心的旋转角，每个图形旋转的角度为：，把每把扇子的展开图看成“基本图案”那么该图形是由“基本图案”：以轴心为旋转中心，旋转、后形成的．9、如图，在的正方形网格中，每个小正方形的顶点称为格点，左上角阴影部分是一个以格点为顶点的正方形（简称格点正方形）．若再作一个格点正方形，并涂上阴影，使这两个格点正方形无重叠面积，且组成的图形是轴对称图形，又是中心对称图形，则这个格点正方形的作法共有（）A. 种B. 种C. 种D. 种【答案】C【解析】解：如图所示：组成的图形是轴对称图形，又是中心对称图形，则这个格点正方形的作法共有种．10、如图，、在方格纸的格点位置上．在网格图中再找一个格点，使它们所构成的三角形为轴对称图形；这样的格点共有的个数为（）A. 个B. 个C. 个D. 个【答案】C【解析】解：如图所示：共个．11、如图是正方形网格，其中已有个小正方形涂成了黑色，现在要从其余个白色小方格中选出一个也涂成黑色的图形称为轴对称图形，这样的白色小方格有（）A. 个B. 个C. 个D. 个【答案】C【解析】解：如图所示，有个位置使之成为轴对称图形．12、已知直线，则它关于原点对称的直线解析式为__________．A.B.C.D.【答案】A【解析】解：关于原点对称，就是和都变成相反数：，即；（关于原点对称，横、纵坐标都变为原来的相反数）所以直线关于原点对称的解析式为．二、填空题（本大题共有4小题，每小题5分，共25分）13、关于的方程的解是（均为常数，）则方程的解是= ，= .（从小到大依次填写）【答案】-1、-4【解析】解：方程到，是图像向左平移了两个单位长度，则故答案为：，.14、将一次函数的图象向左平移个单位长度，所得图象的函数关系式为．【答案】-2x【解析】解：将一次函数的图象向左平移个单位长度，所得图象的解析式为，即．15、在直角坐标系中如图摆放，其中顶点，，的坐标分别为，，，若将绕点顺时针方向旋转，则点的对应点的坐标为( ， )．【答案】1、2【解析】解：如图所示，为绕点顺时针方向旋转后的三角形，点的坐标为．16、如图，正三角形网络中，已有两个小正三角形被涂黑，再将图中其余小正三角形涂黑一个，使整个被涂黑的图案构成一个轴对称图形的方法有种．【答案】3【解析】解：如图所示：将图中其余小正三角形涂黑一个，使整个被涂黑的图案构成一个轴对称图形的方法有种．三、解答题（本大题共有2小题，每小题10分，共30分）17、在平面直角坐标系中，把抛物线向右平移个单位；再向下平移个单位，所得抛物线的解析式为，求原来抛物线的解析式.【解析】解：由题意原抛物线可以看做是由抛物线向上平移个单位，再向左平移个单位得到的.原抛物线的解析式为.18、已知正比例函数图象（记为直线）经过点，现将它沿着轴的正方向向上平移个单位得到直线．(1) 求直线的表达式．【解析】解：设的解析式为，将代入可得，的表达式为，的表达式为．(2) 若直线与轴、轴的交点分别为点、点，求的面积．【解析】解：令，得；令，得，．。

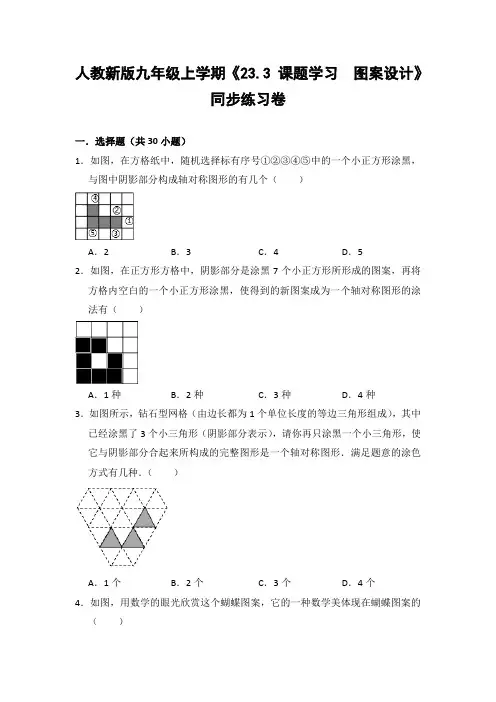

人教新版九年级上学期《23.3 课题学习图案设计》同步练习卷一．选择题（共30小题）1．如图，在方格纸中，随机选择标有序号①②③④⑤中的一个小正方形涂黑，与图中阴影部分构成轴对称图形的有几个（）A．2B．3C．4D．52．如图，在正方形方格中，阴影部分是涂黑7个小正方形所形成的图案，再将方格内空白的一个小正方形涂黑，使得到的新图案成为一个轴对称图形的涂法有（）A．1种B．2种C．3种D．4种3．如图所示，钻石型网格（由边长都为1个单位长度的等边三角形组成），其中已经涂黑了3个小三角形（阴影部分表示），请你再只涂黑一个小三角形，使它与阴影部分合起来所构成的完整图形是一个轴对称图形．满足题意的涂色方式有几种．（）A．1个B．2个C．3个D．4个4．如图，用数学的眼光欣赏这个蝴蝶图案，它的一种数学美体现在蝴蝶图案的（）A．轴对称性B．蝴蝶效应C．颜色鲜艳D．数形结合5．下列古代的吉祥图案中，不是轴对称图形的是（）A．B．C．D．6．下列卡通动物简笔画图案中，属于轴对称图形的是（）A．B．C．D．7．如图所示的方格纸，已有两个小正方形被涂黑，再将图中其余小正方形涂黑一个，使整个被涂黑的图案构成一个轴对称图形，那么涂法共有（）种．A．6B．5C．4D．38．我国主要银行的商标设计基本上都融入了中国古代钱币的图案，如图是我国四个银行的商标图案，其中是轴对称图形的有（）A．①②③B．①②④C．①③④D．②③④9．如图，是用围棋子摆出的图案，围棋子的位置用有序数对表示，如：A点在（5，1），若再摆放一枚黑棋子，要使8枚棋子组成的图案是轴对称图形，则下列摆放错误的是（）A．黑（2，3）B．黑（3，2）C．黑（3，4）D．黑（3，1）10．如图，方格纸上有2条线段，请你再画1条线段，使图中的3条线段组成一个轴对称图形，最多能画（）条线段．A．1B．2C．3D．411．观察下面图案，在（A）（B）（C）（D）四幅图案中，能通过图案（1）平移得到的是（）A．B．C．D．12．下列图形中可由其中的部分图形经过平移得到的是（）A．B．C．D．13．如图所示的各组图形中，表示平移关系的是（）A．B．C．D．14．在下列四个图案中，能用平移变换来分析其形成过程的图案是（）A．B．C．D．15．皮影戏是中国民间古老的传统艺术，如图就是皮影戏中孙悟空的一个形象，在下面的四个图形中，能由图经过平移得到的图形是（）A．B．C．D．16．如图所示的图案分别是大众、三菱、奔驰、奥迪汽车的车标，其中可以看作由“基本图案”经过平移得到的是（）A．B．C．D．17．在下列四个汽车标志图案中，能用平移变换来分析其形成过程的图案是（）A．B．C．D．18．如图所示的图案分别是大众、奥迪、奔驰、三菱汽车的车标，其中，可以看作由“基本图案”经过平移得到的是（）A．B．C．D．19．如图所示，四幅汽车标志设计中，能通过平移得到的是（）A．奥迪B．本田C．大众D．铃木20．观察下面图案，在ABCD四幅图案中，能通过图案平移得到的是（）A．B．C．D．21．如图，在8×8的正方形网格中，△ABC的三个顶点和点O、E、F、M、N均在格点上，EF与MN交于点O，将△ABC分别进行下列三种变换：①先以点A为旋转中心逆时针旋转90°，再向右平移4格，最后向上平移4格；②先以点O为对称中心画中心对称图形，再以点A的对应点为旋转中心逆时针旋转90°；③先以直线EF为对称轴画轴对称图形，再以点A的对应点为旋转中心逆时针旋转90°，最后向右平移4格．其中，能将△ABC变换成△PQR的是（）A．①②B．①③C．②③D．①②③22．第一次：将点A绕原点O逆时针旋转90°得到A1；第二次：作点A1关于x轴的对称点A2；第三次：将点A2绕点O逆时针旋转90°得到A3；第四次：作点A3关于x轴的对称点A4…，按照这样的规律，点A35的坐标是（）A．（﹣3，2）B．（﹣2，3）C．（﹣2．﹣3）D．（3．﹣2）23．将△AOB绕点O旋转180°得到△DOE，则下列作图正确的是（）A．B．C．D．24．将△AOB绕点O旋转180°得到△DOE，则下列作图正确的是（）A．B．C．D．25．下列图案中，可以看作是中心对称图形的是（）A．B．C．D．26．在中国集邮总公司设计的2017年纪特邮票首日纪念截图案中，可以看作中心对称图形的是（）A．千里江山图B．京津冀协同发展C．内蒙古自治区成立七十周年D．河北雄安新区建立纪念27．在下面的四个设计图案中，可以看作是中心对称图形的是（）A．B．C．D．28．在中国集邮总公司设计的2017年纪特邮票首日纪念戳图案中，可以看作中心对称图形的是（）A．B．C．D．29．用放大镜将图形放大，应该属于（）A．平移变换B．相似变换C．对称变换D．旋转变换30．已知正方形的一条对角线长为2，把正方形经过某种图形变换后的面积为4，则图形变换是（）A．相似变换B．旋转变换C．轴对称变换D．平移变换二．填空题（共20小题）31．如图是由9个小等边三角形构成的图形，其中已有两个被涂黑，若再涂黑一个，则整个被涂黑的图案构成轴对称图形的方法有种．32．如图的2×5的正方形网格中，△ABC的顶点都在小正方形的格点上，这样的三角形称为格点三角形，在网格中与△ABC成轴对称的格点三角形一共有个．33．如图，在3×3的正方形网格中，已有两个小正方形被涂黑，再将图中其余小正方形涂黑一个，使涂黑部分构成一个轴对称图形的方法有种．34．在4×4的方格中有五个同样大小的正方形（阴影）如图摆放，移动标号为①的正方形到空白方格中，使其与其余四个正方形组成的新图形是一个轴对称图形，这样的移法有种．35．如图①是3×3的小方格构成的正方形ABCD，若将其中的两个小方格涂黑，使得涂黑后的整个ABCD图案（含阴影）是轴对称图形，且规定沿正方形ABCD 对称轴翻折能重合的图案都视为同一种，比如图②中四幅图就视为同一种，则得到不同的图案共有种．36．在4×4的方格中有五个同样大小的正方形如图摆放，请你添加一个正方形到空白方格中，使它与其余五个正方形组成的新图形是一个轴对称图形，这样的添法共有种．37．如图，正方形网格中，已有两个小正方形被涂黑，再将图其余小正方形涂黑一个，使整个被涂黑的图案构成一个轴对称图形的方法有个．38．在下列图案中可以用平移得到的是（填代号）．39．如下四幅图案中，第幅图案可以由左边的图案通过平移而得．40．在下列四幅图中，哪几幅图是可以经过平移变换得来的．41．现要把方格纸上的小船沿图中箭头方向平移8个单位，请你在方格纸上画出小船的平移后图形．42．如图，在5×5方格纸中，将图①中的三角形甲平移到图②中所示的位置，与三角形乙拼成一个矩形，那么正确的平移方法是．43．如图，把边长为3的正方形，按下图①～④的方式进行变换后拼成图⑤，则图⑤的面积等于．44．在平面内，将一个图形沿某个方向移动一定的距离，这样的图形变换为平移，如图，将网格中的三条线段沿网格线的方向（水平或垂直）平移后组成一个首尾依次相接的三角形，至少需要移动格．45．定义：在平面直角坐标系中，一个图形先向右平移a个单位，再绕原点按顺时针方向旋转θ角度，这样的图形运动叫作图形的γ（a，θ）变换．如图，等边△ABC的边长为1，点A在第一象限，点B与原点O重合，点C在x 轴的正半轴上．△A1B1C1就是△ABC经γ（1，180°）变换后所得的图形．若△ABC经γ（1，180°）变换后得△A1B1C1，△A1B1C1经γ（2，180°）变换后得△A2B2C2，△A2B2C2经γ（3，180°）变换后得△A3B3C3，依此类推……B n﹣1C n﹣1经γ（n，180°）变换后得△A n B n C n，则点A1的坐标是，点△A n﹣1A2018的坐标是．46．在如图所示的网格中，每个小正方形的边长都为1，点A，B，C均为格点，P，E分别为BC，AB的中点．（Ⅰ）E到P的距离等于；（Ⅱ）将△ABC绕点C旋转，点A，B，E的对应点分别为A′，B′，E′，当PE′取得最大值时，请借助无刻度尺，在如图所示的网格中画出旋转后的△A′B′C，并简要说明你是怎么画出来的：47．如图，香港特别行政区区徽由五个相同的花瓣组成，它是以一个花瓣为“基本图案”通过连续四次旋转所组成，这四次旋转中，旋转角度最小是度．48．以图（1）（以O为圆心，半径为1的半圆作为“基本图形”，分别经历如下变换不能得到图（2）的有①只要向右平移1个单位；②先以直线AB为对称轴进行翻折，再向右平移1个单位；③先绕着点O旋转180°，再向右平移1个单位；④绕着OB的中点旋转180°即可．49．一个图形无论经过平移还是旋转，有以下说法：①对应线段平行；②对应线段相等；③对应角相等；④图形的形状和大小都没有发生变化．其中说法正确的是有．50．如图，在平面直角坐标系xOy中，△O'A'B'可以看作是△OAB经过若干次图形的变化（平移、轴对称、旋转）得到的，写出一种由△OAB得到△O'A'B'的过程：．三．解答题（共10小题）51．方格纸中每个小方格都的边长为1的正方形，我们把以格点连线为边的多边形称为“格点多边形”．（1）在图1中确定格点D，并画出一个以A、B、C、D为顶点的四边形，使其为轴对称图形；（2）在图2中画一个格点正方形，使其面积等于10；（3）直接写出图3中△FGH的面积是．52．有这样一道题：用四块如图甲所示的瓷砖拼成一个正方形，形成轴对称图案，和你的同伴比一比，看谁的拼法多．某同学设计了如图的两个图案，请你也用如图乙所示的瓷砖拼成一个正方形，形成轴对称图案．（至少设计四种图案）53．如图，是由四个全等且两直角边长分别为2和1的直角三角形组成的图案，请你仅用无刻度的直尺完成以下作图（保留作图痕迹，不写做法）：（1）在图①中画一个面积为8的正方形；（2）在图②中画出（1）中所画正方形除对角线外的一条对称轴．54．如图，是一块正方形的瓷砖，请用四块这样的瓷砖拼出一个轴对称图形．在图1、图2、图3中画出，要求三种画法各不相同．55．如图，经过平移，小船上的A点到了点B．（1）请画出平移后的小船．（2）该小船向平移了格，向平移了格．56．按要求画图：（1）如图（1）所示，网格内每个小正方形的边长都为1个单位长度，试画出小船向右平移4 个单位长度，向上平移4个单位长度后的图形．（2）如图（2）过点P分别画直线m、n的垂线．57．为迎接全运会，体育迷小强利用网格设计了一个“火炬”图案，请你帮帮他：（1）将“火炬”图案先向右平移7格，再向上平移6格，画出平移后的图案；（2）如果图中每个小正方形的边长是1，求其中一个火炬图案的面积．58．如图是由边长为1的小正方形构成的格点图形，A、B、C在格点上，将三角形ABC向右平移3个单位，再向上平移2个单位得到三角形A1B1C1．（1）在网格中画出三角形ABC；（2）求线段AB在变换到A1B1过程中扫过的区域面积（重叠部分不重复计算）．59．如图，在平面直角坐标系中，△ABC的三个顶点坐标为A（﹣3，4），B（﹣4，2），C（﹣2，1），△ABC绕原点顺时针旋转90°，得到△A1B1C1，△A1B1C1向左平移2个单位，再向下平移5个单位得到△A2B2C2．（1）画出△A1B1C1和△A2B2C2；（2）写出点A的对应点A1的坐标，A2的坐标．（3）P（a，b）是△ABC的AC边上一点，△ABC经旋转、平移后点P的对应点分别为P1、P2，请写出点P2的坐标．60．阅读材料：课堂上，老师设计了一个活动：将一个4×4的正方形网格沿着网格线划分成两部分（分别用阴影和空白表示），使得这两部分图形是全等的，请同学们尝试给出划分的方法．约定：如果两位同学的划分结果经过旋转、翻折后能够重合，那么就认为他们的划分方法相同．小方、小易和小红分别对网格进行了划分，结果如图①、图②、图③所示．小方说：“我们三个人的划分方法都是正确的．但是将小红的整个图形（图③）逆时针旋转90°后得到的划分方法与我的划分方法（图①）是一样的，应该认为是同一种方法，而小易的划分方法与我的不同．”老师说：“小方说得对．”完成下列问题：（1）图④的划分方法是否正确？（2）判断图⑤的划分方法与图②小易的划分方法是否相同，并说明你的理由．（3）请你再想出一种与已有方法不同的划分方法，使之满足上述条件，并在图⑥中画出来．人教新版九年级上学期《23.3 课题学习图案设计》同步练习卷参考答案与试题解析一．选择题（共30小题）1．如图，在方格纸中，随机选择标有序号①②③④⑤中的一个小正方形涂黑，与图中阴影部分构成轴对称图形的有几个（）A．2B．3C．4D．5【分析】根据轴对称图形的特点进行判断即可．【解答】解：∵在方格纸中，使与图中阴影部分构成轴对称图形的有②④⑤，故选：B．【点评】本题考查的是利用轴对称设计图案，轴对称图形是要寻找对称轴，沿对称轴对折后与两部分完全重合．2．如图，在正方形方格中，阴影部分是涂黑7个小正方形所形成的图案，再将方格内空白的一个小正方形涂黑，使得到的新图案成为一个轴对称图形的涂法有（）A．1种B．2种C．3种D．4种【分析】根据轴对称图形的概念：把一个图形沿着某条直线折叠，直线两旁的部分能够完全重合及正方形的对称轴是两条对角线所在的直线和两组对边的垂直平分线，得出结果．【解答】解：在1，2，3处分别涂黑都可得一个轴对称图形．故选：C．【点评】考查了利用轴对称设计图案，此题要首先找到大正方形的对称轴，然后根据对称轴，进一步确定可以涂黑的正方形．3．如图所示，钻石型网格（由边长都为1个单位长度的等边三角形组成），其中已经涂黑了3个小三角形（阴影部分表示），请你再只涂黑一个小三角形，使它与阴影部分合起来所构成的完整图形是一个轴对称图形．满足题意的涂色方式有几种．（）A．1个B．2个C．3个D．4个【分析】对称轴的位置不同，结果不同，根据轴对称的性质进行作图即可．【解答】解：如图所示，满足题意的涂色方式有3种，故选：C．【点评】本题主要考查了利用轴对称设计图案以及等边三角形的性质，利用轴对称设计图案关键是要熟悉轴对称的性质，利用轴对称的作图方法来作图，通过变换对称轴来得到不同的图案．4．如图，用数学的眼光欣赏这个蝴蝶图案，它的一种数学美体现在蝴蝶图案的（）A．轴对称性B．蝴蝶效应C．颜色鲜艳D．数形结合【分析】直接利用图形的形状以及对称性分析得出答案．【解答】解：用数学的眼光欣赏这个蝴蝶图案，它的一种数学美体现在蝴蝶图案的轴对称性．故选：A．【点评】此题主要考查了利用轴对称设计图案，正确利用图形的对称性分析是解题关键．5．下列古代的吉祥图案中，不是轴对称图形的是（）A．B．C．D．【分析】根据关于某条直线对称的图形叫轴对称图形，进而判断得出即可．【解答】解：A、是轴对称图形，不合题意；B、是轴对称图形，不合题意；C、不是轴对称图形，符合题意；D、是轴对称图形，不合题意；故选：C．【点评】此题主要考查了轴对称图形，轴对称图形的关键是寻找对称轴，对称轴可使图形两部分折叠后重合．6．下列卡通动物简笔画图案中，属于轴对称图形的是（）A．B．C．D．【分析】根据轴对称图形的概念对各选项分析判断即可得解．【解答】解：A、不是轴对称图形，故本选项错误；B、不是轴对称图形，故本选项错误；C、不是轴对称图形，故本选项错误；D、是轴对称图形，故本选项正确．故选：D．【点评】本题考查了轴对称图形的概念．轴对称图形的关键是寻找对称轴，图形两部分折叠后可重合．7．如图所示的方格纸，已有两个小正方形被涂黑，再将图中其余小正方形涂黑一个，使整个被涂黑的图案构成一个轴对称图形，那么涂法共有（）种．A．6B．5C．4D．3【分析】根据轴对称的概念作答．如果一个图形沿一条直线对折，直线两旁的部分能互相重合，那么这个图形叫做轴对称图形．【解答】解：选择一个正方形涂黑，使得3个涂黑的正方形组成轴对称图形，选择的位置有以下几种：1处，2处，3处，4处，5处，6处，选择的位置共有6处．故选：A．【点评】本题考查了利用轴对称设计图案的知识，关键是掌握好轴对称图形的概念．轴对称图形的关键是寻找对称轴，图形两部分折叠后可重合．8．我国主要银行的商标设计基本上都融入了中国古代钱币的图案，如图是我国四个银行的商标图案，其中是轴对称图形的有（）A．①②③B．①②④C．①③④D．②③④【分析】根据轴对称的定义，结合所给图形进行判断即可．【解答】解：①不是轴对称图形；②是轴对称图形；③是轴对称图形；④是轴对称图形；故是轴对称图形的是②③④．故选：D．【点评】本题考查了轴对称图形的知识，轴对称图形的关键是寻找对称轴，图形两部分折叠后可重合．9．如图，是用围棋子摆出的图案，围棋子的位置用有序数对表示，如：A点在（5，1），若再摆放一枚黑棋子，要使8枚棋子组成的图案是轴对称图形，则下列摆放错误的是（）A．黑（2，3）B．黑（3，2）C．黑（3，4）D．黑（3，1）【分析】根据轴对称图形定义：如果一个图形沿一条直线折叠，直线两旁的部分能够互相重合，这个图形叫做轴对称图形，这条直线叫做对称轴进行分析即可．【解答】解：要使8枚棋子组成的图案是轴对称图形，则黑子可以摆放在横坐标为3的格点上，故摆放错误的是A，故选：A．【点评】此题主要考查了轴对称图形，关键是掌握轴对称图形定义．10．如图，方格纸上有2条线段，请你再画1条线段，使图中的3条线段组成一个轴对称图形，最多能画（）条线段．A．1B．2C．3D．4【分析】根据轴对称的性质画出所有线段即可．【解答】解：如图所示，共有4条线段．故选：D．【点评】本题考查的是利用轴对称设计图案，熟知轴对称的性质是解答此题的关键．11．观察下面图案，在（A）（B）（C）（D）四幅图案中，能通过图案（1）平移得到的是（）A．B．C．D．【分析】把一个图形整体沿某一直线方向移动，得到的新图形与原图形的形状和大小完全相同．【解答】解：因为平移不改变图形的形状和大小，只改变图形的位置，所以在（A）（B）（C）（D）四幅图案中，能通过图案（1）平移得到的是C选项的图案，故选：C．【点评】本题主要考查了平移的性质，把一个图形整体沿某一直线方向移动，会得到一个新的图形，新图形与原图形的形状和大小完全相同．12．下列图形中可由其中的部分图形经过平移得到的是（）A．B．C．D．【分析】根据平移的性质，平移不改变图形的形状和大小对各选项分析判断即可得解．【解答】解：A、可由其中的部分图形经过平移得到，故本选项正确；B、不可由其中的部分图形经过平移得到，故本选项错误；C、不可由其中的部分图形经过平移得到，故本选项错误；D、不可由其中的部分图形经过平移得到，故本选项错误．故选：A．【点评】本题考查平移的基本性质：①平移不改变图形的形状和大小；②经过平移，对应点所连的线段平行且相等，对应线段平行且相等，对应角相等．13．如图所示的各组图形中，表示平移关系的是（）A．B．C．D．【分析】根据平移、旋转、对称的定义即可判断【解答】解：A、表示对称关系．B、表示旋转关系．C、表示旋转关系．D、表示平移关系．故选：D．【点评】本题考查平移、旋转、对称的定义，解题的关键是掌握基本概念，属于中考基础题．14．在下列四个图案中，能用平移变换来分析其形成过程的图案是（）A．B．C．D．【分析】根据平移不改变图形的形状和大小，将题中所示的图案通过平移后可以得到的图案是B．【解答】解：观察图形可知图案B通过平移后可以得到．故选：B．【点评】本题考查了图形的平移，图形的平移只改变图形的位置，而不改变图形的形状和大小，学生易混淆图形的平移与旋转或翻转．15．皮影戏是中国民间古老的传统艺术，如图就是皮影戏中孙悟空的一个形象，在下面的四个图形中，能由图经过平移得到的图形是（）A．B．C．D．【分析】根据平移的意义“平移是指在同一平面内，将一个图形整体按照某个直线方向移动一定的距离，这样的图形运动叫作图形的平移运动，简称平移”．【解答】解：根据“平移”的定义可知，由题图经过平移得到的图形是．故选：D．【点评】本题考查了生活中平移的现象，解决本题的关键是熟记平移的定义．16．如图所示的图案分别是大众、三菱、奔驰、奥迪汽车的车标，其中可以看作由“基本图案”经过平移得到的是（）A．B．C．D．【分析】根据图形，利用平移的性质判断即可．【解答】解：如图所示的图案分别是大众、三菱、奔驰、奥迪汽车的车标，其中可以看作由“基本图案”经过平移得到的是，故选：D．【点评】此题考查了利用平移设计图案，熟练掌握平移的性质是解本题的关键．17．在下列四个汽车标志图案中，能用平移变换来分析其形成过程的图案是（）A．B．C．D．【分析】根据平移不改变图形的形状和大小，将题中所示的图案通过平移后可以得到的图案是D．【解答】解：观察图形可知图案D通过平移后可以得到．故选：D．【点评】本题考查了图形的平移，图形的平移只改变图形的位置，而不改变图形的形状和大小，学生易混淆图形的平移与旋转或翻转．18．如图所示的图案分别是大众、奥迪、奔驰、三菱汽车的车标，其中，可以看作由“基本图案”经过平移得到的是（）A．B．C．D．【分析】根据平移不改变图形的形状和大小，将题中所示的图案通过平移后可以得到的图案是B．【解答】解：观察图形可知，图案B可以看作由“基本图案”经过平移得到．故选：B．【点评】本题考查了图形的平移，图形的平移只改变图形的位置，而不改变图形的形状和大小，学生易混淆图形的平移与旋转或翻转，而误选A、C、D．19．如图所示，四幅汽车标志设计中，能通过平移得到的是（）A．奥迪B．本田C．大众D．铃木【分析】根据平移的概念：在平面内，把一个图形整体沿某一的方向移动，这种图形的平行移动，叫做平移变换，简称平移，即可选出答案．【解答】解：根据平移的概念，观察图形可知图案A通过平移后可以得到．故选：A．【点评】本题主要考查了图形的平移，在平面内，把一个图形整体沿某一的方向移动，学生混淆图形的平移与旋转或翻转，而误选．20．观察下面图案，在ABCD四幅图案中，能通过图案平移得到的是（）A．B．C．D．【分析】根据平移的性质，结合图形，对选项进行一一分析，排除错误答案．【解答】解：A、图案属于旋转所得到，故此选项错误；B、图案属于旋转所得到，故此选项错误；C、图案形状与大小没有改变，符合平移性质，故此选项正确；D、图案属于旋转所得到，故此选项错误．故选：C．【点评】本题考查了图形的平移，图形的平移只改变图形的位置，而不改变图形的形状和大小，学生易混淆图形的平移与旋转或翻转，以致选错．21．如图，在8×8的正方形网格中，△ABC的三个顶点和点O、E、F、M、N均在格点上，EF与MN交于点O，将△ABC分别进行下列三种变换：①先以点A为旋转中心逆时针旋转90°，再向右平移4格，最后向上平移4格；②先以点O为对称中心画中心对称图形，再以点A的对应点为旋转中心逆时针旋转90°；③先以直线EF为对称轴画轴对称图形，再以点A的对应点为旋转中心逆时针旋转90°，最后向右平移4格．其中，能将△ABC变换成△PQR的是（）A．①②B．①③C．②③D．①②③【分析】利用旋转的性质、平移的性质和轴对称变换通过作图对①②③进行判断．【解答】解：先以点A为旋转中心逆时针旋转90°，再向右平移4格，最后向上平移4格不能得到△PQR；先以点O为对称中心画中心对称图形，再以点A的对应点为旋转中心逆时针旋转90°可得到△PQR；先以直线EF为对称轴画轴对称图形，再以点A的对应点为旋转中心逆时针旋转90°，最后向右平移4格可得到△PQR．故选：C．【点评】本题考查了作图﹣旋转变换：根据旋转的性质可知，对应角都相等都等于旋转角，对应线段也相等，由此可以通过作相等的角，在角的边上截取相等的线段的方法，找到对应点，顺次连接得出旋转后的图形．也考查了平移变换．22．第一次：将点A绕原点O逆时针旋转90°得到A1；第二次：作点A1关于x轴的对称点A2；第三次：将点A2绕点O逆时针旋转90°得到A3；第四次：作点A3关于x轴的对称点A4…，按照这样的规律，点A35的坐标是（）A．（﹣3，2）B．（﹣2，3）C．（﹣2．﹣3）D．（3．﹣2）。

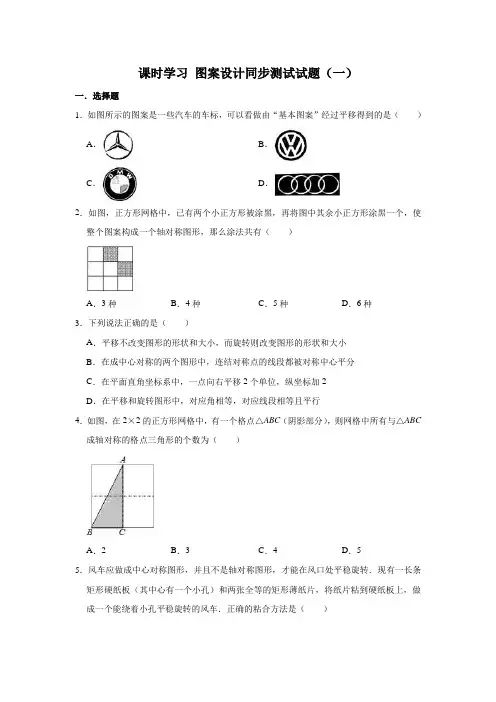

课时学习图案设计同步测试试题（一）一．选择题1．如图所示的图案是一些汽车的车标，可以看做由“基本图案”经过平移得到的是（）A．B．C．D．2．如图，正方形网格中，已有两个小正方形被涂黑，再将图中其余小正方形涂黑一个，使整个图案构成一个轴对称图形，那么涂法共有（）A．3种B．4种C．5种D．6种3．下列说法正确的是（）A．平移不改变图形的形状和大小，而旋转则改变图形的形状和大小B．在成中心对称的两个图形中，连结对称点的线段都被对称中心平分C．在平面直角坐标系中，一点向右平移2个单位，纵坐标加2D．在平移和旋转图形中，对应角相等，对应线段相等且平行4．如图，在2×2的正方形网格中，有一个格点△ABC（阴影部分），则网格中所有与△ABC 成轴对称的格点三角形的个数为（）A．2B．3C．4D．55．风车应做成中心对称图形，并且不是轴对称图形，才能在风口处平稳旋转．现有一长条矩形硬纸板（其中心有一个小孔）和两张全等的矩形薄纸片，将纸片粘到硬纸板上，做成一个能绕着小孔平稳旋转的风车．正确的粘合方法是（）A．B．C．D．6．如图所示的风车图案可以看做是由一个直角三角形通过五次旋转得到的，那么每次需要旋转的最小角度为（）A．60°B．72°C．90°D．180°7．下列说法中错误的个数是（）（1）成轴对称的两个图形的对称点一定在对称轴的两侧；（2）平面上两个能够完全重合的图形不一定关于某直线对称；（3）图形平移时，对应点之间的连线都互相平行；（4）如果一个图形可以通过旋转得到另一个图形，那么它通过翻折一定得不到另外一个图形．A．1个B．2个C．3个D．4个8．对于平面图形上的任意两点P，Q，如果经过某种变换得到新图形上的对应点P′，Q′，保持PQ＝P′Q′，我们把这种变换称为“等距变换”，下列变换中不一定是等距变换的是（）A．平移B．位似C．轴对称D．先平移再作轴对称9．在平面直角坐标系中，点P（x，y）经过某种变换后得到点P'（﹣y+1，x+2），我们把点P'（﹣y+1，x+2）叫做点P（x，y）的终结点．已知点P1的终结点为P2，点P2的终结点为P3，点P3的终结点为P4，这样依次得到P1、P2、P3、P4…P n，若点P1的坐标为（2，0），则点P2018的坐标为（）A．C．10．定义：在平面直角坐标系中，一个图形先向右平移a个单位，再绕原点按顺时针方向旋转β角度，这样的图形运动叫作图形的f（a，β）变换．如图，等边△ABC的边长为1，点A在第一象限，点B与原点O重合，点C在x轴的正半轴上，△A1B1C1就是△ABC 经f（1，180°）变换后所得的图形，若△ABC经f（1，180°）变换后得△A1B1C1，△A1B1C1经f（2，180°）变换后得△A2B2C2，△A2B2C2经f（3，180°）变换后得△A3B3C3，依此类推，△A n﹣1B n﹣1C n﹣1，经f（n，180°）变换后得△A n B n∁n，则点A2018的坐标是（）A．B．C．D．二．填空题11．已知每个网格中小正方形的边长都是1，如图中的阴影图案是由三段以格点为圆心，半径分别为1和2的圆弧围成．则阴影部分的面积是．12．观察如图，在下列三种图形变换（平移，轴对称，旋转）中，该图案不包含的变换．13．笑脸（2）是由笑脸（1）经过变换得到的．14．如图，点A、B、C都在方格纸的格点上，请你再找一个格点D，使点A、B、C、D组成一个轴对称图形．这样的点D最多能找到个．15．观察下列图象，与图A中的三角形相比，图B、图C、图D的三角形都发生了一些变化，若图A中P点的坐标为（a，b），则这个点在图B、图C、图D对应的P1、P2、P3对应的坐标分别为：，，．三．解答题16．如图，在正方形ABCD内有一点P，P A＝5，PB＝，PC＝，将△BPC绕点B逆时针旋转90°．（1）画出旋转后的图形；（2）求点C和点P′的距离．17．如图，在平面直角坐标系中，△ABC的三个顶点都在格点上，点A的坐标为（2，4）．（1）画出△ABC关于x轴对称的△A1B1C1．（2）画出△A1B1C1绕原点O逆时针旋转90°后得到的△A2B2C2，并写出点A2的坐标．18．如图，在平面直角坐标系中，已知点A（﹣1，0），B（﹣2，﹣3），（1）画出线段AB，再画出线段AB关于原点对称的线段A'B’；（2）画出线段AB绕点O顺时针旋转90°后的图形．19．在平面直角坐标系中，如图所示A（﹣2，1），B（﹣4，1），C（﹣1，4）．（1）△ABC向上平移一个单位，再向左平移一个单位得到△A1B1C1，那么C的对应点C1的坐标为；P点到△ABC三个顶点的距离相等，点P的坐标为；（2）△ABC关于第一象限角平分线所在的直线作轴对称变换得到△A2B2C2，那么点B 的对应点B2的坐标为；（3）△A3B3C3是△ABC绕坐标平面内的Q点顺时针旋转得到的，且A3（1，0），B3（1，2），C3（4，﹣1），点Q的坐标为．参考答案与试题解析一．选择题1．【解答】解：观察图形可知，图案D可以看作由“基本图案”经过平移得到．故选：D．2．【解答】解：如图所示：，共5种，故选：C．3．【解答】解：A、平移不改变图形的形状和大小，旋转也不改变图形的形状和大小，故此选项错误；B、在成中心对称的两个图形中，连结对称点的线段都被对称中心平分，此选项正确；C、在平面直角坐标系中，一点向右平移2个单位，横坐标加2，故此选项错误；D、在平移中，对应角相等，对应线段相等且平行，旋转则对应线段有可能不平行，故此选项错误．故选：B．4．【解答】解：如图，与△ABC成轴对称的格点三角形有△ACF、△ACD、△DBC，△HEG，△HBG共5个，故选：D．5．【解答】解：风车应做成中心对称图形，并且不是轴对称图形，A、是中心对称图形，并且不是轴对称图形，符合题意；B、不是中心对称图形，是轴对称图形，不符合题意；C、是中心对称图形，也是轴对称图形，不符合题意；D、不是中心对称图形，是轴对称图形，不符合题意；故选：A．6．【解答】解：观察图象可知，每次需要旋转的最小角度＝＝60°，故选：A．7．【解答】解：（1）成轴对称的两个图形的对称点一定在对称轴的两侧，错误，对称点也可能在对称轴上．（2）平面上两个能够完全重合的图形不一定关于某直线对称，正确．（3）图形平移时，对应点之间的连线都互相平行，错误，也可能在同一条直线上．（4）如果一个图形可以通过旋转得到另一个图形，那么它通过翻折一定得不到另外一个图形．错误．比如圆，旋转得到同一个圆，翻折也得到相同的圆．故选：C．8．【解答】解：A．平移的性质：把一个图形整体沿某一直线方向移动，会得到一个新的图形，新图形与原图形的形状和大小完全相同，则平移变换是“等距变换”；B．位似变换的性质：位似变换的两个图形是相似形，则位似变换不一定是等距变换；C．轴对称的性质：成轴对称的两个图形全等，则轴对称变换是“等距变换”；D．先平移再作轴对称，前、后的图形全等，则先平移再作轴对称是“等距变换”；故选：B．9．【解答】解：根据题意得点P1的坐标为（2，0），则点P2的坐标为（1，4），点P3的坐标为（﹣3，3），点P4的坐标为（﹣2，﹣1），点P5的坐标为（2，0），…，而2018＝4×504+2，所以点P2018的坐标与点P2的坐标相同，为（1，4）．故选：B．10．【解答】解：根据定义：在平面直角坐标系中，一个图形先向右平移a个单位，再绕原点按顺时针方向旋转β角度，这样的图形运动叫作图形的f（a，β）变换，可知：△ABC经f（1，180°）变换后得△A1B1C1，则A1的坐标为（﹣，﹣）；△A1B1C1经f（2，180°）变换后得△A2B2C2，则A2的坐标为（﹣，）；△A2B2C2经f（3，180°）变换后得△A3B3C3，则A3的坐标为（﹣，﹣）；△A3B3C3经f（4，180°）变换后得△A4B4C4，则A4的坐标为（﹣，）；△A4B4C4经f（5，180°）变换后得△A5B5C5，则A5的坐标为（﹣，﹣）；依此类推，发现规律：A n纵坐标为：（﹣1）n；当n为奇数时，A n的横坐标为：﹣，当n是偶数时，A n的横坐标为：﹣．当n＝2018时，是偶数，∴A2018的横坐标为：﹣，纵坐标为，∴点A2018的坐标是（﹣，）．故选：B．二．填空题（共5小题）11．【解答】解：连接AB，阴影部分面积＝S扇形AOB ﹣S△ABO＝﹣×2×2＝π﹣2．故答案为：π﹣2．12．【解答】解：任意两个大图或两个小图均可认为一图是由另一图旋转而来；图形整体是轴对称图形，有九条对称轴；所有的变化均不含平移．故答案为平移．13．【解答】解：笑脸（2）是由笑脸（1）经过旋转变换得到的．故答案为：旋转．14．【解答】解：如图所示：符合题意有2个点．故答案为：2．15．【解答】解：若图A中P点的坐标为（a，b），则这个点在图B、图C、图D对应的P1、P2、P3对应的坐标分别为：（a+1，b﹣1），（a，﹣b），a，b）．故答案为：（a+1，b﹣1），（a，﹣b），（a，b）．三．解答题（共4小题）16．【解答】解：（1）如图所示，△ABP'即为所求；（2）由旋转可得△BCP≌△BAP'，∴AP'＝CP＝，BP'＝BP＝，∠ABP'＝∠CBP，∵∠ABC＝∠ABP+∠CBP＝90°，∴∠PBP'＝∠ABP+∠ABP'＝90°，∴Rt△PBP'中，PP'＝＝2，∠BP'P＝∠BPP'＝45°，∴AP'2+PP'2＝5+20＝25，又∵AP2＝25，∴AP'2+PP'2＝AP2，∴△APP'是直角三角形，且∠AP'P＝90°，∴∠AP'B＝135°，∴∠BPC＝135°，∴∠CPP'＝135°+45°＝180°，即P'，P，C三点共线，∴CP'＝PP'+CP＝2+＝3，即点C和点P′的距离为3．17．【解答】解：（1）如图，△A1B1C1为所作；（2）如图，△A2B2C2为所作；点A2的坐标为（﹣4，﹣2）．18．【解答】解：（1）如图所示，线段A′B′即为所求；（2）如图所示，线段CD即为所求．19．【解答】解：（1）如图，△A1B1C1即为所求，那么C的对应点C1的坐标为（﹣2，5）P，点P的坐标为（﹣3，3）．故答案为（﹣2，5），（﹣3，3）．（2）△A2B2C2如图所示，那么点B的对应点B2的坐标为（1，﹣4）．故答案为（1，﹣4）（3）△A3B3C3即为所求，Q（-1，-1），故答案为（-1，1）．。

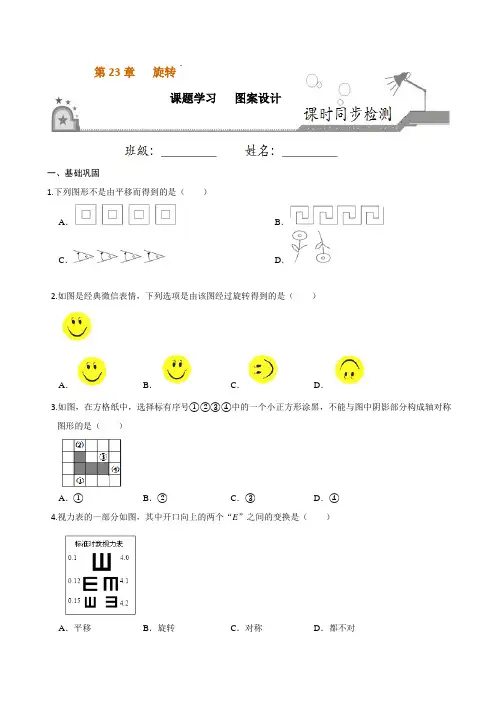

第23章旋转课题学习图案设计一、基础巩固1.下列图形不是由平移而得到的是（）A．B．C．D．2.如图是经典微信表情，下列选项是由该图经过旋转得到的是（）A．B．C．D．3.如图，在方格纸中，选择标有序号①②③④中的一个小正方形涂黑，不能与图中阴影部分构成轴对称图形的是（）A．①B．②C．③D．④4.视力表的一部分如图，其中开口向上的两个“E”之间的变换是（）A．平移B．旋转C．对称D．都不对5.如图，△DEF是△ABC经过某种变换后得到的图形．△ABC内任意一点M的坐标为（x，y），点M经过这种变换后得到点N，点N的坐标是（）A．（﹣y，﹣x）B．（﹣x，﹣y）C．（﹣x，y）D．（x，﹣y）6.在下列四个图案中，不能用平移变换来分析其形成过程的是（）A．B．C．D．7.如图，在网格中，每个小方格的边长均为1个单位，将图形E平移到另一个位置后能与图形F组合成一个正方形，下面平移步骤正确的是（）A．先把图形E向右平移4个单位，再向上平移3个单位B．先把图形E向右平移5个单位，再向上平移2个单位C．先把图形E向右平移5个单位，再向上平移3个单位D．先把图形E向右平移6个单位，再向上平移2个单位8.如图，在3×3的正方形网格中，有三个小正方形己经涂成灰色，若再任意涂灰1个白色的小正方形（每个白色的小正方形被涂成灰色的可能性相同），使新构成灰色部分的图形是轴对称图形的概率是（）A．B．C．D．9.在每个小正方形的边长为1的网格图形中，每个小正方形的顶点称为格点，从一个格点移动到与之相距的另一个格点的运动称为一次跳马变换，例如，在4×4的正方形网格图形中（如图1），从点A经过一次跳马变换可以到达点B，C，D，E等处．現有10×10的正方形网格图形（如图2），则从该正方形的顶点M经过跳马变换到达与其相对的顶点N，最少需要跳马变换的次数是（）A．7B．8C．9D．1010.如图是3×3正方形网格，其中已有4个小方格涂成了黑色．移动其中一个黑色方块到其他无色位置，使得整个图形成为轴对称图形（包括黑色部分），你有种不同的移法．11.在方格纸中，选择标有序号①②③④中的一个小正方形涂黑，与图中阴影部分构成中心对称图形，涂黑的小正方形的序号是．12.下列这些复杂的图案都是在一个图案的基础上，在“几何画板”软件中拖动一点后形成的，它们中每一个图案都可以由一个“基本图案”通过连续旋转得来，它们旋转的角度均是．13.如图，在4×4的正方形网格中，每个小正方形的顶点称为格点，左上角阴影部分是一个以格点为顶点的正方形（简称格点正方形）．若再作一个格点正方形，并涂上阴影，使这两个格点正方形无重叠面积，且组成的图形是轴对称图形，又是中心对称图形，则这个格点正方形的作法共有种．14.如图，将△ABC的边AB绕着点A顺时针旋转α（0°＜α＜90°）得到AB′，边AC绕着点A逆时针旋转β（0°＜β＜90°）得到AC′，联结B′C′，当α+β＝60°时，我们称△AB′C′是△ABC的“双旋三角形”，如果等边△ABC的边长为a，那么它所得的“双旋三角形”中B′C′＝（用含a的代数式表示）．15.如图是由边长为1的小正方形构成的格点图形，A、B、C在格点上，将三角形ABC向右平移3个单位，再向上平移2个单位得到三角形A1B1C1．（1）在网格中画出三角形A1B1C1；（2）求线段AB在变换到A1B1过程中扫过的区域面积（重叠部分不重复计算）．16.如图，已知平面直角坐标内有三点，分别为A（﹣1，1），B（﹣2，4），C（﹣3，2）．（1）请画出△ABC关于原点O对称的△A1B1C1；（2）直接写出把△ABC绕点O顺时针旋转90°后，点C旋转后对应点C2的坐标．17.如图，在8×8网格上，已知A（﹣2，2）、B（1，1）．（1）将B绕A顺时针旋转90°，画出B点对应点D的位置并求其坐标．（2）若A绕某点旋转90°可与B重合，画出旋转中心C的位置并求其坐标．（3）直接写出网格上使∠APB＝45°的格点P的个数．二、拓展提升18.如图，在平面直角坐标系中，点A的坐标为（﹣3，4），点C与点A关于原点O对称．（1）直接写出点C的坐标；（2）若正方形ABCD的顶点B在y轴左侧．①在坐标系中画出正方形ABCD；②直接写出边AB与x轴交点M的坐标．19.在正方形ABCD中，E为AB的中点．（1）将线段AB绕点O逆时针旋转一定角度，使点A与点B重合，点B与点C重合，用无刻度直尺作出点O的位置，保留作图痕迹；（2）将△ABD绕点D逆时针旋转某个角度，得到△CFD，使DA与DC重合，用无刻度直尺作出△CFD，保留作图痕迹．20.如图，方格纸中每个小正方形的边长都是1个单位长度，Rt△ABC的三个顶点分别为A（0，4），B（﹣4，2），C（0，2）．（1）画△A1B1C1，使它与△ABC关于点C成中心对称；（2）平移△ABC，使点A的对应点A2坐标为（﹣2，4），画出平移后对应的△A2B2C2；（3）若将△A1B1C1绕点P旋转可得到△A2B2C2，请直接写出旋转中心P的坐标．。

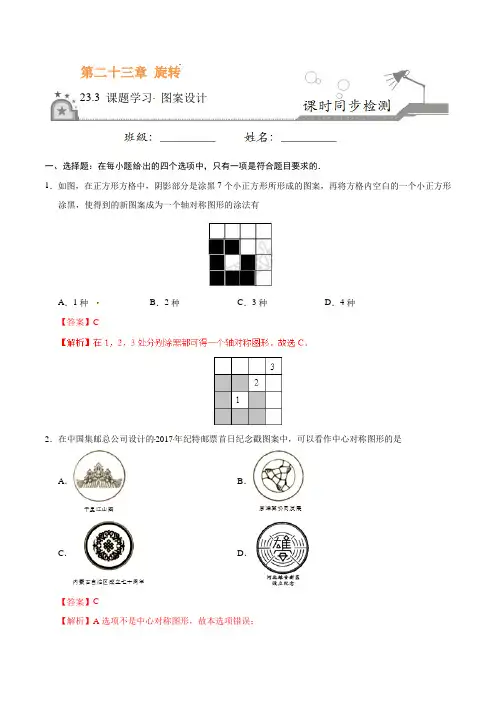

第二十三章旋转23.3课题学习图案设计一、选择题：在每小题给出的四个选项中，只有一项是符合题目要求的．1．如图，在正方形方格中，阴影部分是涂黑7个小正方形所形成的图案，再将方格内空白的一个小正方形涂黑，使得到的新图案成为一个轴对称图形的涂法有A．1种B．2种C．3种D．4种【答案】C2．在中国集邮总公司设计的2017年纪特邮票首日纪念戳图案中，可以看作中心对称图形的是A．B．C．D．【答案】C【解析】A选项不是中心对称图形，故本选项错误；B选项不是中心对称图形，故本选项错误；C选项为中心对称图形，故本选项正确；D选项不是中心对称图形，故本选项错误．故选C．3．一块竹条编织物，先将其按如图所示绕直线MN翻转180°，再将它按逆时针方向旋转90°，所得的竹条编织物是A．B．C．D．【答案】B4．下列基本图形中，经过平移、旋转或翻折后，不能得到下图的是A．B．C．D．【答案】C【解析】A、把平移得到，然后把旋转可得到；B、把旋转可得到；C、把经过平移、旋转或翻折后，都不能得到；D、把翻折后可得到右图．故选C．5．如图的四个图形中，既可用旋转来分析整个图案的形成过程，又可用轴对称来分析整个图案的形成过程的图案有A．1 个B．2个C．3个D．4个【答案】C二、填空题：请将答案填在题中横线上．6．如图，在平面直角坐标系xOy中，△DEF可以看作是△ABC经过若干次图形的变化（平移、轴对称、旋转）得到的，写出一种由△ABC得到△DEF的过程：__________．【答案】平移，轴对称【解析】△ABC向上平移4个单位，再沿y轴对折，得出△DEF，故答案为：平移，轴对称．7．如图，在平面直角坐标系xOy中，△ABC可以看作是△DEF经过若干次图形的变化（平移、旋转、轴对称）得到的，写出一种由△DEF得到△ABC的过程__________．【答案】先以点O为旋转中心，逆时针旋转90°，再将得到的三角形沿x轴翻折8．一个图形无论经过平移还是旋转，有以下说法：①对应线段平行；②对应线段相等；③对应角相等；④图形的形状和大小都没有发生变化．其中说法正确的是有__________．【答案】②③④【解析】平移后：对应线段平行；对应线段相等；对应角相等；图形的形状和大小没有发生变化．旋转后：对应线段不平行；对应线段相等；对应角相等；图形的形状和大小没有发生变化．故答案为：②③④．9．如图是由9个小等边三角形构成的图形，其中已有两个被涂黑，若再涂黑一个，则整个被涂黑的图案构成轴对称图形的方法有__________种．【答案】3【解析】如图所示：将图中其余小正三角形涂黑一个，使整个被涂黑的图案构成一个轴对称图形的方法有3种．故答案为：3．三、解答题：解答应写出文字说明、证明过程或演算步骤．10．如图，在4×4的方格纸中，△ABC的三个顶点都在格点上．（1）在图1中，画出一个与△ABC成中心对称的格点三角形；（2）在图2中，画出一个与△ABC成轴对称且与△ABC有公共边的格点三角形；（3）在图3中，画出△ABC绕着点C按顺时针方向旋转90°后的三角形．（2）如图所示，△ACD为所求作；（3）如图所示：△ECD为所求作．11．如图是由边长为1的小正方形组成的8×4网格，每个小正方形的顶点叫做格点，点A，B，C，D均在格点上，在网格中将点D按下列步骤移动：第一步：点D绕点A顺时针旋转180°得到点D1；第二步：点D1绕点B顺时针旋转90°得到点D2；第三步：点D2绕点C顺时针旋转90°回到点D．（1）请用圆规画出点D→D1→D2→D经过的路径；（2）所画图形是__________对称图形；（3）求所画图形的周长（结果保留π）．（2）观察图象可知图象是轴对称图形，故答案为轴对称．（3）周长=490π4180⨯⋅⋅=8π．12．如图是两张10×10的方格纸，方格纸中的每个小正方形的边长均为1．请在方格纸中分别画出符合要求的格点四边形（格点四边形是指四边形的各顶点均在小正方形的顶点上）：（1）请在图1中，画出一个面积为24，且它是中心对称图形不是轴对称图形．（2）请在图2中，画出一个周长为24，且既是中心对称图形也是轴对称图形．【解析】（1）如图1所示：（2）如图2所示：．。

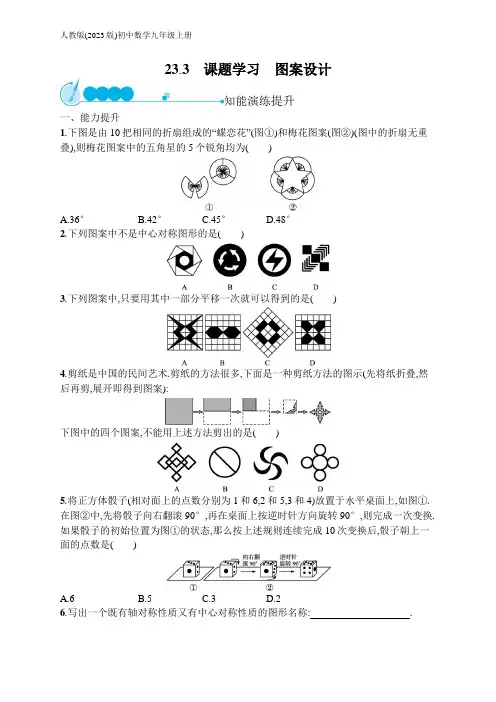

23.3课题学习图案设计知能演练提升一、能力提升1.下图是由10把相同的折扇组成的“蝶恋花”(图①)和梅花图案(图②)(图中的折扇无重叠),则梅花图案中的五角星的5个锐角均为()A.36°B.42°C.45°D.48°2.下列图案中不是中心对称图形的是()3.下列图案中,只要用其中一部分平移一次就可以得到的是()4.剪纸是中国的民间艺术.剪纸的方法很多,下面是一种剪纸方法的图示(先将纸折叠,然后再剪,展开即得到图案):下图中的四个图案,不能用上述方法剪出的是()5.将正方体骰子(相对面上的点数分别为1和6,2和5,3和4)放置于水平桌面上,如图①.在图②中,先将骰子向右翻滚90°,再在桌面上按逆时针方向旋转90°,则完成一次变换.如果骰子的初始位置为图①的状态,那么按上述规则连续完成10次变换后,骰子朝上一面的点数是()A.6B.5C.3D.26.写出一个既有轴对称性质又有中心对称性质的图形名称:.7.如图,ABCD是一张矩形纸片,点O为矩形对角线的交点,直线MN经过点O交AD于M,交BC于N.操作:先沿直线MN剪开,并将直角梯形MNCD绕点O旋转后(填入一个你认为正确答案的序号:①90°;②180°;③270°;④360°),恰与直角梯形NMAB完全重合;再将重合后的直角梯形MNCD以直线MN为轴翻转180°后所得的图形是下图中的.(填写正确图形的代号)8.如图是小亮设计地板砖的图案过程,由图(1)是如何得到图(2)的?由图(2)是如何得到图(3)的?★9.如图,方格纸中的每个小方格都是边长为1个单位的正方形,Rt△ABC的顶点均在格点上,在建立平面直角坐标系后,点A的坐标为(-6,1),点B的坐标为(-3,1),点C的坐标为(-3,3).(1)将Rt△ABC沿x轴正方向平移5个单位长度得到Rt△A1B1C1,试在图上画出图形Rt△A1B1C1,并写出点A1的坐标;(2)将原来的Rt△ABC绕点B顺时针旋转90°得到Rt△A2B2C2,试在图上画出Rt△A2B2C2的图形.二、创新应用10.如图,利用左边所给的基本图形可以设计许多富有生活情趣的图案,如图所示.请你再设计一个图案,并说明它的含义.知能演练·提升一、能力提升1.D2.B3.B4.C通过剪纸方法的图示可以看出剪出的图案应该既是轴对称图形,又是中心对称图形.在四个图案中,选项C是中心对称图形,但不是轴对称图形.5.B6.线段、圆、正方形、矩形、菱形、正2n边形(n为正整数)等(写出其中一个即可)7.②(4)8.解答案不唯一,如可由图(1)通过轴对称或中心对称或旋转得到图(2),再由图(2)通过轴对称或旋转得到图(3).9.解(1)A1(-1,1),如图;(2)如图.二、创新应用10.解答案不唯一,如下图供参考.。

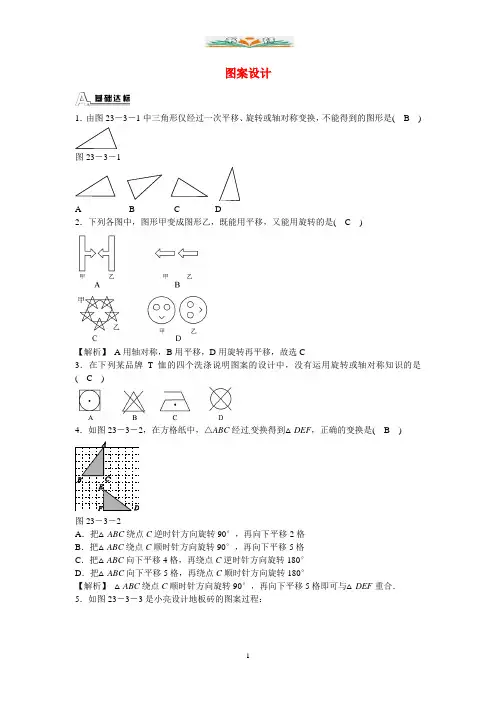

图案设计1．由图23－3－1中三角形仅经过一次平移、旋转或轴对称变换，不能得到的图形是(B) 图23－3－1A B C D2．下列各图中，图形甲变成图形乙，既能用平移，又能用旋转的是(C)【解析】A用轴对称，B用平移，D用旋转再平移，故选C3．在下列某品牌T恤的四个洗涤说明图案的设计中，没有运用旋转或轴对称知识的是(C)4．如图23－3－2，在方格纸中，△ABC经过变换得到△DEF，正确的变换是(B)图23－3－2A．把△ABC绕点C逆时针方向旋转90°，再向下平移2格B．把△ABC绕点C顺时针方向旋转90°，再向下平移5格C．把△ABC向下平移4格，再绕点C逆时针方向旋转180°D．把△ABC向下平移5格，再绕点C顺时针方向旋转180°【解析】△ABC绕点C顺时针方向旋转90°，再向下平移5格即可与△DEF重合．5．如图23－3－3是小亮设计地板砖的图案过程：图23－3－3方法一：由图(1)到图(2)采用的是__轴对称__方法，由图(2)到图(3)也是采用__轴对称__方法设计的．方法二：由图(1)到图(2)采用的是__旋转__方法，旋转中心是正方形的__中心__，由图(2)到图(3)也采用的是__旋转__方法，顺时针旋转__90__度．6．认真观察图23－3－4所示的4个图中阴影部分构成的图案，回答下列问题：图23－3－4图23－3－5(1)请写出这四个图案都具有的两个共同特征：特征1：__都是轴对称图形__；特征2：__都是中心对称图形__；(2)请在图23－3－5中设计出你心中最美丽的图案，使它也具备你所写出的上述特征．解：(2)答案不唯一，如图所示．7．如图①是3×3正方形方格，将其中两个方格涂黑，并且使涂黑后的整个图案是轴对称图形，约定绕正方形ABCD的中心旋转能重合的图案都视为同一种图案，例如图②中的四幅图就视为同一种图案，则得到的不同图案共有(C)图23－3－6A．4种B．5种C．6种D．7种【解析】得到的不同图案有共6种．8．用四块如图23－3－7(1)所示的正方形卡片拼成一个新的正方形，使拼成的图案是一个轴对称图形，请你在图23－3－7(2)、图23－3－7(3)、图23－3－7(4)中各画出一种拼法(要求三种画法各不相同，且其中至少有一种既是轴对称图形，又是中心对称图形)．图23－3－7解：答案不唯一，如图所示：图23－3－89．如图23－3－8，是一个4×4的正方形格，每个小正方形的边长为1请你在格中以左上角的三角形为基本图形，通过平移、轴对称或旋转变换，设计一个精美图案，使其满足：①既是轴对称图形，又是以点O为对称中心的中心对称图形；②所作图案用阴影标识，且阴影部分面积为4解：答案不唯一，以下各图供参考：10．如图23－3－9(1)，有一张矩形纸片，将它沿对角线AC剪开，得到△ACD和△A′BC′(1)如图23－3－9(2)，将△ACD沿A′C′边向上平移，使点A与点C′重合，连接A′D和BC，四边形A′BCD是__平行四边__形；(2)如图23－3－9(3)，将△ACD的顶点A与A′点重合，然后绕点A沿逆时针方向旋转，使点D，A，B在同一直线上，则旋转角为__90__度；连接CC′，四边形CDBC′是__直角梯__形；(3)如图23－3－9(4)，将AC边与A′C′边重合，并使顶点B和D在AC边的同一侧，设AB，CD相交于E，连接BD，四边形ADB C是什么特殊四边形？请说明你的理由．图23－3－9【解析】(1)利用平行四边形的判定：对角线互相平分的四边形是平行四边形得出即可；(2)利用旋转变换的性质以及直角梯形的判定得出即可；(3)利用等腰梯形的判定方法得出BD∥AC，AD＝CB即可得出答案．解：(3)四边形ADBC是等腰梯形．理由：过点B作BM⊥AC，过点D作DN⊥AC，垂足分别为M，N，则BM∥ND∵有一张矩形纸片，将它沿对角线AC剪开，得到△ACD和△A′BC′，∴△ACD≌△C′A′B，∴BM＝ND，∴四边形NDBM是矩形．∴BD∥AC∵AD＝BC，∴四边形ADBC是等腰梯形．【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

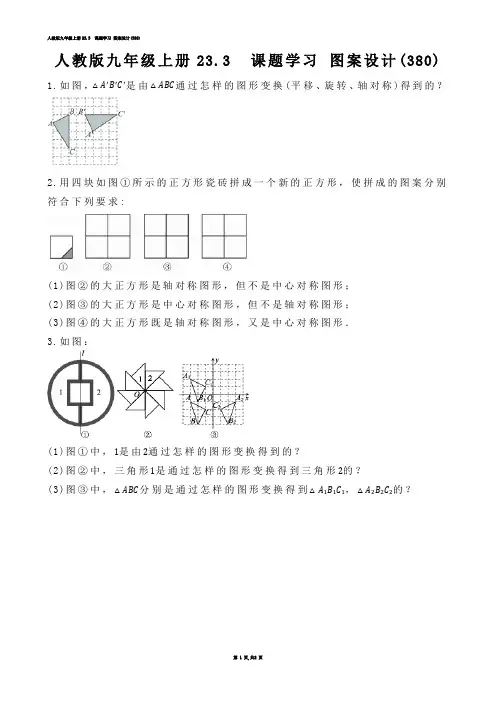

人教版九年级上册23.3 课题学习图案设计(380) 1.如图，△A′B′C′是由△ABC通过怎样的图形变换(平移、旋转、轴对称)得到的？
2.用四块如图①所示的正方形瓷砖拼成一个新的正方形，使拼成的图案分别符合下列要求:
(1)图②的大正方形是轴对称图形，但不是中心对称图形；
(2)图③的大正方形是中心对称图形，但不是轴对称图形；
(3)图④的大正方形既是轴对称图形，又是中心对称图形．
3.如图：
(1)图①中，1是由2通过怎样的图形变换得到的？
(2)图②中，三角形1是通过怎样的图形变换得到三角形2的？
(3)图③中，△ABC分别是通过怎样的图形变换得到△A1B1C1，△A2B2C2的？
参考答案
1.【答案】:解：通过旋转、平移得到．
△ABC以点B为旋转中心，逆时针旋转90∘，
再向右平移2个单位长度得到△A′B′C′．
2
(1)【答案】解：如图所示，
(2)【答案】如图所示，
(3)【答案】如图所示，
3
(1)【答案】解：1是由2关于直线l轴对称得到的．
(2)【答案】三角形1绕点O顺时针旋转45∘得到了三角形2.
(3)【答案】△ABC向上平移3个单位长度得到△A1B1C1;作△ABC关于y轴的对称图形得到△A2B2C2.。

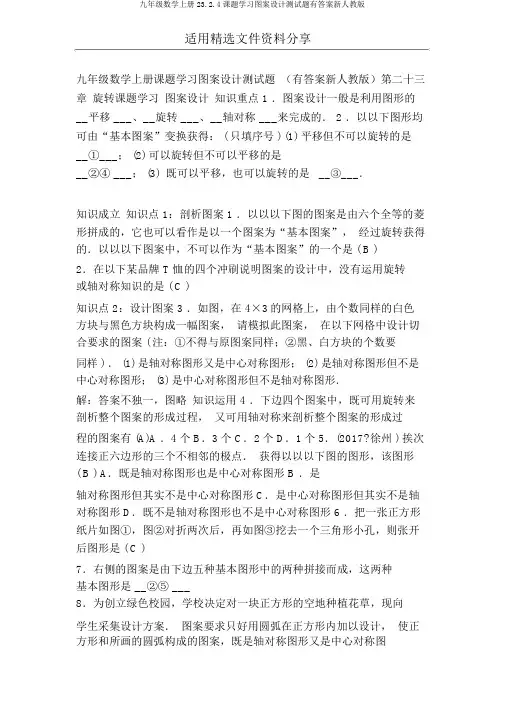

适用精选文件资料分享九年级数学上册课题学习图案设计测试题（有答案新人教版）第二十三章旋转课题学习图案设计知识重点 1 ．图案设计一般是利用图形的__平移 ___、__旋转 ___、__轴对称 ___来完成的． 2 ．以以下图形均可由“基本图案”变换获得： ( 只填序号 ) (1) 平移但不可以旋转的是__①___； (2) 可以旋转但不可以平移的是__②④ ___； (3) 既可以平移，也可以旋转的是__③___．知识成立知识点 1：剖析图案 1 ．以以以下图的图案是由六个全等的菱形拼成的，它也可以看作是以一个图案为“基本图案”，经过旋转获得的．以以以下图案中，不可以作为“基本图案”的一个是 ( B )2．在以下某品牌 T 恤的四个冲刷说明图案的设计中，没有运用旋转或轴对称知识的是 ( C )知识点 2：设计图案 3 ．如图，在 4×3的网格上，由个数同样的白色方块与黑色方块构成一幅图案，请模拟此图案，在以下网格中设计切合要求的图案 ( 注：①不得与原图案同样；②黑、白方块的个数要同样 ) ． (1) 是轴对称图形又是中心对称图形； (2) 是轴对称图形但不是中心对称图形； (3) 是中心对称图形但不是轴对称图形．解：答案不独一，图略知识运用 4 ．下边四个图案中，既可用旋转来剖析整个图案的形成过程，又可用轴对称来剖析整个图案的形成过程的图案有 (A)A ．4个 B．3个 C．2个 D．1个5．(2017?徐州 ) 挨次连接正六边形的三个不相邻的极点．获得以以以下图的图形，该图形( B ) A．既是轴对称图形也是中心对称图形 B ．是轴对称图形但其实不是中心对称图形 C．是中心对称图形但其实不是轴对称图形 D．既不是轴对称图形也不是中心对称图形 6 ．把一张正方形纸片如图①，图②对折两次后，再如图③挖去一个三角形小孔，则张开后图形是 ( C )7．右侧的图案是由下边五种基本图形中的两种拼接而成，这两种基本图形是 __②⑤ ___8．为创立绿色校园，学校决定对一块正方形的空地种植花草，现向学生采集设计方案．图案要求只好用圆弧在正方形内加以设计，使正方形和所画的圆弧构成的图案，既是轴对称图形又是中心对称图适用精选文件资料分享形．种植花草部分用暗影表示．请你在图③、图④、图⑤中画出三种不同样的设计图案．解：答案不独一，如图：。

23.3课题学习图案设计
一、仔仔细细，记录自信
1．下列这些美丽的图案都是在“几何画板”软件中利用旋转的知识在一个图案的基础上加工而成的，每一个图案都可以看作是它的“基本图案”绕着它的旋转中心旋转得来的，旋转的角度正确的为（）
A．30o B．60o C．120o D．180o
2．将一张正方形纸片沿如图1所示的虚线剪开后，能拼成下列四个图形，其中是中心对称图形的是（）
3．某正方形园地是由边长为1的四个小正方形组成的，现要在园地上建一个花坛（阴影部分）使花坛面积是园地面积的一半，以下图中设计不合要求的是（）
二、拓广探索，游刃有余
4．用4块如所示的瓷砖拼成一个正方形，使所得正方形（包括色彩因素）分别是具有如下对称性的美术图案：（1）只是轴对称图形而不是中心对称图形；（2）既是轴对称图形又是中心对称图形．画出符合要求的图形各两个．
5．请你为班级设计一个具有中心对称特征的漂亮的班徽，并对你的设计方案加以解释．
6．观察下列图案，你能利用图2来分析图3和图4是如何形成的吗？
参考答案：
一、1．D 2．D 3．B
二、4．答案不惟一，例如：
5．略．
6．解：图3是将图2进行连续的平移得到的；图4是将图2进行连续的平移、旋转再平移得到的．。

人教版九年级数学上23．3课题学习图案设计同步测试基础题知识点1剖析图案构成进程1．以下基本图形中，经过平移、旋转或轴对称变换后，不能失掉如图的是()A. B.C. D.2．在以下某品牌T恤的四个洗濯说明图案的设计中，没有运用旋转或轴对称知识的是()3．如下图的图案是由六个全等的菱形拼成的，它也可以看作是以一个图案为〝基本图案〞，经过旋转失掉的．以以下图案中，不能作为〝基本图案〞的是()A. B. C. D.4．如下图，这个图案可以看作是以〝基本图案〞——原图案的四分之一经过变换构成的，但一定不能经过________变换失掉．()A．旋转B．轴对称C．平移D．对称和旋转5．以下这些美丽的图案都是在〝几何画板〞软件中应用旋转的知识在一个图案的基础上加工而成的，每一个图案都可以看作是它的〝基本图案〞绕着它的旋转中心旋转得来的，旋转的角度为()A．30°B．60°C．90°D．120°知识点2设计图案6．如图，在4×3的网格上，由个数相反的白色方块与黑色方块组成一幅图案，请仿照此图案，在以下网格中设计契合要求的图案(注：①不得与原图案相反；②黑、白方块的个数要相反)．(1)是轴对称图形又是中心对称图形；(2)是轴对称图形但不是中心对称图形；(3)是中心对称图形但不是轴对称图形．(1)(2)(3)7．以给出的图形〝○、○、△、△、＝〞(两个相反的圆、两个相反的三角形、两条平行线)为构件，各设计一个构思共同且有意义的轴对称图形和中心对称图形．举例：如下图，左框中是契合要求的一个图形．你还能构思出其他的图形吗？请在右框中画出与之不同的图形．中档题8．(长沙中考)以下四个图形图案中，区分以它们所在圆的圆心为旋转中心，顺时针旋转120°后，能与原图形完全重合的是()9．观察如图所摆放的五朵梅花，变换中间的一朵梅花，失掉四角的梅花，以下说法错误的选项是() A．左上角梅花只需沿对角线平移即可B．右上角梅花沿对角线平移后，顺时针旋转90°C．右下角梅花沿对角线平移后，以下底边为对称轴对称失掉的D．左下角梅花先沿对角线平移后，顺时针旋转90°10．正五角星绕着它的中心至少旋转________可以与原图形重合．11．如图是两张全等的图案，它们完全重合地叠放在一同，按住下面的图案不动，将下面图案绕点O顺时针旋转，至少旋转________度后，两张图案构成的图形是中心对称图形．12．如图是某设计师设计的方桌布图案的一局部，请你运用旋转变换的方法，在坐标纸上将该图形绕原点顺时针依次旋转90°，180°，270°，并画出它在各象限内的图形．13．如图1是由2个白色和2个黑色全等正方形组成的〝L〞型图案，请你区分在图2，图3上按以下要求画图：(1)在图2中，添1个白色或黑色正方形，使它成中心对称图案；(2)在图3中，先改动1个正方形的位置，再添1个白色或黑色正方形，使它既成中心对称图案，又成轴对称图案．14．如图是由14个全等的三角形组成的图案，是由阴影局部的三角形经过平移、轴对称或旋转而失掉的，试剖析这个图案构成的进程．综合题15．山西官方修建的门窗图案中，隐含着丰厚的数学艺术之美．图1是其中一个代表，该窗格图案是以图2为基本图案经过图形变换失掉的．图3是图2缩小后的一局部，虚线给出了作图提示．请用圆规和直尺画图．(1)依据图2将图3补充完整；(2)在图4的正方形中，用圆弧和线段设计一个美观的轴对称或中心对称图形．参考答案基础题1.C2.C3.B4.C5.C6.答案不独一，图略．7.答案不独一，下面各举一例：(1)只是轴对称图形；(2)只是中心对称图形；(3)既是轴对称图形又是中心对称图形．中档题8.A9.D10.72°11.6012.图略．13.(1)图略．(2)图略．14.可以看成按如下步骤构成的：①以一个三角形的一条边为对称轴作与它轴对称的图形；②将所得的图形以一边的中点为旋转中心旋转180°；③以①，②所得的两组图形为基本图形作轴对称图形；④再以此为基本图形绕某一点为中心旋转180°.综合题15．图略．。
